GEBRUIKSAANWIJZING BCSFS515 PIONEER

Klirrfaktor Weniger als 0,05 %

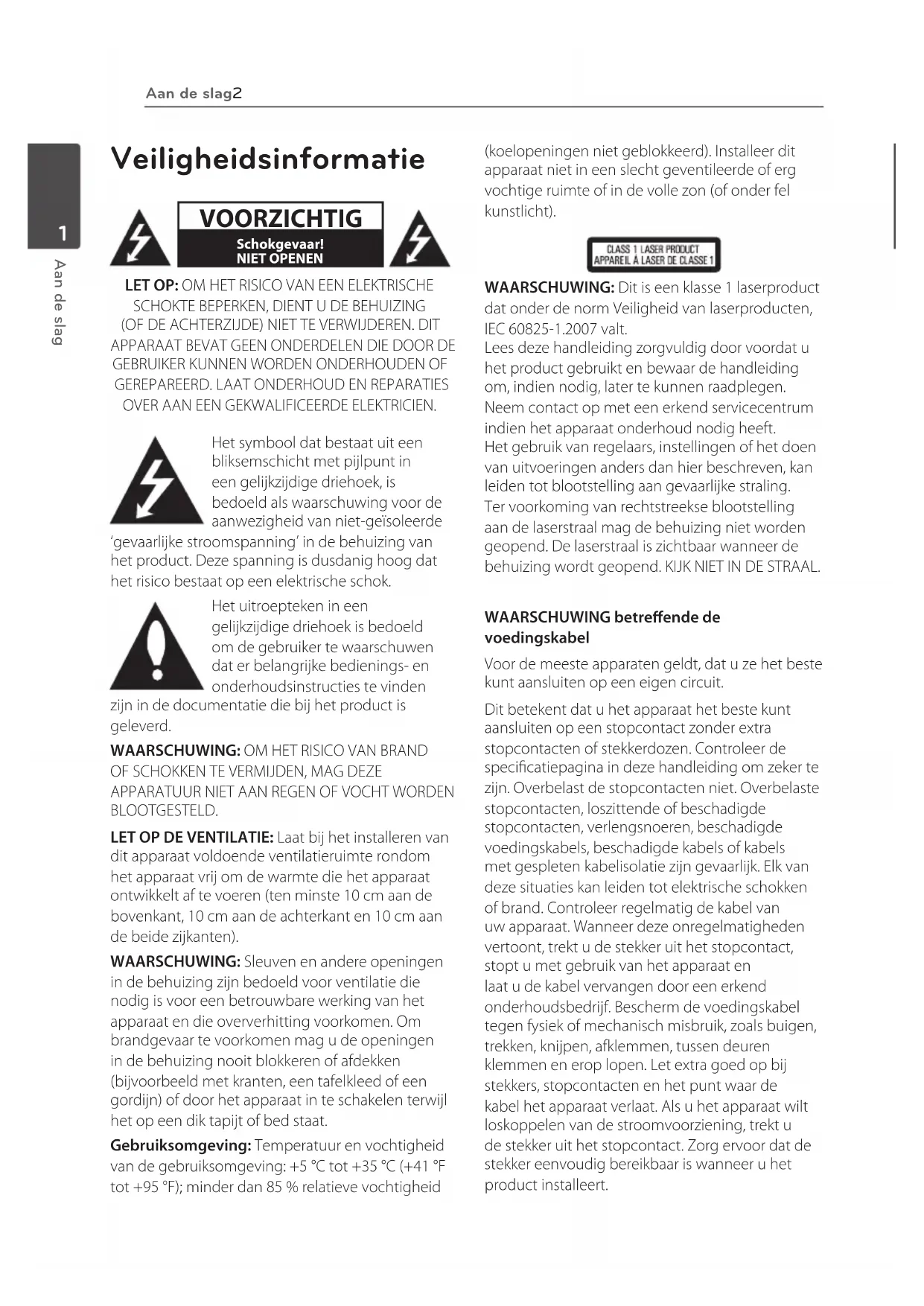

Veiligheidsinformatie

NIET OPENEN LET OP: OM HET RISICO VAN EEN ELEKTRISCHE SCHOKTE BEPERKEN, DIENT U DE BEHUIZING

(OF DE ACHTERZIJDE) NIET TE VERWIJDEREN. DIT APPARAAT BEVAT GEEN ONDERDELEN DIE DOOR DE GEBRUIKER KUNNEN WORDEN ONDERHOUDEN OF GEREPAREERD. LAAT ONDERHOUD EN REPARATIES OVER AAN EEN GEKWALIFICEERDE ELEKTRICIEN.

Het symbool dat bestaat uit een

bliksemschicht met pijlpunt in

een gelijkzijdige driehoek, is

bedoeld als waarschuwing voor de

aanwezigheid van niet-geïsoleerde

‘gevaarlijke stroomspanning’ in de behuizing van

het product. Deze spanning is dusdanig hoog dat

het risico bestaat op een elektrische schok.

Het uitroepteken in een

gelijkzijdige driehoek is bedoeld

om de gebruiker te waarschuwen

dat er belangrijke bedienings- en

onderhoudsinstructies te vinden

zijn in de documentatie die bij het product is

WAARSCHUWING: OM HET RISICO VAN BRAND OF SCHOKKEN TE VERMIJDEN, MAG DEZE APPARATUUR NIET AAN REGEN OF VOCHT WORDEN BLOOTGESTELD.

LET OP DE VENTILATIE: Laat bij het installeren van

dit apparaat voldoende ventilatieruimte rondom

het apparaat vrij om de warmte die het apparaat

ontwikkelt af te voeren (ten minste 10 cm aan de

bovenkant, 10 cm aan de achterkant en 10 cm aan

de beide zijkanten).

WAARSCHUWING: Sleuven en andere openingen

in de behuizing zijn bedoeld voor ventilatie die

nodig is voor een betrouwbare werking van het

apparaat en die oververhitting voorkomen. Om

brandgevaar te voorkomen mag u de openingen

in de behuizing nooit blokkeren of afdekken

(bijvoorbeeld met kranten, een tafelkleed of een

gordijn) of door het apparaat in te schakelen terwijl

het op een dik tapijt of bed staat.

Gebruiksomgeving: Temperatuur en vochtigheid

van de gebruiksomgeving: +5 °C tot +35 °C (+41 °F

tot +95 °F); minder dan 85 % relatieve vochtigheid

(koelopeningen niet geblokkeerd). Installeer dit

apparaat niet in een slecht geventileerde of erg

vochtige ruimte of in de volle zon (of onder fel

WAARSCHUWING: Dit is een klasse 1 laserproduct

dat onder de norm Veiligheid van laserproducten,

IEC 60825-1.2007 valt.

Lees deze handleiding zorgvuldig door voordat u

het product gebruikt en bewaar de handleiding

om, indien nodig, later te kunnen raadplegen.

Neem contact op met een erkend servicecentrum

indien het apparaat onderhoud nodig heeft.

Het gebruik van regelaars, instellingen of het doen

van uitvoeringen anders dan hier beschreven, kan

leiden tot blootstelling aan gevaarlijke straling.

Ter voorkoming van rechtstreekse blootstelling

aan de laserstraal mag de behuizing niet worden

geopend. De laserstraal is zichtbaar wanneer de

behuizing wordt geopend. KIJK NIET IN DE STRAAL.

WAARSCHUWING betreende de

Voor de meeste apparaten geldt, dat u ze het beste

kunt aansluiten op een eigen circuit.

Dit betekent dat u het apparaat het beste kunt

aansluiten op een stopcontact zonder extra

stopcontacten of stekkerdozen. Controleer de

specicatiepagina in deze handleiding om zeker te

zijn. Overbelast de stopcontacten niet. Overbelaste

stopcontacten, loszittende of beschadigde

stopcontacten, verlengsnoeren, beschadigde

voedingskabels, beschadigde kabels of kabels

met gespleten kabelisolatie zijn gevaarlijk. Elk van

deze situaties kan leiden tot elektrische schokken

of brand. Controleer regelmatig de kabel van

uw apparaat. Wanneer deze onregelmatigheden

vertoont, trekt u de stekker uit het stopcontact,

stopt u met gebruik van het apparaat en

laat u de kabel vervangen door een erkend

onderhoudsbedrijf. Bescherm de voedingskabel

tegen fysiek of mechanisch misbruik, zoals buigen,

trekken, knijpen, afklemmen, tussen deuren

klemmen en erop lopen. Let extra goed op bij

stekkers, stopcontacten en het punt waar de

kabel het apparaat verlaat. Als u het apparaat wilt

loskoppelen van de stroomvoorziening, trekt u

de stekker uit het stopcontact. Zorg ervoor dat de

stekker eenvoudig bereikbaar is wanneer u het

product installeert.

Dit apparaat is voorzien van een draagbare batterij

Veilige manier om de batterij of accu uit de

apparatuur te verwijderen: verwijder de oude

batterij, volg de stappen in omgekeerde volgorde

om de batterij te plaatsen. Om milieuvervuiling

en een mogelijk gevaar voor de gezondheid van

mens en dier te voorkomen, dient de batterij

of batterijset in een geschikte container op de

daarvoor aangewezen gratis inzamelpunten te

worden weggegooid. Gooi de oude batterijen en

accu’s nooit bij het gewone huisvuil. De batterijen

mogen niet worden blootgesteld aan overmatige

warmte, zoals zonnestralen, vuur en dergelijke.

Gebruik en bewaar batterijen niet in de volle

zon of op een andere plaats met een hoge

temperatuur, zoals in een auto of bij een

verwarmingstoestel of radiator. Hierdoor kunnen

de batterijen gaan lekken, oververhit raken,

exploderen of vlam vatten. Hierdoor gaan ook

de levensduur en de prestaties van batterijen

Houd u aan de ociële voorschriften als u

batterijen wegdoet en lever ze in bij een

daarvoor ocieel aangewezen adres.

LET OP: stel het apparaat niet bloot aan

vochtdruppels of -spatten en plaats nooit objecten

met vloeistoen op het apparaat.

Informatie voor gebruikers betreende het

verzamelen en wegdoen van oude apparaten

en gebruikte batterijen

Deze symbolen op de producten, verpakking en/

of meegeleverde documenten betekenen dat

gebruikte elektrische en elektronische producten en

batterijen niet tegelijk met algemeen huishoudelijk

afval mogen worden opgeruimd.

Breng oude producten en gebruikte batterijen

zoals wettelijk voorgeschreven naar de daarvoor

aangewezen inzamelingsadressen die voor een

juiste behandeling, reparatie of hergebruik kunnen

Door deze producten en batterijen op de

juiste wijze op te ruimen helpt u waardevolle

grondstoen te behouden en voorkomt u

mogelijke negatieve eecten voor de gezondheid

van mens en dier die het gevolg zijn van het

achteloos wegdoen van afval.

Voor meer informatie over het inzamelen en

hergebruiken van oude producten en batterijen

kunt u contact opnemen met het gemeentehuis

van uw woonplaats, een ocieel inzameladres

of het verkooppunt waar u de goederen hebt

Deze symbolen gelden alleen in de Europese

Voor landen buiten de Europese Unie:

Als u deze apparaten wilt afdanken, neem dan

contact op met het gemeentehuis van uw

woonplaats of de leverancier ervan en vraag naar

de juiste manier van wegdoen.

HB516-RD1_BDEUPPK_DUT.indd 3 2011-06-02 �� 11:03:20Aan de slag4

Informatie over draadloze producten in de

Hierbij verklaart PIONEER dat

dit/deze product(en) voldoen

aan de belangrijkste eisen

en andere relevante voorzieningen van de EG

richtlijnen 1999/5/EC, 2004/108/EC, 2006/95/EC

Uitsluitend geschikt voor gebruik binnenshuis.

Verklaring betreende blootstelling aan

radiofrequente straling

Deze apparatuur moet worden geïnstalleerd en

bediend met inachtneming van een minimum

afstand van 20 cm tussen de stralingsbron en uw

WAARSCHUWING: Voorkom brandgevaar

en plaats geen bronnen met open vuur (zoals

brandende kaarsen) op de apparatuur.

WAARSCHUWING: Lees het volgende hoofdstuk

aandachtig voordat u het apparaat voor de eerste keer

De netspanning is niet in alle landen gelijk.

Zorg ervoor dat de netspanning in het land

waar u dit apparaat gebruikt overeenstemt

met de netspanning die is aangegeven

op het typeplaatje achterop het apparaat

(bijvoorbeeld 230 V of 120 V).

WAARSCHUWING: De netvoeding wordt door de

STANDBY/ON-schakelaar van dit apparaat niet

volledig uitgeschakeld. U moet de netstroomkabel

uit het stopcontact trekken om de stroom volledig

uit te schakelen. Zorg er dus voor dat u dit apparaat

ergens installeert waar u de netstroomkabel in

geval van nood gemakkelijk uit het stopcontact

kunt trekken. Om brandgevaar te voorkomen

moet u de netstroomkabel ook uit het stopcontact

trekken als u het apparaat een tijd lang niet

gebruikt (als u bijvoorbeeld met vakantie gaat).

WAARSCHUWING: Dit product is ontwikkeld

voor huishoudelijk gebruik. Defecten die

ontstaan doordat u dit apparaat voor andere

dan huishoudelijke toepassingen gebruikt (zoals

langdurig zakelijk gebruik in een restaurant, of

gebruik in een auto of op een schip) vallen niet

onder de garantiebepalingen en de reparatiekosten

van zulke defecten worden altijd aan u in rekening

Opmerkingen over de auteursrechten

Er zijn bepaalde beperkingen voor het afspelen,

de analoge signaaluitvoer e.d. van door AACS

(Advanced Access Content System) beschermde

inhoud omdat AACS goedgekeurd is als

inhoudbeschermingsysteem voor het Blu-ray

diskformaat, vergelijkbaar met het gebruik van

CSS (Content Scramble System). De werking van

dit apparaat en beperkingen op dit apparaat zijn

afhankelijk van het tijdstip waarop u het heeft

gekocht, omdat die beperkingen door AACS

kunnen worden opgelegd en/of gewijzigd na de

productie van dit apparaat.

Bovendien zijn het BD-ROM logo

en BD+ naderhand aanvaard als

inhoudbeveiligingssystemen voor het Blu-ray

diskformaat, wat bepaalde beperkingen evenals

afspeelbeperkingen oplegt aan door het BD-

ROM logo en/of door BD+ beschermde inhoud.

Voor extra informatie over AACS, het bd-rom

merkteken, BD+ of dit product, neemt u contact

op met een erkend Klantenservicecentrum.

Veel bd-rom's/dvd's zijn gecodeerd met

kopieerbeveiliging. Om deze reden mag u uw

speler alleen rechtstreeks op uw tv aansluiten

en niet op een videorecorder. Aansluiting op

een videorecorder kan leiden tot vervormde

weergave van schijven met kopieerbeveiliging.

Dit product bevat copyright-

beveiligingstechnologie die wordt beschermd

door Amerikaanse patenten en andere rechten

op intellectuele eigendom van Rovi Corporation.

Ontmantelen en demonteren zijn verboden.

Geproduceerd onder licentie onder Amerikaans

patentnummer. Volgens de copyrightwetten van

de Verenigde Staten en van andere landen, kunt

u burgerlijk en/of strafrechtelijk aansprakelijk

worden gesteld voor het illegaal opnemen,

gebruiken, weergeven, verdelen of bewerken

van televisieprogramma's, videobanden, BD-

rom's, dvd's, cd's en andere media.

HB516-RD1_BDEUPPK_DUT.indd 4 2011-06-02 �� 11:03:20Aan de slag 5

Belangrijke informatie over het tv-

Het door deze speler gebruikte tv-kleurensysteem

richt zich naar de afgespeelde schijven.

Wanneer de speler bijvoorbeeld een volgens het

NTSC-kleurensysteem opgenomen schijf afspeelt,

wordt het beeld als NTSC-signaal uitgevoerd.

Alleen kleurentelevisies die voor meerdere

kleurensystemen geschikt zijn, kunnen alle door de

speler uitgevoerde signalen verwerken.

Als uw tv uitsluitend geschikt is voor het PAL-

kleurensysteem, worden er vervormde beelden

weergegeven wanneer u schijven of video-

inhoud gebruikt die in NTSC zijn opgenomen.

Een kleuren-tv die voor meerdere systemen

geschikt is, past het kleurensysteem automatisch

aan bij het ingevoerde signaal. Wanneer

het kleurensysteem niet automatisch wordt

gewijzigd, schakelt u de tv uit en weer

aan waardoor een normaal beeld op het

beeldscherm verschijnt.

Ook wanneer volgens het NTSC-kleurensysteem

opgenomen schijven door uw tv correct

worden weergegeven, is het mogelijk dat dit

signaaltype niet correct door uw recorder wordt

2 Veiligheidsinformatie

8 – Afspeelbare schijven en symbolen die

in deze handleiding worden gebruikt

9 – Over de weergave van het symbool

10 – Meegeleverde toebehoren

10 – Accessoires voor luidsprekerbox

10 – Accessoires voor luidsprekerbox

10 – Accessoires voor luidsprekerbox

13 – Opmerkingen over de compatibiliteit

16 De luidsprekers monteren

16 – Luidsprekerconfiguratie voor

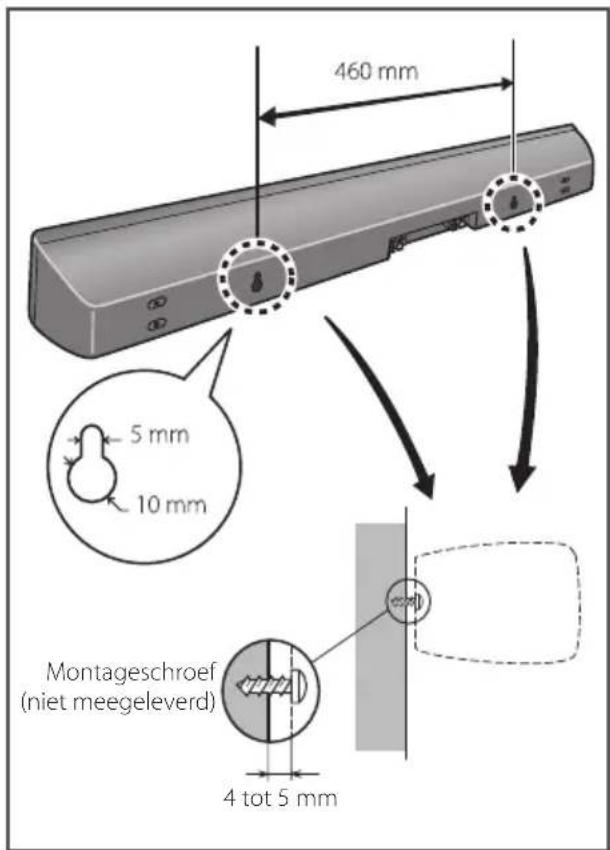

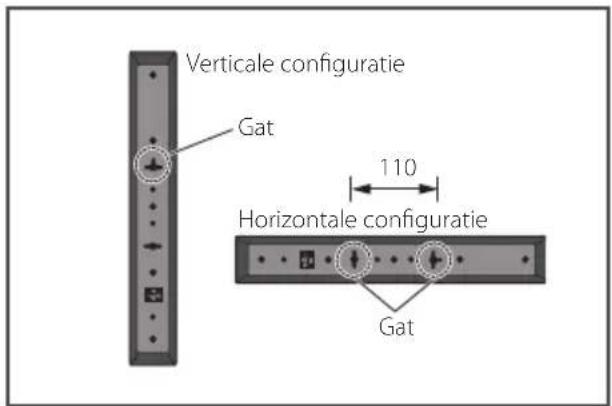

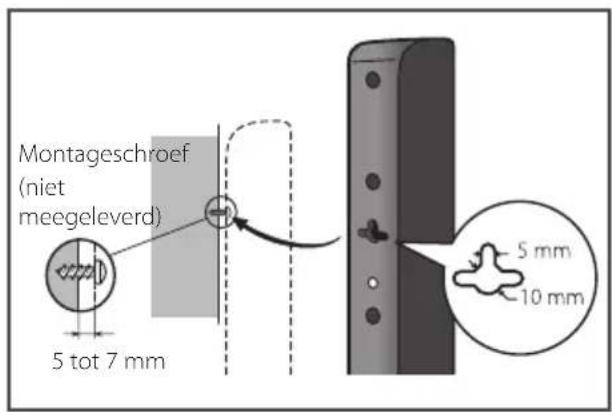

18 – Wandmontage van de luidspreker

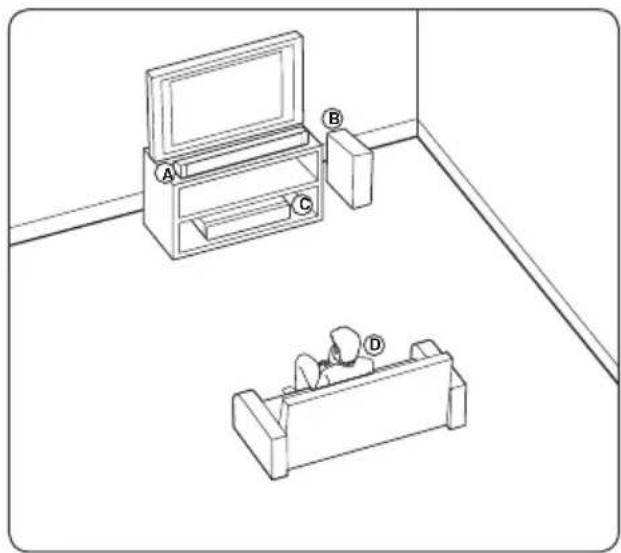

19 – Aanvullende informatie over het

plaatsen van de luidspreker BCS-SB616

19 – Het luidsprekersysteem BCS-SB616

20 – Luidsprekerconfiguratie voor

23 – De luidsprekers van BCS-FS515 aan

24 – Aanvullende informatie over het

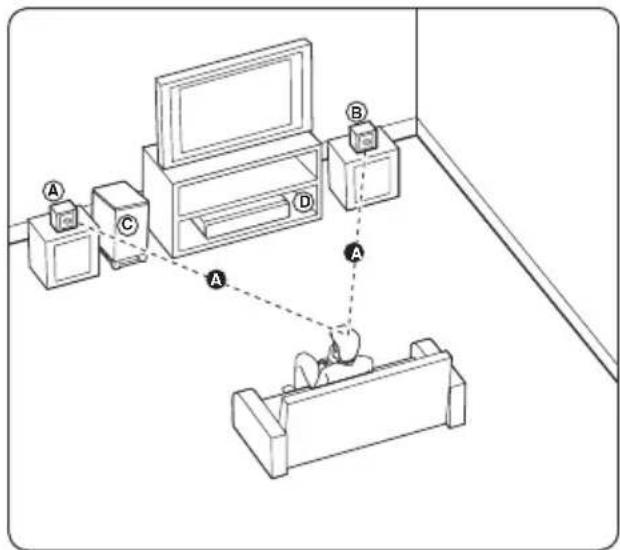

plaatsen van de luidspreker BCS-FS515

24 – Het luidsprekersysteem

25 Aansluiten op uw tv

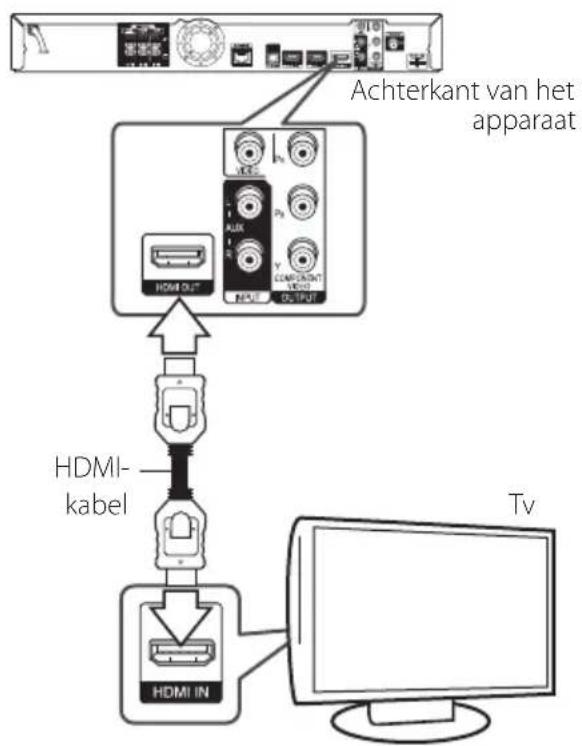

25 – HDMI-aansluiting

26 – ARC (Audio Return Channel)-functie

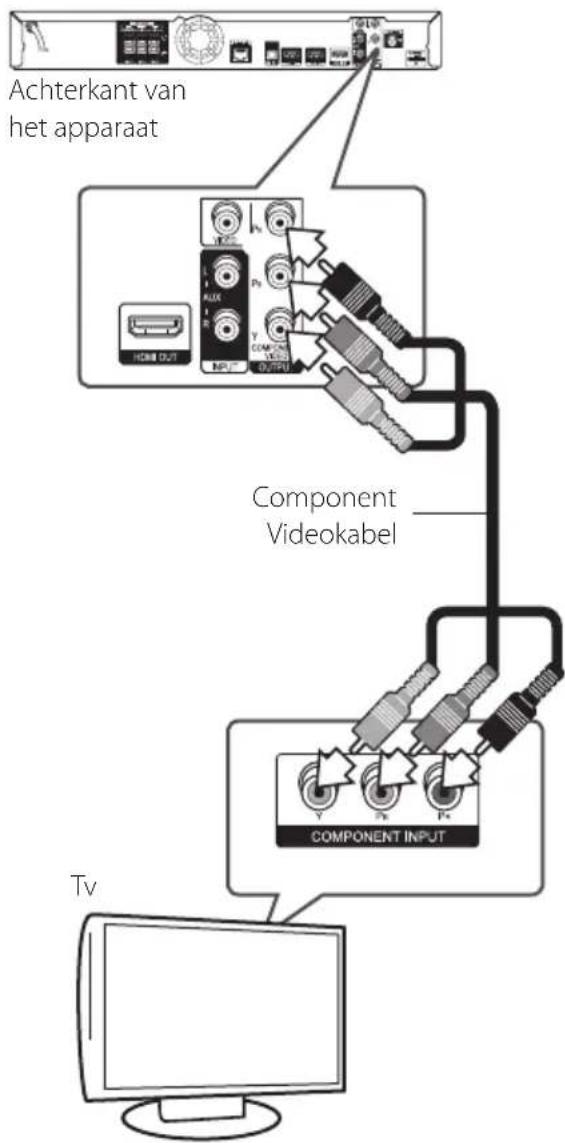

27 – Component Video-aansluiting

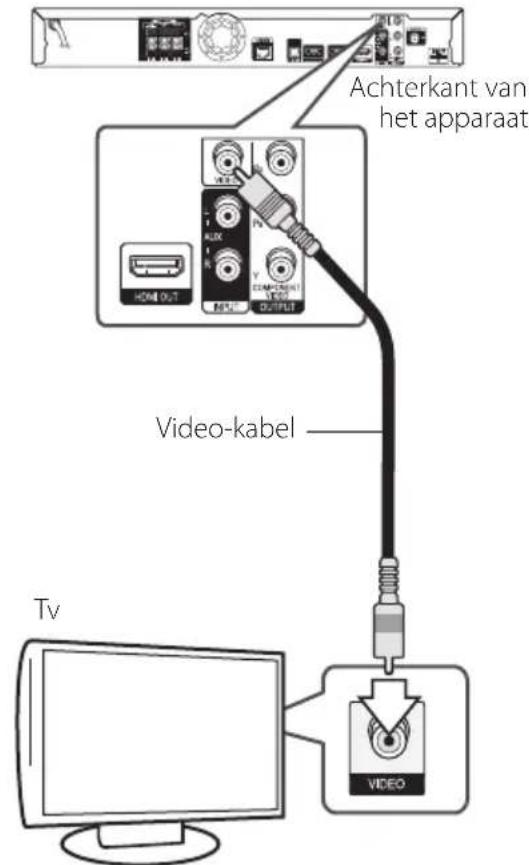

27 – Video-aansluiting

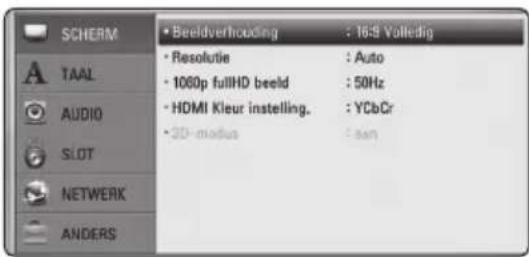

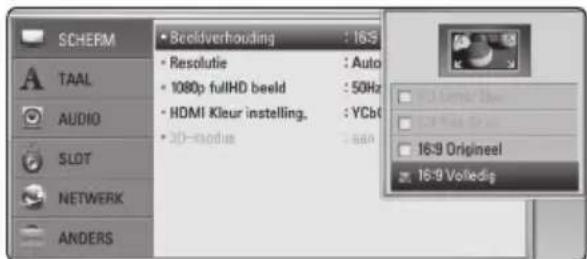

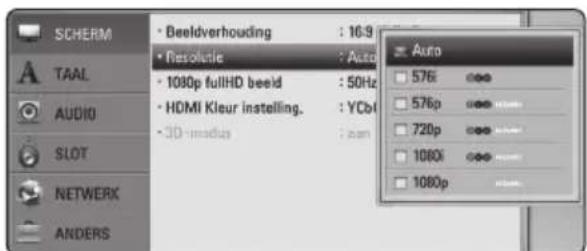

28 – De resolutie instellen

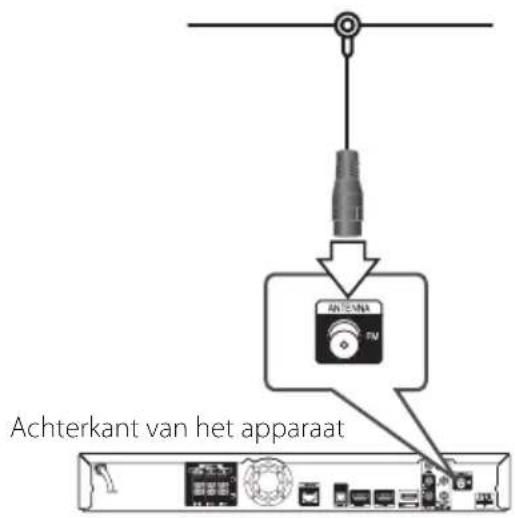

28 De antenne aansluiten

29 Op een extern apparaat aansluiten

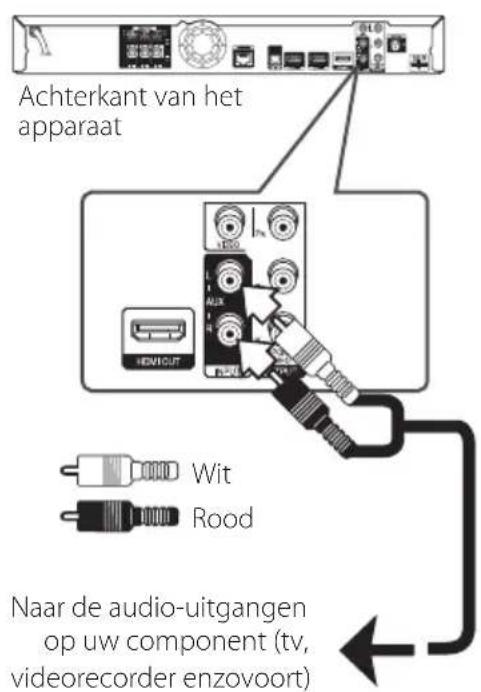

29 – AUX-aansluiting

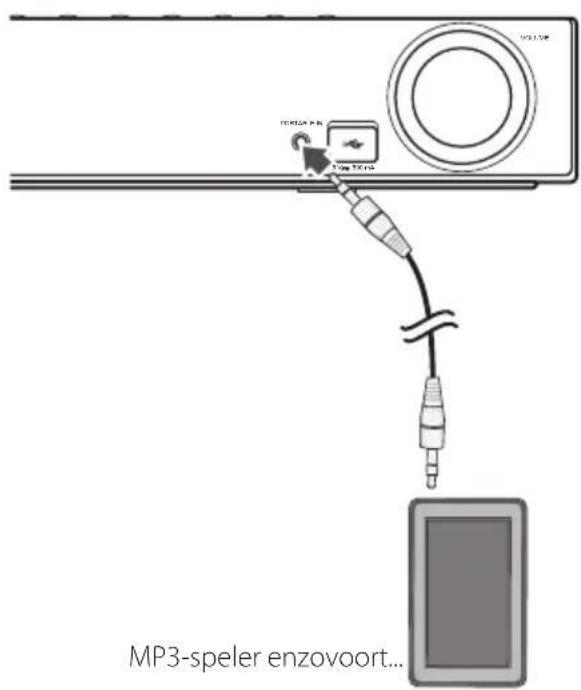

29 – PORTABLE IN-aansluiting

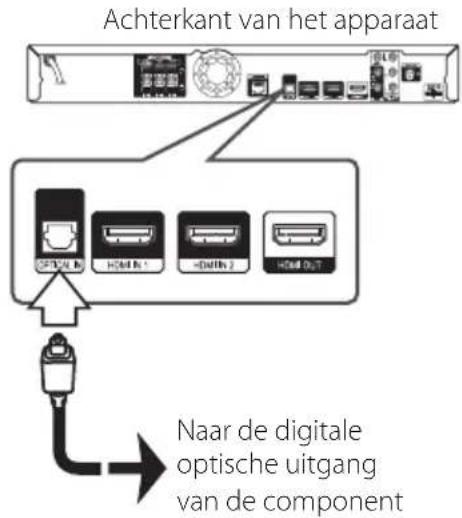

30 – OPTICAL IN-aansluiting

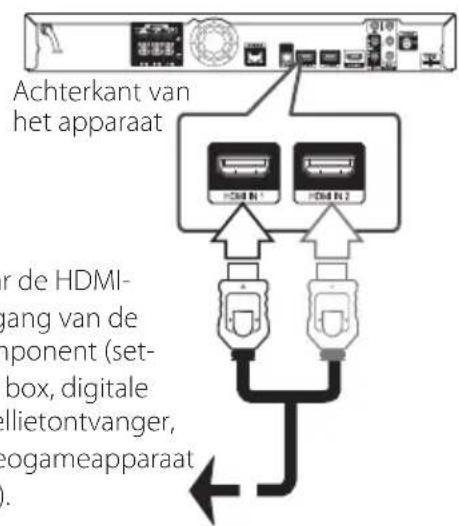

30 – HDMI IN 1/2-aansluiting

31 Aansluiten op uw thuisnetwerk

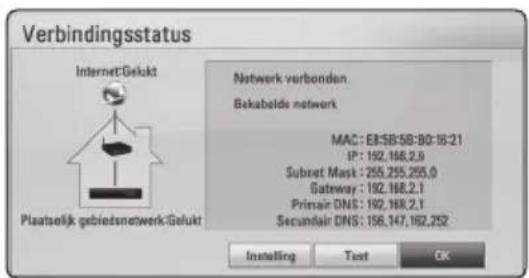

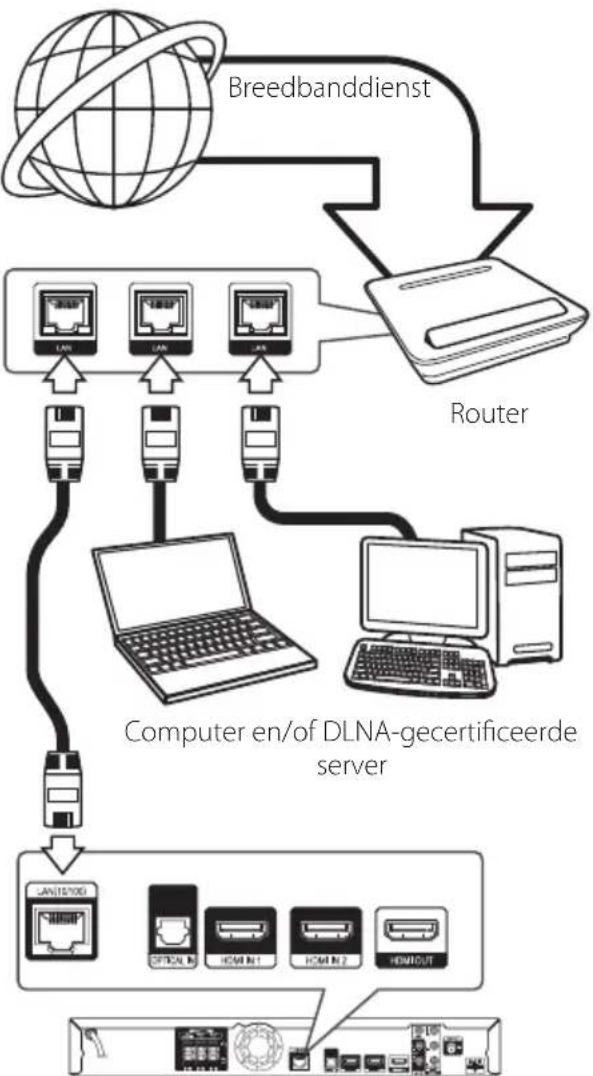

31 – Aansluiting voor bekabeld netwerk

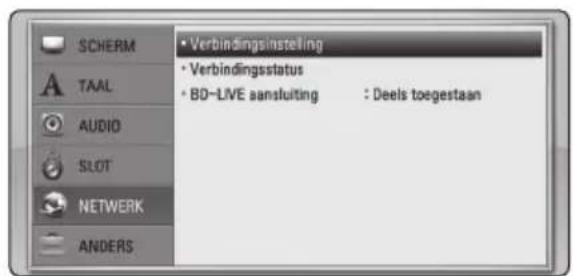

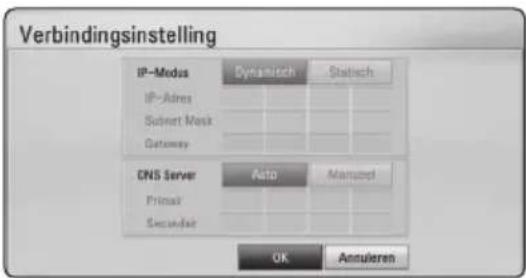

32 – Een bekabeld netwerk installeren

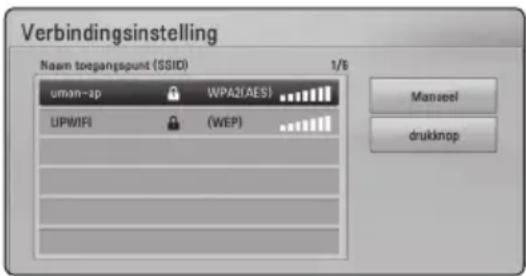

33 – Draadloze netwerkverbinding

33 – Draadloos netwerk installeren

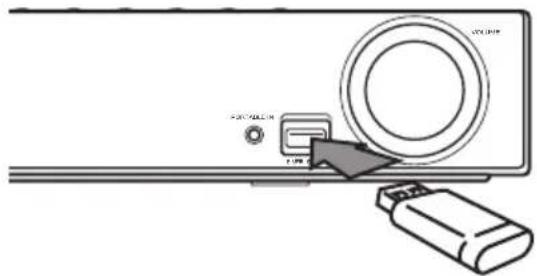

36 Een USB-apparaat aansluiten

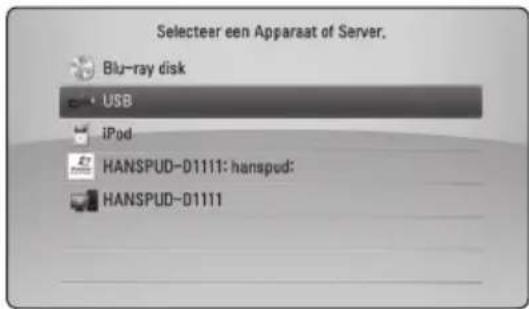

36 – Inhoud van een USB-apparaat

44 Afspelen in het algemeen

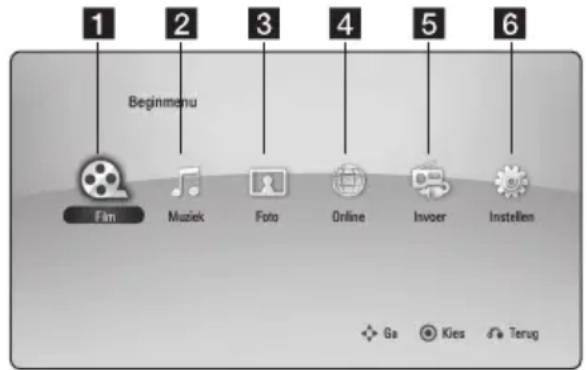

44 – Het menu [HOME] gebruiken

44 – Een schijf afspelen

44 – Een bestand op een schijf/USB-

45 – Blu-ray 3D-schijven afspelen

45 – De ongekende mogelijkheden van

46 – Een bestand op een netwerkserver

47 – Basisfuncties voor video- en audio-

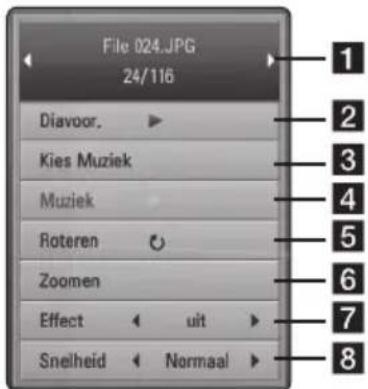

47 – Basisfuncties voor foto-inhoud

47 – Schijfmenu gebruiken

48 – Afspelen hervatten

49 Geavanceerd afspelen

49 – Afspelen herhalen

49 – Een bepaald gedeelte herhalen

49 – De afspeelweergave vergroten

50 – Markering Zoeken

50 – Het zoekmenu gebruiken

51 – Een bestand met ondertitels

51 – Laatste scène onthouden

52 – Opties tijdens het weergeven van

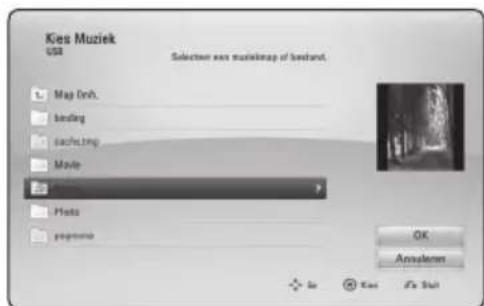

52 – Muziek en foto’s tegelijk weergeven

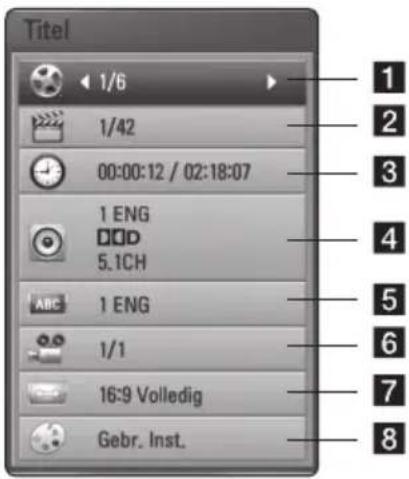

53 Beeldscherminformatie (OSD)

53 – Inhoudsinformatie op het

beeldscherm weergeven

54 – Afspelen vanaf de geselecteerde tijd

54 – U hoort een ander geluid

54 – Een taal voor de ondertiteling

54 – Vanuit een andere hoek kijken

55 – De hoogte-breedteverhouding van het

55 – De ondertitel-codepagina wijzigen

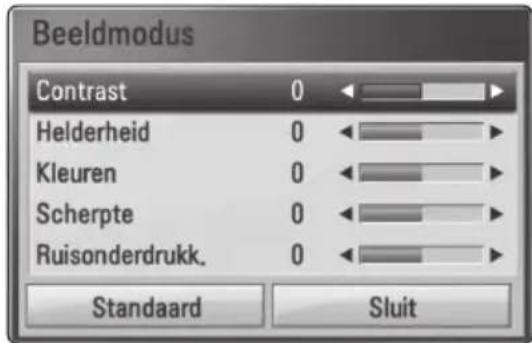

55 – Beeldmodus wijzigen

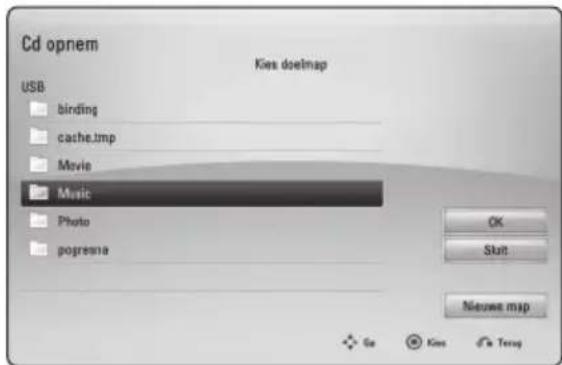

56 Audio-cd’s opnemen

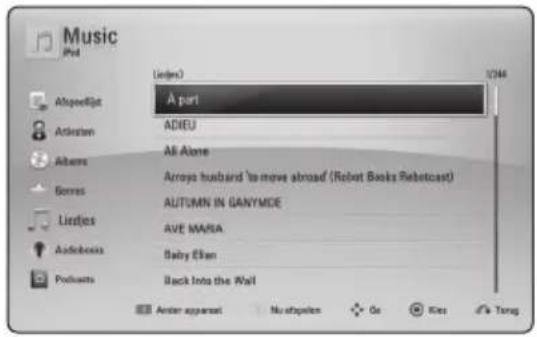

57 – De iPod weergeven op het scherm

59 – Radiostations programmeren

59 – Een opgeslagen station verwijderen

59 – Alle opgeslagen stations verwijderen

59 – Een slecht FM-signaal verbeteren

59 – Informatie over een radiostation

60 De Online-functie gebruiken

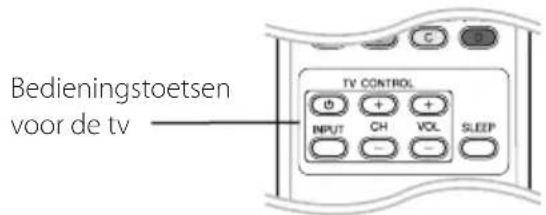

64 Uw tv bedienen met de bijgeleverde

64 – De afstandsbediening instellen voor

de bediening van uw tv

69 Resolutie video-uitvoer

72 – Omgaan met het apparaat

72 – Opmerkingen over schijven

73 Belangrijke informatie met betrekking tot

Afspeelbare schijven en symbolen die in deze handleiding

Media/term Logo Symbool Beschrijving

Schijven zoals lms die u kunt kopen of huren.

'Blu-ray 3D'-schijven

BD-R/RE-schijven die worden opgenomen in

BD-R/RE-schijven die lm-, muziek- of

Schijven zoals lms die u kunt kopen of huren.

Videomodus en alleen genaliseerd.

Ondersteunt ook tweelaags schijven

Genaliseerde AVCHD-indeling

DVD±R/RW-schijven die lm-, muziek- of

Alleen VR-modus en voltooid

CD-R/RW-schijven die lm-, muziek- of

Vermeldt speciale opmerkingen en

Vermeldt waarschuwingen om eventuele schade

door misbruik te voorkomen.

HB516-RD1_BDEUPPK_DUT.indd 8 2011-06-02 �� 11:03:21Aan de slag 9

Naargelang de toestand van de

opnameapparatuur of van de CD-R/RW (of

van een DVD±R/RW), kunnen sommige

CD-R/RW-schijven (of DVD±R/RW-schijven)

niet op het toestel worden afgespeeld.

Afhankelijk van de opnamesoftware en de

voltooiing worden sommige opgenomen

schijven (CD-R/RW, DVD±R/RW, BD-R/RE)

BD-R/RE, DVD±R/RW en CD-R/RW-schijven

die zijn opgenomen met een computer of

een dvd- of cd-recorder worden mogelijk

niet afgespeeld als de schijf is beschadigd

of vuil is, of als er vuil of condens op de lens

Indien u een schijf opneemt met een

computer, zelfs bij een compatibele indeling,

kan het gebeuren dat de schijf niet wordt

afgespeeld, vanwege de instellingen van

de software waarmee de schijf is gemaakt.

(Neem contact met de uitgever van de

software op voor meer informatie.)

Deze recorder vereist schijven en opnames

die voldoen aan bepaalde technologische

normen zodat de best mogelijk weergave

Vooraf opgenomen dvd’s zijn automatisch

ingesteld op deze normen. Er zijn veel

verschillende soorten opneembare

schijormaten op de markt (inclusief cd-r

met MP3 bestanden) en deze vereisen

bepaalde bestaande omstandigheden (zie

hierboven) om compatibele weergave te

Klanten dienen zich ervan bewust te zijn dat

toestemming vereist is voor het downloaden

van MP3/WMA-bestanden en muziek van

internet. Ons bedrijf heeft geen rechten

om dergelijke machtigingen te verlenen.

Toestemming dient altijd verkregen te

worden van de auteursrechthebbende.

U moet de optie voor diskformattering

instellen op [Mastered] om de disks bij het

formatteren van opnieuw beschrijfbare

(rewritable) disks geschikt te maken voor

de speler. Wanneer u de optie instelt op

Live File System kunt dit niet op de speler

gebruiken. (Mastered/Live bestandssysteem:

Diskformatteringssysteem voor Windows

Vista® en Windows 7®)

BDXL wordt niet ondersteund.

Over de weergave van het

' kan eventueel op uw tv-scherm verschijnen

tijdens de bediening en geeft aan dat de functie

die uitgelegd wordt in deze gebruikershandleiding,

niet beschikbaar is op dat specieke medium.

HB516-RD1_BDEUPPK_DUT.indd 9 2011-06-02 �� 11:03:21Aan de slag10

Meegeleverde toebehoren

Luidsprekerkabels met

Luidsprekerkabel (1) Grote

Luidsprekerkabels met

Grote antislipkussentjes

Kleine schroeven (8)

Grote schroeven (4) Voetjes voor

fotobestanden worden niet

HB516-RD1_BDEUPPK_DUT.indd 11 2011-06-02 �� 11:03:23Aan de slag12Aan de slag 1

y De bestandsnaam kan maximaal 180 tekens bevatten.

y Maximum aantal bestanden/mappen: Minder dan 2000 (totaal aantal bestanden en mappen)

y Afhankelijk van de grootte en het aantal bestanden kan het enige minuten duren om de inhoud op het medium in te lezen.

y De bestandscompatibiliteit kan verschillen, afhankelijk van de server.

y De bestandsvereisten op pagina 11 zijn niet altijd compatibel. Er kunnen bepaalde beperkingen gelden voor bestandseigenschappen en de mogelijkheden van de mediaserver.

y Deze speler ondersteunt geen lms met ondertitelbestanden.

y Soms kunnen bestanden van mobiele media zoals USB- en dvd-stations en dergelijke op uw mediaserver niet worden gedeeld.

y Dit apparaat ondersteunt geen ID3 tag-embedded mp3-bestanden.

y De totale afspeeltijd die voor het audiobestand wordt weergegeven op het scherm, is mogelijk niet correct voor VBR-bestanden.

y De HD-lmbestanden op de cd of USB 1.0/1.1 worden mogelijk niet goed afgespeeld. Blu-ray disk, DVD of USB 2.0 wordt aanbevolen voor het afspelen van HD-lms.

y Deze speler ondersteunt H.264/MPEG-4 AVC Proel Hoofd, Hoog bij Niveau 4.1. Bij een bestand met een hoger niveau zal het waarschuwingsbericht op het scherm getoond worden.

y Deze speler ondersteunt geen bestanden die met GMC *

2 zijn opgenomen.*1 GMC- Global Motion Compensation*2 Qpel - Quarter pixel ,

AVCHD (Advanced Video

Codec High Definition)

y Deze speler kan AVCHD-schijven afspelen. Deze schijven worden normaliter opgenomen en gebruikt in camcorders.

y De AVCHD-indeling is een indeling voor videogegevens met een hoge denitie.

y Met de indeling MPEG-4 AVC/H.264 kunnen afbeeldingen nog verder worden gecomprimeerd dan met een conventionele gecomprimeerde indeling voor afbeeldingen.

y Deze speler kan schijven met een AVCHD-schijven met een 'x.v.Colour'-indeling afspelen.

y Bepaalde AVCHD-schijven worden mogelijk niet afgespeeld. Dit hangt af van de opnamecondities.

y AVCHD-schijven moeten worden afgesloten.

y 'x.v.Colour' biedt een breder kleurenspectrum dan een normale camcorder-dvd. Wat betekent DLNA Deze speler is een DNLA-gecerticeerde digitale mediaspeler die lm-, foto- en muziekmateriaal afkomstig van een met DNLA compatibele digitale mediaserver (pc en consumentenelektronica) kan weergeven en afspelen.De Digital Living Network Alliance (DLNA) is een breedgeoriënteerde organisatie van bedrijven die actief is op het gebied van consumentenelektronica, computers en mobiele digitale apparaten. Digital Living biedt consumenten de mogelijkheid om hun digitale media eenvoudig te delen via hun thuisnetwerk.Producten die aan de richtlijnen voor onderlinge samenwerking van de DLNA voldoen, zijn gemakkelijk te vinden met het certiceringslogo van de DLNA. Dit apparaat voldoet aan de DLNA Interoperability Guidelines v 1.5.Wanneer er DLNA-serversoftware op een computer wordt uitgevoerd of er een ander met DLNA compatibel apparaat is aangesloten op deze speler, is het mogelijk dat er enkele instellingen in de software of voor andere apparaten moeten worden gewijzigd. Zie voor meer informatie de handleiding van de software of van het betreende apparaat. HB516-RD1_BDEUPPK_DUT.indd 12 2011-06-02 �� 11:03:23Aan de slag 13

Voor het afspelen van HD-video:

HD-beeldscherm met COMPONENT of HDMI-

BD-ROM schijf met HD-inhoud.

Voor bepaalde inhoud moet het apparaat over

een DVI-ingang met ondersteuning voor HDMI

of HDCP beschikken (zoals opgegeven door de

auteurs van de schijf).

Als u via het thuisnetwerk bestanden uit de

gedeelde map op uw computer wilt afspelen,

moet de computer voldoen aan de onderstaande

Er moeten meerdere mappen op uw computer

worden gedeeld. Klik voor meer informatie

over het delen van bestanden op de link voor

ondersteuning m.b.t. uw besturingssysteem .

Achter op de speler staat de regiocode voor deze

speler. Dit apparaat kan alleen BD-ROM's of dvd's

afspelen met hetzelfde label als aan de achterkant

van het apparaat of met het label 'ALL'.

Omdat BD-ROM een nieuw formaat is, kunnen

onder andere bij bepaalde schijven en digitale

aansluitingen compatibiliteitsproblemen

ontstaan. Neem contact op met het

LG Klantenservicecentrum indien u

compatibiliteitsproblemen ondervindt.

Met dit apparaat beschikt u over functies als

beeld-in-beeld, secundaire audio en virtuele

pakketten, etc. met BD-ROM met BONUSVIEW

(BD-ROM versie 2 Proel 1 versie 1.1 / Denitieve

standaard proel). U kunt secundaire video en

audio afspelen van schijven die geschikt zijn

voor de beeld-in-beeld functie. Zie voor de

afspeelmethode de aanwijzingen op de schijf.

Om HD-inhoud weer te geven en standaard dvd-

inhoud te converteren, hebt u mogelijk een met

HDMI- of HDCP-compatibele DVI-ingang op uw

Bepaalde BD-ROM's en dvd's kunnen het gebruik

van bepaalde bedieningscommando’s of functies

Dolby TrueHD, Dolby Digital Plus en DTS-HD

worden ondersteund met maximaal 5.1-kanalen

als u een HDMI-verbinding voor de audio-uitvoer

van het apparaat gebruikt.

U kunt een USB-apparaat gebruiken om

bepaalde aan schijven gerelateerde informatie

op te slaan, waaronder gedownload online

materiaal. De schijf die u gebruikt bepaalt hoe

lang deze informatie wordt vastgehouden.

HB516-RD1_BDEUPPK_DUT.indd 13 2011-06-02 �� 11:03:23Aan de slag14Aan de slag 1

Batterijen installeren Verwijder de batterijklep aan de achterkant van de afstandbediening, en plaats een R03 (grootte AAA) batterij met 4

5 correct geplaatst.• • • • • • • • • a

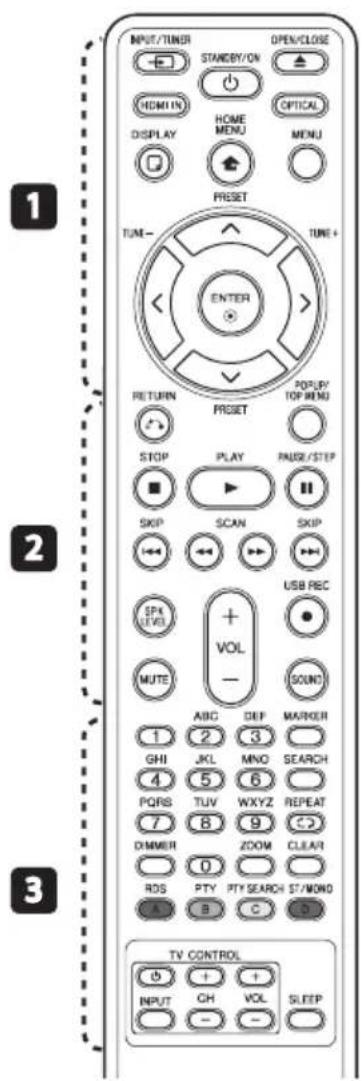

P INPUT/TUNER: hiermee wijzigt u de invoermodus. 1 (STANDBY/ON): in- en uitschakelen van de speler. B OPEN/CLOSE: de schijade openen en sluiten.HDMI IN: Verandert de invoermodus rechtstreeks in HDMI-IN.OPTICAL: hiermee wijzigt u de invoermodus rechtstreeks naar optisch. m

DISPLAY: het schermmenu weergeven of afsluiten. n HOME MENU: het [Beginmenu] weergeven of sluiten.MENU: het menu van een schijf weergeven.Richtingstoetsen: een optie in het menu selecteren. b ENTER: menuselectie bevestigen.TUNE (+/-): stemt af op het gewenste radiostation.PRESET ( W/S ): selecteert het radioprogramma.• • • • • • • • • b

x RETURN: het menu sluiten of het afspelen hervatten. Of de functie voor ‘afspelen hervatten’ werkt, is afhankelijk van de BD-ROM.POPUP/TOP MENU: het titelmenu van dvd of het pop-upmenu van de BD-ROM weergeven, indien beschikbaar. Z STOP: het afspelen stoppen. z PLAY: het afspelen starten. M PAUSE/STEP: het afspelen onderbreken. C/V SKIP: naar het volgend of vorige hoofdstuk/nummer/bestand. c/v SCAN: vooruit of achteruit zoeken.SPK LEVEL: hiermee stelt u het geluidsniveau van de gewenste luidspreker in. X USB REC: hiermee kunt u een audio-cd opnemen.MUTE: hiermee kunt u het systeem dempen.SOUND: hiermee selecteert u de modus voor geluidseecten.VOL +/- : hiermee past u het luidsprekervolume aan.• • • • • • • • • c

• • • • • • • 0-9 cijfertoetsen: genummerde opties in een menu of letters in het toetsenblokmenu invoeren.MARKER: tijdens het afspelen een stoppunt markeren.SEARCH: opent of sluit het zoekmenu. h

REPEAT: een gewenste sectie of reeks herhalen.DIMMER: Dimt de verlichting van de speler.ZOOM: opent of sluit het zoommenu.CLEAR: markeringen in een zoekmenu of cijfers bij het instellen van een wachtwoord verwijderen.Gekleurde (A, B, C, D) knoppen: Hiermee navigeert u door menu’s.- A Knop voor (RDS): Radio Data System.- B Knop voor (PTY): Toont het het programmatype van RDS.- C Knop voor (PTY SEARCH): Zoekt het programmatype op.- D Knop voor Stereo/Monoi-keuze: Hiermee selecteert u mono of stereo in de fm-modus.Bedieningstoetsen voor de tv: zie pagina 64.SLEEP: hiermee stelt u een bepaalde tijdsduur in waarna het systeem zichzelf automatisch uitschakelt. HB516-RD1_BDEUPPK_DUT.indd 14 2011-06-02 �� 11:03:23Aan de slag 15

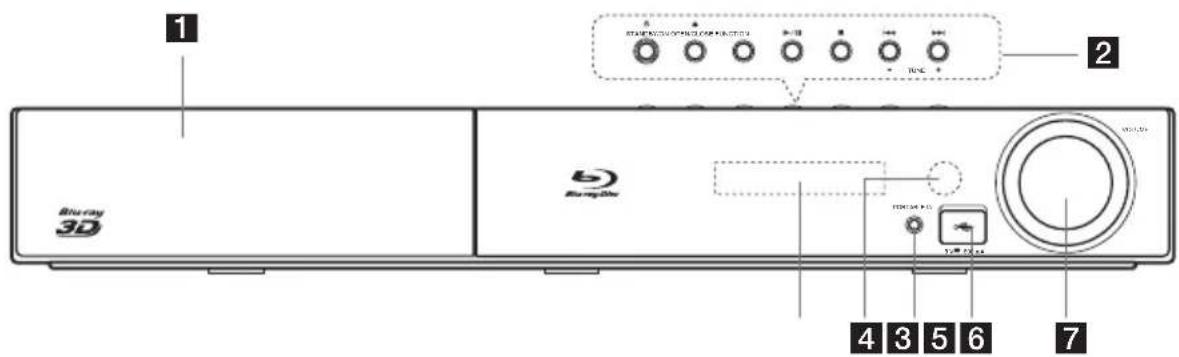

(STANDBY/ON) Knop voor

in- en uitschakelen van de speler

FUNCTION Hiermee wijzigt u de invoerbron of –functie.

Sensor van de afstandsbediening

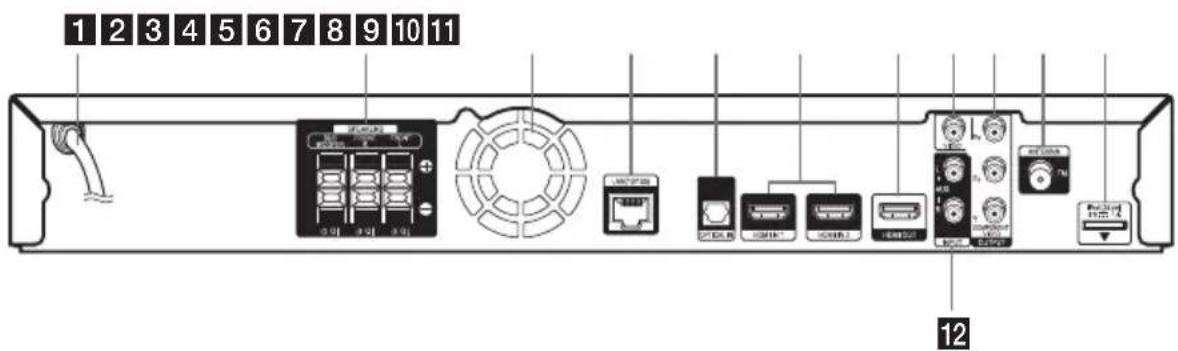

Luidsprekeraansluitingen

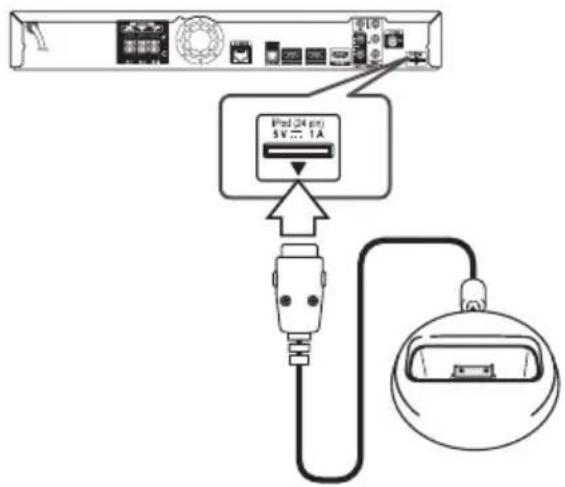

Aansluiten op de meegeleverde iPod-houder.

Luidsprekerconfiguratie voor

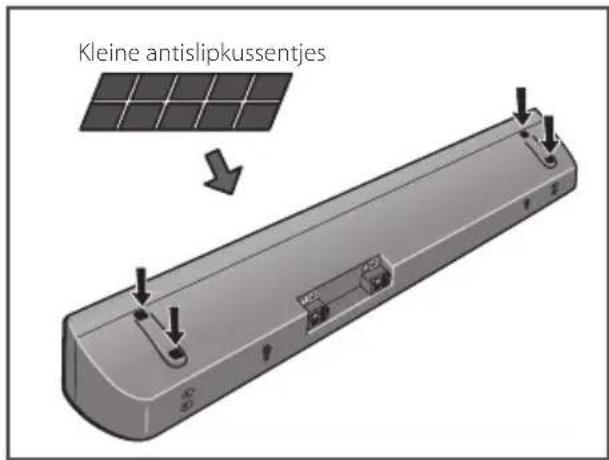

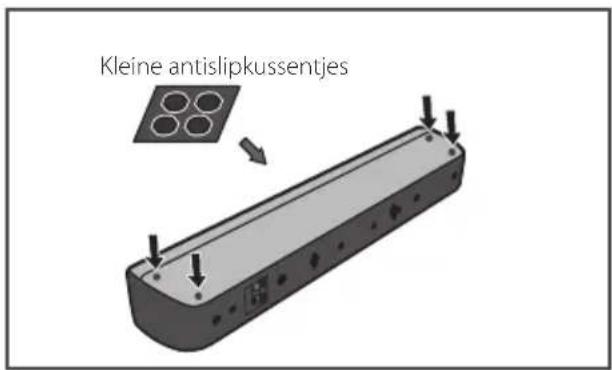

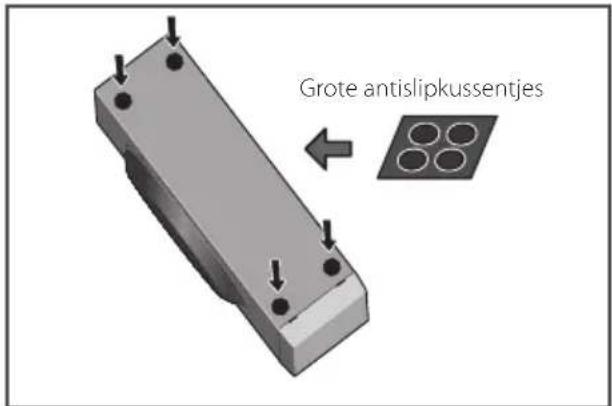

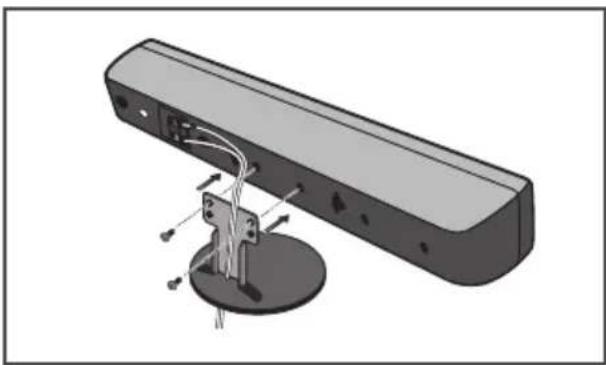

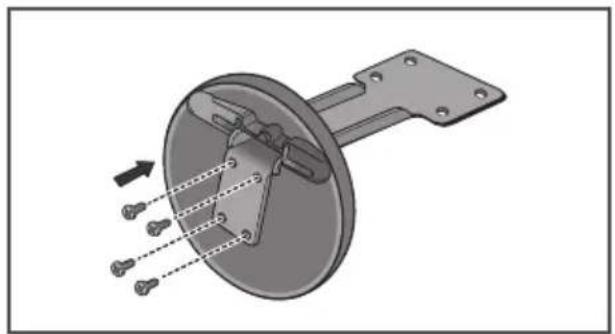

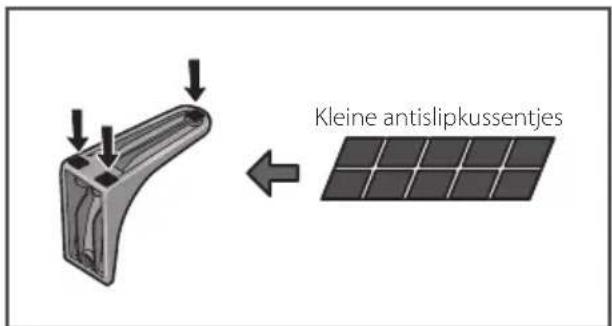

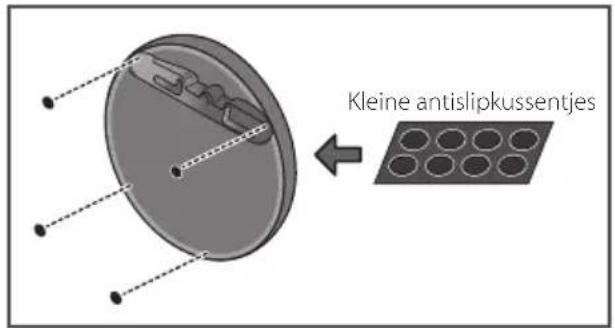

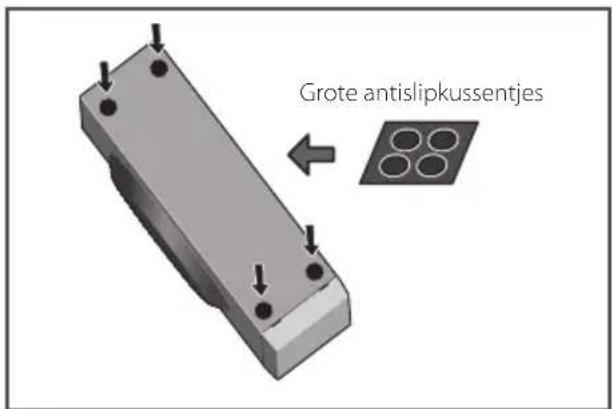

De luidsprekers voorbereiden Voor de subwoofer:Zet vier grote antislipkussentjes met de meegeleverde lijm op de onderkant van de subwoofer vast.Grote antislipkussentjesVoor frontluidspreker:De luidsprekerconsoles in elkaar zetten en de frontluidspreker vast zetten.1. Bevestig de vier antislipkussentjes met de meegeleverde lijm op de onderkant (de bodem) van elke luidsprekerconsoleKleine antislipkussentjesAls u besluit de luidsprekerconsoles niet te gebruiken, gebruik dan de meegeleverde lijm om de vier kussentjes onder de voet van de luidspreker vast te zetten,Kleine antislipkussentjes 2. Bevestig de luidsprekervoeten aan de luidspreker. Bevestig de rechter en de linker luidsprekervoet aan de achterkant van de luidspreker. U kunt de hoogte van de luidsprekerconsoles op twee verschillende hoogten instellen. Kies de hoogte van uw voorkeur en zet deze in de gewenste stand vast.

y Draai de schroeven niet te vast aan.

y Als u de schroeven te vast aandraait, kunt u de schroefdraad beschadigen en onbruikbaar maken. Gebruik voor de montage een gewone schroevendraaier van gemiddelde grootte.

y Gebruik geen motorisch aangedreven of te zware schroevendraaier die veel kracht op de schroeven zet.

y Let goed op dat er tijdens het montagewerk geen verkeerde materialen aan de console of de luidspreker blijven plakken.

y Als u een luidspreker monteert terwijl er per ongeluk verkeerde materialen tussen de console en de luidspreker blijven plakken, zit het geheel niet goed vast en kan het omvallen. ,>

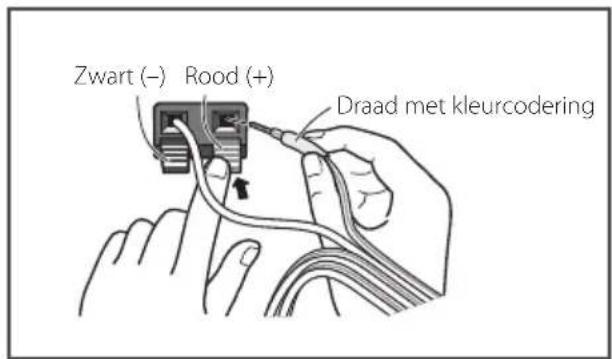

3. Sluit elke luidspreker aan.

Sluit de kabels op de luidsprekers aan.

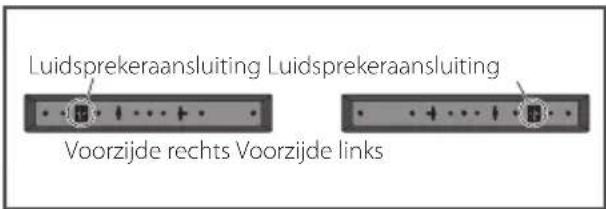

Op de achterkant van elke luidspreker zitten

kanaalterminals (rechts, links) samen met

etiketten met een kleurcodering.

Stem de kabel met de kleurcodering af op de

kleurcode op het etiket en steek de kabel met

de kleurcodering in de met rood aangegeven

(+) kant en de andere kabel in de zwarte kant

Draad met kleurcodering

Sluit de witte kabel met de grijze lijn op de (+)

zijde aan en de andere kabel op de (–) zijde.

Druk vervolgens op het kunststof lipje van elk

aansluitpunt om dit te openen en de kabel

met de speler te verbinden. Steek het blank

gemaakte kabeluiteinde erin en laat het lipje

Sluit op de speler geen andere luidsprekers

aan dan de luidsprekers die bij dit systeem

Sluit de meegeleverde luidsprekers niet op

een andere versterker aan dan de versterker

die bij dit systeem is geleverd. Wanneer u

de luidsprekers op een andere versterker

aansluit, riskeert u beschadiging van de

apparatuur en zelfs brand.

Sluit de luidsprekerkabel van de subwoofer

(paars) aan op de oranje ingang van de

Deze luidsprekeraansluitingen staan

onder GEVAARLIJKE SPANNING. Om

te voorkomen dat u bij het aansluiten

en ontkoppelen van luidsprekerkabels

ongeïsoleerde onderdelen aanraakt,

moet u vooraf de netstroomkabel uit het

stopcontact trekken.

luidspreker BCS-SB616

De luidsprekers zijn voorzien van

montageopeningen waarmee u ze aan de wand

Denk eraan dat het luidsprekersysteem zwaar

is en dat de schroeven of het wandmateriaal

door dit gewicht los kunnen komen waardoor

de luidspreker valt. Controleer altijd eerst

of de wand waarop u de luidsprekers wilt

bevestigen voldoende sterk is om het gewicht

van de luidsprekers te dragen. Monteer de

luidsprekers niet op een wand van triplex, zachte

houtvezelplaat of een ander zwak materiaal.

U moet zelf voor de bevestigingsschroeven

zorgen. Gebruik alleen schroeven die voor het

door u gekozen type wand geschikt zijn en

die sterk genoeg zijn om het gewicht van de

luidsprekers te dragen.

Als u niet zeker bent van de eigenschappen

en de sterkte van de wand, neem dan

contact op met een vakman voor advies.

Pioneer is niet aansprakelijk voor ongevallen

of schade als gevolg van een verkeerde

Wanneer u een luidspreker op een wand

monteert, hang hem dan zo op dat hij

parallel aan de vloer hangt.

Wanneer u een luidspreker op een

wand monteert, kunt u de als accessoire

meegeleverde consoles beter weglaten.

Let op Montageschroef (niet meegeleverd)4 tot 5 mm HB516-RD1_BDEUPPK_DUT.indd 18 2011-06-02 �� 11:03:25Aansluiten 19

Aanvullende informatie

over het plaatsen van de

luidspreker BCS-SB616

Installeer de luidspreker onder de tv, precies in het

Voorzorgsmaatregelen:

Zet de luidspreker niet op de tv zelf.

Zorg ervoor dat het uiteinde van de blank

gemaakte luidsprekerkabel in elkaar gedraaid

en helemaal in de luidsprekerterminal is

gestoken. Als namelijk een van de blanke

luidsprekerkabeleinden contact maakt met de

achterkant van de luidspreker bestaat de kans

dat de stroom als veiligheidsmaatregel wordt

De luidsprekers en de subwoofer zijn niet

magnetisch afgeschermd en mogen dus

niet dicht bij een televisie of monitor worden

geplaatst. Magnetische opslagmedia (zoals

oppy disks en band- of videocassettes) kunt u

beter niet in de buurt van de frontluidspreker en

de subwoofer neerleggen.

Bevestig de subwoofer niet aan de wand of het

plafond. Door zijn gewicht kan hij vallen en een

ongeval veroorzaken.

Het luidsprekersysteem

BA C D A B C D AAADBCAA B C D Frontluidspreker

AAADBCAA B C D Subwoofer:

De plaats van de subwoofer luistert niet zo nauw

omdat lage tonen nauwelijks richtinggevoelig zijn.

U kunt de subwoofer het best in de buurt van de

frontluidspreker plaatsen. Plaats de subwoofer min

of meer naar het midden van de kamer gericht

om geluidsweerkaatsing tegen de wanden van de

AAADBCAA B C D Hoofdapparaat

AAADBCAA B C D Luisterpositie

Probeer te voorkomen dat kinderen

hun handen of voorwerpen in het

*subwooferkanaal steken.

*subwooferkanaal: Een opening voor

een rijk basgeluid van de subwoofer

De luidsprekers bevatten krachtige

magnetische onderdelen. Deze kunnen

de weergave van het beeld van een tv

of pc-monitor storen. Plaats in dat geval

de tv of de pc-monitor verder van de

Luidsprekerconfiguratie voor

De luidsprekers voorbereiden

Zet vier grote antislipkussentjes met de

meegeleverde lijm op de onderkant van de

Grote antislipkussentjes

Voor frontluidsprekers:

De luidsprekerconsoles in elkaar zetten en de

frontluidsprekers vast zetten.

Voor verticale installatie

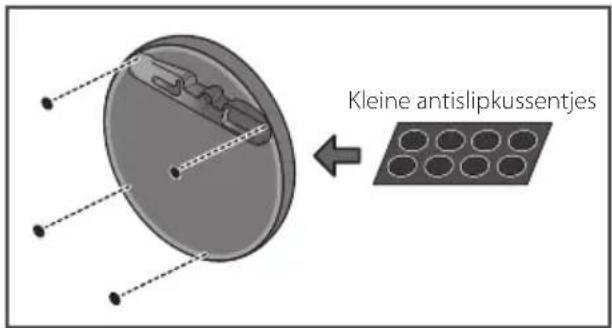

1. Gebruik de meegeleverde lijm om vier

kussentjes aan de onderkant van de

luidsprekerconsole te bevestigen.

Kleine antislipkussentjes

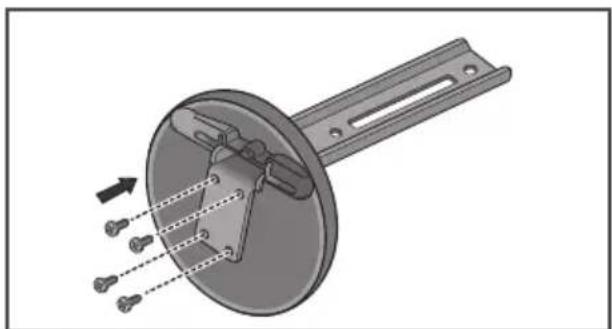

2. Steek de lange beugel in de openingen van

achter de consolevoet en zet deze met de vier

bijbehorende schroeven vast.

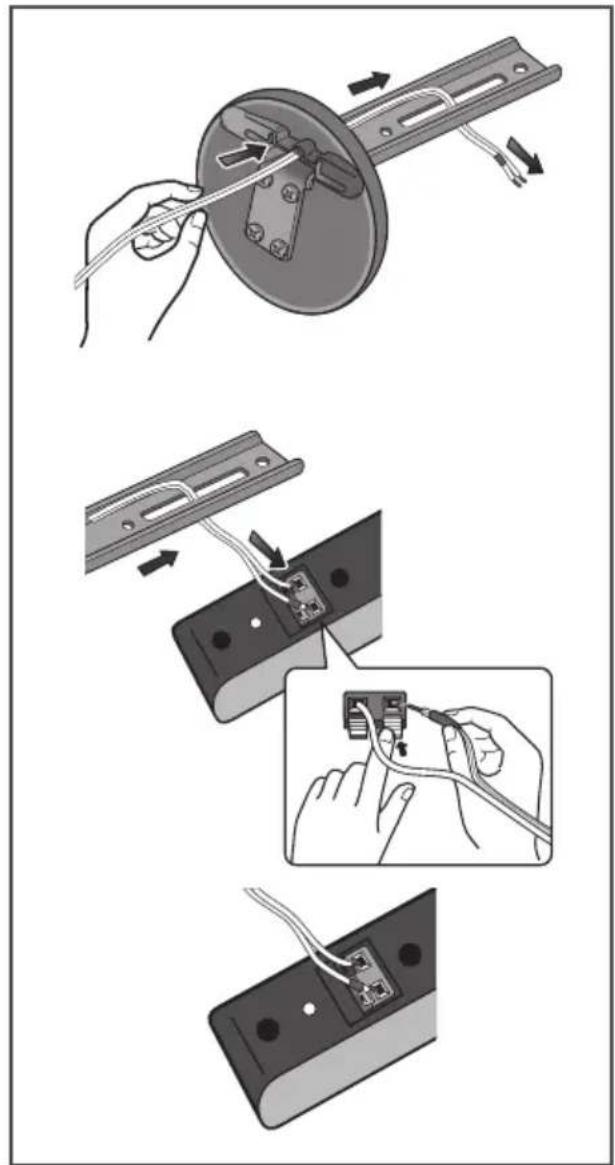

3. Steek de luidsprekerkabel vanuit de opening

achter de voet, leid de kabel door de beugel en

sluit hem op de luidsprekerterminal aan. Nadat

u de luidsprekerkabel hebt aangesloten, steekt

u deze in de opening aan de achterkant van de

Stem de kabel met de kleurcodering af op de

kleurcode op het etiket en steek de kabel met

de kleurcodering in de met rood aangegeven

(+) kant en de andere kabel in de zwarte kant

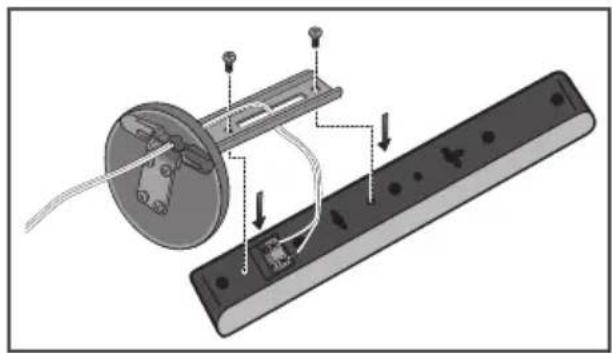

4. Zet de luidspreker en de beugel met

twee schroeven vast. Zorg ervoor dat de

luidsprekerkabel niet tussen de luidspreker en

beugel beklemd raakt.

Voor horizontale installatie

1. Gebruik de meegeleverde lijm om vier

kussentjes aan de onderkant van de

luidsprekerconsole te bevestigen.

Kleine antislipkussentjes

2. Steek de korte beugel in de openingen

achter de console en zet deze met de vier

bijbehorende schroeven vast.

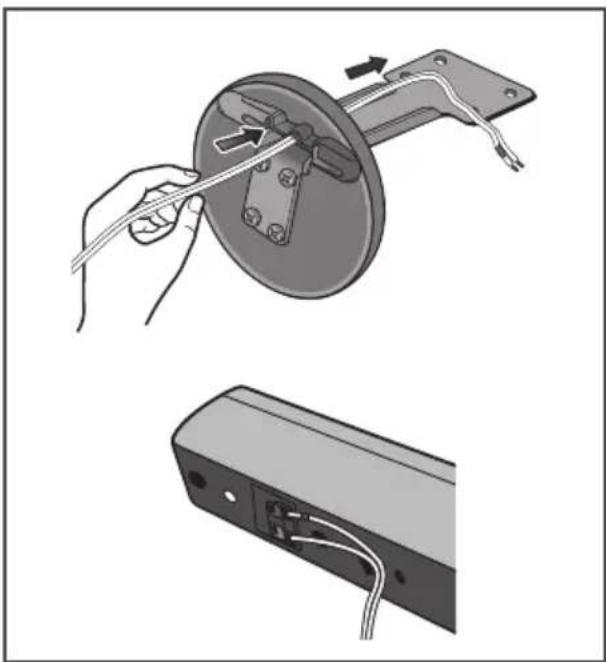

3. Steek de luidsprekerkabel vanuit de opening

achter de voet, leid de kabel door de beugel en

sluit hem op de luidsprekerterminal aan. Nadat

u de luidsprekerkabel hebt aangesloten, steekt

u deze in de opening aan de achterkant van de

Stem de kabel met de kleurcodering af op de

kleurcode op het etiket en steek de kabel met

de kleurcodering in de met rood aangegeven

(+) kant en de andere kabel in de zwarte kant

4. Zet de luidspreker en de beugel met

twee schroeven vast. Zorg ervoor dat de

luidsprekerkabel niet tussen de luidspreker en

beugel beklemd raakt. U kunt de hoogte van

de luidsprekerconsoles op twee verschillende

hoogten instellen. Kies de hoogte van uw

voorkeur en zet deze in de gewenste stand vast.

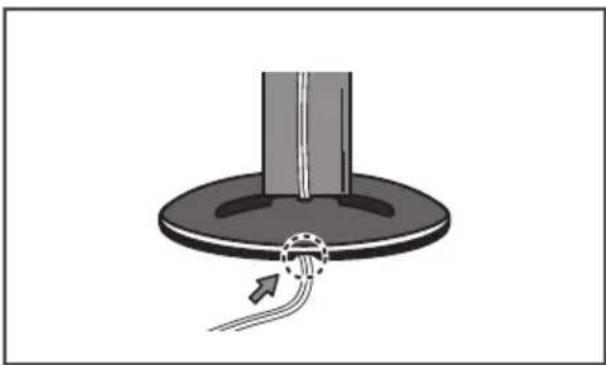

5. Nadat u de luidsprekerkabel hebt aangesloten,

steekt u deze in de achterkant van de voet van

6. Sluit de kabels op de speler aan.

Sluit de witte kabel met de grijze lijn op de (+)

zijde aan en de andere kabel op de (–) zijde.

Druk vervolgens op het kunststof lipje van elk

aansluitpunt om dit te openen en de kabel

met de speler te verbinden. Steek het blank

gemaakte kabeluiteinde erin en laat het lipje

Voor directe installatie

Zet de vier antislipkussentjes met de meegeleverde

lijm op de voet van de frontluidsprekers vast.

Kleine antislipkussentjes

Sluit op de speler geen andere luidsprekers

aan dan de luidsprekers die bij dit systeem

Sluit de meegeleverde luidsprekers niet op

een andere versterker aan dan de versterker

die bij dit systeem is geleverd. Wanneer u

de luidsprekers op een andere versterker

aansluit, riskeert u beschadiging van de

apparatuur en zelfs brand.

Sluit de luidsprekerkabel van de subwoofer

(paars) aan op de oranje ingang van de

Deze luidsprekeraansluitingen staan

onder GEVAARLIJKE SPANNING. Om

te voorkomen dat u bij het aansluiten

en ontkoppelen van luidsprekerkabels

ongeïsoleerde onderdelen aanraakt,

moet u vooraf de netstroomkabel uit het

stopcontact trekken.

De luidsprekers van BCS-FS515

aan de wand bevestigen

Denk eraan dat het luidsprekersysteem zwaar

is en dat de schroeven of het wandmateriaal

door dit gewicht los kunnen komen waardoor

de luidspreker valt. Controleer altijd eerst

of de wand waarop u de luidsprekers wilt

bevestigen voldoende sterk is om het gewicht

van de luidsprekers te dragen. Monteer de

luidsprekers niet op een wand van triplex, zachte

houtvezelplaat of een ander zwak materiaal.

U moet zelf voor de bevestigingsschroeven

zorgen. Gebruik alleen schroeven die voor het

door u gekozen type wand geschikt zijn en

die sterk genoeg zijn om het gewicht van de

luidsprekers te dragen.

Als u niet zeker bent van de eigenschappen

en de sterkte van de wand, neem dan

contact op met een vakman voor advies.

Pioneer is niet aansprakelijk voor ongevallen

of schade als gevolg van een verkeerde

Let op Montageschroef (niet meegeleverd)5 tot 7 mm De luidsprekers bevestigen

U kunt de frontluidspreker verticaal of horizontaal

aan de wand bevestigen. Om de frontluidspreker

verticaal op te hangen moet u één gat boren,

om hem horizontaal op te hangen twee. Op

de onderstaande afbeelding ziet u de rechter

Gat Verticale conguratie Gat

110 Horizontale conguratie Wanneer u de luidsprekers horizontaal installeert,

plaats ze dan zo dat de luidsprekerterminal aan de

achterkant van de luidsprekers aan de buitenkant

aan het uiteinde van het oppervlak zit, zo ver

mogelijk van de andere luidspreker vandaan. Voorzijde rechts Voorzijde linksLuidsprekeraansluiting Luidsprekeraansluiting HB516-RD1_BDEUPPK_DUT.indd 23 2011-06-02 �� 11:03:26Aansluiten24

Aanvullende informatie

over het plaatsen van de

luidspreker BCS-FS515

Monteer de linker en rechter hoofdluidsprekers op

gelijke afstanden van de televisie.

Voorzorgsmaatregelen:

Zorg ervoor dat het uiteinde van de blank

gemaakte luidsprekerkabel in elkaar gedraaid

en helemaal in de luidsprekerterminal is

gestoken. Als namelijk een van de blanke

luidsprekerkabeleinden contact maakt met de

achterkant van de luidspreker bestaat de kans

dat de stroom als veiligheidsmaatregel wordt

De frontluidsprekers en de subwoofer zijn is niet

magnetisch afgeschermd en mogen dus niet

dicht bij een tv of monitor worden geplaatst.

Media die voor magnetisme gevoelig zijn (zoals

oppy disks en band- of videocassettes) mogen

niet in de buurt van de frontluidsprekers en de

subwoofer worden geplaatst.

Bevestig de subwoofer niet aan de wand of het

plafond. Door zijn gewicht kan hij vallen en een

ongeval veroorzaken.

Het luidsprekersysteem

De volgende afbeelding toont een voorbeeld

van de opstelling van het systeem. U moet er

rekening mee houden dat de afbeeldingen in deze

handleiding omwille van de duidelijkheid kunnen

afwijken van de werkelijke uitvoering van de

U bereikt de best mogelijke surround-sound

door alle luidsprekers – met uitzondering van

de subwoofer – op dezelfde afstand van uw

AAADBCAA B C D Frontluidspreker rechterzijde (R):

Plaats de frontluidsprekers links en rechts van

de tv of de monitor en op dezelfde lijn als het

AAADBCAA B C D Subwoofer:

De plaats van de subwoofer luistert niet zo nauw

omdat lage tonen nauwelijks richtinggevoelig zijn.

U kunt de subwoofer het best in de buurt van de

frontluidsprekers plaatsen. Plaats de subwoofer min

of meer naar het midden van de kamer gericht om

geluidsreecties tegen de wanden te voorkomen.

AAADBCAA B C D Hoofdapparaat

Probeer te voorkomen dat kinderen

hun handen of voorwerpen in het

*subwooferkanaal steken.

*Subwooferkanaal: Een opening in

de subwoofer voor een rijk basgeluid

De luidsprekers bevatten krachtige

magnetische onderdelen. Deze kunnen

de weergave van het beeld van een tv

of pc-monitor storen. Plaats in dat geval

de tv of de pc-monitor verder van de

HB516-RD1_BDEUPPK_DUT.indd 24 2011-06-02 �� 11:03:26Aansluiten 25Aansluiten 2

Aansluiten op uw tv Maak een van de volgende aansluitingen, afhankelijk van de mogelijkheden van uw tv.

y HDMI-aansluiting (pagina 25)

y Component Video-aansluiting (pagina 27)

y Video-aansluiting (pagina 27)

y U kunt de speler op verschillende manieren aansluiten, afhankelijk van de tv en andere apparatuur die u wilt aansluiten. Kies één van de aansluitmogelijkheden die in deze handleiding beschreven zijn.

y Kijk in de handleiding van uw tv of de andere aangesloten apparaten om de beste verbinding te maken.

y Zorg ervoor dat de speler rechtstreeks is aangesloten op de tv. Stem de tv af op het juiste video-ingangskanaal.

y Sluit de speler niet aan via uw videorecorder. Het dvd-videobeeld kan door het veiligheidssysteem vervormd zijn. ,

HDMI-aansluiting Als u een tv of monitor met een HDMI-aansluiting hebt, kunt u een HDMI-kabel (Type A, High Speed HDMI™-kabel met ethernet) gebruiken om de tv of monitor aan te sluiten op de speler. Sluit het HDMI-aansluitpunt van de speler aan op het HDMI-aansluitpunt van een tv of monitor, geschikt voor HDMI.Achterkant van het apparaat Tv HDMI- kabelStel voor de tv-bron de optie HDMI in (raadpleeg hiervoor de gebruikershandleiding bij de tv). Aanvullende informatie voor HDMI

y Let op het volgende wanneer u een voor HDMI of DVI geschikt apparaat aansluit:

- Probeer het HDMI/DVI-apparaat en deze speler uit te schakelen. Schakel het HDMI/DVI-apparaat vervolgens in en wacht ongeveer 30 seconden. Zet dan deze speler aan.

- Het video-invoersignaal van het aangesloten apparaat is nu voor deze speler juist ingesteld.

- Het aangesloten apparaat is compatibel met de volgende video-invoer: 720 x 576p, 1280 x 720p, 1920 x 1080i of 1920 x 1080p.

y Niet alle HDCP-compatibele HDMI- of DVI- apparaten werken met deze speler.

- Het beeld zal niet goed worden weergegeven met een niet-HDCP-apparaat. HB516-RD1_BDEUPPK_DUT.indd 25 2011-06-02 �� 11:03:27Aansluiten26

Als een aangesloten HDMI-apparaat het

audio-uitgangssignaal van de speler niet

accepteert, is het mogelijk dat het geluid

van het HDMI-apparaat vervormd of niet

Als u een HDMI-verbinding gebruikt, kunt u

de resolutie van het HDMI-uitgangssignaal

aanpassen. (Zie 'Resolutie instellen' op

Selecteer het type video uitvoer van het

HDMI OUT-contactpunt met behulp van

de optie [HDMI Kleurinstelling] in het

instellingenmenu (zie pagina 38).

Wanneer u de resolutie wijzigt terwijl er

al een verbinding tot stand is gebracht,

kunnen er storingen optreden. U kunt dit

probleem oplossen door de speler uit te

zetten en weer in te schakelen.

Indien de HDMI aansluiting met HDCP

niet geverieerd is, wordt het tv scherm

gewijzigd naar een zwart scherm. In dat

geval controleert u de HDMI-aansluiting, of

koppelt u de HDMI-kabel los.

Als ruis ('sneeuw') of strepen op het

beeldscherm verschijnen, controleer dan

de lengte van de HDMI-kabel (deze mag

maximaal 4,5 m lang zijn).

Met behulp van de ARC-functie kan een tv met

HDMI het audiosignaal van de tv naar de HDMI-

uitgang van deze speler sturen.

U gebruikt deze functie als volgt:

Uw tv moet de ARC-functie ondersteunen en

u moet de ARC-functie van deze speler op

“On (aan)” (Ingeschakeld) instellen (ARC staat

aanvankelijk op “O” (uit)).

De instelmethode van ARC is afhankelijk van

de tv. Zie de handleiding van uw tv voor meer

informatie over de ARC-functie.

U moet een HDMI-kabel gebruiken (Type A, High

Speed HDMI™-kabel met ethernet).

U moet de HDMI-uitgang van deze speler

aansluiten op de HDMI-ingang van een tv die de

ARC-functie ondersteunt.

U kunt slechts één Home Theater aansluiten op

een tv die voor ARC geschikt is.

De ARC-functie garandeert niet dat deze functie

onder alle omstandigheden werkt, zelfs als u aan

de bovenstaande voorwaarden hebt voldaan.

Als u de ARC-functie gebruikt, werkt CEC

(Consumer Electronics Control) waarschijnlijk

ook. Als u de CEC-mogelijkheid niet wilt

gebruiken, kunt u deze uitschakelen door in het

startmenu “ARC O (uit)” te selecteren. In dat

geval moet u de tv en deze speler door middel

van een optische kabel met elkaar verbinden om

het audiosignaal naar deze speler te sturen.

HB516-RD1_BDEUPPK_DUT.indd 26 2011-06-02 �� 11:03:27Aansluiten 27

Component Video-aansluiting

Sluit de COMPONENT VIDEO-uitgangen van de

speler met een component videokabel aan op

gelijksoortige ingangsbussen van de tv. U kunt

het geluid via de luidsprekers van het systeem

Als u een COMPONENT VIDEO OUT-

verbinding gebruikt, kunt u de resolutie van

het uitgangssignaal aanpassen. (Zie 'Resolutie

instellen' op pagina 28.)

Gebruik een videokabel om de uitgang VIDEO OUT

op de speler aan te sluiten op de video-ingang op

de tv. U kunt het geluid via de luidsprekers van het

HB516-RD1_BDEUPPK_DUT.indd 27 2011-06-02 �� 11:03:27Aansluiten28Aansluiten 2

De resolutie instellen De speler voorziet in verschillende uitgangresoluties voor HDMI OUT- en COMPONENT VIDEO-uitgangen. U kunt de resolutie veranderen via het menu [Instellen].1. Druk op HOME MENU ( n

). 2. Gebruik A/D om [Instellen] te selecteren en druk vervolgens op ENTER ( b ). Het installatiemenu verschijnt.3. Gebruik W/S om de optie [SCHERM] te selecteren en druk vervolgens op D om naar het tweede niveau te gaan. 4. Gebruik de toetsen W/S om de optie [Resolutie] te selecteren en druk vervolgens op ENTER ( b ) om naar het derde niveau te gaan.5. Gebruik W/S om de gewenste resolutie te selecteren en druk vervolgens op ENTER ( b

) om uw selectie te bevestigen.

y Als de tv de door u op de speler ingestelde resolutie niet accepteert, kunt u de resolutie als volgt op 576p instellen:1. Druk op B om de schijade te openen.2 Houd de toets Z (STOP) minimaal 5 seconden ingedrukt.

y De resolutie van de video-uitvoer is van verschillende factoren afhankelijk. Zie 'Resolutie video-uitvoer' op pagina 69. ,

De antenne aansluiten Sluit voor de ontvangst van radio-uitzendingen de meegeleverde antenne aan.Achterkant van het apparaatNadat u de FM-draadantenne hebt aangesloten, kunt u deze het best zoveel mogelijk horizontaal bevestigen. Trek de FM-antenne over de volle lengte uit. ,

U kunt het geluid van een externe component via

de luidsprekers van dit systeem weergeven.

Sluit de analoge audio-uitgangen van de

component aan op de AUX L/R-ingangen van het

hoofdapparaat. Selecteer vervolgens de optie [AUX]

door achtereenvolgens op INPUT/TUNER en ENTER

U kunt ook de FUNCTION-toets op het voorpaneel

gebruiken om de invoermodus te selecteren.

Naar de audio-uitgangen

op uw component (tv,

videorecorder enzovoort)

PORTABLE IN-aansluiting

U kunt het geluid van uw draagbare audiospeler via

de luidsprekers van dit systeem weergeven.

Sluit de hoofdtelefoonaansluiting (of de uitgang

line out ) van de draagbare audiospeler aan op de

PORTABLE IN-aansluiting van dit apparaat. Selecteer

vervolgens de optie [PORTABLE] door op INPUT/

U kunt ook de FUNCTION-toets op het voorpaneel

gebruiken om de invoermodus te selecteren. VOLUMEPORTABLE IN5 V 500 mA MP3-speler enzovoort...

HB516-RD1_BDEUPPK_DUT.indd 29 2011-06-02 �� 11:03:28Aansluiten30

OPTICAL IN-aansluiting

U kunt het geluid van een component met een

digitale optische verbinding via de luidsprekers van

dit systeem weergeven.

Sluit de optische uitgang van uw component

aan op de ingang OPTICAL IN op het apparaat.

Selecteer vervolgens de optie [OPTICAL] door op

INPUT/TUNER en ENTER (

) te drukken. Of druk

op de toets OPTICAL om deze optie rechtstreeks te

U kunt ook de FUNCTION-toets op het voorpaneel

gebruiken om de invoermodus te selecteren.

Achterkant van het apparaat

HDMI IN 1/2-aansluiting

U kunt het beeld en het geluid van uw component

via deze aansluiting weergeven.

Sluit de HDMI OUT-uitgang van uw component

aan op de HDMI IN 1- of 2-ingang op dit apparaat.

Selecteer vervolgens de optie [HDMI IN 1/2] door

achtereenvolgens op INPUT/TUNER en ENTER (

U kunt ook de FUNCTION-toets op het voorpaneel

gebruiken om de invoermodus te selecteren.

U kunt de videoresolutie niet wijzigen in de

modus HDMI IN 1/2. Wijzig de videoresolutie

van de aangesloten component.

Als er sprake is van een abnormaal

uitvoersignaal wanneer uw computer is

aangesloten op de HDMI IN 1/2-aansluiting,

dan wijzigt u de resolutie van uw computer

naar 576p, 720p, 1080i of 1080p.

Het videosignaal van de HDMI-ingang kan

niet worden uitgestuurd via de component

of composiet-video-uitgangen.

De speler stuurt audio van de HDMI-

ingangen naar de HDMI-uitgang en naar de

luidsprekers van het apparaat.

thuisnetwerk Via de LAN-poort op de achterzijde van de speler of de ingebouwde draadloze module kunt u deze speler op een LAN (Local Area Network) aansluiten. Door het apparaat op een breedband thuisnetwerk aan te sluiten, hebt u toegang tot diensten als BD-Live interactiviteit en online diensten. Aansluiting voor bekabeld

netwerk Door gebruik te maken van een bekabeld netwerk bereikt u de beste prestaties, omdat de aangesloten apparaten rechtstreeks met het netwerk in verbinding staan en niet vatbaar zijn voor radiofrequente storing.Zie voor nadere instructies de documentatie van uw netwerkapparaat.Gebruik een in de handel verkrijgbare LAN- of Ethernet-kabel om de LAN-poort van de speler aan te sluiten op de bijbehorende poort op uw modem of router.

y Wanneer u de LAN-kabel aansluit of loskoppelt, houdt u de kabelstekker vast. Wanneer u de LAN-kabel loskoppelt, trek dan niet aan de kabel. Houdt de stekker vast en druk tegelijkertijd de vergrendeling omlaag.

y Sluit geen modulaire telefoonkabel op de LAN-poort aan.

y Aangezien er verschillende aansluitconguraties zijn, kunt u het beste de specicaties van uw telefoonmaatschappij of internetprovider volgen.

y Als u toegang wilt krijgen tot bestanden op pc’s of DLNA-servers moet de speler daarmee verbinding kunnen maken via een router binnen hetzelfde LAN (Local Area Network). ,

Opmerking Achterkant van het apparaatRouterBreedbanddienstComputer en/of DLNA-gecerticeerde server HB516-RD1_BDEUPPK_DUT.indd 31 2011-06-02 �� 11:03:29Aansluiten32

Een bekabeld netwerk

Als er een DHCP-server via een kabelverbinding

op het LAN-netwerk is aangesloten, krijgt deze

speler automatisch een IP-adres toegewezen.

Bij sommige thuisnetwerken is het nodig de

netwerkinstelling van de speler aan te passen nadat

de fysieke verbinding tot stand is gebracht. Pas de

[NETWERK]-instelling als volgt aan.

Voordat u het bedrade netwerk installeert,

moet u uw thuisnetwerk op een breedband-

internetverbinding aansluiten.

1. Selecteer de optie [Verbindingsinstelling] in het

menu [Instellen] en druk vervolgens op ENTER

2. Het menu [Verbindingsinstelling] verschijnt op

Meestal kunt u het best [Dynamisch] selecteren

om automatisch een IP-adres toe te wijzen.

Als er een DHCP-server in het netwerk

aanwezig is en u wilt het IP-adres met de

hand instellen, selecteer dan [Statisch] en stel

vervolgens de opties [IP Adres], [Subnet Mask],

[Gateway] en [DNS Server] met behulp van

en de cijfertoetsen in. Als u bij

het invoeren van een getal een fout maakt,

druk dan op CLEAR om het gemarkeerde

5. Vervolgens vraagt de speler u de

6. Als u bij stap 5 de optie [Test] selecteert en op

) drukt, wordt de verbindingsstatus

van het netwerk op het scherm weergegeven.

U kunt het netwerk ook testen met behulp

van de optie [Verbindingsstatus] in het menu

HB516-RD1_BDEUPPK_DUT.indd 32 2011-06-02 �� 11:03:29Aansluiten 33Aansluiten 2

Draadloze netwerkverbinding Deze verbindingsmogelijkheid maakt gebruik van een toegangspunt of een draadloze router. De netwerkconguratie en de aansluitmethode kunnen verschillen, afhankelijk van de gebruikte apparatuur en de netwerkomgeving.Deze speler is voorzien van een draadloze IEEE 802.11n-module (Dual-band, 5 GHz en 2,4 GHz band) die ook de 802.11a/b/g-standaarden ondersteunt. Voor de beste draadloze prestaties adviseren wij een gecerticeerd IEEE 802.11n Wi-Fi-netwerk te gebruiken (toegangspunt of draadloze router). VOLUMEPORTABLE IN5 V 500 mA Draadloze

communicatie Computer en/of DLNA-gecerticeerde serverToegangspunt of draadloze routerBreedband- serviceRaadpleeg de installatie-instructies die u bij het toegangspunt of de draadloze router hebt ontvangen voor meer informatie over de aansluittechniek en de netwerkinstellingen .De beste optie voor betrouwbare resultaten is een rechtstreekse kabelverbinding van de speler met de router of een kabel/DSM-modem. Als u voor een draadloze verbinding kiest, moet u er rekening mee houden dat de prestaties van uw installatie soms door andere elektronische apparaten huis of in de buurt kunnen worden gestoord.Onderstaand vindt u het beschikbare frequentiebereik en de beschikbare kanalen voor een 5 GHz band. Het is echter mogelijk dat afhankelijk van het land de gegevens enigszins afwijken of dat er beperkingen gelden. Probeer uw toegangspunt in te stellen op een ander kanaal wanneer u problemen ondervindt met de draadloze netwerkverbinding.Regio FrequentiebereikNoord-Amerika5,15-5,25 GHz (kanaal 36-48), 5,725-5,825 GHz (kanaal 149-161), 5,825-5,850 GHz (kanaal 165)Europa, UAE 5,15-5,25 GHz (kanaal 36-48)Overige 5,15-5,25 GHz (kanaal 36-48), 5,725-5,825 GHz (kanaal 149-161), 5,825- 5,850 GHz (kanaal 165) ,

Draadloos netwerk installeren Voor aansluiting op een draadloos netwerk moet de speler op netwerkcommunicatie worden afgesteld. Deze aanpassing kan in het menu [Instellen] worden uitgevoerd. Pas de [NETWERK]-instelling als volgt aan. Voordat u de speler op een netwerk aansluit, moet u het toegangspunt of de draadloze router instellen. Voorbereiding Voordat u het draadloze netwerk in gebruik kunt nemen moet u:

- het draadloze thuisnetwerk aansluiten op een breedband-internetverbinding.

- het toegangspunt of de draadloze router instellen.

- de netwerknaam (SSID) en de beveiligingscode van het netwerk kennen.1. Selecteer de optie [Verbindingsinstelling] in het menu [Instellen] en druk vervolgens op ENTER (

2. Het menu [VERBINDINGSINSTELLING] verschijnt

op het scherm. Gebruik

te selecteren en druk op ENTER (

te gaan. De bestaande netwerkinstellingen

worden door de nieuwe instellingen vervangen.

4. De speler scant alle beschikbare

toegangspunten of draadloze routers die

binnen bereik zijn en toont ze in een lijst.

om een toegangspunt of

draadloze router in deze lijst te selecteren en

druk vervolgens op ENTER (

Als uw toegangspunt of draadloze router van

een beveiliging zijn voorzien, controleert u

of de WEP- of WPA-sleutel die in de speler is

opgegeven overeenkomt met de informatie

van de router. U moet eventueel een

beveiligingscode invoeren.

Een WEP-beveiligingmodus heeft meestal 4

sleutels beschikbaar voor een toegangspunt

of draadloze router. Als uw toegangspunt

of draadloze router gebruik maakt van WEP-

beveiliging, voert u de beveiligingscode van

sleutel 'Nr. 1' in om verbinding te maken

met uw thuisnetwerk.

Een toegangspunt is een apparaat waarmee

u draadloos verbinding kunt maken met uw

Als u een pincode voor uw toegangspunt

of draadloze router kunt opgegeven,

gebaseerd op WPS (Wi-Fi Protected Setup),

drukt u op de gele (C) toets en noteert

u het codenummer dat op het scherm

wordt weergegeven. Vervolgens geeft u

deze pincode op in het instellingenmenu

van uw toegangspunt of draadloze router

om verbinding te maken. Raadpleeg de

documentatie bij uw netwerkapparaat.

[Manueel] – Het is mogelijk dat uw

toegangspunt geen netwerknaam (SSID)

uitzendt. Controleer de instellingen van uw

router met behulp van uw computer en stel uw

router in voor het uitzenden van de SSID of geef

handmatig de naam van het toegangspunt

(SSID) in het veld [Manueel] op.

[drukknop] – Als uw toegangspunt of

draadloze router de drukknopconguratiemethode

ondersteunt, selecteert u deze optie en

drukt u binnen 120 tellen op de knop op uw

toegangspunt of draadloze router. In dit geval

hoeft u de naam van het toegangspunt (SSID) en

de beveiligingscode van het toegangspunt of de

draadloze router niet te kennen.

Meestal kunt u het best [Dynamisch] selecteren

om automatisch een IP-adres toe te wijzen.

Als er een DHCP-server in het netwerk

aanwezig is en u wilt het IP-adres met de

hand instellen, selecteer dan [Statisch] en stel

vervolgens de opties [IP Adres], [Subnet Mask],

[Gateway] en [DNS Server] met behulp van

en de cijfertoetsen in. Als u bij

het invoeren van een getal een fout maakt,

druk dan op CLEAR om het gemarkeerde

7. Vervolgens vraagt de speler u de

8. Als u bij stap 7 de optie [Test] selecteert en op

) drukt, wordt de verbindingsstatus

van het netwerk op het scherm weergegeven.

U kunt het netwerk ook testen met behulp

van de optie [Verbindingsstatus] in het menu

Belangrijke informatie over

netwerkverbindingen:

Problemen bij het tot stand brengen van een

netwerkverbinding kunt u vaak oplossen door

de router of de modem te resetten. Nadat u de

speler op het thuisnetwerk hebt aangesloten,

schakelt u de stroom even uit of maakt u de

stroomkabel van de router van het thuisnetwerk

of de kabelmodem los. Vervolgens schakelt u

de stroom weer in en/of sluit u de stroomkabel

Uw internetleverancier (ISP) kan contractueel

bepalen hoeveel voor internet geschikte

apparaten u op één internetaansluiting mag

aansluiten. Neem voor meer informatie contact

op met uw internetleverancier.

Pioneer is niet verantwoordelijk voor storingen

in de speler en/of de internetverbinding

ten gevolge van communicatiefouten/

storingen die verband houden met uw

breedbandinternetaansluiting of andere

aangesloten apparatuur.

De functies van BD-ROM schijven die via een

internetverbinding beschikbaar zijn, worden niet

door ons ontwikkeld of geleverd en wij zijn dan

ook niet verantwoordelijk voor de functionaliteit

of beschikbaarheid ervan. Bepaalde aan

schijven gerelateerde inhoud die via een

internetaansluiting beschikbaar kan komen, is

mogelijk niet voor deze speler geschikt. Als u

vragen hebt over dergelijk materiaal, neem dan

contact op met de producent van de schijf.

Bepaald internetmateriaal kan een

internetverbinding met een grotere bandbreedte

Zelfs als de speler op de juiste wijze is

aangesloten en gecongureerd, is het mogelijk

dat bepaald internetmateriaal niet op de

juiste wijze werkt door internetopstoppingen,

de kwaliteit of de bandbreedte van uw

internetverbinding of problemen bij de

leverancier van het materiaal.

Het is mogelijk dat een aantal functies van de

internetverbinding niet beschikbaar is wegens

bepaalde beperkingen die door de leverancier

van uw breedband-internetverbinding (ISP) zijn

Alle kosten, inclusief de kosten van

telefoonverbindingen die door uw

internetprovider aan u in rekening worden

gebracht, komen voor uw rekening.

Voor een kabelaansluiting op deze speler is een

10 Base-T of 100 Base-TX LAN-poort nodig. Als

uw internetleverancier een dergelijke aansluiting

niet toestaat, kunt u de speler niet aansluiten.

Voor het gebruik van een xDSL-service moet u

een router aansluiten.

Voor het gebruik van DSL-diensten is een

DSL-modem vereist en voor het gebruik van

kabelmodemdiensten is een kabelmodem

vereist. Afhankelijk van de toegangsmethode

van, en de abonnementsovereenkomst met,

uw internetleverancier is het mogelijk dat u de

internetverbindingsfunctie van deze speler niet

kunt gebruiken of dat uw internetleverancier

beperkingen heeft gesteld aan het aantal

apparaten dat u gelijktijdig kunt aansluiten.

(Als uw serviceprovider het abonnement heeft

beperkt tot één apparaat, is het mogelijk dat u

met deze speler geen verbinding met internet

kunt maken als u al een computer op internet

Mogelijk is het gebruik van een router niet

of slechts onder beperkende voorwaarden

toegestaan, afhankelijk van het beleid van

uw internetleverancier en de door deze

bedongen beperkingen. Neem voor meer

informatie rechtstreeks contact op met uw

internetleverancier.

Draadloze netwerken gebruiken een

radiofrequentie van 2,4 GHz die ook door

andere huishoudelijke apparaten zoals mobiele

telefoons, Bluetooth®-apparaten en magnetrons

worden gebruikt en daardoor kunnen worden

Schakel alle niet gebruikte netwerkapparaten in

uw thuisnetwerk (LAN) uit. Sommige apparaten

kunnen netwerkverkeer veroorzaken.

Plaats de speler zo dicht mogelijk bij het

toegangspunt voor een betere ontvangst

Soms kunt u ook een betere ontvangst bereiken

door het toegangspunt of de draadloze router

ten minste 45 cm boven de vloer te plaatsen.

U kunt ook proberen de stand van de speler te

veranderen en ervoor te zorgen dat niets zich

tussen de speler en het toegangspunt bevindt.

De ontvangstkwaliteit via een draadloze

verbinding is afhankelijk van allerlei factoren

zoals het type toegangspunt, de afstand tussen

de speler en het toegangspunt en de plaats van

Stel uw toegangspunt of draadloze router in op

de infrastructuurmodus. De ad-hocmodus wordt

HB516-RD1_BDEUPPK_DUT.indd 35 2011-06-02 �� 11:03:30Aansluiten36Aansluiten 2

aansluiten De speler kan in een USB-apparaat opgeslagen lms, muziek en fotobestanden afspelen. Inhoud van een USB-apparaat

afspelen 1. Plaats een USB-apparaat in de USB-poort zodat het goed vast zit.VOLUMEPORTABLE IN 5 V 500 mA 2. Druk op HOME MENU ( n

). 3. Gebruik de toetsen A/D om [Film], [Foto] of [Muziek] te selecteren en druk vervolgens op ENTER ( b

). 4. Gebruik de toetsen W/S om de optie [USB] te selecteren en druk vervolgens op ENTER ( b

). 5. Gebruik de toetsen W/S/A/D om een bestand te selecteren en druk op PLAY of ENTER (

b ) om het bestand af te spelen.6. Maak het USB-apparaat voorzichtig los.

y Voor het openen van bestanden (lm, foto en muziek) ondersteunt deze speler USB-ashgeheugens en volgens FAT 16, FAT 32 en NTFS geformatteerde harde schijven (HDD). Voor het opnemen van BD-Live en audio-cd’s worden alleen volgens FAT 16 en FAT 32 geformatteerde media ondersteund. Gebruik het USB-ashgeheugen of een externe HDD die volgens FAT16 of FAT32 zijn geformatteerd wanneer u BD-Live of audio-cd’s wilt opnemen.

y U kunt een USB-apparaat gebruiken voor plaatselijke opslag van BD-Live schijven via internet.

y Dit apparaat ondersteunt tot 8 partities van een USB-apparaat.

y Koppel een USB-apparaat nooit los wanneer de speler is ingeschakeld (afspelen, kopiëren enz.).

y USB-apparaten die na aansluiting op een computer de installatie van extra programma’s vereisen, worden niet ondersteund.

y USB-apparaat: USB-apparaat dat USB 1.1 en USB 2.0 ondersteunt.

y Film-, muziek- en fotobestanden kunnen afgespeeld worden. Voor informatie over het gebruik van elk bestand, kijk op de relevante pagina’s.

y We raden aan regelmatig back-ups te maken om gegevensverlies te voorkomen.

y Als u een USB-verlengkabel, een USB-hub of een USB-multireader gebruikt, wordt de USB-geheugenstick mogelijk niet herkend

y Bepaalde USB-apparaten zijn niet geschikt voor dit apparaat.

y Digitale camera’s en mobiele telefoons worden niet ondersteund.

y De USB-poort van het toestel kan niet worden aangesloten op de computer. Het toestel kan niet gebruikt worden als opslagtoestel. ,

De Setup-instellingen

aanpassen U kunt de instellingen van de speler in het menu [Instellen] wijzigen.1. Druk op HOME MENU ( n

). 2. Gebruik A/D om [Instellen] te selecteren en druk vervolgens op ENTER ( b

). Het [Instellen] menu verschijnt.3. Selecteer de eerste setup-optie met W/S

en druk op D om naar het tweede niveau te gaan.4. Gebruik de toetsen W/S om een tweede setup-optie te selecteren en druk op ENTER ( b

) om naar het derde niveau te gaan.5. Gebruik de toetsen W/S om de gewenste instelling te selecteren en druk op ENTER ( b

) om uw selectie te bevestigen. Menu [SCHERM]

Beeldverhouding Selecteer de hoogte-breedteverhouding (aspect ratio) die met uw tv overeenstemt.[4:3 Letterbox]Kies dit als u een standaard 4:3 monitor hebt. Toont lms met balken boven en onder het beeld.[4:3 Pan Scan]Kies dit als u een standaard 4:3 monitor hebt. De beelden worden bijgesneden om uw tv-scherm te vullen. Beide kanten van het beeld wordt afgesneden.[16:9 Origineel]Selecteren indien een 16:9 breedbeeld-tv is aangesloten. Het beeld met de verhouding 4:3 wordt weergegeven met de oorspronkelijke hoogte-breedteverhouding van 4:3. Links en rechts van het beeld worden zwarte randen weergegeven.[16:9 Volledig]Selecteren indien een 16:9 breedbeeld-tv is aangesloten. Het beeld met de verhouding 4:3 wordt horizontaal aangepast (in lineaire proporties) en schermvullend weergegeven.U kunt de opties [4:3 Letter Box] en [4:3 Pan Scan] niet selecteren wanneer voor de resolutie een waarde is ingesteld van meer dan 720p. ,

HB516-RD1_BDEUPPK_DUT.indd 37 2011-06-02 �� 11:03:31Instellen van systeem38

Instellen van systeem

Hiermee stelt u de uitgangsresolutie van het HDMI-

en Component-Video-signaal in. Zie pagina 28 en

69 voor meer informatie over de instelling van de

Als uw HDMI OUT-uitgang is aangesloten op de

tv voor het verstrekken van scherminformatie

(EDID), wordt automatisch de meest geschikte

resolutie voor de tv geselecteerd.

Voert 1080 beeldlijnen progressieve video uit.

Voert 1080 beeldlijnen interlaced video uit.

Voert 720 beeldlijnen progressieve video uit.

Voert 576 beeldlijnen progressieve video uit.

Voert 576 beeldlijnen interlaced video uit.

Wanneer de resolutie is ingesteld op 1080p,

selecteert u [24 Hz] voor een vloeiende weergave

van lmmateriaal (1080p/24 Hz) op een HDMI-

compatibel scherm met 1080p/24 Hz-invoer.

Wanneer u [24 Hz] selecteert, is het mogelijk

dat het beeld enigszins wordt verstoord

wanneer er tussen video- en lmmateriaal

wordt geschakeld. Selecteer in dat geval

Zelfs wanneer [1080p fullHD beeld]

is ingesteld op [24 Hz], als uw tv niet

compatibel is met 1080p/24 Hz, zal de

werkelijke beeldfrequentie van de video-

uitvoer worden aangepast aan de indeling

van de videobron en nooit hoger zijn dan

De resolutie van de video-uitvoer is van

verschillende factoren afhankelijk. Zie

“Resolutie video-uitvoersignaal” op pagina

HDMI Kleur instelling.

Selecteer het type uitvoer van de HDMI UIT-stekker.

Raadpleeg voor deze instelling de handleidingen

van uw weergavetoestel.

Selecteer deze optie wanneer u een HDMI-

weergaveapparaat aansluit.

Selecteer deze optie wanneer u een DVI-

weergaveapparaat aansluit.

Selecteer het type uitvoermodus voor het afspelen

van Blu-ray 3D-schijven.

Een Blu-ray 3D-schijf wordt net als bij het

afspelen van normale BD-ROM's uitgevoerd in

Blu-ray 3D-schijven worden in 3D-modus

HB516-RD1_BDEUPPK_DUT.indd 38 2011-06-02 �� 11:03:31Instellen van systeem 39

Instellen van systeem

Kies een taal voor het [Instellen] menu en onscreen

Disk Menu/Audio disk/

Selecteer tijdens het afspelen van een dvd de

gewenste taal voor de audiotrack (schijf audio),

ondertitels en het schijfmenu.

Verwijst naar de oorspronkelijke taal waarin de

schijf is opgenomen.

) om een andere taal te

selecteren. Gebruik de nummertoetsen en

) om de overeenkomende

4-cijferige code in te voeren volgens de

taalcodelijst op pagina 66.

[uit] (alleen ondertiteling schijf)

De ondertiteling uitschakelen.

Afhankelijk van het type schijf is het mogelijk

dat de door u gekozen taalinstelling niet werkt.

Voor een zo goed mogelijke geluidsweergave kunt

u het scherm Speaker Setup gebruiken om het

volume van de aangesloten luidsprekers en de

afstand van de luidsprekers tot de luisterpositie in

te stellen. Gebruik de test om het volume van de

luidsprekers op een gelijk niveau af te stellen.

Selecteer de luidspreker die u wilt aanpassen.

Hiermee kunt u het volume voor de

afzonderlijke luidsprekers aanpassen.

Hiermee kunt u de ideale afstand tussen de

afzonderlijke luidsprekers en de luisterpositie

[Test/Stop testtoon]

De luidsprekers zenden een testtoon uit.

Instellen van systeem

Soms treedt er bij digitale tv een vertraging

tussen het beeld en het geluid op. In dat geval

kunt u de vertraging compenseren door een

vertraging voor het geluid in te stellen, zodat het

geluid daadwerkelijk ‘wacht’ op het bijbehorende

beeld. Dit wordt HD AV-synchronisatie genoemd.

om door de vertragingswaarden te

bladeren. U kunt een waarde opgeven tussen de 0

Post DRC (Dynamisch Bereik

Hierdoor kunt u bijvoorbeeld het geluid van een

lm met een lager geluidsvolume beluisteren

zonder dat het geluid minder helder wordt.

Schakelt deze functie uit.

Comprimeert het dynamisch bereik van het

Dolby Digital, Dolby Digital Plus of het Dolby

TrueHD audio-uitgangssignaal.

Het dynamisch bereik van het Dolby TrueHD

audio-uitgangssignaal is stelt zichzelf in.

Het dynamisch bereik van het Dolby Digital- en

het Dolby Digital Plus-uitgangssignaal kunt u

op dezelfde wijze instellen als de modus [aan].

U kunt de DRC-instelling alleen wijzigen

wanneer er geen schijf in het apparaat aanwezig

is of wanneer het apparaat volledig is gestopt.

De instellingen voor [SLOT] zijn alleen van invloed

op het afspelen van BD-ROM's en DVD's.

Als u functies wilt gebruiken wanneer [SLOT] is

ingesteld, moet u de beveiligingscode van vier

Als u nog geen wachtwoord hebt opgegeven,

wordt u gevraagd dit te doen. Voer een

wachtwoord van vier cijfers tweemaal in en druk

) om een nieuw wachtwoord aan te

U kunt een wachtwoord aanmaken of een

bestaand wachtwoord wijzigen.

Voer een wachtwoord van vier cijfers tweemaal

wachtwoord aan te maken.

Geef het huidige wachtwoord op en druk op

). Voer een wachtwoord van vier

cijfers tweemaal in en druk up ENTER (

een nieuw wachtwoord aan te maken.

Indien u uw wachtwoord vergeet

Als u het wachtwoord vergeet, kunt u dit

verwijderen door de volgende stappen uit te

1. Als de speler een schijf bevat, verwijdert u de

2. Selecteer de optie [Wachtwoord] in het menu

3. Voer met de cijfertoetsen '210499' in. Het

geregistreerde wachtwoord wordt gewist.

Als u een fout maakt voordat u op ENTER

) hebt gedrukt, drukt u op CLEAR. Voer

vervolgens het juiste wachtwoord in.

Instellen van systeem

Blokkeert het afspelen van geclassiceerde dvd’s

op grond van hun inhoud. (Niet alle schijven zijn

Classicatie (1) bevat de meeste beperkingen

en niveau (8) de minste.

Als u dit selecteert, is het ouderlijk toezicht

('parental control') niet actief en wordt de schijf

volledig afgespeeld.

Blu-ray disk Beoordeling

Geef een leeftijdslimiet voor het afspelen van

de Bd-rom op. Voer met de cijfertoetsen een

leeftijdslimiet in voor het weergeven van de

Alle BD-ROM's kunnen worden afgespeeld.

BD-ROM’s met de betreende classicatie

kunnen niet worden afgespeeld.

De [Blu-ray disk Beoordeling] wordt alleen

toegepast voor Blu-rayschijven die zijn

voorzien van een Advanced Rating Control.

Raadpleeg de lijst op pagina 65 en geef de code op

van de regio waarop de classicatie van de dvd is

De [NETWERK]-instellingen zijn noodzakelijk voor

het gebruik van BD-Live en online functies.

Verbindingsinstelling

Als uw thuisnetwerkomgeving klaar is voor het

aansluiten van de speler, moet u de speler met het

oog op de netwerkcommunicatie instellen op een

draadloze of bekabelde verbinding. (Zie 'Aansluiten

op uw thuisnetwerk' op pagina 31-35.)

Als u op deze speler de netwerkstatus

controleren of een verbinding met het netwerk en

Live functies gebruikt worden.

Internettoegang is toegestaan voor alle

[Gedeeltelijk toegestaan]

Internettoegang is alleen toegestaan voor

BD-Live inhoud met eigenaarscerticaat.

Internettoegang en AACS Online functies zijn

verboden voor alle BD-Live inhoud zonder

Internettoegang is verboden voor alle BD-Live

HB516-RD1_BDEUPPK_DUT.indd 41 2011-06-02 �� 11:03:31Instellen van systeem42

Instellen van systeem

ARC (Audio Return Channel)-functie

U kunt de ARC-functie [aan] en [uit] zetten. Met

behulp van de ARC-functie kan een tv met HDMI

de audiostream naar de HDMI-uitgang van deze

speler sturen. Zie pagina 26 voor meer informatie

DivX® VOD OVER DIVX VIDEO: DivX® is een digitaal

videoformaat dat door DivX, Inc. is gecreëerd. Dit

is een ocieel DivX Certied® apparaat dat DivX-

video kan afspelen. Ga naar de website divx.com

voor meer informatie en software-hulpmiddelen

om uw bestanden in DivX-video’s om te zetten.

OVER DIVX VIDEO-ON-DEMAND: dit DivX Certied®-

apparaat moet worden geregistreerd om

gekochte DivX Video-on-Demand (VOD) lms af

te kunnen spelen. Zoek voor de registratiecode in

het DivX VOD-gedeelte in het instellingenmenu

van uw apparaat. Ga naar vod.divx.com voor

meer informatie over hoe u uw registratie moet

Toont de registratiecode van de speler.

Deactiveert de speler en toont de

Alle video's die met de registratiecode van de

speler via DivX VOD zijn gedownload, kunnen

alleen worden afgespeeld op dit apparaat.

Auto Power uitschakelen

De screensaver verschijnt wanneer u het systeem

ongeveer vijf minuten in de stopstand laat staan.

Als u deze optie op [aan] zet, schakelt het apparaat

zichzelf automatisch uit binnen 25 minuten vanaf

het moment dat de screensaver zichtbaar is. Als

u deze optie uitschakelt [uit], blijft de screensaver

actief tot u het apparaat bedient.

[Fabrieksinstelling]

Hierdoor wordt de speler naar zijn

oorspronkelijke fabrieksinstellingen teruggezet.

[BD-LIVE opslag wissen]

Initialiseert de inhoud van BD-Live vanaf de

aangesloten usb-memorystick.

Als u de optie [Fabrieksinstelling] wilt

gebruiken om de oorspronkelijke

fabrieksinstellingen te herstellen, moet u

de activering van alle online diensten en de

netwerkinstellingen opnieuw instellen.

Toont de huidige softwareversie.

) om de kennisgeving van

Network Service Disclaimer weer te geven.

HB516-RD1_BDEUPPK_DUT.indd 42 2011-06-02 �� 11:03:31Instellen van systeem 43

Instellen van systeem

U kunt naar wens een bepaalde geluidsmodus

instellen. Druk een paar keer op SOUND tot de

gewenste geluidsmodus op het display aan de

voorkant van het apparaat of op het tv-scherm

zichtbaar is. De weergegeven onderwerpen voor

de equalizer kunnen verschillen, afhankelijk van de

gekozen geluidsbronnen en eecten.

[Mode 1]: Door deze slanke luidsprekers aan

te sluiten, bereik je een prachtige ruimtelijke

geluidsweergave. (S-BD515FS)

[Mode 2]: Door deze soundbar-luidsprekers

aan te sluiten bereik je een prachtige ruimtelijke

geluidsweergave. (S-BD616SB)

[Bypass]: Software met meerkanaals surround-

sound wordt volgens de oorspronkelijke opname

[Bass Blast]: In deze stand worden de lage tonen

van de linker en rechter frontluidsprekers en van de

subwoofer extra versterkt.

[Zangstem]: Met behulp van deze modus wordt

het geluid van de menselijke stem bijzonder helder

[Game]: Deze stand is speciaal ontwikkeld voor

een dynamische geluidsweergave van videogames.

[Nacht]: Als u in de late uren lms wilt kijken

zonder anderen te storen, is dit de ideale stand.

[Mus. ReTouch]: Stand waarmee u de kwaliteit van

het geluid kunt verbeteren bij het luisteren naar

mp3-muziekbestanden en ander gecomprimeerd

geluid. Deze modus is alleen geschikt voor het

afspelen van tweekanaals bronmateriaal. Voor

Dolby Digital, Dolby Digital Plus en Dolby True HD

is deze optie voor tweekanaals en multichannel

bronnen beschikbaar.

[Loudness]: Hierdoor kunt u de weergave van de

hoge en lage tonen verbeteren.

Het menu [HOME] gebruiken Het menu Home verschijnt wanneer u op HOME MENU ( n ) drukt. Gebruik de toetsen W/S/A/ D om de categorie te selecteren en druk op ENTER (

a [Film] - Video-inhoud afspelen. b [Muziek] - Audio-inhoud afspelen. c [Foto] - Foto's weergeven. d [Online] - Toont het Online startscherm. e [Invoer] - Hiermee wijzigt u de invoermodus. f [Instellen] - De systeeminstellingen aanpassen. Een schijf afspelen

ert 1. Druk op B (OPEN/CLOSE) en leg een schijf in de schijade.2. Druk op B (OPEN/CLOSE) om de schijade te sluiten.De meeste audio-cd's, BD-ROM's en dvd-rom's starten automatisch.3. Druk op HOME MENU ( n

). 4. Gebruik de toetsen A/D om [Film] of [Muziek] te selecteren en druk op ENTER ( b

). 5. Selecteer [Blu-ray disk], [DVD], [VR] of [Audio] met de toetsen W/S en druk vervolgens op ENTER ( b

y De in deze handleiding beschreven afspeelfuncties zijn niet voor alle bestanden en media beschikbaar. Afhankelijk van allerlei factoren kunnen bepaalde functies beperkt beschikbaar zijn.

y Afhankelijk van de BD-ROM titels is het mogelijk dat u een USB-aansluiting nodig hebt om het bestand af te kunnen spelen.

y Een DVD-schijf die is opgenomen in de DVD-VR modus, wordt niet afgespeeld, indien de opname niet genaliseerd is.

y Sommige DVD-schijven zijn opgenomen met CPRM (Copy Protection for Recordable Media) kopieerbeveiliging. Dit toestel ondersteunt dit soort schijven niet. ,

Een bestand op een schijf/

USB-apparaat afspelen

yui Deze speler kan video-, audio- en fotobestanden afspelen, die op de disc of USB-stick zijn opgeslagen.1. Plaats een gegevensschijf in de lade of sluit een USB-apparaat aan.2. Druk op HOME MENU ( n

). 3. Gebruik de toetsen A/D om [Film], [Foto] of [Muziek] te selecteren en druk vervolgens op ENTER ( b

). 4. Gebruik de toetsen W/S om de optie [Data] of [USB] te selecteren en druk vervolgens op ENTER ( b

). 5. Gebruik de toetsen W/S/A/D om een bestand te selecteren en druk op d (PLAY) of ENTER ( b ) om het bestand af te spelen. HB516-RD1_BDEUPPK_DUT.indd 44 2011-06-02 �� 11:03:31Bedienen 45

Blu-ray 3D-schijven afspelen

Deze speler kan Blu-ray 3D-schijven afspelen die

afzonderlijke weergaven bevatten voor het linker-

Om Blu-ray 3D-schijftitels in 3D-modus

stereoscopisch af te spelen moet u het

Controleer of uw tv voor 3D geschikt is en

een of meer HDMI (3D) ingangen heeft.

Om 3D te ervaren moet u waarschijnlijk een

afspelen wel of geen Blu-ray 3D-schijf is.

Sluit een HDMI-kabel (Type A, High Speed

HDMI™-kabel met ethernet) op de HDMI-

uitgang van de speler en de HDMI-ingang

(OPEN/CLOSE) en leg een schijf in

Het afspelen start automatisch.

4. Zie voor meer aanwijzingen de

gebruikershandleiding van uw voor

3D-weergave geschikte televisie.

Om het stereoscopische 3D-eect te verbeteren

kunt u de weergave-instellingen aanpassen en

voor uw tv scherpstellen.

Door langdurig naar stereoscopisch

3D-materiaal te kijken kunt u last krijgen van

duizeligheid en vermoeidheid.

Zieken, kinderen (vooral jonger dan 6 jaar)

en zwangere vrouwen kunnen beter niet

naar lms in 3D-modus kijken.

Als u tijdens het kijken naar 3D-materiaal

hoofdpijn krijgt, vermoeidheid voelt

of duizelig wordt, is het verstandig het

afspelen te stoppen en even uit te rusten.

De ongekende mogelijkheden

BD-ROM dat BD-Live (BD-ROM versie 2 Proel 2)

ondersteunt heeft een netwerkuitbreidingsfunctie

waarmee u, door dit apparaat aan te sluiten op

internet, gebruik kunt maken van meer functies,

zoals het downloaden van nieuwe lmtrailers.

1. Controleer de netwerkverbinding en

netwerkinstellingen (pagina 31-35).

2. Bevestig een USB-opslagapparaat in de USB-

poort op het frontpaneel.

Een USB-geheugen is nodig voor het

downloaden van extra bonuscontent.

Afhankelijk van de schijf is de BD-Live functie

misschien niet beschikbaar indien de [BD-Live

verbinding] optie ingesteld is [Gedeeltelijk

4. Plaats een BD-ROM schijf met BD-Live

De bediening kan afwijken, afhankelijk van de

schijf. Raadpleeg de gebruikershandleiding die

bij de schijf is geleverd.

Ontkoppel het aangesloten USB-apparaat

niet tijdens het downloaden van beeld- en/of

audiomateriaal of wanneer er nog een Blu-ray-

schijf in de schijade zit. Als u dit advies niet

opvolgt, kan het aangesloten USB-apparaat

beschadigd worden en werken de BD-Live-

functies niet meer met het beschadigde USB-

apparaat samen. Als het aangesloten USB-

apparaat per abuis beschadigd is, kunt u het

met uw PC opnieuw formatteren en opnieuw

samen met deze speler gebruiken.

De toegang tot bepaalde BD-Live-inhoud

kan in bepaalde regio's naar inzicht van de

provider worden beperkt.

Het laden en starten van BD-Live inhoud

kan enkele minuten duren.

netwerkserver afspelen

Deze speler kan via uw thuisnetwerk lm-, muziek-

en fotobestanden afspelen die zich op een

computer of een DLNA-server bevinden.

1. Controleer de netwerkverbinding en

3. Gebruik de toetsen

om [Film], [Foto] of

[Muziek] te selecteren en druk vervolgens op

4. Selecteer een DLNA-mediaserver of een

gedeelde map op uw computer met de toetsen

en druk vervolgens op ENTER (

Druk op de groene knop (B) als u de beschikbare

mediaserver opnieuw wilt scannen.

5. Gebruik de toetsen

bestand te selecteren en druk op ENTER (

om het bestand af te spelen.

De vereisten waaraan de bestanden moeten

voldoen vindt u op pagina 11.

U kunt wel de miniaturen van onspeelbare

bestanden weergeven, maar u kunt deze

bestanden niet op deze speler afspelen.

De namen van het ondertitelbestand en het

lmbestand moeten dezelfde zijn en deze

bestanden moeten zich in dezelfde map

De afspeel- en bedieningskwaliteit kan

worden beïnvloed door de kwaliteit van uw

Afhankelijk van uw pc-omgeving is

het mogelijk dat u problemen met de

DTCP-IP wordt niet ondersteund.

Uw netwerkgebruikersnaam en

Afhankelijk van uw pc-omgeving kan het nodig zijn

dat u de naam van de netwerkgebruiker en een

wachtwoord moet invoeren om een gedeelde map

1. Het toetsenbordmenu verschijnt automatisch

als een netwerkgebruikersnaam en een

wachtwoord vereist zijn.

2. Gebruik de toetsen

teken te selecteren en druk vervolgens op

) om uw selectie op het virtuele

toetsenbord te bevestigen.

Als u een letter met een accentteken wilt

opgeven, drukt u op DISPLAY (

[Spatie] – Een spatie op de positie van de

[<–] – verwijdert het teken voor de

[ABC / abc / #+-=&] – De menu-instellingen

voor toetsenbord wijzigen in hoofdletters,

kleine letters of symbolen.

3. Wanneer u uw gebruikersnaam en wachtwoord

voor het netwerk hebt opgegeven, selecteert u

) om de map te openen.

Om het u gemakkelijk te maken worden uw

netwerkgebruikersnaam en wachtwoord in

een geheugen opgeslagen nadat u de map

hebt geopend. Als u de gebruikersnaam en het

wachtwoord voor het netwerk niet wilt opslaan,

drukt u voordat u de map opent op de rode (A)

toets om het kruisje uit het selectievakje [Onthoud]

Basisfuncties voor video- en

Druk tijdens het afspelen op

Druk tijdens het afspelen op

(PLAY) om het afspelen te hervatten.

Beeld-voor-beeld afspelen

Druk tijdens het afspelen van een lm op

Druk herhaaldelijk op

beelden frame voor frame weer te geven.

om tijdens het afspelen over

te schakelen op versnelde weergave vooruit of

U kunt tussen de verschillende afspeelsnelheden

schakelen door herhaaldelijk op

Speelsnelheid vertragen

U kunt verschillende slowmotion-snelheden

kiezen terwijl het afspelen is onderbroken, door

Naar het volgende/vorige

hoofdstuk/nummer/bestand

Druk tijdens het afspelen op

het volgende nummer of bestand te gaan of terug

te gaan naar het begin van het huidige nummer of

Druk twee keer kort op

om terug te gaan naar

het vorige hoofdstuk/nummer/bestand.

In de bestandslijst van een server staan mogelijk

vele verschillende typen inhoud in één map. Druk

om naar de vorige of

de volgende inhoud van hetzelfde type te gaan.

Basisfuncties voor foto-inhoud

Een diavoorstelling (slideshow)

Een diapresentatie stoppen

(STOP) terwijl de diapresentatie loopt.

Een diapresentatie pauzeren

(PAUSE/STEP) terwijl de diapresentatie

(PLAY) om de diapresentatie opnieuw te

Naar de vorige of volgende foto

Wanneer u foto’s schermvullend weergeeft, kunt

te drukken om naar de vorige of

volgende foto te gaan.

Schijfmenu gebruiken

Schijfmenu weergeven

Nadat u een schijf die een menu bevat hebt

geladen, verschijnt meestal eerst het schijfmenu.

Als u het schijfmenu tijdens het afspelen wilt

weergeven, drukt u op MENU.

Pop-upmenu weergeven

Sommige BD-ROM schijven bevatten pop-

upmenu’s die tijdens het afspelen verschijnen.

Druk tijdens het afspelen op POPUP/TOP MENU

en gebruik de toetsen

Afhankelijk van de schijf slaat het apparaat het punt

(STOP) hebt gedrukt.

(Hervatten/stoppen)' kort op het scherm

wordt weergegeven, drukt u op

afspelen (vanaf het opgeslagen punt) te hervatten.

(STOP) drukt of de schijf uit

de schijade verwijdert, verschijnt '

stop)' op het scherm. Hierbij wordt het opgeslagen

stoppunt door het apparaat gewist.

Het punt waarop het afspelen wordt hervat

is mogelijk gewist, toen er op een toets is

gedrukt (bijvoorbeeld;

De functie voor afspelen hervatten werkt

niet bij BD-ROM-schijven met BD-J.

Als u tijdens het afspelen van een

interactieve BD-ROM titel één keer op

(STOP) drukt, wordt het apparaat volledig

uitgeschakeld (Volledige stop).

Geavanceerd afspelen

erotu Druk tijdens het afspelen herhaaldelijk op REPEAT ( h ) om een gewenste herhaalmodus te selecteren. Blu-rayschijf/DVD j A- – Het geselecteerde gedeelte wordt continu herhaald. j Hoofdstuk – Het momenteel geselecteerde hoofdstuk wordt continu herhaald. j Titel – De momenteel geselecteerde titel wordt continu herhaald.Druk een paar keer op REPEAT ( h ) om [uit] te selecteren en naar normaal afspelen terug te gaan.Audio-cd’s/muziekbestanden ; Track– Het geselecteerde nummer of bestand wordt continu herhaald. : All – Alle nummers of bestanden worden continu herhaald. l – De nummers of bestanden worden in willekeurige volgorde afgespeeld. l: All – Alle nummers of bestanden worden in willekeurige volgorde afgespeeld. k A-B – Het geselecteerde gedeelte wordt continu herhaald. (Alleen audio-cd’s)Druk op CLEAR om naar de normale afspeelsnelheid terug te gaan.

y Als u tijdens [Herhaal Hoofdstuk/Track] een keer op V drukt, wordt de functie 'Afspelen herhalen' geannuleerd.

y Bij bepaalde schijven en titels werkt deze functie niet. ,

Een bepaald gedeelte herhalen

erot Deze speler kan een door u geselecteerd gedeelte van een bestand herhalen.1. Druk tijdens het afspelen op REPEAT ( h

) om [A-] te selecteren aan het begin van het gedeelte dat u wilt herhalen.2. Druk aan het einde van het gedeelte op ENTER (

b ). Het geselecteerde gedeelte wordt continu herhaald. 3. Druk een paar keer op REPEAT ( h ) om [Uit] te selecteren en naar normaal afspelen terug te gaan.

y U kunt geen deelpunt korter dan 3 seconden selecteren.

y Bij bepaalde schijven en titels werkt deze functie niet. ,

De afspeelweergave vergroten

eroyi 1. Tijdens het afspelen of pauzeren drukt u herhaaldelijk op ZOOM om het [Zoomen] menu te openen. 2. Gebruik de rode (A) of groene (B) toets om het beeld in of uit te zoomen. U kunt het gezoomde beeld verplaatsen met de toetsen W/S/A/D . 3. Druk op de gele toets (C) om naar de normale beeldgrootte terug te gaan.4. Druk op RETURN ( x ) om het menu [Zoomen] te sluiten. HB516-RD1_BDEUPPK_DUT.indd 49 2011-06-02 �� 11:03:32Bedienen50

U kunt beginnen met afspelen vanaf een totaal

van negen punten die in het geheugen worden

Een markering invoeren

1. Druk tijdens het afspelen op het gewenste punt

op MARKER. Het markeerpictogram verschijnt

even op het tv-scherm.

2. Door stap 1 te herhalen kunt u totaal negen

markeringen toevoegen.

Gemarkeerde scènes terugzoeken

1. Druk op SEARCH zodat het zoekmenu op het

scherm wordt weergegeven.

2. Druk op een nummertoets om een

markeringnummer dat u wilt oproepen,

te selecteren. Het afspelen start vanaf de

1. Druk op SEARCH zodat het zoekmenu op het

scherm wordt weergegeven.

om een markeringsnummer te

het Marker Zoeken menu te verwijderen.

Afhankelijk van de schijven, titels en

mogelijkheden van de server werkt deze

functie niet altijd.

Als de betreende titel zich de Complete

) bevindt, is gewijzigd of als

u de schijf uit de speler haalt, worden alle

gemarkeerde punten gewist.

Wanneer de totale lengte van de titel korter

dan 10 seconden is, is deze functie niet

Het zoekmenu gebruiken

Met behulp van het zoekmenu kunt u het punt

waar u het afspelen wilt starten gemakkelijk

1. Druk tijdens het afspelen op SEARCH om het

zoekmenu weer te geven.

om tijdens het afspelen 15

seconden vooruit of achteruit te gaan. U kunt

een punt dat u wilt overslaan selecteren door

ingedrukt te houden.

Het afspelen vanaf een gemarkeerde

1. Druk op SEARCH zodat het zoekmenu op het

scherm wordt weergegeven.

om een markeringsnummer te

markeren. Gebruik de toetsen

) om het afspelen vanaf de

gemarkeerde scène te starten.

Afhankelijk van de schijven, titels en

mogelijkheden van de server werkt deze

functie niet altijd.

Deze functie werkt mogelijk niet, afhankelijk

van het bestandstype en de mogelijkheden

Een bestand met ondertitels

Als de naam van het ondertitelbestand niet

gelijk is aan die van het lmbestand, moet u het

ondertitelbestand voordat u de lm afspeelt

selecteren in het menu [Film].

het ondertitelbestand dat u wilt afspelen.

van het ondertitelbestand ongedaan te maken.

Wanneer u het lmbestand afspeelt wordt ook

het ondertitelbestand weergegeven.

Als u tijdens het afspelen op

wordt de selectie van de ondertitel geannuleerd.

Deze functie is niet beschikbaar wanneer

u een bestand op een server via het

thuisnetwerk wilt afspelen.

Dit apparaat onthoudt de laatste scène van de

laatste schijf die is afgespeeld. De laatste scène

blijft in het geheugen staan, zelfs als u de schijf uit

het apparaat verwijdert of het apparaat uitschakelt.

Wanneer u een schijf laadt met daarop een scène

die is opgeslagen in het geheugen, wordt de scène

automatisch herinnerd.

De functie Laatste Scène Geheugen voor

een vorige schijf wordt gewist zodra er een

andere schijf afgespeeld wordt.

Deze functie werkt, afhankelijk van de schijf,

De geheugenfunctie voor de laatste scène

werkt niet bij BD-ROM-schijven met BD-J.

De speler onthoudt geen instellingen van

een schijf als u de speler uitschakelt voordat

het afspelen van de schijf is gestart.

Opties tijdens het weergeven

Tijdens het schermvullend weergeven van foto’s

hebt u verschillende keuzemogelijkheden.

1. Druk tijdens het schermvullend weergeven van

) om het optiemenu op te

2. Gebruik de toetsen

a Huidige foto/Totaalaantal foto's –

volgende foto weer te geven.

een diavoorstelling te starten of te

c Kies Muziek – Selecteer de

achtergrondmuziek voor de

diavoorstelling (pagina 52).

d Muziek – Druk op ENTER (

achtergrondmuziek te starten of te

g Eect – Gebruik de toetsen

een overgang tussen de foto's in een

diavoorstelling te selecteren.

h Snelheid – Gebruik de toetsen

een vertragingstijd tussen de foto's in een

) om het optiemenu te

Muziek en foto’s tegelijk

Tijdens het luisteren naar uw muziekbestanden

kunt u ook fotobestanden weergeven.

1. Druk tijdens het schermvullend weergeven van

) om het optiemenu op te

) om het menu [Kies Muziek].

3. Gebruik de toetsen

selecteren en druk vervolgens op ENTER (

De apparaten die u kunt selecteren zijn

verschillend afhankelijk van de locatie van

het fotobestand dat u beeldschermvullend

Schijf, USB Schijf, USB Gedeelde map

een bestand of een map

bovenste map weer te geven.

Wanneer u een muziekbestand op een server

selecteert, kunt u geen map selecteren. U kunt

alleen bestanden selecteren.

) om de muziekselectie te voltooien.

HB516-RD1_BDEUPPK_DUT.indd 52 2011-06-02 �� 11:03:33Bedienen 53Bedienen 4

Beeldscherminformatie

(OSD) U kunt verschillende soorten informatie óver en instellingen van de inhoud weergeven en aanpassen. Inhoudsinformatie op het

beeldscherm weergeven

eroy 1. Druk tijdens het afspelen op DISPLAY ( m ) om verschillende soorten informatie over het afspelen weer te geven.a Titel – huidige titel/totaal aantal titelsb Hoofdstuk – huidig hoofdstuk/totaal aantal hoofdstukkenc Tijd – verstreken afspeeltijd/totale afspeelduurd Audio – de geselecteerde audiotaal of -kanaale Ondertiteling – geselecteerde ondertitelingf Hoek – geselecteerd hoek/totaal aantal hoekeng Beeldverhouding – geselecteerde hoogte-breedteverhouding voor de tvh Beeldmodus – geselecteerde beeldmodus2. Gebruik de toetsen W/S om een optie te selecteren.3. Gebruik A/D om de geselecteerde optiewaarde aan te passen.4. Druk op RETURN ( x ) om het schermmenu te sluiten.

y Als er een paar seconden niet op een toets wordt gedrukt, verdwijnt het schermmenu.

y Op bepaalde schijven kan er geen titelnummer worden geselecteerd.

y Afhankelijk van de schijven en de titels kunnen de beschikbare onderwerpen variëren.

y Tijdens het afspelen van een interactieve Blu-ray disk kan informatie over de instelling worden weergegeven maar deze kan niet worden gewijzigd. ,

1. Druk tijdens het afspelen op DISPLAY (

tijd zoekenbox toont de verstreken afspeeltijd.

2. Selecteer de optie [Tijd] en geef vervolgens

van links naar rechts de gewenste starttijd op in

uren, minuten, en seconden.

Om bijvoorbeeld een scène op 2 uur, 10

minuten en 20 seconden te vinden, voert u

om tijdens het afspelen 60

seconden vooruit of achteruit te gaan.

) om het afspelen vanaf het

geselecteerde tijdstip te starten.

Deze functie is niet bij alle schijven of titels

Deze functie werkt mogelijk niet, afhankelijk

van het bestandstype en de mogelijkheden

U hoort een ander geluid

1. Druk tijdens het afspelen op DISPLAY (

het schermmenu weer te geven.

2. Gebruik de toetsen

de gewenste audiotaal en

het audionummer of audiokanaal.

Sommige schijven stellen u in staat om

ondertiteling selecties alleen via het

schijfmenu te wijzigen. In dit geval drukt

u op de toets POPUP/TOP MENU of MENU

en kiest u de juiste audio-optie in het

Meteen nadat u naar een ander geluid bent

geschakeld, kan er een tijdelijke discrepantie

optreden tussen de weergaven en het

Op een BD-ROM wordt de meervoudige

audio-indeling (5.1- of 7.1-kanaals) op het

schermmenu weergegeven met [MultiCH].

Een taal voor de ondertiteling

1. Druk tijdens het afspelen op DISPLAY (

het schermmenu weer te geven.

2. Gebruik de toetsen

3. Gebruik de toetsen

voor de ondertiteling te selecteren.

) om het schermmenu te

Sommige schijven stellen u in staat om

ondertiteling selecties alleen via het

schijfmenu te wijzigen. Indien dit het geval is

drukt u op POPUP/TOP MENU of MENU knop

en kiest u de juiste taal uit de keuzes van het

Vanuit een andere hoek kijken

Als de schijf scènes bevat die met verschillende

camerastandpunten zijn opgenomen, kunt u tijdens

het afspelen naar een ander camerastandpunt

1. Druk tijdens het afspelen op DISPLAY (

het schermmenu weer te geven.

2. Gebruik de toetsen

3. Gebruik de toetsen

) om het schermmenu te

De hoogte-breedteverhouding

van het tv-beeld aanpassen

Tijdens het afspelen kunt u de ingestelde hoogte-

breedteverhouding van het tv-beeld aanpassen.

1. Druk tijdens het afspelen op DISPLAY (

het schermmenu weer te geven.

3. Gebruik de toetsen

) om het schermmenu te

Ook als u in het schermmenu de waarde van

de optie [Beeldverhouding] wijzigt, wordt

de optie [Beeldverhouding] in het menu

[Instellen] niet gewijzigd.

De ondertitel-codepagina

Als de ondertiteling van een lm niet goed loopt,

kunt u de ondertitelcodepagina wijzigen om het

ondertitelbestand correct weer te geven.

1. Druk tijdens het afspelen op DISPLAY (

het afspeelmenu weer te geven.

3. Gebruik de toetsen

) om het schermmenu te

Tijdens het afspelen kunt u de optie [Beeldmodus]

1. Druk tijdens het afspelen op DISPLAY (

het schermmenu weer te geven.

de optie [Beeldmodus].

3. Gebruik de toetsen

) om het schermmenu te

De optie [Gebr. Inst.] instellen

1. Druk tijdens het afspelen op DISPLAY (

het schermmenu weer te geven.

de optie [Beeldmodus].

3. Gebruik de toetsen

selecteren en druk vervolgens op ENTER (

4. Gebruik de toetsen

voor [Beeldmodus] aan te passen.

Selecteer de optie [Standaard] en druk

vervolgens op ENTER (

instellingen naar de fabrieksinstelling terug te

5. Gebruik de toetsen

te selecteren en druk vervolgens op ENTER (

U kunt een bepaald nummer of alle nummers

van een audio-cd naar een USB-opslagapparaat

1. Bevestig een USB-opslagapparaat in de USB-

poort op het frontpaneel.

(OPEN/CLOSE) en plaats een audio-

sluiten. Het afspelen start automatisch.

3. Druk op DISPLAY (

) om het optiemenu weer

U kunt alle muziek op de audio-cd opnemen.

4. Gebruik de toetsen

een nummer in het menu

dat u wilt kopiëren en druk op ENTER (

Herhaal deze stap om zoveel mogelijk nummers

Selecteer alle nummers op een

Selecteer in het pop-upmenu

een coderingsoptie (128, 192 of

320 kbps of Verliesloos)

Annuleert de opname en gaat

terug naar het vorige scherm.

6. Gebruik de toetsen

7. Gebruik de toetsen

doelmap voor de kopieën te selecteren.

Als u een nieuwe map wilt maken, gebruikt u

Voer met het virtuele toetsenbord een

mapnaam in en druk op ENTER terwijl [OK] is

8. Gebruik de toetsen

te selecteren en druk op ENTER (

opname van een audio-cd te starten.

Als u tijdens het opnemen van een audio-cd

wilt stoppen, drukt u op ENTER (

9. Er verschijnt een bericht wanneer het opnemen

van de audio-cd is voltooid. Druk op ENTER (

om het muziekbestand te controleren dat u in

de bestemmingsmap hebt aangemaakt.

De onderstaande tabel bevat een overzicht

van de gemiddelde opnametijden met

bijvoorbeeld een snelheid van 192 Kbps

vanaf een nummer met een afspeeltijd van

4 minuten naar een muziekbestand.

Stopmodus Tijdens afspelen

De opnametijden in de bovenstaande tabel

zijn bij benadering.

De werkelijke riptijd voor een USB-

geheugenstick is afhankelijk van de

mogelijkheden van de USB-geheugenstick.

Zorg ervoor dat u minimaal 50 MB vrije

geheugenruimte nodig hebt wanneer u op

een USB-geheugenstick opneemt.

Voor een goede opname moet het

fragment langer zijn dan 20 seconden.

Schakel de speler niet uit en trek de USB-

geheugenstick niet uit de speler tijdens het

opnemen van een audio-cd.

Het zonder toestemming van de eigenaars

van het auteursrecht maken van kopieën

van auteursrechtelijk beschermd materiaal,

waaronder begrepen computerprogramma’s,

bestanden, tv- en radio-uitzendingen en

geluidsopnamen, kan worden aangemerkt

als een inbreuk op het auteursrecht en

strafrechtelijk worden vervolgd.

Het is verboden deze apparatuur voor de

bovengenoemde doeleinden te gebruiken.

Neem uw verantwoordelijkheid

Respecteer auteursrechten

U kunt een iPod op dit systeem afspelen. Raadpleeg

de gebruikershandleiding bij de iPod voor meer

Als u video’s en foto’s op de iPod wilt weergeven

Gebruik een video-aansluiting via het VIDEO UIT-aansluitpunt aan de achterzijde van

dit apparaat. Selecteer de geschikte video-

ingangsmodus op de tv.

Afhankelijk van uw iPod, dient u ervoor te

zorgen dat u Videos > Video instellingen

selecteert en op uw iPod voor TV Uit de

optie Ask of Aan instelt. Raadpleeg de

gebruikershandleiding bij uw iPod voor meer

informatie over de video-instellingen.

U kunt alleen foto’s weergeven wanneer dit

apparaat zich in de modus iPod IN bevindt. U

kunt de foto’s bovendien alleen weergeven als

diavoorstelling. Om foto’s op een tv weer te

geven, moet u een diavoorstelling op uw iPod

starten. Raadpleeg de gebruikershandleiding

bij uw iPod voor meer informatie over een

Schakel dit apparaat uit en zet het geluid

zo zacht mogelijk voordat u een iPod op dit

1. Sluit de houder zodanig aan dat de markering

zich aan de onderkant bevindt. Plaats uw

Sluit de iPod stevig aan.

Als u dit apparaat inschakelt, wordt uw iPod

automatisch ingeschakeld en opgeladen.

2. Selecteer een bestand via

) om het bestand af te spelen.

De iPod weergeven op het

1. Sluit de iPod stevig aan.

3. Selecteer [Muziek] of [Film] met de toetsen

Zodra u het andere apparaat hebt aangesloten

(cd of USB), selecteert in het menu de iPod.

4. Gebruik de toetsen

bestand te selecteren en druk op ENTER (

om het bestand af te spelen.

De modus iPod IN U kunt de afstandsbediening die bij de iPod is

geleverd, gebruiken om uw iPod te bedienen.

1. Sluit de houder zodanig aan dat de markering

zich aan de onderkant bevindt.

Plaats uw iPod in de houder.

Sluit de iPod stevig aan.

Als u dit apparaat inschakelt, wordt uw iPod

automatisch ingeschakeld en opgeladen.

2. Druk op INPUT/TUNER om de modus iPod IN te

W/S/A/D Een optie in het menu

/ENTER De muziek of video afspelen.

M Het afspelen onderbreken.

Om het afspelen te hervatten,

Een nummer of video vooruit-

V Naar het volgende/vorige

nummer of videobestand

REPEAT De gewenste herhaalmodus

), Uit (geen weergave).

Dit systeem is compatibel met audio en video

van de iPod (4e generatie), iPod nano, iPod

classic, iPod mini, iPod touch en iPhone (iPod

shue wordt niet ondersteund).

Het foutbericht ‘CHECK IPOD’ (iPod

controleren) of Aangesloten model

iPod wordt niet ondersteund’ wordt

weergegeven wanneer:

uw iPod niet beschikbaar is voor de

functie die u wilt gebruiken.

Als dit apparaat een foutbericht toont, volg

het bericht dan op. Het foutbericht ‘CHECK IPOD’ (iPod controleren) of ‘Controleer uw

iPod’ wordt weergegeven wanneer:

de communicatie tussen dit apparaat en

Verwijder uw iPod en plaats deze

vervolgens weer terug in de houder van

dit apparaat wanneer:

uw iPod niet goed is aangesloten.

dit apparaat uw iPod herkent als een

de accu van uw iPod bijna leeg is.

De accu moet opnieuw worden geladen.

Als de batterij van uw iPod bijna leeg

is, kan het wat langer duren voordat uw

iPod weer volledig is opgeladen.

De compatibiliteit met uw iPod is afhankelijk

De bediening van de iPod Touch en iPhone

verschilt van uw iPod. Het is mogelijk dat u

een aanvullende bedieningsmogelijkheid

nodig hebt om ze met dit apparaat te

gebruiken. (bijv. ‘slide to unlock’ ofwel

‘openschuiven om te ontgrendelen’)

Als u bijvoorbeeld een toepassing op de

iPod Touch of iPhone wilt gebruiken, wilt

bellen of een sms-bericht wilt verzenden,

moet u de iPod Touch of iPhone eerst uit

het iPod-dock van dit apparaat verwijderen.

Dit apparaat is ontwikkeld en getest voor

de softwareversie van iPod/iPhone, zoals

vermeld op de website van Pioneer.

Het installeren van andere software op uw

iPod/iPhone dan die welke op de website

van Pioneer is vermeld, kan incompatibiliteit

met dit apparaat veroorzaken.

De videokwaliteit is afhankelijk van het

videobronmateriaal op uw iPod

In het geval van problemen met uw iPod,

gaat u naar www.apple.com/support/iPod.

Zorg ervoor dat de antennes zijn aangesloten.

Naar de radio luisteren

1. Druk op INPUT/TUNER totdat RADIO (FM) in

het display verschijnt. De radiotuner stemt nu

af op het radiostation waarop u het laatst hebt

2. Houd TUNE (-/+) ongeveer twee seconden

ingedrukt totdat de frequentie-indicatie wordt

gewijzigd. Het zoeken stopt zodra een zender

wordt ontvangen. Of druk herhaaldelijk op

3. Pas het volume aan met de draaiknop VOLUME

op het voorpaneel of met de toetsen VOL (-/+)

op de afstandsbediening.

Radiostations programmeren

U kunt 50 FM-voorkeuzestations instellen.

Zet het volume zo laag mogelijk voordat u begint

met het zoeken van zenders.

1. Druk op INPUT/TUNER totdat RADIO (FM) in het

2. Selecteer de gewenste frequentie met TUNE

3. Wanneer u op ENTER (

) drukt, knippert er een

voorkeuzenummer in het display.

voorgeprogrammeerde frequentie te selecteren.

). Het radiostation wordt

6. Herhaal stap 2 tot 5 om meer station op te

Een opgeslagen station

voorkeuzenummer te selecteren dat u wilt

2. Wanneer u op CLEAR drukt, wordt het

voorkeuzenummer knipperend in het display

3. Druk nogmaals op CLEAR om het geselecteerde

voorkeuzenummer te verwijderen.

Alle opgeslagen stations

Houd CLEAR twee seconden in gedrukt.

‘Verwijder alles’ wordt weergegeven. Druk

nogmaals op CLEAR. Alle opgeslagen stations

Een slecht FM-signaal

Druk op de blauwe (D) (ST/MONO) knop op de

afstandsbediening. Hiermee schakelt u van een

stereo naar een mono weergave en is de ontvangst

radiostation weergeven

De FM-tuner is voorzien van het RDS-systeem

(Radio Data System). Hiermee wordt er informatie

weergegeven over het radiostation waarnaar u

luistert. Druk regelmatig op RDS om tussen de

verschillende soorten gegevens te schakelen.

(Naam van het programma)

De naam van het kanaal wordt

weergegeven in het display.

(Herkenning van het type programma)

Het type programma (bijvoorbeeld Jazz

of Nieuws) wordt weergegeven in het

Een tekstbericht met speciale informatie

van de zender. Deze tekst schuift door

(De tijd van het kanaal)

De datum en tijd zoals ze worden

uitgezonden door het station.

HB516-RD1_BDEUPPK_DUT.indd 59 2011-06-02 �� 11:03:34Bedienen60

Met de Online-functie kunt u via het internet

verschillende content-diensten gebruiken.

1. Controleer de netwerkverbinding en

3. Gebruik de toetsen

om de optie [Online]

te selecteren en druk vervolgens op ENTER (

4. Gebruik de toetsen

om een online dienst

te selecteren en druk op ENTER (

Voor meer informatie over elke dienst kunt

u contact opnemen met de inhoudprovider

of de ondersteuningslink voor de dienst

De inhoud van Online-diensten en aan deze

diensten gerelateerde informatie, inclusief

gebruikersinterfaces, kan worden gewijzigd.

Ga voor de meest actuele informatie naar

de website van elke service.

Het gebruik van online-functies via een

draadloze netwerkverbinding kan een

verkeerde streaming-snelheid veroorzaken

door storing van huishoudelijke apparaten

die identieke radiofrequenties gebruiken.

Pioneer respecteert het privacybeleid

dat hierop betrekking heeft en past dit

ook op uw privacy en uw wettelijke

rechten toe wanneer u onlinediensten

van gebruikersnamen, wachtwoorden en

andere inloginformatie voorziet en wanneer

deze door Pioneer worden opgeslagen. Zie

voor meer informatie over dit onderwerp

het privacybeleid van Pioneer ("Pioneer

Privacy Policy") op de website van Pioneer.

De stroom wordt niet

Bevestig de netkabel goed in het stopcontact.

Het apparaat start niet met

Plaats een afspeelbare schijf. (Controleer het type schijf, kleursysteem

Leg de schijf met de afspeelkant naar beneden.

Plaats de schijf correct in de cd-lade.

Maak de schijf schoon.

Annuleer de Classicatiefunctie of verander het Classicatieniveau.

De hoek kan niet worden

Op de dvd-video die u afspeelt zijn geen verschillende

camerastandpunten (multi-angles) opgenomen.

Ik kan geen lm-, foto- of

muziekbestanden afspelen.

De bestanden zijn niet opgenomen in een formaat dat de speler kan

De speler ondersteunt de codec van het lmbestand niet.

De afstandsbediening

functioneert niet goed.

De afstandsbediening is niet op de afstandssensor van het apparaat

De afstandsbediening is te ver van het apparaat.

Er is een hindernis aanwezig tussen de afstandsbediening en het

De batterijen in de afstandsbediening zijn leeg.

De speler is op de stroom

aangesloten, maar schakelt

U kunt de recorder als volgt resetten:

1. Houd de toets STANDBY/ON minimaal 5 seconden ingedrukt.

Hierdoor zal de recorder uitschakelen en weer inschakelen.

2. Trek de stekker uit het stopcontact, wacht 5 seconden en steek de

stekker weer in het stopcontact.

Het apparaat functioneert niet

BD-Live functie werkt niet.

De aangesloten USB-geheugenstick heeft niet genoeg opslagruimte .

Sluit een USB-geheugenstick aan met minstens 1 GB vrij beschikbare

Zorg dat het apparaat goed is aangesloten op het LAN-netwerk en

toegang heeft tot internet (zie pagina 31-35).

Uw breedbandsnelheid is te traag voor het gebruik van BD-

Live functies. Wij adviseren u contact op te nemen met uw

internetprovider en deze om een hogere breedbandsnelheid te

De optie [BD-LIVE aansluiting] in het menu [Instellen] is ingesteld op

[Verboden].Stel de optie in op [Toegestaan].

Streaming-video-diensten

(zoals YouTube enz.) kunnen

tijdens het afspelen vaak

stoppen of 'bueren'.

De snelheid van uw breedband-internetverbinding is waarschijnlijk

niet hoog genoeg voor streaming-video-diensten. Wij adviseren

u contact op te nemen met uw internetprovider en deze om een

hogere breedbandsnelheid te vragen.

bestanden van uw computer

of een mediaserver worden

niet weergegeven in de

Er is een rewall of antivirusprogramma op uw mediaserver

actief. Schakel de rewall of het antivirusprogramma op uw pc of

De speler heeft geen verbinding met het LAN (Local Area Network)

waarop uw pc of mediaserver zijn aangesloten.

Kan de speler niet verbinden

met het toegangspunt of de

draadloze LAN-router.

Het is mogelijk dat de draadloze verbinding wordt gestoord door een

of meer huishoudelijke apparaten die radiofrequenties gebruiken.

Verplaats de speler hier vandaan.

Het toegangspunt wordt niet

vermeld in de lijst met namen

Het is mogelijk dat het toegangspunt of de draadloze LAN-router hun

SSID niet uitzenden. Stel uw toegangspunt zo in dat zijn SSID via uw

computer wordt uitgezonden.

Mogelijk is het beschikbare frequentiebereik en zijn de beschikbare

kanalen die deze speler ondersteunt, niet ingesteld voor uw

netwerkapparaat, bijvoorbeeld een toegangspunt.

Probeer het frequentiebereik en het kanaal in te stellen op het

Selecteer het geschikte video-ingangssignaal op de tv waardoor het

beeld van het speler op het beeldscherm van de tv verschijnt.

Zorg dat de videoverbinding stevig is aangesloten.

Mogelijk ondersteunt uw tv de resolutie die u voor de speler

hebt ingesteld, niet. Stel een resolutie in die door uw tv wordt

De HDMI-uitgang van de speler is aangesloten op een dvi-apparaat

dat de kopieerbeveiligingsfunctie niet ondersteunt.

Er verschijnt beeldruis

U speelt een disc af die opgenomen is met een kleurensysteem dat

niet bij uw tv past.

Stel een resolutie in die uw tv accepteert.

Bij het afspelen van een

3D-schijf worden geen

3D-beelden weergegeven.

Gebruik een HDMI-kabel (Type A, High Speed HDMI™-kabel met

ethernet) om de speler op uw tv aan te sluiten.

Het is mogelijk dat uw televisie het 'HDMI 3D mandatory format' niet

De optie [3D Modus] in het menu [Instellen] is uitgeschakeld ([Uit]).

Er is geen geluid of het geluid

Het apparaat is op scannen, slow motion of pauzeren ingesteld.

Het volume is te laag.

Controleer of de luidsprekerkabel goed is aangesloten (pagin 16).

Informatie over dit product is beschikbaar op de website van Pioneer. Op deze website vindt u informatie

over het bijwerken (updaten) en het onderhoud/repareren van deze speler.

HB516-RD1_BDEUPPK_DUT.indd 63 2011-06-02 �� 11:03:346 BijlageBijlage64Bijlage 6

afstandsbediening Met de onderstaande toetsen kunt u de tv functies bedienenBedieningstoetsen voor de tvDruk op Kunt u 1 (TV POWER) De tv in en uitschakelen.INPUTDe ontvanger van de tv tussen de tv en andere signaalontvangers schakelen..CH +/–Scant omhoog of omlaag door opgeslagen kanalen.VOL +/–Het volume van de tv regelen.Afhankelijk van het apparaat dat wordt aangesloten, is het mogelijk dat u bepaalde toetsen niet kunt gebruiken voor de bediening van uw tv. ,

De afstandsbediening instellen

voor de bediening van uw tv U kunt uw tv bedienen met de bijgeleverde afstandsbediening. Als uw tv op de hieronder getoonde lijst staat, kunt u de code van de bijbehorende fabrikant ingeven.1. Houd de toets 1 (TV POWER) ingedrukt en gebruik de cijfertoetsen om de code van de fabrikant van uw tv op te geven (zie de onderstaande tabel)Merk CodenummerPioneer 1 (Standaard)Sony 2, 3Panasonic 4, 5Samsung 6, 7LG 8, 92. Laat de toets 1 (TV POWER) los om de instelling te voltooien.Afhankelijk van uw tv kan het zijn dat uw tv niet reageert op bepaalde of alle toetsen, zelfs niet nadat u de juiste fabrikantscode hebt ingevoerd. Wanneer u de batterijen van de afstandsbediening vervangt, wordt het codenummer dat u hebt opgegeven, mogelijk vervangen door de standaardinstelling. Geef nogmaals het juiste codenummer op. HB516-RD1_BDEUPPK_DUT.indd 64 2011-06-02 �� 11:03:34Bijlage 65

Kies een regiocode uit deze lijst.

Regio Code Regio Code Regio Code Regio Code

Afghanistan AF Argentinië AR Australië AU Oostenrijk AT België BE Bhoetan BT Bolivia BO Brazilië BR Cambodia KH Canada CA Chili CL China CN Colombia CO Congo CG Costa Rica CR Kroatië HR Tsjechië CZ Denemarken DK Ecuador EC Egypte EG El Salvador SV Ethiopië ET Fiji Eilanden FJ Finland FI Frankrijk FR Duitsland DE Groot-Brittannië GB Griekenland GR Groenland GL Hong Kong HK Hongarije HU India IN Indonesië ID Israël IL Italië IT Jamaica JM Japan JP Kenia KE Koeweit KW Libië LY Luxemburg LU Maleisië MY Maldiven MV Mexico MX Monaco MC Mongolië MN Marokko MA Nepal NP Nederland NL Nederlandse

Antillen AN Nieuw-Zeeland NZ Nigeria NG Noorwegen NO Oman OM Pakistan PK Panama PA Paraguay PY Filippijnen PH Polen PL Portugal PT Roemenië RO Russische

Federatie RU Saudi-Arabië SA Senegal SN Singapore SG Slowakije SK Slovenië SI Zuid-Afrika ZA Zuid-Korea KR Spanje ES Sri Lanka LK Zweden SE Zwitserland CH Taiwan TW Thailand TH Turkije TR Oeganda UG Oekraïne UA Verenigde Staten US Uruguay UY Oezbekistan UZ Viëtnam VN Zimbabwe ZW HB516-RD1_BDEUPPK_DUT.indd 65 2011-06-02 �� 11:03:34Bijlage66

Aan de hand van deze lijst kunt u de gewenste taal voor de volgende startinstellingen invoeren: [Audio disk],

BONUSVIEW™ en de logo’s zijn handelsmerken

van de Blu-ray Disc Association.

is een handelsmerk van de Blu-Ray organisatie.

Oracle en Java zijn gedeponeerde

handelsmnerken van Oracle en/of aan Oracle

gelieerde ondernemingen. Andere namen zijn

handelsmerken van hun respectieve eigenaren.

HDMI, het HDMI Logo en High-Denition Multimedia

Interface zijn handelsmerken of gedeponeerde

handelsmerken van HDMI Licensing LLC in de

Verenigde Staten en in andere landen.

Geproduceerd onder licentie van Dolby

Laboratories. Dolby en het dubbele D-symbool

zijn handelsmerken van Dolby Laboratories.

DivX®, DivX Certied® en de daarmee

geassocieerde logo’s zijn handelsmerken van

DivX, Inc. en worden onder licentie gebruikt.

Gefabriceerd onder licentie van de volgende

Amerikaanse patenten: 5,451,942; 5,956,674;

5,974,380; 5,978,762; 6,226,616; 6,487,535;

7,392,195; 7,272,567; 7,333,929; 7,212,872 en

andere verleende en aangevraagde Amerikaanse

en wereldwijde patenten. DTS en het DTS-

symbool zijn gedeponeerde handelsmerken en

DTS-HD, DTS-HD Master Audio | Essential en de

DTS-logo’s zijn handelsmerken van DTS, Inc. Het

zijn handelsmerken, servicemerken of

certiceringsmerken van de Digital Living

Het Wi-Fi CERTIFIED-logo is een

certiceringsmerk van de Wi-Fi Alliance.

De Wi-Fi Protected Setup Mark is een

handelsmerk van de Wi-Fi Alliance.

“x.v.Colour”, en zijn

handelsmerken van Sony Corporation.

'AVCHD' en het 'AVCHD'-logo zijn handelsmerken

“Made for iPod” en “Made for iPhone” betekent

dat een elektronisch accessoire speciaal

voor aansluiting op een iPod of iPhone is

ontwikkeld en door de ontwerper volgens de

kwaliteitsnormen van Apple is goedgekeurd.

Apple is niet verantwoordelijk voor de werking

van dit apparaat of het voldoen ervan aan de

veiligheidsnormen en de wettelijke normen.

Houd rekening met de mogelijkheid dat het

gebruik van dit accessoire bij een iPod of iPhone

de draadloze prestaties ervan kan beïnvloeden.

iPhone, iPod, iPod classic, iPod nano en iPod

touch zijn handelsmerken van Apple Inc. die in

de Verenigde Staten en andere landen wettig zijn

YouTube™ is een handelsmerk van Google Inc.

Picasa™ Web Albums is een handelsmerk van

Dit product bevat technologie die eigendom

is van Microsoft Corporation en deze kan niet

worden gebruikt of gedistribueerd zonder een

licentie van Microsoft Licensing, Inc.

Resolutie video-uitvoer

Bij afspelen van beveiligde media

HDMI OUT COMPONENT VIDEO OUT HDMI aangesloten HDMI ontkoppeld

Bij afspelen van beveiligde media

HDMI OUT-aansluiting

Wanneer u handmatig een resolutie selecteert,

en vervolgens de HDMI-stekker aansluit op uw

tv en uw tv dit niet accepteert, dan wordt de

resolutie instelling ingesteld op [Auto].

Als u een resolutie kiest die uw tv niet accepteert,

verschijnt er een waarschuwing. Wanneer u de

resolutie hebt gewijzigd, en er geen beeld wordt

weergegeven, wacht u ongeveer 20 seconden.

Hierna wordt automatisch de vorige resolutie

weer ingesteld.De beeldfrequentie voor een

video-uitvoer van 1080p wordt automatisch

ingesteld op 24 Hz of 50 Hz, afhankelijk van de

capaciteit en voorkeur van de aangesloten tv en

gebaseerd op de video framesnelheid van de

COMPONENT VIDEO OUT-

Videostroom van de Blu-rayschijf of dvd kan

upscaling van analoge uitvoer voorkomen.

VIDEO OUT-aansluiting

De signalen van een VIDEO OUT-aanlsuiting worden

altijd uitgevoerd met een resolutie van 576i.

HB516-RD1_BDEUPPK_DUT.indd 69 2011-06-02 �� 11:03:36Bijlage70

Gebruikstemperatuur 5 °C tot 35 °C Relatieve vochtigheid 5 % tot 85 %

DIGITAL IN (OPTICAL) 3 V (p-p), optische aansluiting x 1

Uitgangsvermogen (RMS)

Totaal 560 W Voorzijde 180 W × 2 (1 kHz , 4 ohm, THD 10 %)

Sub-Woofer 200 W (100 Hz , 3 ohm, THD 10 %)

Laser Halfgeleiderlaser

golengte 405 nm / 650 nm

Signaalsysteem Standaard PAL/NTSC-kleuren-tv

Frequentierespons 20 Hz tot 18 kHz (48 kHz, 96 kHz, 192 kHz bemonstering)

Harmonische storing Minder dan 0,05%

Dynamisch bereik Beter dan 80 dB LAN-poort Ethernet-aansluiting x 1, 10BASE-T/100BASE-TX Draadloos LAN (ingebouwde

Geïntegreerde IEEE 802.11n (5 GHz en 2,4 GHz band) voor draadloze

toegang tot het netwerk, compatibel met 802.11a/b/g Wi-Fi-

Gewogen impedantie 4 ohm Netto gewicht 1,9 kg

Ontwerp en specicaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Omgaan met het apparaat

Het apparaat verzenden

Bewaar de originele verzenddoos en

verpakkingsmaterialen. Als u het apparaat

moet verzenden, kunt u het apparaat voor een

maximale bescherming weer inpakken zoals het

oorspronkelijk in de fabriek is gedaan.

Houd het oppervlak van de behuizing schoon

Gebruik geen vluchtige stoen, zoals

insecticiden, in de buurt van het apparaat.

Als u druk uitoefent wanneer u het apparaat

afneemt, kan het oppervlak beschadigd raken.

Zorg dat de behuizing niet langdurig in

aanraking komt met rubberen of plastic

Het apparaat reinigen

Gebruik een zachte, droge doek om het apparaat

te reinigen. Als de oppervlakken extreem vuil

zijn, gebruikt u een zachte doek met een milde

zeepoplossing. Gebruik geen sterke oplosmiddelen

als alcohol, benzine of thinner. Deze producten

kunnen het oppervlak van het apparaat

Het apparaat onderhouden

Het apparaat is een high-tech, precisie-apparaat.

Wanneer de optische lens of onderdelen van het

schijfstation vuil of versleten zijn, kan dit ten koste

gaan van de beeldkwaliteit. Voor meer informatie

kunt u contact opnemen met een geautoriseerd

servicecentrum bij u in de buurt.

Opmerkingen over schijven

Raak de afspeelzijde van de schijf niet aan.

Houd de schijf aan de randen vast zodat u geen

vingerafdrukken op het oppervlak maakt. Plak nooit

papier of plakband op de schijf.

Berg de schijf na het spelen op in het bijbehorende

doosje. Stel de schijf niet bloot aan direct zonlicht,

of hittebronnen en laat de schijf nooit liggen in een

in de zon geparkeerde auto.

Vingerafdrukken en stof op de schijf kunnen zorgen

voor een slechte beeldkwaliteit en geluidsstoringen.

Reinig de schijf voordat u deze afspeelt, met een

schone doek. Wrijf de schijf voorzichtig vanuit het

Gebruik geen sterke oplosmiddelen, zoals alcohol,

benzine, thinner, commercieel verkrijgbaar

reinigingsmiddelen of anti-statische spray die is

bedoeld voor oudere vinyl platen.

Belangrijke informatie

met betrekking tot de

Voor alle informatie, gegevens, documenten,

communicaties, downloads, bestanden, teksten,

afbeeldingen, foto's, grasche voorstellingen,

video's, webcasts, publicaties, hulpprogramma's,

bronnen, software, code, programma's, applets,

widgets, toepassingen, producten en andere

inhoud ('Inhoud') en alle services en aanbiedingen

('Services') die via een derde partij (elk een

'Serviceprovider') wordt geleverd of beschikbaar

wordt gesteld, geldt dat de Serviceprovider hier

volledig verantwoordelijk voor is.

De beschikbaarheid van en toegang tot de Inhoud

en Services die via het PIONEER-apparaat door

de Serviceprovider worden verschaft kunnen

op elk gewenst moment zonder voorafgaande

kennisgeving worden gewijzigd, inclusief, maar niet

beperkt tot opschorting, verwijdering, beëindiging

van alle of een deel van de Inhoud of Services.

Als u vragen of problemen hebt met betrekking

tot de Inhoud of Diensten, raadpleegt u de website

van de Serviceprovider voor de meest actuele

informatie. PIONEER is niet verantwoordelijk of

aansprakelijk voor de klantenservice met betrekking

tot de Inhoud en Diensten. Alle vragen of

serviceverzoeken met betrekking tot de Inhoud of

Diensten moeten rechtstreeks worden gericht aan

de desbetreende Inhoud en Dienstenproviders.

PIONEER is niet verantwoordelijk voor de Inhoud

of Diensten die door de Serviceprovider wordt

verstrekt of voor de wijzigingen, verwijdering of

beëindiging van dergelijke Inhoud of Diensten

en biedt geen garantie ten aanzien van de

beschikbaarheid of toegankelijkheid van dergelijke

De licenties voor de open source software die

gebruikt wordt in deze speler kunt u vinden aan

het eind van dit document.

HB516-RD1_BDEUPPK_DUT.indd 73 2011-06-02 �� 11:03:36Bijlage74

aquí ofrecemos el texto original (en ingles).

De licenties voor de open source software die is toegepast in deze disc-speler worden hieronder vermeld. Om vergissingen uit te sluiten,

hebben we hierbij de oorspronkelijke (Engelse) tekst vermeld.

HB516-RD1_BDEUPPK_DUT.indd 74 2011-06-02 �� 11:03:36Bijlage 75

Hierbij verklaart Pioneer dat het toestel BCS-

SB616 (BCS-FS515) in overeenstemming

is met de essentiële eisen en de andere

relevante bepalingen van richtlijn 1999/5/

Uitgegeven door Pioneer Corporation.
