| Producttype | Afzuigkap |
| Merk | HOTPOINT-ARISTON |
| Model | HNP 9.6 AM XHA |
| Afmetingen (H x B x D) | 61-82 x 89.9 x 50 cm |
| Diameter van de afvoerbuis | 150 mm |
| Voeding | 230 V ~ 50 Hz |
| Totaal opgenomen vermogen | 210 W |
| Verlichting | 2 halogeenlampen 20 W (12 V, fitting G4) |
| Aantal snelheden | 3 snelheden + Boosterfunctie |
| Bedieningstype | Aanraaktoetsen |
| Vetfilter | Metaal, wasbaar (minstens eenmaal per maand) |
| Koolstoffilter | Vervanging elke 20 maanden (niet wasbaar) |
| Minimale veiligheidsafstand | 65 cm boven een gasfornuis, 55 cm boven een elektrisch fornuis |
| Speciale functies | Timer, filterverzadigingswaarschuwing, reset |
| Onderhoud | Maandelijks de buiten- en binnenkant reinigen met een neutraal schoonmaakmiddel |
| Lampen vervangen | Bescherming demonteren met een schroevendraaier, identieke lampen gebruiken |
| Veiligheid | Uitschakelen voor onderhoud, niet gebruiken zonder filters, niet flamberen onder de afzuigkap |
| Installatie | Versie voor buitenafvoer of recirculatie (optioneel koolstoffilterkit) |
| Repareerbaarheid | Filters toegankelijk, lampen vervangbaar door gebruiker, voedingskabel vervangbaar door service |
| Normen | Conform aan CE-richtlijnen 2006/95/EG en 2004/108/EG |
Veelgestelde vragen - HNP 9.6 AM XHA HOTPOINT-ARISTON
Gebruikersvragen over HNP 9.6 AM XHA HOTPOINT-ARISTON
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Afzuigkap in PDF-formaat gratis! Vind uw handleiding HNP 9.6 AM XHA - HOTPOINT-ARISTON en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. HNP 9.6 AM XHA van het merk HOTPOINT-ARISTON.
GEBRUIKSAANWIJZING HNP 9.6 AM XHA HOTPOINT-ARISTON
Gebruiksaanwijzing,2
Attentie,16
Service,29
Installatie,51
PYRAMID bediening,52
Onderhoud en verzorging,53
Storingen en oplossingen,54
PL
Polski
Instrukcja obsługi
OKAP
Spis treści

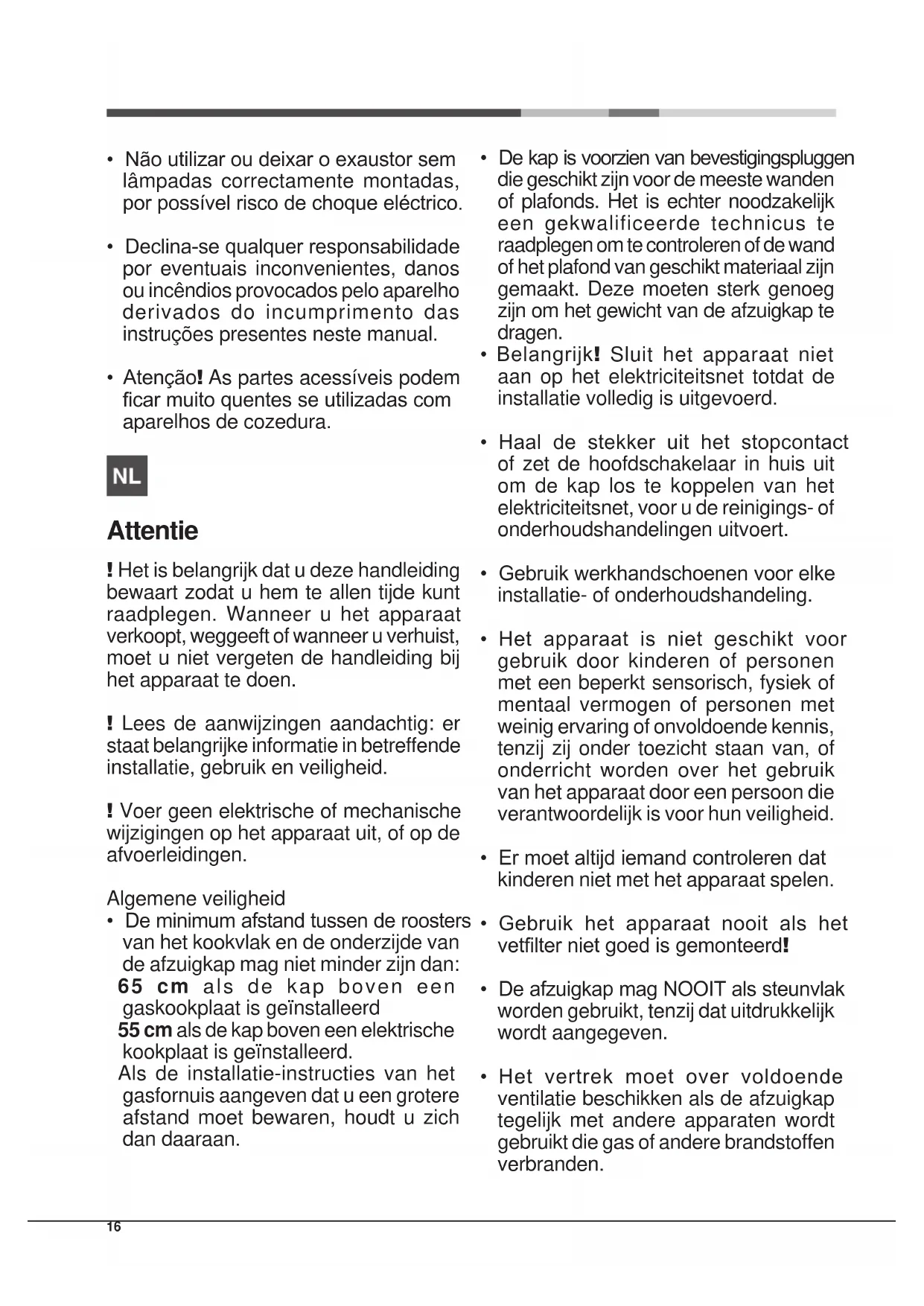

! Het is belangrijk dat u deze handleiding bewaart zodat u hem te allen tijde kunt raadplegen. Wanneer u het apparaat verkoopt, weggeeft of wanneer u verhuist, moet u niet vergeten de handleiding bij het apparaat te doen.
! Lees de aanwijzingen aandachtig: er staat belangrijke informatie in betreffende installatie, gebruik en veiligheid.
! Voer geen elektrische of mechanische wijzigingen op het apparaat uit, of op de afvoerleidingen.
Algemene veiligheid
-
De minimum afstand tussen de roosters van het kookvlak en de onderzijde van de afzuigkap mag niet minder zijn dan:
65 cm als de kap boven een gaskookplaat is geïnstalleerd
55 cm als de kap boven een elektrische kookplaat is geïnstalleerd.
Als de installatie-instructies van het gasfornuis aangeven dat u een grotere afstand moet bewaren, houdt u zich dan daaraan. -
De kap is voorzien van bevestigingspluggen die geschikt zijn voor de meeste wanden of plafonds. Het is echter noodzakelijk een gekwalificeerde technicus te raadplegen om te controleren of de wand of het plafond van geschikt materiaal zijn gemaakt. Deze moeten sterk genoeg zijn om het gewicht van de afzuigkap te dragen.
- Belangrijk! Sluit het apparaat niet aan op het elektriciteitsnet totdat de installatie volledig is uitgevoerd.
- Haal de stekker uit het stopcontact of zet de hoofdschakelaar in huis uit om de kap los te koppelen van het elektriciteitsnet, voor u de reinigings- of onderhoudshandelingen uitvoert.
- Gebruik werkhandschoenen voor elke installatie- of onderhoudshandeling.
- Het apparaat is niet geschikt voor gebruik door kinderen of personen met een beperkt sensorisch, fysiek of mentaal vermogen of personen met weinig ervaring of onvoldoende kennis, tenzij zij onder toezicht staan van, of onderricht worden over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid.
- Er moet altijd iemand controleren dat kinderen niet met het apparaat spelen.
- Gebruik het apparaat nooit als het vetfilter niet goed is gemonteerd!
- De afzuigkap mag NOOIT als steunvlak worden gebruikt, tenzij dat uitdrukkelijk wordt aangegeven.
- Het vertrek moet over voldoende ventilatie beschikken als de afzuigkap tegelijk met andere apparaten wordt gebruikt die gas of andere brandstoffen verbranden.
- De afgezogen lucht mag niet worden gekanaliseerd in een afvoerleiding die gebruikt wordt voor afvoergassen van gasapparaten of apparaten die andere brandstoffen gebruiken.
- Houdt u aan de wetgeving betreffende de luchtafvoer.
- Het is ten strengste verboden onder de kap gerechten te bereiden op een open vuur. Het gebruik van open vuur kan de filters beschadigen en brand veroorzaken, en dient daarom absoluut te worden vermeden.
- We raden bovendien aan gefrituurde gerechten constant te controleren, om zo te voorkomen dat de oververhitte olie vlam vat.
- V.w.b. de technische- en veiligheidsmaatregelen die moeten worden toegepast op de rookafvoer, moet u zich beslist houden aan hetgeen wordt voorzien door de normen van de plaatselijke autoriteiten.
- We raden u aan het apparaat regelmatig te reinigen, zowel aan de binnen- als aan de buitenkant (MINSTENS EEN MAAL PER MAAND. Houd i.i.g. rekening met hetgeen wordt aangegeven in de onderhoudsinstructies van deze handleiding).
- Als u de aanwijzingen betreffende de reiniging van de kap en de vervanging en reiniging van de filters niet naleeft, kan er een brandrisico ontstaan.
-
Gebruik de kap niet zonder lampen of wanneer de lampen niet juist gemonteerd zijn, aangezien u een elektrische schok kunt krijgen.
-
Wij wijzen elke verantwoordelijkheid af voor eventuele problemen, schade, of brand, veroorzaakt door het apparaat, als gevolg van het niet naleven van de instructies die in deze handleiding worden beschreven.
- Belangrijk! De zichtbare delen kunnen zeer warm worden wanneer ze worden gebruikt met kookelementen.
PL
Ostrzeżenia
! Wendt u nooit tot niet erkende monteurs.
Dit dient u door te geven:
- Het soort storing;
- Het model apparaat (Mod.)
• Het serienummer (S/N)
Deze laatste informatie bevindt zich op het typeplaatje op het apparaat
PL
Serwis Techniczny
Voor een correcte installatie van het apparaat kunt u de afbeeldingen raadplegen in de eerste pagina's van deze handleiding.
De installatie moet worden uitgevoerd door gekwalificeerde monteurs.
Elektrische aansluiting
De netspanning moet overeenkomen met de spanning die staat aangegeven op het typeplaatje aan de binnenkant van de afzuigkap. Als de kap over een stekker beschikt, moet u hem in een stopcontact steken die in een bereikbare positie is geplaatst en conform is aan de geldende normen. Als de kap niet over een stekker beschikt (directe aansluiting op het elektriciteitsnet), of als de stekker niet makkelijk bereikbaar is, dient u een geschikte tweepolige schakelaar te monteren die de volledige uitschakeling van het lichtnet waarborgt in overspanningscategorie III omstandigheden, overeenkomstig de installatieregels.
Belangrijk! Controleer altijd of de elektriciteitskabel correct is gemonteerd voor u het kapcircuit weer op het lichtnet aansluit en controleer bovendien of hij correct functioneert.
Luchtafvoer (voor de afzuigversies)
Sluit de kap aan op de buizen en de afvoeropeningen in de wand, die een diameter moeten hebben die gelijk is aan de luchtafvoer (verbindingsflens). Het gebruik van buizen en afvoeropeningen met een kleinere diameter zal een verminderd afzuigvermogen als gevolg hebben en een aanzienlijke toename van het geluid.
Men wijst daarom elke verantwoordelijkheid hierbij af.
! Gebruik een zo kort mogelijke leiding.
! Gebruik een leiding die zo min mogelijk bochten heeft
! Vermijd drastische veranderingen in de sectie van de leiding.
! Gebruik een leiding met een zo glad mogelijke binnenkant.
! Het materiaal waarmee de leiding is gemaakt moet door de wet zijn goedgekeurd.
! Sluit de kap nooit aan op afvoerbuizen waar rook wordt afgevoerd geproduceerd door verbranding (boilers, open haarden, kachels, etc.).
! Respecteer voor de luchtafvoer de voorschriften van de bevoegde instanties. De af te voeren lucht mag niet door een opening in de wand worden afgevoerd, tenzij deze opening hier speciaal voor bestemd is.
! Zorg dat er in het vertrek ventilatieopeningen zijn om te voorkomen dat de kap een negatieve druk creëert (die nooit de 0,04 mbar mag overschrijden).
! Het bedrijf wijst elke verantwoordelijkheid af wanneer deze normen niet worden gehandhaafd.
Filter- of afzuigversie?
! De kap is klaar om te worden gebruikt in de afzuigversie. Om de kap in de filterversie te gebruiken dient u de speciale ACCESSOIREKIT te installeren.
Opmerking:Indien bijgeleverd kan het zijn dat het aanvullende filtersysteem met actieve kool al op de kap is geïnstalleerd. De informatie betreffende het omzetten van afzuigversie naar filterversie vindt u in deze handleiding terug (zie "Filterversie").
Afzuigversie
De kap zuivert de lucht en voert hem naar buiten af via een afvoerleiding (diameter 150 mm) die bevestigd is aan de verbindingsflens. De diameter van de afvoerleiding moet gelijk zijn aan de diameter van de verbindingsring.
Belangrijk! De afvoerbuis is niet bijgeleverd en moet apart worden aangeschaft.
In het horizontale gedeelte moet de buis licht naar boven hellen (ongeveer 10°) zodat de lucht makkelijker naar buiten wordt afgevoerd. Als de kap is voorzien van koolstoffilters moeten deze eerst worden verwijderd.
Filterversie
De kap zuivert de lucht en zorgt dat deze weer gezuiverd het vertrek binnenkomt. Om de kap in deze versie te gebruiken moet u een aanvullend filtersysteem met actieve kool installeren. Voor deze uitvoering heeft u een luchtdeflector, een verkleiner en koolfilter(s) nodig. De bovenste buis moet aan de bovenzijde afvoeropeningen hebben voor de lucht.
Technische Gegevens
| Model | Hoogte (cm) | Breedte (cm) | Diepte (cm) | ∅ van de de afvoerleiding (cm) |
| PYRAMID 60cm | 61-82 59.8 | 50 15/12 | ||
| PYRAMID 70cm | 61-82 69.8 | 50 15/12 | ||
| PYRAMID 90 cm | 61-82 89.9 | 50 15/12 |
| Code Model Lamp (V) | Stroomopname Lamp (W) | Totale stroom-opname (W) | |
| HNP 6.5 CM X/HAHYM 60 IX/HAHPM 61 IX/HA7HHP 6 R (OW)/HA7HHP 6 R AN/HAHRP 6,5 CM (OW)/HAHRP 6.5 CM (AN)/HA | Halogeen 2 x 25 160 |
| Code Model Lamp (V) | Stroomopname Lamp (W) | Totale stroom-opname (W) | |
| HNP 6.5S CD X/HA HPS 60 IX/HA HRP 6.5S CM (OW)/HA HRP 6.5S CM (AN)/HA | Halogeen 2 x 25 195 |
| Code Model Lamp (V) | Stroomopname Lamp (W) | Totale stroom-opname (W) | |
| HNP 6,6 AM W/HA HNP 9.6 AM W/HA HNP 9,6 AM K/HA HNP 9.6 AB X/HA HNP 9,6 AM X/HA HNP 6.6 AM K/HA HNP 6.6 AM X/HA | Halogeen 2 x 20 210 | ||
| HRP 9.6 CM (OW)/HA Halogeen 2 x 25 220 | |||
| Code Model Lamp (V) | Stroomopname Lamp (W) | Totale stroom-opname (W) | |
| HRP 9,8 CM (OW)/HAHRP 9,8 CM (AN)/HA | Halogeen 2 | × 25 300 |
NL
| Opgenomen | Spanning Fitting | Afmetingen | ||
| Halogeen 25 W | 2 x 25 W 230 V | G9 L40x∅14 | ||
| Halogeen 20 W | 2 x 20 W 12 V | G4 L30x∅10 |
LED *
Risicogroep 1, volgens de norm EN 62471
De kappen zijn conform aan de volgende EG-Richtlijnen:
Als u op de knop drukt terwijl de afzuigkap aan is, gaat deze over naar de OFF stand.
T2 Snelheid 1
Als u op de knop drukt, schakelt de afzuigkap van de voorgaande stand over op snelheid 1.
T3 Snelheid 2
Als u op de knop drukt, schakelt de afzuigkap van de voorgaande stand over op snelheid 2.
T4 Snelheid 3
Als u op de knop drukt, schakelt de afzuigkap van de voorgaande stand over op snelheid 3.
T5 ON/OFF lichten
*
Slechts op enkele modellen aanwezig
Modellen met Soft Button bedieningsknoppen
HNP 9.6 AB X/HA
Als u op de knop drukt terwijl de afzuigkap uit is, zal de eerste snelheid worden ingesteld. Als u op de knop drukt terwijl de afzuigkap aan is, gaat deze over naar de OFF stand.
T2 Snelheid 1
Als u op de knop drukt, schakelt de afzuigkap van de voorgaande stand over op snelheid 1.
T3 Snelheid 2
Als u op de knop drukt, schakelt de afzuigkap van de voorgaande stand over op snelheid 2.
T4 Snelheid 3
Als u op de knop drukt, schakelt de afzuigkap van de voorgaande stand over op snelheid 3.
T5 Booster
Als u op de knop drukt, schakelt de afzuigkap van de voorgaande stand over op de intensieve snelheid. Na 5 minuten keert de kap terug naar de voorgaande snelheid. Als u echter op een snelheidstoets drukt (T2, T3 o T4) verlaat u de booster functie en zal de geselecteerde snelheid worden ingesteld.
T6 ON/OFF lichten
Signalering vet- en geurfilter
Als het symbool naast de eerste snelheid T2 knippert betekent het dat het vetfilter vol is. Als het symbool naast de tweede snelheid T3 knippert betekent het dat het geurfilter vol is. Als beide symbolen T2 en T3 knipperen zijn beide filters vol. U dient u dus de vetfilters "A" en/of de geurfilters "B" te reinigen/vervangen (zie "Onderhoud en verzorging").
Om de teller van het filter te resetten:
Als de kap aan is, moet u drie seconden op T5 drukken.
De led die de waarschuwing aangeeft zal driemaal knipperen en daarna terugkeren naar de normale werkingsweergave.
Als beide filterwaarschuwingen tegelijk worden gesignaleerd, dient u de resethandeling te herhalen.
De eerste sequentie reset het vetfilter, de tweede het geurfilter.
Configuratie van de afzuigkap:
Om de gewenste werking van de afzuigkap te configureren, drukt u, terwijl het apparaat uitstaat, circa 6 seconden op T5. De symbolen T2 of T3 zullen aangaan, om het type installatie aan te geven: T2 afzuigversie, T3 filterversie.
Het is mogelijk het type installatie te wijzigen door meerdere keren op de T5 toets te drukken.
Om de nieuwe configuratie op te slaan dient u eenmaal op de toets T1 te drukken.
Modellen met Soft Button bedieningsknoppen + Display
HNP 6.5S CD X/HA
HPS 60 IX/HA
Als u op de knop drukt terwijl de afzuigkap uit is, zal de eerste snelheid worden ingesteld. Als u op de knop drukt terwijl de afzuigkap aan is, gaat deze over naar de OFF stand.
T2 Snelheid -
Als u op de knop drukt gaat de kap over naar de voorgaande snelheid.
T3 Snelheid +
Als u op de knop drukt gaat de kap over naar de volgende snelheid.
T4 Booster
Als u op deze knop drukt, schakelt de afzuigkap van de voorgaande stand over naar de intensieve snelheid. Op het display knippert de letter "b" langzaam. Na 5 minuten zal de kap terugkeren naar de voorheen ingestelde snelheid. Dit effect kan ook worden bereikt tijdens de werking van de booster, door op een snelheidstoets te drukken (T2 of T3).
T5 Timer
Elke keer dat u op deze knop drukt zal de automatische uitschakeling van de kap met 5 minuten worden uitgesteld. De countdown in minuten van de timer verschijnt op het display. De timer kan alleen voor de handmatige snelheden worden ingesteld, niet voor de booster.
T6 ON/OFF lichten
Signalering vet- en geurfilter
Als de balk linksboven gaat knipperen betekent het dat het vetfilter vol is.
Als de balk rechtsboven gaat knipperen betekent het dat het geurfilter vol is.
Als beide balken knipperen zijn beide filters vol.
U dient u dus de vetfilters "A" en/of de geurfilters "B" te reinigen/vervangen (zie "Onderhoud en verzorging"). Dit geldt alleen voor de filterversies.
Om de teller van het filter te resetten:
Als de kap aan is, moet u drie seconden op T4 drukken. Als beide filterwaarschuwingen tegelijk worden gesignaleerd, dient u de resethandeling te herhalen.
De eerste sequentie reset het vetfilter, de tweede het geurfilter.
Confi guratie van de afzuigkap
Om de gewenste werking van de afzuigkap te confi gureren drukt u, terwijl het apparaat uitstaat, circa 6 seconden op T4. Na een lange pieptoon zal het type installatie op het display verschijnen:
Afzuigversie
(vierkant linksonder knippert).
Filterversie
(vierkant rechtsonder knippert).
Het is mogelijk het type installatie te wijzigen door op de T4 toets te drukken. Om de configuratiemodus te verlaten drukt u een keer op T1, zodat het apparaat wordt uitgeschakeld en de laatst getoonde instelling zal worden opgeslagen.
Onderhoud en verzorging
Belangrijk! Haal de stekker uit het stopcontact of zet de hoofdschakelaar in huis uit om de kap los te koppelen van het elektriciteitsnet, voor u de reinigings- of onderhoudshandelingen uitvoert.
Eerste reiniging
• Verwijder het beschermfolie
- Verwijder onzuiverheden met een vochtige spons en een beetje neutraal reinigingsmiddel
- Spoel met een vochtige doek af
- Droog met een zachte doek. Als de kap van roestvrij staal is moet u de richting van de borsteling van het metaal volgen
Regelmatige reiniging
De afzuigkap moet, zowel aan de binnen- als aan de buitenkant, regelmatig worden gereinigd (in ieder geval net zo vaak als dat u de vetfilters reinigt en/of vervangt). Gebruik voor het reinigen een vochtige doek en een neutraal reinigingsmiddel met lauw water.
Vermijd het gebruik van schurende of bijtende producten.
Opgelet: Als u de aanwijzingen betreffende de reiniging van het apparaat en de vervanging van de filters niet naleeft, kan er een brandrisico ontstaan. We adviseren u daarom de aanbevolen instructies op te volgen. De fabrikant kan niet aansprakelijk worden gesteld voor eventuele schade aan de motor en brand veroorzaakt door een oneigenlijk onderhoud of door het niet in acht nemen van bovenstaande aanwijzingen.

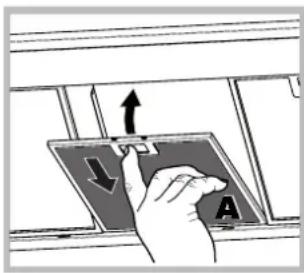

Onderhoud van de vetfilters (A)
Het vetfilter houdt de vetdeeltjes die met het koken vrijkomen vast. Het moet minstens een keer per maand worden gereinigd met niet agressieve schoonmaakmiddelen, ofwel met de hand ofwel in de vaatwasser, op lage temperaturen en met een korte afwascyclus.
Om het vetfilter te demonteren trekt u aan het handva waarmee de veer wordt losgekoppeld. Als u het vetfilter in de vaatwasser wast zou dit kunnen verkleuren. Dit wijzigt de prestaties er niet van.

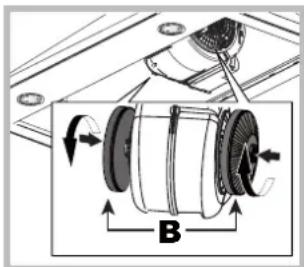

Onderhoud koolstofffilter (B)
Het koolstofffilter houdt de vervelende luchtjes die tijdens het koken vrijkomen vast. Het koolstofffilter raakt na kortere of langere tijd verzadigd. Dit hangt af van het soort bereidingen en de regelmaat waarmee het vetfilter wordt gereinigd. In ieder geval moet de patroon minstens om de 20 maanden worden
vervangen.
Dit filter MAG NIET worden gewassen of hergebruikt
Demonteren: Druk de blokkering naar de binnenkant toe en draai het filter naar beneden totdat de twee lipjes uit hun plaats komen.
Montage: Haak het koolstofffilter vast door het eerst aan de achterkant te plaatsen, op het metalen lipje van de kap en er daarna op te drukken en het te sluiten.

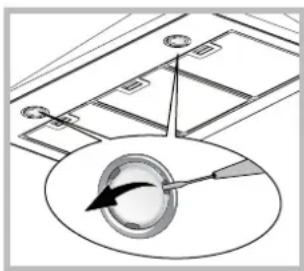

De lampen vervangen
Schakel het apparaat los van het lichtnet en verwijder de vetfilters.
Belangrijk! Voor u de lampen aanraakt moet u zich ervan verzekeren dat ze zijn afgekoeld.
-
Verwijder de bescherming m.b.v. een kleine platte schroevendraaier of dergelijk gereedschap.
-
Vervang de beschadigde lamp. Gebruik alleen lampen met dezelfde eigenschappen (voor meer details zie de technische gegevens in deze handleiding).
-
Doe de bescherming weer dicht (bevestiging met klik).
De lampen vervangen LED \*
De kap is uitgerust met een verlichtingssysteem op basis van LED-technologie. De Leds garanderen een optimale verlichting, een langere levensduur van de lampen en minder energieverbruik in vergelijking met traditionele lampen. Voor vervanging van de leds kunt u contact opnemen met de servicedienst.
Slechts op enkele modellen aanwezig
Elektrische kabel
Als de voedingskabel beschadigd is, moet deze, om elk risico te voorkomen, worden vervangen door de fabrikant of door de technische servicedienst.
AFVALVERWIJDERING
Dit apparaat is conform de Europese Richtlijn 2012/19/EG betreffende afgedankte elektrische en elektronische apparatuur (AEEA). Door ervoor te zorgen dat dit apparaat correct wordt verwijderd, werkt de gebruiker mee aan het voorkomen van potentiële negatieve consequenties voor de omgeving en de gezondheid.
op het apparaat of op de handleiding die wordt geleverd, geeft aan dat dit apparaat behandeld als normaal huisvuil, maar leverd bij een specifiek ophaalpunt voor elektrische en elektronische apparatuur. Paraat volgens de plaatselijke normen ring. Voor verdere informatie betreffende dag of recyclen van dit product moet u met uw gemeentelijke reinigingsdienst of het product heeft aangeschaft
Storingen en oplossingen
Als iets niet lijkt te functioneren dient u, voor u de Servicedienst inschakelt, eerst deze eenvoudige controles uit te voeren:
Als de afzuigkap niet werkt:
Controleer of:
• er geen stroomonderbreking is.
• er wel een snelheid is ingesteld.
Als de kap een zwak rendement heeft:
Controleer of:
- De geselecteerde motorsnelheid voldoende is voor de vrijgegeven hoeveelheid rook en damp.
- De keuken voldoende geventileerd is om de lucht op te zuigen.
- Het koolstofffilter niet verbruikt is (kap in filterversie).
Als de kap uit is gegaan tijdens een normale werking:
Controleer of:
• er geen stroomonderbreking is.
- het meerpolige onderbrekingsmechanime niet is ingeschakeld.
In het geval van eventuele storingen moet u, voor u contact opneemt met de Servicedienst, het apparaat minstens 5 sec. loskoppelen van het elektriciteitsnet door de stekker uit het stopcontact te halen en hem er opnieuw weer in te doen. Als de storing voortduurt moet u contact opnemen met de Servicedienst.
