HNP 9.6 AM XHA - Exaustor de cozinha HOTPOINT-ARISTON - Manual de utilização gratuito
Encontre gratuitamente o manual do aparelho HNP 9.6 AM XHA HOTPOINT-ARISTON em formato PDF.
| Tipo de produto | Exaustor |
| Marca | HOTPOINT-ARISTON |
| Modelo | HNP 9.6 AM XHA |
| Dimensões (A x L x P) | 61-82 x 89.9 x 50 cm |
| Diâmetro do duto de exaustão | 150 mm |
| Alimentação elétrica | 230 V ~ 50 Hz |
| Potência total absorvida | 210 W |
| Iluminação | 2 lâmpadas halógenas 20 W (12 V, soquete G4) |
| Número de velocidades | 3 velocidades + função Booster |
| Tipo de comando | Teclado tátil |
| Filtro antigordura | Metálico lavável (pelo menos uma vez por mês) |
| Filtro de carvão | Substituição a cada 20 meses (não lavável) |
| Distância mínima de segurança | 65 cm acima de um fogão a gás, 55 cm acima de um fogão elétrico |
| Funções especiais | Temporizador, aviso de saturação dos filtros, reinicialização |
| Manutenção | Limpar o exterior e interior todos os meses com um detergente neutro |

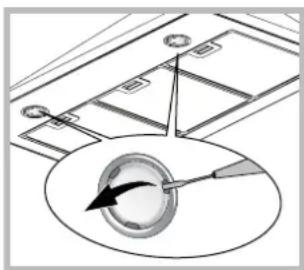

| Substituição das lâmpadas | Desmontar o protetor com uma chave de fenda, usar lâmpadas idênticas |
| Segurança | Desligar antes da manutenção, não usar sem filtros, não flambar sob o exaustor |
| Instalação | Versão evacuação externa ou recirculação (kit carvão opcional) |
| Reparabilidade | Filtros acessíveis, lâmpadas substituíveis pelo usuário, cabo de alimentação substituível pelo SAV |
| Normas | Conforme às diretivas CE 2006/95/CE e 2004/108/CE |
Perguntas frequentes - HNP 9.6 AM XHA HOTPOINT-ARISTON
Perguntas dos utilizadores sobre HNP 9.6 AM XHA HOTPOINT-ARISTON
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Exaustor de cozinha em formato PDF gratuitamente! Encontre o seu manual HNP 9.6 AM XHA - HOTPOINT-ARISTON e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. HNP 9.6 AM XHA da marca HOTPOINT-ARISTON.
MANUAL DE UTILIZADOR HNP 9.6 AM XHA HOTPOINT-ARISTON
Instruções para a utilização
EXAUSTOR
Índice
Instruções para a utilização,1
Advertências,14
Assistência,28
Instalação,47
Comandos PYRAMID,48
Manutenção e cuidado,49
Anomalias e soluções,50
NL
Nederlands
Gebruiksaanwijzing
AFZUIGKAP
Inhoud
! É importante guardar este manual para poder consultá-lo a qualquer momento. Em caso de venda, cessão ou transferência, assegure-se de que este permanece junto com o produto.
! Leia atentamente as instruções: contêm informações importantes sobre a instalação, o uso e a segurança.
! Não efectue alterações eléctricas ou mecânicas no produto ou nas condutas de descarga.
Segurança geral
- A distância mínima entre a superfície de suporte dos recipientes no dispositivo de cozedura e a parte mais baixa do exaustor de cozinha não deve ser inferior a:
65 cm se o exaustor for instalado sobre uma placa de cozedura a gás
55 cm se o exaustor for instalado sobre uma placa de cozedura eléctrica.
Se as instruções de instalação do dispositivo de cozedura a gás especificam um distância maior, é necessário considerá-la.
- O exaustor dispõe de buchas de fixação adequadas à maioria das paredes/ tectos.
Ainda assim, é necessário contactar um técnico qualificado para assegurar a idoneidade dos materiais consoante o tipo de parede/tecto, que deve ser suficientemente robusto para suportar o peso do exaustor.
- Atenção! Não ligue o aparelho à rede eléctrica até que a instalação esteja totalmente concluída.
- Antes de qualquer operação de limpeza ou manutenção, desligue o exaustor da rede eléctrica retirando a ficha da tomada ou desligando o interruptor geral da casa.
- Para todas as operações de instalação e manutenção, utilizar luvas de protecção.
- O aparelho não se destina ao uso por parte de crianças ou pessoas com capacidades físicas sensoriais e/ou mentais reduzidas ou sem experiência e conhecimentos, a menos que se encontrem sob a supervisão ou tenham recebido instruções sobre o uso do aparelho por parte de uma pessoa responsável pela sua segurança.
- As crianças devem ser supervisionadas para que não brinquem com o aparelho.
- Nunca utilizar o produto sem filtro de gordura correctamente instalado!
- O exaustor NUNCA deve ser utilizado como plano de apoio, salvo indicação expressa em contrário.
- O local deve dispor de ventilação suficiente quando o exaustor é utilizado em simultâneo com outros aparelhos que utilizem gás ou outros combustíveis.
- O ar aspirado não deve ser dirigido para uma conduta usada para a descarga de fumos produzidos por aparelhos de combustão a gás ou outros combustíveis.
- Respeite todas as normativas referentes à descarga do ar.
- É severamente proibido cozinhar alimentos em chama livre sob o exaustor; a utilização de chamas livres danifica os filtros e pode provocar incêndios, como tal, deve ser evitada.
- É aconselhável manter sob controlo constante a fritura de alimentos, para evitar que o óleo aquecido entre em combustão.
- Em relação às medidas técnicas e de segurança a adoptar para a descarga dos fumos, siga escrupulosamente os regulamentos das autoridades locais competentes.
- É aconselhável limpar frequentemente o produto, quer interna quer externamente (PELO MENOS UMA VEZ POR MÊS; de qualquer forma, respeite as instruções de manutenção indicadas neste manual).
- O incumprimento das normas de limpeza do exaustor e da substituição e limpeza dos filtros implica risco de incêndio.
- Não utilizar ou deixar o exaustor sem lâmpadas correctamente montadas, por possível risco de choque eléctrico.
- Declina-se qualquer responsabilidade por eventuais inconvenientes, danos ou incêndios provocados pelo aparelho derivados do incumprimento das instruções presentes neste manual.
- Atenção! As partes acessíveis podem ficar muito quentes se utilizadas com aparelhos de cozedura.
NL
Attentie
! Nunca recorra a técnicos não autorizados.
Comunique:
- o tipo de avaria;
- o modelo da máquina (Mod.);
- o número de série (S/N);
Estas últimas informações encontram-se na placa de identificação situada no aparelho.
NL
Service
Para a instalação correcta do produto, ver as figuras disponíveis nas primeiras páginas deste manual.
A instalação deve ser efectuada por pessoal qualificado.
Ligação eléctrica
A tensão de rede deve corresponder à tensão indicada na etiqueta de características situada dentro do exaustor. Se tiver uma ficha, ligue o exaustor a uma tomada com conformidade com as normas em vigor, situada numa zona acessível. Se não tiver uma ficha (ligação directa à rede), ou se a ficha não puder ser colocada numa zona acessível, aplique um interruptor bipolar de acordo com as normas que assegure a desconexão total da rede nas condições da categoria de sobretensão III, em conformidade com as regras de instalação.
Atenção! Verifique sempre se o cabo de rede está montado correctamente antes de voltar a ligar o circuito do exaustor à alimentação de rede e de verificar o seu correcto funcionamento.
Descarga do ar (para as versões aspirantes)
Ligue o exaustor a tubos e orifícios de descarga de parede com diâmetro equivalente à saída do ar (flange de união). A utilização de tubos e orifícios de descarga de parede com diâmetro inferior implica uma diminuição das performances de aspiração e um sensível aumento do ruído.
Declina-se qualquer responsabilidade neste caso.
! Use uma conduta com o comprimento mínimo indispensável.
! Use uma conduta com o menor número de curvas possível.
! Evite alterações drásticas de secção da conduta.
! Use uma conduta com o interior o mais liso possível.
! O material da conduta deve ser aprovado pelas normas,
! Não ligue o exaustor a condutas de descarga de fumos produzidos por combustão (caldeiras, lareiras, aquecedores, etc.).
! Para a descarga do ar a evacuar, respeite as indicações das autoridades competentes. Além disso, o ar a descarregar não deve ser eliminado através de uma cavidade na parede a menos que esta cavidade não se destine a este fim.
! Equipe o local com condutas de admissão para evitar que o exaustor crie uma pressão negativa na divisão (que não deve superar os 0,04 mbar).
! A empresa declina qualquer responsabilidade caso estas normas não sejam respeitadas.
Filtrante ou aspirante?
! O exaustor está pronto para ser utilizado na versão aspirante.
Para utilizar o exaustor na versão filtrante, deve instalar o KIT ACESSÓRIO correspondente.
Nota: Se fornecido, em alguns casos, o sistema de filtragem adicional à base de carvões activos pode já estar instalado no exaustor.
As informações para a transformação do exaustor em versão aspirante para a versão filtrante estão presentes neste manual (ver "Versão filtrante").
Versão aspirante
O exaustor depura o ar e expele-o para o exterior através de uma conduta de descarga (diâmetro 150 mm) fixada na flange de união. O diâmetro do tubo de descarga deve ser equivalente ao diâmetro do anel de ligação.
Atenção! O tubo de evacuação não é fornecido e deve ser adquirido.
Na parte horizontal, o tubo deve ter uma ligeira inclinação para cima (cerca de 10°) de forma a poder transportar o ar para o exterior mais facilmente. Se o exaustor dispuser de filtros de carvão, estes devem ser retirados.
Versão filtrante
O exaustor depura o ar e emite ar limpo na divisão. Para utilizar o exaustor nesta versão, é necessário instalar um sistema de filtração adicional, à base de carvões activos. Para esta versão, é necessário um deflector de ar, redução e filtro(s) de carvão. O tubo superior deve ter abas de evacuação de ar posicionadas na parte alta.

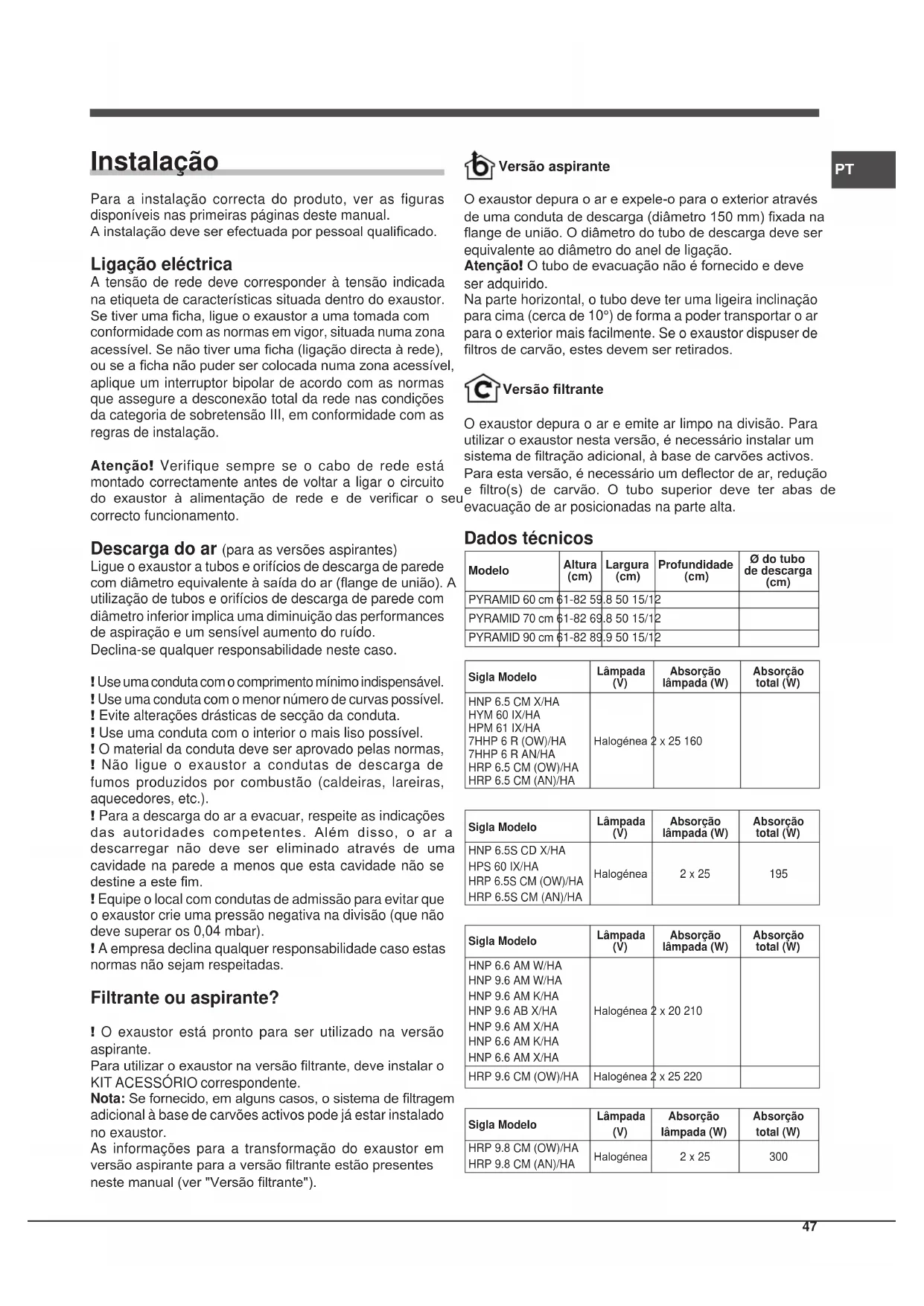

Dados técnicos
| Modelo | Altura (cm) | Largura (cm) | Profundidade (cm) | do tubo de descarga (cm) |
| PYRAMID 60 cm | 61-82 59 | .8 50 15/1 | 2 | |
| PYRAMID 70 cm | 61-82 69 | .8 50 15/1 | 2 | |
| PYRAMID 90 cm | 61-82 89 | .9 50 15/1 | 2 |
| Sigla Modelo | Lâmpada (V) | Absorção lâmpada (W) | Absorção total (W) |
| HNP 6.5 CM X/HAHYM 60 IX/HAHPM 61 IX/HA7HHP 6 R (OW)/HA7HHP 6 R AN/HAHRP 6.5 CM (OW)/HAHRP 6.5 CM (AN)/HA | Halogénea 2 x 25 160 |
| Sigla Modelo | Lâmpada (V) | Absorção lâmpada (W) | Absorção total (W) |
| HNP 6.5S CD X/HA HPS 60 IX/HA HRP 6.5S CM (OW)/HA HRP 6.5S CM (AN)/HA | Halogénea | 2 x 25 | 195 |
| Sigla Modelo | Lâmpada (V) | Absorção lâmpada (W) | Absorção total (W) |
| HNP 6.6 AM W/HA | Halogénea 2 x 20 210 | ||
| HNP 9.6 AM W/HA | |||
| HNP 9.6 AM K/HA | |||
| HNP 9.6 AB X/HA | |||
| HNP 9.6 AM X/HA | |||
| HNP 6.6 AM K/HA | |||
| HNP 6.6 AM X/HA | |||
| HRP 9.6 CM (OW)/HA | Halogénea 2 x 25 220 | ||
| Sigla Modelo | Lâmpada (V) | Absorção lâmpada (W) | Absorção total (W) |
| HRP 9.8 CM (OW)/HA | Halogénea | 2 x 25 | 300 |
| HRP 9.8 CM (AN)/HA |
| Potência | Tensão Engate | Medidas | ||
| Halogénea 25 W 2 | x 25 W 230 | V G9 L40x∅14 | ||
| Halogénea 20 W 2 | x 20 W 12 | V G4 L30x∅10 |
LED ^*
Grupo de risco 1 de acordo com a norma EN 62471
Os exaustores estão em conformidade com as seguintes Directivas EC:
- Directiva "Baixa tensão" 2006/95/EC (12-12-2006)
- Directiva "EMC" 2004/108/EC (15-12-2004)
Comandos PYRAMID
Modelos com painel de botões mecânico
HNP 6.5 CM X/HA
HNP 6.6 AM W/HA
HNP 9.6 AM W/HA
HNP 9.6 AM K/HA
HNP 9.6 AM X/HA
HNP 6.6 AM K/HA
HNP 6.6 AM X/HA
HYM 60 IX/HA
HPM 61 IX/HA
HRP 9.8 CM (OW)/HA
7HHP 6 R (OW)/HA
HRP 9.8 CM (AN)/HA
7HHP 6 R AN/HA
HRP 6.5 CM (OW)/HA
HRP 6.5 CM (AN)/HA
HRP 9.6 CM (OW)/HA
HRP 6.5S CM (OW)/HA
HRP 6.5S CM (AN)/HA
T1T2T3T4T5
T1 Reset motor
Ao pressionar o botão durante o funcionamento, o exaustor passa para o estado OFF.
T2 Velocidade 1
Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 1.
T3 Velocidade 2
Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 2.
T4 Velocidade 3
Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 3.
T5 ON/OFF luzes
*
Há somente em alguns modelos
Modelos com painel Soft Button
HNP 9.6 AB X/HA
Ao pressionar o botão com o exaustor desligado, configura a primeira velocidade. Ao pressionar o botão durante o funcionamento, o exaustor passa para o estado OFF.
T2 Velocidade 1
Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 1.
T3 Velocidade 2
Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 2.
T4 Velocidade 3
Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 3.
T5 Booster
Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade intensiva. Após 5 minutos, o exaustor regressa à velocidade configurada anteriormente; ao pressionar uma tecla de velocidade (T2, T3 ou T4), sai da função booster, configurando a velocidade seleccionada.
T6 ON/OFF Iuzes
Aviso filtro de gorduras e cheiros
Se o ícone relativo à primeira velocidade T2 ficar intermitente, isso significa que o filtro de gorduras está saturado; se o ícone relativo à segunda velocidade T3 ficar intermitente, significa que o filtro de cheiros está saturado e se ambos os ícones T2 e T3 ficarem intermitentes, significa que ambos os filtros estão saturados. Será necessário proceder à limpeza/substituição dos filtros de gorduras "A" e/ou cheiros "B" (ver "Manutenção e cuidado").
Para efectuar o reset do contador do filtro:
Enquanto o exaustor está ligado, pressione T5 durante três segundos.
O led que assinala o aviso pisca três vezes e depois regressa à visualização de funcionamento normal.
No caso de aviso simultâneo de ambos os filtros, é necessário repetir a operação de reset.
A primeira sequência faz o reset do filtro de gorduras e a segunda do filtro de cheiros.
Configuração do exaustor:
Para configurar a modalidade de funcionamento do exaustor pretendida, com o aparelho desligado, pressione T5 durante cerca de 6 segundos. O ícone T2 ou T3 acendese, indicado o tipo de instalação: T2 aspirante, T3 filtrante. É possível alterar o tipo de instalação pressionando ciclicamente a tecla T5.
Para guardar a nova configuração, é necessário pressionar a tecla T1.
Modelos com painel Soft Button + Visor
HNP 6.5S CD X/HA
HPS 60 IX/HA
Ao pressionar o botão com o exaustor desligado, configura a primeira velocidade. Ao pressionar o botão durante o funcionamento, o exaustor passa para o estado OFF.
T2 Velocidade -
Ao pressionar o botão, o exaustor passa para a velocidade anterior.
T3 Velocidade +
Ao pressionar o botão, o exaustor passa para a velocidade seguinte.
T4 Booster
Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade intensiva; no visor ficar intermitente lentamente a letra "b". Após 5 minutos, o exaustor regressa à velocidade configurada anteriormente, efeito que se pode obter também durante o funcionamento do booster, pressionando uma tecla de velocidade (T2 ou T3).
T5 Timer
Ao pressionar este botão, o desligamento automático do exaustor é atrasado 5 minutos. A contagem decrescente da duração do timer é visualizada no visor. O timer pode ser configurado apenas para as velocidades manuais, não para o booster.
T6 ON/OFF Iuzes
Aviso filtro de gorduras e cheiros
Se a barra em cima, à esquerda, ficar intermitente, significa que o filtro de gorduras está saturado.
Se a barra em cima, à direita, ficar intermitente, significa que o filtro de cheiros está saturado.
Se ambas as barras ficarem intermitentes, significa que ambos os filtros estão saturados.
Será necessário proceder à limpeza/substituição dos filtros de gorduras "A" e/ou cheiros "B" (ver "Manutenção e cuidado"); este último, apenas para os exaustores filtrantes.
Para efectuar o reset do contador do filtro:
Enquanto o exaustor está ligado, pressione T4 durante três segundos.
No caso de aviso simultâneo de ambos os filtros, é necessário repetir a operação de reset.
A primeira sequência faz o reset do filtro de gorduras e a segunda do filtro de cheiros.
Confi guração do exaustor
Para configurar a modalidade de funcionamento do exaustor pretendida, com o aparelho desligado, pressione T4 durante cerca de 6 segundos. Depois de um bip longo, o tipo de instalação é visualizado no visor.
Aspirante
(quadrado em baixo à esquerda intermitente).
Filtrante
(quadrado em baixo à direita intermitente).
É possível alterar o tipo de instalação pressionando a tecla T4. Para sair da modalidade de configuração, é necessário pressionar T1, que faz com que o produto desligue, guardando a última configuração visualizada.
Manutenção e cuidado
Atenção! Antes de qualquer operação de limpeza ou manutenção, desligue o exaustor da rede eléctrica retirando a ficha da tomada ou desligando o interruptor geral da casa.
Primeira limpeza
- Retire as películas de protecção
- Elimine as impurezas com uma esponja húmida e pouco detergente neutro
- Enxagúe com um pan húmido
- Seque com um pano suave; se o exaustor for em inox, siga as linhas do metal
Limpeza periódica
O exaustor deve ser limpo frequentemente (pelo menos com a mesma frequência com que executa a manutenção dos filtros de gorduras), quer interna quer externamente. Para a limpeza, utilize um pano humedecido com detergentes líquidos neutros e água morna.
Evite o uso de produtos abrasivos ou corrosivos.
Atenção: O incumprimento das normas de limpeza do aparelho e da substituição dos filtros implica risco de incêndio. Recomendamos que siga as instruções sugeridas. Declina-se qualquer responsabilidade por eventuais danos ao motor ou incêndios provocados por uma manutenção incorrecta ou pelo incumprimento das advertências acima.
Manutenção dos filtros de gorduras (A)
O filtro de gorduras retém as partículas de gordura derivantes da cozedura; deve ser limpo pelo menos uma vez por mês com detergentes não agressivos, manualmente ou na máquina de lavar louça, a baixa temperatura e com ciclo breve.
Para desmontar o filtro de gorduras, puxe a maçaneta de desencaixe de mola. Com a lavagem na máquina de lavar louça, o filtro de gorduras metálico pode perder a cor, mas o desempenho de filtragem não sofre alterações.
Substituição do filtro de carvão (B)
O filtro de carvão retém os cheiros desagradáveis derivados da cozedura. A saturação do filtro de carvão verifica-se após um uso mais ou menos prolongado, consoante o tipo de cozinha e a regularidade da limpeza do filtro de gorduras. Em qualquer dos casos, é necessário substituir o cartucho no máximo a cada vinte meses.
Este filtro NÃO pode ser lavado ou regenerado.
Desmontagem: rode o filtro a 90° para desencaixá-lo do grupo aspirante.
Montagem: Insira o filtro de carvões activos no grupo aspirante e rode a 90° para fixá-lo.
Substituição das lâmpadas
Desligue o aparelho da rede eléctrica e retire os filtros de gorduras.
Atenção! Antes de tocar nas lâmpadas, assegure-se de que estejam frias.
-
Retire a protecção utilizando como alavanca uma chave de parafusos de corte pequena ou uma ferramenta semelhante.
-
Substitua a lâmpada danificada. Utilize apenas lâmpadas com as mesmas características das lâmpadas danificadas (para mais informações, presentes no manual segu
-
Volte a fechar a protecção (fixação por encaixe).
Substituição das lâmpadas LED \*
O exaustor dispõe de um sistema de iluminação com base em tecnologia LED. Os LEDs garantem uma iluminação ideal, uma maior duração e um consumo menor em relação às lâmpadas tradicionais. Para proceder à substituição, contacte o serviço de assistência.
*
Há somente em alguns modelos
Cabo eléctrico
Se o cabo de alimentação estiver danificado, pode ser substituído pelo fabricante ou pelo seu serviço de assistência técnica, de forma a evitar todos os riscos.
ELIMINAÇÃO
Este aparelho está em conformidade com a Directiva Europeia 2012/19/EC, Resíduos de Equipamentos Eléctricos e Electrónicos (REEE). Ao assegurar que este produto é eliminado correctamente, o utilizador contribui para prevenir as potenciais consequências negativas para o ambiente e a saúde.
O símbolo ■ presente no produto ou na documentação de acompanhamento significa que este produto não deve ser tratado como lixo doméstico e deve ser entregue junto do ponto de recolha para reciclagem de aparelhos eléctricos e electrónicos adequado. Elimine-o seguindo as normas locais para a eliminação de resíduos. Para mais informações sobre o tratamento, recuperação e reciclagem deste produto, contacte o departamento local adequado, o serviço de recolha de lixo doméstico ou a loja onde adquiriu o produto.
Anomalias e soluções
Se algo parecer não funcionar, antes de contactar o serviço de Assistência, efectue os seguintes controlos simples:
Se o exaustor não funciona:
Verifique se:
- não existe uma quebra de corrente.
- foi seleccionada uma velocidade.
Se o exaustor tem um desempenho fraco:
Verifique se:
- a velocidade do motor seleccionada é suficiente para a quantidade de fumo e de vapores libertada.
- a cozinha é suficientemente arejada para permitir a circulação de ar.
- o filtro de carvão não está gasto (exaustor na versão filtrante).
Se o exaustor se tiver desligado durante o funcionamento normal:
Verifique se:
- não existe uma quebra de corrente.
- o dispositivo de interrupção omnipolar não foi activado.
Em caso de eventuais anomalias de funcionamento, antes de ser dirigir ao serviço de Assistência, desligue o aparelho da alimentação eléctrica durante pelo menos 5 segundos, retirando a ficha da tomada, e volte a ligá-lo. Caso a anomalia ainda se verifique, contacte o serviço de assistência.
