HNP 9.6 AM XHA - кухонна витяжка HOTPOINT-ARISTON - Безкоштовний посібник користувача
Знайдіть посібник до пристрою безкоштовно HNP 9.6 AM XHA HOTPOINT-ARISTON у форматі PDF.
| Тип продукту | Витяжка |
| Бренд | HOTPOINT-ARISTON |
| Модель | HNP 9.6 AM XHA |
| Розміри (В x Ш x Г) | 61-82 x 89.9 x 50 см |
| Діаметр витяжного каналу | 150 мм |
| Електроживлення | 230 В ~ 50 Гц |
| Загальна споживана потужність | 210 Вт |
| Освітлення | 2 галогенні лампочки 20 Вт (12 В, цоколь G4) |
| Кількість швидкостей | 3 швидкості + функція Booster |
| Тип керування | Сенсорна клавіатура |
| Жировий фільтр | Металевий, що миється (не рідше одного разу на місяць) |
| Вугільний фільтр | Заміна кожні 20 місяців (не миється) |
| Мінімальна безпечна відстань | 65 см над газовою плитою, 55 см над електричною плитою |
| Спеціальні функції | Таймер, попередження про насичення фільтрів, скидання |
| Обслуговування | Чистити зовнішню та внутрішню частини щомісяця нейтральним миючим засобом |
| Заміна лампочок | Зняти захисну кришку викруткою, використовувати ідентичні лампочки |
| Безпека | Від'єднувати перед обслуговуванням, не використовувати без фільтрів, не фламбувати під витяжкою |
| Встановлення | Версія з відведенням назовні або рециркуляцією (вугільний фільтр опціонально) |
| Ремонтопридатність | Фільтри доступні, лампочки замінюються користувачем, кабель живлення замінюється сервісним центром |
| Стандарти | Відповідає директивам ЄС 2006/95/ЄС та 2004/108/ЄС |
Часті запитання - HNP 9.6 AM XHA HOTPOINT-ARISTON
Питання користувачів про HNP 9.6 AM XHA HOTPOINT-ARISTON
0 питання про цей пристрій. Дайте відповідь на ті, що знаєте, або поставте власне.
Поставити нове питання про цей пристрій
Завантажте інструкції для вашого кухонна витяжка у форматі PDF безкоштовно! Знайдіть свій посібник HNP 9.6 AM XHA - HOTPOINT-ARISTON і поверніть собі контроль над електронним пристроєм. На цій сторінці опубліковані всі документи, необхідні для використання вашого пристрою. HNP 9.6 AM XHA бренду HOTPOINT-ARISTON.
ПОСІБНИК КОРИСТУВАЧА HNP 9.6 AM XHA HOTPOINT-ARISTON
Довідник користувача
Витяжка
Зміст
Довідник користувача,2
Застережні засоби,22
Допомога,29
Монтаж,67
Елементи управління PYRAMID,68
Догляд і технічне обслуговування ,69
Несправності і засоби їх усунення,70
CZ
Česky
Pokyny pro použití
ODSAVAČ
Obsah
! Важливо зберегти це керівництво, щоб мати нагоду звертатися до нього у будьякий момент. В разі продажу, передачі або переїзду слід переконатися, що це керівництво супроводжує виріб.
! Уважно ознайомтеся з інструкціями: вони містять важливу інформацію щодо монтажу, використання і безпеки виробу.
! Не вносіть зміни в електричні або механічні компоненти виробу, а також у труби для відведення відпрацьованного повітря.
Загальна безпека
- Мінімальна відстань між вариальною поверхнею і нижньою частиною витяжки не повинно бути меншим за:
65 см, якщо витяжка встановлюється над газовою плитою
55 см, якщо витяжка встановлюється над електричною плитою.
Якщо в інструкції з монтажу газової варильної поверхні вказується більша відстань, слід зважати на неї.
- Витяжка оснащена дюбелями, які підійдуть до більшості стін/стель.
У всякому разі, необхідно звернутися до фахівця, щоб той підтвердив відповідність матеріалів відповідно до типу стіни/стелі, які мають бути достатньо міцними, щоб витримувати вагу витяжки.
- Увага! Не під'єднуйте прилад до електричної мережі, доки не буде повністю завершено монтаж.
- Перш ніж робити будь-яку операцію з очищення або технічного обслуговування, від'єднайте витяжку від мережі електричного живлення, витягнувши вилку або вимкнувши головний вимикач.
- Всі операції з монтажу і технічного обслуговування необхідно виконувати у захисних рукавичках.
- Приладом не мають користуватися діти або особи з обмеженими фізичними, психічними або сенсорними властивостями, або без належного досвіду чи знань, за винятком випадків, коли таке використання не відбувається під наглядом чи за вказівками відповідальної за їхню безпеку особи.
- Не дозволяйте дітям гратися з приладом.
- Ні в якому разі не використовуйте виріб без правильно встановленого фільтру-жироуловлювача!
- НІКОЛИ не вживайте витяжку в якості опірної поверхні, за винятком випадків, коли на це недвозначно вказується.
- Приміщення має бути достатньо вентильованим, якщо витяжка працює разом з іншими приладами на газі або на іншому пальному.
- Всмоктуване повітря не має спрямовуватися у трубопровід, який застосовується для відведення відпрацьованих газів від приладів, які працюють на газі чи іншому пальному.
- Дотримуйтесь всіх правил відносно виведення диму.
- Суворо забороняється готувати їжу на відкритому полум'ї під витяжкою; відкрите полум'я ушкоджує фільтри і може викликати пожежу. Тому його слід уникати у будь-якому разі.
- Рекомендується тримати під постійним контролем процес готування їжі шляхом смаження, щоб запобігти неприємним випадкам, коли займається олія.
- Щодо технічних та запобіжних розмірів, які мають застосовуватися для труб відведення диму, жорстко дотримуйтесь розпоряджень місцевих компетентних органів.
- Витяжка має часто очищуватися як всередені, так і зовні (ЩОНАЙМЕНШ РАЗ НА МІСЯЦЬ, дотримуючись чітких вказівок з технічного обслуговування, які надаються в цьому керівництві).
- Недотримання правил з очищення витяжки та з заміни та очищення фільтрів може призвести до пожежі.
- Не користуйтеся витяжкою без належно встановлених лампочок, тому що це небезпечно через можливість ураження електричним струмом.
- Відхиляється будь-яка відповідальність у зв'язку з можливими порушеннями в роботі приладу, збитками або пожежами внаслідок недотримання інструкцій, наведених в цьому керівництві.
- Увага! Частини з відкритим доступом можуть нагріватися до високих температур, якщо вони використовуються разом з кухонними плитами.
CZ
Upozornění
! Звертайтеся виключно до уповноважених фахівців.
Слід повідомити:
- Тип несправності;
• Модель приладу (Mod.)
- Серійний номер (S/N)
Дана інформація міститься на табличці з характеристиками, прикріпленій до духовки.
CZ
Servisní služba

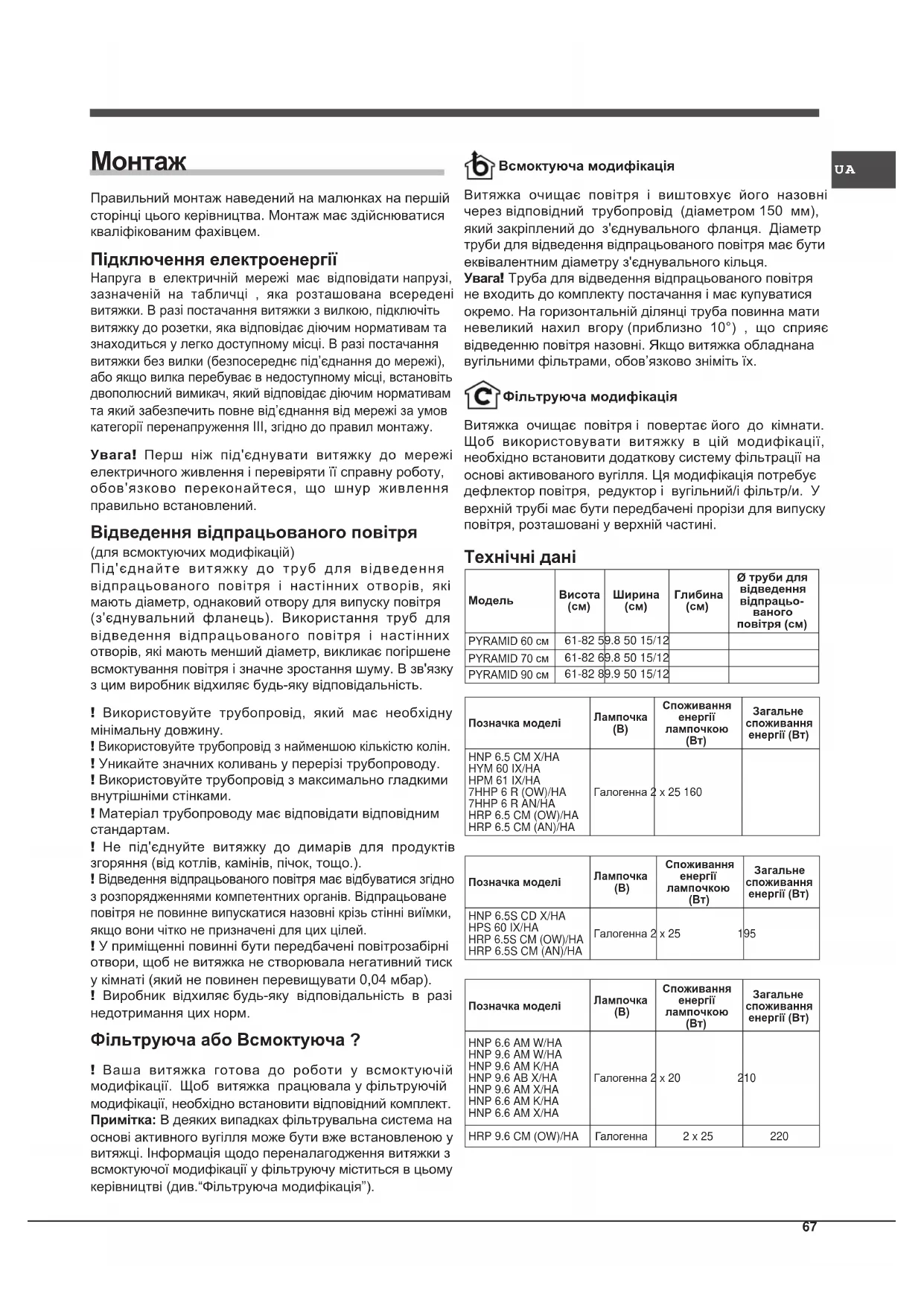

Правильний монтаж наведений на малюнках на першій сторінці цього керівництва. Монтаж має здійснюватися кваліфікованим фахівцем.
Підключення електроенергії
Напруга в електричній мережі має відповідати напрузі, зазначеній на табличці , яка розташована всередені витяжки. В разі постачання витяжки з вилкою, підключіть витяжку до розетки, яка відповідає діючим нормативам та знаходиться у легко доступному місці. В разі постачання витяжки без вилки (безпосереднє під'єднання до мережі), або якщо вилка перебуває в недоступному місці, встановіть двополюсний вимикач, який відповідає діючим нормативам та який забезпечить повне від'єднання від мережі за умов категорії перенапруження III, згідно до правил монтажу.
Увага! Перш ніж під'єднувати витяжку до мережі електричного живлення і перевіряти її справну роботу, обов'язково переконайтеся, що шнур живлення правильно встановлений.
Відведення відпрацьованого повітря
(для всмоктуючих модифікацій)
Під'єднайте витяжку до труб для відведення відпрацьованого повітря і настінних отворів, які мають діаметр, однаковий отвору для випуску повітря (з'єднувальний фланець). Використання труб для відведення відпрацьованого повітря і настінних отворів, які мають менший діаметр, викликає погіршене всмоктування повітря і значне зростання шуму. В зв'язку з цим виробник відхиляє будь-яку відповідальність.
! Використовуйте трубопровід, який має необхідну мінімальну довжину.
! Використовуйте трубопровід з найменшою кількістю колін.
! Уникайте значних коливань у перерізі трубопроводу.
! Використовуйте трубопровід з максимально гладкими внутрішніми стінками.
! Матеріал трубопроводу має відповідати відповідним стандартам.
! Не під'єднуйте витяжку до димарів для продуктів згоряння (від котлів, камінів, пічок, тощо.).
! Відведення відпрацьованого повітря має відбуватися згідно з розпорядженнями компетентних органів. Відпрацьоване повітря не повинне випускатися назовні крізь стінні виїмки, якщо вони чітко не призначені для цих цілей.
! У приміщенні повинні бути передбачені повітрозабірні отвори, щоб не витяжка не створювала негативний тиск у кімнаті (який не повинен перевищувати 0,04 мбар).
! Виробник відхиляє будь-яку відповідальність в разі недотримання цих норм.
Фільтруюча або Всмоктуюча ?
! Ваша витяжка готова до роботи у всмоктуючій модифікації. Щоб витяжка працювала у фільтруючій модифікації, необхідно встановити відповідний комплект.
Примітка: В деяких випадках фільтрувальна система на основі активного вугілля може бути вже встановленою у витяжці. Інформація щодо переналагодження витяжки з всмоктуючої модифікації у фільтруючу міститься в цьому керівництві (див. "Фільтруюча модифікація").
Всмоктуюча модифікація
UA
Витяжка очищає повітря і виштовхує його назовні через відповідний трубопровід (діаметром 150 мм), який закріплений до з'єднувального фланця. Діаметр труби для відведення відпрацьованого повітря має бути еквівалентним діаметру з'єднувального кільця.
Увага! Труба для відведення відпрацьованого повітря не входить до комплекту постачання і має купуватися окремо. На горизонтальній ділянці труба повинна мати невеликий нахил вгору (приблизно 10°), що сприяє відведенню повітря назовні. Якщо витяжка обладнана вугільними фільтрами, обов'язково зніміть їх.
Фільтруюча модифікація
Витяжка очищає повітря і повертає його до кімнати. Щоб використовувати витяжку в цій модифікації, необхідно встановити додаткову систему фільтрації на основі активованого вугілля. Ця модифікація потребує дефлектор повітря, редуктор і вугільний/і фільтр/и. У верхній трубі має бути передбачені прорізи для випуску повітря, розташовані у верхній частині.
Технічні дані
| Модель | Висота (см) | Ширина (см) | Глибина (см) | труби для відведення відпрацьованого повітря (см) |
| PYRAMID 60 см | 61-82 59 | 9.8 50 15/12 | ||
| PYRAMID 70 см | 61-82 69 | 9.8 50 15/12 | ||
| PYRAMID 90 см | 61-82 89 | 9.9 50 15/12 |
| Позначка моделі | Лампочка (В) | Споживання енергії лампочкою (Вт) | Загальне споживання енергії (Вт) |
| HNP 6.5 CM X/HAHYM 60 IX/HAHPM 61 IX/HA7HHP 6 R (OW)/HA7HHP 6 R AN/HAHRP 6.5 CM (OW)/HAHRP 6.5 CM (AN)/HA | Галогенна 2 x 25 160 |
| Позначка моделі | Лампочка (В) | Споживання енергії лампочкою (Вт) | Загальне споживання енергії (Вт) |
| HNP 6.5S CD X/HA HPS 60 IX/HA HRP 6.5S CM (OW)/HA HRP 6.5S CM (AN)/HA | Галогенна 2 | x 25 | 195 |
| Позначка моделі | Лампочка (В) | Споживання енергії лампочкою (Вт) | Загальне споживання енергії (Вт) |
| HNP 6.6 AM W/HAHNP 9.6 AM W/HAHNP 9.6 AM K/HAHNP 9.6 AB X/HAHNP 9.6 AM X/HAHNP 6.6 AM K/HAHNP 6.6 AM X/HA | Галогенна 2 | × 20 | 210 |
| HRP 9.6 CM (OW)/HA | Галогенна | 2 × 25 | 220 |
UA
| Позначка моделі | Лампочка (В) | Споживання енергії лампочкою (Вт) | Загальне споживання енергії (Вт) |
| HRP 9.8 CM (OW)/HAHRP 9.8 CM (AN)/HA | Галогенна | 2 x 25 300 |
| потужність | напруга при цоколь Розміри | ||
| Галогенна 25 W 2 | × 25 W 230 V | G9 L40x∅14 | |
| Галогенна 20 W 2 | × 20 W 12 V G | 4 L30x∅10 | |
| LED* | Група ризику 1 згідно стандарту EN 62471 |
| CE | Витяжки відповідають вимогам таких Європейських Директив:“Низька напруга” Директива 2006/95/ЕС (12-12-2006)“Електромагнітна сумісність” Директива 2004/108/ЕС (15-12-2004) |
Елементи управління PYRAMID
Моделі з механічною кнопковою панеллю
T1 Перезапуск двигуна
Натискання на цю кнопку під час роботи призведе до вимкнення витяжки.
Т2 Швидкість 1
При натисканні цієї кнопки витяжка перейде у стан, попередній швидкості 1.
ТЗ Швидкість 2
При натисканні цієї кнопки витяжка перейде у стан, попередній швидкості 2.
Т4 Швидкість 3
При натисканні цієї кнопки витяжка перейде у стан, попередній швидкості 3.
T5 Увімкнення/вимкнення освітлення
* Наявний лише у деяких моделях
Моделі с кнопковою панеллю Soft Button
HNP 9.6 AB X/HA
Натискання на цю кнопку на вимкненій витяжці призведе до завдання першої швидкості. Натискання на цю кнопку під час роботи призведе до вимкнення витяжки.
T2 Швидкість 1
При натисканні цієї кнопки витяжка перейде у стан, попередній швидкості 1.
ТЗ Швидкість 2
При натисканні цієї кнопки витяжка перейде у стан, попередній швидкості 2.
Т4 Швидкість 3
При натисканні цієї кнопки витяжка перейде у стан, попередній швидкості 3.
T5 Бустер
При натисканні цієї кнопки витяжка перейде з попереднього стану на інтенсивну швидкість. Через 5 хвилин витяжка повернеться до швидкості, яка була попередньо задана; при натисканні на кнопку швидкості (T2, T3 або T4) забезпечується вихід з функції бустеру із встановленням обраної швидкості.
Т6 Увімкнення/Вимкнення освітлення
Сигналізація фільтру-жироуловлювача і неприємних запахів
Блимання іконки, відповідної до першої швидкості Т2, вказує на забрудення фільтру-жироуловлювача, блимання іконки, відповідної до другої швидкості Т3, вказує на забруднення вугільного фільтру, блимання обох іконок Т2 і Т3 вказує на забруднення обох фільтрів. Тому необхідно виконати очищення/заміну фільтрів-жироуловлювачів "А" і/або вугільних фільтрів проти неприємних запахів "В" (див. "Догляд і технічне обслуговування").
Щоб обнулити лічильник фільтру:
На увімкненій витяжці натиснути і притримати три секунди кнопку Т5. Сигнальний світлодіод блиматиме тричі, після чого повернеться до відображення нормальної роботи. В разі одночасної сигналізації обох фільтрів необхідно виконати обнуління. Перша процедура скидає фільтр-жироуловлювач, друга - вугільний фільтр проти неприємних запахів.
Конфігурація витяжки:
Щоб налаштувати для витяжки бажаний робочий режим, натисніть у вимкненому стані T5 і притримайте її 6 секунд. Іконки T2 або T3 спалахують, щоб вказати на тип модифікації: T2 всмокутвальний, T3 фільтрувальний. Можна змінити модифікацію, натискаючи послідовно на кнопку T5.
Щоб зберегти нову конфігурацію, необхідно натиснути на кнопку Т1.
Модели с кнопковою панеллю Soft Button + Дисплеєм
T1 Увімкнення/вимкнення двигуна
Натискання на цю кнопку на вимкненій витяжці призведе до завдання першої швидкості. Натискання на цю кнопку під час роботи призведе до вимкнення витяжки.
T2 Швидкість -
При натисканні на цю кнопку витяжка переходить до попередньої швидкості.
ТЗ Швидкість +
При натисканні на цю кнопку витяжка переходить до наступної швидкості.
T4 Бустер
При натисканні на цю кнопку витяжка переходить з попереднього стану на інтенсивну швидкість; на дисплеї повільно блимає буква "b". Через 5 хвилин витяжка повернеться на швидкість, яка була попередньо завдана, цей же результат можна отримати під час роботи бустеру, якщо натиснути на кнопку швидкості (Т2 або Т3).
T5 Таймер
Кожного разу при натисканні цієї кнопки автоматичне вимкнення витяжки відбувається із затримкою у 5 хвилин. Зворотній відлік хвилин за таймером відобразиться на дисплеї. Таймер задається лише для швидкостей ручного налаштування і не передбачений для бустеру.
Т6 Увімкнення/Вимкнення освітлення
Сигналізація фільтру-жироуловлювача і вугільного фільтру від неприємних запахів
Блимання стрічки зверху ліворуч вказує на забруднення фільтрів-жироуловлювачів.
Блимання стрічки зверху праворуч вказує на забруднення вугільних фільтрів.
Блимання обох стрічок вказує на забруднення обох фільтрів.
Тому необхідно виконати очищення/заміну фільтрів-жироуловлювачів "А"і/або вугільних фільтрів проти неприємних запахів "В" (див. "Догляд і технічне обслуговування"), останні лише для фільтруючих модифікацій.
Щоб обнулити лічильник фільтру:
На увімкненій витяжці натиснути і притримати три секунди кнопку Т4.
В разі одночасної сигналізації обох фільтрів необхідно виконати обнуління.
Перша процедура обнуляє фільтр-жироуловлювач, друга - вугільний фільтр проти неприємних запахів
Конфігурація витяжки
Щоб налаштувати для витяжки бажаний робочий режим, натисніть Т4 і притримайте її 6 секунд. (на вимкненому продукту) Після тривалого зумеру на дисплеї з'явиться ті чи інша модифікація витяжки:
Всмоктуюча
(блимаючий квадрат внизу ліворуч).
Фільтруюча
(блимаючий квадрат внизу праворуч).
Можна змінити модифікацію, натиснувши на кнопку Т4. Щоб вийти з режиму конфігурації, натисніть один раз на кнопку Т1, що призведе до вимкнення витяжки із збереженням останнього налаштування.
Догляд і технічне обслуговування
Увага! Перш ніж робити будь-яку операцію з догляду та очищення, від'єднайте витяжку від мережі електричного живлення, витягнувши вилку або вимкнувши головний вимикач.
Перше очищення
- Зніміть прозору плівку
- Очистіть виріб від забруднень за допомогою ганчірки, зволоженою у воді з використанням невеликої кількості нейтрального миючого засобу
- Обполосніть, використовуючи зволожену ганчірку
- Витріть насухо м'якою ганчіркою, якщо витяжка виконана з неіржавіючої сталі, зробіть також сатинування металу.
Періодичне очищення
Витяжка вимагає регулярного очищення (з тією ж частотою, що й обслуговування фільтрів-жироуловлювачів), як всередині, так і зовні. Для очищення використовуйте ганчірку, зволожену у нейтральних рідких миючих засобах, і теплу воду. Уникайте абразивні або корозійні засоби.
Увага! Недотримання правил з очищення витяжки та з заміни фільтрів може призвести до пожежі. Через це ми радимо чітко дотримуватися наведених інструкцій. Виробник відхиляє будь-яку відповідальність за можливі збитки двигуну або у разі пожеж, які спричинені неналежним доглядом та обслуговуванням або недотриманням вищенаведених запобіжних заходів.

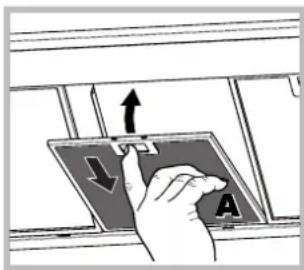

Технічне облуговування фільтрів-жироуловлювачів (А)
Фільтр-жироуловлювач поглинає жирові частинки, утворені в процесі готування; він має очищуватися один раз на місяць, за допомогою неагресивних миючих засобів, вручну або у посудомийній машині при низькій температурі та короткому циклі.
Щоб зняти фільтр-жироуловлювач, потягніть за ручку з пружинним відчепленням. Під час миття у посудомийній машині металевий фільтр-жироуловлювач може втратити колір, але його характеристики фільтрації абсолютно не змінюються.

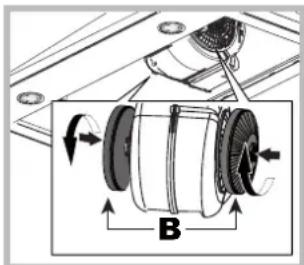

Технічне обслуговування вугільного фільтру (В)
Вугільний фільтр затримує неприємні запахи, що виникають під час приготування їжі. Насиченість вугільного фільтру перевіряється після більш або менш довгого використання в залежності від типу плити та регулярності чищення фільтру-
жироуловлювача. В будь-якому разі, необхідно заміняти патрон фільтру кожні двадцять місяці, або частіше. Цей фільтр не передбачає миття або відновлення.
Демонтаж: оберніть фільтр на 90°C таким чином, щоб відкріпити всмоктуючу групу.
Монтаж: Вставте вугільний фільтр у всмоктуючу групу і оберніть його на 90°C таким чином, щоб зафіксувати його.

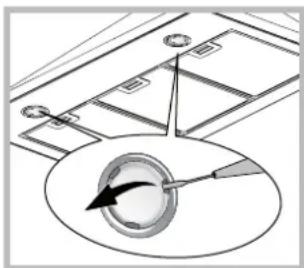

Заміна лампочок
Від'єднайте прилад від мережі електричного живлення і вийміть фільтри-жироуловлювачі.
Увага! Перш ніж торкатися ламп, впевніться, що вони холодні.
- Вийміть захисне пристосування. використовуючи в якості важеля невеличку викрутку або подібний інструмент.
- Замініть ушкоджену лампочку. Використовуйте тільки лампочки з тими ж характеристиками, що й
ушкоджені (за детальнішою інформацією зверніться до технічних даних, наведених у цьому керівництві).
- Закрийте захисне пристосування (фіксація шляхом защіпання).
Заміна лампочок LED \*
Витяжка оснащена світлодіодною системою освітлення. Світлодіоди гарантують оптимальне освітлення, триваліший термін служби и заощадження енергії у порівнянні з традиційними лампочками. Для заміни світлодіодів зверніться у Сервісну службу.
Електричний шнур
В разі ушкодження шнуру живлення, його можна замінити, звернувшись до виробника або до його сервісної служби. Це попередить будь-яку небезпеку
УТИЛІЗАЦІЯ
Цей прилад має відмітку (WEEE) у відповідності до Європейскої Директиви 2012/19/EC: Відходи електричного та електронного обладнання (WEEE). Вдосконалившися, що цей вироб був утилізований належним засобом, користувач робить свій внесок з метою попередження потенційних негативних наслідков для довкілля та здоров'я людини, які можуть настати через неправильну утилізацію цього виробу.
Символ ■ на виробі або у супровідній документації вказує, що цей прилад не має розглядатися як побутові відходи та його слід здавати у спеціалізовані центри збору, які займаються переробкою електричного та електронного обладнання. Утилізуйте прилад згідно до місцевих норм щодо переробки та утилізації відходів. За подальшою інформацією щодо переробки, відновлення та повторної переробки цього виробу зв'яжіться з відповідними місцевими службами, із службою зі збирання побутових відходів або з магазином, де ви придбали цей виріб.
Несправності і засоби їх усунення
Якщо в роботі приладу виникли деякі проблеми, першніж звертатися до Сервісної служби по допомогу, виконайте такі прості перевірки
Якщо витяжка не працює:
Перевірте, що:
- не відбулося переривання у постачання електричного струму.
• була обрана швидкість.
Якщо витяжка працює погано:
Перевірте, що:
- Обрана швидкість двигуна є достатньою для кількості відпрацьованого повітря і пари.
- Кухні є достатньо вентильованою для забезпечення забору повітря.
- Вугільний фільтр не зношений (для витяжок у фільтруючій модифікації).
Якщо витяжки вимикається під час нормальної роботи:
Перевірте, що:
- не відбулося переривання у постачання електричного струму.
- не спрацював двополюсний вимикач.
В разі несправної роботи, перш ніж звертатися до Сервісної служби по допомогу, від'єднайте якнайменш на 5 сек. прилад від мережі електричного живлення, вийнявши вилку з розетки, і потім вставте її знову. Якщо несправність не вдається усунути, зверніться до Сервісної служби по допомогу.
