| Typ produktu | Odťahový digestor |
| Značka | HOTPOINT-ARISTON |
| Model | HNP 9.6 AM XHA |
| Rozmery (V x Š x H) | 61-82 x 89.9 x 50 cm |
| Priemer výfukového potrubia | 150 mm |
| Elektrické napájanie | 230 V ~ 50 Hz |
| Celkový príkon | 210 W |
| Osvetlenie | 2 halogénové žiarovky 20 W (12 V, pätice G4) |
| Počet rýchlostí | 3 rýchlosti + funkcia Booster |
| Typ ovládania | Dotyková klávesnica |
| Tukový filter | Kovový, umývateľný (najmenej raz mesačne) |
| Uhlíkový filter | Výmena každých 20 mesiacov (neumývateľný) |
| Minimálna bezpečnostná vzdialenosť | 65 cm nad plynovým sporákom, 55 cm nad elektrickým sporákom |
| Špeciálne funkcie | Časovač, upozornenie na saturáciu filtrov, reset |
| Údržba | Čistiť vonkajšok a vnútro každý mesiac neutrálnym čistiacim prostriedkom |
| Výmena žiaroviek | Demontovať kryt skrutkovačom, používať identické žiarovky |
| Bezpečnosť | Odpojiť pred údržbou, nepoužívať bez filtrov, neflambovať pod digestorom |
| Inštalácia | Verzia na odvod von alebo recirkuláciu (uhlíkový kit voliteľný) |
| Opraviteľnosť | Filtre prístupné, žiarovky vymeniteľné používateľom, napájací kábel vymeniteľný servisom |
| Normy | V súlade so smernicami EÚ 2006/95/ES a 2004/108/ES |
Často kladené otázky - HNP 9.6 AM XHA HOTPOINT-ARISTON
Otázky používateľov k HNP 9.6 AM XHA HOTPOINT-ARISTON
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Kuchynský digestor vo formáte PDF zadarmo! Nájdite svoj návod HNP 9.6 AM XHA - HOTPOINT-ARISTON a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. HNP 9.6 AM XHA značky HOTPOINT-ARISTON.
NÁVOD NA OBSLUHU HNP 9.6 AM XHA HOTPOINT-ARISTON
Ovládacie prvky zariadenia PYRAMID,76
Poruchy a spôsob ich odstránenia,78
Қазақша
! Je dôležité tento návod uschovat', kvôli prípadnému neskoršiemu nahliadnutiu. V prípade predaja alebo darovania zariadenia alebo pri st'ahovaní musí návod zostat' pri výrobku.
! Pozorne si prečítajte uvedené pokyny: Sú zdrojom dôležitých informácií, týkajúcich sa inštalácie, použitia a bezpečnosti.
! Nevykonávajte zmeny elektrického alebo mechanického charakteru na samotnom výrobku, ani na vypúšťacom potrubí.
Základné bezpečnostné pokyny
- Minimálna vzdialenost' medzi opornou plochou varných nádob na varnom zariadení a najnižšou čast'ou kuchynského odsávača nesmie byt menšia ako:
65 cm, keď je odsávač nainštalovaný nad plynovou varnou doskou;
55 cm, ked' je odsávač nainštalovaný nad elektrickou varnou doskou; Ked' je v návode na inštaláciu plynovej varnej dosky uvedená väčšia vzdialenost', je potrebné ju zohl'adnit'.
- Odsávač je vybavený upevňovacími kotvami vhodnými pre väčšinu stien/stropov.
V každom prípade je však potrebné sa obrátit' na kvalifikovaného technika kvôli uisteniu sa o vhodnosti materiálov, s ohl'adom na druh steny/stropu, ktorá/ý musí byt' dostatočne mohutná/ý, aby udržala/udržal hmotnosť odsávača.
- Upozornenie! Nepripájajte zariadenie do elektrickej siete skôr, ako bude inštalácia úplne dokončená.
- Pred akýmkol'vek úkonom čistenia alebo údržby odpojte odsávač od elektrickej siete vytiahnutím zástrčky alebo vypnutím hlavného vypínača bytovej jednotky.
- Zariadenie nesmú používať deti alebo osoby so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami a osoby bez skúseností a znalosti, ak nie sú pod dohl’adom osoby zodpovednej za ich bezpečnosť, alebo ak nie sú touto osobou poučení ohľadne použitia zariadenia.
- Deti by mali byt' neustále pod dohl'adom, aby bolo zabezpečené, že sa so zariadením nehrajú.
- Nikdy nepoužívajte výrobok bez namontovaného protitukového filtra!
- Odsávač nesmie byť NIKDY používaný ako oporná plocha, ak to nie je výslovne uvedené.
- Pri spoločnom použití kuchynského odsávača s inými zariadeniami na spaľovanie plynu alebo iných palív v jednej miestnosti, musí byť daná miestnosť dostatočne vetraná.
- Pri spoločnom použití kuchynského odsávača s inými zariadeniami pre spaľovanie plynu alebo iných palív v jednej miestnosti, musí odsávač disponovať dostatočnou ventiláciou.
- Dodržujte všetky predpisy vzt'ahujúce sa na vypúšt'anie vzduchu.
- Je prísne zakázané varit jedlá na otvorenom plameni pod odsávačom; otvorený plameň je pre filtre škodlivý, môže spôsobit požiar, a preto je jednoznačne potrebné vyhnút sa takému typu varenia.
- Odporúča sa udržiavať pod neustálou kontrolou jedlá pripravované pražením, aby sa zabránilo vznieteniu prehriateho oleja.
- Ohľadom technických a bezpečnostných opatrení, ktoré je potrebné prijať pre odvádzanie dymu, je potrebné prísne dodržiavať nariadenia kompetentných miestnych orgánov.
- Výrobok je potrebné pravidelne čistit', jednak zvnútra, jednak zvonku (Čistenie je potrebné vykonávať NAJMENEJ RAZ MESAČNE a v každom prípade je potrebné dodržiavať pokyny pre údržbu, uvedené v tomto návode).
- Nedodržanie pokynov na čistenie zariadenia a výmenu filtrov predstavuje riziko požiaru.
- Nepoužívajte, ani nenechávajte odsávač bez správne namontovaných žiaroviek kvôli možnému nebezpečenstvu zásahu elektrickým prúdom.
- Výrobca neponesie žiadnu zodpovednosť za prípadné poruchy, škody alebo požiar spôsobený na zariadení následkom nedodržania pokynov uvedených v tomto návode.
- Upozornenie! Pri použití prístupných častí spolu so zariadeniami na ohrev môže dôjst' k ohriatiu týchto častí na veľmi vysokú teplotu.
KZ
Ескертулер:
! Vždy požiadat' o pomoc oprávnených.
Uved'te:
Tieto informácie sú uvedené na štítku s technickými údajmi, nachádzajúcom sa na zariadení a/alebo na obale.
KZ
Көмек
Ohľadne správnej inštalácie výrobku si preštudujte obrázky na prvých stranách tohto návodu.
Inštalácia musí byt' vykonaná kvalifikovaným personálom.
Pripojenie k elektrickej sieti
Napájacie napätie musí odpovedať napätiu uvedenému na štítku s technickými parametrami, ktorý sa nachádza vo vnútri odsávača. Ak je vybavený zástrčkou, pripojte odsávač k zásuvke odpovedajúcej platným normám, ktorá sa nachádza v prístupnom priestore. Ked' odsávač nie je vybavený zástrčkou (priame pripojenie do elektrickej siete), alebo ked' je zástrčka umiestnená v neprístupnom priestore, nainštalujte dvojpólový vypínač vyhovujúci normám, ktorý zaistí kompletné odpojenie odsávača od elektrickej siete v podmienkach III. triedy prepätia, v súlade s pravidlami pre inštaláciu.
Upozornenie! Vždy skontrolujte ešte pred opätovným pripojením obvodu odsávača k napájacej sieti, či bol napájací kábel namontovaný správne a overte, či je funkčný.
Vypúšt'anie vzduchu (pre odsávacie verzie)
V takom prípade odmietame akúkol'vek zodpovednosť.
! Použite čo najkratšie možné potrubie.
! Použite potrubie s čo najmenším možným počtom kolien.
! Vyhnite sa výrazným zmenám prierezu potrubia.
! Použite potrubie s čo najhladším vnútrom.
! Materiál potrubia musí vyhovovať platným normám.
! Nepripájajte odsávač do potrubia na odvádzanie dymu vznikajúceho pri spaľovaní (kotly, krby, kachle, atd').
! Pri vypúšťaní odvádzaného vzduchu dodržujte nariadenia kompetentných miestnych orgánov. Ďalej platí, že vypúšťaný vzduch nesmie byť odstraňovaný prostredníctvom otvoru v stene s výnimkou prípadu, ked' sa jedná o otvor určený špeciálne pre tento účel.
! Daná miestnosť musí mat' otvory pre prístup vzduchu, aby sa zabránilo vzniku podtlaku (ktorý nesmie prekročit' 0,04 mbar).
! Firma neponesie žiadnu zodpovednosť, ak nebudú tieto pokyny dodržané.
Filtračná alebo Odsávacia verzia?
! Váš odsávač je pripravený na použitie v odsávacej verzii. Pre jeho použitie vo filtračnej verzii je potrebné nainštalovať príslušnú SADU PRÍSLUŠENSTVA.
Poznámka: Ak je prídavný filtračný systém s aktívnym uhlím dodaný spolu so zariadením, môže byť už nainštalovaný na odsávači.
Informácie pre premenu odsávača z odsávacej verzie na filtračnú verziu sú uvedené v tomto návode (vid „Filtračná verzia“).
Odsávacia verzia
Odsávač čistí vzduch a vypúšťa ho do vonkajšieho prostredia prostredníctvom vypúšťacieho potrubia (s priemerom 150 mm) pripevneného k spojovacej prírube odsávača. Priemer vypúšťacieho potrubia musí odpovedat' priemeru spojovacieho kruhu.
Upozornenie! Odvádzacia rúrka nie je súčast'ou zariadenia a je potrebné ju zakúpit'.
Vodorovná časť rúrky musí byť mierne naklonená smerom nahor (približne 10°), aby mohla ľahšie prepravovať vzduch smerom von. Ked’ je odsávač vybavený uhlíkovými filtrami, je potrebné ich odmontovať.
Filtračná verzia
Odsávač čistí vzduch a čistý ho vpůšťa spät’ do miestnosti. Pre použitie odsávača v tejto verzii je potrebné nainštalovať prídavný filtračný systém s aktivnym uhlím.
Pre túto verziu je potrebný vychyľovač vzduchu, redukcia a filter/re s aktivnym uhlím. Horná rúrka musí mať pozdlžne otvory pre odvádzanie vzduchu, nachádzajúce sa v hornej časti.

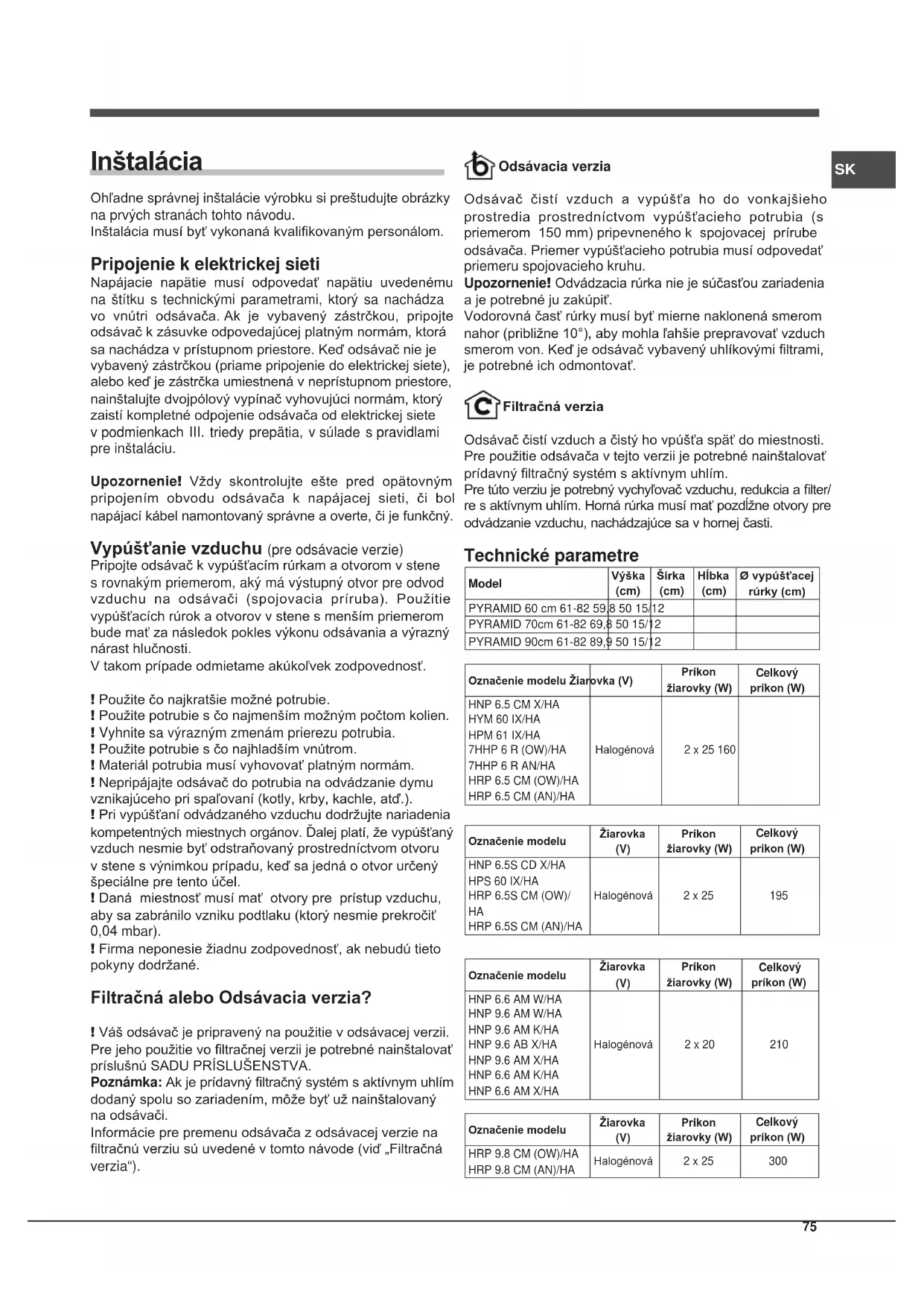

Technické parametre
| Model | Výška (cm) | Šírka (cm) | Híbka (cm) | ∅ vypúšt'acej rúrky (cm) |
| PYRAMID 60 cm 61-82 59,8 | 50 15/1 | 12 | ||
| PYRAMID 70cm 61-82 69,8 | 50 15/1 | 2 | ||
| PYRAMID 90cm 61-82 89,9 | 50 15/1 | 2 |
| Označenie modelu Žiarovka (V) | Príkonžiarovky (W) | Celkový príkon (W) | |
| HNP 6.5 CM X/HAHYM 60 IX/HAHPM 61 IX/HA7HHP 6 R (OW)/HA7HHP 6 R AN/HAHRP 6.5 CM (OW)/HAHRP 6.5 CM (AN)/HA | Halogénová | 2 x 25 160 | |
| Označenie modelu | Žiarovka (V) | Príkon žiarovky (W) | Celkový príkon (W) |
| HNP 6.5S CD X/HA HPS 60 IX/HA HRP 6.5S CM (OW)/ HA HRP 6.5S CM (AN)/HA | Halogénová | 2 x 25 | 195 |
| Označenie modelu | Žiarovka (V) | Príkon žiarovky (W) | Celkový príkon (W) |
| HNP 6.6 AM W/HA | Halogénová | 2 x 20 | 210 |
| HNP 9.6 AM W/HA | |||
| HNP 9.6 AM K/HA | |||
| HNP 9.6 AB X/HA | |||
| HNP 9.6 AM X/HA | |||
| HNP 6.6 AM K/HA | |||
| HNP 6.6 AM X/HA |
| Označenie modelu | Žiarovka (V) | Príkon žiarovky (W) | Celkový príkon (W) |
| HRP 9.8 CM (OW)/HA | Halogénová | 2 x 25 | 300 |
| HRP 9.8 CM (AN)/HA |
Odsávače sú v zhode s nižšie uvedenými smernicami ES:
• „Low voltage“ Directive 2006/95/EC (12-12-2006) - Smernica o nízkom napátí 2006/95/ES (z 12.12.2006)
- "EMC" Directive 2004/108/EC (15-12-2004) - Smernica o elektromagnetickej kompatibilite 2004/108/ES (z 15.12.2004)
Ovládacie prvky zariadenia PYRAMID
Modely s mechanickým tlačidlovým panelom
Po stlačení tohto tlačidla odsávač prejde z predchádzajúceho stavu do stavu rýchlosti 1.
T3 Rýchlost' 2
Po stlačení tohto tlačidla odsávač prejde z predchádzajúceho stavu do stavu rýchlosti 2.
T4 Rýchlost' 3
Po stlačení tohto tlačidla odsávač prejde z predchádzajúceho stavu do stavu rýchlosti 3.
T5 ZAPNUTIE/VYPNUTIE osvetlenia
*
Je súčast'ou len niektorých modelov
Modely s Tlačidlovým panelom typu Soft Button (s jemnými tlačidlami)
HNP 9.6 AB X/HA
Po stlačení tohto tlačidla odsávač prejde z predchádzajúceho stavu do stavu rýchlosti 1.
T3 Rýchlost' 2
Po stlačení tohto tlačidla odsávač prejde z predchádzajúceho stavu do stavu rýchlosti 2.
T4 Rýchlost' 3
Po stlačení tohto tlačidla odsávač prejde z predchádzajúceho stavu do stavu rýchlosti 3.
T5 Booster
Po stlačení tohto tlačidla odsávač prejde z predchádzajúceho stavu do stavu intenzívnej rýchlosti. Po uplynutí 5 minút odsávač znovu prejde do stavu predtým nastavenej rýchlosti; stlačením tlačidla rýchlosti (T2, T3 alebo T4) dôjde k zrušeniu funkcie booster a k nastaveniu zvolenej rýchlosti.
T6 ZAPNUTIE/VYPNUTIE osvetlenia
Signalizácia protitukového a protizápachového filtra
Blikanie ikony prvej rýchlosti T2 informuje o nasýtení protitukového filtra, blikania ikony druhej rýchlosti T3 informuje o nasýtení protizápachového filtra, zatial' čo blikanie obidvoch ikon T2 a T3 informuje o nasýtení obidvoch filtrov. V takom prípade bude potrebné vyčistit'/vymenit' protitukový filter „A“ a/alebo protizápachový filter „B“ (vid' „Údržba a starostlivost“).
Vynulovanie počítadla filtra:
Pri zapnutom odsávači stlačte na tri sekundy tlačidlo T5.
LED signalizujúca upozornenie trikrát zabliká a potom dôjde k obnoveniu signalizácie bežnej činnosti.
V prípade súčasnej signalizácie upozornení, týkajúcich sa obidvoch filtrov, je potrebné zopakovať operáciu vynulovania aj pre druhý filter.
Prvá postupnosť vynuluje protitukový filter a druhá protizápachový filter.
Konfigurácia odsávača:
Pre konfiguráciu požadovaného pracovného režimu odsávača stlačte pri vypnutom výrobku tlačidlo T5 na dobu približne 6 sekúnd. Rozsvietenie ikon T2 alebo T3 bude informovať o druhu inštalácie: T2 odsávacia, T3 filtračná. Druh inštalácie je možné zmeniť stlačením tlačidla T5.
Pre uloženie novej konfigurácie je potrebné stlačit' tlačidlo T1.
Modely s Tlačidlovým panelom typu Soft Button (s jemnými tlačidlami) a Displejom
HNP 6.5S CD X/HA
HPS 60 IX/HA
Po stlačení tohto tlačidla odsávač prejde na predchádzajúcu rýchlost'.
T3 Rýchlost' +
Po stlačení tohto tlačidla odsávač prejde na nasledujúcu rýchlost'.
T4 Booster
Po stlačení tohto tlačidla odsávač prejde z predchádzajúceho stavu do stavu intenzívnej rýchlosti; na displeji bude blikat' písmeno „b“. Po uplynutí 5 minút odsávač znovu prejde do stavu predtým nastavenej rýchlosti; rovnaký efekt je možné dosiahnut' stlačením tlačidla rýchlosti (T2 alebo T3) počas použitia funkcie Booster.
T5 Časovač
Signalizácia protitukového a protizápachového filtra
Blikanie pruhu v pravej hornej časti informuje o nasýtení protizápachového filtra.
Blikanie obidvoch pruhov informuje o nasýtení obidvoch filtrov.
V takom prípade bude potrebné vykonat' vyčistiť/vymenit' protitukový filter „A“ a/alebo protizápachový filter „B“ (vid „Údržba a starostlivost“); informácia o protizápachovom filtri sa vzt'ahuje len na filtračné verzie.
Vynulovanie počítadla filtra:
Pri zapnutom odsávači stlačte na tri sekundy tlačidlo T4. V prípade súčasnej signalizácie upozornení, týkajúcich sa obidvoch filtrov, je potrebné zopakovat' operáciu vynulovania aj pre druhý filter. Prvá postupnosť vynuluje protitukový filter a druhá protizápachový filter.
Konfigurácia odsávača
Pre konfiguráciu požadovaného pracovného režimu odsávača stlačte tlačidlo T4 pri vypnutom výrobku tlačidlo na dobu približne 6 sekúnd. Po zaznení dlhého pípnutia bude na displeji zobrazený druh inštalácie:
Odsávacia
(bude blikat' štvorček v'lavo dolu).
Filtračná
(bude blikat' štvorček vpravo dolu).
Je možné zmenit' druh inštalácie stlačením tlačidla T4. Pre ukončenie zobrazovania režimu konfigurácie je potrebné raz stlačit' tlačidlo T1; dôjde k vypnutiu zariadenia a k uloženiu posledného zobrazeného nastavenia.
Upozornenie! Pred akýmkol'vek úkonom čistenia alebo údržby odpojte odsávač od elektrickej siete vytiahnutím zástrčky alebo vypnutím hlavného vypínača bytovej jednotky.
Pred čistením
- Strhnite ochranné filmy
- Odstráňte nečistoty vlhkou špongiou a trochou neutrálneho saponátu
- Otrite vlhkou handrou
- Osušte jemnou handrou; v prípade odsávača z nehrdzavejúcej ocele postupujte podľa pokynov pre satinovanie kovu
Pravidelné čistenie
Odsávač je potrebné čistič často (najmenej v rovnakých intervaloch, v akých sa vykonáva údržba protitukových filtrov), zvnútra i zvonku. Pri čistení používajte handru navlhčenú neutrálnymi čistiacimi prostriedkami a vlažnou vodou.
Nepoužívajte abrazívne ani korozívne prostriedky.
Upozornenie: Nedodržanie noriem na čistenie zariadenia a výmenu filtrov predstavuje riziko požiaru. Odporúča sa preto dodržiavať uvedené pokyny. Odmieta sa akákol'vek zodpovednosť za prípadné škody na motore, požiare vyvolané nesprávnou údržbou alebo nedodržaním vyššie uvedených upozornení.
Protitukový filter zachytáva častice tuku, vznikajúce pri varení; je potrebné ho vyčistiť najmenej raz mesačne neagresívnymi čistiacimi prostriedkami, manuálne alebo v umývačke riadu, pri nízkej teplote a pri použití krátkeho cyklu. Demontáž protitukového filtra
sa vykonáva potiahnutím odopínacej rukoväte s pružinou. Pri umývaní protitukového filtra v umývačke riadu by mohlo dôjst' k jeho odfarbeniu, ale jeho filtračné schopnosti tým nebudú zmenené.
Uhlíkový filter zachytáva nepríjemné zápachy pochádzajúce z varenia. K nasýteniu uhlíkového filtra dochádza po určitej dobe, v závislosti na druhu sporáka a pravidelnosti čistenia protitukového filtra. V každom prípade je potrebné vymenit náplň najmenej každé
dvadsat' mesiace.
Tento filter sa NEMÔŽE umývat' ani regenerovat'.
Demontáž: Pootočte filter o 90°, aby ho bolo možné odpnút z odsávacej jednotky.
Montáž: Zasuňte filter s aktívnym uhlím do odsávacej jednotky a upevnite ho jeho pootočením o 90°.
Výmena žiaroviek
Odpojte zariadenie z elektrickej siete a vyberte protitukové filtre.
Upozornenie! Skôr ako sa dotknete žiaroviek sa uistite, že sú vychladnuté.
-

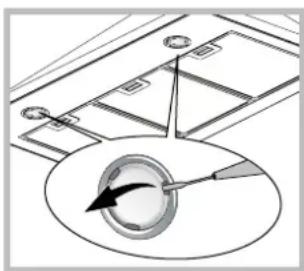

Vyberte ochranný kryt po jeho nadvihnutí malým plochým skrutkovačom alebo podobným nástrojom.
-
