GEBRUIKSAANWIJZING WK820 MARMITEK

GEBRUIKSAANWIJZING 17

SAFETY WARNINGS

• Om kortsluiting te voorkomen, dient dit product uitsluitend binnenshuis gebruikt te worden, en alleen in droge ruimten. Stel de componenten niet bloot aan regen of vocht. Niet naast of vlakbij een bad, zwembad, etc. gebruiken.
• Stel de componenten van uw systeem niet bloot aan extreem hoge temperaturen of sterke lichtbronnen.
• Bij oneigenlijk gebruik, zelf aangebrachte veranderingen of reparaties, komen alle garantiebepalingen te vervallen. Marmitek aanvaardt geen productaansprakelijkheid bij onjuist gebruik van het product of door gebruik anders dan waarvoor het product is bestemd. Marmitek aanvaardt geen aansprakelijkheid voor volgschade anders dan de wettelijke productaansprakelijkheid.
• Dit product is geen speelgoed. Buiten bereik van kinderen houden.
• Houd batterijen buiten bereik van kinderen. Lever batterijen in als klein chemisch afval. Gebruik nooit oude en nieuwe batterijen of verschillende typen batterijen door elkaar. Verwijder de batterijen wanneer u het systeem langere tijd niet gebruikt. Let bij het inleggen van de batterijen op de polariteit (+ / -): verkeerd inleggen kan explosiegevaar opleveren.
• Behalve gemak kan automatisch schakelen ook gevaar met zich meebrengen. Zo kunnen anderen verrast worden, of kan kleding welke over een elektrische warmtebron hangt in brand raken. Wees hier altijd op bedacht en neem afdoende maatregelen ter voorkoming.

INTRODUCTIE

De WK820 en RC840 zijn één-weg draadloze keypads in de eerste plaats ontwikkeld als extra inschakel station. Ze hebben drie inschakel toetsen. Volledig, gedeeltelijk en Omtrek alarm AAN. Wanneer u gelijktijdig op de Alarm Volledig AAN en de Omtrek Alarm AAN toets drukt, dan genereert u een paniek alarm. Daarnaast kunt u de Keypads ook gebruiken voor het bedienen van uw Home Automation modules.

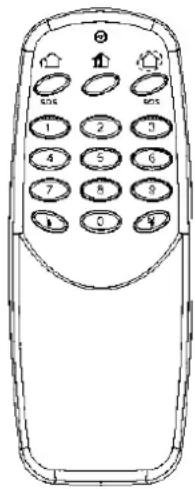

infinite 1 2 3 ? 4 5 6 0 7 8 9 ?

Figuur B.13: WK820

De WK820 heeft nog een extra Annuleer knop ⊗. Hiermee kunt u een foutief ingedrukte toets, bv. bij het invoeren van uw gebruikerscode, annuleren. Deze toets negeert wat u tot dan toe heeft ingetoetst waardoor u weer opnieuw kunt beginnen. Dit product maakt onderdeel uit van de Marmitek ProGuard800 series en werkt samen met het ProGuard800 alarmsysteem. Wilt u meer weten over het complete systeem, de mogelijkheden en instellingen van de ProGuard800 serie, kijkt u dan in de installatiehandleiding of op www.marmitek.com.

REGISTRATIE PROCEDURE

Om een draadloze Keypad te registreren:

1. Selecteer in het programmering menu, Componenten, Keypads [913].
2. Selecteer de keypad die u wilt registreren; het syteem start de registratie mode.
3. Druk op een willekeurige toets van de Keypad en controleer of het LED lampje van de Keypad oplicht.
4. Druk nogmaals op deze toets. Wanneer Opslaan? op de display verschijnt, drukt u op √.

ledere keer dat u een toets bedient, licht één van de batterij status LED's op. Wanneer de batterij vervangen moet worden, zal het rode Batterij Leeg lampje oplichten.

Om de batterij te vervangen:

1. Plaats een kleine schroevendraaier in de openingen aan de onderzijde van de Keypad. Draai de schroevendraaier voorzichtig om de voorkant van de achterkant los te maken.
2. Let bij het vervangen van de batterij goed op de polariteit (-/+) (9V, alkaline).
3. Plaats de voorkant weer op de achterkant.

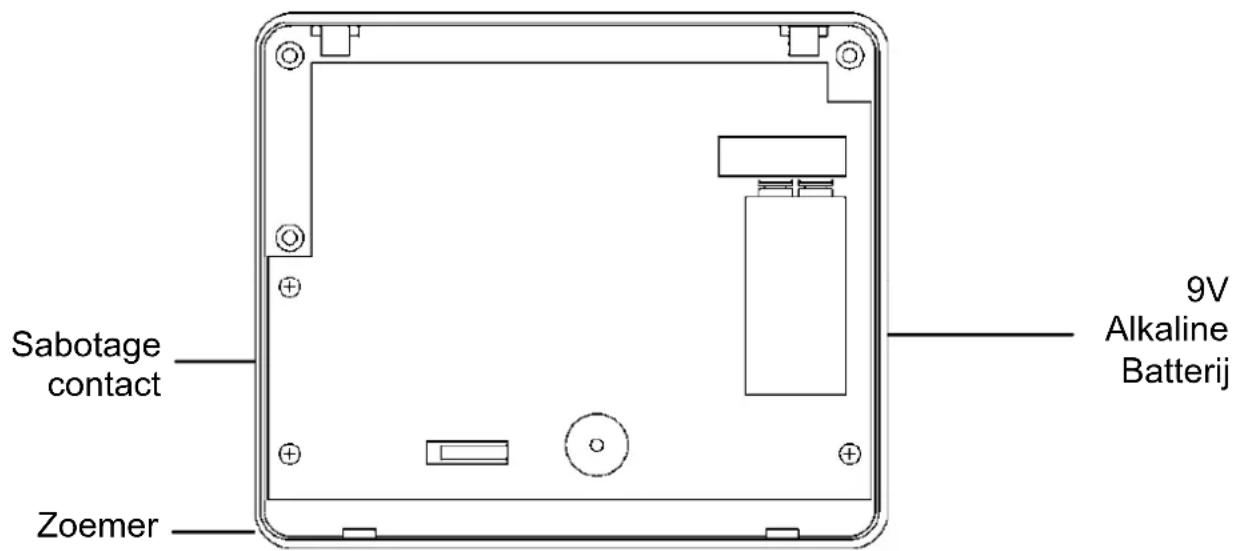

Sabotage contact Zoemer 9V Alkaline Batterij

Figuur B.15: WK820 (zonder achterkant)

BATTERIJ VERVANGEN (RC840)

Wanneer de batterij bijna leeg is, knippert de LED gedurende verzending van een signaal.

Om de batterij te vervangen:

1. Verwijder het batterijklepje op de achterzijde van de RC840. hiervoor dient u de verwijder tab met een kleine schroevendraaier in te drukken.
2. Let bij het vervangen van de batterij goed op de polariteit (-/+) (9V, alkaline).
3. Plaats het batterijklepje weer op de achterkant.

Antenne: vast op de printplaat

Frequentie: 868,35 MHz FM

Stroomverbruik: 26mA (bij verzenden)

2μA (standby)

Voeding: 9V Alkaline Batterij

RFI Immuniteit: 40V/m

Gebruikstemperatuur: 0 tot 60°C

Afmetingen: 130 x 110 x 28mm

RC840

Antenne: vast op de printplaat

Frequentie: 868,35 MHz FM

Stroomverbruik: 25mA (bij verzenden)

3μA (standby)

Voeding: 9V Alkaline Batterij

RFI Immuniteit: 40V/m

Gebruikstemperatuur: 0 tot 60°C

Afmetingen: 128 x 49 x 27mm

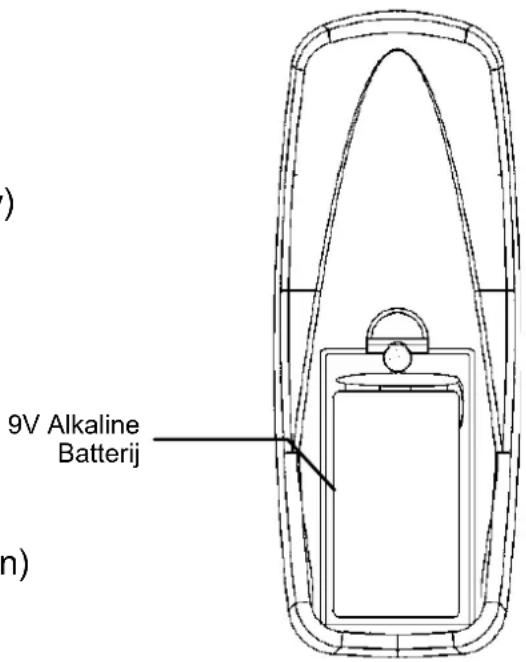

9V Alkaline Batterij (n)

Figuur B.16: RC840 (zonder batterijklepje)

Specificaties kunnen wijzigen zonder voorafgaande melding hiervan.

Milieu-informatie voor klanten in de Europese Unie

De Europese Richtlijn 2002/96/EC schrijft voor dat apparatuur die is voorzien van dit symbool op het product of de verpakking, niet mag worden ingezameld met niet-gescheiden huishoudelijk afval. Dit symbool geeft aan dat het product apart moet worden ingezameld. U bent zelf verantwoordelijk voor de vernietiging van deze en andere elektrische en elektronische apparatuur via de daarvoor door de

landelijke of plaatselijke overheid aangewezen inzamelingskanalen. De juiste vernietiging en recycling van deze apparatuur voorkomt mogelijke negatieve gevolgen voor het milieu en de gezondheid. Voor meer informatie over het vernietigen van uw oude apparatuur neemt u contact op met de plaatselijke autoriteiten of afvalverwerkingsdienst, of met de winkel waar u het product hebt aangeschaft.

Bij deze verklaart Marmitek BV, dat deze WK820+RC840 voldoet aan de essentiële eisen en aan de overige relevante bepalingen van Richtlijnen:

Richtlijn 1999/5/EG van het Europees Parlement en de Raad van 9 maart 1999 betreffende radioapparatuur en telecommunicatie-eindapparatuur en de wederzijdse erkenning van hun conformiteit

Richtlijn 89/336/EEG van de Raad van 3 mei 1989 betreffende de onderlinge aanpassing van de wetgevingen van de Lid-Staten inzake elektromagnetische compatibiliteit
