MANUAL DE USUARIO WK820 MARMITEK

PROGUARD800 ^TM SERIES

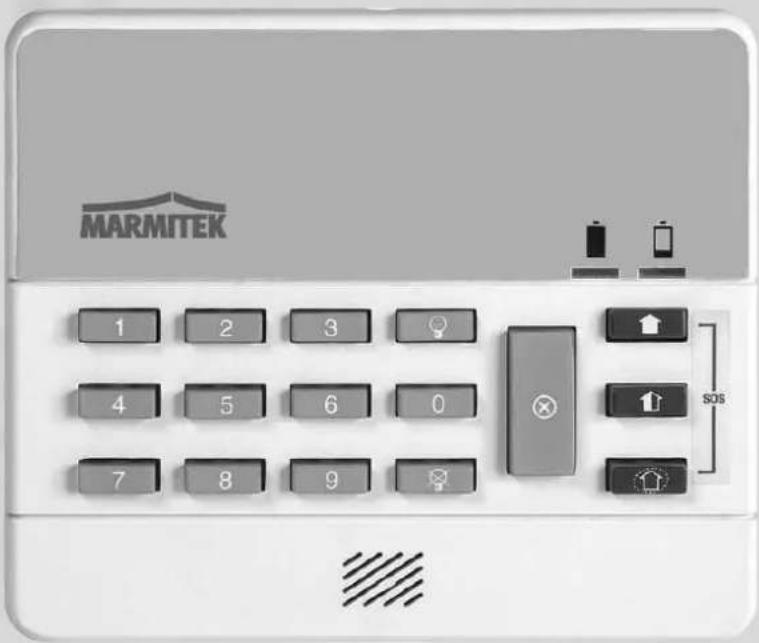

WK820 WIRELESS KEYPAD AND

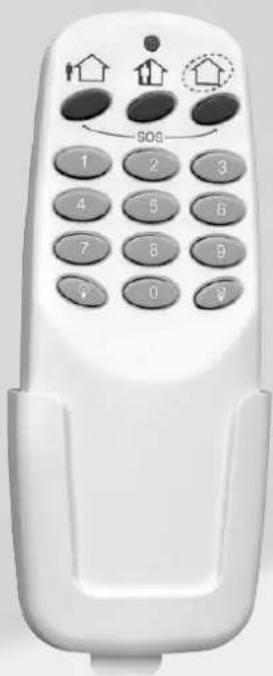

RC840 REMOTE CONTROL

MARMITEK 1 2 3 4 5 6 0 7 8 9 SOS

SOS 1 2 3 4 5 6 7 8 9 9 0 8

USER MANUAL 2

• Para evitar un cortocircuito, este producto solamente se usa en casa y en habitaciones secas. No exponga los componentes del sistema a la lluvia o a la humedad. No se use cerca de una bañera, una piscina, etc.
• No exponga los componentes del sistema a temperaturas extremamente altas o a focos de luz fuertes.
• En caso de uso indebido o modificaciones y reparaciones montados por su mismo, la garantía se caducará. En caso de uso indebido o impropio, Marmitek no asume ninguna responsabilidad para el producto. Marmitek no asume ninguna responsabilidad para daños que resultan del uso impropio, excepto según la responsabilidad para el producto que es determinada por la ley.
• Este producto no es un juguete. Asegúrese de que está fuera del alcance de los niños.
• Ten cuidado que las pilas se encuentran fuera del alcance de niños. Entrega las pilas como residuos químicos. Nunca use pilas nuevas y viejas o pilas de tipos distintos a la vez. Quita las pilas si no usa el sistema durante mucho tiempo. Cuando pone las pilas, presta atención a la polaridad (+ / -): si no son puestas de manera justa, puede causar peligro de explosión.
• Los conmutadores automáticos son cómodos, pero pueden también provocar situaciones peligrosas. Personas pueden ser sorprendidas, no teniendo en cuenta que alguna fuente de calor esté encendida. También ropas que estén colgadas cerca de una fuente de calor eléctrica se pueden prender. No ha de olvidar estos peligros y que ha de tomar medidas para evitarlos.

INTRODUCCIÓN

El WK820 y el RC840 son Teclados Inalámbricos unidirecciones diseñados para funcionar como estaciones remotas de comando, que incluyen tres teclas de armado rápido en sus diversos modos. Presionando las teclas Total y Perimetral simultáneamente se genera una señal de pánico. Adicionalmente el Teclado puede ser utilizado para comandar los módulos de automatización.

MARMITEK 1 2 3 4 5 6 0 7 8 9 SOD

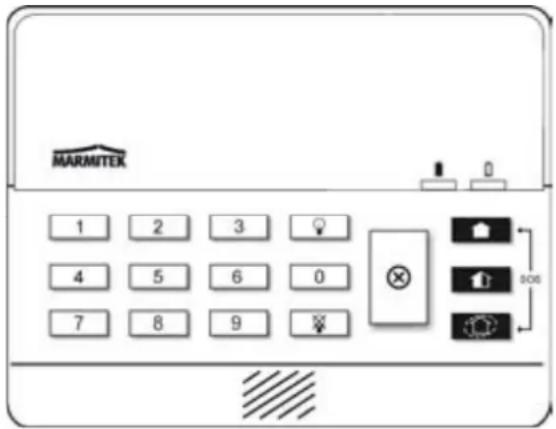

Figura B.8: WK820

El WK820 también incluye una tecla adicional de cancelación ⊗, esta borra el Teclado en caso que una tecla haya sido presionada por equivocación al ingresar un código, por ejemplo. Esto provoca que el Teclado ignore todos los comandos ingresados con anterioridad. Este producto forma parte de la serie ProGuard800 de Marmitek y funciona en combinación con el sistema de alarma ProGuard800. ¿Quiere saber más sobre el sistema completo, las posibilidades y los ajustes de la serie ProGuard800? Visite www.marmitek.com y mire el manual de instalación.

PROCESO DE REGISTRO

Para Registrar Teclados Inalámbricos:

1. Desde el menú Programación, seleccione Dispositivos, Teclados [913].
2. Seleccione el Teclado que desea registrar, el sistema iniciará el modo Registro.
3. Presione un botón en el Teclado asegurándose que el LED se encienda al mismo tiempo.
4. Presione el mismo botón nuevamente. Cuándo Guardar? aparezca en el display LCD, presione √.

SDS 1 2 3 4 5 6 7 8 9 i 0 i

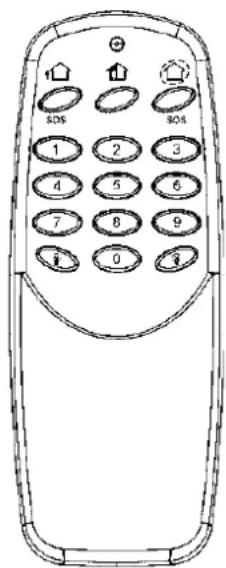

Figura B.9: RC840

REEMPLAZO DE LA BATERÍA (WK820)

Cada vez que una tecla es presionada, el LED de estado de batería se enciende. Cuando la batería necesite ser reemplazada, se encenderá el LED rojo de batería baja.

Para Reemplazar la Batería:

1. Inserte un pequeño destornillador en la ranura ubicada en la parte inferior del teclado y gírelo para retirar la tapa.
2. Observando la polaridad correcta, reemplace la Batería (9V, alcalina).
3. Reponga la parte posterior y asegúrese que esta trabe al cerrarla.

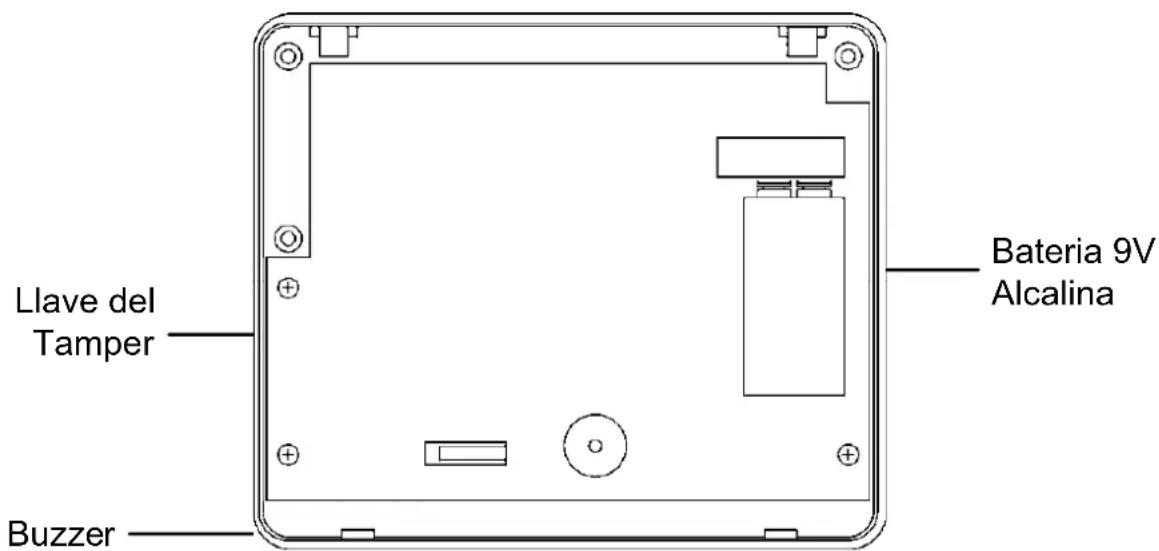

Bateria 9V Alcalina Llave del Tamper Buzzer

Figura B.10: WK820 (sin tapa posterior)

REEMPLAZO DE LA BATERÍA (RC840)

Cuando la Batería esté baja, el LED del RC840 destellará durante la transmisión.

Para Reemplazar la Batería:

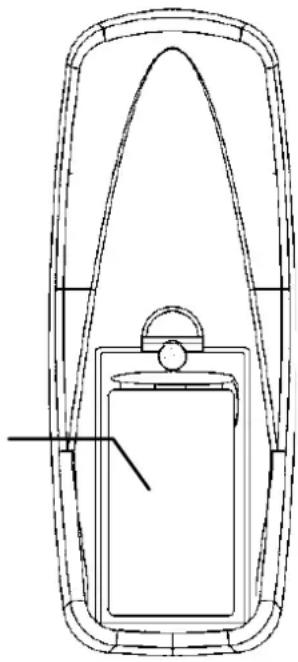

1. Remueva la cobertura de la Batería localizada en la parte posterior de la unidad. Para hacerlo, presione la lengüeta usando un pequeño destornillador y retirándola del housing.
2. Observando la polaridad correcta, reemplace la Batería (9V, alcalina).
3. Reponga la cobertura asegurándose que la misma quede trabada.

ESPECIFICACIONES TÉCNICAS

WK820

Antena:

Frecuencia: 868,35MHz FM

Consumo Corriente: 26mA (transmisión) 2μA

Alimentación: 9V Batería alcalina

Inmunidad RF: 40V/m

Temperatura Operación: 0 a 60°C

Dimensiones: 130 x 110 x 28mm

RC840

Antena:

Frecuencia: 868,35MHz FM

Consumo Corriente: 25mA (transmisión) 3μA

Alimentación: 9V Batería alcalina

Inmunidad RF: 40V/m

Temperatura Operación: 0 a 60°C

Dimensiones: 128 x 49 x 27mm

Incorporada

(standby)

(standby)

Bateria 9V

Alcalina

Incorporada

Las especificaciones pueden modificarse sin previo aviso.

Información medioambiental para clientes de la Unión Europea

La Directiva 2002/96/CE de la UE exige que los equipos que lleven este símbolo en el propio aparato y/o en su embalaje no deben eliminarse junto con otros residuos urbanos no seleccionados. El símbolo indica que el producto en cuestión debe separarse de los residuos domésticos convencionales con vistas a su eliminación. Es responsabilidad suya desechar este y cualesquiera otros aparatos eléctricos y electrónicos a través de los puntos de recogida que ponen a su disposición el gobierno y las autoridades locales. Al desechar y reciclar correctamente estos aparatos estará contribuyendo a evitar posibles consecuencias negativas para el medio ambiente y la salud de las personas. Si desea obtener información más detallada sobre la eliminación segura de su aparato usado, consulte a las autoridades locales, al servicio de recogida y eliminación de residuos de su zona o pregunte en la tienda donde adquirió el producto.

Marmitek BV declara que este WK820+RC840 cumple con las exigencias esenciales y con las demás reglas relevantes de la directriz:

Directiva 1999/5/CE del Parlamento Europeo y del Consejo, de 9 de marzo de 1999, sobre equipos radioeléctricos y equipos terminales de telecomunicación y reconocimiento mutuo de su conformidad

Directiva 89/336/CEE del Consejo de 3 de mayo de 1989 sobre la aproximación de las legislaciones de los Estados Miembros relativas a la compatibilidad electromagnética
