MANUALE UTENTE WK820 MARMITEK

PRECAUZIONI DI SICUREZZA

• Per evitare il pericolo di cortocircuito utilizzare questo prodotto esclusivamente al coperto e in luoghi asciutti. Non esporre i componenti di questo prodotto a pioggia o umidità. Non utilizzare vicino alla vasca da bagno, piscina, ecc.
• Non esporre i componenti del sistema a temperature eccessivamente alte o a fonti intense di luce.
• In caso di utilizzo scorretto, di riparazioni o modifiche apportate personalmente decade qualsiasi garanzia. Marmitek declina ogni responsabilità per i danni derivanti da un utilizzo non appropriato del prodotto o da utilizzo diverso da quello per cui il prodotto è stato creato. Marmitek declina ogni responsabilità per danni consequenziali ad eccezione della responsabilità civile sui prodotti.
• Questo prodotto non è un giocattolo: tenerlo lontano dalla portata dei bambini.
• Batterie: conservare le batterie fuori dalla portata dei bambini. Consegnare le batterie agli appositi centri per lo smaltimento. Non utilizzare mai in combinazione batterie nuove e vecchie o di tipo diverso. Togliere le batterie quando l'apparecchio non viene utilizzato per un lungo periodo di tempo. Inserire correttamente le batterie prestando attenzione alla polarità (+ / -): un errato posizionamento delle batterie può provocare una esplosione.
• Un sistema automatizzato, oltre ad essere una fonte di comodità, può rappresentare anche una fonte di pericolo. Infatti, altre persone possono rimanere sorprese, o abiti posti sopra una fonte di calore elettrica possono prendere fuoco. Non farsi cogliere alla sprovvista e prendere misure adeguate per prevenire ogni possibile pericolo.

INTRODUZIONE

WK820 e RC840 sono tastiere radio utilizzate per creare punti di attivazione dell'impianto addizionali; includono tre tasti principali che consentono l'inserimento nelle tre modalità Totale, Parziale o Perimetrale. Premendo I tasti Totale e Perimetrale contemporaneamente si genera un allarme SOS panico. Possono essere inoltre usate per controllare moduli Home Automation.

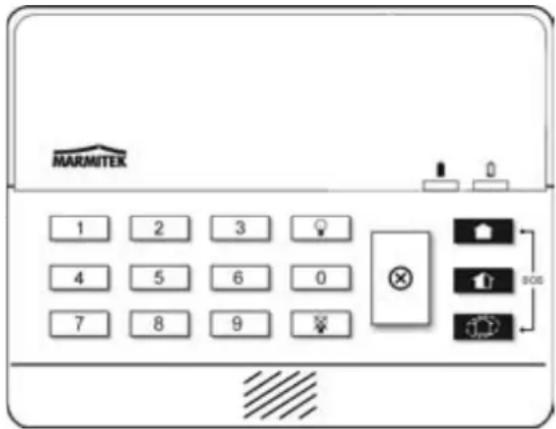

HARMITEK 1 2 3 4 5 6 0 7 8 9 SOE

Figure B.13: WK820

WK820 include inoltre un tasto Cancel ⊗, che annulla eventuali digitazioni fatte per errore, durante l'inserimento di un codice. Questo prodotto fa parte della serie Marmitek ProGuard800 e può essere usato in combinazione con il sistema di allarme ProGuard800. Se volete ulteriori informazioni sul sistema completo, le possibilità e le impostazioni della serie ProGuard800, vi rinviamo al manuale di installazione o a www.marmitek.com.

PROCEDURA DI REGISTRAZIONE

Per registrare una tastiera radio:

1. Dal menu Prog. Generale, selezionare Prog. Disposit, Tastiere [913].

2. Selezionare la tastiera che si vuole registrare; il sistema entra in modalità Registrazione.

3. Premere un tasto, accertandosi che il Led sulla tastiera si accenda a tasto premuto.

4. Premere il tasto una seconda volta. Quando appare "Salvare?" sul display, premere √.

Ogni volta che un tasto viene premuto, un LED di stato batteria si accende. Se la batteria è ad un livello basso, il Led rosso “Batteria Bassa” è acceso.

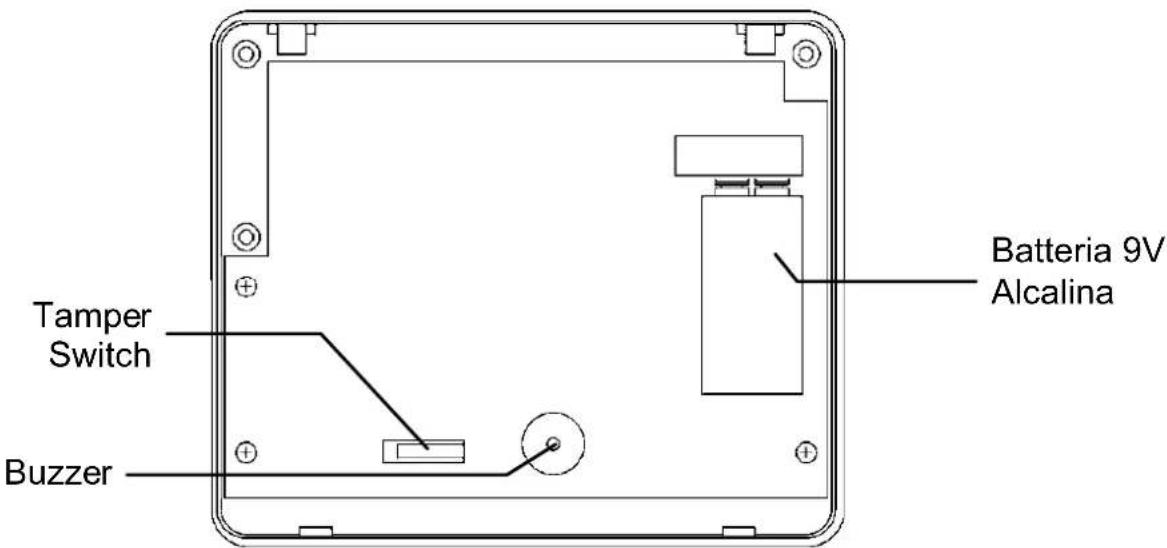

Per sostituire la batteria:

1. Inserire un piccolo cacciavite e separare le due parti del contenitore.
2. Osservare la corretta polarità, sostituire la batteria (9V, alcalina).
3. Richiudere con cura il contenitore.

Tamper Switch Buzzer Batteria 9V Alcalina

SOSTITUZIONE BATTERIE (RC840)

Quando la batteria è bassa, il LED su RC840 lampeggia durante una trasmissione.

Per sostituire la batteria:

1. Rimuovere il coperchio situato nella parte posteriore dell'unità.
2. Sostituire la batteria rispettando la corretta polarità, (9V, alcalina).
3. Riposizionare e chiudere il coperchio.

CARATTERISTICHE TECNICHE WK820 (Tastiera Radio)

Antenna:

Frequenza: 868,35MHz FM

Alimentazione: 9V Batteria Alcalina

RFI Immunity: 40V/m

Temperatura di Lavoro: 0 to 60°C

Dimensioni: 130 x 110 x 28mm

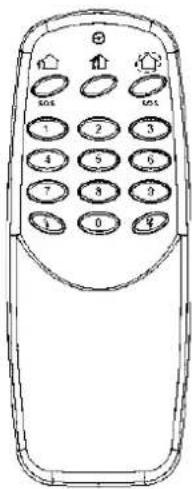

RC840 (Radiocomando)

Antenna: Integrata

Frequenza: 868,35MHz FM

Assorbimento: 25mA (trasmissione)

Alimentazione: 9V Batteria Alcalina

RFI Immunity: 40V/m

Temperatura di Lavoro: 0 to 60°C

Dimensioni: 128 x 49 x 27mm

Integrata 2μA (Built-in (standby) Whip) Batteria 9V Alcalina (Built-in Whip) 3μA Figura B.16: RC840 (battery dove) off (standby)

Le specifiche possono essere soggette a modifiche senza preavviso.

Informazioni relative all'ambiente per i clienti residenti nell'Unione Europea

La direttiva europea 2002/96/EC richiede che le apparecchiature contrassegnate con questo simbolo sul prodotto e/o sull'imballaggio non siano smaltite insieme ai rifi uti urbani non differenziati. Il simbolo indica che questo prodotto non deve essere smaltito insieme ai normali rifi uti domestici. È responsabilità del proprietario smaltire sia questi prodotti sia le altre apparecchiature elettriche ed elettroniche mediante le specifi che strutture di raccolta indicate dal governo o dagli enti pubblici locali. Il corretto smaltimento ed il riciclaggio aiuteranno a prevenire conseguenze potenzialmente negative per l'ambiente e per la salute dell'essere umano. Per ricevere informazioni più dettagliate circa lo smaltimento delle vecchie apparecchiature in Vostro possesso, Vi invitiamo a contattare gli enti pubblici di competenza, il servizio di smaltimento rifi uti o il negozio nel quale avete acquistato il prodotto.

Con ciò, Marmitek BV, dichiara che il WK820+RC840 è conforme ai requisiti essenziali ed altre disposizioni relative alla Direttiva :

Direttiva 1999/5/CE del Parlamento europeo e del Consiglio, del 9 marzo 1999, riguardante le apparecchiature radio e le apparecchiature terminali di telecomunicazione e il reciproco riconoscimento della loro conformità

Direttiva 89/336/CEE del Consiglio del 3 maggio 1989 per il ravvicinamento delle legislazioni degli Stati Membri relative alla compatibilità elettromagnetica
