BEDIENUNGSANLEITUNG WK820 MARMITEK

GEBRAUCHSANLEITUNG 5

GUIDE UTILISATEUR 8

MODO DE EMPLEO 11

MANUALE D'ISTRUZIONI 14

• Um Kurzschluss vorzubeugen, dieses Produkt bitte ausschließlich innerhalb des Hauses und nur in trockenen Räumen nutzen. Setzen Sie die Komponenten nicht Regen oder Feuchtigkeit aus. Nicht neben oder nahe eines Bades, Schwimmbades usw. verwenden.
• Setzen Sie die Komponente Ihres Systems nicht extrem hohen Temperaturen oder starken Lichtquellen aus.
• Bei einer zweckwidrigen Verwendung, selbst angebrachten Veränderungen oder selbst ausgeführten Reparaturen verfallen alle Garantiebestimmungen. Marmitek übernimmt bei einer falschen Verwendung des Produkts oder bei einer anderen Verwendung des Produktes als für den vorgesehenen Zweck keinerlei Produkthaftung. Marmitek übernimmt für Folgeschäden keine andere Haftung als die gesetzliche Produkthaftung.
• Dieses Produkt ist kein Spielzeug. Außer Reichweite von Kindern halten.
• Halten Sie die Batterien außerhalb der Reichweite von Kindern. Liefern Sie die Batterien als chemischen Kleinabfall ein. Verwenden Sie niemals alte und neue oder unterschiedliche Typen von Batterien durcheinander. Wenn Sie das System längere Zeit nicht benutzen, entfernen Sie die Batterien. Achten Sie beim Einlegen der Batterien auf die Polarität (+ / -): Ein falsches Einlegen kann zu Explosionsgefahr führen.
• Automatisches Schalten ist nicht nur bequem, sondern kann auch Gefahr bedeuten. So können Personen überrascht werden, oder kann Kleidung, die über eine elektrische Wärmequelle hängt in Brand geraten. Passen Sie immer auf und treffen Sie Maßnahmen um dies zu verhindern.

EINFÜHRUNG

Der WK820 und RC840 sind einwegige drahtlose Funktastaturen, die hauptsächlich für zusätzliche Aktivierungsstellen entworfen wurden, mit inklusive drei Aktivierungstasten, die komplette, Teil- oder peripherische Aktivierungsmoden ausführen. Das simultane Drücken auf den Knöpfen Komplett und Teil erzeugt eine SOS Überfallsalarm. Zusätzlich, kann die Funktastatur benutzt werden, um die Modulen der Home Automation zu kontrollieren.

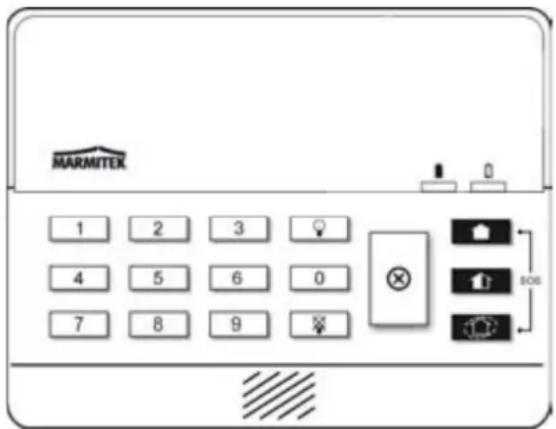

MARMITEK 1 2 3 4 5 6 0 7 8 9 SOG

Abbildung B.13: WK820,

Der WK820 enthält auch eine zusätzliche Absage Taste ✉ die, die Funktastatur löscht, im Falle, daß zum Beispiel, auf eine Taste während der Eingabe des Code, versehentlich gedrückt wurde. Diese Taste verursacht die Funktastur zu ignorieren was vorher eingegeben wurde, um es so den Benutzer zu ermöglichen neuanzufangen. Dieses Produkt gehört den Marmitek ProGuard800 Serien an und arbeitet mit dem ProGuard800 Alarmsystem zusammen. Sie möchten mehr erfahren über das komplette System, die Möglichkeiten und Einstellungen der ProGuard800 Serie? Schauen Sie dann in die Installierungsvorschriften oder unter www.marmitek.com.

REGISTRATIONSVERFAHREN

Um die drahtlosen Funktastaturen zu registrieren:

1. Vom Programmierungsmenü, wählen Sie Module, Bedienteile [913] aus.
2. Suchen Sie sich die Tastatur aus, die Sie registrieren möchten. Das System führt den Registrationsmodus ein.
3. Drücken Sie auf einem Knopf der Tastatur, indem Sie sich versichern, daß eine LED-Anzeige angeht, nachdem auf dem Knopf gedrückt wurde.
4. Drücken Sie wieder auf den gleichen Knopf. Wenn Speichern? auf der ProGuard800 LCD-Anzeige auftritt, drücken Sie auf √

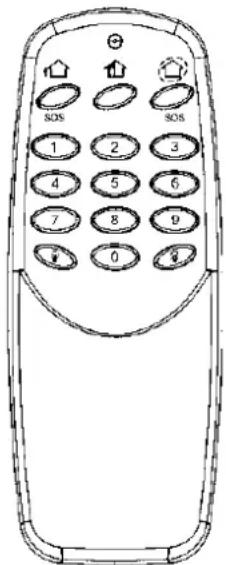

SOS 1 2 3 4 5 6 7 8 9 0 9

Abbildung B.14: RC840

BATTERIEN ERSETZEN (WK820)

Jedes Mal wenn eine Taste gedrückt wird, geht einer der

Batterienstatus-LED Anzeigen an. Wenn die Batterie ausgewechselt werden muß, geht die rote schwache Batterie LED-Anzeige an.

Um die Batterie auszuwechseln:

1. Stecken Sie einen kleinen Schraubenzieher in den Schlitz der unteren Hälfte der Einheit, und drehen Sie um die Rückbedeckung zu entfernen.
2. Beachten Sie die korrekte Polarität und ersetzen Sie die Batterie (9V, Alkalin).
3. Stellen Sie die Rückbedeckung zurück, indem Sie sich vergewissern, daß die zwei Bedeckungen mit einem Klickgeräusch schließen.

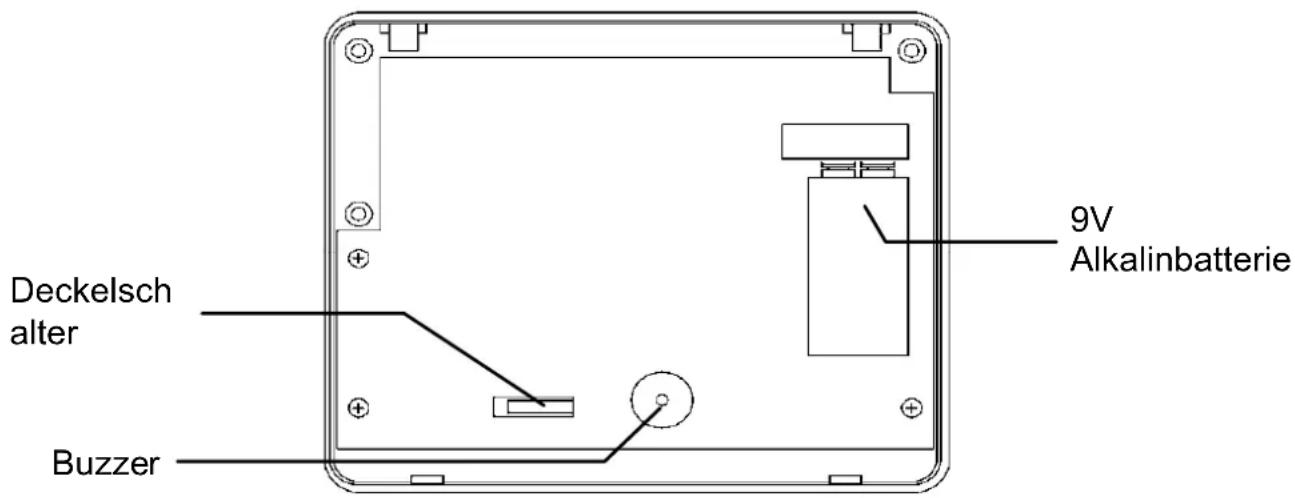

Deckelsch alter Buzzer 9V Alkalinbatterie

Abbildung B.15: WK820 (entfernte Rückbedeckung)

BATTERIEN ERSETZEN (RC840)

Wenn die Batterie schwach ist, blinkt die RC840 LED während der Übertragung.

Um die Batterie auszuwechseln:

1. Entfernen Sie die Batterienbedeckung, die sich auf dem hinteren Teil der Einheit befindet. Um dies auszuführen, drücken Sie auf der Freilassungslasche, indem Sie einen kleinen Schraubenzieher benutzen. Heben Sie die Bedeckung, weg vom RC840 Plastikgehäuse.
2. Beachten Sie die korrekte Polarität und ersetzen Sie die Batterie (9V, Alkalin).
3. Stellen Sie die Batteriebedeckung zurück, indem Sie sich vergewissern, daß sie sich mit einem Klickgeräusch schließt.

TECHNISCHEN DATEN

WK820

Antenne:

Integrierte

Frequenz: 868,35MHz FM

Strom:

9V

Aktueller Stromverbrauch: 26mA (in Transmission)

2μA (in Bereitschaft)

RFI Immunität: 40V/m

Betriebstemperatur: 0 bis 60°C

Abmessungen: 130 x 110 x 28mm

RC840

Antenne:

Integrierte

Frequenz: 868,35MHz FM

Strom:

9V

Aktueller Stromverbrauch: 25mA (in Transmission)

3μA (in Bereitschaft)

RFI Immunität: 40V/m

Betriebstemperatur: 0 bis 60°C

Abmessungen: 128 x 49 x 27mm

Spezifikationen können ohne vorhergehende

Mitteilung geändert werden.

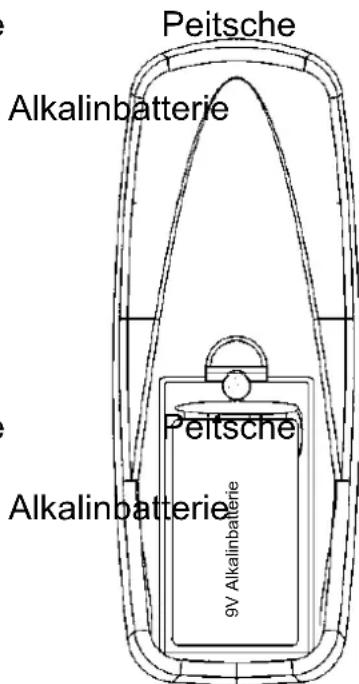

Peitsche Alkalinbatterie Peitsche 9V Alkalinbatterie Alkalinbatterie

Abbildung B.16: RC840
(entfernte Batteriebedeckung)

Umweltinformation für Kunden innerhalb der Europäischen Union

Die Europäische Richtlinie 2002/96/EC verlangt, dass technische Ausrüstung, die direkt am Gerät und/oder an der Verpackung mit diesem Symbol versehen ist nicht zusammen mit unsortiertem Gemeindeabfall entsorgt werden darf. Das Symbol weist darauf hin, dass das Produkt von regulärem Haushaltmüll getrennt entsorgt werden sollte. Es liegt in Ihrer Verantwortung, dieses Gerät und andere elektrische und elektronische Geräte über die dafür zuständigen und von der Regierung oder örtlichen Behörden dazu bestimmten Sammelstellen zu entsorgen. Ordnungsgemäßes Entsorgen und Recyceln trägt dazu bei, potentielle negative Folgen für Umwelt und die menschliche Gesundheit zu vermeiden. Wenn Sie weitere Informationen zur Entsorgung Ihrer Altgeräte benötigen, wenden Sie sich bitte an die örtlichen Behörden oder städtischen Entsorgungsdienste oder an den Händler, bei dem Sie das Produkt erworben haben.

AVERTISSEMENTS DE SECURITE

TECHNISCHE GEGEVENS WK820

Hiermit erklärt Marmitek BV die Übereinstimmung des Gerätes WK820+RC840 den grundlegenden Anforderungen und den anderen relevanten Festlegungen der Richtlinien:

Richtlinie 1999/5/EG des Europäischen Parlaments und des Rates vom 9. März 1999 über Funkanlagen und Telekommunikationsendeinrichtungen und die gegenseitige Anerkennung ihrer Konformität

Richtlinie 89/336/EWG des Rates vom 3. Mai 1989 zur Angleichung der Rechtsvorschriften der Mitgliedstaaten über die elektromagnetische Verträglichkeit
