| Producttype | Handstofzuiger en steelstofzuiger zonder snoer |
| Merk en model | BEEM iTurbo (M38.001 / M38.002) |
| Afmetingen (L x B x H) | 260 x 200 x 1150 mm |
| Netto gewicht (hoofdkit) | Ongeveer 2,55 kg |
| Bedrijfsspanning | 12 V gelijkstroom (M38.001) / 14,4 V gelijkstroom (M38.002) |
| Vermogen | 70 W (M38.001) / 80 W (M38.002) |
| Voeding / oplaadstation | Ingang 100-240 V ~ 50/60 Hz, uitgang 19,5 V gelijkstroom, 200 mA |
| Beschermingsklasse | II |
| Beschermingstype | IPX0 |
| Accu | Ingebouwd oplaadbaar, opladen via oplaadstation |
| Gebruiksduur | Niet gespecificeerd in de handleiding; initiële oplaadtijd: ongeveer 12 uur |
| Capaciteit stofbak | Niet gespecificeerd; na elk gebruik legen |
| Filtratie | Filter met textiel filterelement (wasbaar) |
| Inbegrepen accessoires | Vloermondstuk, voegenmondstuk, meubelborstel, oplaadstation, voeding |
| Gebruik | Steelstofzuiger (gemonteerd) of handstofzuiger (afneembaar) |
| Onderhoud en reiniging | Stofbak, filter en filterelement met water reinigen; volledig laten drogen |
| Veiligheid | Geen vloeistoffen of brandende voorwerpen opzuigen; niet gebruiken met een beschadigde voeding |
| Reserveonderdelen en repareerbaarheid | Beschikbare onderdelen: borstelkit, filterkit, stofbak, oplaadstation, voeding, handgreep, vloermondstuk, basiselement (referenties in de handleiding) |
| Algemene informatie | Uitgebreide fabrieksgarantie op bepaalde producten; EU-conformiteitsverklaring |
Veelgestelde vragen - iTurbo BEEM
Gebruikersvragen over iTurbo BEEM
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Stofzuiger in PDF-formaat gratis! Vind uw handleiding iTurbo - BEEM en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. iTurbo van het merk BEEM.
GEBRUIKSAANWIJZING iTurbo BEEM
Kabelloze hand- & steelstofzuiger
Sla de uitklappagina's aan het begin en het einde van de gebruiksaanwijzing open om de afbeeldingenijdens het lezen te konnen zien.
Inhalt
Algemene aanwijzingen 61
Veiligheidsinstructies 63
Inbedrijfstelling 67
Beschrijving van het apparatus 67
Bediening en gebruik 69
Na gebruik 70
Reiniging en verzorging 70
Opslag 70
Storingsopheffing 71
Reserveonderdelen en verdere
accessoires 72
Lees voor het gebruik van het apparaat de in deze gebruiksaanwijzing vermelde aanwijzingen voor de inbedrijfstelling, de veiligheid, het gebruik volgens de voorschriften, de reiniging en verzorging door.
Sla de uitklappagina's aan het begin en het einde van de gebruiksaanwijzing open om de afbeeldingenijdens het lezen te kennen zien.
Bewaar deze gebruiksaanwijzing voor later gebruik en geef haar met het apparaat door aan latere eigenaars.
Algemene aanwijzingen
Auteursrecht
Dit document is auteursrechtelijk beschermd. Ledere vermenigvuldiging resp. iedere herdruk, ook gedeeltelijk, alsmede de weergave van de afbeeldingen, ook in gewijzigde vorm, is uitsluitend met schriftelijk toestemming van de fabrikant toegestaan.
Instructiesinzake milieubescherming
Het gekrukke verpakkingsmaterial is herbruikbaar. Voer Niet更是benodigkakkingsmaterial volgens deplaatselijkende voorschriften af.
Dit product mag binnen de Europese. Unie nicht als huisvuil worden wegde aan. Breng het apparaat waar de Selijke inzamelpunten.
Garantiedekking / garantie
Naast de wettelijk verplichte garantie besteht BEEM voor enkele producten bovendien nog een uitgebreide fabrieksgarantie.
Voor zover deze geboden worden, vindt u de desbetreffende informatatie op de specifieke productverpakking, de reclammaterialen of bij de betreffende producten op de BEEM-website.
Op unsere website www.beem.de vindt u deuitvoerige garantiebepalingen, verkrijgbare accessoires en reserveonderdelen alsmede gebruiksaanwijzingen in verschillende talen.
Gebrukte symbolen
GEVAAR
Wordt gebruikt voor een onmiddelijk dreigend gevaar dat ernstig of dodelijk lichamelijk letsel tot gevolg kan hebben.
Ter voorkoming van het gevaar 要去en de hier vermelde instructies worden nageleefd.
WAARSCHUWING
Wordt gebruikt voor een möglichke gevaarlijke situatie die ernstig of dodelijk lichamelijk letsel zou können veroorzaken.
Ter voorkoming van het gevaar 要去en de hier vermelde instructies worden nageleefd.
LETOP
Wordt gebrukt voor een möglichke gevaarlijke situatie die Licht lichamelijk hetseIs of materiele schade kan voroorzaken.
Ter voorkoming van het gevaar 要去en de hier vermelde instructies worden nageleefd.
AANWIJZING
Een opmerking bevat verdere in- formatie die de omgang met het apparaat eenvoudiger kan make.
Gebruik volgens de voorschriften
Dit apparaat is vooral voor het opzuigen van droog vuil en stof bij gebruik op harde vloeren, vaste vloerbedekking of gestof-feerde meubels bedoeld. Een ander ofaar bovenuit gaand gebruik geldt als oneigenlijk, Niet toegelaten gebruik.
WAARSCHUWING
In geval van oneigenlijk gebruik en/of nicht voorzien gebruik van het apparaat kūnen van het apparaat bevaren uitgaan.
Het apparaat mag uitsluitend voor het beoogde, toegelaten gebruiksdoel worden gebruikt.
Leef de in deze gebruiksaanwijzing beschreiben voorschriften na.
Claims en reclamaties van welke aard dan ook, die te herleiden zijn tot verkeerd of oneigenlijk gebruik, worden nicht aanvaard.
Het risico berust dan uitsluitend bij de gebruiker.
Beperking van de aansprakelijkheid
Wij aanvaarden geen aansprakelijkheid voor schades ofervolgschades in gevallen:
aar bij de bedieningshandleiding nicht in acht genomen is,
niet-reglementair gebruik,
van een inadequate of onjuiste behan- deling,
van nicht deskundig uitgevoerde reparies,
van Niet door ons geauthoriseerde modificaties,
haar bij onderdelen of verrangende onderdelen van derden werden gebruikt,
waar bij ongeschikte aanvullende onderden of accessoires werden gebruikt.
Conformiteitsverklaring
Bij deze verklaart BEEM dat dit apparaat aan de principiele eisen en de overige van toepassing+zijnde bepalingen van de richtlijn 2006/95/EG,2004/108/EG en 2009/125/ EG voldoet.
Veiligheidsinstructies
Dit apparaat is er Niet voor bedoeld om door Personen (ook kinderen) met lichamelijke, sensorische of geestelijk beperkingen of met ontbrekende ervaring en/of kennis gezruikt te worden, tenzij deze onder toezicht staan van een voor hun veriligheid verantwoordelijk persoon of van deze persoon instructies hebben verkreten hoe het apparaat moet worden bediend.
Kinderen要去en ondertoezicht staan omervoortzorgendatzeiet methet apparaat hunnen spelen.
Controleer het apparaat voor gebruik op zichbare externe schade. Neem een beschadigd apparaat Niet in gebruik.
Laat het apparaat Niet zonder toezicht Achter wanner het in bedrijf is.
Laat reparations aan het apparaat al-■leen door hiervoor geauthoriserde handelaars of door de klantenserviceuitvoeren; dit geldt vooral voor een beschadigde voeding. Door oneskundige reparations hunnen er aanzienlijke gevaaren voor de gebruiker ontstaan. Bovendien verralt daardoor de garantie resp. garantiedekking.
Een reparatie van het apparaat gedu- ■ rende de garantieperiode mag alleendoor een door de fabrikant hiervoor geauthoriseerde klantenservice wordenuitgevoerd, anders worden in geval van beschadigingen en waaruit resulterende storingen geen garantie of garantiedekkingeerboden.
Defecte onderdelen mogen alleen door originele reserveonderdelen worden verrangen. Alleen bij deze onderdelen is gewaarborgd dat aan de veiligheidseisen is voldaan.
GEVAAR
Gevaard door elektrische stroom!
Gebruik het apparaat Niet als de voeding of de laadkabel van de voeding beschadigd is.
Open in geen geval de behuizing van het apparaat of van de voeding. Wanner er onder spanning staande aansluitingen worden aangeraakt en de elektrische en mechanische opbouw worden gewijzigd, bestaat een verhoogd risico op elektrische schokken.
Dompel de motorunit, het laadstation of de voeding nooit in water of andere vloeistoffen.
Zuig met het apparaat geen vloeistoffen of nat vuil op.
Gebruik in natte vertrekken geen verlangkabels ofeerwegstopcontacten.
Trek de voeding uit het stopcontact,
wanner u het apparaat gedurende
een langereperiode Niet gebruikt,
wanner tijdens het gebruik een
storing optreedt,
voordat u het laadstation reinigt. -
Gevaar voor verstikking!
Zuig geenlicht ontvlambare of explosivestoffen of gassen op en zuig Niet opplaatsen, waar dergelijkke stoffen worden bewaard.
Zuig geen brandende of gloeende voorwerpen als sigaretten of schijnbaar gedoofde as of kolen op.
Kom bij het zuigen met de zuigmond Niet in de buurt van het hoofd.
Haar, sieraden, loszittende keding, vingers en andere lichaamsdelenuit de buurt van zuigopeningen enbeweegbare delen houden.
Het apparaat kan bij langer gebruik heet worden. Laat het apparaat afkoelen voordat u het opbergt of werkzaamheden aan het apparaatuitvoert.
Controleer voor het stofzuiger of de handgreep en/of geplaatste accessoires onbeschadigd�n.
Brand-, explosie- en verwondingsgevaar door ondeskundige omgang met de accu's!
De accu's mogen nicht geopend, in het vuur gegoodid, in vloeistof gedompeld of kortgesloten worden.
Laad de accu's alleen op het meegeleverde laadstation. Bij gebruik van een verkeerd laadapparaat kan/konnen er brand, explosie of bijtwonden optreden.
WAARSCHUWING
Bij een beschadigde accu kan ac-cuvloeistof vrijkomen. Mocht er een van de accu's gelekt hebben, dient aanraking van de accuvloeistof met huid,ogen en slijmvliezen te worden voorkomen. Bij contact met accuvloeistof spoelt u de betreffende plekken onmiddelijk met een ruime hoeveel-heid schoon water af en waarschuwt een arts.
Bij beschadiging en ondeskundig ge-bruik van de accu+kunnen er dampen ontsnappen.Voer frisse lucht aan en ga bij klachten naar de dokter.Dedampen kunnen de ademhalingsorga-nen irriteren.
LET OP
Laat het apparaat bij langere verwerkingstijden tussendoor afkoelen om oververhitting te vermijden.
Het apparaat mag Niet aan de laadkabel of de voeding gedragen, opgetild of verplaatst worden.
Trek de voeding alsijd aan de behui-zing van de voeding uit het stopcontact, Niet aan de voedingskabel zich.
Gebruik het apparaat nicht zonder stofreservoir.
Zuig geen zware of harde voorwerpen of voorwerpen met scherpe randen op.
Ledig het stofreservoir na iedere keer zuigen, uiterlijk darüber als het stofreservoir bijna vol is.
Reinig het filtrelement met regelmatige tussenpozen (ten minste eens per 3 tot 6 maanden).
Laat vochtige gereinigde of gesham-poneerde tapijten en vloerbedekking voor het afzuigen volledig drogen.
Reinig onderdelen nicht in de vaatwasser of in de wasmachine.
Laat het apparaat Niet buiten staan en stel het Niet bloot aan direct vocht of zonnestraling. Bewaar het apparaat Niet in de buurt van warmtebronnen (bijv. vuur, verwarmingen, ventilarkachels of andere apparaten die warmte uitstralen).
Gebruik geen agressieve of schu- rende schoonmaakmiddelen.
Eisen aan de opstellingsplek
Voor een veilige en probleemloze werkig van het apparaat要去 de opstellingsplek aan de volgende eisen voldoen:
Het stopcontact moet goed toegankelijk zijn, zodate spanningstoevoer snel onderbroken kan worden.
Gebruik het laadstation nicht in een hete,
natte of zeer vochtige omgeving.
Elektrische aansluiting
Voor een veilige en probleemloze werkung van het apparaat要去en bij de elektrische aansluiting de volgende instructies in acht worden genomen:
Vergelijk voor het aansluiten van het apparaat de aansluitgegevens (spanning en freqentie) op het typeplaatje met die van uw stroomvoorziening. Deze gegevens要去en met elkaar in overeenstemming zich, zodate er geen schade aan het apparaat kan optreden. Raadpleeg in geval van twijfel uw dealer.
Het stopcontact moet ten minste met een 10A-zekering zich beveiligd.
Verzeker uervaan dat de voeding en de laadkabel van de voeding onbeschadigd,zijn en Niet over scherpe randen gelegd is.
De laadkabel van de voeding mag nicht strak gespannen zich, geknikt worden of in aanraking met hete oppervlakken, scherpe randen of chemische stoffen komen.
Leg de laadkabel van de voeding zo dat er geen kans op struikelen is.
De elektrische verilgheit van het apparaat is alleen gewaarborgd, wanner het op een correct geinstalleerd randaarde-system wordt aangesloten. De werkinq aan een stopcontact zonder randaarde is verboden. Laat in geval van twijfel de installmentie van het huis door een elektricien controleren. De fabrikant aanvaardt geen verantwoordelijkheid voor schade die door een ontbrekende of onderbroken randaarde worden voroorzaakt.
Inbedrijfstelling
Uitpakken
Haal het apparaat, alle accessoires en de gebruiksaanwijzing uit de doos.
Verwijder voor het eerste gebruik al het verpakkingsmaterialiaal en de beschemfolies van het apparatusat en de accessoires.
AANWIJZING
Verwijder het typeplaatje en eventuele waarschuwingen Niet.
Bewaar indien möglich de originele verpakking gedurende de garantieperiode van het apparaat om het in geval van een garantieclaim correct te kuren verpakken. In geval van transportschade vervalt de aanspraak op garantie resp. garantiedekking.
Controller de inhoud op volledigheid en op zichbare schade.
Meld een onvolledige of beschadigde levering onmiddelijk aan uw leverancier.
Voor het eerste gebruik
Steek de voeding in het stopcontact en verbind hem met het laadstation.
Plaats het apparaat in het laadstation en laad de accu gedurende ca. 12 h geheel op.
Beschrijving van het apparatus
(�示afbeeldingenzie de uitklappagina links)
1 In-/uittoets standapparaat
2 Handgreep
3 In-/uittoets handapparaat
4 Handapparaat
5 Filter
6 Textiel filterelement
7 Stofreservoir
8 Vloerborstel
9 Huis standapparaat
10 Ontgrendeling handapparaat
11 Voeding met laadkabel
12 Plintzuiger
13 Meubelmondstuk
14 Laadstation
14a Houser
14b Standvoet
15 Aansluitbus
16 Ontgrendeling stofreservoir
17 Bedieningshandleiding (zonder afbeeling)
Laadstation monteren (afbeeldingen A1, A2)
Om het laadstation te monteren gaat u als volgt te werk:
Steek de houder van het apparaat (14a) op de standvoet (14b) (afbeeling A1).
Draai de twee delen met de meegeleverde bouten vanaf de onderkant aan elkaar vast (afbeelding A2).
Steek de laadkabel in de aansluitbus (15) aan de cant van het laadstation.
AANWIJZING
Draai de boute niet te stevig aan om een beschadiging van de kunststof onderdelen te vermijden.

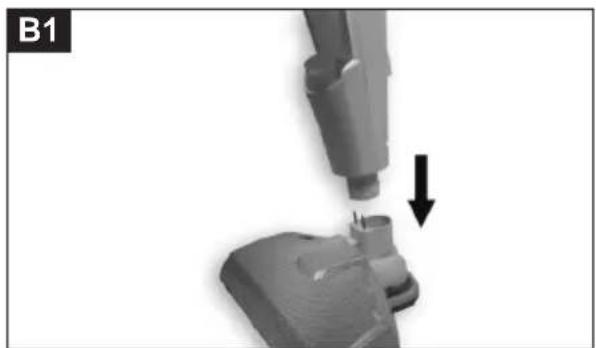

Montage vloerborstel (afbeelding B1)
Om de vloerborstel (8) van het standapparaat te monteren gaat u als volgt te werk:
Lijn de zuigopening van het basisapparaat t.o.v. de vloerborstel UIT.
Steek de twee delen in elkaar tot ze hoorbaar vastklikken.

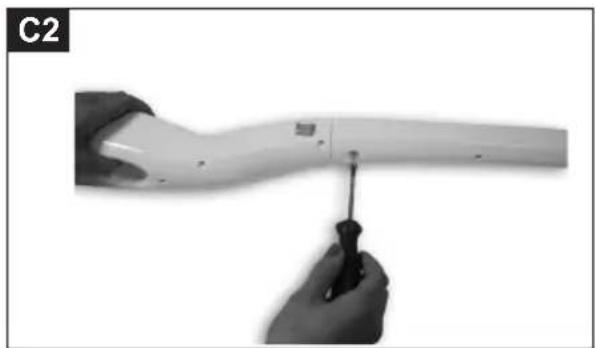

Handgreep standapparaat monteren (afbeeldingen C1, C2)
Om de handgreep van het standapparaat te monteren gaat u als volgt te werk:
Steek de handgreep (2) in de opname van hetuis (afbeelding C1).
Draai de meegeleverde bout in de handgreep (afbeelding C2).
Apparaat in-/uitschakelen
Het apparaat kan als hand- en als standstofzuiger gekrukt worden.
Om het apparaat in te schakelen drukt u op de in-/uiittoets aan het standapparaat (1) of aan het handapparaat (3).
Om het apparaat uit te schakelen drukt u nog een keer op de betreffende toets.
Bediening en gebruik
Als standapparaat gebruiken
Om het apparaat als standapparaat te gebruiken gaat u als volgt te werk:
Plaats het handapparaat (4) in hetuis van het standapparaat (9) tot het vastklikt (afbeelding D1).
Schakel het apparaat met de in-/uit- schakelaar (1) aan de handgreep in ofuit.
Als handapparaat gebruiken
Om het apparaat als handapparaat te gebruiken gaat u als volgt te werk:
Druk tegelijkertijd aan beiden kanten op de twee ontgrendelingen (10) van het handapparaat.
Haal het handapparaat (4)uit hetuis van het standapparaat (9).
Schakel het apparaat met de in-/uit- schakelaar (3) aan het handapparaat in ofuit.

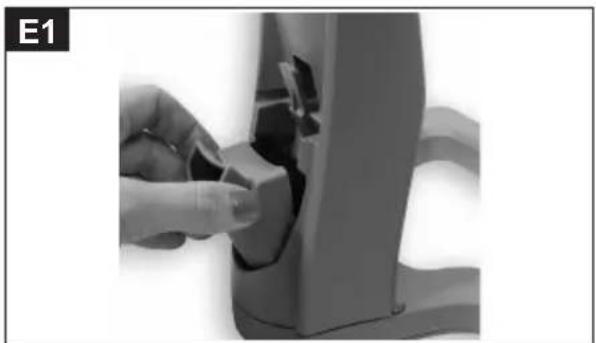

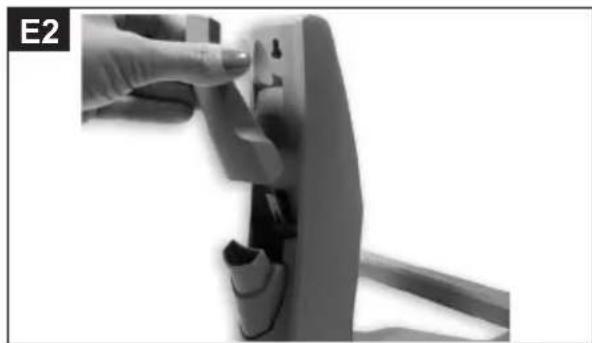

Accessoires gebruiken (afbeeldingen E1-E2)
De plintzuiger (12) en het meubelmondstuk (13) bevinden zich anschter in het laadstation (14) (afbeelding E1-E2). Om deze te gebruiken gaat u als volgt te werk:
Neem het gewenste opzetstukuit het laadstation.
Neem het handapparaatuit.
Plaats het opzetstuk op het handap- paraat.
Stofreservoir leegmaken afbeeldingen (F1)
Om het stofreservoir leeg te make, gaat u als volgt te werk:
Haal het handapparaatuit hetuis van hetstandapparaatals Beschreven in hethoofdstuk Apparaat als handapparaat gebruiken (pag.69).
Druk op de ontgrendeling (16) van het stofreservoir en neem het stofreservoiruit.
Trek het filter (5) uit het stofreservoir (7).
Maak het stofreservoir leeg.
Neem het filter (5) af en verwijder het textiele filtrilege (6).
Reinig het filtrelement zoals beschre-ven in het hoofdstuk Reiniging en verzorging (pag. 70).
Zet filter en filtrilegeant weer in elkaar en plaats het filter weer in het stofreservoir.
Plaats het stofreservoir weer terug in het apparaat.

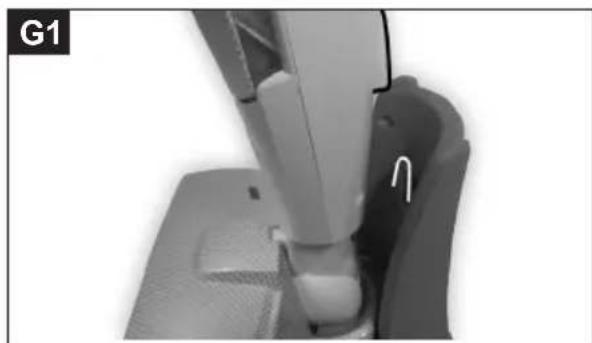

Stofzuiger laden (afbeelding G1)
Om te laden plaatst u het standapparaat met het handapparaat op het laadstation. Het apparaat worden opgeladen.
Het laden eindigt automatisch zodra het apparaat opgeladen is.
AANWIJZING
Schakel het apparaatuit voordat u het op het laadstation plaatst. Anders begint het zuigen onmiddelijk nadat u het apparaat van het laadstation verwijdert.
Na gebruik
Schakel het apparaat uit en plaats het op het laadstation.
Reinig het apparaat en de gebruike accessoires zoals beschreiben in het hoofdstuk Reiniging en verzorging (pag. 70).
Reiniging en verzorging
Neem voor het begin van de werkzaamheden de veiligheidsinstrumenties in het hoofdstuk Veiligheidsaanwijzingen (pag. 63) in acht!
Apparaat reinigen
Veeg het apparaat en de accessoires met eenlicht vochtige doek af.
Spoel het stofreservoir van binnen met wateruit droog het goed af.
Filter en filtrilegekunnen eveneens met water gereinigd worden.
Droog alle apparaatonderdelen na de reiniging goed af.
AANWIJZING
Laat het stofreservoir, het filter en het filtrelement na een reiniging met water volledig drogen voordat u deze waar monteert.
Opslag
Wanneer u het apparaat gedurende een langereperiode Niet nodig heeft, moet het gereinigd worden zoals beschreiben in het hoofdstuk Reinigung en verzorging (p. 70).
Bewaar de plintzuiger en het meubelmondstuk op het laadstation als aangegeven op de afbeeldingen E1 en E2.
Bewaar het apparaat en alle accessoires op een droge, schone en vorstvrijpelek, waar het beschermd is tegen direct zonlicht.
Storingsopheffing
De volgende babel is behulpzaam bij het opsporen en verhelpen vankleinere storingen:
| Fout Mogelijk oorzaak Ongoing | ||
| Het apparaat functioneert na het bedieren van de aan/uittoets nicht. | Voeding van het laadstation nicht ingestoken. | Voeding insteken. |
| De zekering in de elektroverde-ling uitgeschakeld. | Zekering inschakelen. | |
| De interne verilgheidsscha-kelaar heeft het apparaat vanwege oververhitting uitge-schakeld. | Laat het apparaat afkoe-len. | |
| Apparaat nicht opgeladen. Apparaat opladen. | ||
| Laadkabel van de voeding Niet aangesloten. | Laadkabel aansluten. | |
| De zekering in de elektro-verdeling springt eruit. | Te veel apparaten op hetzelfde stroomcircuit aangesloten. | Aantal apparaten op het stroomcircuit reduceren. |
| Geen storing vaststelhaar. | Klantenservice waar-schuwen. | |
AANWIJZING
Neem contact op met de klantenservice, wanner u met de hier beschreiben stappen het probleem nicht kunt oplossen.
Reserveonderdelen en verdere accessoires
| Pos.* Artikelnr. | Benaming | ||
| M38.001 | M38.002 | ||
| 12, 13 900 901 001 Borstelset 2-delig | |||
| 5, 6 900 901 006 Filterset 2-delig | |||
| 7 900 901 011 Stofreservoir | |||
| - 900 901 016 | Bout en moer M6 voor de bevestiging van de handgreep | ||
| 14 900 901 041 | Laadstation+zonder voeding | ||
| 11 900 901 056 | Voeding met laadkabel | ||
| 2 900 901 021 | Handgreep rood | - | |
| 8 900 901 031 | Vloerborstel rood - | ||
| 9 900 901 046 | Basisapparaat rood | - | |
| 2 900 901 026 | - Handgreep zwart | ||
| 8 | 900 901 036 | - | Vloerborstel zwart |
| 9 | 900 901 051 | - | Basisapparaat zwart |
- Nummering conform beschrijving van het apparatus
| Technische gegevens | ||
| Model | Kabelloze hand- & steelstofzuiger | |
| i-Turbo Akkusauger i-Turbo | + Akkusauger | |
| Typenummer M38.001 M38.002 | ||
| Afmetingen | 260 x 200 x 1150 mm(L x B x H) | |
| Netto gewicht hoofdset ca. 2,55 kg | ||
| Bedrijfsspanning 12 V | DC | 14,4 VDC |
| Vermogen 70 W 80 W | ||
| Voeding/laadstation | ||
| Ingangsspanning 100-240 V ~ | ||
| Netfrequentie 50/60 Hz | ||
| Uitgangsspanning 19,5 V | DC | |
| Stroomopname 200 mA | ||
| Beschermingsklasse II | ||
| Veiligheidsklasse | IPX0 | |
Drukfouten voorbehonden.
Neem voor klantenservice in andere landen contact op met uw dealer.
