GEBRUIKSAANWIJZING HL760LS SCHEPPACH

Verklaring van de symbolen op het apparaat Het gebruik van symbolen in deze handleïding is bedoeld om uw aandacht te vestigen op eventuele risico's. De vei- ligheidssymbolen en de bijbehorende uitleg moeten goed worden begrepen. De waarschuwingen zelf voorkomen geen risico's en kunnen de juiste maatregelen betreffende ongevallenpreventie niet vervangen. Voor de ingebruikname de handleiding lezen. Draag gehoorbescherming. Het effect van lawaai kan gehoorverlies zijn. Draag veiligheidsschoenen Draag een veiligheidsbril Draag werkhandschoenen. Het is verboden om beschermingsinrichtingen en veiligheidsvoorzieningen te verwijderen of te wijzigen. Geen hydraulische olie op de grond laten lopen Verbruikte olie conform de voorschriften via plaatselik afvalverwerkingsstation verwijderen. Het is verboden om verbruikte olie in de grond af te voeren of bij het afval te gooien Let op! Zet voor aanvang van de reparatie-, onderhouds- en reinigingswerkzaamheden de motor uit en koppel de stekker los. Hoogspanning, levensgevaar! Niet in het splitbereik gripen! Gevaar voor letsel! Gevaar voor snijwonden en beknelling! Niet onbeschermd in de machine grijpen! Let op! Beweegbare delen! Alleen de operator mag zich in het werkomgeving van de machine ophouden. Onbevoegden alsook huis- en voor landbouwdoeleinden gehouden dieren uit de gevarenzone houden {minimumafstand 5 m). ÉREE+-E00060e0 In deze gebruikshandieiding hebben wij punten die uw veiligheid betreffen van dit teken voorzien www.scheppach.com NL153 À Let op!

ASE Inhoudsopgave: Pagina: INIGI ing... Beschrijving van het apparaat.… Meegeleverd … Beoogd gebruik.. Aanvullende veiligheidsvoorschriften… Technische gegevens … Uitpakken . …

9. Montage / Voor ingebruikname

10. Ingebruikname…………

11. Elektrische aansluiting.…

16. Afvalverwerking en hergebruik.….

5. Algemene veiligheidsvoorschriften

17. Verhelpen van storingen…

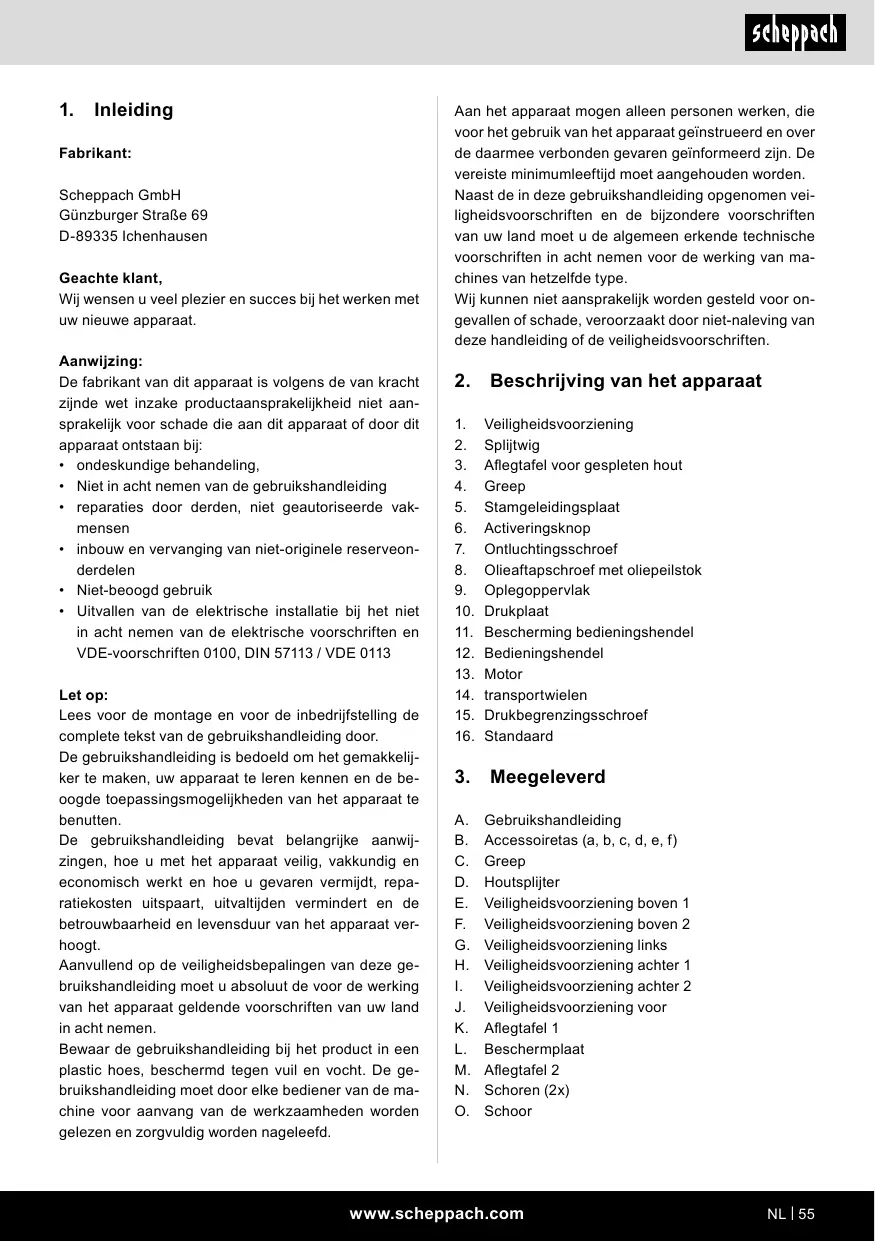

Fabrikant: Scheppach GmbH Günzburger Strage 69 D-89335 Ichenhausen Geachte klant, Wij wensen u veel plezier en succes bij het werken met uw nieuwe apparaat. Aanwijzing: De fabrikant van dit apparaat is volgens de van kracht zinde wet inzake productaansprakelikheid niet aan- sprakelijk voor schade die aan dit apparaat of door dit apparaat ontstaan bij: ondeskundige behandeling, Niet in acht nemen van de gebruikshandleiding reparaties door derden, niet geautoriseerde vak- mensen inbouw en vervanging van niet-originele reserveon- derdelen Niet-beoogd gebruik Uitvallen van de elektrische installatie bij het niet in acht nemen van de elektrische voorschriften en VDE-voorschriften 0100, DIN 57113 / VDE 0113 Let op: Lees voor de montage en voor de inbedrijfstelling de complete tekst van de gebruikshandieiding door. De gebruikshandleiding is bedoeld om het gemakkelij- ker le maken, uw apparaat te leren kennen en de be- oogde toepassingsmogelijkheden van het apparaat te benutten De gebruikshandleiding bevat belangrike aanwij- Zingen, hoe u met het apparaat veilig, vakkundig en economisch werkt en hoe u gevaren vermijdt, repa- ratiekosten uitspaart, uitvaltijden vermindert en de betrouwbaarheid en levensduur van het apparaat ver- hoogt. Aanvullend op de veiligheidsbepalingen van deze ge- bruikshandleïding moet u absoluut de voor de werking van het apparaat geldende voorschrifien van uw land in acht nemen. Bewaar de gebruikshandleïding bij het product in een plastic hoes, beschermd tegen vuil en vocht. De ge- bruikshandleïding moet door elke bediener van de ma- chine voor aanvang van de werkzaamheden worden gelezen en zorgvuldig worden nageleefd Aan het apparaat mogen alleen personen werken, die voor het gebruik van het apparaat geïnstrueerd en over de daarmee verbonden gevaren geïnformeerd zijn. De vereiste minimumleeftijd moet aangehouden worden: Naast de in deze gebruikshandieiding opgenomen vei- ligheidsvoorschriften en de bijzondere voorschriften van uw land moet ü de algemeen erkende technische voorschriften in acht nemen voor de werking van ma- chines van hetzelfde type. Wij kunnen niet aansprakelijk worden gesteld voor on- gevallen of schade, veroorzaakt door niet-naleving van deze handleiding of de veiligheidsvoorschriften

2. Beschrijving van het apparaat

1. Veiligheidsvoorziening

3. Aflegtafel voor gespleten hout

5. Stamgeleidingsplaat

7... Ontluchtingsschroef

8. Olieaftapschroef met oliepeilstok

A. Gebruikshandleiding B. Accessoiretas (a, b, c, d, e, f) C. Greep D. Houtspliter E._ Veiligheidsvoorziening boven 1 F.._ Veiligheidsvoorziening boven 2 G._ Veiligheidsvoorziening links H._ Veiligheidsvoorziening achter 1

1. Veiligheidsvoorziening achter 2

J. Veiligheidsvoorziening voor K._ Aflegtafel 1 L._ Beschermplaat M. Aflegtafel 2 N._ Schoren (2x) ©. Schoor www.scheppach.com NLI55

De machine mag uitsluitend voor het voorgeschreven doel worden gebruikt. Elk ander of verdergaand ge- bruik is niet volgens de voorschriften. De gebruiker/ bediener en niet de fabrikant is aansprakelijk voor ont- stane schade of elke vorm van letsel. Ook de naleving van de veiligheidsvoorschriften, de montagehandieiding en de aanwijzingen in de ge- bruikshandleïding maken deel uit van het beoogd ge- bruik Personen die de machine bedienen of die onderhoud aan de machine verrichten, moeten hiermee bekend Zin en op de hoogte ziin van de mogelike gevaren. Bovendien moeten de van kracht zinde voorschriften ter voorkoming van ongevallen strikt worden nage- leetd Andere algemene arbo-, gezondheids- en veiligheids- voorschriften moeten in acht worden genomen: De fabrikant is niet aansprakelik voor wijzigingen die aan de machine worden aangebracht en de hieruit voortvloeiende schade: De hydraulische houtsplijter is alleen voor liggend bedrijf inzetbaar. Houtblokken mogen uitsluitend in de vezelrichting worden gespleten. De afmetingen van de te splijten houtblokken is maximaal 52 cm. Splijt hout nooit liggend of tegen de vezelrichting in! De veiligheids-, werk- en onderhoudsvoorschriften van de fabrikant alsook de in de technische gege- vens aangegeven afmetingen moeten in acht wor- den genomen De desbetreffende ongevallenpreventievoorschrif- ten alsook de overige algemene erkende veiligheid- stechnische voorschriften moeten in acht worden genomen De machine mag alleen door deskundige personen worden gebruikt, onderhouden en worden gerepa- reerd, die bekend zijn met deze werkzaamheden en op de hoogte zijn van de gevaren. Zelf aangebrachte wijzigingen aan de machine sluiten een aansprake- lijkheïd van de fabrikant voor hieruit voortvloeiende schade uit. De machine mag uitsluitend met de originele acces- soires en originele gereedschappen van de fabri- kant worden gebruikt. leder daarboven uitgaand gebruik geldt als niet vol- gens de voorschriften. Voor hieruit voortvioeiende Schade kan de fabrikant niet aansprakelik worden gesteld, het risico hiervoor ligt volledig bij de gebrui- ker. Werkomgeving schoon en vrij houden van hinder- nissen Het apparaat uitsuitend op een vlakke en vaste on- derhoud gebruiken. Voor elke ingebruikname de juiste werking van de houtsplijter controleren Apparaat uitsluitend in gebieden gebruiken die maximaal 1000 m boven zeeniveau liggen. Let erop dat onze apparaten volgens het beoogd ge- bruik niet voor bedrijfsmatige, ambachtelijke of indus- triële toepassingen zijn ontworpen. Wij aanvaarden geen aansprakelikheïid wanneer het apparaat in be- drifsmatige, ambachtelijke of industriële ondernemin- gen of bij soortgelike werkzaamheden wordt ingezet . Algemene veiligheidsvoorschriften À WAARSCHUWING:Als u elektrisch gereedschap gebruikt, moet u de onderstaande veiligheids- maatregelen in acht nemen om het risico op brand, elektrische schok en persoonlijk letsel te beper- ken. Lees alle aanwijzingen voordat u met dit ge- reedschap gaat werken. Neem alle veiligheïdsinformatie op de machine in acht Alle veiligheids- en gevareninstructies op de machi- ne moeten altijd volledig en in leesbare staat worden gehouden. De veiligheidsinrichtingen van de machine mogen niet worden gedemonteerd of onbruikbaar worden gemaakt. Netaansluitleidingen _controleren aansluitingen gebruiken. Controleer voor ingebruikname de juiste werking van de tweehandsbediening De bedieningspersoon moet ten minste 18 jaar zijn. Stagiaires moeten ten minste 16 jaar zijn, en mogen echter uitsluitend onder toezicht werken: Kinderen mogen niet met dit apparaat werken Bij werkzaamheden veiligheidshandschoenen, vei- ligheidsschoenen, _ veiligheidsbril, nauwsluitende werkkleding en gehoorbescherming dragen (PSA). Wees voorzichtig tiens de werkzaamheden:Ge- vaar op letsel voor vingers en handen door het split- gereedschap. Ombouw,_instel- en reinigingswerkzaamheden, alsook onderhoud en het verhelpen van storingen uitsuitend bij een uitgeschakelde motor uitvoeren. Netstekker loskoppelent Geen defecte Û www.scheppach.com

Installaties, reinigings- en onderhoudswerkzaamhe- den aan de elektrische installatie mogen uitsluitend door vaklieden worden uitgevoerd Alle beschermings- en veiligheïidsvoorzieningen moeten direct worden teruggeplaatst nadat de repa- ratie- of onderhoudswerkzaamheden zijn voltooïd. Bij het verlaten van de werkplek altijd de motor uit- schakelen. Netstekker loskoppelent Het is ten strengste verboden om de veiligheids- voorziening te verwijderen of zonder deze te werken. Bij het spliten kunnen er op basis van de houteigen- schappen (biv. Door uitwassen, stamsneden van onregelmatige vorm, etc.) gevaren ontstaan, zoals het wegslingeren van delen, blokkeren van de hout- Klover en beknellingen

veiligheidsvoorschriften De houtspliter mag uitsluitend door één persoon worden bediend Nooït stammen spliten, die spi dere voorwerpen bevatten. Reeds gespleten hout en houtspaanders zorgen voor een gevaarlijke werkomgeving. Er bestaat gevaar op struikelen, uitglijden of vallen. Houd de werkplek altijd in onberispelike staat. Nooit bij een ingeschakelde machine de handen op bewegende onderdelen leggen. Split uitsluitend hout met een maximum lengte van 52 em ers, draad of an- A WAARSCHUWINGI Dit elektrisch apparaat gene- reert een elektromagnetisch veld als het is ingescha- keld. Dit veld kan onder bepaalde omstandigheden in- terfereren met actieve of passieve medische implan- taten. Om het risico op ernstig of dodelik letsel te be- perken, raden we personen met medische implantaten aan om hun arts en de fabrikant van het medische im- plantaat te raadplegen voordat het elektrische appa- raat wordt gebruikt. Restrisico's De machine is ontwikkeld volgens de huidige stand van de techniek en de erkende veiligheidsvoorschriften. Toch kan tidens de werkzaamheden sprake zijn van enkele restrisico's + Gevaar voor letsel aan vingers en handen door splitgereedschap bij ondeskundige geleiding of on- dersteuning van het hout Letsel door een wegslingerend werkstuk bij ondes- kundige bediening of ondeskundige geleiding Gevaar voor de gezondheid, veroorzaakt door elek- triciteit bij gebruik van onjuiste snoeren. Voordat u instel- of onderhoudswerkzaamheden uit- voert, laat u de startknop los en trekt u de stekker uit het stopcontact. Bovendien kunnen er ondanks alle getroffen voor- Zieningen verborgen restrisico's bestaan. Restrisico's kunnen worden geminimaliseerd als de “veiligheidsvoorschriften" en het “gebruik conform de voorschriften", alsook de gebruikshandieiding in acht worden genomen Voorkom dat u de machine onbedoeld inschakelt: als u de stekker in het stopcontact steekt, mag de Startknop niet worden ingedrukt. Gebruik gereed- schap dat in deze gebruikshandleiding wordt aan- bevolen. U verkrijgt dan optimale prestaties met uw machine. Houd uw handen buiten de werkomgeving, wanneer de machine in bedrijfis

7. Technische gegevens

Afmetingen L x B x H 1160 x 425 x 610 mm Hout 9 min - max 50 - 250 mm Max. houtlengte 200 - 520 mm Gewicht zonder onderstel 59 kg Gewicht met onderstel 64 kg Motor 230 V- / 50 Hz Opgenomen vermogen P1 2200 W Afgegeven vermogen P2 1700 W Bedrifsmodus S3 25% Splitkracht max. 71 Cilinderslag mm 370 mm Cilinder voorloop 3,08 cm/sec Cilinder terugloop 5,29 cmisec Oliehoeveelheid 3,51 Bedrijfsdruk 208 bar Toerental 2800 1/min Technische wijzigingen voorbehouden! Geluid en trilling À Waarschuwing!Lawaai kan ernstige gezondheïds- Klachten tot gevolg hebben. Draag geschikte gehoor- bescherming bij machinelawaaï boven 85 dB (A). www.scheppach.com L157

ASE Geluidswaarden Geluidsvermogensniveau L,, 96 dB(A) Geluidsdrukniveau L.,, 89,9 dB(A) Onzekerheid K 3 dB(A) area “Bedrifsmodus S3, periodieke intervalwerking zonder invoed van het opstartproces of het opwarmen van de motor, Het gebruik is opgebouwd uit een opstarttijd, een tijd met een constante belasting en een uitlooptijd De cyclusduur bedraagt 10 minuten en de relatieve in- schakelduur bedraagt 25% van de cyclustijd. Drukvermogei Het prestatieniveau van de ingebouwde hydraulische pomp kan een kortstondig drukniveau voor een splijt- kracht van tot 7 ton bereiken. In de basisinstelling worden de hydraulische spliters af fabriek op een ca. 10% langer prestatieniveau ingesteld. Om wille van veiligheïdsredenen mogen de basisinstellingen niet door de gebruiker worden versteld. Let op dat externe omstandigheden zoals bedrijfs- en omgevingstempe- ratuur, luchtdruk en vochtigheid de viscositeit van de hydraulische olie beïnvloeden. Bovendien kunnen pro- ductietoleranties en onderhoudsfouten het bereikbare drukniveau beinvloeden

+ Open de verpakking en haal het apparaat er voor- zichtig uit + Verwijder het verpakkingsmateriaal evenals de ver- pakkings- en transportbeveiligingen (indien voor- handen) + Controleer of de inhoud van de levering volledig is: + Controleer het apparaat en de hulpstukken op trans- portschade. Bij klachten moet direct contact worden opgenomen met de expediteur. Reclamaties op een later tidstip worden niet erkend. + Bewaar de verpakking indien mogelik tot na het ver- striken van de garantietijd + Maak ü voor aanvang van de werkzaamheden be- kend met het apparaat aan de hand van de gebruiks- handleïiding + Gebruik bi accessoires alsook slitage- en reserve- onderdelen uitsluitend originele onderdelen. Reser- veonderdelen zijn verkriigbaar bij de leverancier. + Geef bij bestellingen onze artikelnummers alsook type en bouwjaar van het apparaat aan Û www.scheppach.com A LET OP! Het apparaat en verpakkingsmateriaal zijn geen kinderspeelgoed! Kinderen mogen niet met plas- tic zakken, folies en kleine onderdelen spelent Er bestaat gevaar voor inslikken en verstikkingsge- vaar!

9. Montage / Voor ingebruikname

Monteer het apparaat met minimaal twee perso- nen.

9.1 Montage onderstel (afb. 3 + 4)

Om verpakkingstechnische redenen dient de klant het onderstel zelf te monteren Gebruik hiervoor de meegeleverde zeskantschroeven M6 x 16 met moer.

1. Verwijder de wieldop en demonter de wielen.

2. Verbind de afzonderlike delen van het onderstel

met elkaar en met de machine.

3. Zet het apparaat hiervoor horizontaal op de grond

neer en leg aan de kant van de splitwig de styro- porplaat van de verpakking eronder.

4. Monteer de wielen op de wielassen van het onder-

Bevestig de greep met twee cilinderschroeven op de U-beugel

9.3 Montage beschermplaat (L) (accessoiretas b)

1. Bevestig de beschermplaat (L) op de stamgelei-

dingsplaat (5) en fixeer deze met de meegeleverde cilinderschroeven en moeren.

2. Maak de cilinderschroef met volgring los, die zich

op de wielhouder bevinden:

3. Bevestig het andere uiteinde van de schoor met de

kruiskopschroef en moer op de beschermplaat. (3)

4. Leid nu het open uiteinde van de schoor (0) tussen

de schijf en de wielhouder, haal de cilinderschroef weer aan (4).

9.4 Montage aflegtafel (K + M)

(accessoiretas c + d + e) (afb. 8 +9 + 10)

1. Bevestig de aflegtafel (K) aan dezelfde zide als de

beschermplaat (L). Fixeer de tafel met twee cilin- derschroeven en veerringen op de houtspliter. (1) Let op dat de tafel en de beschermplaat viak tot elkaar verlopen

2. Haal de schroef aan de linkerzijde van de stan-

3. Bevestig het andere uiteinde van de schoor met de

kruiskopschroef en moer op de beschermplaat, lin alles uit en haal de schroeven goed aan

4. Leid nu het open uiteinde van de schoor (N) tus-

sen de schroef en de standaardhouder, haal de schroef licht aan

5. Herhaal deze werkwijze aan de andere zijde.

6. Lijn de beide tafels onderling uit en fixeer deze met

de kruiskopschroeven en moeren (e).

9.5 Montage veiligheidsvoorziening (E - J)

(accessoiretas f) (ab. 11 + 12) 1... Verbind de veiligheidsvoorzieningen (H) en (1) met elkaar, fixeer deze met twee kruïskopschroeven, spanklemmen en moeren.

2. Bevestig de veiligheidsvoorzieningen (H, 1, J) aan

de daarvoor aanwezige boorgaten. Deze bevinden zich zidelings op de tafel en de beschermplaat Fixeer de veiligheïdsvoorziening met zeven kruis- Kopschroeven, spanklemmen en moeren. Monteer de veiligheidsvoorziening (G) op de bescherming van de bedieningshendel (11) en fixeer deze met een kruiskopschroef en moer.

3. Bevestig nu de veiligheidsvoorzieningen (E + F)

op de bovenzide. Fixeer deze met acht kruiskop- schroeven, spanklemmen en moeren

4. Fixeer de veiligheïdsvoorzieningen (E + F) met

elkaar en gebruik daarvoor twee kruiskopschroe- ven, spanklemmen en moeren A LET OP! Het apparaat moet voor de ingebruikname volledig zijn gemonteerd!

Controleer of de machine volledig en conform de voor- schriften is gemonteerd. Controleer véér elk gebruik: de aansiuitingen op defecte punten (scheuren, sne- den en dergelijke), de machine op eventuele beschadigingen, of alle schroeven goed zijn aangehaald, de hydraulica op lekkage en het oliepeil de veiligheidsvoorzieningen

10.1 Oliepeil controleren (afb. 17)

De hydraulische installatie is een gesloten systeem met olietank, oliepomp en stuurventiel. Controleer re- gelmatig voor elk gebruik het oliepeil. Te laag oliepeil kan de oliepomp beschadigen. Het oliepeil moet bin- nen de middelste markering op de oliepeilstok staan. De machine moet op effen ondergrond staan. Draai de oliepeilstok volledig in om het oliepeil te meten:

10.2 Ontluchtingsschroef

Voor aanvang van de werkzaamheden moet de ont- luchtingsschroef (7) absoluut met enkele omwente- lingen worden losgemaakt zodat de luchtcirculatie in de olietank wordt gewaarborgd. Blijft deze tijdens de werkzaamheden aangetrokken, leidt de hydraulische beweging tot een overdruk, die uw machine kan be- schadigen! Voor elk transport van het apparaat moet deze schroef absoluut goed worden vastgeschroefd om olielekkage te vermijden.

Split alleen houtblokken die recht zijn afgezaagd. Ga hierbij als volgt te werk:

1. Leg het te spliten hout recht op het oplegopper-

2. Uw machine is uitgerust voor tweehandenbedie-

beschreven wijze omlaag en activeer het spliten door het indrukken van de activeringsknop (6). Het loslaten van een van de bedieningsonderdelen leidt tot een direct stoppen van de machine. Het losla- ten van de beide bedieningsonderdelen leidt ertoe dat de drukplaat wordt teruggeschoven. Als een stuk hout niet binnen 5 seconden kan worden gespleten, moet u direct de werkwijze stoppen. Het te spliten hout is waarschinlik te hard voor de capaciteit van uw machine. Draai het te spliten hout met 90° en probeer het nogmaals. Voorzichtig:Er bestaat gevaar voor oververhitting als het apparaat langer dan 5 se- conden continu wordt gebruikt. Uw apparaat kan be- schadigd raken www.scheppach.com NL159

Bij een kort stuk te spliten hout, is het praktisch, de slag van de drukplaat (10) te begrenzen. Hiertoe drukt u de bedieningshendel (12) en de activeringsknop (6) in en brengt u de drukplaat (10) tot kort voor het te spliten hout. Nu laat u de activeringsknop los, stelt u de hefbegren- Zingsring (7) op de behuizing in en haalt u deze aan. Aansluitend kunt u de hydraulische hendel weer los- laten De drukplaat blift nu op de geselecteerde positie staan 10.5. Verkeerde bevulling (afb. 13) Leg het te spliten hout altid recht op het oplegop- perviak! Deze mag niet wegglijden of schuin worden geplaatst. De splijtwig wordt overbelast als het spliten niet op de gehele snijkant wordt uitgevoerd, maar al- leen in het bovenste gedeelte. Splijt nooit meerdere stukken gelijktijdig! Er bestaat ge- vaar dat een van de onderdelen een oncontroleerbare versnelling ondergaat. Zeer hoog gevaar voor letsel!

10.6 Vast te splijten hout (afb. 14 + 15)

Probeer nooit om wigvormig hout uit uw machine te kloppen. Dit kan leiden tot ongevallen en beschadigin- gen aan het apparaat veroorzaken. Ga hierbij als volgt te werk:

1. Laat de drukplaat in de startpositie terugschuiven.

2. Plaats een wig onder het te splien hout (zie af-

3. Activeer het splijten zodat de drukplaat de wig ver

onder het te verwijderen hout schuift

4. Herhaal de bovenstaande stappen met nieuwe

wiggen totdat het te spliten hout naar boven toe uit de machine wordt geschoven:

11. Elektrische aansluiting

De geïnstalleerde elektromotor is bedrijfsklaar aange- sloten. De aansluiting voldoet aan de relevante VDE- en DIN-voorschriften: De netaansluiting van de klant en het gebruikte ver- lengsnoer moeten eveneens aan deze voorschrifien voldoen: Defecte elektrische aansluitkabel Bij elektrische aansluitkabels treedt vaak schade aan de isolatie op. Mogelijke oorzaken zijn Drukpunten, als aansluitkabels door venster- of deuropeningen worden geleid. Knikken door een onvakkundige bevestiging of ge- leiding van het netsnoer. Snijplekken omdat over het netsnoer is gereden. Beschadigde isolatie omdat de stekker uit de wand- contactdoos is getrokken. Scheuren door veroudering van de isolatie. Dergelike defecte elektrische aansluitkabels mogen niet worden gebruikt en zin levensgevaarlik als de iso- latie is beschadigd Controleer de elektrische aansluitkabels regelmatig op schade. Let erop dat bij het controleren het netsnoer niet op het stroomnet is aangesloten. Elektrische aansluitkabels moeten aan de relevante VDE- en DIN-voorschrifen voldoen. Gebruik uitslui- tend aansluitkabels met de aanduiding HOSWV-F. Op de aansluitkabel moet de type-aanduiding vermeld staan Voor de eenfase-wisselstroommotor adviseren wij om een zekering C-curve 16 À of K-curve 16 A te gebrui- ken bij machines met een hoge aanloopstroom (vanaf 3000 W)!

+ Het product voldoet aan de eisen van EN 61000-3-11 en valt onder speciale aansluitings- voorwaarden. Dit betekent dat gebruik op een wille- keurig vrij te kiezen aansluitpunt niet toegestaan is. Het apparaat kan tijdelijke spanningsschommelin- gen veroorzaken bij ongunstige condities van het elektriciteitsnet Het product is uitsluitend voorzien voor het gebruik op aansluitpunten, die a. een maximale toegestane netwerkimpedantie “Z {Zmax = 0.331 Q)" niet overschrijdt, of b. een duurstroombelastbaarheïd van het netwerk van ten minste 100 À per fase hebben. Als gebruiker moet u ervoor zorgen, indien nodig in overleg met uw energiebedrif, dat uw aansluitpunt, waarmee ü uw product gebruiken wilt, aan een van beïde genoemde eisen a) of b) voldoet Wisselstroommotor 230 V- / 50 Hz Netspanning 230 V-/50 Hz Netaansluiting en het verlengsnoer moeten 3-aderig zijn = P + N + SL. - (/N/PE). 6ol www.scheppach.com

Verlengsnoeren tot 25 m moeten een minimale door- snede van 1,5 mm? hebben De netaansluiting wordt met maximaal 16 Amp bevei- ligd

A LET OP! Trek bij onderhoudswerkzaamheden altid de stekker uit het stopcontact Wij adviseren om het apparaat direct na elk gebruik te reinigen. Reinig het apparaat regelmatig met een vochtige doek en wat zachte zeep. Gebruik geen reinigings- of op- losmiddelen. Hierdoor kunnen de kunststofonderdelen van het apparaat worden aangetast. Let op dat er geen water in het apparaat terecht komt.

Voor het eenvoudige transport is de houtspliter uitge- rust met twee wielen De machine kan schuin op de wielen worden verreden Transportgreep gebruiken, omhoog tillen en trekken of indrukken. (afb. 16)

Bewaar het apparaat en de bijbehorende accessoires. op een donkere, droge en vorstvrije en voor kinderen ontoegankelike plaats. De optimale opslagtempera- tuur ligt tussen 5 en 30°C. Bewaar het gereedschap in de originele verpakking Dek het gereedschap af om het te beschermen tegen stof of vocht. Bewaar de gebruikshandieiding bij het gereedschap.

A LET OP! Trek bij alle onderhoudswerkzaamheden altijd de stek- ker uit het stopcontact. Wij adviseren: + _ Het splitmes is een slijtdeel dat zo nodig moet wor- den geslepen of moet worden vervangen De gecombineerde tweehandsveiligheidsinrichting moet gemakkelik te bedienen bliven. Smeer deze af en toe in met wat druppels olie: + Oplegopperviak schoon houden + Geleiderails met vet smeren. Het oliepeil regelmatig controleren. Te laag oliepeil beschadigt de oliepomp Hydrauliekaansluitingen en schroefverbinding regel- matig op lekkage controleren - evt. aanhalen Wanneer ververs ik olie? De olieverversing gebeurt na 150 bedrijfsuren Olieverversing (afb. 17 - 20)

1. Houtspliter in startpositie brengen en de stekker

uit het stopcontact trekken.

2. Draai de olieaftapschroef met de oliepeilstok (8)

los en leg deze opzi (afb. 18)

3. Plaats een lege bak van 4 | naast uw machine en

lin deze uit, zoals getoond in afb. 19. Wacht tot alle afgewerkte olie is uitgestroomd. Voer de afge- werkte olie op milieuvriendelike wijze afl

4. Zetde machine nu op zijn kop (afb. 20) en vul deze

bij met ongeveer 3,5 | hydraulische olie 5._ Schroef de olieaftapschroef met oliepeilstok (8) nu gereinigd in de nog vertical staande machi- ne. Schroef deze er weer uit. Er moet een oliefilm tussen de twee inkepingen zichtbaar zijn. (afb. 17) 6._ Schroef nu de olieaftapschroef met oliepeilstok weer vast. Bedien vervolgens de houtspliter enke- le malen zonder hout. 7... Controleer het oliepeil nog een laatste keer en vul eventueel nog wat olie bij Lever de verbruikte olie conform de voorschriften in bij het plaatselijk afvalverwerkingsstation voor verbruikte olie. Het is verboden om verbruikte oli- en in de grond afte voeren of bij het afval te gooien. Wij raden olie van de serie HLP 32 aan Aansluitingen en reparaties Aansluitingen en reparaties van de elektrische appa- ratuur mogen uitsluitend door een elektromonteur wor- den uitgevoerd Vermeld in geval van vragen de volgende gege- vens: + Stroomtype van de motor + Gegevens van het typeplaatje van de machine + Gegevens van het typeplaatje van de motor www.scheppach.com NLI61

ASE Service-informatie Let op dat bij dit product de volgende delen onderhevig Zin aan gebruiksmatige of natuurlike slijtage, resp. de volgende delen als verbruiksmateriaal wordt gebruikt. Slijtageonderdelen*:Splitwig, hydraulische _olie, splithoutgeleidingen

• niet persé in de leveringsomvang opgenomen! Neem in het geval van reserveonderdelen en accessoi- res contact op met ons servicecentrum. Scan hiervoor de @R code op de voorpagina.

16. Afvalverwerking en hergebruik

Het apparaat zit in een verpakking om trans- portschade te voorkomen. Deze verpakking is een grondstof en kan dus opnieuw ge- bruikt worden of kan terugkeren in de kring- loop van grondstoffen. Het apparaat en de accessoires ervan be- staan uit verschillende soorten material, zoals metaal en kunststoffen. Verwijder defecte com- ponenten als speciaal afval. Informer hiernaar bij uw speciaalzaak of bij de gemeentel

17. Verhelpen van storingen

Oude apparatuur mag niet bij het huisafval worden gegooid! Dit symbool geeft aan dat dit product conform de richtlijn inzake verbruikte elektrische en elektronische apparatuur (2012/19/EU) en nati- onale wettelijke bepalingen niet bij het huishou- delik vuil mag worden gegooid. Dit product moet bij een hiervoor bestemde verzamelpunt worden afgege- ven Dit kan bijv. door teruggave bij de aanschaf van een soortgelik product of door inlevering bij een erkend verzamelpunt voor het recyclen van verbruikte elek- trische en elektronische apparatuur. Het onjuist han- delen van oude apparatuur kan door mogelijke ge- vaarljke stoffen, die veelal in verbruikte elektrische en elektronische apparatuur zin verwerkt, negatieve effecten op het milieu en de gezondheid van de mens hebben. Door een juiste afvoer van dit product levert u bovendien een bijdrage aan een effectief gebruik van natuurlijke ressources. Informatie inzake inzamelpun- ten voor verbruikte apparatuur kunt u opvragen bij de gemeente, de publieke afvalverwerker, een erkend af- valverwerkingsstation voor het afvoeren van verbruikte elektrische en elektronische apparatuur of uw afvalver- werkingsstation. De volgende tabel toont storingssymptomen en beschrijft hoe u deze op kunt lossen, als uw machine niet goed werkt Als ü het probleem hiermee niet kunt vinden en kan oplossen, neem dan contact op met uw service-werkplaats. Storing Mogelijke oorzaak Motor beëindigd zelfstandig het spliten | geactiveerd Overspanningsveiligheidsvoorziening is Oplossing Elektricien informeren Machine onjuist gevuld Het te splijten hout juist plaatsen Het te splijten hout De omvang van het te spliten hout is te groot voor de motorcapaciteit Het te splijten hout in passende grootte zagen wordt niet gespleten Splijtwig is stomp Splitwig slipen Er lekt olie Lekkage lokaliseren, dealer contacteren Drukplaat trilt, genereert geluiden hydraulisch systeem Gebrek aan olie en te veel lucht in het Oliepeil controleren, evt. olie bijvullen, anders dealer contacteren tijdens bedrijf Luchtbellen in het hydraulisch systeem Ontluchtingsschroef voor gebruik enkele omwentelingen losdraaien Olielekkage bij cilinder ofop andere punten | angehaald Ontluchtingsschroef voor transport niet Ontluchtingsschroef voor transport goed aanhalen Olieaftapschroef los Olieaftapschroef goed aanhalen Olieklep en/of afdichtingen defect Dealer contacteren 621NI www.scheppach.com
