GEBRUIKSAANWIJZING ROBOT DELTA 200 PLUS RECHARGEABLE KOKIDO

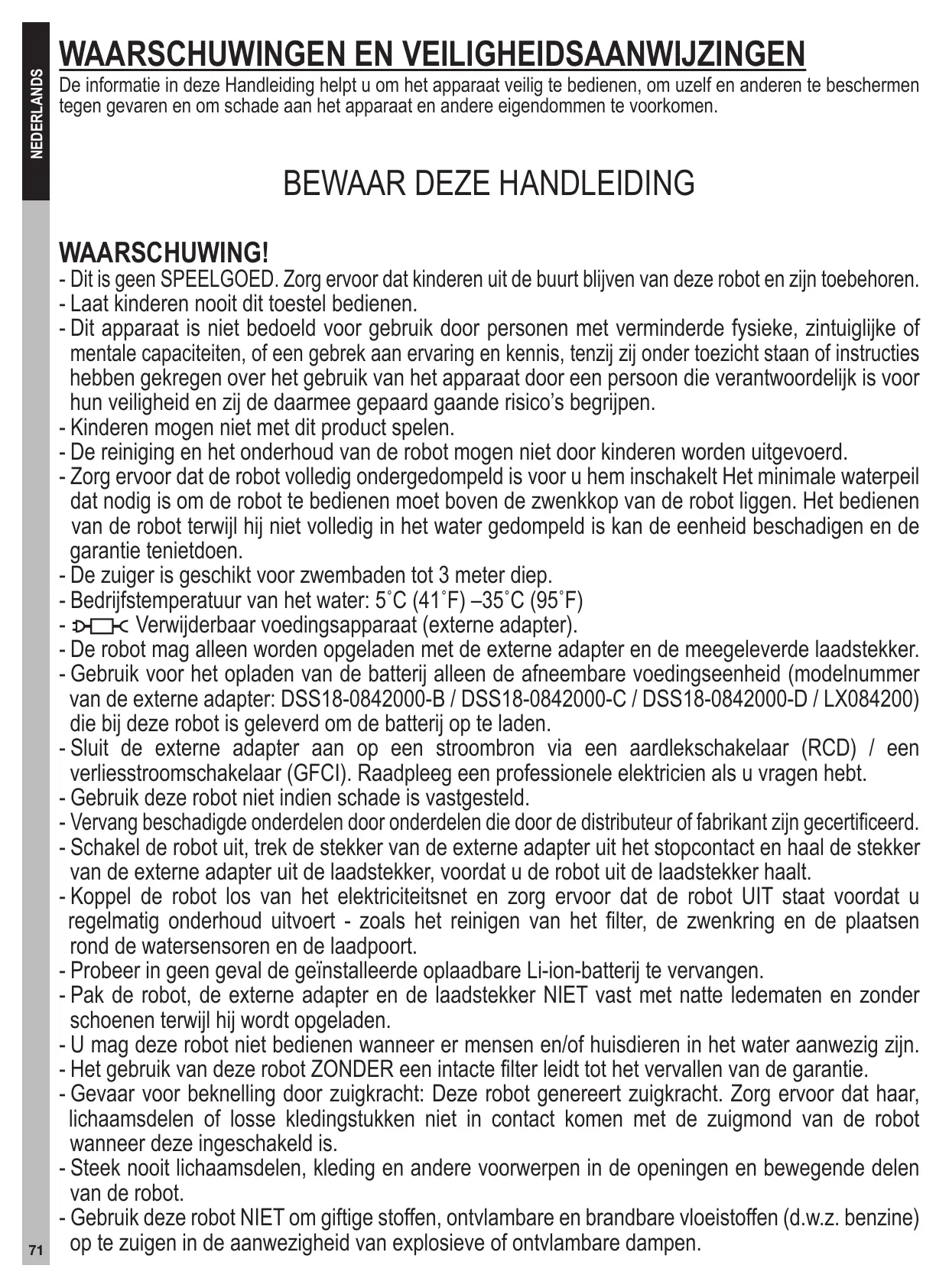

WAARSCHUWINGEN EN VEILIGHEIDSAANWIJZINGEN

De informatatie in deze Handleiding helpt u om het apparaat veilig te bedieren, om uzelf en anderen te beschermen gegen bevaren en om schade aan het apparaat en andere eigendommen te voorkomen.

BEWAAR DEZE HANDLEIDING

WAARSCHUWING!

• Dit is geen SPEELGOED. Zorg ervoor dat kinderen uit de buurt blijven van deze robot en zijn toebehoren.
• Laat kinderen nooit dit toestel bedieren.
• Dit apparaat is Niet bedoeld voor gebruik door personen met verminderde fysieke, zintuiglijke of mentale capaciteiten, of een gebrek aan ervaring en kennis, tenzij zij onder toezicht staan of instructies hebben gekregen over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid en zij de daarmee gepaard gaande risico's begrijpen.
• Kinderen mogen nicht met dit product spelen.
• De reiniging en het onderhoud van de robot mogen Niet door kinderen worden uitgevoerd.
• Zorg ervoor dat de robot volledig ondergedompeld is voor u hem inschakelt Het minimale waterpeil dat nodig is om de robot te bedieren moet boven de zwenkkop van de robot liggen. Het bedieren van de robot terwijl hij nicht volledig in het water gedompeld is kan de eenheid beschadigen en de garantie tenietdoen.
• De zuiger is geschikt voor zwembaden tot 3 meter diep.
• Bedrijfstemperatuur van het water: 5^ (41°F) -35°C (95°F)
• Verwijderbaar voedingsapparaat (external adapter).
• De robot mag alleen worden opgeladen met de externe adapter en de meegeleverde laadstekker.
• Gebruik voor het opladen van de batterij alleen de afneembare voedingseenheid (modelnummer van de externe adapter: DSS18-0842000-B / DSS18-0842000-C / DSS18-0842000-D / LX084200) die bij deze robot is geleverd om de batterij op te laden.
• Sluit de externe adapter aan op een stroobron via een aardlekschakelaar (RCD) / een verliesstroomschakelaar (GFCI). Raadpleeg een professionele elektricien als u vragen hebt.
• Gebruik deze robot nicht indien schade is vastgesteld.
• Vervang beschadigde onderdelen door onderdelen die door de distributeur of fabrikant zich gecertificeerd.
• Schakel de robot uit, trek de stekker van de externe adapter uit het stopcontact en haal de stekker van de externe adapter uit de laadstekker, voordat u de robot uit de laadstekker haalt.
• Koppel de robot los van het elektriciteitsnet en zorg ervoor dat de robot UIT staat voordat u regelmatig onderhouduitvoert - zoals het reinigen van het filter, de zwenkring en deplaatsen rond de watersensoren en de laadpoort.
• Probeer in geen geval de geinstalleerde oplaadbare Li-ion-batterij te verrangen.
• Pak de robot, de externe adapter en de laadstekker NIET vast met natte ledematen en zonder schoenen terwijl hij worden opgeladen.
• U mag deze robot Niet bedieren wanner er mensen en/of huisdieren in het water aanwezig zijn.
• Het gebruik van deze robot ZONDER een intacte filter leidt tot het verwallen van de garantie.
• Gevaar voor beknelling door zuigkracht: Deze robot genereert zuigkracht. Zorg ervoor dathaar, lichaamsdelen of losse kledingstukken Niet in contact komen met de zuigmond van de robot wanner deze ingeschakeld is.
• Steek nooit lichaamsdelen, kleding en andere voorwerpen in de openingsen en bewegende delen van de robot.

• Gebruik deze robot NIET om giftige stoffen, ontvlambare en brandbare vloeistoffen (d.w.z. benzine) op te zuigen in de aanwezigheid van explosieve of ontvlambare dampen.

• U mag de zwenkkop in geen geval zich demonteren om de interne onderdelen te verrangen. Hierdoor zou de garantie komen te verrallen, zou u zich hunnen bloatstellen aan möglichke bevaren en zou u het apparaat en andere elementen können beschadigen.

• Steek nooit je vingers of een ander voorwerp in het toestel om de rotor aan te raken.

• De ingebouwde batterij要去 door een ervaren technicus worden verwijderd voordat deze worden afgedankt.

• Deze elektrische bodemzuiger bevat een batterij die enkel mag worden verwijderd door vakkundig personeel.

• De elektrische bodemzuiger要去 van het stroomnet worden losgekoppeld wanneer de batterij verwijderd worden.

• Voor meer informatie over het recyclen/verwijderen van batterijen raadpleegt u het hoofdstuk "DE BATTERIJ WEGWERPEN" in deze handleiding en neemt u contact op met uw lokale autoriteiten voormeer informatie.

• De batterij moet veilig worden weggegooid in overeenstemming met deplaatselijke verordeningen of voorschriften.

• Externe adapter en laadstekker:

• Gebruik de externe adapter en laadstekker nooit voor垦s anders dan voor het opladen van de batterij van de robot die in hetzelfde pak worden meegeleverd.
• Gebruik de externe adapter en laadstekker nicht buitenshuis en stel ze Niet bloot aan regen, vocht, vloeistoffen of但它.
• De transformator (of externe adapter)要去 buiten zone 1 geplaatst worden.
• Houd de externe adapter en laadstekker buiten het bereik van kinderen.
• Gebruik de externe adapter en laadstekker nooit als enige schade worden vastgesteld.
• Raak de externe adapter en laadstekker NIET aan met natte handen.
• Haal de externe adapter uit het stopcontact wonneer hij Niet in gebruik is.
• Probeer de externe adapter nooit te openen.
• Als de voedingskabel van de externe adapter beschadigd is,要去 de externe adapter door de fabrikant of zijn servicemedewerker worden verrangen om gevaren van welke aard dan ook te voorkomen.
• Zorg ervoor dat de robot volledig droog is voor u hem oplaadt.

OPGELET!

• Deze robot is enkel bestemd voor gebruik onder water; het is geen universele bodemzuiger. Gebruik hem NOOIT om iets anders schoon te makeen dan uw zwembad.
• Gebruik enkel de originele toebehoren die bij dit toestel worden geleverd.
• Gebruik deze robot NIET vlak na een chloorshock. Het is raadzaam om de pomp eerst 24-48 uren te lately draaien.
• Als u een zwembad met zout water gebruikt, zorg er dan voor dat al het zout opgelost is voordat u de robot in het waterplaatst.
• Het is nicht raadzaam deze robot tegelijkertijd te gebruiken met een andere automatische reiniger/reiniger.
• Zuig geen harde, scherpe voorwerpen op met dit toestel. Ze konnen de robot en filter beschadigen.
• Draag de robot Niet met het snoer van de externe adapter/laadstekker of trek Niet aan het snoer om hem van de stroombron en de laadstekker los te koppelen om schade aan de externe adapter en de laadstekker te vermiiden.
• Laad de robot binnenshuis op in een schone, droge en goed verluchtte ruimte uit het zonlicht.
• Laat de robot NOOIT langer dan 10研究成果.
• Als u de robot langere vrij nicht gaat gebruiken, ontkoppel hem dan van de laadstekker en gebruik een vochtige doek om de robot en toebehoren schoon te makesen en af te drogen. Laad de robot tot ongeveer 30% - 50% van de laadcapaciteit op voordat u hem opbergt. Bewaar hem in een goed verluchte ruimte, beschermd gegen zonlicht,但它, ontstekingsbronnen en zwembadchemicalien en buiten het bereik van kinderen. Laad de robot om de drie maanden op.
• Alle handelingen met betrekking tot de demontage van de zwenkkop (d.w.z. het afvoeren van de batterij) mogen alleen door een geautoriseerde technicus worden uitgevoerd.

Bovenstaande waarschuwingen en veiligheidsaanwijzingen vormen geen uitsluitende lijst van alle möglichke risico's en/of verwondingen. Elke zwembad- of spa-eigenaar要去 het toestel voorzichtig en met gezond verstand gebruiken.

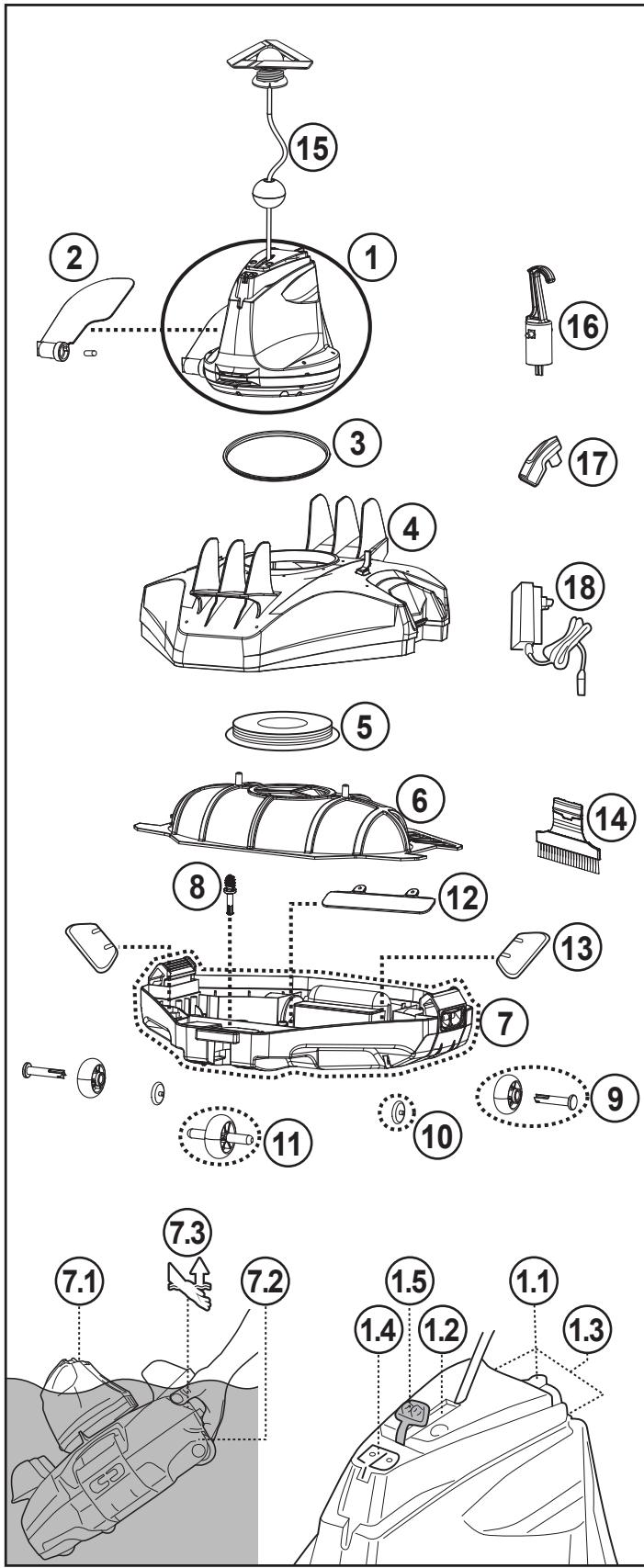

Vervangende onderdelen nummer
1	Zwenkkop (met zijklep)	Inclusief vlotter, zwenkring, beschemkap en bodemschroeefplaat: RC26ASM01 RC26ASM01/US (USA)
1.1	Schuifschakelaar	--------
1.2	Controllampje	--------
1.3	Watersensoren	--------
1.4	Laadpoort	--------
1.5	Beschemkap (veur laadpoort)	--------
2	Zijklep (met zijpin)	RC26-07
3	Zwenkring	RC35-08-004
4	Bovenkap	RC26ASM02
5	Zwenkkop bodemplaat	RC30-05-005
6	Filterdeksel	RC26-09
7	Compleet basis	RC26-10 RC26-10/US (USA)
7.1	Handgreep (op zwenkkop)	--------
7.2	Handgreep (onder het bredere uiteinde van de robotvoet)	--------
7.3	Greepindicator	--------
8	Borgpen	RC26-10-015
9	Achterwiel (met as) x 2
10	Klein wie1 x 2	RC26ASM03
11	Voorwiel
12	Zuigmond klep	RC26ASM04
13	Filterklep afvoer x 2
14	Borstel met clipbevestiging	RC35-20
15	Vlotter	RC26-15
16	Haak (met V-clip) voor uitschuifbare steel	RC30-16
17	Laadstekker	RC26-17
18	Adaptor	RC30-17-002 (EU) RC30-17-002/US (USA) RC30-17-002/AU (Australie / Nieuw-Zeeland)

De robot heeft een water-aandrijfmondstuk aan de onderkant van de bovenste zwenkkop. Het water wordt eerst door de zuigmond aan de onderkant van de robot opgezogen, stroomt door de filter en verlaat het toestel cervolgens via het aandrijfmondstuk. Het water dat uit het mondstuk stroomt stuwt de robot voorwaarts. Zodra de robot gegen een obstakel zoals een zwembadwand stopt, roeteert de zijklep en draaait de zwenkkop 180o. De robot begint in de omgekeerde richting te bewegen. De robot beweegt doorgaans volgens eenrecht patroon in eenrichting en volgens een boogpatroon in de andere richting. Terwijl de robot beweegt, zuijt hij het vuil van de bodem van het zwembad op en slaat het op in het filterbak.

Opmerking: Foto's/tekeningen van (onderdelen van) het product in deze handleiding dienen alleen ter illustratie. Foto's/tekeningen van (onderdelen van) het product konnen verschillen van het model dat u hebt aangeschaft.

AAN DE SLAG

De batterij laden

BELANGRIJK: Laad de robot volledig op (ongeveer 6aar) voor u hem voor het eerst gebruikt.

WAARSCHUWING!

• Gebruik alleen de originele externe adapter en meegeleverde laadstekker.
• Zorg ervoor dat de robot en de laadpoort schoon en droog zichen voordat u de robot installeert en oplaadt. (TIPS: Wrik de beschermkap open en gebruik een wattenstaafje om de laadpoort en de laadpennen te drogen.)
• De laadpennen zijn waterdicht. Waterresten in de poort en rond de pennen könnenECHter leiden tot het naturuurlijk voorkomen van vlekken (een bijproduct van een chemische reactie tussen water en elektrische stromen). Anders kuren de vlekken worden verwijderd door Licht te schrobben met een wattenstaafje dat in citroensap of azijn is gedrenkt.

• Zorg ervoor dat de robot uitgeschakeld is door de schakelaar voor het laden in de UIt-positie te schuiven.

• Leg de eenheid op een vlakke ondergrond. Schuif de schakelaar in de UIT-positie.

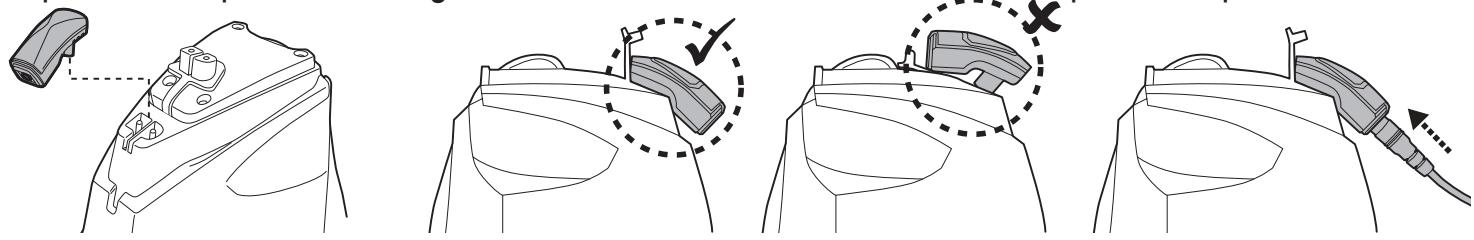

1. Wrik de beschermkap open. Lijn de laadstekker uit en bevestig deze aan de laadpoort.

WAARSCHUWING! Zorg ervoor dat u de laadstekker nicht omkeert en dat zowel de laadstekker als de laadpoort schoon en droog zijn voordat u ze oplaadt. TIPS: Gebruik een wattenstaafje om de laadpoort en de pennen te drogen. Sluit de laadkabel van de externe adapter aan op de laadstekker.

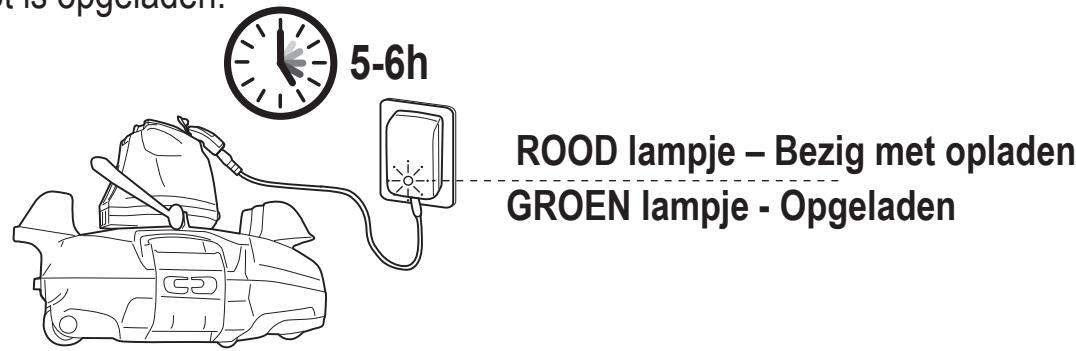

1. Steek de externe adapter in een stopcontact. Het indicatielampje op de externe adapter wordt rood als het laden begint. Het indicatielampje op de externe adapter worden wanneer de robot is opgeladen.

• Koppel de externe adapter onmiddelijk los van de voedingsbron als u een van de volgende omstandigheden opmerkt:

• Onaangename of ongewone geur

• Oververhitting
• Vervorming, barsten, lekken

• Rook

• Zodra het laden voltooid is, koppelt u de externe adapter los van de voedingsbron en verwijdert u de laadstekkeruit het toestel en de externe adapter.

Normaal kan de robot tot 90 minutes gelebruikt worden indien hij volledig opgeladen is.

OPMERKING: Maak de filterbak regelmatig schoon. Opgehoopt vuil in de filterbak za de werkinq van de motor overbelasten en de werkingsstijd bijgevolg verkorten.

OPMERKING: De herlaadbare lithium-ionbatterij worden beschouwd als een verbruiksgoed. Ze heeft een beperkte levensduur en zal na verloop van vrij geleidelijk aan oplaadcapaciteit verliezen. De werkingsduur van de robot verminder waarom geleidelijk na het herhaaldelijk opladen en ontladen tijdens de levensduur van het product.

Wanner de levensduur van de batterij ten einde is, raadpleeg dan het hoofdstuk "DE BATTERIJ WEGWERPEN" voor instructies voor het wegwerpen van de batterij en het verrangen van de zwenkkop.

OPMERKING: Laat de robot ongeveer 30 tot 40 minutes rusten alvorens hem opniew te laden.

Voorbereiding

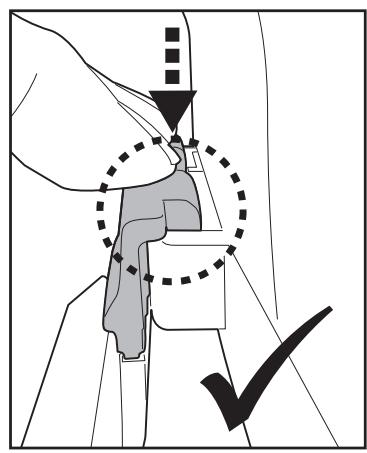

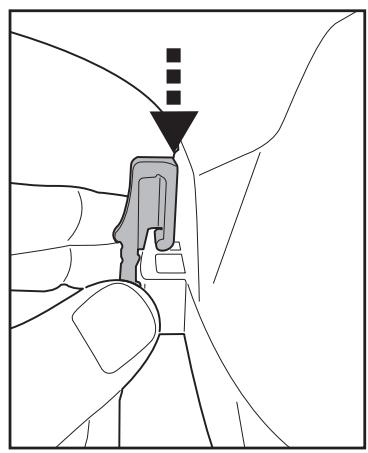

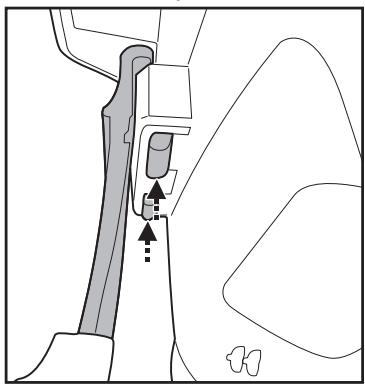

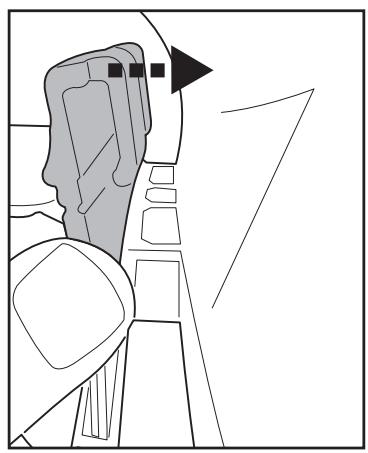

Borstelmontage (bevestig aan het uiteinde van de basis, boven de handgreep)

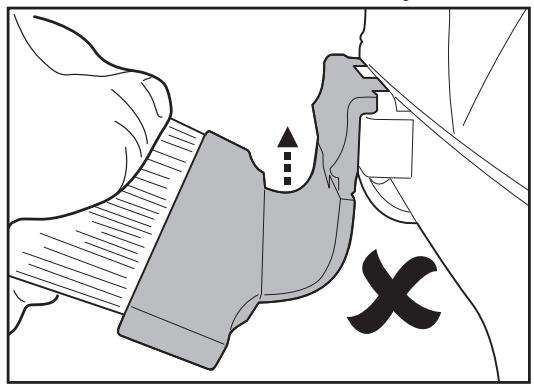

TIPS: Druk op de twee haakuiteinden om de borstel te verwijderen.

BELANGRIJKE OPMERKING:

Verwijder de borstel na gebruik. Anders het kan worden verrormd door constante compressie en het de robotbeweging onderbreken.

Afstelling van Traject

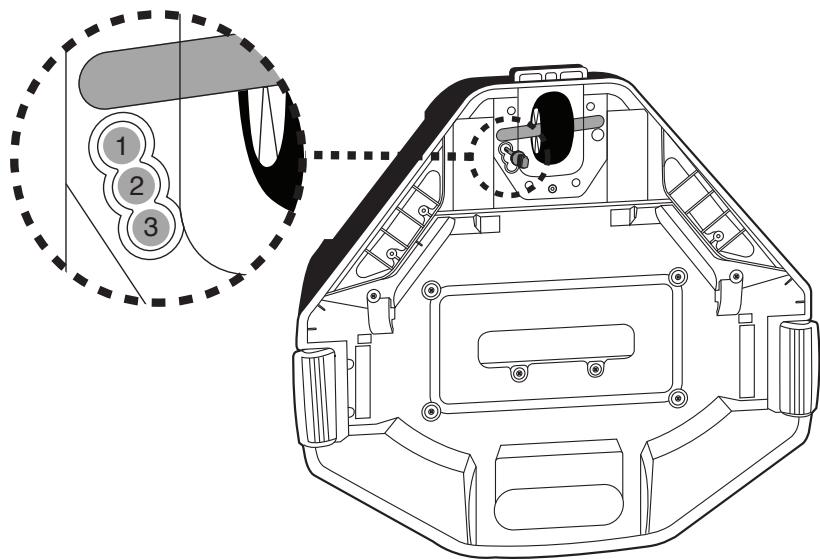

Borgpen

De baan van de robot is afhankelijk van de positie van de pen die de as onder een bepaalde hoek vastzet. Er zijn twee pennen: de rechtter pen is vast en moet onaangeroerd blijven. Wijzig alleen de positie van de pen links.

Aanbevolen instellingen:

OPMERKING: De wielas moet boven de borgpen worden geplaatst.

Penlocatie	Afmetingen van het zwembad
1	Voor zwembaden waarvan de kortste lengte 3 meter ofeer bedraagt.
2	Als de robot Niet het hele zwembad bedekt met penpositie 1 of 3, probeer dan onderstaande instelling. Als de situatie aanhoudt,要去 u de robot vanaf een andereplaats gebruiken.
3	Voor zwembaden waarvan de kortste lengte 3 meter of minder bedraagt. (Fabrieksinstelling)

Voorbereiding van het Zwembad

• Verwijder stenen, wortels of metaal corrosie in contact met de onderkant van de liner voordat u de robot gebruikt. Laat u indien nodig bijstaan door een gekwalificeerde professional.
• Als de liner broos, beschadigd of gekreukt is, neem dan contact op met een gekwalificeerde professional om de nodige reparatie uit te voeren of om de liner te verrangen voordat u de robot gebruikt.
• Verwijder de zwembadladder, oppervlakte skimmer en andere vrijende voorwerpen uit het zwembad aangezien ze de beweging van de vlotter van de robot en bijgevolg ook de beweging van de robot kannen belemmeren.
• Als u een zwembad met zout water gebruikt, zorg er dan voor dat al het zout opgelost is voordat u de robot in het water plaatst.

BELANGRIJKE OPMERKING: Schakel het filtrationsystem (zoals aangegeven in uw filterhandleiding), ten minste 15 minutes uit voordat u de robot in gebruik neemt.

WERKING

WAARSCHUWING!

• Zorg ervoor dat de robot eerst uitgeschakeld is.

• Zorg ervoor dat de laadstekker is losgemaakt en dat de laadpoort is aangesloten met de beschermkap voordat de robot in het water worden gezet.

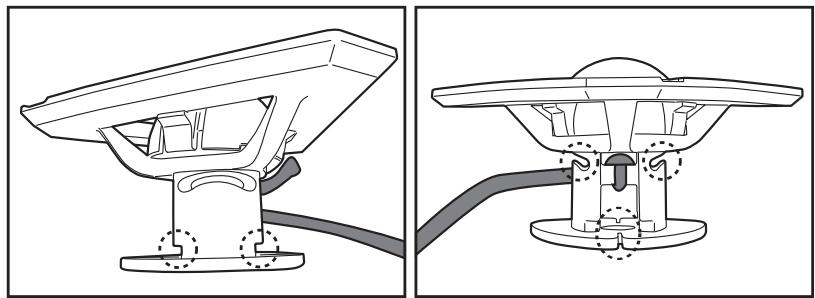

• Breng de robot waar de rand van het zwembad. Opmerking: Plaats de robot alleen vanaf de zijwand (niet de hoek) in het zwembad en zorg ervoor dat hij�<|im_start|>der gering is. Wikkel het ophaalkoord van de vlotter af (let op: erijken zijdelingse inkepingen aan de boven- en onderkant van de steel en een smalle gleuf aan de onderkant).

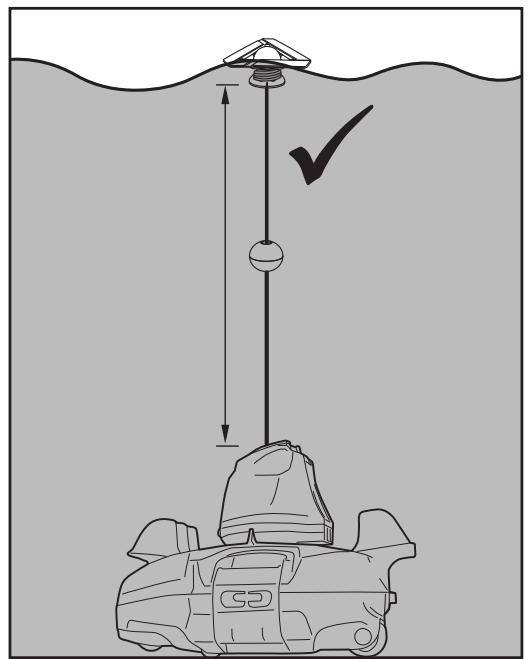

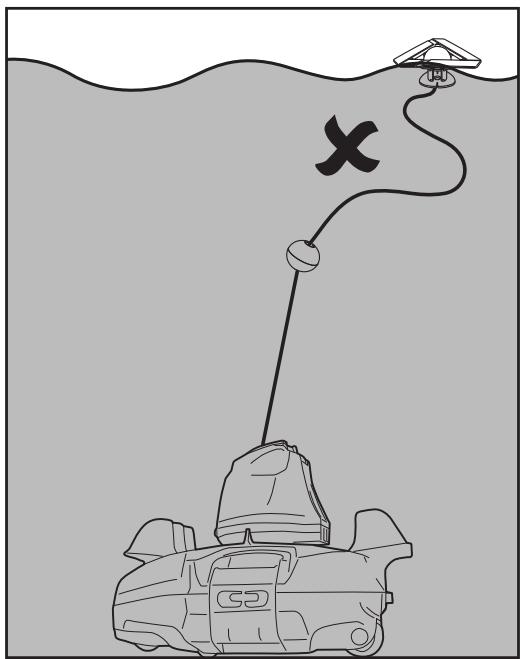

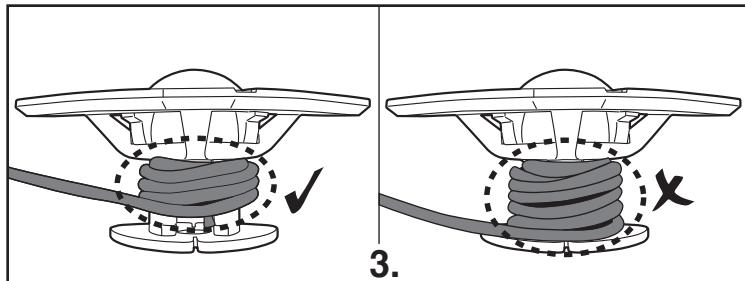

De juiste lenghte van het koord moet gewelijk+zijn aan de afstand tussen de bovenkant van de robot en het waterniveau. OPMERKING: Overtollige lenghte kan het touw doein knikken en zo de prestaties beinvloeden.

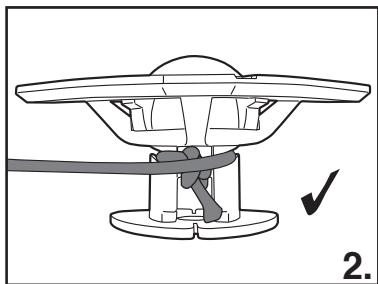

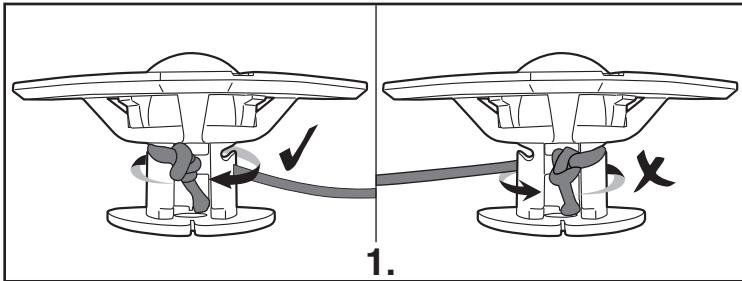

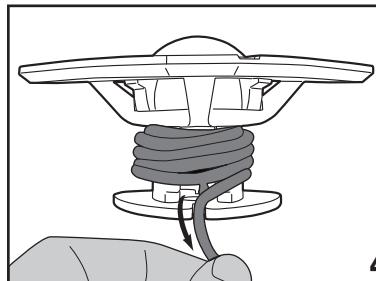

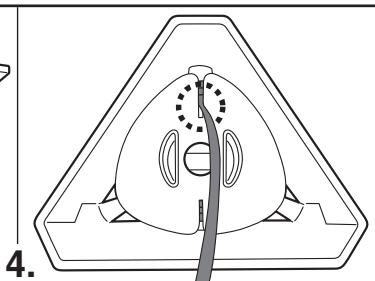

Eerst moet u het ophaalkoord uitlijnen en bevestigen aan de zijdelingse inkepingen aan de bovenkant, verwijl u het koord om de steel wikkelt (stap 1 & 2). Blijf het koord om de bovenste helft van de steel wikkelen tot het de gewenste lengte heeft bereikt (stap 3). Trek het koord maar beneden maar de onderste gleuf en steek het erin (stap 4).

1. Als de robot is uitgeschakeld, dompel hem dan onder in het zwembad en schud hem eenaar keer zachtjes om de afvoer van de lucht te vergemakkelijken. Overtollige lucht in de behuizing kan leiden tot een onregelmatig gedrag van de zwenkkop (d.w.z. het herhaaldelijk draaien in het zwembad gedurende enkele minutes).

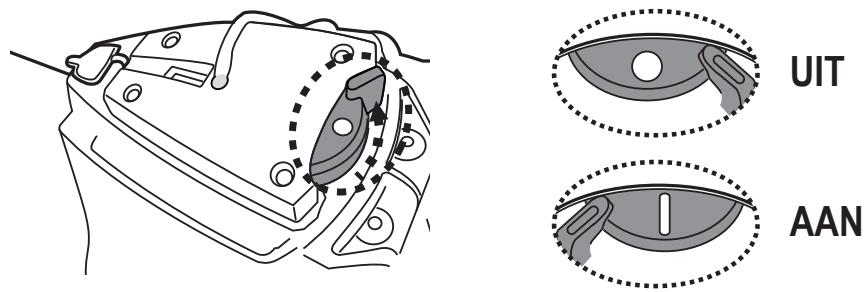

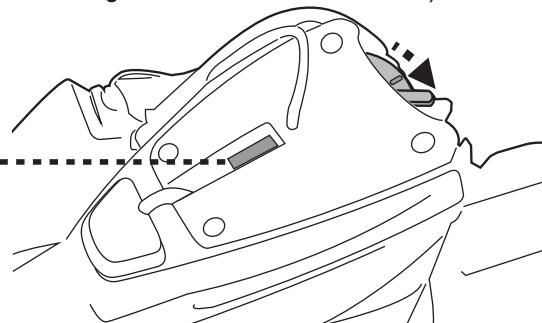

Aan/uit-schakelaar (Groen)

1. Schuif de stroomschakelaar op "ON" (terwijl de robot nog ondergedompeld is) - het controleampje gaat aan en activeert de motor automatisch (waterniveau bedekt de sensoren aan de bovenkant van de zwenkkop). Laat de robot maar de zwembadbodem zinken en observer de eerste voorwaartse en achefterwaartse bewegingen over de zwembadbodem. Als hij langus de zwembadwand loopt inplaats van loodrecht, haalt u hem op en zet u hem opnieuw in, terwijl u ervoor zorgt dat de voor-/achterzijde maar de zwembadwand is gericht.

Het controleampje begint te knipperen wonneer het resterende batterijniveau minder dan 10 minuten bedraagt.

Controleampje:

Geenlicht-Uitgeschakeld/geen stroom

Licht - Ingeschakeld

Knipperend lampje - De batterijstroom is binnen 10 minutes op.

OPMERKING:

• Probeer nooit contact te make met beiden watersensoren met ie's anders dan water.

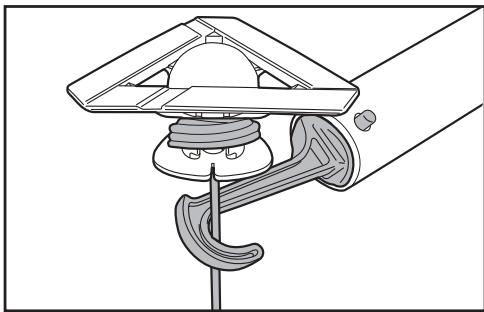

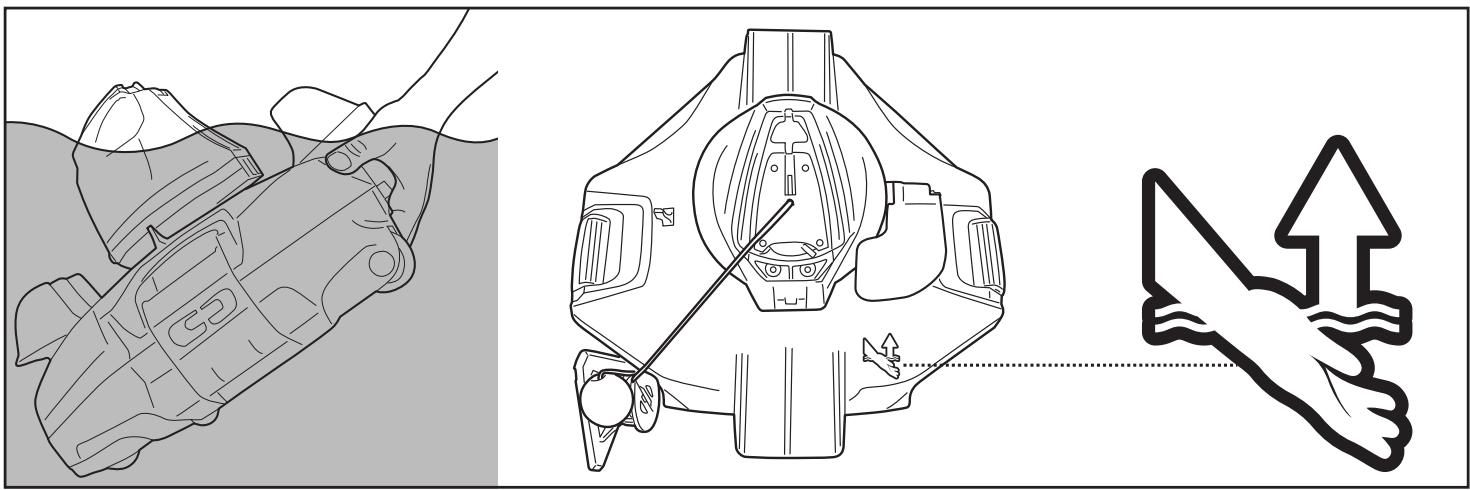

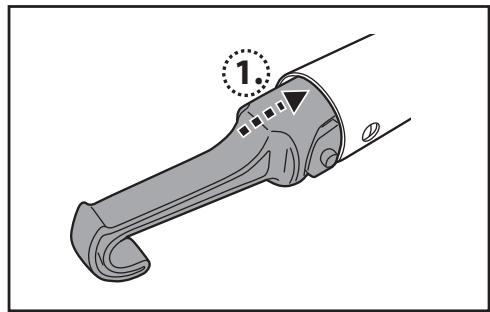

• Om de robot uit het zwembad te halen, bevestigt u de haak aan een uitschuifbar steel (niet meegeleverd) en gebruikt u deze om de vlotter op te halen, als u deze nicht met uw handen kunt ophalen.

Zodra de robot het wateroppervlak bereikt, zoekt u de greedie zich onder de basis bevindt en is aangegeven met het handsymbol (zie onderstaand schema) om het ophalen uit het zwembad te vergemakkelijken. Zorg ervoor dat u de reiniger.altijd vanaf dit punt vastpakt om te voorkomen dat er tijdens het ophalen vuil in het zwembad valt.

1. Schuif de schakelaar in de UIT-positie. Spoel de robot na elk gebruik met schoon water. Gebruik GEEN schoonmaakmiddelen.
2. Droog de laadpoort en de pennen grondig (TIPS: Gebruik een wattenstaafje om ze te drogen)

Opmerking: Als uw zwembad zeer vuil is, is het voor de efficientste reiniging raadzaam de filterbak (in de robot) na een eerste werkking van 30 minutes of telkens als de beweging van de robot merkbaar vertraagt, leeg te make. Plaats de robot (met de leeggemaakte filterbak) dan terug in het zwembad en LAST hem de overblijvende cyclus afwerken.

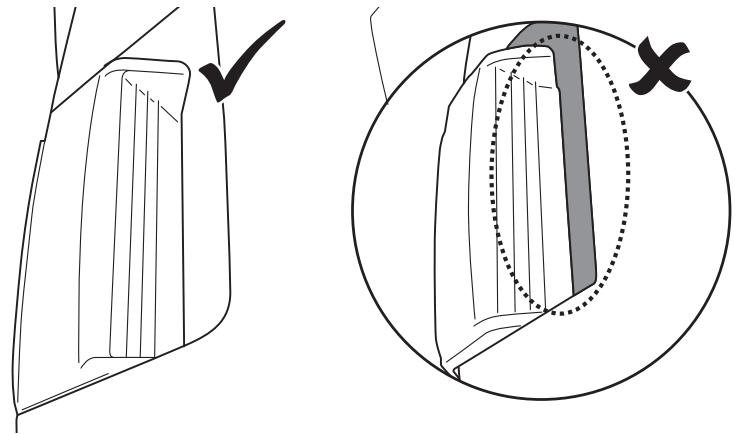

DE FILTERBAK LEEGMAKEN

WAARSCHUWING! Als u de robot zonder een filterdeksel gebruikt, VERVALT de garantie.

Om de reinigingsefficiente te maximaliseren, dient u de filterbak en het filterdeksel voor en na elk gebruik schoon te make.

OPGELET! Voordat u de filterbak reinigt,要去 u zich ervan vergewissen dat de robot UIT staat.

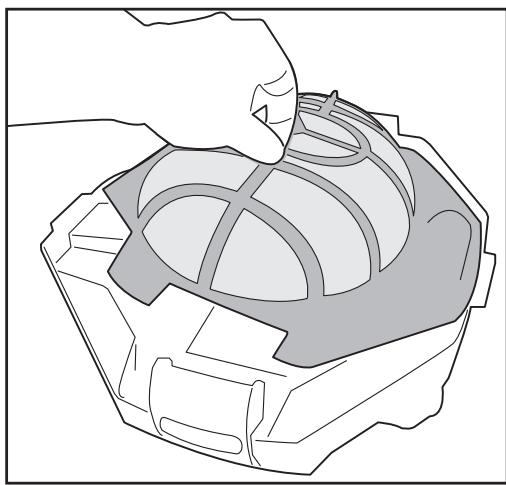

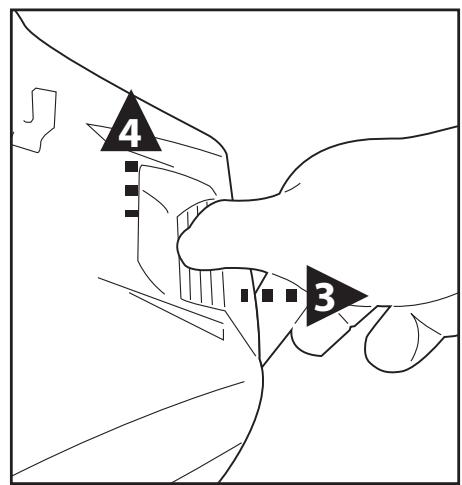

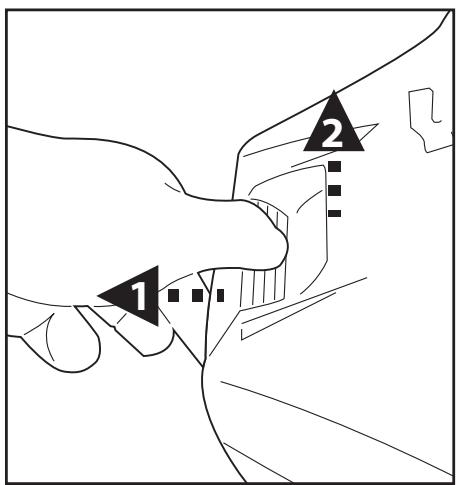

1. Plaats de reiniger op een vlakke ondergrond. Trek de ene zijclip maar buiten om de ene kant van het deksel op te tillen en herhaal de stappen aan de andere kant om het volledige deksel op te tillen om het filterdeksel bloot te leggen.

1. Maak het filterdeksel los en verwijder het vuil uit het compartment. Het worden aanbevolen om het filterdeksel schoon te makeen met spatwater. Als borstelenoodzakelijk wordt geacht, gebruik dan alleen een zachte borstel om het filter voorzichtig te reinigen om beschadiging te voorkomen.

2. Zorg ervoor dat na het schoonmaken de het filterdeksel terug worden aangebracht en de bovenkap van de behuizing met de zijklemmen bevestigd worden . De zijklemmen要去en volledig in de reiniger klemmen door ze waar binnen te drukken.

OPGELET!

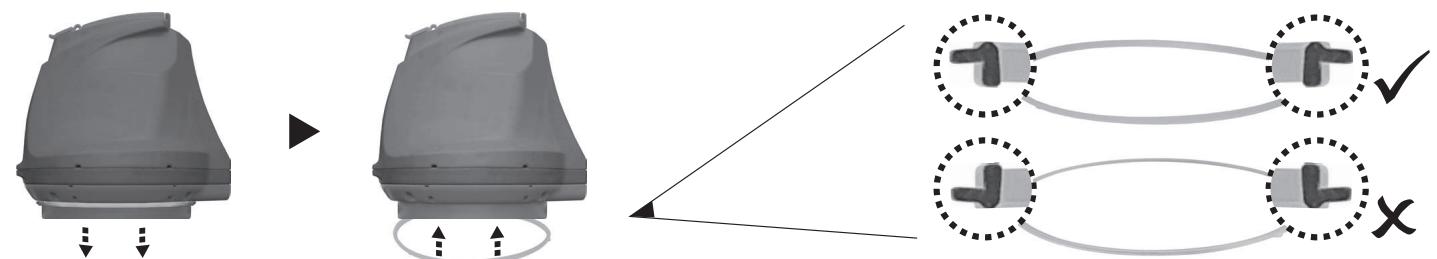

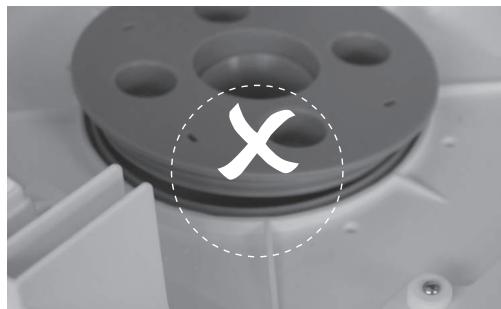

• Vervang een beschadigd filterdeksen ommiddelijk door een新产品 voor u de bodemzuiger waar gebruikt.
• Vervang een beschadigde vlotter onmiddelijk door een neue voór de volgende handeling.

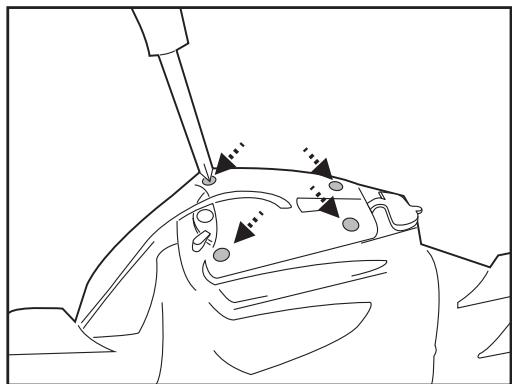

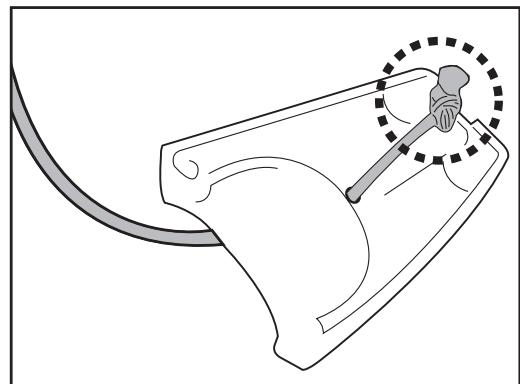

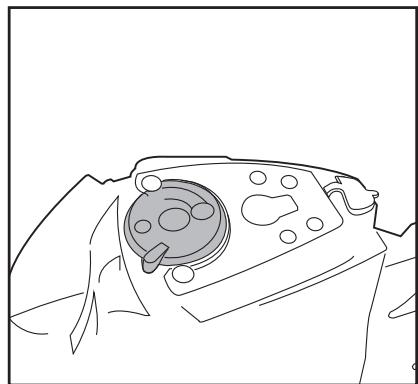

Vervanging van de vlotter

Gebruik een schroevendraaier (niet bijgeleverd) om de 4 schroeven op het bovendeksel van de zwenkkop los te draaien. Maak de knoop op het koord los om de beschadigde vlotter te verwijderen. Zorg ervoor dat de ronde schakelaar op+zijnplaats zit voordat u het koord van de neue vlotter door het bovendeksel schuift en een knoop maakt om hem op+zijnplaats te houden, en monteer verwolgens het bovendeksel wee met schroeven.

• Vervang een beschadigde zijklep onmiddelijk door een neue voór de volgende handeling

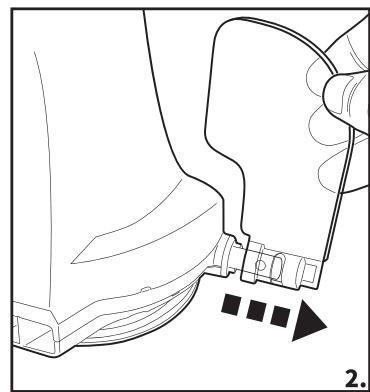

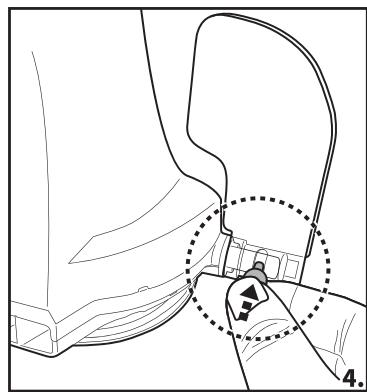

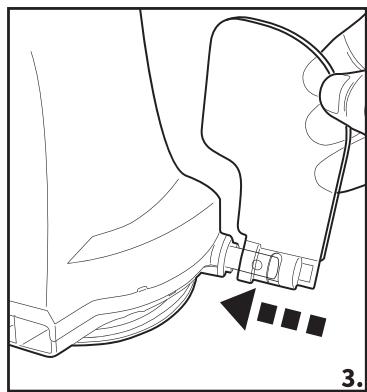

Vervanging van de zijklep

ONDERHOUD EN OPSLAG

OPMERKING:

1. Zorg ervoor dat u deplaatsen rond de laadpoort en de watersensoren na elk gebruik reinigt en droogt om de vorming van vlekken te voorkomen (bijproduct van een natuurlijke chemische reactie tussen elektrische stroom en water). Anders kuren de vlekken worden verwijderd door Licht te schrobben met een in citroensap of azijn gedrenkt wattenstaafje.
2. De batterij zal ontladen tijdens de opslag. Laad de robot tot ongeveer 30% - 50% van de laadcapaciteit op voordat u hem opbergt.
3. Herlaad de batterij minstens om de drie maanden wanner hij Niet in gebruik is.
   Haal de externe adapter uit het stopcontact en koppel verrolgens de laadstekker los van de externe adapter en de robot.
4. Verwijder alle toebehoren van de robot. Spoel indien nodig de robot en toebehoren met zuiver water. Gebruik GEEN schoonmaakmiddelen.
5. Laat het water uit de robot lopen alvorens hem te bewaren.
6. Gebruik een vochtige doek om de robot en toebehoren schoon te makeen en af te drogen.
7. Bewaar ze in een goed verluchtte ruimte, beschermd gegen zonlicht,itte, ontstekingsbronnen en zwembadchemicalien en buiten het bereik van kinderen. De omgevingstemperatuur moet 10^ - 25^ bedragen. NB: Bij een hogere temperatuur is het möglichk dat de batterij minder lang meegaat.

WAARSCHUWING!

• U mag de zwenkkop in geen geval zich demonteren om de interne onderdelen te verrangen. Hierdoor zou de garantie komen te verrallen, zou u zich kunnen bloatstellen aan möglichke gezaren en zou u het apparaat en andere elementen kunnen beschadigen.

OPGELET!

Overdreven hitte kan schadelijk zijn voor de batterij en de levensduur van uw robot verkarten.
- Raadpleeg uw handelaar voor het verrangen van de batterij als het volgende geleurt:
- De batterij lijkt beschadigd of laadt nicht volledig op.
- De werkingsstijd van de batterij is aanzienlijk korte. Noteer hoelang de batterij meegaat de eersteKaren dat u het toestel gebruikt (na een volledige oplaadbeurt). Die duur kan dienen als referentie voor de werkingsstijd vanoudere batterijen.
- Verwijder de batterij uit de robot voor u deze wegwerpt.
- Koppel de robot los van het elektriciteitsnet wonneer u de batterij verwijdert.
- Voer de batterij veilig af, in overeenstemming met deplaatselijke voorschriften of reglementen.

NB: wanner de batterij Niet correct worden onderhoden, is het möglichk dat zij minder lang meegaat en minder goed werkt.

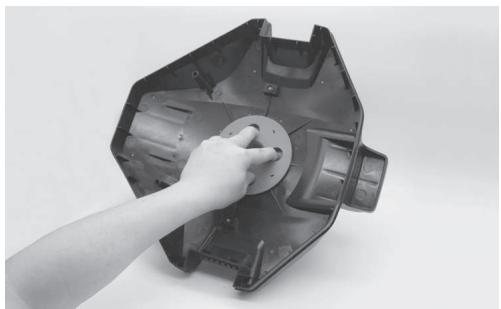

DE BATTERIJ WEGWERPEN (Uit te voeren door een geauthoriseerd technicus)

Uw robot is uitergerust met een onderhoudsvrije oplaadbare lithium-ionaccu, die correct moet worden afgevoerd. Recycling is verplicht; neem contact op met deplaatselijke overheid voor meer informatie.

WAARSCHUWING! Probeer nooit een accu te demonteren.

• Verwijder alle persoonlijke voorwerpen zoals ringing, armbanden, halskettingen en horloges voordat u de accu van de robot loskoppelt.
• Een batterij kan voldoende kortsluitstroom veroorzaken om een ring of dergelijkte te versmelten met het metaal, met ernstige brandwonden als gevolg.
• Draag volledige oogbescherming, handschoenen en beschemende kleding wanner u de accu verwijdert.
• Raak de kabels Niet aan en zorg ervoor dat ze geen metalen voorwerpen raken, want dat kan vonken veroorzaken en/of kortsluiting in de batterij.
• Rook nicht en vermijd vonden of vlammen in de nabijheid van de batterij of de robot.
• Stel de batterij Niet bloot aan vuur of hitte, anders kan hij ontploffen.

OPGELET!

Wonneer er vloeistof uit de batterij lekt, is deze beschadigd. Raak de vloeistof Niet aan en stek de beschadigde batterij in een plastic zak.

• Als de geleekte vloeistof toch in contact komt met huid of kleding,要去 u deze onmiddelijk aufwassen met zeep en water.
• Als de geleekte vloeistof in contact komt met de ogen: de ogen onmiddelijk spoelen met stromend water gedurende minstens 15 minutes, zonder te wrijven. Raadpleeg indien nodig een arts.

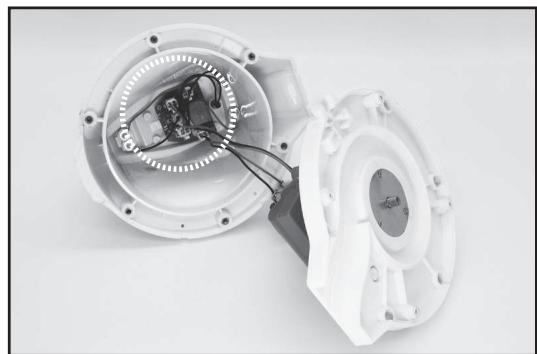

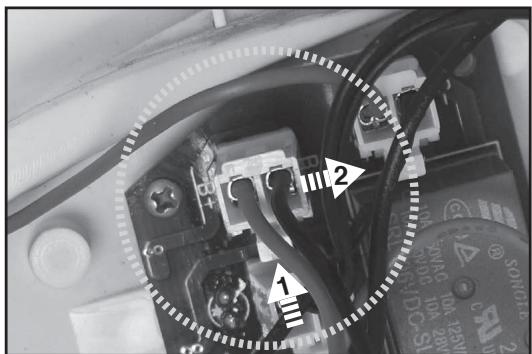

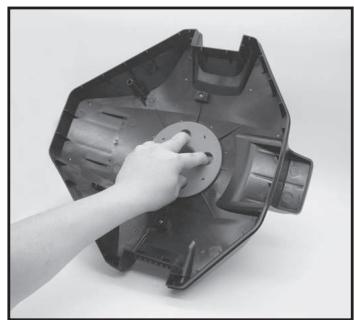

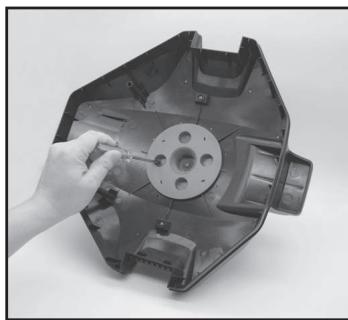

Hoe de accu te verwijderen, enkel voor het weggooien van de batterij (Uit te voeren door een geautoriseerd technicus)

Aanbevolen werktuigen (niet bijgeleverd): Schroevendraaier.

1. Volg de instructies van de handleiding in de rubriek "DE FILTERBAK LEEGMAKEN" om de bovenkap (voorgemonteerd met de zwenkkop) los te make. Plaats het deksel ondersteboven en gebruik de schroevendraaier om de schroef op de onderste borgplaat los te make. Draai de onderste borgplaat gegen de wijzers van de klok in om de zwenkkop te ontrendelen. Verwijder de zwenkring.

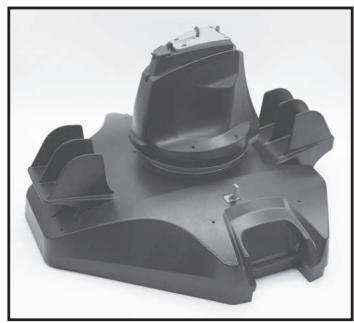

1. Gebruik de schroevendraier om de 4 schroeven aan de onderkant van de kop los te schroeven om eerst de bodemplaat te verwijderen. Gebruik de schroevendraier om alle schroeven op de basis los te draaien, zoals getoond worden in de afbeelding. Verwijder de rotor, wrik de basis los en verwijder ze om tot de kop aan de binnenkant vrijkomt.

1. Verwijder de accu om bij de PCBA te konnen. Druk op de clip van de connector en trek de connector weg om de voedingskabel van de batterij los te koppelen. NB: Wikkel onmiddelijk isolatieband rond de connector om kortsluiting tussen beiden kabeluieteinden te voorkomen.

Probleem	Mogelijk oorzaken	Oplossing
De robot begun nicht te werkken onder water	Watersensoren met vlekken	Gebruik een wattenstaafje gedrenkt in citroensap of azijn om de vlekken te reinigen en te verwijderen.
De robot zucht geen vuil op	De batterij is bijna leeg	Laad de robot opnieuw op.
	De rotor is geblokkeerd	Schakel de robot uit en kijk in de opening onder de zwenkkop of er een groot stuk vuil in de rotor steekt. Neem indien nodig contact op met uw handelaar voor verdere instructies.WAARSCHUWING! Zorg ervoor dat de robotuitgeschakeld is wanneser het toestel worden onderhoven.
	De zuigmond is verstopt	Verwijder verstope voorwerpen uit de zuigmond.
	De rotor is defect	Neem contact op met je handelaar voor verrang.
	De filterbak is vol	Maak zowel de filterbak als het filterdeksel schoon.
De robot is in het midden van het zwembad gestopt maar de zwenkkop draait nog	De robot is gestopt door een obstakte of grote plooien in de liner van het zwembad	Controleer of er iets is dat de reiniger belemmert. Verwijder het obstakte.
	De robot worden gehinderd door de aanzuiging van de hoofdafoer van de zwembadbodem	Schakel het filtrationsystem uit zoals aangegeven in de handleiding.
De zwenkkop draait herhaaldelijk 360 graden	Lucht opgesloten in de robot	Dompel de robot onder in het zwembad terwij Hij nog uitzgeschakeld is en schud er eenaar koer zichtjes mee om de afvoer van de lucht te vergemakkelijkden voordat hij worden ingeschakeld (terwijde robot nog ondergedompeld is).De zwenkkop kan kortstandig herhaaldelijk draaien zodia reiner aan deradem van het zwembad zakt. Dit fenomeen zaal stopen zodia de lucht die in de reiniger is ingesloten, worden afgevoerd De robot zal dan regelmatig beginnen te bewegen.
De robot dekt Niet het hele zwembad	De filterbak is vol	Maak de reiniger schoon.
	De werkingstijd is korter dan verwacht	Maak de filterbak schoon en laad de robot opnieuw op gedurende 6研究员.
	De bewegingsrichting is onderbroken door de watercirculatie gegenereerd door de filterinstallatie	Schakel het filtrationsystem (zoals aangegeven in de filterhandleiding) ten minste 15 minuten voor het gebruik van de robot uit.
	Het wilzit vast	Verwijder het vuil van het wie!.
	De positie van de wielas is Niet goed ingesteld	Volg de instructies om de positie van dewielas af te stellen.
	De borstel is verrormd	Leg de borstel eenaar uu in de zon om hemrecht te zetten. Vervang indien nodig door een neue borstel.
	Algen makeen bodem van het zwembad glad waardoor de robot in cirkels beweegt	Schrob de zwembadbodem en robotwieten schoon om de algen te verwijderen.
De robot beweegt zich langs de zwembadwand	Positie van de borgen is Niet goed ingesteld / robot bijaanvang in de verkeerde richting	Volg de instructies om de instelling van de borgen aan te passen. Zorg ervoor dat de voor- en城县an van de robot bij aanvangaar de zwembadwand gericht vrijn.
Robot beweegt langzaam of helemaal Niet	Het vuiliscompartiment is vol of het filterdeksel is verstopt	Reinig het vuiliscompartiment. Spoel het scherm met water om kleine deelitjes te verwijderen. Als een borstel nodig wordt geacht, gebruik dan een zachte borstel om het scherm voorlichtig te reinigen. Opmerking: zorg ervoor dat het filterdeksel op+zijn plaats zit vór het volgende gebruik.
	De zuigmond is verstopt	Verwijder verstope voorwerpen uit de zuigmond.
	De borstel is verrormd	Leg de borstel eenaar uu in de zon om hemrecht te zetten. Vervang indien nodig door een neue borstel.
	De rotor is vastgelopen	Schakel de robot uit en controllerer het gat onder de zwenkkop om te zien of de rotor vastzit door groot vuil. Neem indien nodig contact op met uw dealer voor verdere instructies.WAARSCHUWING! Zorg ervoor dat de robotuitgeschakeld is voordat het apparaat worden onderhoven.
De zwenkkop draait Niet of draait merkbaar trager	De zieklep komt Niet omhoog	Controleer en verwijder het vuil dat eventuele del beweging van de klep belemmert.
	De onderkant van de zwenkkop is vastgelopen	Maak de zwenkkop en de afvlakring los volgens de instructies in het hoofdstkut "De accu verwijden" uit de handleiding, en:- Verwijder vastzittend vuil- Controleer de afvlakring op mogelijk beschadigingen en slijtag.Vervang indien nodig door een neue ring.- Controleer de afvlakring en bodemplaat correct geinstalleerd vrij. (zie onderstaande schema's)

Probleem	Mogelijk oorzaken	Oplossing
Er kommt vuil uit de robot	De klep van de zuigmond (aan de onderkant van de reiniger) is beschadigd	De klep van de zuigmond werkkt als een deur om te vermijden dat het vuil uit de filterbak ontsnapt. Neem contact op met uw handelaar voor reserveonderdelen en instructies.
	Verwijder verstopt vuil uit de zuigmond	Het vuil zit verstopt bij de zuigmond en voorkomt dat de klep zich sluit.
Het vuil ontsnapt via het filterdeksel	Het gaas van het filterdeksel is beschadigd	Vervang deze door een/New filterdeksel van uw dealer.
De Ronde vlotter zinkt	Beschadigde vlotter en waterlekkage	Vervang door een neue vlotter van uw dealer.
Ophaalkoord is geknikt	De lengte van het ophaalkoord is te lang	Stel de lengte in volgens de instructies in de handleiding.
Duur van de reinigingscylclus is korter dan vermeld	De batterij is Niet volledig opgeladen	Laad de robot minstens 6aar op. OPMERKING: als er vlekken op de laadpennen worden aangetroffen, verwijder deze dan met behulp van een in citroensap of azijn gedrenkt wattenstaafje.
De robot kan nicht worden opgeladen / heropgeladen	De batterij is beschadigd	Neem contact op met uw handelaar om de batterij te latent verrangen. WAARSCHUWING! Open de robot NIET om de batterij zich te verrangen. Dat kan ernstige of dodelijke verwondingen verooorzaken en annuleert de garantie.
	De laadstekker is Niet goed aangesloten op de externe adapter en robot	Zorg ervoor dat de laadstekker goed en volledig aangesloten is op de externe adapter en robot. Raadpleeg de handleiding.
	De externe adapter is defect	Neem contact op met uw handelaar om de adapter te latent verrangen. WAARSCHUWING! Het gebruik van de verkeerde externe adapter kan leiden tot beschadiging van de robot / batterij en het verallen van de garantie.

Mileuprogramma's, Europese AEEA-richtlijn
	Gelieve de regelgeving van de Europese Unie na te leven en zo het milieu te beschermen. Voer afgedankte elektrische apparatuur af waar een speciaal gemeentelijk inzamelpunt dat elektrische en elektronische apparatuur correct recyclet. Werp het Niet weg bij ongesorteerd afval. Haal eventuele verwijderbare batterijen uit de afgedankte apparatuur.
CE	© 2020 Kokido Development Ltd. 20009011 Alle rechten voorbehouden. Niets van dit document mag worden vermenigvuldigd of doorgegeven in welke worm of op welke wijze dan ook, zij het elektronisch, mechanismch, op fotokopie, opgenomen of op enige andere wijze, zonder de Voorafgaande schriftelijk toestemming van Kokido Development Ltd. (V1)

Neem contact op met unsere klantenservice als u een digitale kopie van deze handleding wenst: [e-mail]

BEWAAR DEZE HANDLEIDING

Wij behouden ons hetrecht voor om zonder voorafgaande kennisgeving de artikelen of de inhoud van dit document te wijzigen. In afwachting van internationale patenten
