GEBRUIKSAANWIJZING P 228 - P 234 - P 622 - P 628 - P 635 - PH 635 QLIMA

Bestudeer voor de veriligheid deze gebruiksaanwijzing zorgvuldig! Personen, die met de gebruiksaanwijzing Niet vertrouwd zijn, mogen deze airconditioner Niet gebruiken. Wij raden u aan deze gebruiksaanwijzing op een verilige plaats te bewaren voor latere raadpleging.

A. Gebruik geen beschadigde kabel.
B. Kabel nicht afklemmen of knikken.
C. Plaats op een vlakke ondergrond.
D. Niet voor een open raamplaatsen.
E. Niet met chemicalien in contact brengen.
F. Niet bij een warmtebron plaatsen.
G. Niet onderdompelen.
H. Niets morsen.

I. Niets in het apparaat steken.
J. Geen verlangkabel gebruiken.
K. Buiten bereik van kinderen houden.
L. Niet zich repareren.

PL OGOLNE ZASADY BEZPIECZENTWA

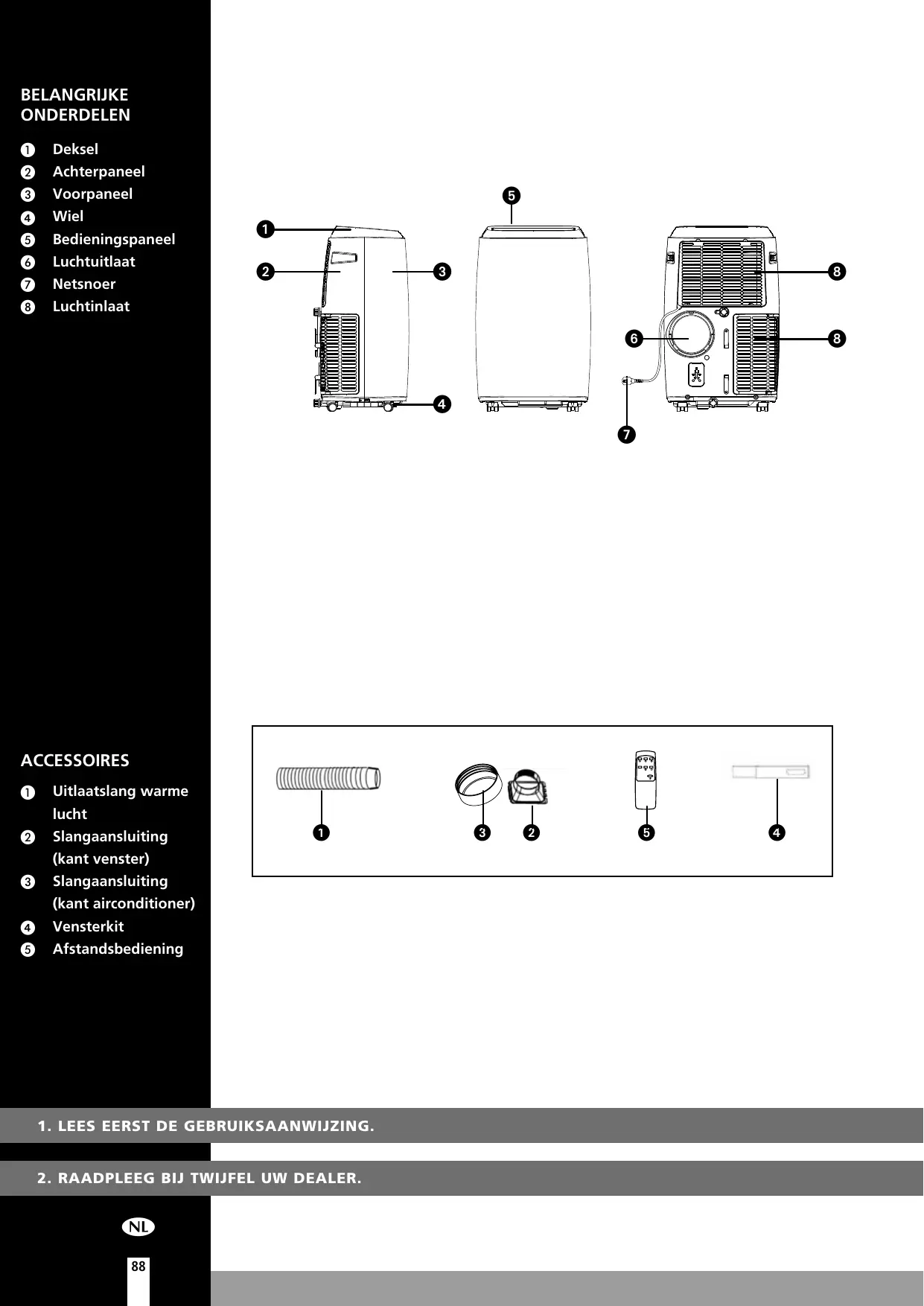

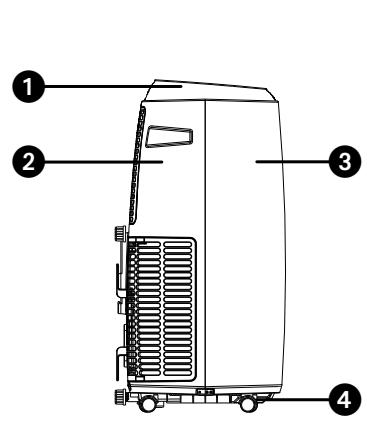

Deksel
Achterpaneel
3 Voorpaneel
4 Wiel
Bedieningspaneel

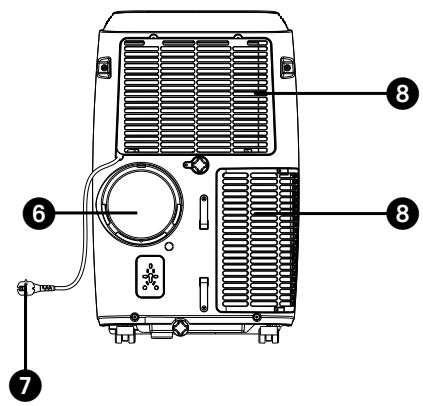

Luchtuitlaat
Netsnoer
Luchtinlaat

ACCESSIONS

Uitlaatslang warmelucht
2 Slangaansluiting (kant venster)
3 Slangaansluiting (kant airconditioner)
4 Vensterkit

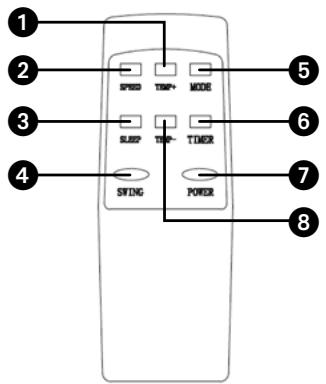

5 Afstandsbediening

1. LEES EERST DE GEBRUKSAANWIJZING.
2. RAADPLEEG BIJ TWIJFEL UW DEALER.

Geachte mevrouw, meneer,

Van harte gefeliciteerd met de aankoop van uw airconditioner. Naast het koelen van de lucht heeft deze airconditioner nog een drietal functies, namelijk luchtontvochtiging, -circulatie en luchtfiltratie. De verrijdbare airconditioner is uiterst gemakkelijk te bedieren en te verplaatsen. U heeft een kwaliteitproduct aangeschaft waar u nog vele jaren plezier van zult hebben, mits u de airconditioner verantwoord gebruikt. Lees.daarom eerst deze gebruiksaanwijzing voor een optimale levensduur van uw airconditioner.

Wij wensen u veel koelte en comfort met uw airconditioner.

Met vriendelijk groeten,

PVG Holding B.V.

Afdeling klantenservice

A VEILIGHEIDSVOORSCHRIFTEN

Lees deze gebruikershandleiding aandachtig alvorens het toestel te gebruiken en bewaar het voor later. Installer dit toestel enkel wonneer het voldoet aan de lokale/ nationale wetgeving, regelgeving en normen. Dit product is bedoeld om gebruikt te worden als een airconditioner in woningen en is alleen geschikt voor gebruik binnenshuis in woonkamers, keukens en garages op drogeplaatsen, in normale huishoudelijk overstandigheden.

BELANGRIJK

• Gebruik het apparaat nooit met een beschadigd snoer of stekker. Klem het snoer nooit af en voorkom contact met scherpe kanten.
• De installmentie要去 volledig in overeenstemming zijn met de terplaatse geldende voorschriften, bepalingen en normen.
• Het apparaat is uitsluitend geschikt voor gebruik op drogeplaatsen, binnenshuis.
• Controller de netspanning.
• Dit apparaat is uitsluitend geschikt voor een geaard stopcontact, aansluitspanning 220-240 Volt/ 50 Hz.
• Het apparaat MOET algijd geaard worden aangesloten. Als de stroomvoorziening Niet geaard is, mag u het apparaat absolutuit nicht aansluiten.

BELANGRIJK

• De stekker要去 alg'tijd makkelijk toegankelijk zijn als het apparaat is aangesloten.
• LeesDEXe gebruiksinstructie zorgvuldig en volg de aanwijzingen.

Controleer vór het aansluiten van het apparaat of:

• de aansluitspanning overeenkomt met die op het typeplaatje;
  stopcontact en stroomvoorziening geschikt voor het apparaat;
• de stekker van het snoer in het stopcontact past;
• het apparaat op een stabiele en vlakke ondergrond staat.

Laat de elektrische installmentie controleren door een erkendvakman als u er nicht zeker van bent dat alles in orde is.

• De airconditioner is een veilig apparaat. Het is volgens de CE veiligheids-normen gefabriceerd. Toch dient u, zoals bij ieder elektrisch apparaat, voorzichtig te zijn bij het gebruik ervan.
• De luchtinlaten en luchtuitlaten nooit afdekken.
• Leeg het waterreservoir via het wateraftappunt voordat u het apparaat verplaatst.
• Breng het apparaat nooit in contact met chemicalien.
• Steek geen voorwerpen in de openingsen van het apparaat.
• Breng het apparaat nooit in contact met water. Het apparaat Niet met water besproeien of onderdompelen in verband met kortsluitingsgevaar.
  Haal.altijd eerst de stekker uit het stopcontact voordat het apparaat of een onderdeel ervan moet worden schoongemaaakt ofervangen.
• Sluit het apparaat NOOIT aan met behulp van een verlengsnoer. Is een geschikt geaard stopcontact Niet voorhanden, LAST dan installereren door een erkend elektricien.

Weesuitveiligheidsoverwegingenaltijdvoorzichtigmetkinderenindebuurt van ditapparaat,zoalsmetiedeierlektrischapparaat.
- Laat eventuele reparations –buiten het regelmatig onderhoud om- algijd uitvoeren door een erkend servicemonteur of uw leverancier, anders kan dit leiden tot het verwallen van de garantie.
Haal altijd de stekker uit het stopcontact als het apparaat Niet worden gebruikt.
- Een beschadigde elektriciteitsnoor alleen latentervangendoor leverancier of een bevoegd person/servicepunt.
- Dit apparaat is Niet bedoeld voor gebruik door Personen (inclusief kinderen) met verminderde lichamelijke, geestelijkke of zintuiglijkke vermogens, of gebrek aan ervaring en kennis, tenzij er toezicht worden gezchoolen op en instructies worden gegeven voor het gebruik van het apparaat door iemand die verantwoordelijk is voor hun verilgheid.
- Er dient toezicht te worden gehonden op kinderen om er zeker van te zich dat zich Niet met het apparaat spelen.
- Dit apparaat kan worden gebruikt door kinderen vanaf 8aar en mensen met een lichamelijke, zintuiglijk of verstandelijk beperking en door mensen die geen ervaring met of kennis over het apparaat hebben als er toezicht op hen worden gezchoolden of ze instructies hebben gekregen over veilig gebruik van het apparaat en op de hoogte zijn van de risico's.
Zorg ervoor dat kinderen nicht met het apparaat spelen.
- Reiniging en onderhoud dient nicht te worden uitgevoerd door kinderen waarop geen toezicht worden gehonden.

LET OP!

• De ruimte waarin dit apparaat worden gebruikt nooit volledig luchtdicht afsluiten. Dit voorkomt onderdruk in deze ruimte. Negatieve druk (=onderdruk) de veilige werkung van geisers, afzuigkappen, ovens e.d. ontregelen.
• Het Niet volgen van de aanwijzingen kan leiden tot het vervallen van de garantie op het apparatus.
• Til het toestel.altijd met twee Personen.

Specifieke informatatie met betrekking tot toestellen met R290 / R32 koelgas.

Lees alle waarschuwingen aandachtig.
- Gebruikijdens het ontdooien en reinigen van het toestel geen andere hulpmiddelen dan deze die aanbevolen worden door de fabrikant.
- Het toestel要去 geplaatst worden in een ruimte zonder continue ontstekingsbronnen (bijvoorbeeld: open vuur, toestellen op gas of elektricitieit in werking).
- Niet doorboren en nicht verbranden.
- Dit toestel bevat Y g (zie typeplaatje op de achterkant van het toestel) R290 / R32 koelgas.
R290 / R32 is een koelgas dat voldoet aan de Europese richtlijnen op milieugebied. Geen delen van het koelmiddelcircuit doorboren. Houd er rekening mee dat koelmiddelen een geurstof hunnen bevatten.
- Als het toestel geinstalleerd, gezruikt of bewaard worden in een Niet geventileerde ruimte,要去 deze ruimte geschikt zich om de ophoping van koelmiddel te voorkomen. Een risico op brand of een explosie kan het gevolg zich vanwege het ontsteken van het koelmiddel door elektrische verwarmers, kachels of andere ontstekingsbronnen.

• Het toestel要去 opgeslagen worden op een manier waarop Mechanische defecten voorkomen worden.
• Personen die aan het koelmiddelcircuit werken of het bedieren要去en over de juiste certificatie beschikken die werden uitgegeven door een erkende organisatie die de bekwaamheid garanteert voor het werknen met koelmiddelen overeenkomstig een specifieke beoordeling die erkend worden door de industrielle organisaties.
• Reparaties要去en uitgevoerd worden gebaseerd op de aanbevelingen van de fabrikant.

Onderhoud en reparations die de hulp van ander gekwalificeerd personeel vereisen,要去 uitgevoerd worden onder toezicht van een persoon die gespecialiseerd is in het gebruik van brandbare koelmiddelen.

Het apparaat要去 worden geinstalleel, gezruikt en bewaard in een kamer met een oppervlakte van meer dan 4m^2 . Het apparaat要去 worden bewaard in een goed geventileerde ruimte met afmetingen die overeenstemmen met de gespecificieerde afmetingen voor werkinq.

INSTRUCTIES VOOR HET HERSTellen VAN APPARATEN DIE R290 / R32 BEVATTEN

1 ALGEMENE INSTRUCTIES

Deze gebruiksaanwijzing is bedoeld voor personen met de nodige ervaring in elektronica, elektriciteit, koeltechniek en mechanics.

1.1 Controle van de omgeving

Voer voor het werkken aan systemen die brandbare koelmiddelen bevatten de veiligheidscontroles uit die nodig+zijn om te verzekeren dat het risico op ontsteking minimaal is. Vooraleer het koelsystem hersteld kan worden要去 voor aanvang van de werkzaamheden aan de volgende voorzorgsmaatregelen voldaan,zijn.

1.2 Werkprocedure

Het werk zal uitgevoerd worden volgens een gecontroleerde procedure om het risicouit te sluiten dat er een brandaar gas of brandbare damp aanwezig is verwijl hetwerk uitgevoerd worden.

1.3 Algemene werkomgeving

Al het onderhoudspersoneel en alle andere personen die in de omgeving aan het werk+zijn zullen op de hoogte gebracht worden van het werk dat uitgevoerd worden. Werken in besloten ruimtes za vermeden worden. De omgeving rond de werken za afgezet worden. Verzeker dat de toestand in de ruimte veilig is en vrij is van brandbare stoffen.

1.4 Controle op de aanwezigheid van koelmiddel

De omgeving zal vór enijdens de werkzaamheden gecontroleréd worden met een geschikt detectiemiddel voor koelmiddel om te verzekeren dat de technicus op de hoogte is van möglichk brandbare atmosferen. Verzeker dat de apparatuur die gelebruikt worden voor lekdetectie geschikt is om gelebruikt te worden bij koelmiddelen, dit wil zeggen vonkvrij, adequaat afgedicht of intrinsiek veilig.

1.5 Aanwezigheid van een brandblusapparaat

Als er heet werk uitgevoerd worden op de koeluiitrusting of.daaraan verbonden onderdelen zar geschikte brandblusapparatuur ter plaatse beschikbaar zichn. Plaatseen brandblusapparaat met droog poeder of CO_2 naast het laadgebied.

1.6 Geen ontstekingsbronnen

Niemand zal tijdens werkden aan een koelsystem waar bij leidingen blootgesteld worden waarin zich eerder het brandbare koelmiddel bevond of nog steeds in bevindt, ontstekingsbronnen gebruiken op een manier die een risico op brand of een explosie met zich meebrengt. Alle möglichke ontstekingsbronnen, inclusief sigaretten roken,要去en op een voldoende afstand gehonden worden tijdens het installereren, herstellen, verwijdersen en afvoeren. Tijdens deze handelingen kan brandaar koelmiddel in de omgeving vrijkomen. Vór aanvang van de werken zal de omgeving rond de apparatuur gecontroleerd worden om te verzekeren dat er geen brandgevaar of risico op explosie aanwezig is. Er zullen borden met "Verboden te roken" geplaatst worden.

1.7 Geventileerde omgeving

Verzeker dat de omgeving open is of dat er voldoende geventileerd worden vooraleer het systeme te openen of heet werk uit te voeren. Het niveau van ventilatie za behouden blijven tijdens deperiode waarin de werkzaamheden uitgevoerd worden. De ventilatie要去 vrijgekomen koelmiddel veilig afvoeren en het liefst zo veel möglichnestaar de atmoseer verdrijven.

1.8 Controles van de koelui Trusting

Wanneer er elektrische onderdelen verrangen worden zullen de neue wonderden geschikt,zijn voor hun doel en aan de juiste specificaties voldoen. De onderhoudsrichtlijnen van de fabrikant zullen te allen tijde gevolgd worden. Contacteer bij twijfel de technische Dienst van de fabrikant voor bijstand. De volgende controles zullen uitgevoerd worden bij installations die brandbare koelmiddelen gebruiken:

• De grootte van de lading overeenkomstig de afmetingen van de kamer waar de onderdelen die koelmiddel bevatten geinstalleerd worden is.
• De in- en uitlaten van de ventilatie maar behoren werkken en nicht geblokkeerd worden.
• Als er een onrechtstreeks koelcircuit gezruikt worden, za het secundaire circuit gecontrolererd worden op de aanwezigheid van koelmiddel.
• De aanduidingen op de uitrusting zichtaar en leesbaar blijven. Aanduidingen en tekens die onleesbaar zijn zullen gecorrigeerd worden.
• Leidingen of onderdelen met koelmiddel worden in een positie geinstalleer waar bij het onwaarschijnlijk is dat zeblootgesteld worden aan stoffen die de onderdelen die koelmiddel bevatten zullen corroden, tenzij de onderdelen gemaakt zich uit materialen die van nature bestand+zijn tegen corrosie of gespast beveiligd zich tegen corrosie.

1.9 Controle van elektrische apparatuur

Initièle veiligheidscontroles zullen deel uitmaken van de procedure voor het herstellen en onderhoven van elektrische onderdelen. Indien er een fout aanwezig is die de veilighed in het gedrang kan brengen za er geen voeding op het circuit aangesloten worden tot wanner dit probleem opgelost is. Als de fout Niet onmiddelijk gecorrigeerd kan worden maar de werkung verder gezet moet worden, za een adequate tijdelijke oplossing gelebruikt worden. Dit za gemeld worden aan de eigenaar van de uitrusting zodat alle partieren op de hoogte zijn. Initièle veiligheidscontroles zullen het volgende bevatten:

• dat condensatoren ontladen zijn: dit zar gebeuren op een veilige manier om de kans op vonden te vermijden;
• dat er geen onderdelen en bedradingonder spanningblootgesteld worden tijdens laden, recupereren of spoelen van het systeme;
• dat het systeme voortdurend geaard is.

2.1 Tijdens herstellingen aan afgedichte onderdelen moet alle elektrische voeding afgekoppeld worden van de apparatuur vór het verwijderen van afgedichte deksels, enz. Als het absoluut nodig is dat de voeding tijdens onderhoudswerken aan de apparatuur aangesloten blijft要去en permanente lekdetectie geplaatst worden ter hoogte van het meest kritische punt om te waarschuwen voor een möglichke gevaarlijke situatie.
2.2 Er zal in het bijzonder aandacht besteed worden aan het volgende om te verzekeren datijdens het werkden aan elektrische onderdelen de behuizing nicht gewijzigd worden op een manier waarop het niveau van beveiliging beinvloed worden. Dit zal beschadiging van kabels, een teveel aan aansluitingen, klemmenblokken die Niet volgens specificatie+zijn, beschadigingen aan dichtingen, onjuiste plaatsing van pakkingen, enz. bevatten.

Verzeker dat de apparatuur stevig gemonteerd is.

Verzeker dat de dichtingen of dichtingsmaterialen nicht zodanig verouderd zijn dat ze het binnendringen van brandbare atmosferen Niet meer kuren voorkomen. Vervangonderdelen zullen voldoen aan de specificaties van de fabrikant.

OPMERKING Het gebruik van siliconen aufdichtingsmiddel kan de effectiviteit van sommige types van apparatuur voor lekdetectie verminderen. Intrinsiek veilige onderden要去en Niet geisoleerd worden vooraleer er aan gewerkt worden.

3 HERSTELLINGEN AAN INTRINSIEK VEILIGE ONDERDELEN

Breng geen permanent inductieve of capacitieve ladingen aan op het circuit zonder te verzekeren dat deze de maximaal toegelaten spanning en stroom voor gebruike apparatuur Niet overschrijden.

Intrinsiek veilige onderdelen zijn enkel deze onderdelen van het type waaraan gewerkt kan worden onder spanning in een brandbare atmosefer. De testapparatuur zal van de juiste klasse+zijn.

Vervang onderdelen enkel door onderdelen met de specificaties van de fabrikant. Andere onderdelen konnen leiden tot ontsteking van het koelmiddel in de atmosefer ten gevolge van eenlek.

4 BEKABELING

Controleer dat de bekabeling Niet beinvoed is door slijtage, corrosie, overmatige druk, trillingen, scherpe randen of andere negatieve omgevingseffecten. De controle za ook rekening honden met de efecten van veroudering of voortdurende trillingen die veroorzaakt worden door compressoren of ventilatoren.

5 DETECTIE VAN BRANDBARE KOELMIDDELEN

Er zullen onder geen omstandigheden möglichke ontstekingsbronnen gebruikt wordenijdens het zoekenaar of detecteren van lekken van koelmiddel. Een halidelamp (of een andere detector met open vlam) zal nicht gebruikt worden.

6 METHODS VAN LEKDETECTIE

De volgende methodes van lekdetectie worden als aanvaardbaar beschouwd voor systemen die brandbare koelmiddelen bevatten. Elektronische lekdetectoren zullen gezruikt worden om brandbare koelmiddelen te detecteren maar de gevoeligheid kan onvoldoende zijn of ze要去uw gekalibreerd worden. (Detectieapparatuur za gekalibreerd worden in een omgeving vrij van koelmiddel.)

Verzeker dat de detector geen möglichke ontstekingsbron is en geschikt is voor het gebruikte koelmiddel. Lekdetectie-apparatuur zal ingesteld worden op een percentage van de LEL van het koelmiddel en zar gekalibreerd worden volgens het koelmiddel dat gebruikt worden en het gespaste percentage aan gas (25% maximum) bevestigd is.

Vloeistoffen voor lekdetectie zichen geschikt voor gebruik voor de meeste koelmiddelen maar het gebruik van detergenten die chloor bevatten za vermeden worden,ondat het chloor kan reageren met het koelmiddel en het koperen leidingwerk kan corroderen.

Als er een vermoeden van eenlek is zullen alle open vlammen verwijderd/gedoofd worden.

Als er eenlek van koelmiddel gezonden dat soldeerwerk vereist za al het koelmiddeluit het systeme gerecupereerd worden of geisoleerd worden (door middel vanafsliuitventielen) in een deel van het systeme op een veilige afstand van het lek. Zuurstofvrijke stikstof (OFN) za dan door het systeme geblazen worden, zowel vooralsijdens het soldeerwerk.

7 VERWIJDEREN EN VERDRIJVEN

Bij het openen van het koelmiddelcircuit om herstellingen uit te voeren - of voor een andere reden - zullen de conventionele procedures gebruikt worden. Het isECHter belangrijk dat de beste practijkken gezolgd worden odomat er met brandhaarheid rekening gehouden moet worden. De volgende procedure zar gezolgd worden: verwijder het koelmiddel; spoel het circuit met een inert gas; verdrijf; spoel opnieuw met het inert gas; open het circuit door snijden of solderen.

De lading aan koelmiddel zal gerecupereerd worden in de gpaste recuperatieflessen. Het systeme zar "gespoeld" worden met OFN om de eenheid in een veilige toestand te brengen. Dit proces moet maybek enkele keren herhaald worden. Perslucht of zuurstof zar nicht gebruikt worden voor deze taak. Spoeling zar bereikt worden door het breken van het vacuum met OFN en er zar verder bevuld worden tot de werkingsdruk bereikt worden. Daarna worden de druk afgelaten maar atmosefer en wordt er uiteindelijk terug vacuum getrokken. Dit proces zar herhaald worden tot er zich geen koelmiddel meer in het systeme befindt.

Na het gebruiken van de LASTe lading OFN zal de druk afgelaten worden tot atmosferische druk om werken aan de apparatuur toe te lately. Deze handeling is zeer belangrijk als er soldeerwerken aan het leidingwerk uitgevoerd要去en worden. Verzeker dat de uitlaat van de vacuumpomp zich Niet in de buurt bevindt van ontstekingsbronnen en dat er ventilatie is.

8 LAADPROCEDURES

Naast de conventionele laadprocedures zullen de volgende vereisten gevolgd worden. Verzeker dat de verschillende koelmiddelen Niet gemengd worden tijdens het gebruiken van de laadapparatuur. Slangen of leidingen zullen zo kort möglichk zijn om de hoeveelheid aan koelmiddel dat zich hierin kan bevinden te minimisieren. De flessen zullen rechtop geplaatst worden. Verzeker dat het koelsysteme geaard is vooraleer het systeme met koelmiddel geladen worden. Breng etiketten aan op het systeme als het volledig geladen is (als dit nog nicht het geval is).

Men moet uiterst voorzichtig zijn om het koelsystemeertiet voervullen.Vooraleer het systemeopnieuw te laden za er een druktest met OFN uitgevoerd worden. Het systeem za na het laden, maar voor ingebruikname, getest worden op lekken. Een tweede controle op lekken za uitgevoerd latent voor het verlaten van de site.

9 ONTMANTELING

Vooraleer deze procedure uitgevoerd worden is het van essentieel belang dat de technicus de apparatuur en alijken details volledig kent.

Het is goede practijk dat alle koelmiddelen veilig verwijderd worden. Vór hetuitvoeren van deze taak za een monster van de olie en het koelmiddel genomen worden voor het geval een analyse vereist is Vooraleer het gerecupereerde koelmiddel opnieuw gezruikt worden. Het is van essentieel 4 GB belang dat er voeding beschikbaar is vooraleer met deze taak gestart worden.

a) Leer de uitrusting en de werkung kennen.
b) Isoleer het systeem elektrisch.
c) Verzeker vór het proberen uitvoeren van deze procedure dat: Mechanische behandelingsapparatuur beschikbaar is, indien nodig, voor het behandelen van de flessen met koelmiddel.
d) Alleersonlijke beveiligingsapparatuur beschikbaar is en gebruikt worden; er worden te allen tijdeijdens het recuperatieproces toezicht gehonden door een bevoegt persoon.
e) Recuperatie-apparatuur en flessen voldoen aan de gegaste normen.
f) Pomp het koelsysteme leeg, indien möglichk.
g) Maak, als er geen vacuum getrokken kan worden, een verdelaestation zodat het koelmiddel uit de verschillende delen van het system verwijderd kan worden.
h) Verzeker dat de fles op de weegschaal staat voór aanvang van de recuperatie.
i) Start de recuperatiemachine en bedien deutsche volgens de instructies van de fabrikant.
j) Overvul de flessen nicht. (Niet meer dan 80% van het volume van vloeibare lading.)
k) Overschrijd de maximale werkdruk van de fles Niet, zichs Niet tijdelijk.
I) Verzeker dat de flessen na het vullen en het voltooien van het proces de flessen en de apparatuur onmiddelijk van de site verwijderd worden en dat alle isolatiekleppen op de apparatuur in gesloten stand staan.
m) Gerecupereerd koelmiddel zal nicht in een ander koelsystem geladen worden tenzij het gereinigd en gecontrolererd werk.

10 ETIKETTERING

Er zal een etiket op de apparatuur aangebracht worden dat aangeeft dat het ontmanteld werd en er geen koelmiddel meer aanwezig is. Dit etiket zar gedateerd en ondertekend worden. Verzeker dat er etiketten op de apparatuur aangebracht zichn die aangeven dat de uitrusting brandbaar koelmiddel bevat.

11 RECUPERATIE

Bij het verwijderen van koelmiddeluit een systeme, voor onderhoud of ontmanteling, is het goede practijk dat alle koelmiddelen veilig verwijderd worden. Verzeker dat tijdens het overbrengen van koelmiddel in flessen de juiste flessen voor recuperatie van koelmiddel gebruikt worden. Verzeker dat een voldoende aantal flessen voor het opslaan van de totale lading van het systeme beschikbaar is. Alle cilinders die gebruikt zullen worden�zijn toegewezen aan het gerecupereerde koelmiddel en voorzien van een etiket voor dat koelmiddel (dit wil zaggen speciale cilinders voor de recuperatie van koelmiddel). Cilinders zullen voorzien�zijn van een overdrukventiel en bijhorende aflsuitventielen die zich in goed werkende staat bevinden. De inhoud van recuperatieflessen worden verdreven en, indien möglichk, worden de flessen gekoeld voor de recuperatie van start gaat.

De recuperatie-apparatuur zal zich in goed werkende staat bevinden en voorzien zijn van een reeks met instructies betreffende de beschikbare uitrusting en zal geschikt bij voor de recuperatie van brandbare koelmiddelen. Daarnaast zal een set van goed werkende, gekalibreerde weegschalen beschikbaar bijn. Slangen zullen volledig bijn met lekvrijke koppelingen en in goede staat verkeren. Controller voor het gebruiken van de recuperatiemachine dat deze goed werkt, gespast onderhoven ward en dat verbonden elektrische onderdelen afgedacht bijn om ontsteking te voorkomen in het geval van vrijgekomen koelmiddel. Raadpleeg de fabrikant bij twijfel.

Het gerecupereerde koelmiddel zal谈起 gestuurd worden maar de leverancier in de juiste fles en met de correct ingevulde Waste Transfer Note. Meng koelmiddelen nicht in recuperatie-eenheden en vooral Niet in cilinders.

Verzeker dat, wanneer compressoren of de olie van compressoren verwijderd moet worden, deze leeg gemaakt werden tot een aanvaardbaar peil om te garanderen dat er geen brandhaar koelmiddel achechterblick in het smeermiddel. Het verwijderingproces zal uitgevoerd worden vooraleer de compressoren teruggestuurd worden maar de leveranciers. Elektrische verwarming van de behuizing van de compressor zar enkel toegepast worden om dit proces te versnellen. Wanneer olie uit een system afgelaten worden, zar dit op een veilige manier gebeuren.

B DE INSTALLATIE

LET OPI!

Vóró de ingebruikname van uw airconditioner要去 deze minimaal 2 uwrechtop hebben gestaan.

De airconditioner is verplaatsbaar en kan gemakkelijk ergens anders worden geplaatst. Let waar bij op het volgende:

1 Zorg dat het apparaat rechtop en op een vlakke ondergrond staat.
2 Het apparaat nicht in badkamer, douche of in een andere natte omgeving gebruiken.
3 Voor een goede luchtcirculatie tenminste 50 cm rond het apparaat vrij houden.
4 Het slangverbinderingsstuk met slang 7 aan de�始zerijde van de unit op deluchtuiitlaat 6 steken.

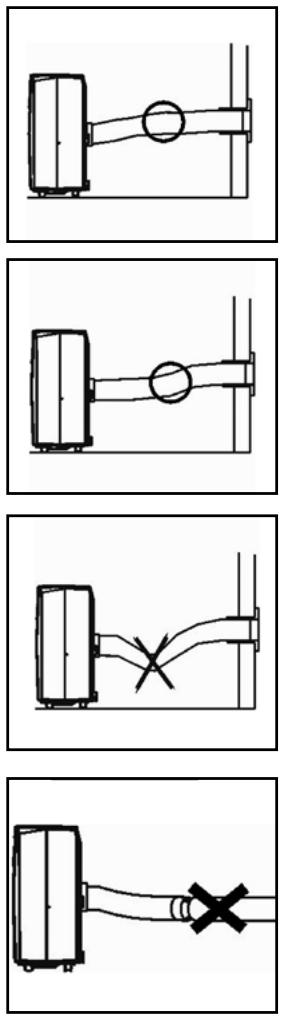

5 Zorg dat de slang ⑥ een vrijde doorgang heeft maar buiten. Sluit hierbij het raam of de deur zo ver möglichk.

OPMERKING

De flexibele luchtafvoerslang kan tot ca. 1500 mm worden uitgerekt. De lenghte van deze slang(en) is op de capaciteit van het apparaat berekend. Het gebruik van andere slangen of verlengstukken kan storingen aan het apparaat veroorzaken. De lustcht moet ongehinderd+kennen stromen, anders kan dit oververhitting van het apparaat of condensatie van water in de luchtafvoerslang tot gevolg hebben. Zorg er.darom voor dat er geen knikken of scherpe bochten in de luchtslang(en) zitten. Om een optimaal resultaat te verkrijgen dienen de luchtslangen tijdens gebruik van de airconditioner korter gehonden te worden dan 1 meter.

C BEDIENING

Afb.5&5a

Afb. 6

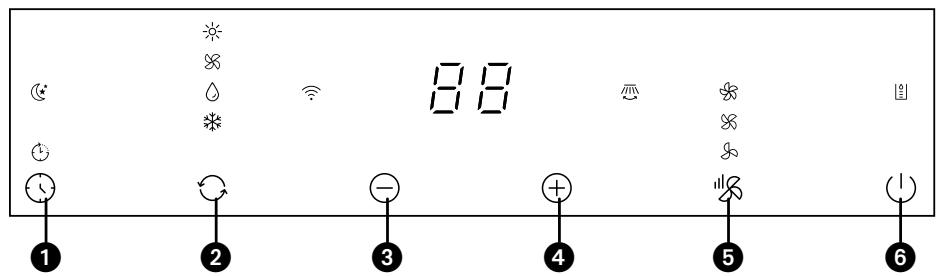

1. Toets timer
2. Toets modus
3. Toets omaaag
4. Toets omhoog
5. Snelheidsknop
6. Aan/uit schakelaar

WiFi Manual www.qlima.com

Uitzicht en werkking van het bedieningspaneel

Slaap-indicator
Indicator luchtstroming
Timing indicator
Indicatie hoge snelheid
Indicatorverwarming*
Indicatie gemiddeldesnelheid
Indicator ventilator
Indicatie lage snelheid
Indicator ontvochtiging Indicator koeling
Indicator watertank vol
* Alleen voor koelen en verwarmen model.

"Vór aanvang van de activiteiten die worden beschreiben in dit deel:

1) Zoek een plaat in de buurt van een stopcontact.
2) Installer, zoals weergegeven in Afb.5 en Afb.5a, de uitlaatslang en pas ook de stand van het venster aan.
3) Sluit, zoals weergegeven in Afb.6, ook de afvoerslang aan (alleen gebruiken voor het verwarmingsmodel);
4) Steek het netsnoer in een geaard AC220~240V/50Hz stopcontact;
5) Druk op de AAN/UIT-knop om de airconditioner aan te zetten.

1.VoR gebruik

Opmerking:

-Bereik werkingstemperatuur:

Maximale koeling Minimale koeling

DB/WB(°C) 35/24 18/12

Maximale verwarming Minimale verwarming

DB/WB(°C) 27/--- 7/---

Controleer of de afvoerslang juist werd gemonteerd.

Aandachtspunten voor koelen en ontvochtigen:

• Wacht bij het gebruiken van de functies voor koelen en ontvochtigen minstens 3 minutes tussen het AAN/UIT zetten.
• Voedingsspanning voldoet aan de vereisten.
• Het stopcontact biedt wisselspanning.
• Het stopcontact nicht delen met andere toestellen.
• Voedingsspanning is 220 - 240 V AC, 50 Hz

2. Koelen

Druk op de toets "Modus" tot het pictogram "Koelen" worden weergegeven.

Druk op de toets "OMLAAG" of "OMHOOG" om de gewenste kamertemperatuur in te stellen. (16 - 31 °C)

• Druk op de toets "LUCHT" om de luchtsnelheid te selecteren.

3. Ontvochtigen

Druk op de toets "Modus" tot het pictogram "Ontvochtigen" worden weergegeven.

• De temperatuur worden automatisch ingesteld op een temperatuur 2 lager dan de huidige kamertemperatuur. (16 - 31 °C)
• De ventilator motor wirdt automatisch ingesteld op LAGE luchtsnelheid.

4. Ventilator

• Druk op de toets "Modus" tot het pictogram "Ventilator" worden weergegeven.
• Druk op de toets "LUCHT" om de luchtsnelheid te selecteren.

5. Verwarming (deze functie is nicht beschikbaar voor een unit met uitsluitend koeling)

• Druk op de toets "Modus" tot het pictogram "Verwarmen" worden weergegeven.
• Druk op de toets "OMLAAG" of "OMHOOG" om de gewenste kamertemperatuur in te stellen. (16 - 31 °C)
• Druk op de toets "LUCHT" om de luchtsnelheid te selecteren.

6. Bediening van de timer

Timer AAN zetten:

• Druk, als de airconditioner UIT staat, op de toets "Timer" en selecteer dearend waarop het toestel AAN要去 schakelen via de toetsen voor het instellen van temperatuur en tijd.
• "Ingesteldijdstip voor AANSCHAKELEN" worden weergegeven op het bedieningspaneel.
• Dearend voor AANSCHAKELEN kan worden ingesteld van 0-24aar. Timer UIT zetten
• Druk, als de airconditioner AAN staat, op de toets "Timer" en selecteer deijd waarop het toestel UIT要去 schakelen via de toetsen voor het instellen van temperatuur enijd.
• "Ingesteldijdstip voor UITSCHAKELEN" worden weergegeven op het bedieningspaneel.
• Dearend voor UITSCHAKELEN kan worden ingesteld van 0-24uur.

7. SWING (luchtstroom)

Door bij ingeschakeld toestel op deze toets te drukken, zal de ventilatieklep ononderbroken maar links en rechts draaien; door opnieuw op=this toets te drukken zar het bewegen stoppen en de ventilatieklep in die stand blijven.

8.SLAAPFUNCTIE

• Druk, in de modus koelen, op de toets SLAPEN om de temperatuur in te stellen. De temperatuur verhoogt 1^ na een uur en maximaal 2^ na 2 uur.
• Druk, in de modus verwarmen, op de toets SLAPEN om de temperatuur in te stellen. De temperatuur verlaagt 1^ na een uur en maximaal 2^ na 2 uur. Druk opnieuw op de toets SLAPEN om de instelling te annuleren.

Uitzicht en werkung van de afstandsbediening

1. Toets temperatuur verhogen
2. Toets ventilatorsnelheid
3. Indicator slaapmodus
4. Indicator automatische luchtstroming
5. Modus-toets
6. Uurprogrammering
7. Toets Aan/Uit
8. Toets temperatuur verlagen

OPMERKINGEN

• De afstandsbediening nicht latent vallen
• De afstandsbediening Niet op een plaats leggen waar deze worden blootgesteld aan direct zonlicht

D LUCHTFILTER

De airconditioner is uitgerust met een schermfilter om de grotere stofdeeltjes te verwijderen.

Het gaasfilter要去 regelmatig (2x per week) schoongemaaakt worden. Reinig de luchtfilter met een neutraal reinigingsmiddel in lauw water (40^) en LAST het langzaam drogen.

Voor het uitnemen en terugplaatsen van het schermfilter.

LET OP!

• Gebruik de airconditioner nooit zonder het gaasfilter.

E DRAINAGE

Alarmfunctie interne watertank vol

De interne watertank in de airconditioner heeft een veiligheidsschakelaar voor het waterpeil die het waterpeil regelt. Als het waterpeil een ingesteld niveau bereikt, gaat het indicatielampje voor een volle watertank branden. (Als de waterpomp defect is en het waterpeil hoog is, verwijder dan de rubberen afdichting onderaan de unit en LAST het water weglopen.)

• Als u van plan bent om de unit gedurende langerearend Niet te gebruiken, verwijder dan de rubberen dichting uit het afvoergat onderaan de unit en koppen een afvoerslang aan op de onderste klem. Al het water in de watertank zal weglopen.

• U kunt het water afvoeren zoals hierboven worden beschreiben als de unit in de modus VERWARMEN actief is.

• Als de waterpomp defect is, kan de continue afvoer worden gebruikt. In deze toestand worden de waterpomp Niet geactiveerd. De unit kan zo ook goed werken.

Als de waterpomp defect is, kan het water ook onderbroken worden afgevoerd. Sluit in dit geval, als het indicatielampje voor een volle watertank gaat branden, een afvoerslang aan op de onderste klem, al het water zal nuuit de container lopen. De unit kan zo ook goed werkken.

G ONDERHOUD

PAS OPI!

Schakel erst de unit uit en trek de stekker uit het stopcontact voor u het apparaat of filter.gaat schoonmaken.

Gebruik voor het regelmatig schoonmaken van de buitenkant van het apparaatuitsluitend een zachte, vochtige doek.

Voor het onderhoud van de filters, zie hoofdstuk D "Luchtfilter".

OPMERKING

Gebruik het apparaat nooit zonder gaasfilter.

H OPBERGEN

1 Leeg het waterreservoir (zie hoofdstuk E).
Maak het gaasfilter schoon (zie ook hoofdstuk D).
3 Zet het apparaat 2 uren aan in luchtcirculatiestand, waardoor het binnen-werk volledig droog worden.
4 Berg het apparaat in een stofvrije en droge plaats op.

STORINGEN

Storing	Oorzaak	Oplossing
1. Eenheid schakelt nicht aan na het drukken op de AAN/UIT knop	- Het lampje van de waterindicator knippert en de watertank is vol	Laat het water uit de watertank lopen
	- De kamertemperatuur is hoger dan de ingestelde temperatuur. (Elektrische verwarmingsmodus).	Reset de temperatuur
	- De kamertemperatuur is lager dan de ingestelde temperatuur. (Koelmodus)	Reset de temperatuur
2. Onvoldoende koel	De deuren en ramen staan nichticht.	Zorg ervoor dat alle deuren en ramenicht staan
	Er bevinden zich warmtebronnen in de kamer.	Verwijder de warmtebronnen indien möglich
	De slang voor de luchtuitlaat is nicht aangesloten of geblokkeerd.	Sluit de slang voor de luchtuitlaat aan of reinig.Deze
	De temperatuur is te hoog ingesteld	Reset de temperatuur
	De luchtinlaat is geblokkeerd	Reinig de luchtinlaat
3. Veel lawaai	Het vloeroppervlak is Niet waterpas of vlak genoeg	Plaats de unit op een vlak, waterpas oppervlak indien möglich
	Het lawaai is afkomstig van het stromen van het koelmiddel binnenin de airconditioner	Dit is normaal
4. Code E0	De sensor van de kamertemperatuur is defect	Wacht 3 minuten totdat de temperatuur is gedaalndenz het apparaat opnieuw aan
5. Code E1	De temperatuursensor van de condensor is defect.	Vervang de temperatuursensor van de condensor
6. Code E2	De watertank is vol in de modus koelen	Verwijder de rubberen stopenThat het water uit het apparaat lopen
7. Code E3	De temperatuursensor van de verdamper is defect.	Vervang de temperatuursensor van de verdamper
8. Code E4	De watertank is vol in de modus verwarmen	Leeg het waterreservoir

Probeer nooit zich het apparaat uit elkaar te nemen of te repareren. Bij onvakkundige reparatie vervalt de garantie. Niet vakkundige reparatie kan de gebruiker van het apparaat in gevaar brengen.

J GARANTIEBEPALINGEN

U krijgt op de airconditioner 24 maanden garantie vanaf de aankoopdatum. Binnen dezeperiode worden alle materiaal- en fabricagefoutenkesteloos verholpen. Hierbij gelden de volgende regels:

1. Alle verdere aanspraken op schadevergoeding, inclusief gevolgschade wijzen wij uitdrukkelijk af.
2. Reparatie of vervanging van onderdelen binnen de garantietermijn leidt nicht tot verlenging van de garantie.
3. De garantie geldt nicht wanner veränderingen zijn aangebracht, nicht-ori-gine onderdelen zijn gemonteerd of reparaties zijn verricht door derden.
4. Onderdelen die aan normale slijtage onderhevig zijn, zoals de filter, vallen buiten de garantie.
5. De garantie geldt uitsluitend als u de originele, gedateerde aankoopbon overlegt en als op geen van beiden veranderingen zijn aangebracht.
6. De garantie geldt nicht bij schade ontstaan door handelingen die afwijken van die in de gebruiksaanwijzing of door verwaarlozing.
7. De verzendkosten en het risico van het opsturen van de airconditioner of onderdelen waarvan, komen algijd voor rekening van de koper.
8. Schade,veroorzaakt door het Niet gebruiken van de geschikte filters, valt buiten de garantie.

Om onnodige kosten te voorkomen, raden wij u aan eerst.altijd zorgvuldig de gebruiksaanwijzing te raadplegen. Wanner deze geen uitkomst biedt, kurz u de airconditioner ter reparatie aanbieden bij uw dealer.

Werp elektrische apparatuur Niet weg bij het huisvuil; lever het in op de waar voor aangewezenplaats. Neem contact op met deplaatselijkke autoriteiten voor informatatie waar apparatuur kan worden ingeleverd. Wanner elektrische apparaten worden weggegooid op de vuilstort of in de dump,+kunnen gevaarlijke stoffen in het grondwater en in de voedselketenterecht komen met alle gevolgen voor de gezondheid. Bij de verranging van oude apparaten door十几年e is de leverancier wettelijk verplicht+zonder kosten het oude apparaat voor vernieting in te nemen. Batterijen Niet in het vuur werpen,haar deze kunnen explodeeren of gevaarlijke vloeistoffen hunnen uitstoten. Indien u de afstandsbediening verwangt of vernietigt, de batterijen uitmelen en deze conform de geldende wetgeving-weggooienaar deze schadelijk zichoor het milieuu.

Milieu-informatie: Deze apparatuur bevat gefluoreerde broeikasgassen Zoals opgenomen in het Protocol van Kyoto. De apparatuur mag alleen worden gerepareerd of gedemonteerd door professioneel, geschoold personeel.

Deze apparatuur bevat koelmiddel R290 / R32 in de hoeveelheid als aangegeven in bovenstaande tabel. Laat R290 / R32 Niet ontsnappen in de atmosefer: R290 / R32 is een gefluoreerd broeikasgas met een broeikasgaseffect (GWP) = 3.
