NAVODILA ZA UPORABO P 228 - P 234 - P 622 - P 628 - P 635 - PH 635 QLIMA

Zaradi varnosti pred uporabo naprave preberite ta varnostna navodila. Osebe, ki nisoseznanjene s temi navodili naj te naprave ne uporabljajo. Priporočamo, da navodila shranite.

A. Ne uporabljajePokodovanega elektricnegavodnika.
B. Kabla ne prepogibajte in pazite, da ga ne prischipnete.
C. Naprava naj stjoi v vodoravnem položaju.
D. Ne postavlajte je pred odprto okno.
E. Ne izpostavlajte je kemikalijam.
F. Ne postavlajte v blizino izvora toplote.
G. Ne potaplajte naprave v vodo
H. Na napravo ne zlivajte vode.
I. V napravo ne vstavlajte predmetov.
J. Ne uporabljajelektricnegapodaljska.
K. Napravo hranite izven dosega otrok.
L. Naprave ne popravljate sami.

A

B

C

D

E

F

G

H

1

J

K

L

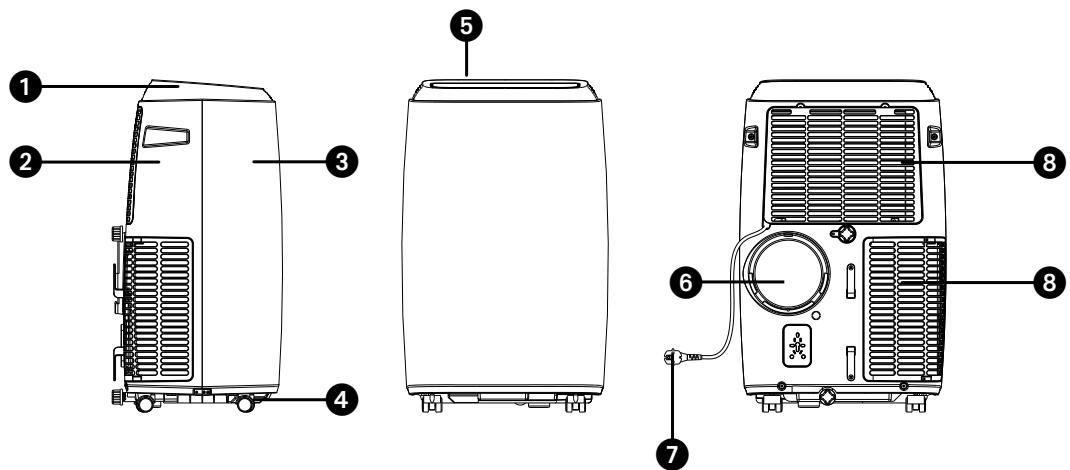

WICHTIGTEILE

VrhnjiPokrov
ZadnjiPokrov
3 Sprednja maska
Kolesca
Upravljalna plošča
Odvod zraka
7 Elektrčni kabel
Dovod zraka

ACCESSIONS

1. Cev za vroč izpušni zrak
   Cevni spoj (konec za okno)
   Cevni spoj (konec za klimatsko napravo)
   Komplet za okno
   Dalginski upravljalnik

1. NAJPREJ PREBERITE NAVODILA ZA UPORABO.
2. V PRIMERU KAKRSNEGA KOLI DVOMA STOPITE V STIK S SVOJIM TRGOVCEM.

čestitamo vam ob nakupu te klimatske naprave. Klimatska naprava ima tri funkcjije poleg hlajenja zraka, tj. razvlăževanje, krožanje in filtracijo zraka. Mobilno klimatsko napravo se upravlja in premika z lahkoto. Kupili ste visoko kakovosten izdelek, ki vam bo dolga leta zagotavljal udobje, Če ga boste uporabljali odgovorno. Živiljenjsko dobo te klimatske naprave boste podaljišali, Če ta navodila za uporabo preberete pred uporabo naprave.

Želimo vam hladno okolico in udobje ob uporabi vašeklimatske naprave.

S spostovanjem,

PVG Holding B.V.

Oddelek za pomoč strankam

A VARNOSTNA NAVODILA

Pred uporabo te naprave pozorno preberite ta priročnik in ga shranite za uporabo v prihodnosti. Napravo namestite šele, ko bo ustrezala lokalmim/nacionalm zakonom, predpisom in standardom. Ta izdelek je namenjen za uporabo kot klimatska naprava v stanovanjskih hišah in jeprimerenramento za uporabo na suhih mestih, v vsakdanjih pogojih, v notranjih prostorih v dnevni sobi, kuhinji in garazi.

POMEMBNO

• Naprave nikoli ne uporabljaje s poskodovanim elektricnim kablon, vticem, omarico ali upravljalno plošćo. Elektricnega kabla nikoli ne postavite pod druge predmete ali pustite, da bi prišel v stik z ostrimi robovi.
• Namestitev mora biti v celoti skladna z lokalnimi predpisi, uredbami in standardi.
• Naprava je primerna izključno za uporabo na suhih mestih in v notranjih prostorih.
• Preverite omrežno napajanje. Ta naprava je primerna izključno za ozemljene vtičnice - priključna napetost 220–240 Voltov/50 Hz.
• Naprava MORA vedno imeti ozemljeno povezavo. Naprave nikakor ne smete povezati,Če napajanje ni ozemljeno.
• Ta vtič mora biti vedno enostavno dostopen, kadar je naprava priključena.
• Ta navodila preberite pozorno in upostevajte navodila.

Pred prikljucitvijo naprave preverite:

Ali priključna napetost ustreza napetosti, ki je navedena na tipski plošćici.
Ali sta vtičnica in elektrčni vir primerna za napravo.
Vtič na kablu jeprimeren za vtičnico.
- Naprava je na stabilni in ravni povrsini.

Če o tem, ali je vse v redu, niste prepričani, naj elektricno instalacijo preveri pooblašćeni elektricar.

• Klimatska naprava je varna naprava, izdelana v skladu z varnostnimi standardi CE. Kljub temu je treba biti pri njeni uporabi previden, kot pri vseh elektricnih napravah.
  Zračnih vchodov in izhodov nikoli ne prekrivajte.
• Preden vodni rezervoor premaknete, ga izpraznite prek vodnega odtoka.
• Nikoli ne pustite, da bi naprava prišla v stik s kemikalijami.
  V odprtine naprave ne vstavljaje predmetov.
• Nikoli ne pustite, da bi naprava priša v stik z vodo. Po napravi ne pršite vode oziroma naprave ne potaplajte, ker lahko takto povzročite kratki stik.
• Pred cischem ali zamenjavo naprave oziroma dela naprave vedno iztaknite vtich iz vtičnice.
• Naprave nikoli ne prikljucite prek kabelskega podaljska. Če primerna, ozemljena vtičnica ni na voljo, nj oo namesti pooblasčeni elektricar.
  Kot pri vsaki elektrichi napravi vedno mislite na varnost otrok v blizini te naprave.
• Vsa popravila, ki presegajo okvir rednega vzdruževanja, dajte izvesti pooblaščene-mu serviserju. Če tega ne storite, lahko pride do razveljavitve garancije.

• Kadar naprava ni v uporabi, vedno odstranite vtic iz vticnice.
• Če je elektrčni kabel poškodovan, ga mora zamenjati proizvajalec, njegov oddelek za pomoč strankam ali osebe s primerljivimi kvalifikacijami, da se prepreči nevarnost.
• Ta naprava ni namenjena za uporabo s strani oseb (vključno z otroci) z omejenimi fizičnimi, Čutnimi ali duševnimi sposobnostmi, ali pomanjkanjem izkusenj in znanja, razenče so pod nadzorom ali so prejeli navodila za uporabo naprave od osebe, ki je odgovorna za njihovo varnost.
• Otroke je treba nadzorovati, da se ne bodo igrali z napravo.
• To napravo lahko uporabljajo otroci, ki so stari 8 let ali vec in osebe z omejenimi fizičnimi, šutnimi ali duševnimi sposobnostmi, ali pomanjkanjem izkušenj in znanja, če so pod nadzorom ali so prejeli navodila za uporabo naprave na varen način ter razumejo tveganja, ki so prisotna.
• S to napravo se otroci ne smejo igrati.
• Čišćenje in uporabniško vzdřevanje ne smejo izvajati otroci, ki niso pod nadzoram.

POZOR!

• Sobe, kjer boste uporabljali to napravo, nikoli ne zatesnite popolnama neprodušno za zrak. To preprečuje podtlak v sobi. Podtlak lahko zmoti varno delovanje bojlerjev, prezračevalnih sistemov, pečic itd.
• Če navodil ne upoštevate, lahko pride do izničenja garancije na to napravo.

Speciène informaciè glede aparatov s hladilnim plinom R290 / R32.

Temeljito preberite vsa opozorila.
- Pri odmrzovanju in ciscenju aparata ne uporabljaje kakrsnih koli orodij razen tistih, ki jih priporoça družba proizvajalca.
- Aparat je treba namestiti v območje brez kakrsnega koli neprestanega vira vžiga (na primer: odprti plameni, plin ali delujoviće elektrčni aparati).
- Ne prebadajte in ne sezigajte.
- Ta aparat vsebuje Y g (glejte nazivno oznako na zadnji strani enote) hladilnega plina R290 / R32.
R290 / R32 je hladilni plin, ki je skladen z evropskimi direktivami o okolju. Ne prebodite nobenegla dela krogotoka hladilnika. Uoštevajte, da hladilni plini morda nimajo vonja.
- Ce aparat namestite, uporabljate ali skladišcite v območju, ki ni prezračevano, je treba sobo oblikovati takto, da se prepreci zbiranje izpušcenega hladilnega sredstva, kar povzroči tveganje požara ali eksplozije zaradi vžiga hladilnega sredstva, ki ga sprožijo elektrčni grelci ali drugi viri vžiga.
- Aparat je treba shranjevati na tak način, da se prepreci mehanične odpovedi.
- Posamezniki, ki delajo ali upravljago s hladilnim sredstvom, morajo imeti ustrezne certifikate, ki jih izda priznana organizacija, ki zagotavlja usposobljenost pri delu s hladilnimi sredstvi v skladu s točno določenim postopkom ocenjevanja, ki ga pri-znavajoPoklicna združenja industrije.
- Popravila je treba izvajati na temelju priporočil družbe proizvajalca.

Vzdrževanja in popravila, ki zahtevajo pomoč drugega usposobljenega osebja, je treba izvajati pod nadzorom posameznika, ki je usposobljen za uporabo vnetljivih hladilnih sredstev.

Napravo je treba namestiti, uporabljati in shranjevati v prostoru, katerega povrsina je večja od 4m^2 . Napravo je treba shraniti na dobro prezračenem prostoru, kjer velikost prostora ustreza povrsini prostora, primerni za uporabo.

1 SPLOŠNA NAVODILA

Ta priročnik za namestitev je namenjen za posameznike z zadostnimi izkušnjami na področju elektrike, elektronike, hladilne technologije in mehanike.

1.1 Preverjanja območja

Pred začekkom dela na systemih, ki vsebujejo vnetljiva hladilna sredstva so potrebna varnostna preverjanja, s katerimi se zagotovi zmanjsanje tveganja vžiga. Pri popravilu hladilnegasaistema je treba pred začekkom izvajanja del na sistemu izpolniti naslednje previdnostne ukrepe.

1.2 Delovni postopek

Delo je treba izvajati po nadzorovanem postopku, s katerim se zmanjsa tveganje prisotnosti vnetljivega plina ali hlapov med izvajanjem dela.

1.3 Splošno delovno območje

Vsemu vzdrrzevalnemu osebju in drugim, ki delajo v lokalmem območju, je treba sporociti o naravi dela, ki se ga izvaja. Izogibajte se delu v zaprtih prostorih. Območje okoli delovnega prostora je treba zapreti. Poskrbite, da Bodies pogoji v območju varni, takao da nadzorujete vnetljivi material.

1.4 Preverjanje prisotnosti hladilnegasredstva

Območje je treba pred delom in med delom preverjati z ustreznim detektorjem hladilnega sredstva, s katerim se zagotovi, da se tehnik zaveda morebitno vnetljivega ozračja. Poskrbite, da bo oprema za detekcjio pušćanja, ki se uporablja, primerna za uporabo z vnetljivimi hladilnimi sredstvi, tj. ne bo vnetljiva, primerno zatesnjena ali intrinzično varna.

1.5 Prisotnost gasilnega aparata

Če je treba na hladilni opremi ali povezanih delih izvajati kakrsna koli vročinska dela, mora biti na dosegu roke na voljo gasilska oprema. V blizini območja polnjenja njao bo na voljo gasilski aparat na suhi prasek ali CO₂.

1.6 Brez virov vžiga

Nobena oseba, ki izvaja delo, povezano s hladilnimystemom, ki vključuje izpostavljanécevovoda, ki vsebuje ali je vseboval vnetljivo hladilno sredstvo, ne smu uporabljati nikakrsnegara vira vžiga na tak način, da bi lahko prišlo do tveganja požara ali eksplozije. Vsi možni viri vžiga, vljučno s kajenjem cigaret, morajo biti Čim dlje od mesta namestitve, popravila, odstranitve in odstranitve med opadke, med katerimi se lahko vnetljivo hladilno sredstvo po možnosti sprošca v okoliški prostor. Pred izvajanjem dela je treba pregledati območje okoli opreme, da se zagotovi odsotnost vseh tveganj požara ali vnetja. Namestiti je treba oznake "Kajenje prepovedano".

1.7 Prezračeno območje

Pred poseganjem v systemd ali izvajanjem kakrsnih koli vročinskih del morate poskrbeti, da bo območje na odprtem ali da bo dovolj prezračeno. Med izvajanjem dela je treba še napraj zagotavlji datoločeno stopnjo prezračevanja. Prezračevanje mora na varen način razprišiti vse izpušćeno hladilno sredstvo in ga po možnosti čim bolj razprišiti v atmosfero.

1.8 Pregli di hladilne opreme

Na mestu zamenjave elektrichnih component morajo biti te primerne za ta namen in imeti ustrezne specifikacione. Vedno upostevalje smernice proizvajalca glede vzdrrzevanja in servisa. Ce ste v dvomih, za pomoć stopite v stik s tehnicnim oddelkom izdelovalca. Na instalacijah, ki uporabljajo vnetljiva hladilna sredstva, se bo izvedlo naslednje preglede:

• Velikost polnjenja je v skladu z velikostjo prostora, v katerem so nameščeni deli, ki vsebujejo hladilno sredstvo.
• Prezračevalne naprave in izhodi delujejo na ustrezen način in niso prekriti.
• Ce se uporablja indirektni hladilni krogotok, je treba preveriti, ali v sekundarnem krogotoku prisotno hladilno sredstvo.
• Oznake na opremi so še napraj vidne in berljive. Oznake in znaki, ki so neberljivi, morajo biti popravljeni.
• Hladilna cev ali komponente so namescene na položaju, kjer je verjetnost izpostavitve kakrsnim koli snovem, ki lahko povzrocijo korozijo hladilnega sredstva, majhma, razen ce komponente niso iz materialov, ki so po sami sebi odporni na korozijo ali so ustrezno zašiteni pred takto korozijo.

1.9 Pregliedie elektrichnih naprav

Popravila in vzdřevanje elektricnih component vključuje postopke začetnih varnostnih pregledov in postopke pregledov component. Če je prisotna napaka, ki lahko ogrozi varnost, se tokokroga ne sme priključiti na elektricno napajanje,

dokler se napake ne odpravi na zadosten način. Če napake ni mogoće odpraviti takoj, temvec je treba z delovanjem nadaljevati, je treba uporabiti primerno začasno rešitev. To je treba sporociti lastniku opreme, tako da bodo obvešcene vse stranke. Začetni varnostni pregledi vljucujejo:

• kondenzatorji so prazni: to je treba storiti na varen način, da se izogne možnosti nastajanja isker,
• pregled, da med polnjenjem,rekuperacijo ali izpiranjem systemd ni elektrichnih component inŽic,ki bi bile pod napetostjo,
  da obstaja kontinuiteta ozemljitve.

2 POPRAVILA ZATESNJENIH KOMPONENT

2.1 Med popravili zatesnjenih component je treba z opreme, na kateri se dela, odklopiti vse elektricne napajalne prikljuce, preden se odstrani kakrsne koli zatesnjenePokrove itd. Ce mora biti elektricno napajanje opreme med servisiranjem nujno vklopljeno, mora biti na najbolj kriti ci tocki namescena trajno delujoca oblika naprave za zaznavanje pušanja, ki bo opozorila na morebitno nevarne situacije.

2.2 Še posebej pozoren je treba biti na to, da se pri delu na elektrčnih componentah zagotovi, da ne bo spremb ohišja, ki bi spremenile razred zašcite. To vključuje poškodbe kablov, Čezmerno število povezav, priključki, ki niso vzpostavljeni v skladu z originalnimi specifikacijami, poškodbe tesnil, nepravilna namestitev kabelskih uvodnic itd.

Poskrbite, da bo naprava dobro namešcena.

Poskrbite, da se tesnila ali tesnilni materiali niso okvarili do te mere, da ne sluzijo več namenu preprečevanja vdiranja vnetljivih ozracij. Nadomestni deli morajo ustrezati specifikacijam izdelovalca.

OPOMBA Uporaba silikonskega tesnilnega sredstva lahko poslabsa učinkovitost nekaterih vrst opreme za zaznavanje pušćanja. Pred delom na intrinzićno varnih componentah slednjih ni treba zavarovati.

3 POPRAVILO INTRINZICNO VARNIH COMPONENT

Na tokokrog ne delujte s permanentnimi induktivnimi ali kapacitivnimi tokovi, ne da bi zagotovili, da to ne bo preseglo napetosti in toka, ki sta dovoljena za opremo v uporabi.

Intrinzično varne komponente so edini elementi, na katerih se lahko dela v prisotnosti vnetljivega ozračja. Naprava za testiranje mora imeti ustrezne nazivne podatke.

Komponente zamenjujte samo z deli, ki jih dolovi proizvajalec. Drugi deli lahko povzrocijo vnetje hladilnega sredstva v ozračju zaradi pušcanja.

4 KABLI

Preverite, ali so kabli izpostavljeni obrabi, koroziji, czemernenu tlaku, vibracijam, ostrim robovom oziroma drugim nezelenim okoliškim učinkom. Pri pregledu je treba upostevati tudi učinke staranja ali neprestanih vibracij, kot zaradi kompresorja ali ventilatorjev.

5 ZAZNAVANJE VNETLJIVIH HLADILNIH SREDSTEV

Pod nobenim pogojem se ne sme za iskanje ali odkrivanje pušćajocih mest hladilnega sredstva uporabljati morebitnih virov vnetja. Halidne ročne svetilke (ali drugih detektorjev, ki uporabljajo odprti plamen) se ne sme uporabljati.

6 METODE ZAZNAVANJA PUSCANJA

Naslednje metode odkrivanja puščanja soprimerne za sisteme,ki vsebujevo vnetljiva hladilna sredstva.Za zaznavanje vnetljivih hladilnih sredstev uporablja elektronske detektorje puščanja, vendar občutljivost morda ni zadostna ali pa je potrebno umerjanje. (Opremo za zaznavanje je treba umeriti v območju brez hladilnega sredstva).

Zagotovite, da detektor ni morebiten vir vžiga in da je primeren za uporabljeno hladilno sredstvo. Oprema za zaznavanje puščanja mora biti nastavljena na odstotku LFL hladilnegа sredstva in bo umerjena na uporabljeno hladilno sredstvo, ustrezen odstotek plina (največ 25 %) pa bo potrjen.

Tekočine za odkrivanje puščanja so primerne za uporabo z večino hladilnih sredstev, vendar pa se je treba izogibati uporabi detergentov, ki vsebujejo klor, ker lahko klor reagira s hladilnim sredstvom in povzroči korozijo cevj.

Če sumite na pusčanje, je treba odstraniti/ugasniti vse oprte plamene.

Če se odkrije pušanje hladilnega sredstva, zaradi katerega je treba izvajati varjenje, je treba izsystema odstraniti vse hladilno sredstvo ali pa ga izolirati (s pomoćjo zapornih ventilov) v deluSYSTEMA, ki je oddaljen od mesta pušanje. Nato je treba skozi system spustiti dušik brez kisika (OFN), kar je treba izvesti pred postopkom varjenja in po njemu.

7 ODSTRANITEV IN EVAKUACIJA

Pri vlomu v hladilni krogotok, da bi se izvedlo popravila ali zaradi kakrsnegakoli drugega razloga, je treba uporabiti konvencionalne postopke. Vendor pa je pomembno slediti najboljsi praksi, ker je vnetljivost pomembna. Upostevati je treba naslednji postopek: odstranite hladilno sredstvo; krogotok izplaknite z intertnim plinom; evakuirajte; znova izperite z inertnim plinom; krogotok odprite z rezanjem ali varjenjem.

Polnjenje s hladilnim sredstvom se shrani v primerne reckuperacije jeglenke. Sistem se "splakne" z OFN, tako da postane enota varna. Ta postopek bo morda treba ponoviti večkrat. Za ta rezervoor se ne sme uporabljati stisnjenegа zraka ali kisika. Izpiranje se doseže, tako da se z OFN v systemd prekine vakuum in se polnjenje nadaljuje, dokler se ne doseže delovnega tlaka, nato pa se izvede ventiliranje v ozračje in na koncu poteg dol v vakuum. Ta postopek se ponivi, dokler v systemd ni več nic hladilnega sredstva.

Ko se izvede zadnje polnjenje OFN, se systemd prezrači do okoliškega tlaka, kar omogovi izvajanje dela. Ta operacija je v celoti ključnega pomena, Če se bo izvajalo varjenje na cevovodu. Poskrbite, da izhod za vakuumsko Črpalko ni v blizino virov vnetja in da je na tem mestu prisotno prezračevanje.

8 POSTOPKI POLNJENJA

Poleg konvencionalnih postopkov polnjenja je treba upoševati naslednje zahteve. Poskrbite, da ne bo prišlo pri uporabi opreme za polnjenje do kontaminacije razlicnih hladilnih sredstev. Cevi ali linije morajo biti Čim krajse, da se minimizira količina hladilnega sredstva, ki je v njih. Jeklenke morajo biti vPokončnem połozaju. Poskrbite, da bo hladilni system ozemljen, pred polnjenjemsystem s hladilnim sredstvom. Ko se polnjenje konça, oznacite/system (ce še ni pripravljen). Bodite izjemno pozorni, da hladilnegaSYSTEM ne prenapolnite preveč. Pred ponovnim polnjenjemystem je treba izvesti tlačni preizkus z OFN. Po končanem polnjenu in pred izdajo dovoljenja za uporabo je treba na systemdu preveriti, ali pušca. Preden se zapusti mesto, se izvede nadalnjni preizkus pušćanja.

9 RAZGRADNJA

Pred izvedbo tega postopka je ključega pomena, da se tehnik popolnama seznani z opremo in njenimi podrobnostmi.

Priporoça se dobra praksa, s katero se vsa hladilna sredstva pridobi nazaj na varen način. Pred izvedbo naloge je treba vzorec olja in hladilnegaa sredstva odnesti v analizo, ki se izvede pred ponovno uporabo rekuperiranega hladilnegaa sredstva. Pred nadaljevanjem z nalogo je ključnegapomena, da se znova vzpostavi elektricno napajanje 4 GB.

a) Seznanite se z opremo in njenim delovanjem.
b) Sistem elektricno izolirajte.
c) Pred poskusom ponovitve posega poskrbite, da: bo na voljo oprema za mehanično rokovanje,Če je potrebno,za delo z jeklenkami hladilnega sredstva.
d) Na voljo je vsa osebna zašcita, ki se tudi uporablja; postopekrekuperacije vedno nadzorujekompetentna oseba.
e) Oprema za rekuperacion in jeklenke ustrezajo ustreznim standardom.
f) Ce je:no, precrpajte system hladilnega sredstva navzdol.
g) Če vakuum ni mogoč, naredite razdelilnik, tak do se lahko hladilno sredstvo odstrani iz razlicnih delov systemd.
h) Poskrbite, da bo jeklenka na tehtnici, preden izvedeterekuperacionjo.
i) Zaženite stroj za rekuperacijo in ga uporabljajte v skladu z navodili izdelovalca.
j) Jeklenk ne napolnite prevec. (Ne vec kot 80% prostornine tekocega polnjenja.)
k) Ne presezite maksimalnegadelovnegatlaka jeklenke, niti zaicasno.
I) Ce so jeklenke napolnjene pravilno in je postopek končan, poskrbite, da se bo valje in opremo takoj odstranilo z lokacije in bodo vsi izolacijski ventili na opremi zaprti.
m) Zrekuperiranim hladilnim sredstvom se ne sme napolniti drugega hladilnegasa, razen, ce se ga očisti in preizkusi.

10 OZNACEVANJE

Opremo je treba označevati, takao se navede, da je predana v razgradnjo in da se je odstranilo hladilno sredstvo. Oznaka mora biti datirana in podpisana. Poskrbite, da Bodies na opremi oznake, na katerih je navedeno, da vsebuje oprema vnetljivo hladilno sredstvo.

11 REKUPERACIJA

Pri odstranjevanju hladilnega sredstva izSYSTEMa za servisiranje ali razgradnjo se priporoča uporabo dobre prakse, takdo se bo lahko na varen način odstranilo vsa hladilna sredstva. Pri prenosu hladilnega sredstva v jeklenke poskrbite, da se bo uporabiloismo primerne jeklenke zarekuperacijo hladilnegasa redstva. Poskrbite, da bo na voljo dovolj jeklenk za sprejem vsebine polnjenja celotnegasa. Vse jeklenke, ki jih boste uporabili, so namenjene in označene zarekuperirano hladilno sredstvo (tj. posebne jeklenke zarekuperacijo hladilnegasa redstva). Jeklenke morajo biti zakljucene z ventilom za sprošcanje tlaka in povezane z zapornimi ventili, ki so v dobrem stanju. Praznerekuperacijskijske jeklenke se evakuira in,Če je možno, ohladi predrekuperacijo.

Oprema zarekuperacijo mora biti v dobrem delovnem stanju in mora imeti komplet navodil za opremo, ki se uporablja in mora biti primerna zarekuperacijo vnetljivih hladilnih sredstev. Poleg tega mora biti na voljo komplet umerjenih tehtnic, ki morajo delovati dobro. Cevi morajo biti cele in ne smejo pušćati na spojih ter morajo biti v dobrem stanju. Pred uporabo naprave zarekuperacijo preverite, ali je v dobrem delovnem stanju, je bila pravilno vzdřevanja in ali so vse povezane elektrčne componente zatesnjene, da se prepreci vžig v primeru izpusta hladilnega sredstva. Čste v dvomih, se posvetujte z izdelovalcem.

Rekuperirano hladilno sredstvo je treba vrniti dobavitelju hladilnega sredstva ustrezni reckuperacijski jeklenki in z ustreznim Opozorilomo prevozu odpadnih snovi. Razlicnih hladilnih sredstev ne smete mešati, še posebej ne v jaklenkah.

Če je treba odstraniti kompresorje ali olja kompresorjev, poskrbite, da:bodo evakuirana do ustrezne ravni, takdo da bo gotovo, da v mazivu ne bo več preostalega vnetljivega hladilnega sredstva. Postopek evakukacije je treba izvesti pred vrnitvijo kompresorja dobaviteljem. Ta postopek se lahko pospeši samo z elektricnim zdravljenjem telesa kompresorja. Ko se izsystema odstrani olje, ga je treba odstraniti na varen način.

B NAMESITEV

OPOZORILO

Klimatsko napravo morate pred uporabo pustiti vorončnem položaju vsaj 2 uri.

Ta enota je prenosna in se jo lahko enostavno premešca izene sobe v drugo. Pri tem morate vedeti:

1 Poskrbite, da bo enota nameščena pokončno in na ravni povrsini.
2 Enote ne uporabljaje v kopalnici, pri ali drugih zelo vražnih okoljih.
3 Med enoto in steno pustite 50 cm praznega prostora, da zagotovite pravilno krozenje zraka.
4 En konec cevi ⑦ mora biti priključen na zračni izhod ⑥ na zadnji strani enote.
Poskrbite, da bo imel okenski zračni izhod prost pretok v zunanji prostor. Okno ali vrata zaprite čim bolj, da preprečite vstopanje zunanjega zraka v sobo.

POMEMBNE

Gibka izpušna cev ⑥ mora biti med delovanjem krajsa od 1 m, kar zagotavlja najboljse delovanje. Ta dolžina je bila oblikovana še posebej v skladu s tehnčnimi podatki na klimatski napravi. Ne uporabljaje podaljskov in cevi ne zamenjajte z drugo cevjo, kar lahko povzroci okvaro. Izpušni zrak mora teči prosto, vsaka blokada lahko povzroci pregrevanje klimatske naprave. Bodite pozorni in preprečite vsako pregibanje ali upogibanje izpušne cevi.

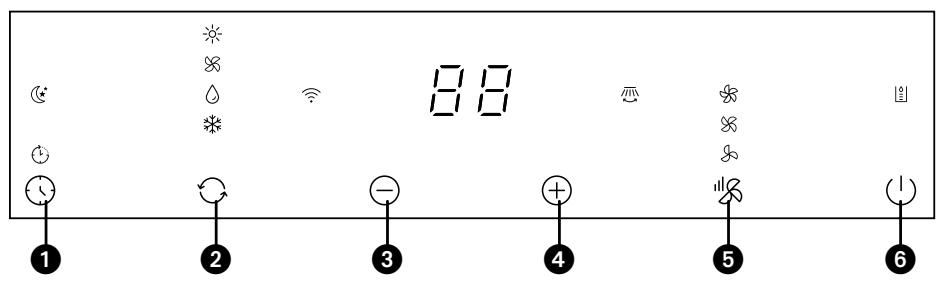

C DELOVANJE

1. Gumb za chasovnik
2. Gumb za način
3. Gumb dol
4. Gumb gor
5. Gumb za hitrost
6. Stikalni gumb

Priročnik za WiFi www.qlima.com

sl. 5 & 5a

sl. 6

Videz in delovanje upravljalne plošće

Kazalnik spanja
Kazalnik casovnika
Kazalnik ogrevanja*
Kazalnik ventilatorja
Kazalnik razvlaževanja
Kazalnik hlajenja

Kazalnik obračanja
Kazalnik visoke hitrosti

Kazalnik srednje

hitrosti

Kazalnik nizke hitrosti
Kazalnik polne vode

• Samo model hlajenja in ogrevanja.

Pred začetakom operacij v tem poglavju:

1) Poieszite prostor, v blizini katerega je elektricno napajanje.
2) Izpušno cev namestite, kot je prikazano na sl. 5 in sl. 5a, nato pa dobro prilagodite položaj okna.
3) Cev za odvajanje priključite dobro, kot je prikazano na sl. 6 (samo za uporabo grelnega modela);
4) Elektrichi kabel prikljucite na vticnico AC220~240V/50Hz;
5) Za vklop klimatske naprave pritisnite gumb NAPAJANJE.

1.Pred uporabo

Obvestilo:

Razpon delovne temperature:

Maksimalno hlajenje Minimalno hlajenje

DB/WB(°C) 35/24 18/12

Maksimalno Gretje Minimalno Gretje

DB/WB(°C) 27/--- 7/---

Preverite, ali je cev za izpušni zrak namešcena pravilno.

Svarila za operacao hlajenja in razvlaževanja:

• Če uporabljate funkcjiji hlajenja in razvlaževanja, mora biti interval med vsakim VKLOPOM/IZKLOPOM vsaj 3 minute.
  -Elektricno napajanje ustreza zahevam.
  -Vticnica je za napajanze izmenično elektricno energijo.
  -Vticnicse ne sme uporabljati tudi za druge aparate.
• Podatki elektricnega napajanja so: AC 220–240 V, 50 Hz.

2. Operaciha hlajenja

• Gumb « Mode « pritiskajte, dokler se ne prikaže ikona «Cool«.
• Za izbiro Želene temperature prostora pritiskajte gumb «DOWN« ali «UP«. (16 - 31 °C)
• Za izbiro hitrosti zračnega pretoka pritisnite gumb «WIND«.

3. Operacija razvlaževanja

Gumb « Mode« pritiskajte, dokler ne začne utripati ikona «Dehumidify«.

• Izbrana temperatura se samodejno nastavi na trenutno temperaturo prostora minus 2^ . (16 °C - 31 °C)
• Hitrost zračnega pretoka se z nadzorom motorja ventilatorja samodejno nastavi na LOW.

4. Delovanje ventilatorja

• Gumb « Mode« pritiskajte, dokler se ne prikaže ikona « Fan «.
• Za izbiro hitrosti zračnega pretoka pritisnite gumb «WIND«.

5. Operacija ogrevanja (ta funkcija ni na voljo za hladilno samostojno enoto)

• Gumb « Mode « pritiskajte, dokler se ne prikaže ikona « Heat «.
• Za izbiro Želene temperature prostora pritiskajte gumb «DOWN« ali «UP«. (16 - 31 °C)
• Za izbiro hitrosti zračnega pretoka pritisnite gumb «WIND«.

6. Delovanje Časovnika

Nastavitevčasovnika na ON (vklop):

• Kadar je klimatska naprava v stanju OFF (izklopljena), pritisnite gumb «Timer« (časovnik) in z gumbi za nastavljanje temperature in Časa izberite tisti Čas, ko Želite, da je enota VKLOPLJENA.
• Na upravljalmem zaslonu se prikaže »Preset ON Time«.
• Čas VKLOPA lahko regulirate med 0 in 24 urami.

Nastavitev Časovnika na OFF (izklop):

• Kadar je klimatska naprava v stanju ON (vklopljena), pritisnite gumb «Timer« (časovnik) in z gumbi za nastavljanje temperature in Časa izberite tisti Čas, koŽelite, da je enota IZKLOPLJENA.
• Na upravljälnem zaslonu se prikaže «Preset OFF Time«.
• Čas IZKLOPA lahko regulirate med 0 in 24 urami.

7. SWING (obračanje pretoka zraka)

Ko se stroj vklopi, pritisnite to tipko in prezračevalne reže se bodo neprestano obračale v levo in desno; Če gumb pritisnete še enkrat, se bo premikanje zaustavilo, prezračevalne reže pa bodo ostale na danem mestu.

8.FUNKCIJA NADZOROVANJA SPANJA

• Ko je naprava v načinu hlajenja, za nastavljanje temperature pritisnite tipko

SLEEP. Temperatura se po eni uri poveça za 1^ in za najvec 2^ po 2 urah.

• Ko je naprava v načinu ogrevanja, za nastavljanje temperature pritisnite tipko SLEEP. Temperatura se po eni uri zniža za 1 °C in za največ 2 °C po 2 urah.
• Nastavitev preklicete s ponovnim pritiskom tipke SLEEP.

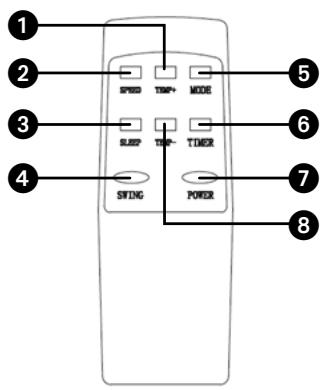

Videz in delovanje daljinskega upravljanja

1. Gumb za povišanje temperature
2. Gumb za izbiro hitrosti ventilatorja
3. Izbirnik načina spanja
4. Izbirnik samodejnega obračanja
5. Gumb za izbiro načina (mode)
6. Urno programiranje
7. Stikalo za vklop/izklop
8. Gumb za zmanjsanje temperature

OPOMBE!

• Daljinski upravljalnik vam ne sme pasti
• Daljinskega upravljalnika ne namestite na mesto, izpostavljeno son ni svetlobi

D ZRAČNI FILTER

Klimatska naprava je opremljena z reşetakim filtrom, ki je namenjen odstranjevanju večjih prašnih delcev.

Resetesti filter je treba očistiti 2-krat tedensko. Zračni filter Čistite z nevtralnim Čistilnim sredstvom v mlačni vodi (40 °C), nato pa ga pustite, da se počasi posuši.

Odstranjevanje in nameščanje sitnega filtra.

OPOMBA!

• Klimatske naprave nikoli ne uporabljajte brez zračnegafiltera.

E ODVAJANJE VODE

Funkcija alarma polnega notranjega rezerovoarja za vodo

Notranji rezervaar za vodo v klimatski napravi ima eno varnostno stikalo nivoja vode, ki nadzoruje nivo vode. Ko voda doseze pričakovano višino, se vklopi lučka polnegа rezervaarja za vodo. (Če jevodna Črpalka poskodovana morate pri polnem rezervaarju za vodo odstraniti gumijasto blokado na dnu enote, takao da bo vsa voda odtekla ven.)

NEPRESTANO ODVAJANJE VODE

• Če načrtujete, da enote ne boste uporabljali dolgo Časa, odstranite gumijasto blokado iz odprtine cevi za odvajanje na dnu enote in povežite cev za odvajanje vode s spodnjo pritrdilno sponko. Vsa voda v rezervaorju za vodo odteče ven na prosto.
• Vodo lahko odvedete, kot je opisano zgoraj, kadar enota deluje v načinu OGREVANJE.
• Če jevodna Črpalka poskodovana, lahko uporabite neprestano odvajanje vode, ker se v tem stanjuvodna Črpalka ne aktivira. Enota lahko poleg tega deluje dobro.

Če je vodna Črpalka poškodovana, se lahko uporabi odvajanje vode v presledkih. Ko se v tem stanju kazalna lučka polnega stanja vode vklopi, priključite cev za odvajanje na spodnjo pritrdilno sponko, nato pa bo vsa voda v rezervoorju za vodo odtekla ven na prosto. Enota lahko poleg tega deluje dobro.

G VZDRŽEVANJE

OPOZORILO!

Pred Čišćenjem naprave ali filtra ali pred zamenjavo filtrov morate enoto izklopiti in iz omrežne vtičnice odstraniti elektrčni vtič.

Ohišje očistite z mehko, vlažno krpo. Ne uporabljajte agresivnih kemikalij, bencina, detergentov ali drugih Čistilnih raztopin. Za vzdřevanje filtrov glejte poglavje D, "Zračni filtri".

OPOMBA!

Klimatske naprave nikoli ne uporabljajte brez rešetkastega filtra.

H SKLADISČENJE

1 Izpraznite notranji vodni vsebnik (glejte poglavje E)
2 Očistite in zamenjajte filter (glejte tudi poglavje D).
3 Enoto preklopite v način za kroženje zraka za 2 uri, da popolnoma odstranite vlago iz notranjosti.
4 Enoto zašcitite pred prahom in shranite na suhem mestu.

ODPRAVLJANJE TEžAV

Težava	Vzrok	Rešitev
1. Po pritisku gumba ON/OFF se enota ne vklopi.	- Lučka za napoljenost z vodo utripa, rezervaor za vodo pa je poln	Odlijte vodo iz rezervaarja za vodo
	- Temperatura prostora je višja od nastavljene temperature. (Način elektricnega ogrevanja).	Ponastavite temperaturo
	- Temperatura prostora je nižja od nastavljene temperature. (Način hlajenja)	Ponastavite temperaturo
2. Ni dovolj hladno.	- Vrata ali okna niso zaphta.	Poskrbite, da bodo zaphta vsa vrata in okna
	- V prostoru so tudi drugi viri toplote.	Če je možno, odstranite vire toplote
	- Cev za izpušni zrak ni priključena ali je zamašena	Cev za izpušni zrak ni priključite ali je odmašite
	- Nastavitev temperature je previsoka	Ponastavite temperaturo
	- Zračni vchod je zamašen	Očistite zračni vchod
3. Hrup	Tla niso dovolj ravna ali vodoravna	Enoto namestiti na ravna in vodoravna tla
	Zvok nestaja pri pretoku hladilnega sredstva po klimatski napravi	To je običajno
4. Koda E0	Senzor temperature prostora je opovedal	Počakajte 3 minute, da se temperatura zniža, nato pa enoto znova vklopite
5. Koda E1	Senzor temperature kondenzatorja je opovedal	Zamenjaje senzor tempera-ture kondenzatorja
6. Koda E2	Rezervaor za vodo je poln med hlajenjem	Snemite gumijasti zamašek in odlijte vodo.
7. Koda E3	Senzor temperature izparilnika je opovedal	Zamenjaje senzor tempera-ture izparilnika
8. Koda E4	Rezervaor za vodo je poln med ogrevanjem	Izpraznite rezervaor

Klimatske naprave ne poskušajte nikoli popraviti ali razstaviti sami. Neprimerna popravila povzorčijo izničenje garancije in lahko ogrozijo uporabnika.

J POGOJI ZA GARANCIJO

Klimatska naprava je dostavljena z 24 mesečno garancijo, ki začne teči z dnem nakupa. V Času trajanja garancije se bodo vse napake v materialu in izdelavi odpravile ali nadomestile brezplačno. Veljajo naslednja pravila:

1. Izrecno zavračamo vse ostale zahevke po vračilih, kar vkljucije zahevke zaradi postranske škode.
2. Popravila ali zamenjava component vČasu veljavosti garancije ne pomeni podaljišanja garancije.
3. Garancija se razveljavi, Če se izvede kakrsne koli spremembe, namesti neoriginalne dele ali Če popravila izvajajo tretje stranke.
4. Sestavni deli, ki so izpostavljeni obicajni obrabi, kot so filter, niso vključeni v garancijo.
5. Garancija velja samo,Če predložite datiran račun nakupa in Če izdelka in računa niste spreminjali na noben način.
6. Garancija ne velja za poškodbe, do katerih pride zaradi zanemarjanja ali dejanj, ki odstopajo od tistih, navedenih v tej knjižici.
7. Prevozni stroški in tveganja, povezana s prevozom klimatske naprave ali delov klimatske naprave gre vedno na stroške kupca.
8. Poškodbe, ki jih povzroči uporaba nepravih filtrov, ni zajeta z garancijo.

Za preprečitev nepotrebnih stroškov priporočamo, da si najprej vedno preberete navodila za uporabo. Če resitve ne najdete v teh navodilih za uporabo, odpeljite klimatsko napravo na popravilo do trgovca.

Elektricnih naprav ne odstranite med gospodinjske opadke, ki niso ločeni, temveč za to uporabite ločene zbiralne centre. Za informacije glede zbirnih centroidov, ki so na voljo, stopite v stik z lokalno vejo oblasti. Če se elektricne naprave zavrže na odpad ali smetišće, lahko nevarne snovi iztekajv podtalno vodo ter prispejo v prehransko verigo, kar škoduje vašemu zdravju in dobremu počutju. Pri zamenjavi starih naprav z novimi je trgovec zakonsko obvezan prevzeti staro napravo za odstranitev vsaj brezplačno. Baterij ne vrzite v ogenj, ker jih lahko raznese ali izpušćajo nevarne tekocrine. Če daljinski upravljalnik zamenjate ali unićite, odstranite baterije in jih odvrzite v skladu z veljavnimi predpisi, ker škodujejo okolju.

Okolski podatki: Ta oprema vsebuje fluorirane toplogredne pline, ki so zajeti v Kjotskem protokolu. Servis ali razstavljanje lahko izvajajo samo strokovno in usposobljeno osebje.

Ta oprema vsebuje hladilno sredstvo R290 / R32 v količini, ki je navedena v tabeli zgoraj. Sredstva R290 / R32 ne ventilirajte v atmosfero: R290 / R32 je fluoriran top-logredni plin s potencialom globalega segrevanja (GWP) = 3.

ETIS d.o.o., trgovina in servis Vidmar

Tržaška cesta 333

1000 Ljubljana

tel: 01 / 200 - 7000, e-posta: [e-mail]

GARANCIJSKI LIST

GARANCIJSKA IZJAVA:

V imenu proizvajalca servis garantira, da bo proizvod pravilno deloval, ce ga boste uporabljali v skladu z njegovim namenom in navodili za uporabo;
V kolikor je potrebno proizvod poslati pooblašćenemu serviserju ali uvozniku, Vas prosimo da prilozite garancijski list, račun in kratek opis napake. Stroške prevoza do njblžjega servisa, priznamo samo v primerus ko je prevoz izvršen z javnim prevozom (pošta,vlak) in dokazilom o plačilu. V primeru poškodbe proizvoda pri prevozu je rizik na kupčevi strani.
■ servis bo v garancijskem roku na svoje stroške poskrbel za odpravo okvare ali pomanjkljivosti na proizvodu, zaradi katere aparat ne deluje, ce je bil proizvod uporabljan v skladu s prvo točko te izjave;
v primeru, da aparat v garancijski dobi ne bo popravljen v 45 dneh od datuma dostave aparata v servisno enoto, bom aparat na vašo zahtevo zamenjali z novim;
garancijski rok bo podaljsan za ěcas popravila;
- za napake, ki nastanejo zaradi zunanjih uplivov (mehanske poskodbe ali izguba hladilnega sredstva po krivdi kupca ali tretje osebe, poseg v aparate brez našega pooblastila, nepravilna uporaba, malomarno ravnanje, prenapetosti v omrežju, zaradi izcedka iz baterije, višja sila ...), garancija ne velja;
- ta garancija se tudi ne nanaša na dele podvržene obrabi in potrošni material (filtri, baterije, hladilno sredstvo ... itd);
garancijski zahtevki se sprejmesto je ob sochasni predlozitvi potrjenega garancijskega lista in originalnegaračuna;
- rok zagotovljenega servisiranja in nudenja rezervnih delov je najmanj 3 leta po izteku garancije;

Garancijski rok začne teči z dnem prodaje končnemu kupcu, kar dokažete s potrjenim garancijskim listom in originalnim računom podjetja, ki je proizvod prodalo.

Garancija velja na geografskem območju republice Slovenije

Garancija ne izkljucije pravi potrošnika, ki izhajajo iz odgovornosti prodajalca za napake na blagu

GARANCIJSKI ROK:

model	doba
QLIMA	2 leti

Proizvajalec: PVG International b.v., Kanaalstraat 12C - 5347 AB Oss, Nizozemska

Proizvod (obkroži): Razvlaževalec, prenosna klima, Čistilec zraka, elektrichi ni grelec

Drugo:

Tip:

Serijska ..

Ime in sedež podjetja, ki je proizvod prodalo: Pečat podjetja:

Podpis prodajalca: Datum prodaje:
