MANUALE UTENTE P 228 - P 234 - P 622 - P 628 - P 635 - PH 635 QLIMA

Per motivi di sicurezza, si raccomanda di leggere attendamente il manuale prima di utilizzare l'apparecchio. Le persone che non conoscono il funzionamento del climatizzatore non devono usarlo. Si raccomanda di riporre il manuale in un luogo sicuro per future referenze.

A. Non usare il cavo, se danneggiato.
B. Non bloccare o piegare il cavo.
C. Collocare l'apparecchio su una superficie piana.
D. Non collocare l'apparecchio davanti alla finestra aperta.
E. Non porlo a contatto con prodotti chimici.
F. Non posizionarlo vicino ad una fonte di calore.
G. Non immergo I onll'acqua.
H. Non versare liquidi sull'apparecchio.
I. Non inseire alcun oggetto nell'apparecchio.
J. Non usare prolonghe.
K. Tenere l'apparecchio lontano alla portata dei bambini.
L. Non cercare di riparare l'apparecchio.

N GENERELL SIKKERHET

Av sikkerhetshensyn ber vi deg leseijke handboken noye fdr drift. Personer som icke har gjort seg kjent medijke handboken, ma icke bruke klimaanlegget. Vi anbefaler pa det sterkeste at du tar vare paijke handboken, sik at du kan sla opp i den ved senere anledninger.

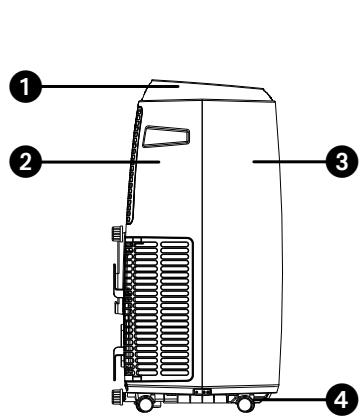

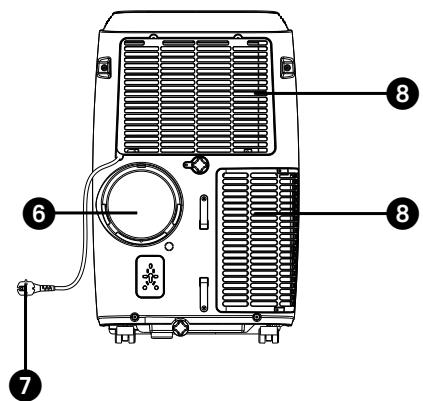

Carter superiore
Coperchio posteriore
3 Copertura anteriore
4 Rotella
Pannello operativo
Uscita aria
Cavo di alimentazione
Presa d'aria

ACCESSORI

Tubo di scarico dell'aria calda
2 Connettore del tubo flessible (estremità finestra)
3 Connettore del tubo flessibile (estremita condizionatore d'aria)
Kit finestra
5 Telekomando

1. LEGGERE DAPPRIMA LE ISTRUZIONI D'USO.
2. IN CASO DI DUBBIO, RIVOLGERSI AL RIVENDITORE.

Gentile Signore, Signora,

Congratulazioni per l'acquisto del condizionatore d'aria, Tectro. Oltre a raffreddare l'aria, il climatizzatore ha una triplice funzione, ovvero deumidificazione, ricircolo e filtraggio dell'aria. Il condizionatore portatile è extremamente facile da usare e da spostare. Lei ha acquistato un prodotto di qualità, che Le offrirà molti anni di comfort, a condizione che venga usato in modo responsable. Per una durata ottimale del condizionatore d'aria, La invitiamo a leggere le istruzioni d'uso.

Le auguriamo molta freschezza e comfort con il Suo Tectro.

Cordiali saluti,

PVG Holding B.V.

Reparto Assistenza Clienti

A ISTRUZIONI PER LA SICUREZZA

Prima di usare l'apparecchiatura, leggere attendamente il presente manuale e conservarlo come riferimento futuro. Installare quello disposativo soltanto quando è conforme con la legislazione, le ordinane e gli standard locali/nazionali. Questo prodotto è destinato a essere usato come condizionatore d'aria nelle case ad uso residenziale ed è idoneo esclusivamente all'uso in luoghi asciutti, in normali condizioni domestiche, all'interno di soggiorni, cucine e garage.

IMPORTANT

• Non usare mai l'apparecchio se il cavo elettrico o la spina sono danneggiati. Il cordone non deve essere schiacciato, evitare inoltre il contatto con oggetti taglienti o acuminati.
• L'impiano deve essere complemente rispondente alle prescrizioni, disposizioni e norme localmente vigenti.
• L'apparecchio è indicato solo per l'utilizzo negli interni ed in luoghi non umidi.
• Verificare la rispondenza della tensione di alimentazione.
• L'apparecchio deve essere collegato solo ad una presa di currente equipaggiata con messa a terra ed erogante una tensione di allaccimento pari a 220-240 V/50 Hz.

IMPORTANT

• L'apparecchio DEVE essere collegato ad un impianto elettrico dotato di messa a terra. Se tale tipo di collegamento non è disponibile, è vietato collegare l'apparecchio alla rete di alimentazione.
• E' inoltre opportuno assicurare che l'accesso alla spina elettrica non sia ostacolato in nessun modo.
• Si consiglia di leggere accuramente le presenti istruzioni e di atteneri alleindicazioni fornite.

Prima di procedere al collegamento dell'apparecchio alla rete elettrica, controllare la rispondenza dei seguenti punti:

• la tensione di allacciamento dell'impianto elettrico corrisponde a quella indicata nella targhetto dell'apparecchio;
• la presa di corrente e la rete elettrica sono idonee all'utilizzo dell'apparecchio;
  la spina del cavo elettrico è adatta alla presa di corrente;
  L'apparecchio è collocato su una superficie orizzontale, stabile e priva di irregularità.

Nell'eventualità di dubbi sull'efficienza o rispondenza di uno dei componenti, si consiglia di chiedere l'intervento di un installmenter qualificato per fare effettuare le verifiche del caso.

• Questo apparecchio è stato prodotto in conformità alla normativa CE sulla sicurezza. Ciò nonostante è necessaria la massima cautela nell'uso, come è d'obbligo per tutte le apparecchiature elettriche.
  Non chiudere o coprire mai le aperture di ingresso euscita dell'aria.
• Svuotare il serbatoio dell'acqua prima di spostare l'apparecchio, utilizzato il punto di scarico previsto.

• Evitare il contatto fra l'apparecchio e le sostanje chimiche.
  Non introdurre nessun oggetto nelle aperture o nelle fessure dell'apparecchio.
• Per evitare il cortocircuito, l'apparecchio va tenuto al riparo dall'acqua: evitare gli spruzzi e non immergerlo in acqua.
• Prima di interventi di pulitura o sostituzione di parti dell'apparecchio o delle sue componenti è sempre necessario staccare la spina elettrica alla presa di corrente.
• L'allacciamento dell'apparecchio all'impianto elettrico NON deve essere effettua-to in nessun caso mediante cavi di prolunga. Se non è disponibile una presa di corrente dotata di messa a terra, fare installare una presa a norma da un elettrici-sta qualificato.
  Per motivi di sicurezza, si consiglia di rimanere sempre vigili e di usare la massima prudenza in presenza di bambini nelle vicinanze dell'apparecchio. Ciò vale per qualsi asi apparecchiatura elettrica.
• Eventuali interventi di riparazione - fuori alla normale manutenzione - vanno sempre effettuati da un installatore manutentore qualificato o dal fornitore dell'apparecchio, per evitare il rischio di perdita della garanzia.
• Quando l'apparecchio èosto fuori servizio o lo si lascia inutilizzato, staccare sempre la spina alla presa di corrente.
• La sostituzione di un cavo elettrico danneggiato è un intervento riservato a persone qualificate o al centro di assistenza.
  L'utilizzo del presente apparecchio non è previsto per persona (bambini inclusi) con ridotte capacità psicomotorie, mentali o sensoriali, tanto meno deve essere utilizzato da persona inesperte o non dotate di sufficienti cognizioni in materia, tranne nei casi in cui vi è sorveglianza e sono impartite istruzioni per l'uso dell'apparecchio da parte di persona responsabili della sicurezza degli utenti.
• Occorre sorvegliare costamente i bambini per essere sicuri che non giochino con l'apparecchio.
  Il disposativo può essere usato da bambini a partire dagli 8 anni di età e da persone con disponța fisiche, sensoriali o mentali ridotte o con mancanza di esperienza e conoscenze a condizione che siano state fornite istruzioni e supervisione in merito a un uso sicuro del disposativo accertandosi del fatto che siano stati compresi i rischi associati all'uso del disposativo stesso.
  I bambini non dovrebbero giocare col dispositivo.
• Le operazioni di pulizia e manutenzione da parte dell'utente non vanno eseguite dai bambini sulla supervisione.

ATTENZIONE!

• Il vano/locale in cui si utilizza l'apparecchio non va mai chiuso ermeticamente per evitare che si crei una depressione all'interno del vano. La pressione negativa (=sottopressione) può pregiudicare la sicurezza di bruciatori, ventilatori aspiratori, fornì, ecc.
• La mancata osservanza delle istruzioni cui po causare la perdita della garanzia conquessa sull'apparecchio.
• Sollevare l'apparecchio sempre in due.

Informazioni specifiche relative ad apparecchiature con gas refrigerante R290 / R32.

Leggere attentamente tutte le avventenze.
- Quando si sbrina e si pulisce l'apparecchiatura, nonutilizzare strumenti diversi da quelli consigliati dall'azienda produttrice.
- L'apparecchiatura deve essere collocata in una zona priva di sorgenti di accensione continue (ad esempio fiamme aperte, apparecchi a gas o elettrici in funzione).
Non forare e non bruciare.

• Questa apparecchiatura contiene Y g (vedere la targhetto sul retro del dispositivo) di gas refrigerante R290 / R32.
  R290 / R32 è un gas refrigerante conforme con le direttive Europee in materia di ambiente. Non perforare alcuna parte dell'impianto del refrigerante. Essere consapevoli che i refrigeranti potrebbero non contenero odore.
  Se l'apparecchiatura è installata, azionata o riposta in una zona non aerata, la stanza deve essere progettata in modo da prevenir l'accumulo di perdite di refrigerante che potrebbe causare incendio o esplosione dovuti alla combustione del refrigerante provocata da stufe elettriche, fornelli o altre sorgenti di accensione.
  L'apparecchiatura deve essere conservata in modo tale da prevenir guasti meccanici.
• Le personne che azionano o lavorano sull'impianto del refrigerante devono ave la certificazione appropriata rilasciata da una organizzazione accreditata che garantisce la competenza nel maneggiare i refrigeranti in conformità con la valutazione specifica riconosciuta delle associazioni del settore.
• Le riparazioni devono essere effettuate sulla base della raccomandazione dell'a-zienda produttrice.

Interventi di manutenzione e riparazione che richiedono l'assistenza di altri personale qualificato devono essere effettuati tanto la supervisione di una persona specializzata nella gestione dei refrigeranti infiammabili.

L'apparecchio dovrebbe essere installato, azionato e conservato in una stanza con una superficie maggiore di 4m^2 . L'apparecchio deve essere conservato in un'area ben ventilata dove la dimensione della stanza corrisponda all'area della stanza specificata per il funzionamento.

ISTRUZIONI PER LA RIPARAZIONE DI APPARECCHI CONTENTI R290 / R32

1 ISTRUZIONI GENERALI

Questo manuale di istruzioni è destinato all'uso da parte di persona in possesso di un adeguato background di conoscenza nei settori di elettricità, elettronica, refrigerazione e meccanica.

1.1 Controlli dell'area

Prima di iniziare a lavorare su sistemi contenti refrigeranti inflammabili, è necessario effettuare controli di sicurezza per garantire che il rischio di incendio si rido. al minimo. Per la riparazione dell'impliano di refrigerazione, è necessario rispetto le seguenti precauzioni prima di effettuare il lavoro sull'impianto.

1.2 Procedure di lavoro

Il lavoro deve essere intrapreso nell'ambito di una procedura controllata in modo da ridurre al minimo il rischio che gas o vapore infiammabile sia presente nelle lavoro viene eseguito.

1.3 Area di lavoro generale

1. Tutto il personale addetto alla manutenzione e le altre personne che lavorano in那一area devono essere istruite sulla natura del lavoro da effettuare. Evitare di lavorare in spazi ristretti. La zona intorno all'area di lavoro deve essere circoscritta. Assicurarsi che le condizioni all'interno della zona siano state messe in sicurezza, sedamente il controllo del materiale infiammabile.

1.4 Controllo per la presenza di refrigerante

L'area dev'essere controllata con un opportuno rilevatore di refrigerante prima e durante il lavoro al fine di garantire che il technician sa consapevole di atmossere potenzialmente infiammabili. Assicurarsi che l'apparecchiatura di rilevamento perdite utilizzata sua adatta per l'uso con refrigeranti infiammabili,cioe priva di scintille, adeguamente sigillata o intrinsecamente sicura.

1.5 Presenza dell'estintore

. Se sedono essere eseguite delle lavorazioni a caldo nelle apparecchiature di

refrigerazione o in eventuali parti associate, appropriate attrezzature antincendio devono essere disponibili a portata di mano. Tenere un estintore a polvere secca o a CO_2 adiacente alla zona di caricamento.

1.6 Nessuna fonte di ignizione

Nessuna persona che esegue lavoro in relazione a unsystema di refrigerazione che implicà l'esposizione di una tubazione che contiene o ha contentuto refrigerante infiammabiledeveutilizzareeventuali fonti di accensioneinodo tale che possa comportare il rischio di incendio o di esplosione. Tuttle le possibili fonti di innesco, tra cui fumo di sigaretta, dovrebbero essere mantenute sufficientemente lontano dal situ di installatione, riparazione, rimozione e smaltimento, quando il refrigerante infiammabile potrebbe essere rilasciateno nello spazio circostante. Prima di effettuare il lavoro,l'area attorno all'apparecchiatura dev'essere oggetto di indagine per accertarsi che non vi siano pericoli infiammabili o rischi di accensione. Segnali "Non Fumare"devono essere visualizzate.

1.7 Area ventilata

Garantire che l'area sia all'aperto o che sua adeguatamente ventilata prima di irrompere nel systema o effettuare qualiasi lavorazione a caldo. Un certo grado di ventilazione deve continuare per tutto il periodo in cui viene svolto il lavoro. La ventilazione deve dispersere in modo sicuro qualiasi refrigerante rilasciato e preferibilmente espellerlo nell'atmosfera.

1.8 Controlli all'apparecchiatura per la refrigerazione

Nel caso in cui vengano sostituiti componenti elettrici, quosti devono essere adatti allo scopo e alla specifica corretta. In qualsiasi momento devono essere seguite le linee guida di manutenzione e assistenza del costruttore. In caso di dubbio consultare il dipartimento di assistenza tecnica del costruttore. I controllingi seguenti devono essere applicatiagli impianti che utilizzato refrigeranti inflammabili:

• La dimensione della carica è in conformità con le dimensioni della stanza entro la quale sono installati i componenti contententi refrigerante.
• Il macchinario di ventilazione e le uscite sono operanti in modo adeguato e non sono ostruite.
• Se viene utilizzato un circuito di refrigerazione indiretta, il circuito secondario deve essere controllato per la presenza di refrigerante.
• La marcatura dell'apparecchiatura continua ad essere isibile e leggibile. Marcature e segni illeggibili devono essere corretti.
• Tubo o componenti di refrigerazione devono essere installati in una posizione in cui è improbabile che siano esposti a sostanze che possano corrodere i componenti contententi refrigerante, a meno che i componenti siano costruiti con materiali che sono intrinscamente resistenti alla corrosione o siano opportunamente protetti contro la corrosione.

1.9 Controlli per dispositivi elettrici

Gli interventi di riparazione e manutenzione dei componenti elettrici devono comprendere controlli di sicurezza iniziali e procedure di ispezione dei componenti. Se è presente un guasto che potrebbe prompressere la sicurezza, nessuna alimentazione elettrica può essere collegata al circuito fino a quando non sarebbe adeguatamente riparato. Se il problema non può essere risolto immediatamente, ma è necessario continuare il funzionamento, dev'essere utilizzata una soluzione temporanea adeguata. Questo deve essere riferito al proprietario dell'apparecchiatura in modo che tutte le parti siano avvisate. I controlli di sicurezza preliminari devono includere:

• che i condensatori siano scarichi: quello deve essere fatto in modo sicuro per evitare il rischio di scintille;
• che non ci siano componenti elettrici e di cablaggio esposti durante la ricarica, il ripristino o lo spurgo dell'impianto;
• che ci sia continuità della messa a terra.

2 RIPARAZIONI DI COMPONENTI A TENUTA

2.1 Durante le riparazioni di componenti a tenuta, tutte le alimentazioni elettriche devono essere scollegate dall'apparecchiatura in lavorazione prima di qualsiasi operazione di distacco dei carter di tenuta, ecc. Qualora sia assolutamente necessario mantenere un'alimentazione elettrica all'apparecchiatura durante gli interventi di manutenzione, un modulo operativo di rilevazione di perdite in modo permanente delve essere collocato nel punto più critico per segnalare la presenza di una situazione potenzialmente pericolosa.
2.2 Particolare attenzione deve essere prestata a quanto segue per assicurare che lavorando sui componenti elettrici, l'involucro non è alterato in modo tale da

compromettere il livello di protezione. Ciò deve includere danni ai cavi, numero di connessioni eccessivo, terminali non conformi alle specifiche originali, danni alle guarnizioni, montaggio errato di capicorda, ecc.

Assicurarsi che il dispositivo sia montato saldamente.

Assicurarsi che le guarnizioni o i materiali signillanti non siano degradati in modo tale da non servire più allo scopo di impedire l'ingresso di atmospere infiammabili. Le parti di ricambio devono essere in conformità con le specifiche del produttore.

NOTA L'utilizzo di sigillante al silicone può inibire l'efficacia di alcuni tipi di apparecchiature di rilevamento perdite. Componenti intrinsecamente sicuri non devono essere isolati prima di lavorare su di essi.

3 RIPARAZIONE DI COMPONENTI INTRINSECAMENTE SICURI

Non applicare alcun tipo di carico induttivo o di capacità permanente al circuito除去, garantire che lo superi la tensione amissabile e la corrente permessa per l'apparecchiatura in uso.

I componenti intrinsecamente sicuri sono i soli tipi che possono essere lavorati collegati elettricamente in presenza di un'atmosfera infiammabile. L'apparecchiatura di prova deve essere alla valutazione corretta.

Sostituire i componenti solo con parti specificate dal costruttore. Altre parti possono comportare l'incendio del refrigerante nell'atmosfera da una perdita.

4 CABLAGGIO

Controllare che il cabaggio non sia soggetto a usura, corrosione, pressione eccessiva, vibrazione, bordi taglienti o altri effetti ambientali negativi. Il controllo deve prendere in considerazioneanche gli effetti dell'invecchiamento o della vibrazione continua da fonti quali compressori o ventilatori.

5 RILEVAMENTO DI REFRIGERANTI INFIAMMBILI

In nessun caso potenziali fonti di innesco possono essere utilizzate nella ricerca o nel rilevamento di perdite di refrigerante. Non può essere utilizzata una torcia ad alogenuro (o qualsiasi altri rilevatore che utilizza una fiamma).

6 MÉTODI DI RILEVAMENTO DELLE PERDITE

I seguiti metodi di rilevamento perdite sono ritenuti accettabili per gli impianti contententi refrigeranti infiammabili. Rilevatori di perdite elettronici devono essere utilizzati per rilevare i refrigeranti infiammabili, ma la sensibilità potrebbe non essere adeguata o potrebbe necessitate di ritaratura. (L'apparecchiatura di rilevamento deve essere tarata in una zona priva di refrigerante).

Accertarsi che il rilevatore non sia una potenziale fonte di accensione e sua adatto per il refrigerante utilizzato. L'apparecchiatura di rilevamento perdite deve essere impostata a una percentuale di LFL del refrigerante e deve essere calibrata per il refrigerante impiegato e la percentuale appropriata di gas (25% massimo) deve essere confirmata.

I fluidi di rilevamento perdite sono adatti per essere utilizzati con la maggior parte dei fluidi refrigeranti ma deve essere eliminato l'uso di detergenti contententi cloro in quanto il cloro cui si sospetta una perdita, tutte le fiamme libere devono essere rimrosse/spente.

Se viene riscontrata una perdita di fluido refrigerante che richiede brasatura, tutto il fluido refrigerante deve essere recuperato dal sistema, oppure isolato (per mezzo di valvole di intercettazione) in una parte del sistema lontano alla perdita. Azoto primo di ossigeno (N) deve quando essere spurgatoattraverso il sistema sua prima che durante il processo di brasatura.

7 RIMOZIONE E SCARICO

Quando si irrompe nel circuito del refrigerante per effettuare riparazioni - o per qualsiasti altro scopo - devono essere utilizzate procedure convenzionali. è tuttavia importante che siano seguite le migliori prassi tenendo in considerazione l'infiammabilità. La segunte procedura deve essere rispetto tata: rimuovere il refrigerante; effettuare lo spurgo del circuito con gas inerte; scarcare; spurgare nuovamente con gas inerte; aprire il circuito mediante taglio o brasatura.

Il carico di refrigerante deve essere recuperato nelle bombole di recupero corrente. Ilsystema devese ssciacquato" con azoto privo di ossigeno per rendere l'unità sicura. Questo processo può richiedere di essere ripetuto più volte. Aria compressa o ossigeno non devono essere utilizzati per questa attività. Il lavaggio devese essere effettuato rompendo il vuoto nel systema con azoto privo di ossigeno e continuando a riempire fino a quando viene raggiunta la pressione d'esercizio, poi sfiatarne in atmosfera e infine tirare fino al vuoto. Questo processo devese essere ripetuto fino a quando non c'é più refrigerante all'interno del systema.

Quando viene utilizzato il carico finale di azoto privo di ossigeno, ilsystema deve essere sfiatto verso a pressione atmosalferica per consentire al lavoro di poter essere eseguito. Questa operazione è assolutamente vitale se devono essere eseguite operazioni di brasatura su tutte le tubazioni. Assicurarsi che l'uscita per la pompa del vuoto non sia in prossimità di fonti di ignizione e qui sia disponibile ventilazione.

In aggiunta alle procedure di caricamento tradizzionali i seguenti requisiti devono essere seguiti. Garantire che non si verificchi contaminazione di diversi fluidi refrigeranti quando si utilizzato apparecchiature di caricamento. Tubi flessibili o rigidi devono essere quanto più corti possibile per ridurre al minimo la quantità di fluido refrigerante containuta in essi. Le bombole devono essere mantenate in posizione verticale. Assicurarsi che l'impianto di refrigerazione venga quello a terra prima di caricare il systema con il refrigerante. Etichettare l'impianto quando il caricamento è completo (se non lo è giorn). Prestare estrema attenzione a non riempireccessivamente l'impianto di refrigerazione. Prima di ricaricare l'impianto, devesse sere testata la pressione con azoto privo di ossigeno. La tenuta dell'impianto devese sere testata a completeness del caricamento, ma prima della messa in servizio. Una prova di tenuta seguite devese essere effettuata prima di lasciare il sito.

9 DISMISSIONE

Prima di eseguire questa procedura, è essenziale che il technique abbia acquisito completinge domestichezza con l'apparecchiatura e tutti i loro dettagli.

Si consiglia per buna prassi che tutti i refrigeranti sono recuperati in modo sicuro. Prima di effettuare esta attività, un campione di olio e di refrigerante dev'essere prelevato nel caso in cui siano necessarie analisi prima del riutilizzo del refrigerante rigenerato.

È essenziale che alimentazione elettrica 4 GB sia disponibile prima che l'attività venga iniziata.

a) Acquisire familiarità con l'apparecchiatura e il suo funzionamento.
b) Isolare l'impianto elettricamente.
c) Prima di tentare la procedura assicurarsi che: l'attrezzatura di movimentazione meccanica sia disponibile, se necessario, per la movimentazione delle bombole di refrigerante.
d) Tutti i dispositivi di protezione individuale siano disponibili e vengano utilizzati correttamente e la procedura di ripristino venga sorvegliata continuamente da una persona competente.
e) Attrezzzature di recupero e bombole siano conformi alle norme appropriate.
f) L'impiano del refrigerante sia vuotato tramite pompa, se possibile.
g) Se lo svuotamento non è possibile, realizzare un collettore in modo che il refrigerante possa essere rimioso dalle varie parti dell'impianto.
h) Assicurarsi che la bombola sia collocata sulla bilancia prima che avvenga il recupero.
i) Avviare la macchina per il recupero e azionarla in conformità con le istruzioni del produttore.
j) Non riempireccessivamente le bombole. (Non più dell'80 % in volume di liquido caricato.)
k) Non superare la pressione massima d'esercizio della bombola, anche temporaneamente.
I) Quando le bombole sono state riempite correttamente e il processo completato, assicurarsi che le bombole e le attrezzature vengano rimosse dal site prontamente e che tutte le valvole di isolamento delle apparecchiature siano chiuse.
m) Il refrigerante recuperato non può essere caricato in un'altro impianto di refrigerazione a meno che non sia stato pulito e controllato.

10 ETICHETTATURA

L'apparecchiatura dev'essere etichettata dichiarando cheessa è stata disserra e svuotata del refrigerante. L'etichetta deve recare data e firma. Accertarsi che non vi siano etichette sull'apparecchiatura attestanti che l'apparecchiatura contiene refrigerante infiammabile.

11 RECUPERO

Quando si rimuove il refrigerante da un impianto, sua per interventi di manutenzione che per dismissione, si consiglia per buona prassi che tutti i refrigeranti vengano rimossi in modo sicuro. Quando si trasferisce il refrigerante nelle bombole, assicurarsi che vengono impiegate solo bombole adeguate per il recupero del refrigerante. Assicurarsi che sua disponibile il numero di bombole corretto per contenere il carico totale dell'impiano. Tutte le bombole che devono essere utilizzate sono designate per il refrigerante recuperato ed etichettati per il refrigerante (cchio è sono bombole speciali per il recupero del refrigerante). Le bombole devono essere complete

di valvola limitatrice di pressione e associate a valvole di intercettazione in buone condizioni d'esercizio. I cilindri di recupero vuoti devono essere scaricati e, se possibile, raffreddati prima di effettuare un recupero.

L'apparecchiatura di recupero dev'essere in buone condizioni di funzionamento con un set di istruzioni relative all'apparecchiatura a portata di mano e deve essere adatta per il recupero di refrigeranti infiammabili. Inoltre, un insieme di bilanza di pesatura tarato dev'essere disponibile e in buono stato d'esercizio. I tubi flessibili devono essere completi con giunti a prova di perdita e in buone condizioni. Prima di utilizzare la macchina per il recupero, verificare che sia in stato di funzionamento soddisfacente, sia stata mantenuta correttamente e che gli eventuali componenti elettrici associati siano sigillati per impedire il contatto in caso di rilascio di fluido refrigerante. Consultare il produttore in caso di dubbio.

Il refrigerante recuperato dev'essere riportato al fornitore del refrigerante nella bombola di recupero corretta e con la relativa Nota di trasferimento dei rifiuti compilata. Non mescolare i refrigeranti nelle unità di recupero e soprattutto nelle bombole.

Se compressori o oli per compressore devono essere rimossi, accertarsi che siano stati scaricati a un livello accettabile per accertarsi che non rimanga refrigerante infiammabile all'interno del lubrificante. Il processo di scarico dev'essere effettuato prima di restituire il compressore ai fornitori. Solo il risanamento elettrico del corpo del compressore cui ènessere impiegato per accelerare quelloprocesso. Quando l'olio viene scaricato da un impianto, l'operazione deve essere effettuata in modo sicuro.

B INSTALLAZIONE DEL CLIMATIZZATORE

AVVERTENZA

Prima di usare il climatizzatore, lasciarlo in posizione verticale per almeno due ore.

Questo climatizzatore è un appearechio portatile che può spostato lavoramente da una stanza all'altra. A questo proposito seguire le istruzioni qui di seguito illustrate:

1 L'apparecchio deve essere collocato in posizione verticale su una superficie perfettamente pianà.
2 Non utilizzato l'apparecchio nelle stanze molto umide dell'abitazione, per esempio in bagno o nel locale destinato alla doccia.
3 Per assicurare una sufficiente circolazione dell'aria intorno al climatizzatore, rispetto una distance minima di 50 cm. fra l'apparecchio e le pareti o gli oggetti circostanti.
4 Fissare il raccordo del tubo ⑦ sul retro dell'unità collegandolo alla presa dell'aria ⑥.
5 Assicurarsi che non vi siano ostacoli che impediscono lo scarico dell'aria all'esternoattraverso il raccordo fissato alle finestre 6. Si consiglia inoltre di tenere chiuse, il più possibile, porte e finestre.

IMPORTANT

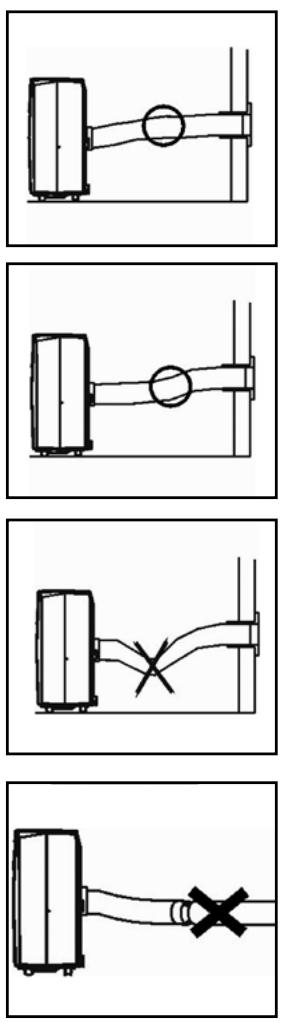

I tubi flessibili di scarico dell'aria 6 sono estensibili fino a circa 1500~mm . La lunghezza di questi tubi è stata calculata in base alla capacité del- l'apparecchio. L'utilizzo di altri tipi di tubo o di prolonghe cui possare anomalie nel funzionamento dell'apparecchio. Il flusso d'aria deve poter circolare senza impedimenti. In caso contrario non è da escludere che si verificchino difetti dovuti al surriscaldamento o alla presenza di acqua di condensa nel tubo di scarico dell'aria. Evitare pertanto di piegare o di inarcare i tubi di scarico. Per assicurare prestazioni ottimali delsystema, fare in modo che, durante il funzionamento del climatizzatore, i tubi di scarico non abbiano mai lunghezza superiore a 1

C FUNZIONAMENTO DEL CLIMATIZZATORE

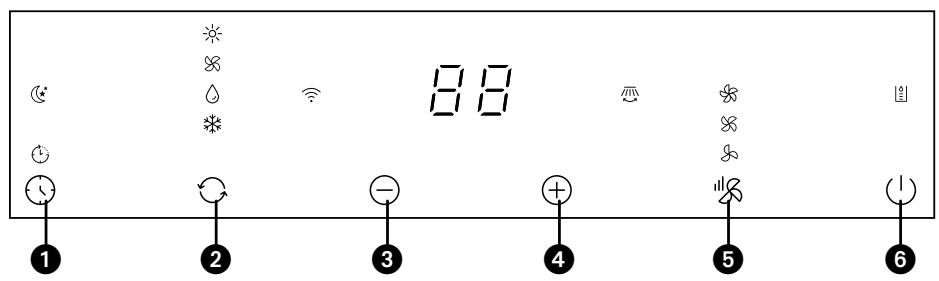

1. Pulsante timer
2. Pulsante modalità
3. Pulsante giù
4. Pulsante su
5. Pulsante velocità
6. Interruttore a pulsante

ManualeWiFi www.qlima.com

Fig. 5 & 5a

Aspetto e funzioni del pannello di controllo

Spia Sonno
Spia Timer
Spia riscaldamento*
Spia ventola
Spia deumidificatore

Spia freddo
Spia oscillazione
Indicazione alta velocità
Indicazione media velocità

Indicazione bassa velocità
Spia serbatoio acqua pieno

• Solo modello di raffreddamento e riscaldamento.

Fig. 6

Prima di avviare il funzionamento in但这a sezione:

1) Trovare una posizione vicina a una presa di corrente.
2) Come molto in Fig. 5 e Fig. 5a, installare il tubo di scarico e regolare bene la posizione della finestra.
3) Come molto in Fig. 6, collegare bene il tubo di drenaggio (solo nel modelli con riscaldamento);
4) Collegare il cavo di alimentazione a una presa AC220~240V/50Hz con messa a terra;
5) Premere il pulsante di accensione (POWER) per accendere il condizionatore.

1.Prima dell'uso

Nota:

• Intervallo di temperatura d'esercizio: Raffreddamento massimo Raffreddamento minimo DB/WB° C) 35/24 18/12

Riscaldamento massimo Riscaldamento minimo DB/WB(°C) 27/--- 7/---

Verificare se il tubo di scarico è stato montato correttamente.

Avvertenze per le operazioni di raffreddamento e deumidificazione:

• Quando si utilizzano funzioni di raffreddamento e deumidificazione, mantenere un intervallo di almeno 3 minuti tra agli accensione/spegnimento.
• L'alimentazione elettrica è conforme ai requisiti.
  -La presa èper uso in CC.
• Non condidere una presa con altri apparecchi.
• L'alimentazione è CC 220 - 240 V, 50 Hz

2. Funzionamento in raffreddamento

• Premere il tasto ""Mode"" finché non appeare l'icona ""Cool""
• Premere il pulsante ""DOWN""o ""UP" per selezionare la temperatura ambiente desiderata. (16 - 31° C)
• Premere il pulsante "WIND" per selezionare la velocità di aerazione.

3. Funzionamento in deumidificazione

Premere il tasto ""Mode"" finché non appara l'icona ""Dehumidify.

• Impostare automaticamente la temperatura selezionata alla temperatura ambiente attuale meno 2^ C. (16 - 31° C)
• Impostare automaticamente il motore della ventola a bassa velocità (LOW).

4. Funzionamento ventola

• Premere il tasto ""Mode"" finché non appeare l'icona ""Fan""
• Premere il pulsante "WIND" per selezionare la velocità di aerazione.

5. Funzionamento in riscaldamento (questa funzione non è disponibile per un'unità solo freddo)

• Premere il tasto ""Mode"" finché non appeare l'icona""Heat""
• Premere il pulsante ""DOWN""o ""UP" per selezionare la temperatura ambiente desiderata. (16 - 31° C)
• Premere il pulsante "WIND" per selezionare la velocità di aerazione.

6. Funzionamento mediante timer

Impostazione timer ON:

• Quando il condizioniatore è spento, premere il tasto ""Timer"" e selezionare il tempo di accensione desideratoattraverso i pulsanti di impostazione della temperatura e del tempo.
• " " Preset ON Time" " (preimposta il tempo di accensione) viene visualizzato sul pannello dei comandi.
• Il tempo di accensione cui possono essere regolata in qualsiassi momento nelle 24 ore. Impostazione timer OFF
• Quando il condizionatore è acceso, premere il tasto "Timer" e selezionare il tempo di spegnimento desideratoattraverso i pulsanti di impostazione della temperatura e del tempo.
• " Preset OFF Time" (preimposta il tempo di spegnimento) viene visualizzato

sul pannello dei comandi.

• Il tempo di spegnimento più essere regolata in qualsiamenti momento nelle 24 ore.

7. OSCILLAZIONE (flusso d'aria)

Dopo che la macchina è accesa, premere quello tasting, l'alletta Oscillerà continuamente a destra e a sinistra; premendo nuovamente quello pulsante il movimento si arresta e l'alletta rimane in tale posizione.

8.FUNZIONE DI CONTROLLO SLEEP

• In modalità di raffreddamento, premere il tasting SLEEP per impostare la temperatura. Questa augmenta di 1^ C dopo un'ora e, al massimo, augmenta di 2^ C dopo 2 ore.
• In modalità di riscaldamento, premere il tasting SLEEP per impostare la temperatura. Questa diminuisce di 1^ C dopo un'ora e, al massimo, diminuisce di 2^ C dopo 2 ore.
• Premendo nuovamente il tasto SLEEP si annulla l'impostazione.

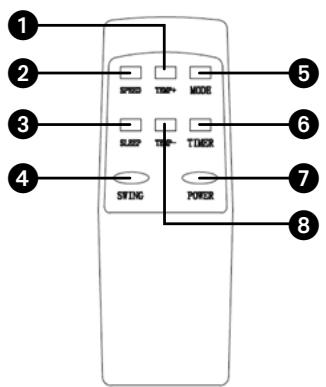

Aspetto e funzioni del telecomando

1. Selettore di aumento della temperatura
2. Selettore della velocità della ventola
3. Selettore modalità sonno
4. Selettore oscillazione automatica
5. Selettore modalità
6. Programmazione oraria
7. Interruttore di accensione/spegnimento
8. Selettore di diminuzione della temperatura

NOTE!

• Non lasciar cadere il telecomando
• Non collocare il telecomando in un luogo esesto alla luce solare diretta

D FILTRO DELL'ARIA

Il climatizzatore è dotato di unrello a crivello per rimuovere le particelle di polvere più grande.

Ilaggio a schermo deve esser pulito regolarmente (2 volta a settimana). Pulire il filtrtro dell'aria con un detergente neutro disciolto in acqua tiepida (40^) e lasciare asciugare lentamente.

Per togliere e rimettere ilhetto a schermo.

OSSERVAZIONE!

• Non utilizzato mai il climatizzatorerawnizza il filtrodi garza in dotazione.

E DRENAGGIO

Funzione allarme serbatoio dell'acqua interno piano

Il serbatoio dell'acqua interno nel condizionatore dispone di erruttori di livello di sicurezza dell'acqua, quosti controllano il livello dell'acqua. Quando il livello dell'acqua raggiunge l'altezza prevista, la spia di indicazione del serbatoio dell'acqua pieno si accende. (Se la pompa dell'acqua è danneggiata, quando il serbatoio dell'acqua è pieno, rimuovere il tappo in gomma alla base dell'unità e tutte l'acqua verrà scaricata all'esterno.

CONTINUOUS DRAINGE

• Quando si prevede di lasciare questa unità inutilizzata per molto tempo, rimuovere il tappo in gomma dal foro di drenaggio alla base dell'unità e collegare un tubo di drenaggio alla clip di fissaggio inferiore. Tutta l'acqua nel serbatoio verrà scaricata all'esterno.
• É possibile scaricare l'acqua come indicato sopra quando l'unità funzione in modalità HEAT.
• Se la pompa dell'acqua è danneggiata è possibile utilizzato il drenaggio continuo e, in queste condizioni, la pompa dell'acqua non è attivata. L'unità può funzionare alrettanto bene. I the water in the water tank will drain outside. The unit can also work well.

Se la pompa dell'acqua è danneggiata, è possibile utilizzato ancche lo scarico intermittente. In queste condizioni, quando la spia di individazione serbatoio dell'acqua pieno di accende, collegare un tubo di drenaggio alla clip di fissaggio e tutte l'acqua presente nel serbatoio verrà scaricata all'esterno. L'unità può funzionare alrettantanto bene.

G PULIZIA

IMPORTANT

Spagnere l'unità ed estrarre la spina alla presa prima di pulire l'apparecchio o i filtri.

Pulire la superficie esterna del climatizzatore con un panno morbido ed umido. Non usare agenti chimici aggressivi, benzina, detergenti o alter soluzioni per la pulizia. Per la manutenzione dei filtri, cfr. capitolo D "Filtro dell'aria".

AVVERTENZA

Non usare mai il condizionatore alla il filtro di garza.

H SISTEMAZIONE DELL'APPARECCHIO DOPO L'USO

1 Svuotare il serbatoio dell'acqua (fare riferimento al capitolo F).
2 Pulire (o sostituire) ilhetto di garza (leggere anche il capitolo D).
3 Impostare l'apparecchio nella modalità ventola per 2 ore per assicurarsi che l'interno del climatizzatore si asciughi completeness.
4 Proteggere l'apparecchio alla polvere e sistemarlo in un luogo asciutto.

RISOLUZIONE DEI PROBLEMIG

Problema	Causa	Soluzione
1. L'unità non si accende quando si preme il pulsante ON/OFF	- La spia di serbatoio dell'accra piano lampeggia e il serbatoio dell'accra è piano	Scaricare l'accra dal serbatoio dell'accra
	- La temperature ambiente è superiore alla temperature impostata. (Modalità riscaldamento elettrico).	Resettarare la temperature
	- La temperature ambiente è inferiore alla temperature impostata. (Modalità raffreddamento)	Resettarare la temperature
2. Non abbastanza fresco	- Le porto o finestre non sono chiuse.	Assicurarsi che tutte le finestre e le porte siano chiuse
	- Non ci sono fonti di calore all'interno della stanza.	Rimuoverere le fonti di calore, se possibile
	- Il tubo di scarico dell'aria non è collegato o è occluso.	Collegare o pulire il tubo di scarico dell'aria
	- Impostazione della temperature troppo elevata	Resettarare la temperature
	- L'ingresso dell'aria è bloccato	Pulire il filtrò dell'aria in ingressso
3. Rumoroso	Il terreno non è a livello o non è abbastanza piatto	Posizionare l'unità su un terreno piatto e regolare, se possibile
	UN suono proviene alla corrente del refrigerante all'interno del condizionatore	È normale.
4. Codice E0	Sensore di temperatura ambiente guasto	Sostituire il sensore di temperatura ambiente (l'unità più funzionareanche sanza sostituzione).
5. Codice E1	Sensore di temperatura condensatore guasto	Sostituire il sensore di temperatura del condensatore
6. Codice E2	Serbatoio dell'accra piano durante il raffreddamento	Togliere il tappo di gomma a vuotare l'accra.
7. Codice E3	Sensore di temperatura evaporatore guasto	Sostituire il sensore di temperatura dell'evaporatore
8. Codice E4	Serbatoio dell'accra piano durante il riscaldamento	Si prega di svotare il serbatoio dell'accra.

Non tentare di smontare l'apparecchio o riparalo. Riparazione avvenute in modo inoculato e non professionale causano la perdita della garanzia. Le riparazioni effettuate da persone non competenti possono comportare un rischio per l'utilizzatore dell'apparecchio.

J GARANZIA

Il condizionatore d'aria ha una garanzia di 24 mesi alla data d'acquisto. Entro questo periodo vengono riparati Gratisamente tutti i difetti di fabbricazione o vizi del materiale. Qui di seguito sono riportate le condizioni della garanzia:

1. Rifiutiamo eschiplicitamente tutte le altre richieste di risarcimento, compresi danni derivanti.
2. La riparazione o la sostituzione di parti entro il termine di garanzia non com- porta la prerogta della garanzia stessa.
3. La garanzia non è valida qualora siano state apportate modifiche all'apparecchio, qualora siano state montate componenti non originali o qualora siano state effettuate riparazioni da terzi.
4. Nella garanzia non sono comprese le parti soggette a normale usura, quali il filtering.
5. La garanzia è valida solo se si esibisce l'originale fattura di acquisito datata e a condizione che non siano state apportate modifiche al prodotto né alla prova di acquisto.
6. La garanzia non è valida in caso di danno modo in seguito ad operazioni che non sono descritte in quello manuale o in seguito a negligenza.
7. Le spese di spedizione ed i rischi che la spedizione del appearecchio o delle parti comporta sono sempre a carico dell'acquirente.
8. I danni derivanti dal non aver utilizzato i filtri raccomandati da Tectro non sono coperti alla garanzia.

Per prevenireosti inutili,si consiglia di consultare dapprima le istruzioni d'uso. Qualora nelle istruzioni non vi sua alcun suggerimento in merito,rivolgersi al rivenditore di fiducia per la riparazione del condizionatore d'aria.

Non smaltire le apparecchiature elettriche insieme ai rifiuti generici; utilizzare la raccolta separata. Mettersi in contatto con l'amministrazione pubblica per sapere se è disponibile unsystema di raccolta adeguato. Se le apparecchiature elettriche vengono disperse in discariche o depositi di rifiuti, potrebbe verificarsi una perdita di sostanze pericolose nelle acque sotterraneane e terminare nella catena alimentare producendo un effetto dannioso per la salute ed il benessere. Non gettare le batterie nel fuoco, ciò potrebbe provocare un'esplosione o la fuoriuscita di liquidi pericolosi. Qualora il telecomando venga sostituito o eliminato, rimuoverne le batterie e smaltirle secondo le norme vigenti, in quanto queste contengono materiali dannosi per l'ambiente.

Informazioni sulla tutela ambientale: In quello apparecchio sono contenuti gas fluorinati ad effetto serra in base al Protocollo di Kyoto. L'apparecchio delve essere manutenzionato o smantellato solo da persona esperte.

L'apparecchio contiene refrigerante R290 / R32 nella quantità indica nella precedente tabella. Non scaricare il gas R290 / R32 nell'atmosfera: R290 / R32 è un gas fluorinato ad effetto serra con potenziale di riscaldamento globale GWP pari a 3.

BELANGRIJKE ONDERDELEN

Aspeto e lavoro do paine de controlo
