Maximaal vermogen	2 000 W
Vermogensniveaus	1 000 W / 2 000 W
Verwarmde oppervlakte	Tot 20 m²
Afmetingen (L x H x D)	25 x 32 x 10 cm
Gewicht	2 kg
Thermostaat	Elektronisch, -10 tot 35°C
Verwarmingsmodi	Comfort, Eco, Vorstvrij
Vorstvrij temperatuur	7°C
Eco modus	Comfort min 4°C
Timer	24 uur
Display	LED-scherm
Bescherming vast (muurmontage)	Klasse II / IP24
Bescherming mobiel	IP21
Detectie open raam	Ja
Omvalbeveiliging	Ja
Oververhittingsbeveiliging	Ja
Installatie	Vast (muurmontage) of mobiel

Veelgestelde vragen - TINO COMBO SUPRA

Wat is het vermogen van de SUPRA TINO COMBO?

De SUPRA TINO COMBO heeft twee vermogensniveaus: 1.000 W en 2.000 W. De 1.000 W-modus is geschikt voor tussenseizoenen of kleine ruimtes, terwijl de 2.000 W-modus wordt aanbevolen voor het verwarmen van ruimtes tot 20 m².

Welke oppervlakte kan de TINO COMBO effectief verwarmen?

De SUPRA TINO COMBO is ontworpen voor oppervlakken tot 20 m². Dit resultaat is optimaal in een goed geïsoleerde kamer; voor gemiddelde isolatie kunt u beter rekenen op 12 tot 15 m² voor optimaal comfort.

Welke verwarmingsmodi zijn beschikbaar op de TINO COMBO?

De TINO COMBO biedt drie werkingsmodi:

• Comfort: vrij instelbaar tussen 10 en 35°C
• Eco: Comfort temperatuur minus 4°C om het verbruik te verminderen
• Vorstvrij: handhaving op 7°C om de woning te beschermen bij afwezigheid

Kan de TINO COMBO in een badkamer worden geïnstalleerd?

In vaste modus (muurmontage) is de TINO COMBO beschermd met IP24, wat installatie in de badkamer in zone 2 (op meer dan 60 cm van de douche of het bad) toestaat. In mobiele modus heeft hij de classificatie IP21 en moet hij buiten de beschermde zones blijven.

Hoe werkt de detectie van open raam?

Wanneer de radiator een snelle temperatuurdaling detecteert (een teken van een open raam), vermindert hij automatisch zijn vermogen om onnodig verwarmen te voorkomen. Hij hervat zijn normale werking op de geprogrammeerde instelling zodra het raam weer gesloten is.

Hoe schakelt u van vaste (muur)modus naar mobiele modus?

De TINO COMBO wordt geleverd met een muurbevestigingsplaat en een voet voor mobiel gebruik. U hoeft alleen maar het apparaat van zijn muursteun los te klikken en het op de meegeleverde voet te plaatsen. Gebruik het in mobiele modus niet in vochtige ruimtes, omdat de bescherming dan IP21 wordt.

Wat te doen als de radiator plotseling stopt?

Een plotselinge stop is meestal veroorzaakt door de oververhittingsbeveiliging. Schakel het apparaat uit, maak de ventilatieopeningen (luchtinlaat en -uitlaat) vrij en laat het 5 tot 10 minuten afkoelen voordat u het opnieuw inschakelt. Als het probleem aanhoudt, controleer dan of er geen voorwerp de luchtuitlaat blokkeert.

Is de kantelbeveiliging actief in mobiele modus?

Ja. In mobiele modus heeft de TINO COMBO een kantelbeveiligingsdetector: als het apparaat per ongeluk omvalt, schakelt het onmiddellijk uit om brandgevaar te voorkomen.

Hoe gebruik je de 24-uurs timer van de TINO COMBO?

De TINO COMBO heeft een 24-uurs programmeerbare timer waarmee verwarmings- en uitschakeltijden kunnen worden ingesteld. De programmering gebeurt via het LED-display van het apparaat volgens de instructies in de meegeleverde handleiding.

Wat zijn de afmetingen en het gewicht van de SUPRA TINO COMBO?

De TINO COMBO meet 25 x 32 x 10 cm (breedte x hoogte x diepte) en weegt 2 kg. Zijn ultra-platte profiel van 10 cm maakt hem discreet bij muurmontage en gemakkelijk op te bergen bij mobiel gebruik.

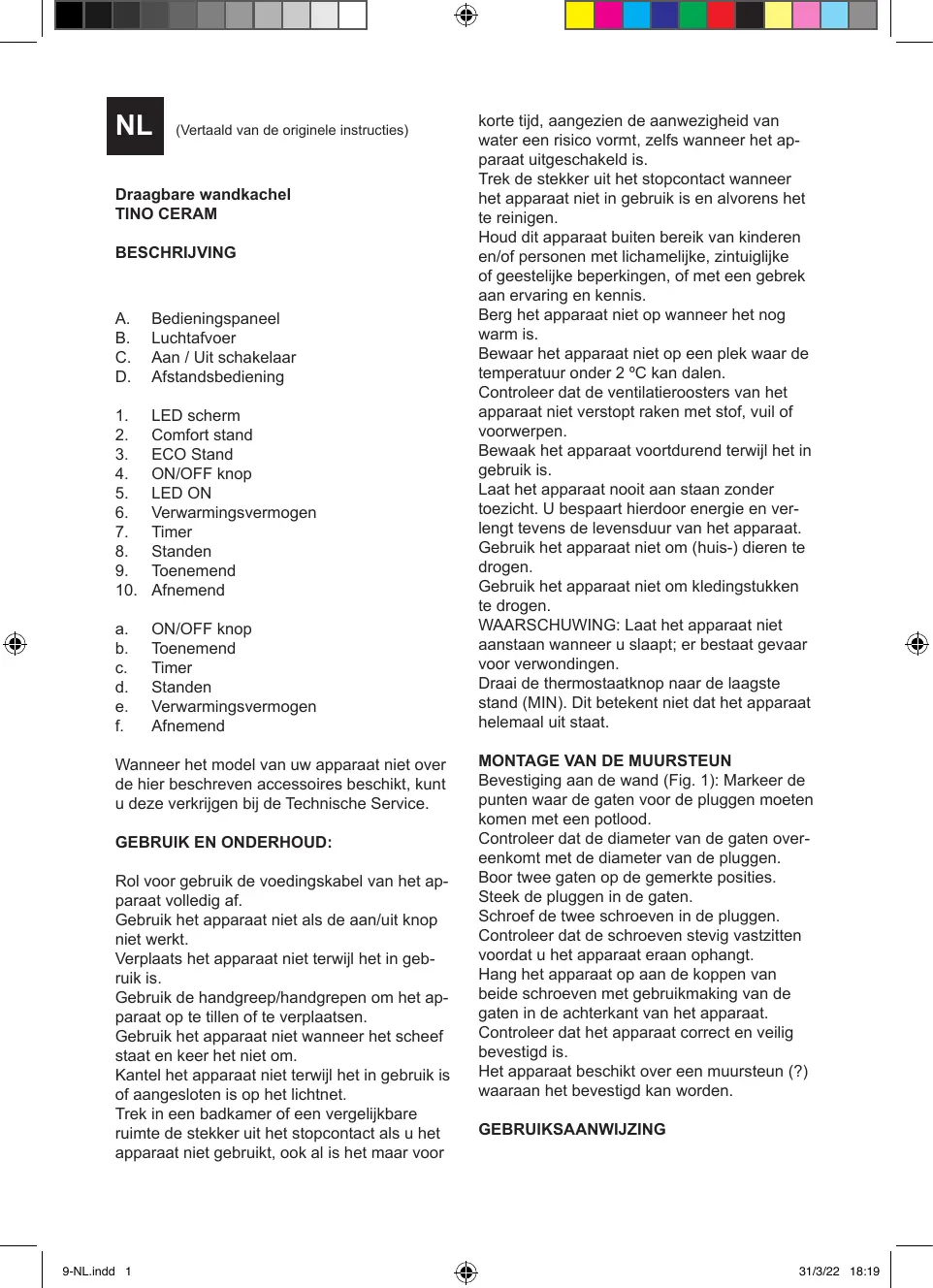

GEBRUIKSAANWIJZING TINO COMBO SUPRA

(Vertaald van de originele instructies)

Draagbare wandkachel TINO CERAM

BESCHRIJVING

A. Bedieningspaneel
B. Luchtafvoer
C. Aan / Uit schakelaar
D. Afstandsbediening

1. LED scherm
2. Comfort stand
3. ECO Stand
4. ON/OFF knop
5. LED ON
6. Verwarmingsvermogen
7. Timer
8. Standen
9. Toenemend
10. Afnemend

a. ON/OFF knop
b. Toenemend
c. Timer
d. Staden
e. Verwarmingsvermogen
f. Afnemend

Wonneer het model van uw apparaat Niet over de hier beschreiben accessoires beschikt, kunt u deze verkrijgen bij de Technische Service.

GEBRUK EN ONDERHOUD:

Rol voor gebruik de voedingskabel van het apparaat volledig af.

Gebruik het apparaat Niet als de aan/uit knop Niet werkt.

Verplaats het apparaat Niet terwijl het in gebruik is.

Gebruik de handgreep/handgrepen om het apparaat op te tillen of te verplaatsen.

Gebruik het apparaat Niet wonneer het scheef staat en keer het Niet om.

Kantel het apparaat Niet terwijl het in gebruik is of aangesloten is op hetlichtnet.

Trek in een badkamer of een vergelijkbare ruimte de stekker uit het stopcontact als u het apparaat Niet gebruikt, ook al is het maar voor

korteijd, aangezien de aanwezigheid van water een risico vormt, zichs wanner het apparaat uitgeschakeld is.

Trek de stekker uit het stopcontact wanner het apparaat Niet in gebruik is en alvorens het te reinigen.

Houd dit apparaat buiten bereik van kinderen en/of Personen met lichamelijke, zintuiglijke of geestelijk beperkingen, of met een gebrek aan ervaring en kennis.

Berg het apparaat Niet op wonneer het nog warm is.

Bewaar het apparaat Niet op een plek waar de temperatuur onder 2^ kan dalen.

Controleer dat de ventilatieroosters van het apparaat Niet verstopt raken met stof, vuil of voorwerpen.

Bewaalk het apparaat voortdurend verwijl het in gebruik is.

Laat het apparaat nooit aan staan zonder toezicht. U bespaart hierdoor energia en ver-length tevens de levensduur van het apparaat.

Gebruik het apparaat Niet om (huis-) dieren te drogen.

Gebruik het apparaat Niet om kledingstukken te drogen.

WAARSCHUWING: Laat het apparaat Niet aanstaan wanner u slaapt; er bestaat gevaar voor verwondingen.

Draai dethermostaatknopaarde laagste stand(MIN).Dit betekent nicht dat het apparaat helemaaluit staat.

MONTAGE VAN DE MUURSTEUN

Bevestiging aan de wand (Fig. 1): Markeer de punten waar de gaten voor de pluggen要去en komen met een potlood.

Controleer dat de diameter van de gaten overeenkomt met de diameter van de pluggen.

Boor twee gaten op de gemerkte posities.
Steen de pluggen in de gaten.

Schroef de twee schroeven in de pluggen.

Controleer dat de schroeven stevig vastzitten voordat u het apparaat eraan ophangt.

Hang het apparaat op aan de koppen van beiden schroeven met gebruikmaking van de gaten in dechterkant van het apparaat.

Controleer dat het apparaat correct en veilig bevestigd is.

Het apparaat beschicht over een muursteun (?) waaraan het bevestigd kan worden.

GEBRUKSAANWIZING

VOORAFGAAND AAN HET GEBRUIK

Controleer dat al het verpakkingsmaterial van het product verwijderd is.

Enkele delen van het apparaat zichnlicht gesmeerd.Zodoende kan het apparaat enigszins roken bij het eerste gebruik. Na korteijd stopt dit vanzelf.

Zet het apparaat bij het eerste gebruik ongeveer 2aar op de hoogste stand, het liefst in een goed geventileerde ruimte, om de fabrieksgeur te verwijderen.

Bereid het apparaat voor op de gewenste functie:

GEBRUIK

Rol het snoer helemaal af alvorens de stekker in het stopcontact te steken.

Trek de gewenste hoeveelheid kabel uit het kabelvak.

Steek de stekker in het stopcontact.

Zet het apparaat zo dat de luchtstroom in degewenste richting gaat.

Zet het apparaat aam met de aan /uit knop. Het controleampje (5)Gaat aan

Zet het apparaat aan door op de knop on/off (4) te drukken.

INSTELLING VAN DE TIOD EN DE WEEK-DAG

Druk op de knop (7) of (III) om de dag in te stellen.

Druk op de knoppen (II) of (VI) / (9) of (10) om de huidige dag in te stellen:tussen 1 en 7.

1	Maandag
2	Dinsdag
3	Woensdag
4	Donderdag
5	Vrijdag
6	Zaterdag
7	Zondag

Druk op knop (7) of (III) om de dag te bevestigen.

Druk op knop (7) of (III) om de dag te bevestigen. Druk op (II) of (VI) / (9) of (10) om het huidige uur in te stell

Druk op knop (7) of (III) om de Minutes in te stellen. Druk op (II) of (VI) / (9) of (10) om de Minutes te selecteren.

Druk op knop (7) of (III) om te bevestigen en

de instelling van de dag en deijd te voltooien.

INSTELLING TEMPERATUUR

Wanneer het scherm de ingestelde temperatuur toont, druk op (9) en (10) omhaar in te stellen:

Comfort stand (2) of Comfort stand met P1/P2/ P3: Druk op (9) en (10) om de temperatuur in te stellen:tussen 10 en 35^

ECO stand (3) of ECO stand met P1/P2/P3: Druk op (9) en (10) om de temperatuur in te stellen:tussen 6 en 31^

Opmerking: ECO stand = comfort stand - 4 °C

Antivries stand: het scherm toont Fr. De doeltemperatuur is 7^ .Deze temperatuur kan men Niet instellen.

STANDAARD PROGRAMMA'S VAN DE KACHEL

P1: (maandag-zondag)

P2: (maandag-vrijdag)

P2: (zaterdag-zondag)

P3: (maandag-vrijdag): instelbaar

P3: (zaterdag-zondag): instelbaar

P3 instelling van de instelbare programme's

1. In stand P3, houd (8) gedurende 3 seconden ingedrukt om de daginstelling te verrichten.
2. Het scherm toont , druk op (9) en (10) om de dag in te stellen van maandag tot zondag. Druk op de knop om de instelling te bevestigen en verder te gaan met de tijdinstelling

3. Wanner het scherm 00 toont, druk op (9) en (10) om het uur in te stellen van 00 tot 23. Druk op (8) om de verwarmingsstand voor elk uur te selecteren (Comfort stand, ECO stand, antivries stand).

4. Herhaal deze procedure totdat men elk uur en elke dag hebft ingesteld.

Opmerking: Na de verwarmingsstand voor het eer 23 ingesteld te hebben, druk op (9) om terug te keren maar de daginstelling.

Opmerking: wanner het scherm d7 toont, druk op (9) om de instellingsprocedure te beeindigen, het scherm toont P3.

VERWARMINGSFUNCTIE

Selecteer de gewenste verwarmingsstand (V)

H0= Ventilatorfunctie

H1=1000W

H2=2000W

TIMERFUNCTIE:

Het is möglich de werkingsduur van het apparaat te in te stellen.

Programmeer de werkingsduur met de knopen (7) of (III).

Druk op (II) of (VI) / (9) of (10) om de timer in te stellen van 0 tot 9 eer.

FUNCTIE RAAM OPEN

Druk op knop (8)+(9) om de raamsensor te activeren.

Het scherm toont FO, en na 3 seconden wordt de ingestelde temperatuur getoond.

Deactiveer de functie raam open door gelijkldjig op (8) + (10) te drukken; het scherm toont

FF, en na 3 seconden worden de ingestelde temperatuur getoond.

NA GEBRUIK VAN HET APPARAAT

Het apparatusaat uitzetten met de on/off knop Zet het apparatusaat uit met de on/off knop.

Trek de stekker uit het stopcontact.

Reinig het apparaat.

Aan de achechterkant van het apparaat bevindt zich een handgreep waarkee het apparaat eenvoudig en correct vervoerd kan worden.

Het apparaat beschikt over een veiligheids-functie die het apparaat uitschakelt als het om-valt of als het apparaat Niet in de juiste stand staat voor het gebruik

THERMISCHE BEVEILIGING

Dit apparatus schegt over een thermische beveiliging die het apparatus gegen oververhitting beveiligt.

Wanneer het apparaat afwisseled aan- en uitschakelt zonder dat dit het gevolg is van de thermostaat, controller of de luchtinlaat of -uitlaat worden geblokkeerd of belemmerd door een voorwerp.

Wanneer het apparaat spontaan uitschakelt en Niet opnieuw inschakelt, trek de stekker uit het stopcontact en wacht 15 minutes alvorens de stekker opnieuw in het stopcontact te steken.

Indien het apparaat dan nog steeds nicht werkt, neem contact op met een erkende technische dienst.

REINIGING

Trek de stekker uit het stopcontact en LAST het apparaat afkoelen alvorens het te reinigen.

Reinig het apparaat met een vochtige doek geimpregneerd met enkele druppels zoep.

Gebruik geen oplosmiddelen of producten met een zure of basische pH, zoals bleekwater, noch schuurmiddelen,

Zorg ervoor dat er geen water of andere vloeistof binnendringt via de ventilatie-openingen, om schade aan de inwendige delen van het apparatus te voorkomen.

Dompel het apparaat Niet onder in water of een andere vloeistof en houd het Niet onder de kraan.

Indien het apparaat Niet goed schoongehonden wordt, kan het oppervlak beschadigd en de levensduur van het apparaat verkort worden, en kan er een gevaarlijke situatie ontstaan.

Opmerking: Wonneer het apparaat lange- re tijd opslagen is of alleen als ventilator is gebruikt, kan er eenkleine hoeveelheid rook vrijkomen wonneer het weer als verwarming wordt gebruikt. Dit is Niet gevaarlijk en worden erdoor veroorzaakt dat de kachel het stof dat op de watstand terecht is gekomen verbrandt.

Men kan dit vermijden door de binnenkant van het apparaat eerst via de openings van het rooster te reinigen met een stofzuiger of persluchtpistol.

RO

Ue Ue Ue Ue Ue Ue Ue Ue

JU 1

11 2016 100

PSS

C 1

13 13

JU 10000000000000000000000000000000000000

[1,{11},1,2 = \varepsilon ,a,b\text{.}]

JU Cxj JQol j 10000000000000000000000000000000000000

（）

Dit product valt onder de legale garantievoorwaarden zoals bepaald in de actuele wetgeving. Om een beroep te doeon op uw rechten of aanspraken kunt u contact opnemen met once officièle technische service.

U kunt de dichtstbijzijnde technische service vinden op de website: http://taurus-home.com/

Voor verdere informatie(Int)kunt u ook contact met ons opnemen.

U kurz deze gebruiksaanwijzing en eventueleactualiseringen ervan downloaden via http://taurus-home.com/
