WT626 - Trilmachine WORX - Gratis gebruiksaanwijzing en handleiding

Producttype	Trilschuurmachine
Merk	WORX
Model	WT626
Nominale spanning	230-240 V ~ 50 Hz
Nominaal opgenomen vermogen	250 W
Onbelast toerental	12 000 min⁻¹
Trillingsamplitude	1,6 mm
Afmeting basisplaat	90 x 187 mm
Gewicht	2,0 kg
Geluidsdrukniveau (LpA)	82,3 dB(A)
Geluidsvermogensniveau (LwA)	93,3 dB(A)
Trillingsemissiewaarde (ah)	5,391 m/s² (K=1,5 m/s²)
Beschermingsklasse	II (dubbele isolatie)
Bevestigingssysteem schuurpapier	Klittenband (Velcro)
Afmeting schuurpapier	93 x 230 mm (klem) of 93 x 182 mm (klittenband)
Stofreservoir	Ja, met papiervoorperforator inbegrepen
Stofafzuigingsadapter	32 mm en 35 mm (inbegrepen)
Variabele snelheid	Nee (vast toerental)
Handgreep	Soft grip bekleding
Onderhoud	Reinigen met een droge doek; geen water of chemicaliën gebruiken
Veiligheid	Draag gehoorbescherming, oogbescherming en een stofmasker
Onderdelen / Repareerbaarheid	Geen door de gebruiker te repareren onderdelen; neem contact op met de fabrikant

Veelgestelde vragen - WT626 WORX

Welk type schuurpapier gebruiken met de schuurmachine WT626?

Gebruik schuurpapier van 93 x 230 mm voor het klemmen met de klem, of 93 x 182 mm voor het klittenbandsysteem. De aanbevolen korrelgroottes zijn 60, 80 en 120.

Hoe het schuurpapier installeren en verwijderen?

Voor het klittenbandsysteem: lijn het papier uit op de plaat en druk stevig aan. Om het te verwijderen, trek het los. Voor het klem-systeem: maak de klem los, plaats het papier en draai de klem weer vast. Raadpleeg de figuren A1 en A2 in de handleiding.

Heeft de schuurmachine WT626 een variabele snelheid?

Nee, het model WT626 heeft een vast toerental van 12 000 min⁻¹. De modellen WX642 en WX642.1 hebben een variabele snelheid (6.000 tot 12.000 min⁻¹).

Hoe het stofreservoir legen?

Leeg het reservoir elke 5 tot 10 minuten voor optimale werking. Open het reservoir zoals getoond in figuren D1 en D2, leeg het en sluit het correct.

Kan ik een stofzuiger gebruiken met deze schuurmachine?

Ja, gebruik de meegeleverde stofafzuigingsadapter (diameters 32 mm en 35 mm) en sluit deze aan op een compatibele stofzuiger. Zie figuren E en F.

Wat is de procedure voor in- en uitschakelen?

Sluit het gereedschap aan, schuif de schakelaar naar voren om in te schakelen. Om uit te schakelen, schuif de schakelaar naar achteren. Zie figuur H.

Hoe onderhoud ik de schuurmachine WT626?

Haal altijd de stekker uit het stopcontact voordat u onderhoud uitvoert. Reinig het met een droge doek. Gebruik nooit water of chemische reinigingsmiddelen. Houd de ventilatiesleuven schoon.

Welke veiligheidsmaatregelen moet ik nemen?

Draag altijd gehoorbescherming, een veiligheidsbril en een stofmasker. Gebruik het gereedschap in een goed geventileerde ruimte en gebruik het niet bij temperaturen onder 10°C.

Wat te doen als de schuurmachine oververhit raakt?

Als het gereedschap oververhit raakt, stel de snelheid dan in op de hoogste stand (indien variabel) en laat het 2 tot 3 minuten onbelast draaien om de motor te laten afkoelen. Vermijd langdurig gebruik op lage snelheid.

Waar kan ik accessoires en reserveonderdelen vinden?

We raden aan om accessoires te kopen in de winkel waar u de machine hebt gekocht. Voor onderdelen kunt u contact opnemen met de fabrikant of een erkend servicecentrum. Er zijn geen door de gebruiker te repareren onderdelen.

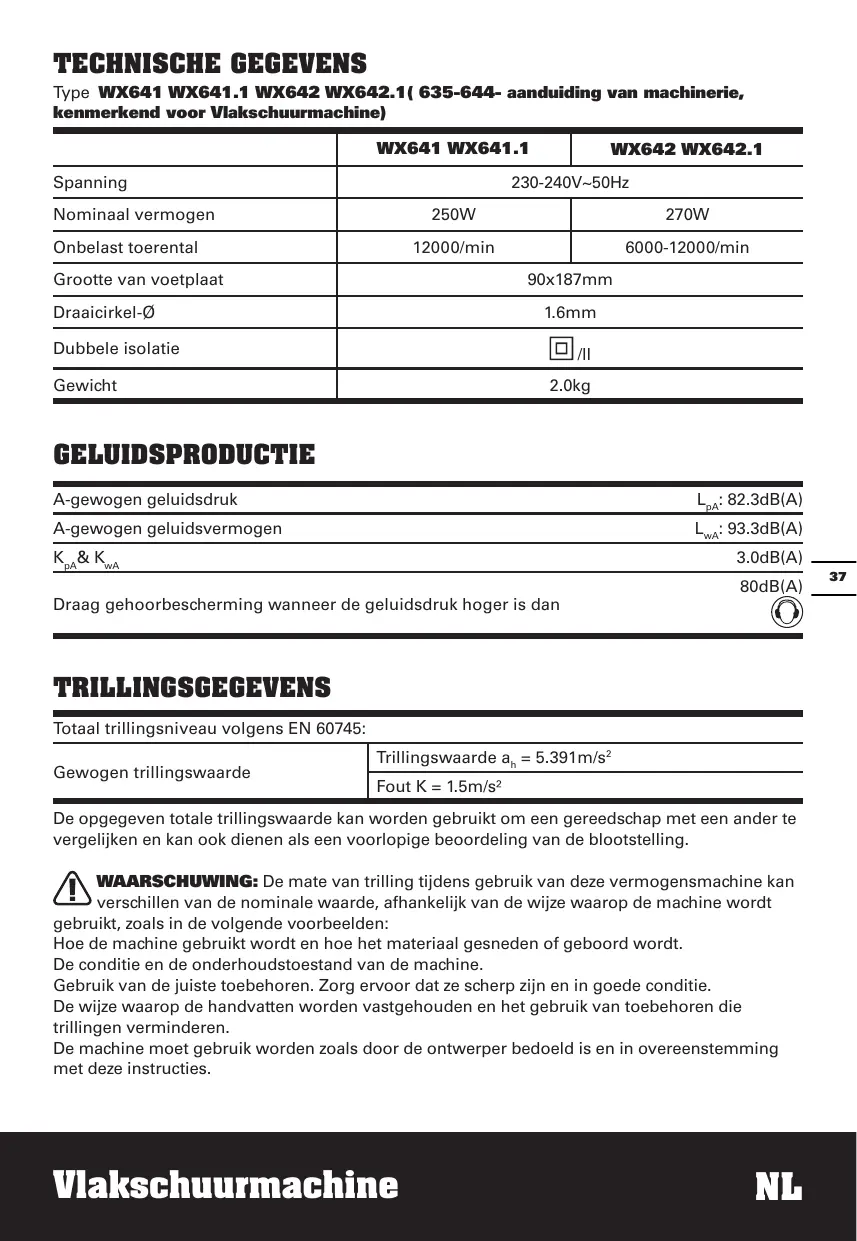

GEBRUIKSAANWIJZING WT626 WORX

Type WX641 WX641.1 WX642 WX642.1( 635-644- aanduiding van machinerie, kenmerkend voor Vlakschuurmachine)

	WX641 WX641.1	WX642 WX642.1
Spanning	230-240V~50Hz
Nominaal vermogen	250W	270W
Onbelast toerental	12000/min	6000-12000/min
Grootte van voetplaat	90x187mm
Draaicirkel-Ø	1.6mm
Dubbele isolatie	☐/II
Gewicht	2.0kg

GELUIDSPRODUCTIE

A-gewogen geluidsdruk	LpA: 82.3dB(A)
A-gewogen geluidsvermogen	LwA: 93.3dB(A)
KpA & KwA	3.0dB(A)
Draag gehoorbescherming wonneer de geluidsdruk hoger is dan	80dB(A)

TRILLINGSGEGEVENS

Totaal trillingsniveau volgens EN 60745:
Gewogen trillingswaarde	Trillingswaarde ah = 5.391m/s2
	Fout K = 1.5m/s2

De opgegeven totale trillingswaarde kan worden gebruikt om een gereedschap met een ander te vergelijk den kan ook dieren als een voorlopige beoordeling van de bloatstelling.

WAARSCHUWING: De mate van trilling tijdens gebruik van deze vermogensmachine kan

verschillen van de nominale waarde, afhankelijk van de wijze waarop de machine worden

gebrukt, zoals in de volgende voorbeelden:

Hoe de machine gebruikt worden en hoe het materiaal gesneden of geboard worden.

De conditie en de onderhoudstoestand van de machine.

Gebruik van de juiste toebehoren. Zorg ervoor dat ze scherp zich en in goede conditie.

De wijze waarop de handvatten worden vastgehonden en het gebruik van toebehoren die trillingen verminderen.

De machine moet gebruik worden zoals door de ontwerper bedoeld is en in overeenstemming met deze instructies.

Deze machine kan een trillingssyndroom in hand en arm veroorzaken als hij Niet op de juiste wijze gehanteerd worden.

WAARSCHUWING: Voor de nauwkeurigheid要去 bij een schatting van het

blootstellingsniveau in de feitelijke gebruiksomstandigheden rekening worden gehonden

met alle delen van de bewerking, zoals het moment dat de machine wordt uitgeschakeld en de tielden waarop de machine loopt zonder daadwerkelijk gebruikt te worden. Dit kan het

blootstellingsniveau over de totale werkperiode aanzienlijk verminderen.

De blootstelling aan trillingen verminderen.

Gebruik ALTIJD scherpe beitels, boren en zaagbladen.

Onderhoud de machine volgens deze instructies en houd hem goed gesmeerd (voor zover van toepassing).

Wordt de machine geregeld gebruikt, schaf dan toebehoren gegen trillingen aan.

Vermijd het gebruik bij temperaturen van 10^ of minder.

Plan de werkzaamheden zodate taken met veel trillingen over een aantalragen verspreid worden.

TOEBEHOREN

	WX641 WX641.1	WX642 WX642.1
Papierpons	1	1
Stofopvang box	1	1
32mm stofzuigingsadapter	1	1
35mm stofzuigingsadapter	1	1
Schuurpapier(60#)	2	3
Schuurpapier(80#)	2	3
Schuurpapier(120#)	2	3

Gebruik u schuurpapier zonder stofgaten, dan moet u er met de papierpons gaten in make. Gebruik 1/3 vel schuurpapier van de volgende maat:

Papiergrotte:

93*230mm zonder klittenband (alleen klem)

93*182mm met klittenband

Wij adviseren u alle accessoires te kopen in de winkel waar u het gereedschap heeft gekocht.

Kijk op de verpakking van het accessoire voor meer informatiek. Ook het winkkelpersoneel kan u helpen en adviseren.

SYMBOLEN

	Om het risico op letsels te beperken, moet u de gebruikershandleiding lezen
	Veiligheidsklasse
	Waarschuwing
	Draag oorbescherming
	Draag oogbescherming
	Draag een stofmasker
	Afgedankte elektrische producten mogen nicht bij het normale huisafvalterechtkomen. Breng deze producten waar möglichnestaar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente informatie en advies over het recyclen van elektrische apparatuur.

BEDIENINGSINSTRUCTIES

OPMERKING: Lees voor het gebruik

van het gereedschap aandachtig het

instructieboekje.

GEBRUIK VOLGENS BESTEMMING

De machine is bestemd voor het droog schuren van hout, kunststof, plamuur en gelakte oppervlakken.

ASSEMBLAGE EN BEDIENING

Actie	Afbeelding
MONTAGE
Schuurpapier verwijderen/aanbrengen	Zie A1,A2
Papierpons (Optioneel)	Zie B
De stofdoos gebruikenLet op:Om te verhinderendat het stof of vreemdelichamen in uw gezicht ofogen worden geworpen,mag de schuurmachinenooit worden gebruikt alsde stofopvangbak nichtgemonteerd is.	Zie C
De stofdoos legen-Voor doelgerichtergebruik kunt u de stofdooselke 5-10 minutes openen.	Zie D1, D2
De stofafzuigingsadaptergebruiken	Zie E, F
BEDIENING
De voeding aansluiten	Zie G
In- en uitschakelen	Zie H
Draaiknop voor variabelesnelheid (alleen voorWX642 WX642.1)	Zie I

AANWIZINGEN VOOR HET AFWERKEN VAN MATERIAL

Wordt de machine te heet, vooral als hij gebruikt
wordt bij lage snelheid, zet de snelheid dan op
maximum en lat hem 2 à 3 minutes draaien
zonder belasting om de motor af te koelen.

Gebruik de machine Niet langdurig met een lage snelheid. Gebruik algtd schuurpapier dat geschikt is voor het materiaal dat u schuurt.

Zorg ervoor dat het werkstuk stevig gemonteerd of vastgeklemd is zodayat het Niet kan bewegen.

ledere beweging van het materiaal kan de kwaliteit van het schuurwerk beinvloeden.

Start de schuurmachine voordat u schuurt en zet hem directuit als u klaar bent. Voor de beste resultaten schuurt u hout in de richting van de nerf.

Begin nicht met schuren als het schuurpapier nog nicht gemonteerd is.

Laat het schuurpapier Niet slijten. Het zal de voetplaat beschadigen. Schade aan de voetplaat worden Niet door de garantie gedekt.

Gebruik grof papier om ruwe oppervlakten te schuren, middelmatig papier om oppervlakken glad te make n en fijn papier voor de LASTe afwerking. Test de werkung zo nodig om afvalmaterial.

Gebruik alleen schuurpapier van goede kwaliteit. Het schuurpapier bepaalt de efficicntie van het schuren, Niet de kracht die u op het gereedschap uitoefent. Door overmatig veel kracht worden het schuren minder efficient en wordt de motor overbelast. Vervang het schuurpapier geregeld voor een optimale schuurefficiente.

ONDERHOUD

Trek de voedingskabel uit de aansluiting voordat u eventuele aanpassingen, reparatives of onderhoud uitvoert.

Dit elektrische gereedschap hoeft nicht extragesmeerd of onderhonden te worden.

Dit gereedschap bevat geen onderdelen waaraan de gebruiker onderhoud kan of moetuitvoeren. Gebruik nooit water of chemische reinigingsmiddelen voor het schoonmaken van uw elektrische gereedschap.Veeg het

schoon met een droge doek. Bewaar uw elektrische gereedschap algijd op een droge plek. Houd de ventilatiegleuven van de motor schoon. Houd alle bedieningselementen vrij van stof. Er+kunnen vonden zichbaar+zijn in de ventilatiegleuven. Dit is normala en leidt Niet tot beschadiging van uw gereedschap.

Is de voedingskabel beschadigd, dan要去 hij, om risico te voorkomen, worden verrangen door de fabrikant, zich vertegenwoordiger of een ander bevoegd persoon.

BESCHERMING VAN HET MILIEU

Afgedankte elektrische producten
mogen nicht bij het normale huisafval
terechtkommen. Breng deze producten
mogelijk aan een recyclecentrum bij u
buurt. Vraag de verkoper of de gemeente
natie en advies over het recyclen van
ische apparatuur.

CONFORMITEITVERKLARING

Verklaren dat het product
Beschrijving WORX Vlakschuurmachine
Type WX641 WX641.1 WX642 WX642.1(635-644-aanduiding van machinerie,kenmerkend voor Vlakschuurmachine)
Functie Oppervlaktematerialiaal verwijderen met een schuurmiddel

Overeenkomt met de volgende richtlijnen, 2006/42/EC 2011/65/EU 2014/30/EU

Standaards in overeenstemming met EN 60745-1 EN 60745-2-4 EN 55014-1 EN 55014-2 EN 61000-3-2 EN 61000-3-3

De person die bevoegd is om het technische bestand te compileren, Naam Russell Nicholson Adres Positec Power Tools (Europe)Ltd, PO Box 6242,Newbury, RG14 9LT,UK

Suzhou 2016/08/02
Allen Ding
Plaatsvervangend Chief Ingenieur, Testen en Certificering
