WT626 - Levigatrice vibrante WORX - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Levigatrice orbitale
Marca	WORX
Modello	WT626
Tensione nominale	230-240 V ~ 50 Hz
Potenza assorbita nominale	250 W
Velocità a vuoto	12 000 min⁻¹
Ampiezza di vibrazione	1,6 mm
Dimensioni della piastra di base	90 x 187 mm
Peso	2,0 kg
Livello di pressione sonora (LpA)	82,3 dB(A)
Livello di potenza sonora (LwA)	93,3 dB(A)
Valore di emissione di vibrazioni (ah)	5,391 m/s² (K=1,5 m/s²)
Classe di protezione	II (doppio isolamento)
Sistema di fissaggio della carta abrasiva	Autoadesivo (Velcro)
Dimensioni della carta vetrata	93 x 230 mm (morsetto) o 93 x 182 mm (autoadesivo)
Serbatoio per polvere	Sì, con perforatore per carta incluso
Adattatore per aspirazione polvere	32 mm e 35 mm (inclusi)
Velocità variabile	No (velocità fissa)
Impugnatura	Rivestimento soft grip
Manutenzione	Pulire con un panno asciutto; non usare acqua o prodotti chimici
Sicurezza	Indossare protezione per l'udito, occhiali di sicurezza e una maschera antipolvere
Ricambi / Riparabilità	Nessuna parte riparabile dall'utente; contattare il produttore

Domande frequenti - WT626 WORX

Che tipo di carta vetrata utilizzare con la levigatrice WT626?

Utilizzare carta vetrata da 93 x 230 mm per il bloccaggio a morsetto, o 93 x 182 mm per il sistema autoadesivo. I grani consigliati sono 60, 80 e 120.

Come installare e rimuovere la carta vetrata?

Per il sistema autoadesivo, allineare la carta sulla piastra e premere saldamente. Per rimuoverla, staccarla. Per il sistema a morsetto, allentare il morsetto, inserire la carta e serrare. Fare riferimento alle figure A1 e A2 del manuale.

La levigatrice WT626 ha una velocità variabile?

No, il modello WT626 ha una velocità fissa di 12 000 min⁻¹. I modelli WX642 e WX642.1 dispongono di velocità variabile (da 6 000 a 12 000 min⁻¹).

Come svuotare il serbatoio per polvere?

Svuotare il serbatoio ogni 5-10 minuti per un funzionamento ottimale. Aprire il serbatoio come indicato nelle figure D1 e D2, svuotarlo, quindi richiuderlo correttamente.

Posso usare un aspirapolvere con questa levigatrice?

Sì, utilizzare l'adattatore per aspirazione polvere fornito (diametri 32 mm e 35 mm) e collegarlo a un aspirapolvere compatibile. Vedere le figure E e F.

Qual è la procedura di accensione e spegnimento?

Collegare l'utensile, quindi far scorrere l'interruttore in avanti per l'accensione. Per lo spegnimento, far scorrere l'interruttore indietro. Vedere la figura H.

Come effettuare la manutenzione della levigatrice WT626?

Scollegare sempre l'utensile prima della manutenzione. Pulirlo con un panno asciutto. Non usare mai acqua o detergenti chimici. Mantenere pulite le fessure di ventilazione.

Quali precauzioni di sicurezza devo prendere?

Indossare sempre una protezione per l'udito, occhiali di sicurezza e una maschera antipolvere. Utilizzare l'utensile in un luogo ben ventilato e non utilizzarlo a temperature inferiori a 10°C.

Cosa fare se la levigatrice si surriscalda?

Se l'utensile si surriscalda, impostare la velocità al massimo (se variabile) e farlo girare a vuoto per 2-3 minuti per raffreddare il motore. Evitare un uso prolungato a bassa velocità.

Dove posso trovare accessori e ricambi?

Consigliamo di acquistare gli accessori nel negozio in cui hai acquistato la macchina. Per i ricambi, contattare il produttore o un centro di assistenza autorizzato. Non ci sono parti riparabili dall'utente.

MANUALE UTENTE WT626 WORX

1. CARTE ABRASIVE* (Vedere Figura A)

2. Accessori illustrati o descritti non fanno necessariamente parte del volume di segna.

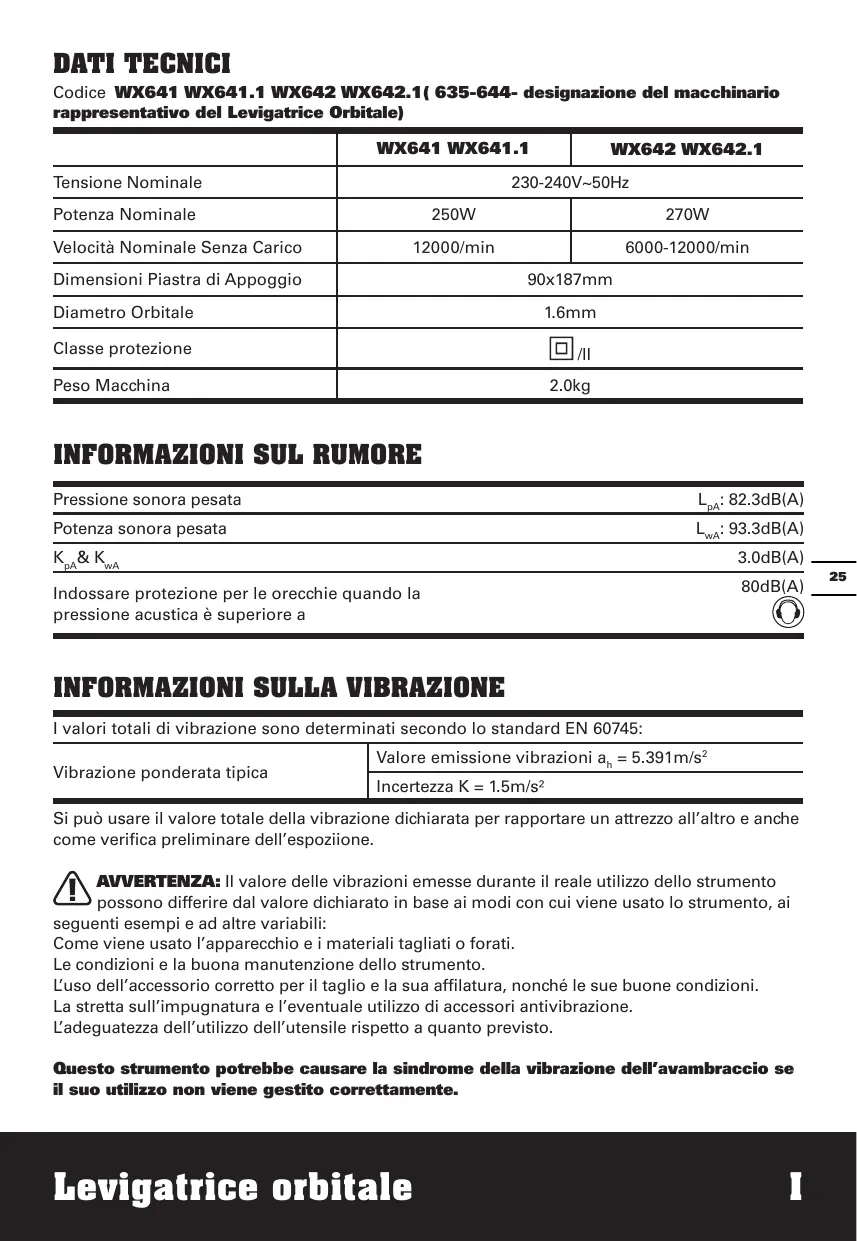

DATI TECNICI

Codice WX641 WX641.1 WX642 WX642.1( 635-644- designazione del macchinario rappresentativo del Levigatrice Orbitale)

	WX641 WX641.1	WX642 WX642.1
Tensione Nominale	230-240V~50Hz
Potenza Nominale	250W	270W
Velocità Nominale Senza Carico	12000/min	6000-12000/min
Dimensioni Piastra di Appoggio	90x187mm
Diametro Orbitale	1.6mm
Classe protezione	☐/II
Peso Macchina	2.0kg

INFORMAZIONI SUL RUMORE

Pressione sonora pesata	LpA: 82.3dB(A)
Potenza sonora pesata	LwA: 93.3dB(A)
KpA & KwA	3.0dB(A)
Indossare protezione per le orecchie quando la pressione acustica è superiore a	80dB(A)

INFORMAZIONI SULLA VIBRAZIONE

I valori totali di vibratione sono determinati secondo lo standard EN 60745:
Vibrazione ponderata tipica	Valore emissione vibrazioni ah = 5.391m/s2
	Incertezza K = 1.5m/s2

Si più usare il valore totale della vibrazione dichiarata per rapportare un attrezzo all'altro eanche come verifica preliminare dell'esposizione.

AVVERTENZA: Il valore delle vibrazioni emesse durante il reale utilizzato dello strumento è possono differire dal valore dichiarato in base ai modi con cui viene usato lo strumento, aiamenti esempí e ad altre variabili:

Come viene usato l'apparecchio e i materiali tagliati o forati.

Le condizioni e la buona manutenzione dello strumento.

L'uso dell'accessorio corretto per il taglio e la sua affilatura, nonché le sue buone condizioni.

La stretta sull'impugnatura e l'eventuale utilizzo di accessori antivibrazione.

L'adequatezza dell'utilizzo dell'utenile rispetto a quanto previsto.

Questo strumento potrebbe causare la sindrome della vibrazione dell'avambraccio se il suo utilizzo non viene gestito correttamente.

AVVERTENZA: Per essere precisi, una stima del livello di esposizione nelle attuali condizioni di utilizzo dovrebbeanche tenere contodi tute le partidelcico operativo,come le volte in cui lo strumento viene spento e il tempo in cui viene lasciato girare a vuoto sulla realmente fare il suo lavoro. Quito potrebberidurre significativamente il livello di esospzione sul periododi di lavorototale.

Un aiuto a minimizzare il proprio rischio di esposizione alle vibrazioni.

Usare sempre scalpelli, trapani e lame affidavit.

Conservare quello strumento sempre in conformità a quello istruzioni e mantenerlo ben lubricativo (dove appropriato).

Se lo strumento delve essere usato regolarmente, investire in accessori antivibrazione.

Evitare l'utilizzo dello strumento a temperature di 10^ o inferiori.

Pianificare il programma di lavoro in modo da suddividere i lavori che implicano le maggiori vibrazioni nell'arco di più giorni.

AGGRESSORI

	WX641 WX641.1	WX642 WX642.1
Perforatore Carta	1	1
Contenitore polveri	1	1
32mm Adattatore per l'aspirazione della polvere	1	1
35mm Adattatore per l'aspirazione della polvere	1	1
Carte Abrasive(60#)	2	3
Carte Abrasive(80#)	2	3
Carte Abrasive(120#)	2	3

Se si usa carta abrasiva priva di fori, è necessario praticarli servendosi dell'apposto perforatore. Utilizzare carta abrasiva in fogli da 1/3, avente le seguenti dimensioni:

Dimensioni carta:

93*230mm f per fissaggioenza chiusura a velcro (solo morsetto)

93*182mm per sistemi di fissaggio a velcro (hook & loop)

Si raccomanda di-acquistare tutti gli accessori nella stesso negozio in cui è stato acquistato l'attrezzo. Fare riferimento alla confezione dell'accessorio per altri dettagli. Il personale del negozio può aiutarvi e consigliarvi.

SIMBOLI

Per ridurre il rischio di lesioni, l'utente deve leggere il manuale di istruzioni

Doppio isolamento

Attenzione

Indossare protezione per le orecchie

Indossare protezione per gli occhi

Indossare una mascherina antipolvere

I prodotti elettrici non sonoettere gettati tra i rifiuti domestici. L'apprecchio da rottamare delve essere portato al centro di risciclaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di risciclaggio più vicino.

ISTRUZIONI DI FUNZIONAMENTO

NOTA: Leggere scrupolosamente il manuale delle istruzioni prima di usarezzo.

USO CONFORME ALLE NORME

La macchina è adatta per la levigatura a secco su superfici in legno, su materie plastiche, su superfici stuccate e su superfici verniciate.

Azione	Figura
ASSEMBLAGGIO
Inserimento e rimozione della carta abrasiva	Vedi Figura A1, A2
Perforatore carta (Opzionale)	Vedi Figura B
Riappicare la cassetta raccoglipolvere Attenzione: Per impedire che la polvere di levigatura o che altri oggetti estranei colpiscano la faccia o gli occhi, non tentare mai di usare la levigatrice senza installare il contentatore di raccolta della polvere.	Vedi Figura C
Svuotare la cassetta raccoglipolvere - Svuotare il raccoglitore ogni 5-10 minuto per ottenere una miglior效率enza.	Vedi Figura D1, D2
Uso dell'adattatore per l'aspirazione della polvere	Vedi Figura E, F
FUNZIONAMENTO
Collegare il cavo di alimentazione alla presa di corrente	Vedi Figura G
Avviare ed arrestare	Vedi Figura H
Selettore Velocità Variabile (solo per WX642 WX642.1)	Vedi Figura I

CONSIGLI PRATICI PER L'USO DELLA LEVIGATRICE

In caso di excessively riscaldamento, soprattutto quando la levigatrice viene usata a basse velocità, sare necessario augmentare al massimo la velocità facendola funzionare in assenza di carico per 2/3 minuti per raffreddare il motore. Evitare l'uso prolongato a velocità molto basse. Usare sempre carta abrasiva adatta al materiale che si desidera trattare.

Accertarsi sempre che il pezzo da lavorare sia fissato saldamente o serrato con morse onde prevenirne il movimento.

Qualsiasi spostamento del materiale potr'infatti prompressere la qualita del lavoro di finitura.

Avviare la levigatrice prima di iniziare il lavoro e spegnerla solo al termine dell'operazione. Per ottenere risultati di qualità superiore, levigare il legno seguendo il senso delle venature.

Non iniziare la levigatura perché aver prima insertito la carta abrasiva.

Impedire l'usura eccessiva della carta abrasive, onde evitare danni alla piastra di appoggio, fra altri non coperti da garanzia.

Utilizzare carta a grana grossa per lavori di sgrossatura e a grana fine per lavori di finitura. Se necessario, eseguire una prova di levigatura su materiale di scarto.

Si raccomanda di utilizzato solo carta abrasive di qualità.

La carta abrasiva è il pre-requisito della qualità della levigatura. Uno sforzo eccessivo potrebbe pregiudicare il risultato e provocare il sovraccarico del motore. Sostituire con regolarità la carta abrasiva ai fini del mantenimento dei livelli di efficienza della levigatrice.

MANUTENZIONE

Rimuovere la spina dalla presa di corrente prima di eseguire qualsi regolazione, riparazione o manutenzione.

L'attrezzo non richiede di lubrificazione o manutenzione aggiuntiva.

All'interno dell'attrezzo non ci sono parti riparabili da parte dell'utente. Non usare mai acqua o detergenti chimici per pulire l'attrezzo. Pulire con un panno asciutto. Immagazzinare sempre gli attrezzi elettrici in luoghi asciutti.

Tenere pulite le aperture di ventilazione del motore. Tenere puliti alla polvere tutti i controlli operativi. La formazione di scintille all'interno delle aperture di ventilazione, è un fenomeno normale che non create danni all'attrezzo.

Se il cavo d'alimentazione è danneggiato, delve essere sostituito dal produttore, il suo distributore o persona equivalmente qualificata per evitare pericoli.

TUTELA AMBIENTALE

I prodotti elettrici non possono
esseregettati tra i rifiuti domestici.

L'apparecchio da rottamare deve essere lo central di riciclaggio per un corretto alimento. Controllare con le autorità locali il rivenditore per localizzare il centro diaggio più vicino.

DICHIARAZIONE DI CONFORMITA

Dichiara che l'apparecchio,
Descrizione WORKX Levigatrice Orbitale
Codice WX641 WX641.1 WX642
WX642.1(635-644-designazione del macchinario rappresentativo del Levigatrice Orbitale)
Funzione Rimuovere il materiale sulla superficie usando un abrasivo medio

E conforme alle seguenti direttive, 2006/42/EC 2011/65/EU 2014/30/EU

Conforme a, EN 60745-1 EN 60745-2-4 EN 55014-1 EN 55014-2 EN 61000-3-2 EN 61000-3-3

Il responsabile autorizzato alla compilatione della documentazione tecnica,
Nome Russell Nicholson
Indirizzo Positec Power Tools (Europe)
Ltd, PO Box 6242, Newbury, RG14 9LT, UK

Suzhou 2016/08/02
Allen Ding
Vice capo ingegnere, testing e certificazione
