WT626 - Vibrationsslipmaskin WORX - Gratis bruksanvisning och manual

Produkttyp	Vibrationsslipmaskin
Märke	WORX
Modell	WT626
Märkspänning	230-240 V ~ 50 Hz
Märkupptagen effekt	250 W
Obelastat varvtal	12 000 min⁻¹
Vibrationsamplitud	1,6 mm
Basplattans storlek	90 x 187 mm
Vikt	2,0 kg
Ljudtrycksnivå (LpA)	82,3 dB(A)
Ljudeffektsnivå (LwA)	93,3 dB(A)
Vibrationsemissionsvärde (ah)	5,391 m/s² (K=1,5 m/s²)
Skyddsklass	II (dubbel isolering)
Fästsystem för slippapper	Självhäftande (kardborre)
Storlek på sandpapper	93 x 230 mm (klämma) eller 93 x 182 mm (självhäftande)
Dammbehållare	Ja, med medföljande pappershålslagare
Dammutsugets adapter	32 mm och 35 mm (medföljer)
Variabel hastighet	Nej (fast varvtal)
Handtag	Mjukt grepp
Underhåll	Rengör med en torr trasa; använd inte vatten eller kemikalier
Säkerhet	Använd hörselskydd, ögonskydd och dammmask
Reservdelar / Reparationsmöjlighet	Inga användarreparerbara delar; kontakta tillverkaren

Vanliga frågor - WT626 WORX

Vilken typ av sandpapper ska jag använda med slipmaskinen WT626?

Använd sandpapper i storleken 93 x 230 mm för klämning, eller 93 x 182 mm för det självhäftande systemet. Rekommenderade kornstorlekar är 60, 80 och 120.

Hur installerar och tar jag bort sandpappret?

För det självhäftande systemet: rikta in pappret på plattan och tryck fast ordentligt. För att ta bort, dra loss det. För klämsystemet: lossa klämman, sätt i pappret och dra åt igen. Se figur A1 och A2 i manualen.

Har slipmaskinen WT626 variabel hastighet?

Nej, modell WT626 har fast varvtal på 12 000 min⁻¹. Modellerna WX642 och WX642.1 har variabel hastighet (6 000 till 12 000 min⁻¹).

Hur tömmer jag dammbehållaren?

Töm behållaren var 5:e till 10:e minut för optimal drift. Öppna behållaren enligt figur D1 och D2, töm den och stäng den ordentligt.

Kan jag använda en dammsugare med denna slipmaskin?

Ja, använd den medföljande dammutsugsadaptern (diametrar 32 mm och 35 mm) och anslut till en kompatibel dammsugare. Se figur E och F.

Hur startar och stoppar jag maskinen?

Anslut verktyget, skjut strömbrytaren framåt för start. För stopp, skjut strömbrytaren bakåt. Se figur H.

Hur underhåller jag slipmaskinen WT626?

Koppla alltid bort verktyget före underhåll. Rengör det med en torr trasa. Använd aldrig vatten eller kemiska rengöringsmedel. Håll ventilationsöppningarna rena.

Vilka säkerhetsåtgärder bör jag vidta?

Använd alltid hörselskydd, skyddsglasögon och dammmask. Använd verktyget i ett väl ventilerat utrymme och använd det inte vid temperaturer under 10°C.

Vad gör jag om slipmaskinen överhettas?

Om verktyget överhettas, ställ in hastigheten på maximum (om variabel) och låt det gå obelastat i 2 till 3 minuter för att kyla motorn. Undvik långvarig användning på låg hastighet.

Var hittar jag tillbehör och reservdelar?

Vi rekommenderar att du köper tillbehör i butiken där du köpte maskinen. För reservdelar, kontakta tillverkaren eller en auktoriserad serviceverkstad. Det finns inga användarreparerbara delar.

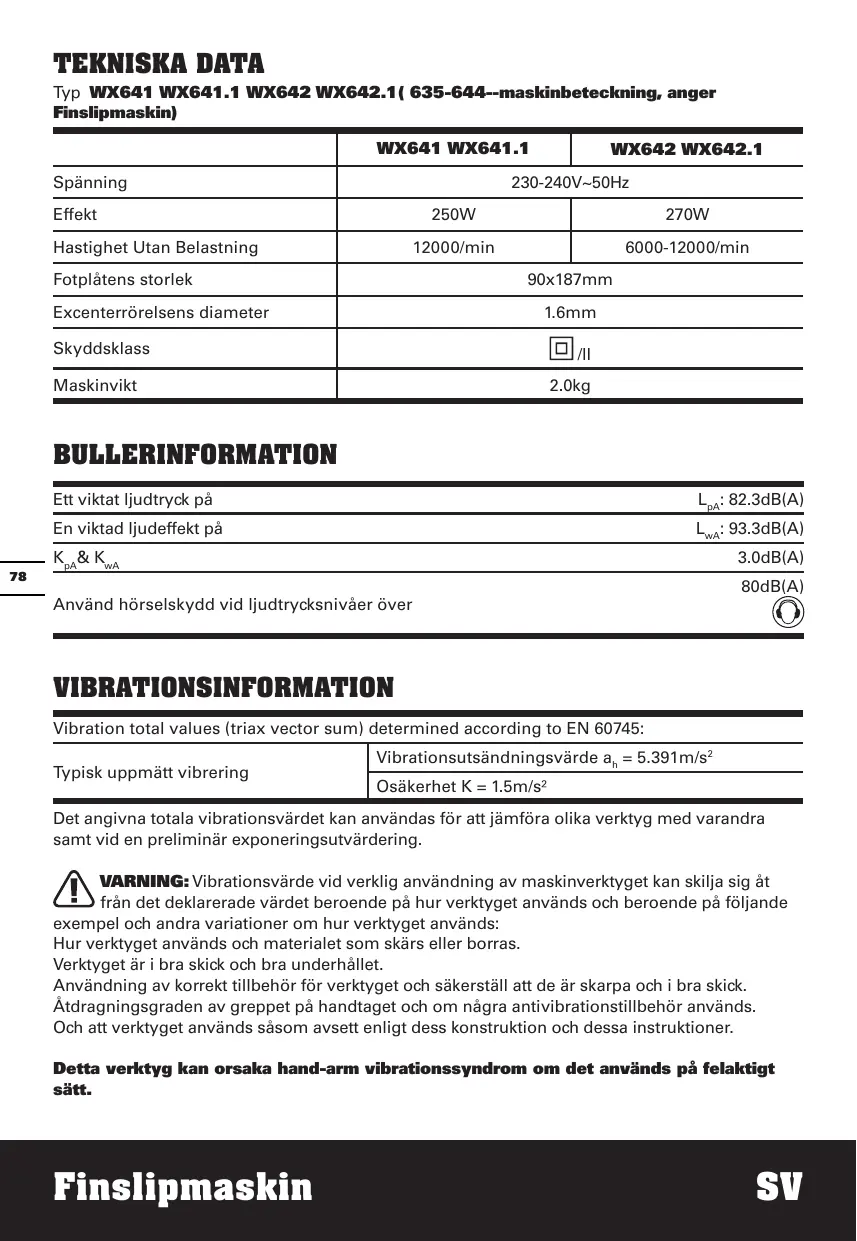

BRUKSANVISNING WT626 WORX

Ett viktat ljudtryck på L_pA : 82.3dB(A)
En viktad ljudeffekt på L_wA : 93.3dB(A) K_pA & K_wA 3.0dB(A)

Använd hörskénydd vid ljudtrycksnivåer over 80dB(A)

VIBRATIONSINFORMATION

Vibration total values (triax vector sum) determined according to EN 60745:
Typisk uppmätt vibrering	Vibrationsutsändningsvärde ah=5.391m/s2
	Osäkerhet K = 1.5m/s2

Det angivna totala vibrationsvärdet kan användas for att jämföra oika verktyg med varandra samt vid en preliminär exponeringsutvärdering.

VARNING: Vibrationsvärde vid verklig användning av maskinverktyget kan skilja sig Åt frän det deklarerade värdet beroende på hur verktyget används och beroende på följande pel och andra variationer om hur verktyget används:

Hur verktyget används och materialet som skärs eller borras.

Verktyget ar i bra skick och bra underhallet.

Använding av korrekt tillbehör für verktyget och sakerställ att de ar skarpa och i bra skick. Åtdragningsgraden av greppet på handtaget och om nagra antivirusribationstillbehör används. Och att verktyget används sösom avsett enigt dess konstruktion och dessa instructioner.

Detta verktyg kan orsaka hand-arm vibrationssyndrom om det anecdotes på felaktigt satt.

WARNING: For att vara korrekt bör en beräkning av exponeringsniván under verkliga forhällanden vid användning och sas às med für alla delar av hanteringscykeln sásom tiden när verktyget ar avstängt och när det körs på tomgang utan att utföra nagot arbete. Detta kan betydligt minska exponeringsniván over den totala arbetsperioden.

Hjälp für att minimera risken für vibrationsexponering.

Använd ALLTID skarpa mejlar, borrar och blad.

Underhäll verktyget i enliget med dessa instruktioner ochhall det vãsmort (dar sa behövs).

Om verktyget ske användas regelbundet, investera i antivibrationstillbehör.

Undvik att använda verktygen i temperaturer på 10^ aller lagre.

Planera ditt arbetsschema for att sprida ut anvanding av kraftigt vibrerande verktyg over flera dagar.

TILLBEHÖR

	WX641	WX641.1	WX642
Pappershåslag	1		1
Dammlåda	1		1
32mm dammextraktionsadapter	1		1
35mm dammextraktionsadapter	1		1
Slippapper(60#)	2		3
Slippapper(80#)	2		3
Slippapper(120#)	2		3

Om du har slipppapper utan dammhål maste du använda pappersháslaget für att góraḥl. Använd 1/3 av slipppapper med foljande storlek:

Storlek på slippapper:

93*230mmutanhakeochogla(endastklamma)

93*182mm med hake och klämma

Vi rekommenderar att du koper alla dina tillbehör frän sama affär)där du köpte verktyget.

Se avsnittet med arbetstips ienna bruksanvisning ell er tillbehorets forpackning for mer information. Affarspersonalen kan ocksa hjälpa dig och ge dig råd.

SYMBOLER

	Für att minska risiken für skador måste användaren lasa bruksan-visningen
	Dumbel isolering
	Varning
	Använd hörskénydd
	Använd skyddsglasögon
	Använd skyddsmask mot damm
	Uttjänade elektriska maskiner fär inte kasseras som hushållsavfall. Använd Återvinningsfaciliteter om det finns tillgängligt. Kontrollera med din Återförsäljare erller vilka lokala foreskrifter som foreligger.

ANVÄNDARHANDLEDNING

OBS: Innan du anvander verktyget, lasa nogaigenom braupsanvisingen.

ÄNDAMÄLSENLIG ANVÄNDNING

Elverktyget ar avsett for torsslipning av tra, plast, spackelmassa samt lackerade ytor.

MONTERING OCH DRIFT

Åtgård	Figur
MONTERING
Anpassande & Avlågsnande av Sandpapper	Se Fig A1, A2
Pappershåslag (Valfri)	Se Fig. B
Så här sätt dammboxen på plats Obs: Förhindra att slipdamm eller främmande foremål kastas i ansiktet eller ögonen, använd aldrig slipmaskinenutan att dammboxen är ordentligt installerad.	Se Fig. C
Så här toms dammboxen -Töm dammboxen var 5-10 minut für effektivare drift.	Se Fig. D1, D2
Använda dammextraktionsadaptern	Se Fig E, F
ANVÄNDARHANDLEDNING
Anslutning av ström	Se Fig. G
In- och urkoppling	Se Fig. H
Variabel hastighetskontroll (endast für WX642 WX642.1)	Se Fig. I

ARBETSTIPS FÜR FINSLIPMASKINEN

Om elverktyget blir for varmt, särskilt nar det körts med låg hastighet, sätt upp hastigheten till max.-hastighet och kör maskinen utan last i 2-3 minutesfor att kyla motorn. Undvik att köra maskinen länge med mycket låg hastighet.

Använd alltid slippapper som är avsett für det material du slipar.

Se alltid till att arbetsstcyket halls erer klams fast ordentligt sa att det inte kan rora sig.

Varje rorelse av arbetsstcket kan paverka slipningens ytkvalitet.

Starta slipmaskinen innan du börjar slipsa och stäng av den after det att du slutat slipsa. För bösta resultat, slipsaträ fibreriktningen.

Förðk inte börja slipningen utan att ha satt i slippappret.

Se till att slippappret inte lossar. Det skadar fotplaten. Garantin omfattar inte forslitning och repor i fotplaten.

Använd grovt slippapper für slipning av grova ytor, mediumslippapper für slata ytor och fint slippapper für finputsning. Prova gärna Först på kasserat material.

Använd endast slippapper av god kvalitet.

Slipeffekten beror på slippappret inte på hur hårt du trycker på slipmaskinen. Onödig stor kraft minskar slimeffekten och kan überbelasta motorn. Byt slippappret regelbundet säär slimeffekten alltid optimal.

UNDERHÄLL

Ta bort pluggen fran hällaren innan du gör nagra anpassninger, servis uller underhãll.

Ditt verktyg kraver inte extra smörjning aller.
underhalb.

Det finns inga delar som kan repareras av användaren i verktyget. Använd aldrig vatten eller kemiska medel for att rengöra verktyget. Torka rent med en torr trasa.

Förvara alltid verktyget på en torr plats. Håll motorns ventilieringsöppninger rena. Håll alla arbetskontroller fria frän damm. Ser du gnistor i ventilieringsöppningarna, är det normalt ochkommen inte att skada till verktyg.

Om strömkabeln År skadad och att undvika fara, måste den ersättas av tillverkaren, servis agenten eller liknande kvalifiserad person.

MILJÖSKYDD

Uttjänade elektriska maskiner fär inte kasseras som hushållsavfall. Använd atervinningsfaciliteter om det finns

tillgangligt. Kontrollera med din Återförsäljare erler vilka lokala foreskrifter som foreligger.

DEKLARATION OM ÖVERENSSTÄMMELSE

Vi,

POSITEC Germany GmbH

fökrlar att denna produit,

Beskrivning WORX Finslipmaskin

635-644- maskinbeteckning, anger Finslipmaskin)

Funktion Avlagsnande av ytmaterial med ett slipande medium

Uppfyller foljande direktiv,

2006/42/EC

2011/65/EU

2014/30/EU

Standarder overensstämmer med

EN 60745-1

EN 60745-2-4

EN 55014-1

EN 55014-2

EN 61000-3-2

EN 61000-3-3

Personen som godkänts att sammanställa den tekniska filen.

Namn Russell Nicholson

Adress Positec Power Tools (Europe)Ltd, PO Box 6242,Newbury, RG14 9LT,UK

Suzhou 2016/08/02

Allen Ding

Vice chefsingenjör, tester och certificering

1. DRSNO STIKALO ZA VKLOP/IZKLOP
2. ROCAJ Z MEHKO OBLOGO
3. POSODA ZA PRAH*
4. ODTOÇNI KANAL ZA PRAH
5. VZMETNO PRITRDIGO
6. ZAKLEP VZMETNEGA PRITRDILA
7. OSNOVNA PLOŠCA
8. SPONKA ZA BRUSNI PAPIR
9. GUMB ZA NADZOR HITROSTI (LE PRI WX642 WX642.1)
10. LUKNJAC ZA PAPIR*
11. ADAPTER KANALA ZA PRAH (A: NOTRANJI PREMER 35mm B: NOTRANJI

PREMER 32mm)*

1. BRUSNI PAPIR* (Gleje Sliko A)

2. Pri standardni dobavi niso vkliquenci vsi prikazani dodatki.

TEHNIČNI PODATKI

Vrsta WX641 WX641.1 WX642 WX642.1( 635-644- oznaka strojčka predstavlja brežični vrtalnik)

	WX641 WX641.1	WX642 WX642.1
Napetost	230-240V~50Hz
Moč	250W	270W
Št. vrt. brez obretenitve	12000/min	6000-12000/min
Velikost plošće	90x187mm
Premer kroženja	1.6mm
Razred zaščite	☐/II
Teža strojčka	2.0kg

PODATKI O HRUPU
