GEBRUIKSAANWIJZING RECTANGULAIRE L.4.5 X L.2.5 X H.1.4 M UBBINK

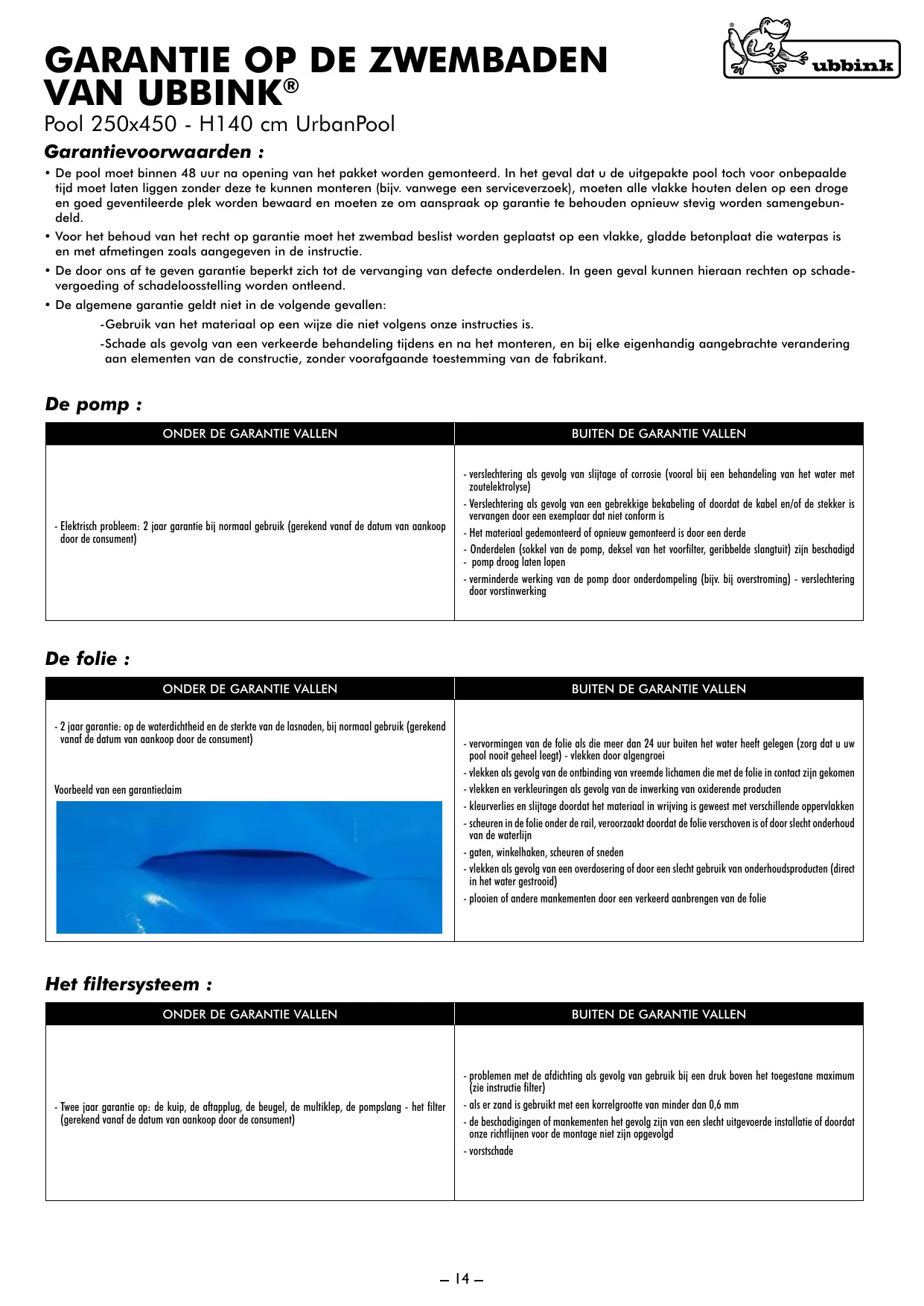

VAN UBBINK® Pool 250x450 - H140 cm UrbanPool Garantievoorwaarden : + De pool moët binnen 48 uur na opening van het pakket worden gemonteerd. In het geval dat u de uitgepakte pool toch voor onbepaalde tijd moet laten liggen zonder deze te kunnen monteren (bijv. vanwege een serviceverzoek}, mosten alle vlakke houten delen op een droge en goed geventileerde plek worden bewaard en moeten ze om aanspraak op garantie te behouden opnieuw stevig worden samengebun- deld. + Voor het behoud van het recht op garantie moet het zwembad beslist worden geplaatst op een vlakke, gladde betonplaat die waterpas is en met afmetingen zoals aangegeven in de instructie. + De door ons af te geven garantie beperkt zich tot de vervanging van defecte onderdelen. In geen geval kunnen hieraan rechien op schade- vergoeding of schadeloosstelling worden ontleend. + De algemene garantie geldt niet in de volgende gevallen: -Gebruik van het materiaal op een wijze die niet volgens onze instructies is. -Schade als gevolg van een verkeerde behandeling tijdens en na het monteren, en bij elke eigenhandig aangebrachte verandering aan elementen van de constructie, zonder voorafgaande toestemming van de fabrikant. De pomp : ONDER DE GARANTIE VALLEN | BUITEN DE GARANTIE VALLEN =versechtering als gevolg van sltage of corosi [voora bi een behandeling van het water met zoutelekrohyse) - Verslechering als gevolg van een gebrekkige bekabeling of doordat de kabel en/of de stekder is vervangen door een exemplaar dat niet “onfomm is - Het mteriaal gedemonteerd of opnieuw gemonteerd is door een derde = Onderdelen (sokkel van de pomp, deksel van het voorfter, geribbelde slangtuit) in beschodigd = pomp droog laten lopen = verminderde werking van de pomp door anderdompeling (bi. bi verstroming) - verslechtering door vorstinwerking = Elekrisch probleem: 2 joor garantie bi normaal gebrik {gerekend vanaf de datum van aankoop door de consument) De folie : ONDER DE GARANTIE VALLEN | BUITEN DE GARANTIE VALLEN - jar garanti: op de waterdichthed en de terke van de asnaden, bi normaal gebruik{gerekend vanaf de datum van aankoop door de consument) = vervormingen van de folie als die meer dan 24 uur buiten het water het gelegen (zorg dat u uw pool nooi geheël leg) lekken door algengroeï =slkken als gevolg van de ontbinding van vreemde lichamen die me de fole in conta zin gekomen Voorbeeld van een garantieclaim - vlekken en verkleuringen als gevolg van de inwerking van oxiderende producten - kleurverlies en slijtage doordat het material in wrijving is geweest met verschillende oppervlakken - scheuren in de folie onder de rail, veroorzaakt doordat de folie verschoven is of door slecht onderhoud van de waterlijn - gaten, winkelhaken, scheuren of sneden = vlekken als gevolg van een overdosering of door een slecht gebruik van onderhoudsproducten [direct in het water gestrooid) = plooien of andere mankementen door een verkeerd aanbrengen van de folie Het filtersysteem : ONDER DE GARANTIE VALLEN | BUITEN DE GARANTIE VALLEN = problemen met de afdichting als gevolg van gebruik bij een druk boven het toegestane maximum Lie instructie filter) = Tee joar garantie op: de kuïp, de aftapplug, de beugel, de multiklep, de pompslang - het filter |_- als er zand is gebruikt met een korrelgrootte van minder dan 0,6 mm gerekend vanaf de datum van aankoop door de consument) = de beschadigingen of mankementen het gevolg zip on een slecht uitgevoerde instllatie of doordat onze richilijnen voor de montage niet zin opgevolgd vorstschade

De houten constructie : Hout is een natuurlijk blijvend materiaal Hout seen natuurtk material en kan doardoor alt ongerechtighedenvertonen. Een aantal daarvan is normal en kan geen enkel kwoad.Deze in dan ook itgesloten van de garantie, omdat ze van geen enkele imdoed in op de bestendigheid en duurzaamheid van vu pool. Groeven Hars Kleurverschillen Nerven en lange kwasten Ronde kwasten Van autoclaafbehandeling achtergebleven producten Oppervlakkige schimmels Groeven, spleten en scheuren Hout kan krimpen en uitzetien door de wisselende inwerking van vocht en temperatuurverschillen. Wanneer het droog wordt, krimpt het onregelmatig waardoor er groeven in verschinen. Die kunnen er soms best indrukwekkend uitrien, maar toch doen ze geen enkele afbreuk aan de mechanische eigensthappen en de bestendighed van het produa. Naar buiten komende hars Bij de autoclonfbehandeling van harshoudende substantes kan de afwisseling van leegte en druk ervoor zorgen dat aon de buitenkant van het hout Klewerige stukjes hars verschiinen. Wegholen daarvan kan door het met een geschikt stuk gereedschap voorzichtig los te krabben. Kleurverschillen Elke houtsoort vertoont altid kleurverschillen. Doordat het hout wordt blootgesteld aan UV-stralen, worden de kleuren duidelijk afgezwakt. Kwasten in het hout Kwasten in het hout geven aan waar er aan de boomstam taken hebben gezeten. Het hout dat wij gebruiken is erop geselecteerd dat er zo weinig en zo klein mogelijke kwasten in zitien. Van autoclaafbehandeling achtergebleven producten Hout dat een autoclaafbehandeling heeft ondergaan vertoont aan de buitenkant vaak wit- of groenachtige sporen, die in de loop der tijd verdwijnen. Oppervlakkige schimmels Hout is vatbaar voor schimmelvorming als gevolg van microscopisch Meine paddenstoelen. Dit verschinsel doet zich voor aan het opperviak en wordt verstekt door warmie,vochtinwerking en een gebrek aan ventilatie en kenmerkt zich door vlekken met kleuren die lopen van licht tot donkerblauw. Gewoon even afvegen of het hout aan de buitenlucht blootstellen volstaat al om er vanaf te zijn. We wijzen er nogmaals op dat houtdelen die behandeld ziin volgens Mosse 4 goed beschermd zin tegen schimmelkorming. Extra behandelingen Er zin voor het hout van uw pool van UBBINK® geen extra behandelingen of toepassingen van beschermende producten nodig. Door blootselling aan UV.sralen za het hout in loop van de td een beetje grisachtig worden, zonder dat dit abreuk doet aan de duurzaamheid ervan. U kunt al u lever de originel kleur wilt behouden alé nog een laog microporeuze houtbeïts aanbrengen, mis die geschikt is voor gebruik in combinatie met een autodoafhehandeling. Opslag en monteren van uw pool Als u uw zwembad niet meteen wenst te monteren, moet het pakket neties worden opgeslagen, zonder het uit te pakken, op een koele en goed geventileerde plek, en anders in elk geval goed beschermd tegen de weersinvloeden en de inwerking van de zon. In het geval het niet te vermijden was dat u uw pool vitpakte, moet u het pakket absoluut weer dichtmaken, met de laïten platgelegd en het geheel opnieuw stevig samengebundeld. Het zwembad moet viterlijk 48/72 uur na opening van het pakket zijn opgebouwd. ONDER DE GARANTIE VALLEN | BUITEN DE GARANTIE VALLEN = kleurveranderingen in het hout door inwerking van het klimaat = natvurlike vervormingen (spleten, kwasten en Kleine scheurtjs die in het geheel niet van invloed zijn op de mechanische weerstand van het hout) - onvolkomenheden die niet van invloed zijn op de sterkte van de construdtie: naar buiten komende hars, kleurverschillen aan de balken, van autodaafbehandeling achtergebleven producten die het hout een groenachtige glans geven en oppervlakkige grijze/warte “himmels door te weinig ventilatie van de verpakte constructie. = fouten bij de montage of opslag die een vervorming van de wandelementen tt gevolg hebben [mon- tage vitgevoerd lang nadat heï pakket geopend wos, zonder dat het opnieuw werd samengebundeld) = vervorming van de balken door de waterdruk zonder gevolgen voor de mechanische weerstand van het zwembad = vervorming van de construdie als gevolg van de montage op een verkeerde fundering = verslechtering van de construtie als gevolg van een gedeeltelik ingegraven of een verkeerd inge- groven plaatsing (waterdichie folie en opvulling met grind verplicht) - verslechiering van de constructie als gevolg van een behandeling van het hout met waterafstotende producien waardoor het hout niet kan ademen: teer, vernis, beitsen… = breuken in of het ontbreken van lipjes van minder dan 30 cm die niet van invloed zin op de metha- nische weerstand van het bad lie verrormingen waardoor ht in lkaargrpen van de balken iet wordt bemociikt 15 Jaor garantie op inwerkäng door houtworm (gerekend vanaf de datum van aankoop door de consument) bij plaaïsing op een viakke fundering van beton die waterpas is

After Sales service UBBINK® Pool 250x450 - H140 cm UrbanPool BELANGRIJK: de aftersales loopt uitsluitend via de verkooppunten. k te kunnen maken op de garantie: js. van het beschadigde onderdeel s hieronder op de juiste wize ingevuld x = Nummer dat staat op de handleiding Nummer dat staat op de witte hoes Nummer dat staat op de verpakkingsdoos Winkel: Klant: Plaats: Adres: Contactpersoon afdeling Plaats: Tel. (direct): Tel.:

+ Principe van het halfingebouwde of ingebouwde zwembad Ga eerst na of u alle onderdelen in uw bezit heeft voordat u met de montage begint. BELANGRIJK: Als u ervoor kiest het zwembad half in te bouwen, dan dient u de pomp en de filterinstallatie op hetzelfde niveau onder de grond te plaatsen als het zwembad, in een gesloten en waterdichte ruimte. Om een correcte werking te garanderen dient de filterinstallatie zich altijd onder het waterniveau te bevinden ATTENTIE: in verband met verdrinkingsgevaar dient u een halfingebouwd zwembad, voordat u het voor de eerste maal met water vukt, uit te rusten met veiligheidssystemen volgens de in uw land geldende normen À Beveitig de zijwanden tijdens de graafwerkzaamheden. 1 Houten constructie van het bad 2 Vermalen grind rondom het bad 3 lsoatiefolié HDPE 4 Betonphat

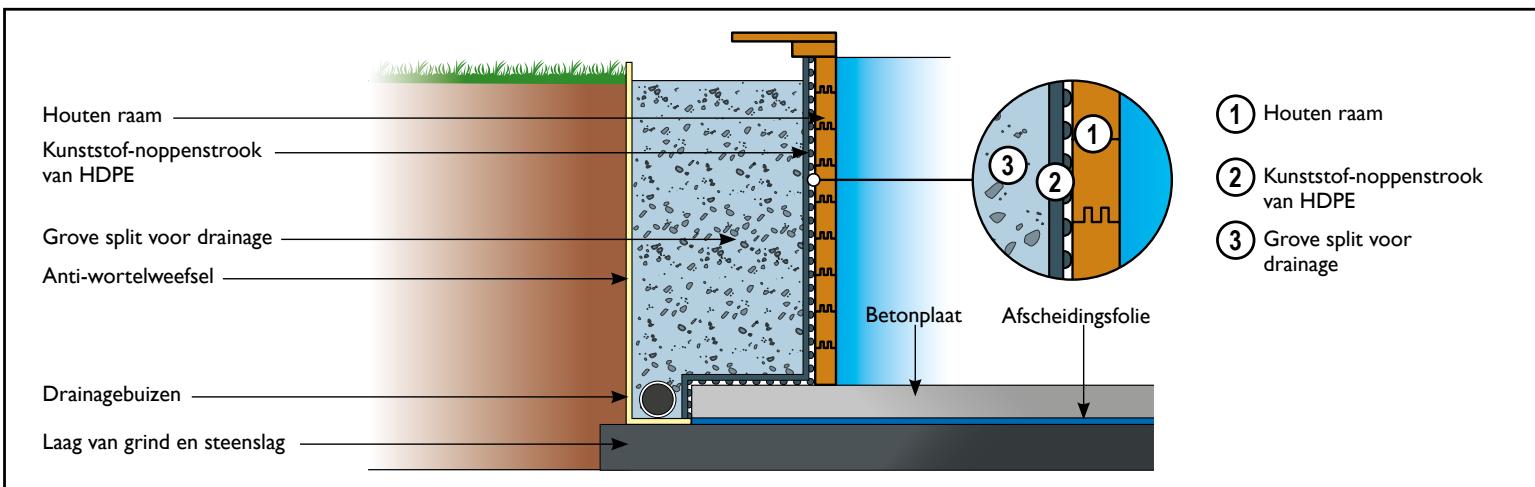

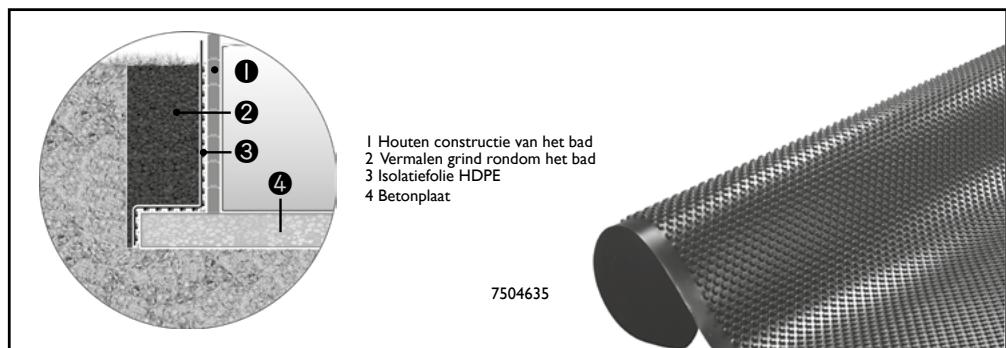

+ Aanbrengen van de waterdichte folie (niet meegeleverd) om het regenwater af te voeren. De hoogte van de folie moet overeenkomen met de diepte van de kuil. + De noppenzijde wordt tegen de houten structuur aangelegd om een luchtspleet te creëren tussen de natte afgravingskant en de zwembadwanden. De noppenstructuur zorgt voor een gunstige verdeling van de druk op de afgraving en een lagere puntbelasting (drukvastheid 250 kN/m:.) + Vul de pool met water voordat u de rand ervan ophoogt met grindzand. De rand rondom het bad opvullen met grindzand. Pas er hierbij voor op dat u de constructie aan de rand van de kull niet vervormt. voor drainage Grove split voor drainage Betonplaat \ Kunststof-noppenstrook van HDPE Manu Ee grand Drainagebuizen Laag van grind en steenslag g CD Houren raam @] Kunststof-noppenstrook van HDPE Houten raam Kunststof-noppenstrook van HDPE Grove split voor drainage Grove split voor drainage Anti-wortelweesel nplaat Afscheidingsfolie Drainagebuizen Laag van grind en steenslag _34-

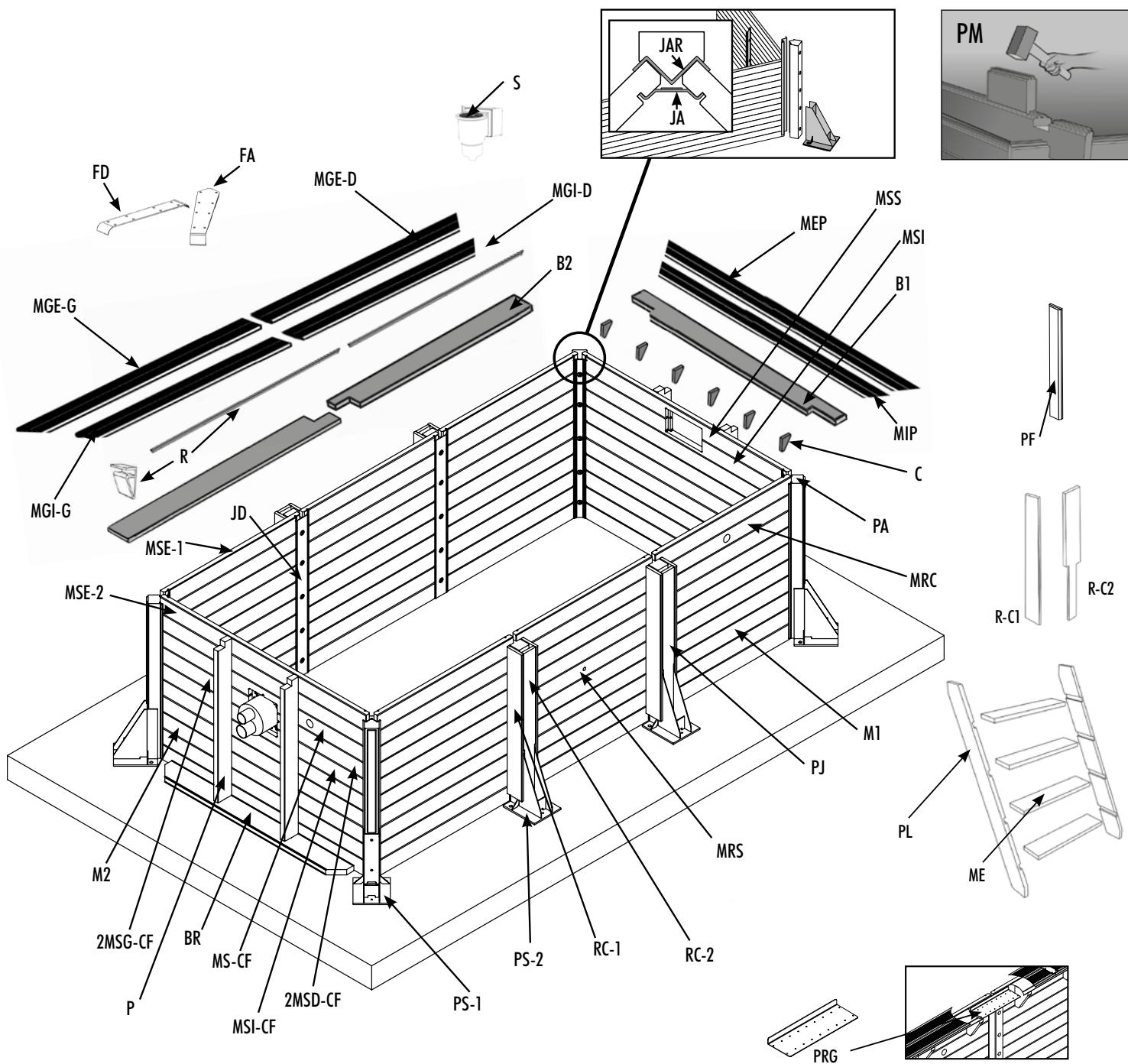

Controleer alvorens met de werkzaamheden te beginnen of u inderdaad alle benodigde onderdelen in huis hebt, uitgaande van de onderdelenlijst op biz. 9. + De aanwezigheid van een betonnen fundering is een voorwaarde voor het verkrijgen van garantie. Dikte: Zorg ervoor dat de fundering volkomen egaal en waterpas is. imaal 20 cm. KORT OVERZICHT: ©Q - Orbous van de wanden Alle instructies in deze gebruikshandieïding die betrekking hebben op elektrische installaties (elektriciteitskast, tegenstroomsysteem, filtersysteem, zwembadspot en warmtepomp) zijn uitsluitend ©@ - Vocrberciden van de wanden bedoeld voor gekwalificeerde elektromonteurs. [2] - Plaatsen van de versterkingsranden en de draagsteunen [4] - Aanbrengen van vilt en folie aan onderzijde @ -Uisnede voor de tegenstroominstallatie @ -Uisnede voor de instroomopeningen, de aansluiting en de skimmer C7] - Uitsnede maken voor en aanbrengen van de spot

6 - Aanbrengen van de balken en afwerken met geanodiseerd aluminium

[9] -Trappen © - Aansluiten van de tegenstroominstallatie © -Aansiuiten van de filerinstallatie @ -Ansluiten van de warmtepomp @ -Asnsiuiten van de automatische bodemzuiger. (De Poolcleaner is als extra leverbaar en niet in de levering inbegrepen) @ - clekrriciteitskast © - De tegenstroominstallatie gebruiken Opbouw van de wanden + Plaats het zwembad 0 dat de overheersende windrichting op de opening van de skimmer(s) gericht is, zodat deeltjes aan de opperviakte optimaal worden weggeblazen. la - Plaats de houten palen in de metalen sokkels. Er zijn korte (PS1) en lange (PS2) metalen sokkels , dus let erop dat u ze allemaal in de juiste positie zet! Ib - Maak de eerste rij balken waterpas. De lipjes dienen om de balken correct uit te lijnen als ze met elkaar worden verbonden, maar als ze afwezig zijn of Kleine scheurtjes vertonen heeft dat geen gevolgen voor de mechanische weerstand van het hout of voor de stevigheid en de bouw van het zwembad. Ie - Houdt de balken op hun plaats met behulp van de metalen staanders (recht en gehoekt). Bevestig deze met de onderste slotbout 12 x 160 zonder ze helemaal vast te schroeven. Schroef alle slotbouten van 12 * 160 uit de zakjes J en K vast, voor de metalen sokkels, en die van 12 * 120 in het bovenste stuk van de palen. Id - Ga verder met het bevestigen van de balken met gebruikmaking van het daarvoor bedoelde hulpstuk. le - 1f- Plaats de balken voor de tegenstroominstallatie in de rijen 6/7/8 tegenover de skimmer. Plaats de onderste en bovenste balken van de skimmer in de rijen 9/10 tegenover de tegenstroominstallatie. Plaats de balk voor de Pool Spot op de 6de rij op een wand rechts of links van de skimmer. Plats de balk voor de aansiuiting op de Bde rij op een wand rechts of links van de skimmer. Ig - Zet de rest van de balken op hun plaats. 1h - Controleer of de onderste en bovenste balken van de skimmer goed zijn uitgeliind, en doe dat o0k voor de balken tegenover de tegenstroominstallatie. li -Het is noodzakelijk de uitlining van de keggen (kalklijn) en de diagonalen (lint van 10 m) te controleren;A = B 1j - Draai de bouten op de staanders allemaal aan. Ik - Bereid het doorboren van de bovenste balken voor en let daarbij op de kanten. 11- Boor het centrale gat (diam. 8 mm), sla er de eerste verankeringspen van 8 x 90 in en schroef alles vast. Boor dan de overige gaten (diam. 20 mm), sla er de verankeringspennen van 20 x 160 in en schroef ze vast. Herhaal dit voor elke sokkel. 1m - Spijker de afdekplanken vast tegen de palen. Doe hetzelfde met de bekleding van hout RC-I en RC-2. [2] Plaatsen van de versterkingsranden en de draagsteunen 22 - Zet eerst de mggeleverde metalen plat PRG met schroeven ast ander de steunplanken, Plats de horizontale versterkingsband op gelike hoogte als de bovenrand äan de buitenzijde van de constructie. Maak de rand waterpas en schroef deze vanuit de binnenzijde van het zwembad vast, totdat de schroefkoppen in het hout verzonken zijn. 2b - Boor drie gaten voor met een diameter van 6 mm (op de hocken). 2c - Maak de gaten over een diepte van 45 mm groter, met behulp van een speedboor met een diameter van 12 mm. Schrocf de planken vast met drie schroeven van 6*90.

24 - Boor drie gaten voor met een diameter van 3 mm en schroef ze aan de planken vast met drie schroeven van 6*90 mm.

2e - Plaats de draagsteunen en let op de richting (boven-onder). Meet de posities ervan uit, maak boorgaten en schroef alles vast, tot de koppen van de schroeven in het hout verzonken zijn. 2f- Schroef de horizontale versterkingsrand vast aan de draagsteunen. C3] Voorbereiden van de wanden 32 : Haal ee schroeven met ronde kop ui het zakje dat met de skimmer worde mecgeleverd en schroef er de mond van de skimmer mee vast op de bovenste blk. 3b - Installeer de buitenste vierkante pakking, samen met de behuizing van de skimmer. 3c - Haal acht schroeven met ronde kop uit het zakje dat met de skimmer is meegeleverd en schroef er het geheel stevig mee vast zodat het waterdicht is. {Vastschroeven met de hand). 3d - Pakkingen. Plats een rechthoekige pakking op Plaats een rechthoekige pakking op het frame van de skimmer en zorg ervoor dat deze goed vastzit. Leg bij de instroomopening en de aansluiting de pakking van kurk (A) tegen de wand aan en plaats daar dan een van de twee witte ronde pakkingen (B) overheen en controler ook of die daar goed vast zitten. 3e - Schroef de steunplaat van de tegenstroominstallatie met de 24 meegeleverde rvs schroeven van 4x35mm van achteren vast aan het gefreesde frame 3f- Boor de benodigde gaten in de strips (3 cm van de uiteinden en vervolgens om de 20 cm ongeveer) De rail van een wand kan uit verschillende delen bestaan die tegen elkaar aan zijn gelegd. 3g - Rol het vilt voor de wand uit. ters of scherven À Zorg voordat u verder gaat met de volgende stap dat de betonnen fundering zorgvuldig wordt aangeveegd en dat spl wanden met schuurpapier worden weggewerkt zodat alle steunen er precies en glad op kunnen aansl 3h - Plaats de kunststof rail op het vile gelik met de bovenste plank. Al Schroef de eerste ral var de bokleding vase mer de roestvristaien schroeven (4x40). 3j - Snijd de V:vormige rail bij de hoeken gedeeltelijk door, zodat u het profiel kunt verbuigen. Zet de hoëk aan beide zijden op 3 cm met een schroef vast en schroef vervolgens ook de hele rail vast. 3k - Snijd de stukken van het vilt die uit het frame steken era. 31 - Ga op dezelide manier te werk bij de afvoer, de aansluiting voor de borstel en het frame voor het tegenstroomzwemmen. 3m - Installer de behuizing voor het cegenstroomawemmen op de bevestigingsplaat met behulp van de meegeleverde 5»20mm roestvristalen schroeven, de rngen en de moeren. Attentie: de behuizing voor de tegenstroominstallatie moet zo worden gemonteerd dat de uitlaat van 75 mm @ bovenaan komt en de uitlaat van 90 mm @ daa- ronder. 10C pagina 52.

Aanbrengen van vilt en folie 4a -Leg het beschermvilt op de bodem. 4b - Snijd het beschermende vil op maat met behulp van een stanleymes of een schaar. 4c - Breng de folie aan bij een buitentemperatuur van tussen de 20 en de 25° C. 4d - Doe dit zo dat de hoeken van de folie samenvallen met de hoeken onderaan het zwembad. 4e - Haak de folie in de uitsparing van de rail. 4f - Breng het klemprofiel aan over de gehele rand van het zwembad. Begin daarbij vanaf het midden van de wand. 4g - Trek de folie zo strak mogelijk. 4h -Vul het bad tot het water erin 2 cm hoog staat. Ai-Trek de nog overgebleven plooien glad en vul het bad dan verder op met water, tot dit 5 cm onder de tegenstroominstallatie is komen te staan 6 Uitsnede voor de folie en de tegenstroominstallatie Sa - Installeer de pakking en het frame van de tegenstroominstallatie en gebruik daar de meegeleverde rvs-schroeven voor. Sb - Snijd de folie aan de binnenzide van het frame van de tegenstroominstallatie weg. Sc - Sluit de slang voor de luchttoevoer aan op de gedeelten boven en achter de module voor de tegenstroominstallatie. Duw de slang over de nippel van de luchtinlaat. Zet de slang dan vast met een slangklem. Maak de luchtslang precies op lengte. Sd - Maak de drukslang vast aan de opening die daarvoor bedoeld is in de tegenstroominstallatie en sluit deze aan op de nippel van de PN-tocts (aan en uit zetten van de pomp). Draai de slang met de hand op de drukschakelaar en op de module van de tegenstroominstallatie. Se - Plaats de voorste afdekking in zijn geheel in de module van de tegenstroominstallatie en schroef het geheel vast met de 4 hiervoor meegeleverde rvs- schroeven. 6 Uitsnede voor de instroomopeningen, de aansluiting en de skimmer 6a - Positioncer de instroomopening en de aansluiting aan de binnenzijde van het bad. 6c - Maak een gat in de folie rond de instroomopeningen de aansluiting en houdt daarbij ca. 2 mm speling aan. Zet de witte stukken pakking (B) en de instroomopening en aansluiting op hun plaats. 6c - Draai de buitenste schroeven van de instroomopening en de aansluiting vast genoeg aan om er zeker van te zijn dat het hier waterdicht is, en pas daarbij zo nodig de in het schema genoemde methode toe. 6d - Dek het stuk schroefdraad van de bouten af met een stuk teflonband dat u er tegen de kiok in omheen windt. 6e - Draai de bouten van de instroomopening en de aansluiting vast. 6f-Voorbeeld van de plaatsing van de slangen op de skimmer en de aansluiting. 6g - De aansluiting - De instroomopening. Liimen van het bochtstuk, de afsluitklep en de slangen van pvc, op lengte maken afhankelijk van de gesteldheid van de bodem. 6h - Lijm het geheel nadat dit eerst in elkaar is gezet vast aan de uitgang van de aansluiting en de instroomopening.Sluit de kleppen. 6i - Nadat u teflon rond het gedeelte met de schroefdraad hebt gewonden schroeft u de klep vast in de behuizing van de skimmer. 6j - Lim de buis van pve met het bochtstuk vast aan de afsluitklep. Doe nadat de lijm is uitgehard de Klep dicht en vul het bad dan weer met water tot 5 cm onder de skimmer. 6k- Installer de pakking en het frame van de skimmer. 61 - Haal 18 schroeven met platte kop uit het zakje dat met de skimmer wordt meegeleverd en schroef er de hele skimmer mee vast. 6m - Snijd de folie aan de binnenzijde van het frame van de skimmer weg Tot slot plaatst u het flensdeksel en knipt het bi. 6n - Het peil van het water moet halverwege de skimmer komen te staan. Q Monteren van de verlichtingsspot a - Breng de vier schroeven aan de voorziide van het montageframe aan en schuïf van achteren de silicone pakkingen over de schroeven heen. 7b - Nadat u met een speedboor van 25 mm een gat in de folie en in de balk hebt gemaakt, schroeft u het montageframe er verticaal aan vast, waarbij u links en rechts een afstand 50 mm ten opzichte van het gat aanhoudt. Let er hierbij op of de siliconenpakkingen correct gepositioncerd zijn. Te - Draai de bevestigingsmoer voor de kabeldoorvoer los en haal deze van de kabel af. Td -Voer de kabel voor de lamp door het gat in de folie en trek die er dan vanaf de buitenzijde weer uit. Beweeg vervolgens de kabeldoorvoer zorgvuldig door het gat in de folie en duw deze in de richting van de stop, tot u zeker weer dat de witte pakking tegen de folie aan is komen te zitten. 7e - Schuif vervolgens de bevestigingsmoer over de kabel van de lamp heen en schroef deze vast aan de kabeldoorvoer Als je daarvoor een universele steeksleutel of een tang gebruikt, moet u opletten dat u de moër niet te vast aandraait en hem daardoor beschadigr. 7f- Rol een stuk kabel uit dat lang genoeg is om de spot zo nodig ooit weer uit het water te kunnen halen. 7g - Draai de warte moer los en trek de kabel het bassin uit. Richt de spot in het zwembad zo dat het woord «TOP» op de voorste stang zich aan de onderzijde bevinde en duw dan de bevestigingschroef door het gat bovenaan. Schroef vervolgens de onderste schroef onderaan de spot vast Houdt u zich aan de instructies in de met de spot meegeleverde gebruiksaanwijzing. [3] Aanbrengen van de vurenhouten randen Â\ + de bovenrand is een element voor de afwerking. Het is formeel verboden om er overheen te lopen, te rennen of er op te zitten. Niet onder de garantie vallen: veranderingen van kleur, natuurlijke vervormingen (barsten, scheuren, spleten, vouwen of splinters) of vervormingen als gevolg van een slechte manier van installeren. 8a - Boor de binnenste randdelen voor, met gaten om de 70 cm ongeveer, en schroef ze dan vast. Begin hiermee op minstens 3 cm van de uiteinden. 8b - Boor de buitenste randdelen voor. &c - Schroef de buitenste randdelen vast. 8d - Positioneer de afwerkplaaties op de hoeken en de rechte stukken. Boor deze voor en schroef ze vast met de schroeven van 6x30. C9] Trappen À D 2embadtrap moet uitsluitend worden gebrulkt als toegang tot het bad. De maximaal toelaatbare belasting !s 150 kg. Wanneer de zwembadtrap niet gebruikt wordt, moet deze in een beveiligde stand worden gezet. 9a - Maak de trap waterpas. Hiervoor dient zo nodig lucht vanonder de treden te worden afgezogen. 9b - Markeer de plek waar de bevestigingspunten voor de trap moeten komen. 9 - Boor met een klokboor met diameter 50 een gat in de bovenrand en de versterkingsrand. Markeer de plaats voor de bevestigingsbouten van de steunplaat en boor de gaten daarvoor. 9d - Zet de steunplaat in de gaten en bevestig die met twee schroeven van 6x60. 9e - Plaats de houten trap tegen de horizontale onderrand. 9f- Markeer de plats voor de schroeven en boor de gaten daarvoor. 9 - Markeer de plats waar op elk van de trapbomen de sluitingen moeten komen en boor dan de gaten hiervoor, zodat de ladder kan worden vergrendeld. F0] Aansluiten en gebruiken van de tegenstroominstallatie ATTENTIE! A\° De clekirische aansluiting van de pomp en het apparaat van de tegenstroominstallatie moet worden uitgevoerd door een hiervoor opgeleide elektromonteur. + Voordat er werkzaamheden worden uitgevoerd aan het apparaat moet de installatie met de aardlekschakelaar (ALS) altijd worden afgekoppeld van het lichtnet. 10a - Monteer de pvc-buizen en de aansluitingen zoals weergegeven in de tekening. Opmerking: voordat u ze aan elkaar lijmt moet u eerst een proefpassing doen, om zeker te weten dat de verschillende onderdelen goed op elkaar aansluiten. + Maak de slang en de koppelstukken eerst goed schoon voordat u ze op maat snijdt. + Gebruik om de buis van glad pvc schoon te kriigen geen schuurpapier. + Nadat de buis is schoongemaakt, moet het opperviak ervan er mat uitzien. Raak het opperviak nadat het is schoongemaakt niet meer met uw handen aan. + Breng de lijm aan over de gehele lengteas van de slang en de verbindingsstukken. + Plak nadat de lijm is aangebracht de beide stukken tegen elkaar vast. Laat ze ver over elkaar heen gaan zonder ze te verdraaien en houdt ze vervolgens nog even tegen elkaar aan. + De overtollige lijm neemt u vervolgens weg met een kwastje. Gebruik de liim niet bij temperaturen van minder dan 5° C. Het plakken zelf moet snel gebeuren. 10b - Sluit de drukslang aan op de elektropneumatische kast. Zorg ervoor dat de slang hierbi niet geknikt komt te zitten. 10c - Sluit de luchtslang aan op de buitenste module van de tegenstroominstallatie en zet hem dan vast met een slangklem. Monter de retourklep tegen de buitenwand van het bad. Houdt u zich aan de instructies in de met het pakket met de tegenstroominstallatie meegeleverde gebruiksaanwijzing. —46-

© Asnsiuiten van de filterinstallatie ATTENTIE! + De elektrische aansluiting van de filterpomp moet worden uitgevoerd door een hiervoor opgeleide elektromonteur. Â\ « Voordat er werkzaamheden worden uitgevoerd aan het apparaat moet de installatie met de aardlekschakelaar (ALS) aitijd worden afgekoppeld van het lichtnet. 1 la - Monteer het filer van het bad conform de gebruiksaanwijzing. 1 1b -Voorbeeld van het installeren van een zandfilter. Houdt u zich aan d structies in de met het pakket met het zandfiltersysteem meegeleverde gebruiksaanwi @ Koppelen van de warmtepomp aan de set met het zandfilter 12a - Monter de pvc-buizen en de aansluitingen zoals weergegeven in de tekening. Opmerking: voordat u ze aan elkaar lijmt moet u eerst een proefpassing doen, om zeker te weten dat de verschillende onderdelen goed op elkaar aansluiten. + Maak de slang en de koppelstukken eerst goed schoon voordat u ze op maat snijdt. + Gebruik om de buis van glad pvc schoon te krijgen geen schuurpapier. + Nadat de buis is schoongemaakt, moet het oppervak ervan er mat uitzien. Raak het opperviak nadat het is schoongemaakt niet meer met uw handen aan. + Breng de lijm aan over de gehele lengteas van de slang en de verbindingsstukken. + Plak nadat de lijm is aangebracht de beide stukken tegen elkaar vast. Laat ze ver over elkaar heen gaan zonder ze te verdraaien en houdt ze vervolgens nog even tegen elkaar aan. + De overtollige lijm neemt u vervolgens weg met een kwastje. 12b - Stel de by-pass in voor de werking + Voor het functioneren met de warmtepomp: Zet de kleppen 1 en 3 open en sluit klep 2. + Voor het functioneren zonder de warmtepomp: Zet klep 2 open en sluit de kleppen 1 en 3, zoals aangegeven in schema 12 b op pagina 54. Houdt u zich aan de instructies in de met de warmtepomp meegeleverde gebruiksaanwijzing. er - De Poolcleaner is als extra leverbaar. Hi © Aanstuiten van de automatische bodemz in de levering inbegrepen 13a - Klem de drukregelaar in de rubberen adapter: Let hierbij op de juiste richting, 13b Breng de slang voor de automatische aansluiting weer aan en koppel die vast aan het nog vrije uiteinde. Het is belangrijk deze te ontluchten. Koppel het geheel terwil! dat ondergedompeld is aan op de aansluiting. Doe de klep van de aansluiting open en die van de skimmer dicht. Stel de pomp in werking. Wanneer er geen gebruik wordt gemaakt van de aansluiting, moet u de klep van de aansluiting dichtdoen en die van de skimmer openzetten. Zie voor meer details de instructie voor de automatische aansluiting. @ Elektriciteitskast ATTENTIE! + Het installeren van de elektriciteitskast en het koppelen van de filterpomp, de warmtepomp, het besturingssysteem van de tegenstroominstallatie en de verlichting van het bad moet worden uitgevoerd door een hiervoor opgeleide elektromonteur. + Voordat er werkzaamheden worden uitgevoerd aan het apparaat moet de elektriciteitskast met de aardlekschakelaar (ALS) altijd worden afgekoppeld van het lichtnet. + De elektriciteitskast mag niet worden gebruikt als verdeeldoos voor het aansluiten van apparatuur die geen deel uitmaakt van het systeem. I4a - Laat het aansluiten van de filterpomp, de warmtepomp, het besturingssysteem van de tegenstroominstallatie en de verlichting van het bad over aan een hiervoor opgeleide elektromonteur. 14b - Stel de tijd voor de analoge schakelklokken van de filter en de verlichting van het bad in door de minutenwijzer te verdraaien in de richting van de pijl. 14c - Via de keuzeschakelaar die zich onder de beide schakelklokken bevinde kunt u het in- en uitschakelen regelen van de filterpomp en de verlichting van het bad, of dat aansturen door er de tijdstippen voor in te stellen. In het gedeelte met de ring staan de tijdstippen aangegeven die je kunt instellen. Druk op de klepjes waarvan de stroomtoevoer moet worden de afgekoppeld naar binnen, zodat die welke naar buiten toe staan gericht aangeven hoe lang de stroomtoevoer geactiveerd blijven. 1 Vertichtingaan (D |Teller o [ur In het gedeelte met de ring staan de tjdstippen aangegeven die u kunt instellen. Druk op de klepjes waarvan de stroomtoevoer moet worden de afgekoppeld naar binnen, zodat die welke naar buiten toe staan gericht aangeven hoe lang de stroomtoevoer geactiveerd blijven. © De tegenstroominstallatie gebruiken ATTENTIE! Â\: U moet de installatie alleen in gebruik nemen zolang het bad gevuld is. Er moet absoluut worden voorkomen dat de pomp droog loopt. 15a - Vul het bad tot ongeveer de halve maximum hoogte van de skimmer. 15b - Zet de twee schuifregelaars open en schakel de installatie in met de PN-schakelaar. 15c - Regel de stroom van het water door de binnenste straalpijp naar voren te draaien. De maximale stroom van het water wordt verkregen door de straalpip naar links te draaien. Om de stroom te verminderen draait u de straalpijp naar rechts. Maximale opbrengst male doorstroomsnelheid 154 Regel de luchttoevoer door de buitenste straalpip naar voren te draaien. 15e - Regel de straalpijp zo dat de vlotter van de tegenstroominstallatie op maximal staat. Instructies voor het verhelpen van storingen Probleem Mogelijke oorzaak Aanbevolen actie De motor draait in de verkeerde richting Wissel de polen van de motor om door de fasen om te keren Het water staat niet hoog genoeg Vul water bij De pomp maakt een hoop lawaai maar | De pomp zuig lucht op Controleer of de verbindingen nier lekken levert niet zijn normale vermogen. De schuifregelaar staat niet helemaal open Zet de schuifregelaar open De aanzuigpijp is niet waterdicht Maak de aanzuigpijp waterdiche De pomp zit verstopt (met bladeren etc.) Maak de pomp schoon De pomp maakt een hoop lawaai maar | De motor loopt aan tegen zin behuizing zet de behuizing recht levert wel zijn maximale vermogen. De behuizing van de ventilator is te slap zet de behuizing recht EU start niet of start moeilik en | E, ontbreekt een fase Verander iets aan de voeding De aardlekschakelaar reageert bij het | Slechte zekeringen Neem een smeltzekering van 16 A in schakelen Laat de installatie controleren door een elektromonteur. Slechte afstelling Stel een goede elektrische waarde in van +10% Rare esschakERar van de motor [De pomp raakt oververhie Laat de motor afkoelen en zet hem dan weer aan Er is een fase gesprongen Controleer de zekering De slang van de schakeling is geknike of geplet Kijk of de pomp vanaf de elektriciteitskast kan worden aangezet. De pomp kan niet vanuit het bad De slang van de schakeling is te lang De slang van de schakeling is te kort worden ingeschakeld Zekeringen/Elektrische voeding/Veiligheidsschake- | Controleer de zekeringen/de elektrische voeding/Test de vei- laar van de motor ligheidsschakelaar van de motor —47—

© Het niet nakomen van de onderhoudsinstructies kan leiden tot grote gezondheidsrisico’s, met name voor kinderen.

Het zwembad is geïnstalleerdl Voordat u uw serste bad neemi, is het absoluut noodzakelik het water serst «voor te bereiden» Na een bad blijven vaak tal van vervuilende elementen in het water achier, zoals plantresten, aarde, stof, zweet, speeksel, haar, ve, etc. Het zwemwater moet hiertegen worden beschermd om te voorkomen dat zich grote aantallen micro-organismen gaan ontwikkelen. Hiertoe kunnen de volgende simpele regels worden gevolgd: - Filter het water gedurende de dag, want het baden is de factor die de meeste vervuiling veroorzaakt. Pas de filterduur aan de waterlemperatuur aan. Hoe hoger de watertemperatuur, hoe sneller de populaties bacteriën zich zullen ontwikkelen < 10°

24-27° 10-12h 27-30° -> 20h Watertemperatuur Filterduur In het algemeen geldt, ongeacht het type filtratie, dat vuildeelties mosten worden verwiderd door de filters regelmatig te reinigen. Zandfilter: Naarmate de hoeveelheid vuil in het zand toeneemt, wordt de watercireulatie moeiliker en sfijgt dus de druk Raadpleeg voor het reinigen de onderhoudsinstructie van de filterinstallaie. - Het water in uw zwembad analyseren: vergeet niet elke week de pH-waarde (maat voor de balans tussen zuurgraad en alkaliteit van het water) te controleren. Deze dient altijd tussen 7,2 en 7,6 te liggen. Bij een onjuiste pH-waarde zijn onderhoudsproducten minder effectief, wordt de ontwikkeling van gebonden chloor versneld (stank, irritatie van de sliimvliezen.….) en is er sneller sprake van corrosie aan metalen onderdelen. - Het water regelmatig behandelen: een wekelikse desinfecterende behandeling (broom, chloor, actieve zuurstof) tegen bacteriën volstaat om de ongemakken die voortvloeien uit een slechte waterkwaliteit te vermijden. Een tweewekelijkse behandeling met een anti-algmiddel is voldoende om algengroei te voorkomen of onder controle te houden. © Gebruik en opslag van chloorhoudende producten Wij willen u er aan herinneren dat dit gevaarlijke producten zijn, die slechts volgens de aanwijzingen van de fabrikanten mogen worden gebruikt en opgeslagen. Meng chemische producten niet met elkaar. Sla de producten in gesloten verpakking op in een koele en voldoende geventileerde ruimte. Stel ze niet aan direct zonlicht bloot. Als u een kopje, glas of iets anders gebruikt om hoeveelheden af te meten, spoel dit dan goed schoon na elk gebruik. Lees zorgvuldig de veiligheidsvoorschriften en gebruiksaanwijzingen op elk etiket. Houd alle chemische producten buiten bereik van kinderen. - Verwiider elke dag zo veel mogelik vuil uit het zwembad met behulp van een schepnet [bladeren, dode insecten etc.) en reinig regelmatig de waterlin om het afgezette vet te verwijderen. - Leeg het opvangbakje van de pomp. Doe dit regelmatig, evenals dat van de skimmer, om een optimaal filterresultaat te behouden. Jaarlikse behandeling: om het water schoon te houden dient u jaarliks het filter te reinigen, eenderde tot de helft van het water te verversen en het zwembad goed op de winter voor te bereiden. Ververs al het water in uw zwembad eens per 3 à 4 jaar. Problemen en oplossingen : PROBLEMEN OORZAKEN OPLOSSINGEN T. Helder water met een groene of bruine kleur Grote hoeveelheden bruine vlekjes op de wanden Oxideren van de metaalzouten [iizer of koper) in het water. De pH-waarde controleren. Corrosie van metalen onderdelen Controleer de pH-waarde. Voeg direct bij het vullen van het bad Kalk- en Metaalstabilisator toe Reinig het filter. Blif continu flocculeren en filteren.

2. Water met een geel- of bruinachtige

kleur Water is rik aan ijzer of aan mangaan Zie 1

3. Troebel en melkachtig water

Organische of colloïdale vuildeelties Pas een shock-chlorering toe. Reinig het filter. Goed fileren en flocculeren Niet organisch bezinksel waardoor de hardheid van het water wordt verhoogd Controleer de pH-waarde. Voeg direct bij het vullen van het bad Kalk- en Metaalstabilisator toe

4. Gladde, groene aanslag op de

wanden Wildgroei van algen Pas een shock-chlorering toe. Anti-algbehandeling

5. De wanden van het bad zijn ruw

Kalkafzeting als gevolg van hard water Controleer de pH-waarde. Voeg direct bij het vullen van het bad Kalk- en Metaalstabilisator 10e Gebruik als het bad leeg is een schoonmaak- en anti-kalkmiddel voor baden.

6. lrritaties van huid en ogen,

onaangename geur Aanwezigheid van gebonden chloor (chloramine) Corrigeer de pH-waarde. Pas een shock-chlorering toe. Voeg vers water toe.

Te lage pH-waarde Verhoog de pH-waarde tot 7,0-7,4. —78-

2. ONDERHOUD VAN DE HOUTEN OPBOUW

- het hout Hout is een levend materiaal, dat gevoelig is voor schommelingen in de vochtigheidsgraad en de temperatuur. Op lange termin kan hout licht opbollen of kleine scheurties of spleten vertonen. Dit heeft geen enkel gevolg voor de stevigheid of duurzaamheid van onze materialen. Bovendien kunnen de wanden vervormingen vertonen als gevolg van de waterdruk - dit geldt vooral voor de centrale en onderste wanddelen (hoogste waterdruk) - dit is normal. Dit verschijnsel heeft geen gevolgen voor de stevigheid van de structuur, mits bij de installatie de montage-instructies zijn gevolgd. Alle houten elementen van het zwembad zijn door middel van een autoclaafbehandeling beschermd tegen insecten en schimmel. Door deze behandeling krijgt hout een groenachtige kleur, die echter volstrekt onschadelik is voor mensen. Overigens wordt deze kleur minder fel met de tid. Afhankelijk van de mate waarin het hout aan direct zonlicht wordt blootgesteld, wordt het hout langzaam zilvergrijs van kleur. Dit verschiinsel kan worden vertraagd door een beits of een beschermende olie aan te brengen; het beste tidstip hiervoor is enkele weken na de installatie van het zwembad (stabilisering van de structuur, demping van de groene kleur van het behandelingsproduct). - de folie De folie is een soepel, bijzonder kwetsbaar pve-membraan. Zorg er daarom voor dat het water in het zwembad perfect schoon is en de pH-waarde niet te hoog. + De waterlin heeft meer dan andere gedeeltes te liden van verschillende vormen van aanslag en afzefting. Daarom moet deze regelmatig worden schoongemaakt met geschikie producten [zonder oplos- en schuurmiddelen). - Breng nooit vaste behandelingsproducten in direct contact met de folie; dit kan verkleuring tot gevolg hebben. Tabletten mosten in sen chloordrijver of in de mand van de skimmer worden opgelost - In periodes waarin niet wordt gefilterd, met name in de winter, is het absoluut noodzakelik om een schuimremmer en een anti-kalkmiddel aan het water toe te voegen © Maak het zwembad nooït helemaal leeg. De folie mag nooit langer dan 24 uur droog blijven, anders kunnen vervormingen, haarscheurties etc. optreden. Vlekken op de folie: oorzaken en oplossingen KLEUR VAN MOGELIJKE OORZAKEN WAT TE DOEN? DE VLEKKEN wi 1) ontkleuren van het material als gevolg van | 1) ceen oplossin contact met een chemisch product {chloor] s P 9 1] leeg het bad, voer sen mechanische schoonmack ui, vul het bad weer, breng het water in balans en Wit/gris 1] kalkaanslag voeg sen anti-kalkmiddel toe Rore 1] migratie van bacteriën die zich onder het vlies | 1] verlaag de pH-waarde en de watertemperatuur, pas een shock-chlorering toe en laat het filter hebben ontwikkeld als gevolg van vocht continu lopen gedurende 48 uur. Houd ter preventie de pH-waarde tussen 7 en 7,4 1] aanwezigheid van algen 1] corriger de pH-waarde, pas een shock-chlorering 10e, laat het filler continu lopen gedurende 48 uur Groen 2) versnelde veroudering van de waterliin onder | en voer een mechanische schoonmaak uit invioed van de zon en oxiderende producten 2) pas een anti-aanslagmiddel ice, verwider de viekken met een borstel en zuig de aanslag op 1] aanwezigheid van dode algen 1] reinig de wanden met sen borstel en zuig de aanslag op Oranje/bruin | 2) het water heeft hoog gehalte aan ijzer- en 2) verlaag de pH-waarde en de watertemperatuur, verwiider de vlekken met een borstel en zuig de Koperoxide aanslag op 1] migratie van bacteriën die zich onder het vlies | 1) verlaag de pH-waarde en de watertemperatuur, pas een shock-chlorering toe en laat het filter Zen hebben ontwikkeld als gevolg van vocht continu lopen gedurende 48 uur. Houd ter preventie de pH-waarde lussen 6,8 en 7 2) het water heef sen hoog gehalie aan zware | 2) verlaag de pH-waarde en de watertemperatuur, verwider de vlekken met een borstel en zuig de melalen (ijzer, ziver) aanslag op rs 1) aanwerigheid van algen 1] corriger de pH-waarde, pas een shock-chlorering 10e, laat het filler continu lopen gedurende 48 uur en voer een mechanische schoonmaak uit plakkerig of 2) het water heefi sen hoog gehalie aan zware

2) verlaag de pH-waarde en de watertemperatuur, verwiider de vlekken met een borstel en zuig de

voeli vel aan melalen (ijzer, ziver... Enles en

3. OVERWINTEREN EN VEILIGHEID

Goed overwinteren is essentiel voor het onderhoud van het zwembad. Deze procedure dient om te voorkomen dat zich gedurende de winter grote hosveelheden algen of kalkaanslag het bad vormen. Mel een speciaal overwinteringsmiddel beschermt u het water en uw zwembad idens de en maakt daarmee de schoonmaak bij het begin van het nieuwe seizoen een stuk makkeliker. © Het zwembad mag ‘s winters (of gedurende een andere lange periode) nooit helemaal worden geleegd. In een leeg bad is de hechting van de folie en zelfs de constructie van het bad zelf niet meer gegarandeerd, aangezien het water zowel fungeert als thermische isolatie en als ballast. Daarom is een gevuld zwembad ook beter beschermd tegen extreme weersomstandigheden: de waterdruk voorkomt dat de wanden naar binnen worden gedrukt (bij terreinverschuivingen) en biedt weerstand aan de druk van bodem en grondwaterspiegel. De procedure voor overwintering van het filter wordt beschreven in de handleiding van het filter. Vergeet niet de houten trap te verwijderen en op te bergen. Om veilighi krijgen tot het zwembad. Het verdient de voorkeur het zwembad af te dekken met een sredenen mag deze trap enkel en alleen worden gebruikt om toegang te interafdekzeil of, nog beter, met een afdekzeil dat voldoet aan de norm NF P 90 308. In dat geval dient u het afdekzeil regelmatig sneeuwvrij te maken. Maar ook als een zeil aanwezig is, dient u waakzaam te blijven. Controleer het water regelmatig en pas een chlooroplossing toe als een groene kleur zichtbaar is. Controleer tenslotte ook de afvoer van het regenwater rondom het zwembad.

Hoewel demonteren van een zvembad mogelik is, wordt het afgeraden. Demonteren kan namelilk leiden tot breuk van onderdelen, en bovendien is het opnieuw plaatsen van de folie een zeer bewerkelike procedure. —79-
