GEBRUIKSAANWIJZING CLIM-A16 VALBERG
Dit product wordt gegarandeerd voor een periode van 2 jaar vanaf de aankoopdatum*, voor elke stoornis die het gevolg is van een fabricagefout of het materiaal. Gebreken of schade door slechte installatie, onjuist gebruik of abnormale slijtage van het product worden niet gedekt door deze garantie.
*op vertoon van kassabon.
GARANTIEVOORWAARDEN
GEBRUIKSAANWIJZINGEN 44
GEBRUIKSAANWIJZINGEN 66
ELECTRO DEPOT
1 route de Vendeville
59155 FACHES-THUMESNIL - FRANKRIJK
VALBERG

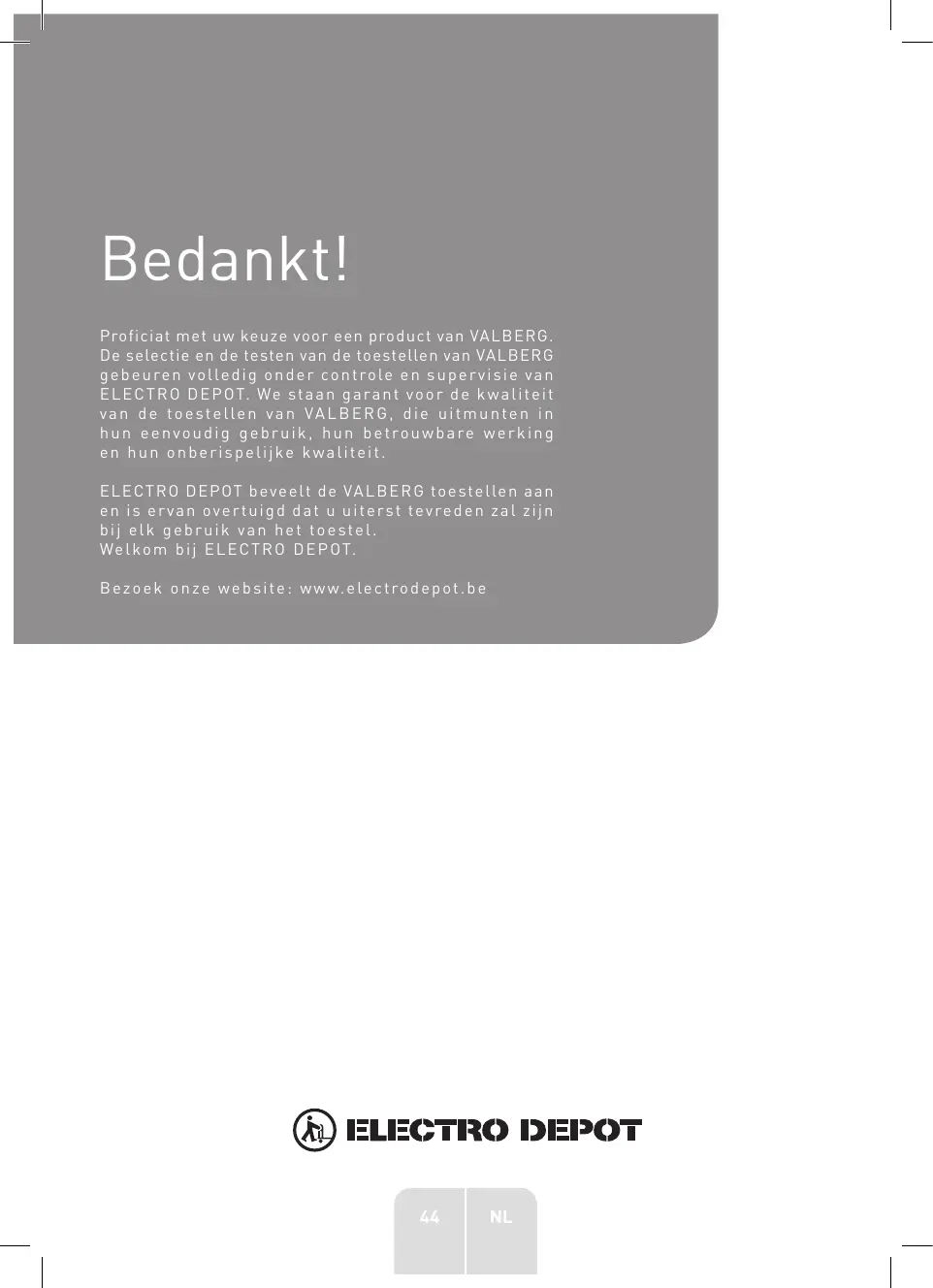

Proficiat met uw keuze voor een product van VALBERG. De selectie en de testen van de toestellen van VALBERG gebeuren volledig onder controle en supervisie van ELECTRO DEPOT. We staan garant voor de kwaliteit van de toestellen van VALBERG, die uitmunten in hun eenvoudig gebruik, hun betrouwbare werking en hun onberispelijke kwaliteit.
ELECTRO DEPOT beveelt de VALBERG toestellen aan en is ervan overtuigd dat u uiterst tevreden zult zijn bij elk gebruik van het toestel. Welkom bij ELECTRO DEPOT.
Bezoek onze website: www.electrodepot.be
Overzicht van het toestel
Onderdelen
Overzicht van het product
Beoogd gebruik
Specificaties
Gebruik van het toestel
Installatie
Werking
Reiniging en onderhoud
Reiniging en onderhoud
Probleemoplossing
Opslag

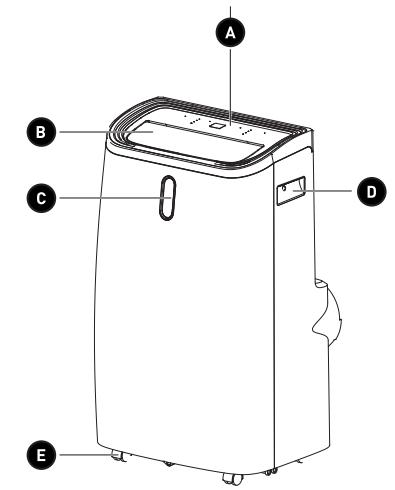

Onderdelen
A Bedieningspaneel
1 TIMER knop met controlelampje 2 SNELHEID knop
Snelheid-controlelampjes:
3 Hoog Medium Laag 4 OSCILLATIE knop met controlelampje 5 LCD-scherm - toont de doeltemperatuur of timerinstelling 6 OMHOOG/OMLAAG knoppen 7 SLAAP knop met controlelampje
Modus-controlelampjes:
Drogen (ontvochtiger) - Ventilator - Verwarmen
9 Moduskeuzeknop 10 AAN/UIT knop met controlelampje B Luchtuitlaat met verstelbare klep Temperatuur- en modusweergave - toont de doeltemperatuur en pictogrammen in de Koelen- en Verwarmen modus; toont alleen de actuele temperatuur in de andere modi. D Verzonken handgreep
E Wielen F Luchtinlaatklep met filter Uitlaat H Afvoer voor luchtontvochtiger met plug Geleidesleuven voor stroomkabel J Afvoeruitlaat met plug K Uitlaatbuis Uitlaatbuisaansluitstuk M Raamaansluitstuk Bouten, sluitingen en vleugelmoeren 0 Verstelbaar raamframe P Afvoerslang Q Afstandsbediening ① Sensorzender ② LCD-scherm 3 Koelen modus-knop (airconditioner) 4 Drogen modus-knop (luchtontvochtiger) 5 Ventilator modus-knop

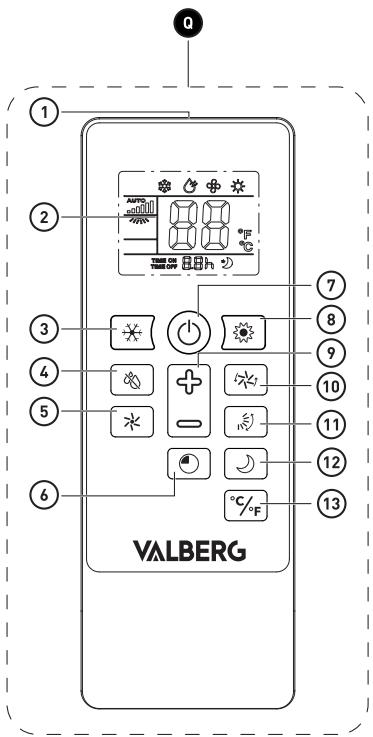

Timer knop
Aan/uit knop
Verwarmen knop
Omhoog/Omlaag knoppen
Snelheid knop
Oscillatie knop
Slapen knop
Temperatuurtype-keuzeknop

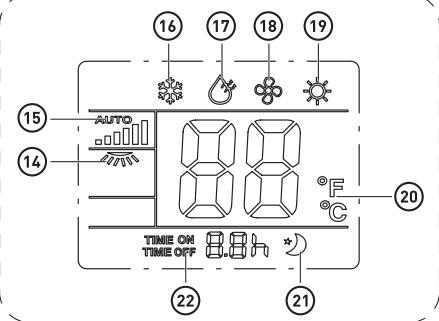

Oscillatie-pictogram
Snelheidsniveau-pictogram (AUTO verschijnt alleen in de koelen en ventilator modus)
Pictogram van de koelmodus
Pictogram van de droogmodus
Pictogram van de ventilatormodus
Pictogram van de verwarmingsmodus
Pictogrammen voor temperatuur (°C / °F)
Pictogram van slaapmodus
Pictogram van timer
Productoverzicht
- Pak het product uit. Verwijder alle labels van het product. Controleer of alle onderdelen intact zijn en in goede staat verkeren. Als het apparaat beschadigd of defect is, gebruik het dan niet en breng het terug naar de winkel of neem contact op met de klantenservice.
- Houd al het verpakkingsmateriaal uit de buurt van kinderen. Er is risico op een ongeval als kinderen met het verpakkingsmateriaal spelen.
Beoogd gebruik
- Dit product is alleen bestemd voor huishoudelijk gebruik. Het is niet ontworpen voor industrieel of professioneel gebruik.
- Elk ander gebruik kan het product beschadigen of letsel veroorzaken.
Specificaties
| Model: | VALBERG - 985783 |
| Hoofdeenheid | |
| Koelcapaciteit: | 4,690 kW (16000 Btu/u) |
| Verwarmingscapaciteit: | 3,284 kW (11200 Btu/u) |
| Ontvochtigingscapaciteit: | 1,8 U/eur |
| Bedrijfsspanning: | AC 220-240 V~, 50 Hz |
| Koeling ingangsvermögen: | 1711 W |
| Verwarming ingangsvermögen: | 1294 W |
| Luchtdebiet: | 470 m³/eur |
| Koelgas: | R290/265g |
| Uitlaatdruk (maximaal toegestane druk aan de hoge-/lagedrukzijde): | 3,2 MPa |
| Maximale zuigkracht: | 0,7 MPa |
| Warmtewisselaar maximaal toegestane druk: | 3,2 MPa |
| Zekering: | 2A /3,15 A, 250 V AC |
| Afmetingen hoofdeenheid (B x D x H): | 45,8 x 37,03 x 78,6 cm |
| Nettogewicht: | 32,5 kg |
| Beschermingsklasse: | Klasse I |
Afstandsbediening
| Batterij: | 2 x 1,5 V AAA batterijen (niet inbegren) |
| Bedrijfsspanning: | 5 meter |
| Symbool | Waarde | Eenheid |
| Nominale koelcapaciteit: | P rated koeling | 4,690 | kW |
| Nominaal verwarmingsvermögen: | P rated verwarming | 3,284 | kW |
| Nominaal opgenomen vermogen voor koeling: | PEER | 1,711 | kW |
| Nominaal opgenomen vermogen voor verwarming: | PCOP | 1,294 | kW |
| Nominate energie-efficiëntiecoëfficiënt: | EER A KLASSE | 2,741 | - |
| Nominate prestatiecoëfficiënt: | COPd | 2,538 | - |
| Stroomverbruik met de "thermostatuit": | PTO | -- | W |
| Stroomverbruik in "stand-by" modus: | PSR | 1 | W |
| Een stroomverbruik per uur van "1,329" kWh, bepaald op basis van de resultaten verkreten onder standard testomstandigheden. Het werkelijkste stroomverbruik is afhankelijk van de gebruiksomstandigheden en de locatie van het toestel. | Q | 1,711 kWh/60 min voor koeling. 1,293 kWh/60 min voor verwarming. |
| Geluidsvermogenniveau: | LWA | 65 | dB(A) |
| Aardopwarmingsvermögen: | PRP | 3 | Kg/Eq. CO2 |
| Contactgegevens voor meer informatie: | ELECTRO DEPOT 1 route de Vendeville 59155 FACHES-THUMESNIL - FRANKRIJK |
WAARSCHUWING!
Probeer nooit het koelcircuit te repareren of het toestel uit elkaar te halen. Neem altijd contact op met een gekwalificeerde technicus.
VOORZICHTIG!
Energieverbruik "1,711" kWh per 60 minuten, gebaseerd op standaard testresultaten. Het werkelijke energieverbruik is afhankelijk van hoe het apparaat wordt gebruikt en waar het zich bevindt.
Installatie
VOORZICHTIG!
Zorg ervoor dat het toestel is uitgeschakeld en de stekker uit het stopcontact is gehaald voordat u onderdelen installeert of vervangt.

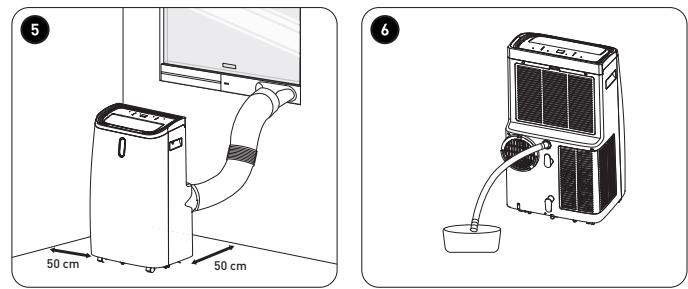

Een geschikte locatie voor het toestel selecteren
- Het apparaat moet worden geïnstalleerd, gebruikt en opgeslagen in een ruimte met een vloeroppervlak groter dan 13m2
- Plaats het toestel op een stabiel en vlak oppervlak. Zorg voor een vrije ruimte van minstens 50 cm rondom het toestel om een goede ventilatie te waarborgen en te voorkomen dat de luchtuitlaat/-inlaatkleppen worden belemmerd door huishoudelijke artikelen, zoals gordijnen, meubilair en muren.
- Plaats het toestel in de buurt van een raam of deur en dicht bij een stopcontact.
Het uitlaatsysteem installeren

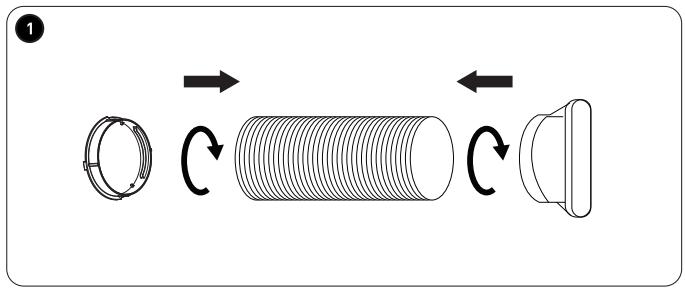

1 Bevestig het uitlaatbuisaansluitstuk aan het ene uiteinde van de uitlaatbuis en draai het uitlaatbuisaansluitstuk vervolgens met de klok mee totdat die stevig op zijn plaats vast komt te zitten.
Bevestig op dezelfde manier het raamaansluitstuk aan het andere uiteinde van de uitlaatbuis en draai vervolgens het raamaansluitstuk met de klok mee totdat die stevig op zijn plaats vast komt te zitten.

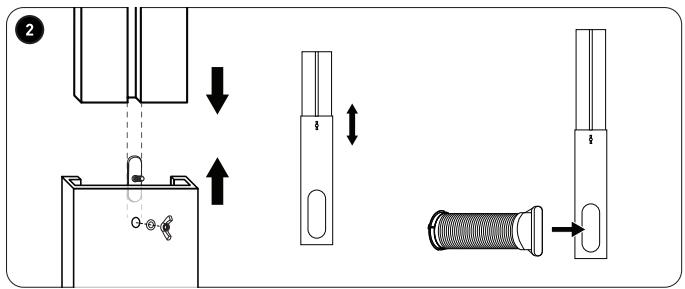

Monteer de bouten, sluitringen en vleugelmoeren, maar draai de vleugelmoeren nog niet vast.

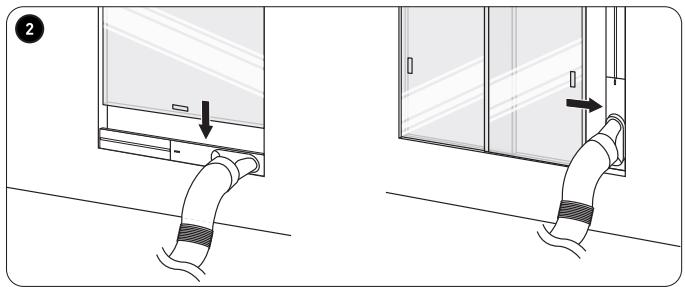

Open het raam en verleng het verstelbare raamframe tot de gewenste lengte om op uw raam te passen.
Sluit de uitlaatbuis (het uiteinde met het raamaansluitstuk) aan op het verstelbare raamframe en druk stevig aan totdat deze goed op zijn plaats zit.
Plaats het frame horizontaal voor horizontale schuiframen of verticaal voor verticale schuiframen. Sluit het raam en zet het verstelbare raamframe vervolgens vast door de vleugelmoer vast te draaien. Gebruik ducttape om het verstelbare raamframe vast te zetten en dek alle openingen rond het verstelbare raamframe of het raamaansluitstuk af om maximale efficiëntie te garanderen.

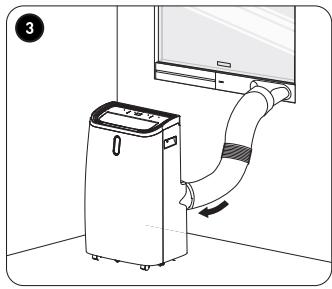

Bevestig het andere uiteinde van de gemonteerde uitlaatbuis aan de achterkant van het toestel door de groeven op het uitlaatbuisaansluitstuk op één lijn te brengen met de sleuven op de uitlaat. Schuif vervolgens het uitlaatbuisaansluitstuk naar beneden om deze aan te brengen.

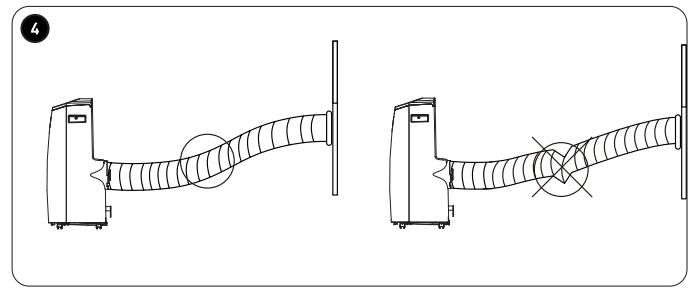

Pas de lengte van de uitlaatbuis aan en vermijd het buigen van de buis. Plaats het toestel op de gewenste locatie en in de buurt van een stopcontact. De uitlaatbuis is 30 tot 150 cm lang.
OPMERKING:
Zorg ervoor dat u de uitlaatbuis niet te ver uittrekt, verplettert of overmatig buigt om beschadiging en/of een verkeerde werking te vermijden. Zorg voor een vrije ruimte van minstens 50 cm tussen het toestel en andere voorwerpen. Onvoldoende ventilatie kan leiden tot oververhitting.
De afvoerslang installeren (ontvochtigen)
Wanneer u het toestel als luchtontvochtiger gebruikt of als u het toestel continu laat werken, moet de afvoerslang worden geïnstalleerd.
- Verwijder de plug van de afvoer van de luchtontvochtiger.
- Bevestig de afvoerslang aan de afvoeruitlaat.
- Plaats het andere uiteinde van de afvoerslang in een emmer, wateruitlaatbuis of afvoer. Zorg ervoor dat de slang onder een hoek van ten minste 20 graden met de vloer is gekanteld.
OPMERKING:
Om verstoppen, luchtsluizen en mogelijke overstroming te voorkomen, buig of plet de slang niet. Zorg ervoor dat het uiteinde van de slang niet in water wordt ondergedompeld of verstopt raakt.

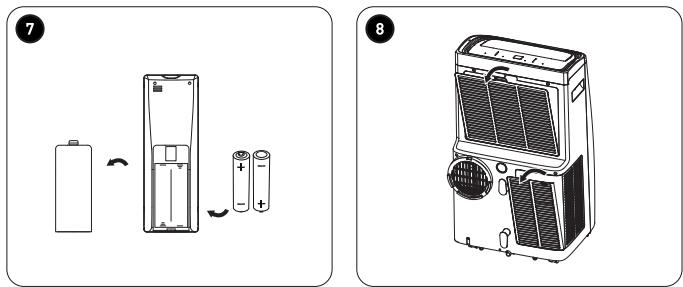

Batterijen in de afstandsbediening installeren
- Schuif het klepje van de afstandsbediening open in de richting van de pijl.
- Installeer twee 1,5V AAA batterijen (apart verkrijgbaar) in het batterijvak. Houd rekening met de polariteit (+ en -), zoals weergegeven.
- Breng het batterijklepje opnieuw aan. Zorg ervoor dat deze stevig terug op zijn plaats klikt.
- De afstandsbediening is nu klaar voor gebruik.
VOORZICHTIG!
Verwijder de batterijen als u denkt de afstandsbediening langere tijd niet te gebruiken.
Werking
WAARSCHUWING!
Voordat u het toestel inschakelt, zorg dat het minstens 24 uur rechtop staat.
Het toestel inschakelen
- Steek de stekker in een stopcontact. U hoort een geluidssignaal en de huidige temperatuur wordt op het scherm weergegeven.
- Open de luchtuitlaatklep en pas zijn positie aan. Druk vervolgens op ⑥ om het toestel in te schakelen.
- De ventilatormodus (standaardmodus) start op lage snelheid. De ventilator ※ en lage snelheid ※ indicatoren lichten op.
Het toestel uitschakelen
- Druk op om het toestel uit te schakelen.
- Haal de stekker van het toestel uit het stopcontact om het volledig van de voeding te ontkoppelen.
OPMERKING:
Als u het toestel uitschakelt maar niet van de voeding ontkoppelt, onthoudt het toestel de laatst gebruikte instellingen (behalve de timerinstellingen) wanneer het weer wordt ingeschakeld. Als u het toestel van de voeding ontkoppelt, worden de instellingen teruggezet en worden de standaardinstellingen opnieuw ingesteld.
Selecteer een modus
Hoofdeenheid
- Druk op 66 op de hoofdeenheid om de Koelen, Drogen, Ventilator of Verwarmen modus te selecteren (de bijbehorende indicator licht op):
| Indicator | Modus | Beschrijving |
| Koelen
(airconditioner) | · Koelt de lucht in de kamer af tot de ingestelde temperatuur [16°C tot 32°C].
OPMERKING: Het toestel stopt automatisch met koelen wannesr de kamer de ingestelde temperatuur heeft bereikt.
· In deze modus kurz u:
De temperatuur instellen → zie de sectie Temperatuur.
De ventilatorsnelheid instellen → zie de sectie Snelheid.
Oscillatie instellen → zie de sectie Oscillatie.
Timer instellen → zie de sectie Timer.
Slaapmodus instellen → zie de sectie Slapen.
BELANGRIJK: De uitlaatbuis要去 op de hoofdeuenheid worden aangesloten om de warme lucht maar buiten te kunnen afvoeren (zie de sectie Het uitlaatsystem installeren). |
| Drogen
(Ontvochtiger) | · Verwijdt voucht uit de lucht.
· De ventilatorsnelheid is ingesteld op laag
· In deze modus kurz u:
Oscillatie instellen → zie de sectie Oscillatie.
Timer instellen → zie de sectie Timer.
OPMERKING: UCNT de ventilatorsnelheid, temperatuur of slaapmodus Niet instellen.
BELANGRIJK:
1. Wanner Ft op het scherm verschijnt, moet u het water in de hoofdeuenheid legen (zie de sectie Het toestel handmatig leegmaken).
2. De afvoerslang要去 worden aangesloten op de afvoeruitlaat van het toestel (zie de sectie De afvoerslang installereren). |
| * | Ventilator | · Circuleert de lucht zonder deze af te koelen of te verwarmen.
· In deze modus kurz u:
De ventilatorsnelheid instellen → zie de sectie Snelheid.
Oscillatie instellen → zie de sectie Oscillatie.
Timer instellen → zie de sectie Timer.
OPMERKING: Er is geen afvoerslang of uitlaatbuis nodig. |
Verwarmen
- Verwarmt de lucht in de kamer tot de ingestelde temperatuur (16°C tot 32°C)
OPMERKING: Het toestel stopt automatisch met verwarmen wanneer de kamer de ingestelde temperatuur heeft bereikt.
De temperatuur instellen → zie de sectie Temperatuur.
De ventilatorsnelheid instellen → zie de sectie Snelheid.
Oscillatie instellen → zie de sectie Oscillatie.
Timer instellen → zie de sectie Timer.
Slaapmodus instellen → zie de sectie Slapen.
BELANGRIJK: De afvoerslang moet worden aangesloten op de afvoeruitlaat van het toestel (zie de sectie De afvoerslang installeren).
Afstandsbediening
- Druk op de knop op de afstandsbediening om te selecteren (het bijbehorende pictogram wordt op de afstandsbediening weergegeven):
Pictogram Modus
Koel
Drogen
Ventilator
Verwarmen
Temperatuur (Alleen voor Koelen modus of Verwarmen modus)
- Druk herhaaldelijk op de knop op de hoofdeenheid of op de afstandsbediening om de temperatuur die op het scherm wordt weergegeven aan te passen (tussen 16°C en 32°C). Nadat de doeltemperatuur is ingesteld, wordt deze op het scherm weergegeven.
- Wanneer de kamertemperatuur in de Koelen modus lager is dan de ingestelde temperatuur, stopt de koelfunctie, maar blijft de ventilator nog 3 minuten draaien voordat deze wordt uitgeschakeld.
- Wanneer de kamertemperatuur in de Verwarmen modus hoger is dan de ingestelde temperatuur, stopt de verwarmingsfunctie. Als het toestel detecteert dat de interne temperatuur hoger is dan 34°C, blijft de ventilator draaien.
- Het toestel schakelt de koel- of verwarmingsfunctie in en uit om de ingestelde temperatuur te behouden.
Snelheid (alleen voor Koelen modus, Ventilator modus of Verwarmen modus)
Hoofdeenheid
- Druk op om een van de drie snelheidsniveaus te selecteren (de bijbehorende indicator licht op):
| Controleampje | Snelheidsniveau |
| ✓ | Laag |
| ※ | Medium |
| ※ | Hoog |
Afstandsbediening
- Druk op op de afstandsbediening om het snelheidsniveau te wijzigen. De snelheidspictogrambalken tonen het snelheidsniveau op het scherm van de afstandsbediening. AUTO verschijnt alleen in de Koelen, Verwarmen en Ventilator modus.
Timer (alle modi)
U kunt de timer instellen om het toestel na een periode tussen 1 en 24 uur in of uit te schakelen.
De UIT-tijd instellen (wanneer ingeschakeld):
Hoofdeenheid
- Wanneer het toestel is ingeschakeld, druk op ©.
- Druk op Φ / Φ om het aantal uren in te stellen waarna u wilt dat het toestel wordt uitgeschakeld. Het aantal uren knippert op het scherm totdat het is ingesteld. Na enkele seconden geeft het scherm de huidige kamertemperatuur weer.
OPMERKING: De Timer indicator blijft branden terwijl de timer loopt.
Afstandsbediening
- Druk op
- Druk op 1/3 = om het aantal uren in te stellen waarna u wilt dat het toestel wordt uitgeschakeld.
OPMERKING: Het TIME OFF timerpictogram en de ingestelde tijd [bijv. 2,0u] worden op de afstandsbediening weergegeven.
Om de AAN-tijd in te stellen (wanneer uitgeschakeld):
Hoofdeenheid
- Wanneer het toestel is uitgeschakeld, druk op
- Druk op / om het aantal uren in te stellen waarna u wilt dat het toestel wordt ingeschakeld. Het aantal uren stopt met knipperen en blijft op het scherm staan wanneer het is ingesteld.
B | Gebruik van het toestel
OPMERKING:
- De Timer indicator blijft branden terwijl de timer loopt.
- Als u de timer instelt wanneer in de Koelen of Verwarmen modus, kunt u ook op 念 /drukken om de gewenste temperatuur te wijzigen wanneer het apparaat door de timer wordt ingeschakeld. De temperatuur knippert op het scherm totdat deze is ingesteld. Het aftellen van de timer in uren wordt vervolgens op het scherm weergegeven.
Afstandsbediening
- Druk op
- Druk op 1/3 = 1/3 om het aantal uren in te stellen waarna u wilt dat het toestel wordt ingeschakeld.
OPMERKING: Het TIME ON timerpictogram en de ingestelde tijd [bijv. 2,0 u] worden op de afstandsbediening weergegeven en op het scherm van de hoofdeenheid worden het aftellen van de timer in uren weergegeven.
Om de timer te annuleren:
Hoofdeenheid
- Druk op ⊙ en druk vervolgens op ⊙/⊙ op de hoofdeenheid tot 00 op het scherm worden weergegeven.
OF
Druk op ⊙ om het toestel in te schakelen. De timer wordt geannuleerd.
Afstandsbediening
- Druk twee keer op de knop. Het afteluur wordt 00.
Slapen (alleen Koelen modus of Verwarmen modus)
In de Slapen modus verhoogt of verlaagt het toestel geleidelijk aan de temperatuur om de daling of stijging van de lichaamstemperatuur op te vangen die optreedt wanneer u in slaap valt. Bijvoorbeeld:
| Bedrijfsuren: | Koelen modus | Warmtecode |
| 1ste uur | Het toestel werkt op de vooraf ingestelde temperatuur. | Het toestel werkt op de vooraf ingestelde temperatuur. |
| 2e uur | Het toestel neemt met 1°C toe. | Het toestel neemt met 1°C af. |
| 3e uur | Het toestel neemt opnieuw met 1°C toe en blijft verzolgens gedurende 10 uur op deze temperatuur. | Het toestel neemt opnieuw met 1°C af en blijft verzolgens gedurende 10 uur op deze temperatuur. |
Hoofdeenheid
- Wanneer het toestel is ingeschakeld, druk op ⊙ om de slaapfunctie te activeren.
OPMERKING: De ventilator gaat aan een lage snelheid. Het Slapen-indicatorlicht gaat aan en alle indicatoren en het scherm worden gedimd wanneer in de Slapen modus.
Afstandsbediening
- Wanneer het toestel is ingeschakeld, druk op ⊙ om de slaapfunctie te activeren. Het slapen-pictogram ⊙ wordt weergegeven.
Oscillatie (alle modi)
Hoofdeenheid
- Druk op om de ventilator 71 graden te laten oscilleren. De oscillatie-indicator licht op.
- Druk opnieuw om de oscillatie uit te schakelen.
Afstandsbediening
- Druk op en het oscillatiepictogram wordt weergegeven.
Vorstbeveiliging
Het toestel is voorzien van een vorstbeveiliging. Deze voorkomt dat er zich ijs op of rond de koel- of verwarmingscomponenten ophoopt bij een werking op een lage kamertemperatuur. Tijdens gebruik in de Koelen of Drogen modus:
- Het toestel detecteert de interne temperatuur. Als de temperatuur gedurende 3 minuten continu -1°C of lager is, stopt de compressor automatisch met werken en draait de ventilator op hoge snelheid. De stroomindicator knippert gedurende deze tijd. Zodra de interne temperatuur is gestegen tot 7°C of hoger en de compressor minimaal 3 minuten heeft stilgestaan, stopt de stroomindicator met knipperen en wordt de ventilator uitgeschakeld. Het toestel zal de compressor vervolgens opnieuw starten.
Tijdens gebruik in de Verwarmen modus:
- Het toestel detecteert de interne temperatuur. Als de temperatuur lager is dan 40°C en het verschil tussen de interne temperatuur en de kamertemperatuur langer dan 20 minuten lager dan 19°C is, begint het apparaat gedurende 5 minuten te ontdooien. De stroomindicator knippert gedurende deze tijd. Zodra de interne temperatuur is gestegen tot 40°C of hoger, stopt de stroomindicator met knipperen en wordt het toestel opnieuw opgestart.
Als het toestel wordt uitgeschakeld door een stroomstoring of oververhitting, duurt het 3 minuten voordat het apparaat opnieuw kan worden gestart. Als de stekker uit het stopcontact wordt gehaald, gaan alle geprogrammeerde timerinstellingen verloren en wordt het toestel opnieuw op de standaardmodus ingesteld. De beveiliging tegen overbelasting werkt mogelijk niet wanneer de temperatuur boven de optimale werkingstemperatuur van 35°C komt.
OPMERKING:
Als er ramen of deuren open blijven staan wanneer het toestel zich in de Koelen of Drogen modus bevindt en de relatieve vochtigheid is hoger dan 80%, dan kan er condensatie uit de koude luchtuitlaat druppelen.
Afstandsbediening
Om het toestel met de afstandsbediening te gebruiken, richt de afstandsbediening naar de voorkant van het apparaat. Zorg ervoor dat u de afstandsbediening binnen 5 meter van het toestel gebruikt (zonder obstakels ertussen). Als de afstandsbediening niet werkt, breng deze dichter bij het toestel of vervang de batterijen.
OPMERKING:
Andere infraroodsensoren kunnen de werking van de afstandsbediening verstoren. Breng deze apparaten weg van de afstandsbediening. - Wanneer u de afstandsbediening gebruikt om de instellingen te wijzigen, worden de bijbehorende pictogrammen op het scherm van de afstandsbediening weergegeven. Als u de instellingen op het bedieningspaneel van de hoofdeenheid wijzigt, worden de wijzigingen niet weergegeven op het scherm van de afstandsbediening.
Reiniging en onderhoud
WAARSCHUWING!
- Schakel het toestel altijd uit en haal de stekker uit het stopcontact voordat u het toestel schoonmaakt.
- Maak het toestel nooit schoon met brandbare of agressieve producten (zoals benzeen of terpentine), metalen borstels, schuursponsjes, staalwol of scherpe voorwerpen.
- Dompel het toestel, het snoer of de stekker nooit onder in water.
- Reinig uw apparaat regelmatig en houd het stofvrij om de noodzaak van reparaties te beperken en een lange levensduur van het product te waarborgen.
- Reinig de buitenkant met een zachte en vochtige doek. Zorg ervoor dat er geen vloeistof in het toestel komt.
Reinig de luchtinlaat/uitlaat/filter
Reinig de luchtuitlaatklep en luchtinlaatfilter en -klep om de 2 weken wanneer in een stoffige omgeving of na ongeveer 100 uur gebruik om te voorkomen dat de luchtstroom wordt beperkt en het toestel wordt beschadigd.
- Schakel het toestel uit en haal de stekker uit het stopcontact.
- Maak de luchtinlaatklep los van de achterkant van het toestel en verwijder vervolgens de filter van de klep.
- Verwijder het stof uit de filter met behulp van een stofzuiger.
- Veeg de luchtinlaatklep en luchtuitlaatklep schoon met een zachte en vochtige doek.

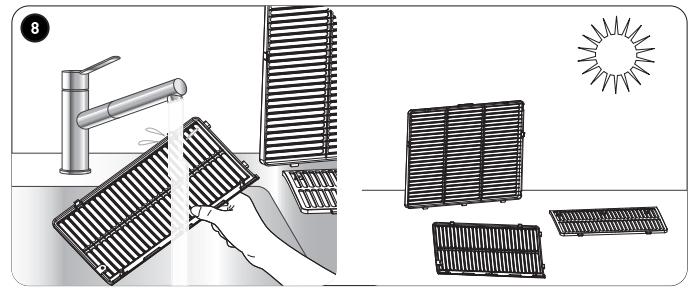

- Spoel de filter onder stromend water aan de andere kant van de luchtstroomrichting. Gebruik een mild reinigingsmiddel om hardnekkig vuil te verwijderen.
- Laat de filter volledig aan de lucht drogen voordat u de filter weer op het toestel bevestigt.
VOORZICHTIG!
Gebruik het toestel niet zonder dat de filter is bevestigd, de verdamper kan anders verontreinigd raken.
C Reiniging en onderhoud
Handmatige afvoer
Condensatie kan zich in het toestel ophopen, vooral in een vochtige omgeving of gebied waar de dag- en nachttemperatuur aanzienlijk verschillen.
Wanneer de afvoerbak vol is, wordt het toestel automatisch uitgeschakeld en wordt Ft op het scherm weergegeven.
- Plaats het toestel voorzichtig boven een afvoer of plaats een bak onder de afvoerplug om het water op te vangen. Verwijder de plug van de afvoeruitlaat en bevestig de afvoerslang. Laat het water uitstromen en kantel het toestel indien nodig maar achteren om de laatste druppels water te verwijderen.
- Nadat de afvoerbak is geleegd, sluit de afvoeruitlaat stevig af met de plug. 3. Schakel het toestel opnieuw in.
OPMERKING:
- Wanneer de luchtinlaatklep is verwijderd, zorg ervoor dat u de componenten binnenin het toestel niet aanraakt, deze kunnen beschadigd raken en u kunt letsel oplopen.
- Gebruik het toestel nooit zonder de luchtinlaatklep en de filter op hun plaats. Dit kan de verdamper van het toestel en andere interne componenten beschadigen.
Te nemen veiligheidsmaatregelen in geval van lekkage van het koudemiddel
WAARSCHUWING!
Koelgas is uiterst brandbaar. Houd er altijd rekening mee dat koelgas geurloos is. Volg alle veiligheidsmaatregelen om het risico op brand, persoonlijk letsel of de dood te voorkomen.
Als er een lek wordt vermoed doordat:
- De behuizing van het toestel beschadigd is;
- Er een zwakke luchtstroom is of er komt warmere lucht uit het toestel in de koelmodus; of
C Reiniging en onderhoud
- U hoort een zacht sissend geluid uit het toestel.
U moet onmiddellijk:
- De stekker uit het stopcontact trekken;
- De ramen openen;
- Het gebied evacueren en
- De brandweer bellen.
Probleemoplossing
| Symptom | Mogelijk oorzaak | Oplossing |
| Het toestel werkt nicht maar behoren. | • De stroombron is verkeerd aangesloten.
• De zekering is doorgeslagen.
• Er zit te veil water in het toestel en het toestel ward uitgeschakeld.
• De omgevingstempoatuur ligt buiten het bedrijfsbereik. | • Steek de stekker stevig in het stopcontact.
• Vervang de zekering van 2A / 3,15 A, 250 VAC (mag alleen worden uitgevoerd door een gekwalificeerde technicus).
• Laat het toestel leeglopen door de afvoerplug te verwijdenen (zie de sectie Handmatige afvoer).
• Zorg ervoor dat het toestel in een ruimte worden geplaatst met een temperatuur:tussen 5 en 35°C. |
| Het toestel werkt op een lagere capaciteit. | • De luchtinlaatfilter/-klep is vuil.
• De uitlaatbuis of afvoerslang is verstopt.
• Deuren en ramen+zijn opengelaten.
• Er worden gebruik gemaakt van de verkeerde modus.
• De uitlaatbuis is losgemaakt. | • Maak de luchtinlaatfilters/- klep schoon (zie de sectie Luchtinlaat/-uitlaat/filter reinigen).
• Verwijder eventuele verstoppenen.
• Houd ramen en deuren gesloten.
• Verander de modus. Als de Koelen modus worden geselecteerd, stel de temperatuur lager in dan de huidige kamertemperatuur.
• Zorg ervoor dat de uitlaatbuis stevig is vastgemaakt (zie de sectie Het uitlaatsystem installeren). |
| Symptom | Mogelijk oorzaak | Oplossing |
| Er is een waterlek. | | Er stroomt water UIT het toestel. | Leeg het toestel. |
| Het toestel maakt te veel lawaai. | | Het toestel is op een oneffen ondergrond geplaatst. Sommige onderdelen zitten los en trillen. Er zijn gorgelende geluiden te horen. | Plaats het toestel op een horizontale en stabiele ondergrond. Zet de onderdelen stevig vast. Dit is normaal. Het geluid komt van het koudemiddel. |
| Foutcodes | Ft | Hoog waterpeil-alarm. | Laat het toestel leeglopen door de afvoerplug te verwijdersen (zie de sectie Handmatige afvoer). |
| OPMERKING: Onderstaande foutcodeproblemenogens allen worden opgelast door een gekwalificeerde technicus. |
| E0 | Er is een communicatiebout:tussen de hoofdprintplaat en de printplaat van het scherm. | Controller of de kabelboom van de printplaat van het scherm Niet beschadig is. Maak losese draden opnieuw op hun plaats vast. Als het probleem hiermee Niet is opgelast, neem contact op met een servicecentrum om de onderdelen te verrangen. |
| E1 | Fout van de omgevingstemperatuursensor. | Controller de aansluiting, reinig en breng de temperatuursensor opnieuw aan. Als deze nog steeds nicht werkt, verrang die dan. |
| E2 | Fout van de temperatuursensor van de spoel. | Controller de aansluiting, reinig en breng de temperatuursensor opnieuw aan. Als deze nog steeds nicht werkt, verrang die dan. |
Opslag
Als u denkt het toestel langere tijd (meer dan een paar weken) niet te gebruiken, raden wij u aan het toestel te reinigen en grondig te laten drogen. Berg het toestel vervolgens als volgt op:
- Haal de stekker van het apparaat uit het stopcontact en verwijder de uitlaatbuis en het verstelbaar raamframe.
- Voer al het water uit het toestel af. Verwijder de afvoerslang van het toestel.
- Verwijder en reinig de luchtinlaatfilter. Laat deze enkele dagen goed drogen in een stofvrije ruimte voordat u de filter weer op het apparaat bevestigt. Hierdoor kan de verdamper ook drogen. Wanneer het water is afgevoerd, kan het toestel ook ongeveer een halve dag op lage snelheid in de ventilatormodus werken om de binnenkant van het toestel grondig te drogen. Bevestig vervolgens de luchtinlaatfilter en de klep opnieuw op het toestel en sluit de afvoerplug.
- Bewaar het toestel altijd rechtop. 5. Verwijder de batterijen uit de afstandsbediening.
- Bewaar het toestel en de bijbehorende accessoires in een droge, stofvrije en goed geventileerde ruimte, uit de buurt van direct zonlicht.
WAARSCHUWING!
De verdamper van de eenheid moet droog zijn voordat het toestel wordt opgeborgen om schimmelvorming en beschadiging van de interne onderdelen te vermijden.
