820 Plug&Play 820w - Zonnepaneelset SIRIUS - Gratis gebruiksaanwijzing en handleiding

Fabrikantreferentie	SI-2KIT410
Totale piekvermogen	820 Wp
Aantal panelen	2
Vermogen per paneel	410 Wp
Type cellen	Monokristallijn volledig zwart
Afmetingen paneel	172 x 112 x 3 cm
Totaal opvangoppervlak	3,85 m²
Totale gewicht panelen	62 kg
Micro-omvormer	Tsun TSOL-MS800
Omvormervermogen	800 W
Omvormerrendement	96,7 % (piek) / 96,5 % (CEC)
AC-uitgangsspanning	220-230 V
Hoek van helling	30°, 46° of 60° (verstelbaar)
Lengte AC-kabel	10 m (IP67)
Verbinding en monitoring	Ingebouwde Wi-Fi, Talent Home-app
Geschatte jaarlijkse productie	tot 1 060 kWh/jaar
Productgarantie	12 jaar
Prestatiesgarantie	25 jaar

Veelgestelde vragen - 820 Plug&Play 820w SIRIUS

Hoe installeer ik de SIRIUS 820 Plug&Play kit?

De installatie verloopt in drie stappen: monteer de aluminiumstructuur, bevestig de panelen en sluit vervolgens de AC-kabel aan op een standaard stopcontact. Er is geen elektricien nodig voor de aansluiting, maar het is aan te raden om te controleren of het stopcontact beschermd is door een aparte stroomonderbreker. Het steunoppervlak moet stabiel zijn en blootgesteld aan de zon, zonder schaduw.

Waar kan deze zonnestel worden geïnstalleerd?

De kit is geschikt voor drie configuraties: grond, muur of balkon. Er is een vlak oppervlak van ten minste 4 m² nodig, een ideale oriëntatie naar het zuiden of zuidoosten, en een stopcontact binnen 10 m. Vermijd schaduwrijke gebieden door een boom, dak of naburig gebouw.

Hoeveel elektrische vermogen kan deze kit produceren?

De kit bevat 2 monokristallijne panelen van elk 410 W voor een totaal piekvermogen van 820 Wp, gekoppeld aan een Tsun TSOL-MS800 micro-omvormer van 800 W. De geschatte jaarlijkse productie is ongeveer 1.060 kWh, afhankelijk van de lokale zonneschijn, wat tot 243 euro per jaar kan besparen.

Hoe volg ik de productie in real-time?

De Tsun TSOL-MS800 micro-omvormer is uitgerust met een geïntegreerde Wi-Fi-module. U hoeft deze alleen maar aan te sluiten op uw internetbox en de Talent Home applicatie op uw smartphone te installeren om de directe, dagelijkse en maandelijkse productie te bekijken, evenals de vermeden CO2-uitstoot.

Wat gebeurt er bij een stroomstoring?

De kit werkt in zelfconsumptie met injectie op het net. Bij stroomuitval schakelt de micro-omvormer automatisch uit voor de veiligheid (anti-eilandingsnorm). De kit levert geen stroom buiten het net; het vervangt geen systeem met opslagbatterij.

Is de hoek van de panelen verstelbaar?

Ja, de geanodiseerde aluminiumstructuur biedt drie kantelhoeken: 30°, 46° of 60°. Kies de hoek op basis van uw breedtegraad: 45° is over het algemeen optimaal voor Frankrijk. De aanpassing gebeurt handmatig tijdens de installatie.

Wat is de garantieperiode van de SIRIUS 820 kit?

De kit heeft een productgarantie van 12 jaar en een prestatiegarantie van 25 jaar op de zonnepanelen. De Tsun micro-omvormer is afzonderlijk gedekt; raadpleeg de documentatie in de kit voor de exacte voorwaarden.

Zijn de panelen bestand tegen regen en wind?

De full black monokristallijne panelen zijn ontworpen voor gebruik buitenshuis en kunnen de gebruikelijke weersomstandigheden (regen, lichte sneeuw, UV) aan. De connector en AC-kabel zijn IP67-gecertificeerd, wat bescherming tegen waterstralen garandeert. Controleer bij sterke wind het ballast of de muurbevestiging van de structuur.

Kan ik panelen toevoegen om het vermogen te verhogen?

De SI-2KIT410 kit wordt verkocht als een autonome oplossing van 820 W. Uitbreiding is niet expliciet voorzien door de fabrikant voor deze referentie. Als u uw productie wilt verhogen, kunt u een tweede kit aanschaffen of de SIRIUS-reeks raadplegen voor kits met grotere capaciteit.

Moet deze kit bij de gemeente worden aangemeld?

In Nederland is een installatie van minder dan 3 kWp die op een stopcontact is aangesloten meestal vrijgesteld van een bouwvergunning. Echter, sinds het decreet van mei 2023 kan een vereenvoudigde voorafgaande verklaring vereist zijn, afhankelijk van uw gemeente of uw situatie in een mede-eigendom. Controleer bij uw gemeente en uw netbeheerder (Enedis) voordat u installeert.

Werkt de kit bij bewolkt weer?

De monokristallijne panelen produceren elektriciteit, zelfs bij bewolkt weer, maar met een verminderd rendement (20 tot 40% van het piekvermogen). De productie is maximaal bij heldere hemel en directe zonneschijn. Frequente bewolkte dagen zullen de jaarlijkse schatting van 1.060 kWh verminderen.

Welk onderhoud vereist deze zonnestel?

Het onderhoud is minimaal. Reinig de panelen twee tot drie keer per jaar met helder water om stof, bladeren en afzettingen te verwijderen. Vermijd schurende of chemische producten. Controleer jaarlijks de staat van de kabels en de bevestigingen van de structuur, vooral na episodes van sterke wind.

GEBRUIKSAANWIJZING 820 Plug&Play 820w SIRIUS

Installeren, Aansluiten, Produceren!

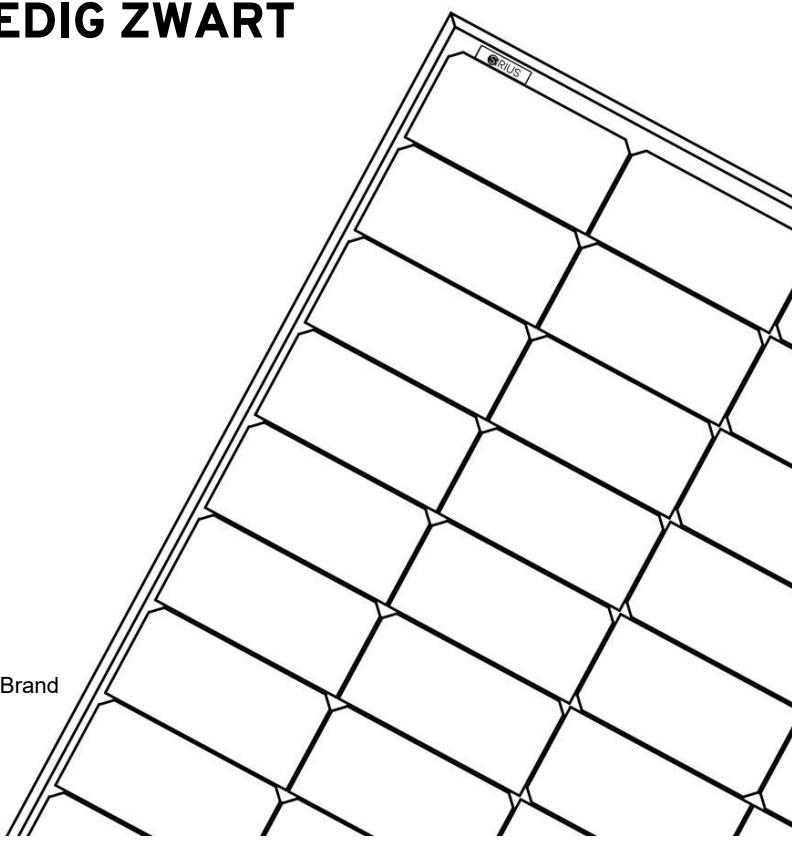

ZONNEKIT PLUG&PLAY820W VOLLEDIG ZWART

SI-2KIT410

Geimporteerd door Market Maker Brand Licensing

79/81Ancienne route Nationale 7

69570 Dardilly

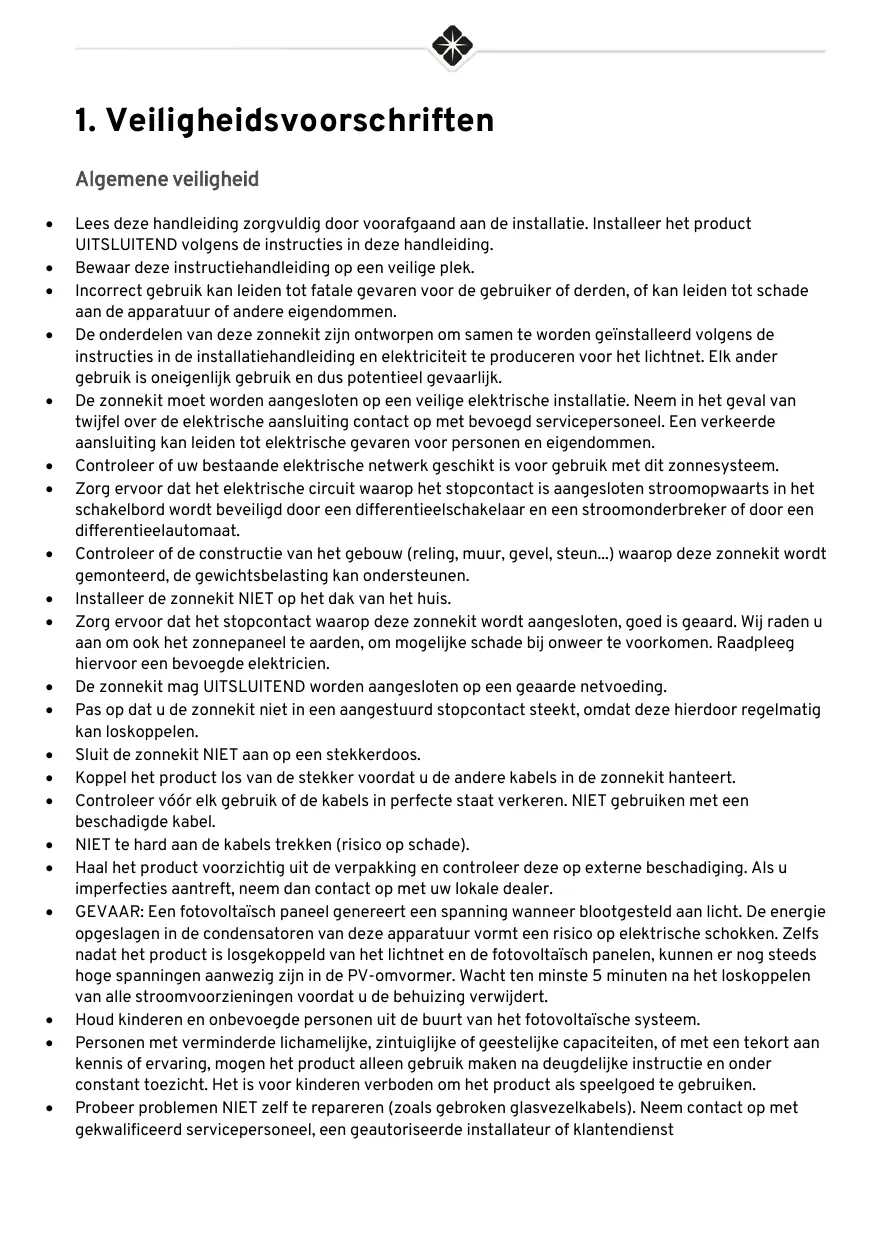

1. Veiligheidsvoorschriften

Algemene veiligung

• Lees deze handleiding zorgvuldig door voorafgaand aan de installmentie. Installer het product UItSLUITEND volgens de instructies in deze handleiding.
• Bewaar deze instructiehandleiding op een veilige plek.
• Incorrect gebruik kan leiden tot fatale bevaren voor de gebruiker of derden, of kan leiden tot schade aan de apparatuur of andere eigendommen.
• De onderdelen van deze zonnekit zijn ontworpen om samen te worden geinstalleerd volgens de instructies in de installmentiehandleiding en elektricitie te produceren voor hetlichtnet. Elk ander gebruik is oneigenlijk gebruik en dus potentieel gevaarlijk.
• De zonnekit要去 worden aangesloten op een veilige elektrische installmentie. Neem in het geval van twijfel over de elektrische aansluiting contact op met bevoegd servicepersoneel. Een verkeerde aansluiting kan leiden tot elektrische gezaven voor Personen en eigendommen.
• Controller of uw bestaande elektrische network geschikt is voor gebruik met dit zonnesystem.
  Zorg ervoor dat het elektrische circuit waarop het stopcontact is aangesloten stroomopwaarts in het schakelbord worden beveiligd door een differentieelschakelaar en een stroomonderbreker of door een differentieelautomaat.
• Controller of de constructie van het gebouw (reling, muur, gevel, steun...) waarop deze zonnekit worden gemonteerd, de gewichtsbelasting kan ondersteunen.
• Installer de zonnekit NIET op het dak van het huis.
  Zorg ervoor dat het stopcontact waarop deze zonnekit worden aangesloten, goed is geaard. Wij raden u aan om ook het zonnepaneel te aarden, om möglichke schade bij onweer te voorkomen. Raadpleeg hiervoor een bevoegde elektricien.
• De zonnekit mag UITSLUITEND worden aangesloten op een geaarde netvoeding.
• Pas op dat u de zonnekit nicht in een aangestuurd stopcontact steekt, odomat deze hierdoor regelmatin kan loskoppelen.
  Sluit de zonnekit NIET aan op een stekkerdoos.
  Koppel het product los van de stekker voordat u de andere kabels in de zonnekit hanteert.
• Controller vór elk gebruik of de kabels in perfecte staat verkeren. NIET gebruiken met een beschadigde kabel.
• NIET te hard aan de kabels trekken (risico op schade).
  Haal het product voorzichtiguit de verpakking en controllerer deze op externe beschadiging. Als u imperfecties aantreft, neem dan contact op met uw lokale dealer.
• GEVAAR: Een fotovoltaïsch paneel genereert een spanning wanner blootgesteld aanlicht. De energie opgeslagen in de condensatoren van deze apparatuur vormt een risico op elektrische schokken. Zelfs nadat het product is losgekoppeld van het lichtnet en de fotovoltaïsch panelen,+kennen er nog steeds hoge spanningen aanwezig+zijn in de PV-omvormer. Wacht ten minste 5 minute na het loskoppelen van alle stroomvoorzieningen voordat u de behuizing verwijdert.
• Houd kinderen en onbevoegde Personen uit de buurt van het fotovoltaische system.
• Personen met verminderde lichamelijke, zintuiglijke of geestelijkke capacitieren, of met een tekort aan kennis of ervaring, mogen het product alleen gebruik make na deugdelijke instructie en onder constant toezicht. Het is voor kinderen verboden om het product als spelgoed te gebruiken.
  Probeer problemen NIET zelf te repareren (zoals gebroken glasvezelkabels). Neem contact op met gekwalificeerd serviceperoneel, een geauthoriseerde installmenteur of klantendienst

WAARSCHUWING: Risico op brandwonden weg hete onderdelen. Sommige onderdelen en oppervlaktes zijn heetijdens gebruik. Raak de actieve onderdelenijdens gebruik Niet aan om het risico op letsel te voorkomen
- Controller deze zonnekit regelmatig om te zien of alle elektrische aansluitingen nog stevig
- vastzitten. Controller ook of alle bevestigingen (bouten, verbindingen...) nog stevig vastzitten.
Voer inspections regelmatig uit en.altijd direct na uitzonderlijke gebeurtenissen (zoals storm, hagel, zware sneeuwbelasting, enz.). Controller bij deze inspections of de componenten veilig, intact en schoon zich.
Reinig modules ALLEEN nadat deze zich aufgekoeld.
Reinig modules NIET met water als er een risico op bevriezing.bestaat.
- Verwijder vuil met warm water of een zachte doek. Schraap vuil NIET weg. Verwijder sneeuw en ijz zonder te forceren
Houd de constructie vrij van vuil en puin.
- Gebruik GEEN schurende reinigingsmiddelen; oppervlakteactieve stoffen, schrapers of reinigingsapparatuur met water onder druk. Gebruik GEEN micropolaire wollen of katoenen doeken.

Waarschuwingen inzake installmentie

• Controller vór de installation alle componenten van de zonnekit om er zeker van te zichn dat er geen transport- of hanteringsschade is die de isolatie-integriteit of veiligheidsafstanden kan aantasten; dit kan anders veiligheidsrisico's opleveren.
• Installer UITSLUITEND onbeschadigde modules en componenten.
  Probeer de componenten van deze zonnekit op geen enkele wijze te modifiereren of demonteren.
• Installer de zonnekit UITSLUITEND volgens de instructies in deze handleiding. Monteer de omvormer zodenig dat deze Niet per ongeluk kan worden aangeraakt.
• De installmentiek moet te allen vrij en veilig toegankelijk worden gezhonden
• Inspector bestaande elektronische of sanitaryre installations voordat u de installmentie van de zonnekit vastschroeft om elektrische schokken of ander letsel te voorkomen.
• Wees voorzichtig bij het kiezen van de installmentieplek voor de zonnekit en houd rekening met de opgegeven vereisten voor koeling.
• Installer de zonnekit nooit in een omgeving met weinig of geen luchtstroom, noch in stoffige omgevingen. De efficientie van de koeling kan anders worden aangetast.
• Installer de zonnekit NIET oplicht ontvlambare materialen of waar ontvlambare materialen+zijn opgeslagen.
• Installer de zonnekit NIET op constructies die+zijn gemaakt van brandbare of thermolabiele materialen.
• Installer de zonnekit NIET指的是在debuurt van airconditioningsystemen
• Installer muurbeugels NIET op het dak van een huis. Deze beugels zichn Niet ontworpen en gecertificerd voor dat soort gebruik.
• Bevestig muurbeugels aan een stevige muur om te voorkomen dat ze eraf scheuren. De meegeleverde bevestigingen mooten NIET worden gemodificeerd.
• Plaats GEEN steunen die zich ontworpen voor hove grond op een plat dak als deze Niet op de grond zich geschroefd.

• Gebruik GEEN enkele andere bevestigingsmethode dan die aanbevolen in de installmentiehandleiding.

• Vallende apparatuur kan ernstig of zelfs fataal letsel veroorzaken. Monteer het apparaat nooit op de beugel tenzij u er zeker van bent dat het montageframeicht stevig is gemonteerd, na zorgvuldige controle.

• Gebruik bij het overdag installeren van fotovoltaïche modules ondoortzichtige materialen om de fotovoltaïche modules af te dekken, anders zal de spanning op de module-aansluitingen hoog zijn wanner blootgesteld aan dezon, wat gevaar kan opleveren.
• Installer de zonnekit NIET in winderig of nat wee.
• Gebruik UITSLUITEND droog, geisoleerd gereedschap. NIET hanteren met natte handen.
• Om de kans op schokken als gevolg van gevaarlijke spanningen tot een minimum te beperken, dient u de gehele zonne-array af te dekken met donker material voordat u de array aansluit op apparatuur.
  WAARSCHUING: Risico op elektrische schok. Onbevoegde verwijdering van noodzakelijkke beveiligingen, onjuist gebruik, onjuiste installmentie of bediening kan leiden tot ernstige veiligheids- en schokrisico's en/of schade aan apparatuur.
  WAARSCHUWING: Levensgevaar wegens brand of ontploffing: elektrische apparaten konnen brand verooorzaken.
• Installee GEEN beschadigde modules.
• Installeer modules NIET binnenshuis.
• Installee modules NIET op bewegende voorwerpen.
• Ga nooit op de modules staan.
  Stel modules NIET bloot aan mechanische belastingen.
• Laat GEEN voorwerpen op de modules vallen.
• Laat modules NIET vallen.
• Til of verplaats de module nooit door de aansluitkabels of de omvormer Been.
• Plaats NIETS bovenop de omvormer of modules.
• Dek de omvormer of modules NIEt af.
• Verplaats de installmentie NIET tijdens gebruik.
• Onder speciale omstandigheden kan de omvormer worden blootgesteld aan elektramagnetische interferentie van omringende apparatuur. In dit geval is de gebruiker verplicht om de juiste maatregelen te nemen en de interferentie van omringende apparatuur op de omvormer te verminderen.
• Installer de omvormer nooit in de buurt van gevoelige apparatuur (zoals radio's, telefoons, televisies, enz.).
• Blijf nicht gedurende langereijd dichter dan 20 cm bij de omvormer.

Waarschuwingen inzake elektriciteit

• Alle elektrische installaties要去en voldoen aan de lokale normen voor elektrische verilgheid.
• De behuizing NIET openen. NIET proberen te repareren, raadpleeg bevoegd serviceperoneel. Alle bedrading en de elektrische installmente要去en worden uitgevoerd door bevoegd serviceperoneel.
• Onjuist gelebruikijdens het bedravingsproces kan leiden tot dodelijk fataal voor de gebruiker of onherstelbare schade. UITSLUITEND bevoegt serviceperoneel mag de bedrangswerkzaamhedenuitvoeren.
• Het aanraken van spanningvoerende onderdelen kan ernstig letsel of de dood tot gevolg hebben.
• Elektrische installment, reparations en ombouw mogen alleen worden UITgevoerd door personen gekwalificeerd voor elektrisch werk.

WAARSCHUWING: Levensgevaar wegens hoge spanningen. Installatie in een spanningvoerende lijn is verboden.
Raak GEEN beschadigde componenten aan.
- Te hoge spanning kan de zonnekit beschadigen.
Koppel de zonnekit NIET los wanner onder belasting.
Koppel belastekabels NIET los.
- Isoleer alle blootgestelde kabeluiteinden.
- Sluit alleen kabels met connectoren aan
Zorg ervoor dat alle elektrische componenten schoon, droog en veilig zijn
Zorg ervoor dat de bedrading Niet onder mechanische spanning staat
Zorg ervoor dat de bedrading Niet bloot ligt en/of hangt en beschermd is tegen vuil en schimmel
Zorg ervoor dat alle connectoren tijdens gebruik afgedicht en veilig zich.

2. Technische specificaties

Zonnepaneel
Maximaal vermogen bij STC (Pmax)	W	410 (+3%)
Open circuitspanning (Voc)	V	37,42
Kortsluitstroom (Isc)	A	13,68
Maximale voedingsspanning (Vmp)	V	31,49
Maximale voedingsstroom (Imp)	A	13,02
Afmetingen (L x B x h)	cm	172,2 x 113,3 x 3
Gewicht	kg	20,5
Aantal cellen	stuks	108
Type cellen		monokristallijn 182×91mm
Uitgangskabels		Kabel: 1,2 m, Dwarsdoorsnede: 4,0 mm²
Connector		MC4-STEKKER
Bedrijfstemperatuurbereik	°C	-40 tot +85°C
Bedrijfstemperatuurbereik	°C	-40 tot +85°C

Micro-omvormer
Afmetingen (L x B x h)	cm	25,0 x 17,0 x 2,8
Gewicht	kg	3
Max. ingangsspanning	V	60
Max. ingangsstroom	A	14
Max. kortsluitingangsstroom	A	20
Aanbevolen modulevermogen	W	300-550
Max. continu uitgangsvermogen	VA	800
Nominaal continu uitgangsvermogen	W	800
Nominale uitgangsstroom	A	3,48
Max. uitgangsstroom	A	4
Nominale uitgangsspanning	V	220/230/240(175~270), L/N/PE
Nominale freiestie	Hz	50/60
Vermogensfactor		-0,8 +0,8
Type connector (ingang)		MC4
MPPT-effICIÊNTie	%	99,9
AC-kabel
Lengte	m	10
Draadaansluiting	mm²	3*1,5mm²,VDE
Type contact		EU Schuko

DC-verlengkabel
Lengte	m	3
Type connector (ingang & uitgang)		MC4

Algemene specificaties van de kit
Beschermingsindex	IP	IP67
Bedrijfstemperatuurbereik	C°	-40~65°C
Wii connexion		Ja
Beschikbare app		De productie controlleden

3. Wat ziter in uw kit

Elektrische onderdelen

x2 panele1
Vóor

Achte

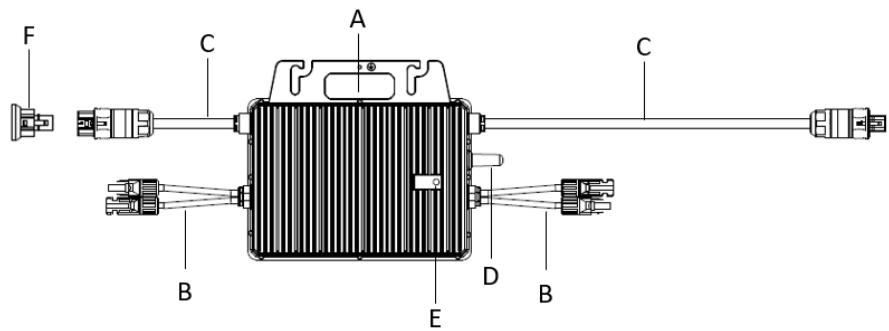

x1 micro-omvormer (inclusief WiFi-zender)

x4 DC-verlengkabel

x1 watervaste AC-eindddop

x2 1:1 papieren sjabloon

x110m kabel met netstekker

Montagestructuur

x4 driehoeksteun	x2 versterkingsstang
X2 M8*20 bout (voor de micro-omvormer)	x32 M8*20 bout
x4 M8*120 bout	x12 keilbout M8*60 bout
x4 booghanger	x4 U-bevestiging

4. Installatiehandleiding

Voordat u uw zonnekit aansluit op hetlichtnet, dient u de verklaring voor automatisch verbruik te make n via het ENEDIS-webportaal.

ENEDIS zalijdens het registratieproces om het DIN VDE 0126-1-1-certificaat van de micro-omvormer vragen. U(Intt dit certificaat via de volgende link downloaden:

www.mms-support.net/OTA/DG23BL0041_DIN_VDE0126.pdf

Zorg ervoor dat uwHundreds is voorzien van een LINKY-meter. Als u nog geen LINKY-meter hebt,(Int, u deze aanvragen via het ENEDISwebportaal.
Uw elektrische installmentie要去voldoenaan de volgende normen
230V 16A 2P+T contact, aangesloten op aarde van hoge kwaliteit (aarde要去 voldoen aan de toepasselijkke normen)
Elektrisch circuit bedraad in 1,5mm^2 en stroomopwaarts beveiligd door een 16A thermisch-magnetische stroomonderbreker OF bedraad in 2,5mm^2 en stroomopwaarts beveiligd door een 20A thermisch-magnetische stroomonderbreker
* Elektrisch circuit stroomopwaarts beveiligd door een 30mA aardlekschakelaar

Voor betere productie

Zoek waar een locatie die gedurende de dag zonnig blijft
Kantel de panelen voor betere productie van zonne-energie
Richt de panelen bij voorkeur op het zuiden

Ga voorzichtig om met de zonnepanelen en controllerer of er een stopcontact is binnen 10 m van de kit.

Vereist gereedschap

SCHROEVENDRAAIER
POTLOOD
BOOR/BOORMACHINE
6mm INBUSSLEUTEL
13mm MOERSLEUTEL

Optimale montages

Schuin op een gevel

Bevestigdaan eean balkon

Vlak op een schuin oppervlak

Op laagbouw. Niet installeren op het dak van een huis.

Op de grond

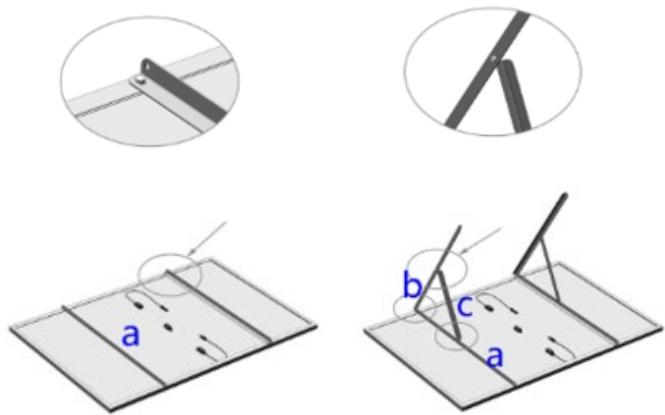

STAP 1: Structuurmontage: Installatie op de grond

De zonnekit kan horizontal op de grond worden gemonteerd.

Haal de zonnekit en accessoires ervan uit de verpakking. Controller of alle elementen aanwezig zich in de doos.

Zet de
driehoeksteunen (a)
vast aan het
zonnepaneel met een M8*20 bout. De bevestigingsgaten
zijn al voorgeboard in het frame van het zonnepaneel.

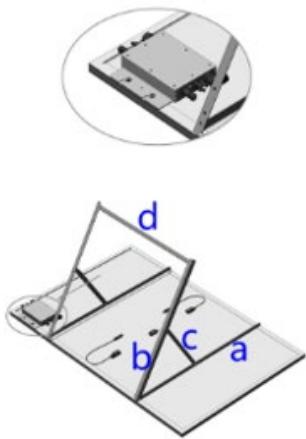

Sluit de stang (a), (b) & (c) aan met M8 * 20 bouten zoals staat afgebeeld.

Het zonnepaneel kan in de gewenste hoek worden gekanteld door de hoekverstellingsstang (c) vast te zetten in verschillende gaten.

Verbind de tweet

driehoeksteunen aan elkaar met een verstevigingsstang (d) om de gehele montagestructuur te versterken. Het gat voor de verstevigingsstang zit aan de buitenkant.

Zet de micro-oomvormer vast op het zonnepaneel. De bevestigingsgaten zich al voorgeboard in het frame van het zonnepaneel.

Zet het zonnepaneel vast op de grond met de M8*60 expansiebouten.

WAARSCHUWING

Kies de installmentielek zorgvuldig en volg de opgegeven vereisten voor koeling. De micro-omvormer要去 op een geschiktelek met goede ventilatie en zonder direct zonlicht worden geinstalleerd.

De optimale bevestiging van de micro-omvormer

STAP 1 BIS: Structuurmontage: Installatie aan de muur

De zonnekit kan verticaal aan de muur worden gemonteerd. De 5 eerste stappen+zijn hetzelfde als voor Installatie op de grond, raadpleeg a.u.b. het deel STAP 1.

Om u te helpen bij het voorbereiden van de plek waar het kan worden geplaatst,(Intu de 2 meegeleverde 1:1 tekeningen gebruiken.

De micro-omvormer要去en maximale aufstand van 20 meter van uwWiFi-router bevinden, en met maximaal een muur ertussen.

Plaats het patroon met gebruik van de 2 papieren, meegeleverd in de doos. Deze要去 allemaal uitgelijnd zich op uw muur.

2 Markeer de locaties van de te bevestigen schroeven met een potlood en verwijder de papieren.

3 Controller of het gatenpatroon correct is door de vooraf gemonteerde kit bovenop uw muur teplaatsen. U dient de potloodmarkering door de gaten voor de muurmontage te+kennen zien.

Zet het

zonnepaneel vast

aan de muur met de

M8*60 expansiebouten.

WAARSCHUWING

Kies de installmentielek zorgvuldig en volg de opgegeven vereisten voor koeling. De micro-omvormer要去 een geschiktelek met goede ventilatie en zonder direct zonlicht worden geinstalleerd.

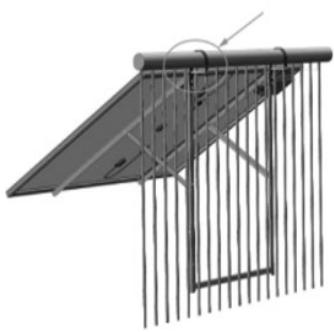

STAP 1 TER: Structuurmontage: Installatie op de balkonleuning

U=kunt de zonnekit op de leuning van uw balkon monteren. De 5 eerste stappen zijn hetzelfde als voor Installatie op de grond, raadpleeg a.u.b. het deel STAP1.

De micro-omvormer moet zich op een maximale afstand van 20 meter van uw WiFi-router bevinden, en met maximaal één muur ertussen.

1 Bevestig de booghangers aan de stang (b) van elke driehoeksteun met gebruik van M8 * 20 bouten.

Til het zonnepaneel voorzichtig aan buiten van de balkonleuning en waar de booghangers veilig zakken. Zet de booghangers cervolgens vast aan de balkonleuning met gebruik van M8*120 bouten.

Zet het onderste uiteinde van de zonnepaneelconstructie vast aan de balkonleuning met behulp van U-bevestigingen en zorg er hierbij voor dat de U-bevestiging boven de verstevigingsstang (d) terechtkomt.

STAP 2: Elektrische aansluiting van het systeme

Bedradingsschema van elk component

MICRO-OMVORMER

A: Bevestigingsgat

C: AC-kabels

E: Status-led

B: DC-kabels

D: Antenne

F: AC-einddop

ZONNEPANEL

A: Mannelijke MC4-connector

B: Vrouwelijkke MC4-connector

Vór de elektrische aansluiting: Controller de omgeving en positie van de installmentie

Voldoe bij het kiezen van de installmentiepositie aan de volgende voorwaarden:

Stel de omvormer Niet bloot aan direct zonlicht om ongewenste verlaging van het vermogen als gevolg van een stijgende interne temperatuur van de omvormer te voorkomen.
Zorg er.altijd voor dat de luchtstroom rondon de omvormer nicht wordt belemmerd om oververhitting te voorkomen.
Niet installereren op plekken waar gassen of ontvlambare stoffen aanwezig hunnen zich.
Vermijd elektromagnetische interferentie die de juiste werking van elektronische apparatuur kan aantasten.
Het worden aanbevolen om micro-omvormers te installeren op structuren onder de fotovoltaische modules, zodate deze in de schaduw werken.
Gebruik een mobiele telegram om de WiFi-signalsterkke op de installmentiek te controleren. Als het WiFi-signal zwak is, probeer dan de micro-omvormer op een andere plek te installeren of verplaats de WiFi-router.

GEVAAR

• Controller de micro-omvormer vór de installation om er zeker van teijken dat er geen transport- of hanteringsschade is die de isolatie-integriteit of veiligheidsafstanden kan aantasten.
• Onbevoegde verwijdering vanoodzakelijkbeveiligingen, onjuist gebruik, onjuiste installmentie of bediening kan leiden tot ernstige veiligheids- en schokrisico's of schade aan apparatuur.
• Houd er rekening mee dat de installmentie van deze apparatuur het risico van elektrische schokken met zich meebrengt.

Optimale draadaansluitingen

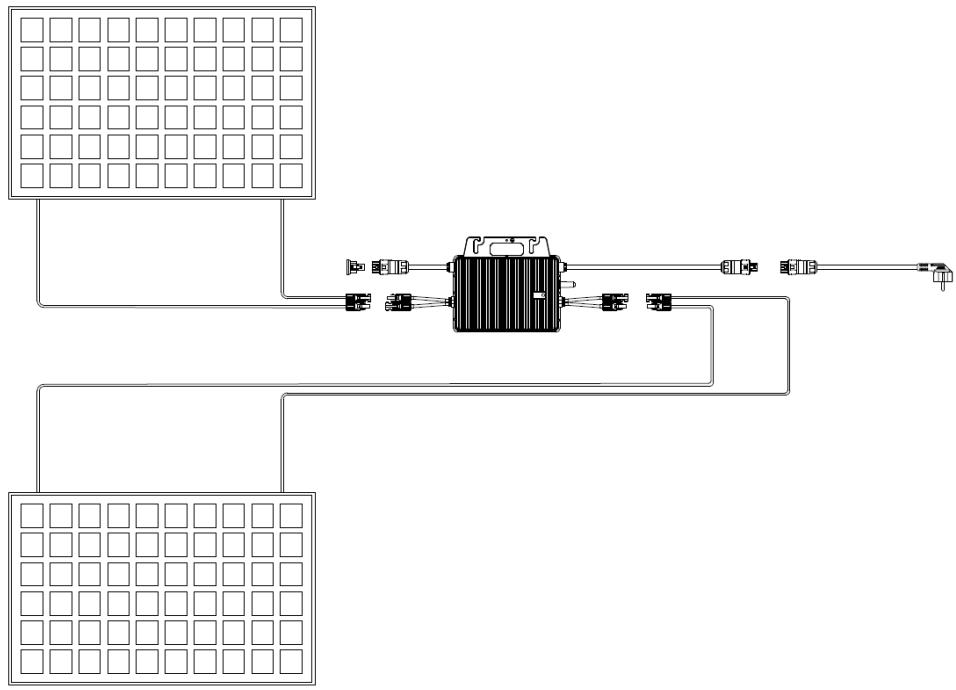

Eindschema van de systeemaansluiting

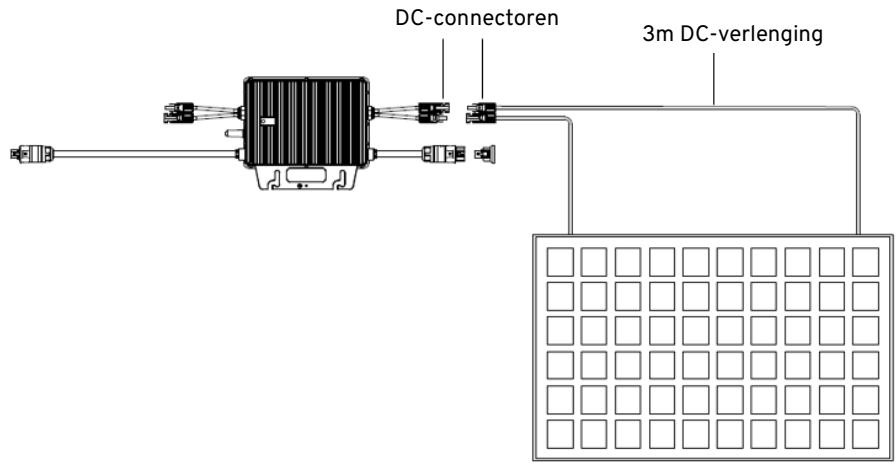

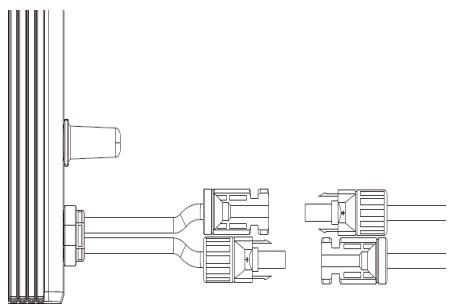

Sluit de DC-kabel van elke paneel aan op de micro-omvormer.

GEVAAR

• De fotovoltaische array verstrekt een DC-spanning aan de omvormer wonneer blootgesteld aanlicht.

WAARSCHUWING

• Zorg ervoor dat alle DC-kabels correct zijn bedraad en dat geen van de draden bekneld of beschadigd is.

• De maximale open circuitspanning van de PV-modules inbegren in deze kit is ontworpen om nooit de opgegeven maximale DC-ingangsspanning van de micro-omvormer te overschrijden. Gebruik GEEN andere componenten dan die inbegren in deze kit.

OPGELET

• Als de DC-kabel te kort is voor de installmentie, gezruikt u een DC-verlengkabel om de PV-modules aan te sluiten op de microomvormer.

• Gebruik MC4-compatible DC-connectoren in de omvormerlijke van de DC-verlangkabel, inbegrepen in deze kit.

• Neem indien nodig contact op met de naverkoopdienst voor de vereisten van DC-connectoren in de modulezijde van de DC-verlengkabel.

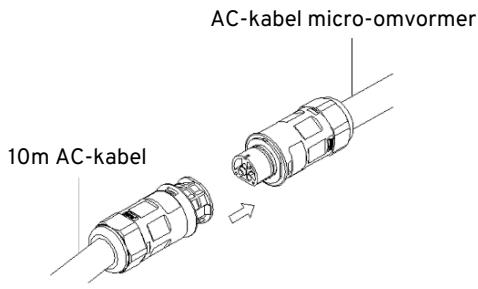

Steek de AC-kabelconnector in de micro-omvormer. Duw de kabel erin totdat deze op zich plek vergrendelt.

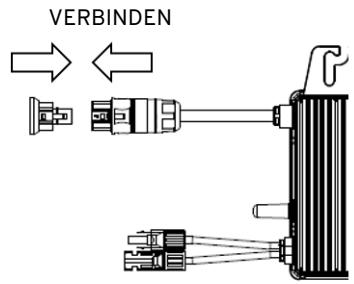

Gebruik een watervaste beschermdop op de connector om ervoor te zorgen dat de ongebruekte AC-connector gesloten is.

Stap 3. Het systeem starten

Steeke de AC-kabelstekker in een huishoudelijk 230V stopcontact.
Uw systeem begint vermogen te produceren na een wachtijd van ongeveer 2 minutes.

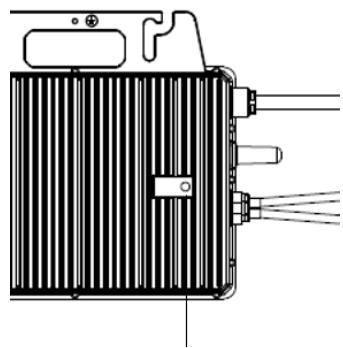

3 De led za bij het opstarten groen en rood knipperen.

Als uw micro-omvormer in groene kleur klikt - de aansluiting is goeduitgevoerd en de productie van elektriciteit is al gestart!

GROEN LAMPJE KNIPPERT

De betekenis van led-lichtsignalen is als volgt:

Status	Indicatie	Oplossing
Groen knipperen (0,2-0,8 )	Normaal werkzaam	Uw installmentie genereert elektricitit
Groen knipperen (0,2-3,8)	WiFi abnormaal	Controleer de WiFi-verbinding
Rood knipperen	Abnormaal werkzaam	Controleer de elektrische aansluitingen
Constant rood	Fout	Raadpleeg de probleemoplossingparagraa f hieronder

5. Configuratie van de micro-omvormer en app

de micro-omvormer zal direct verbinding make met de router (WiFi-versie). Gebruikers können de Talent-app gebruiken om de micro-omvormer in de gaten te houden.

Bezoek "Google Play" of de "Apple Store" en "Talent Home". Download en installeer de app op de mobiele telefon.

Talent Home

Registrar een/New account in Talent Home.

Scan de QR-code hieronder om de meest recente

gebruikshandleiding te vinden voor Talent Home.

Gebruikshandleiding voor Talent Home

6. Probleemoplossing

Sommige storingen können eenvoudig worden opgelost. Raadpleeg de volgende tabel voordat u de klantenservice of een monteur belt:

Probleem	Oorzaak	Oplossing
Geen productie van elektriciteit	Stroomuitval	Controler of er geen stroomuitval is
	Onjuiste elektrische aansluiting	Controler of de kabels correct+zijn aangesloten
	De micro-omvormer of het zonnepaneel is beschadigd	Neem contact op met de naverkoopdienst
	Onvoldoende zonlicht	Verplaats de installmentaar een locatie met meer zach
	De installmentie is nicht aangesloten op het huishoudelijkke elektrische systeem	Sluit de installmentaar het huishoudelijkste stopcontact
Constant rood led-lampje op de micro-omvormer	Fout	Neem contact op met de naverkoopdienst

Als u nog vragen hebt, neem dan contact op met once klantendienst via [e-mail].

7. Verklaring van conformiteit

Market Maker Brand Licensing verklaart hierbij dat deze apparatuur in overeenstemming is met de essentiele vereisten en andere relevante bepalingen van de richtlijn 2014/53/UE.

De verklaring van conformiteit is beschikkaar op het volgende adres:

www.mms-support.net/OTA/ECD_MMBL_SI-2KIT410-001.pdf

8. Garantie

ONDERSTEUNINGSMODUS

Voor micro-omvormers en zonnepanelen van het merk SIRIUS (met uitzondering van structuren en schroeven, waarvoor een garantie van twee (2)一年多 geldt) bieden wij de Klant een commerciele garantie voor eenperiode van twaalf (12)一年多 vanaf de datum van levering van de goederen, gedurende welkeperiode het product zal worden verrangen.Voor elk verzoek om ondersteuning kunt u per e-mail contact opnemen met de klantendienst via [e-mail].

U worden verrolgens gezvraagd welt onderdeel defect is en de originele factuur als bewijs van betaling van het product.

Mogelijk vragen wij om Foto's van het apparaat.

Het is ook belangrijk dat u een Foto van het typeplaatje van het apparaat verstrekt, dat gewoonlijk op de onderkant van het apparaat is aangebracht.

In het kader van de uitvoering van de wettelijkke conformiteitsgarantie kan een Niet-conform of defect productaar keuze worden gerepareerd of verrangen.

Indien het product worden gerepareered en op voorwaarde dat de wettelijk garantiperiode nog loopt, geniet u van een verlenging van de garantiperiode met 6 maanden.

Wonneer reparatie nicht möglich is, verrangen we het product. Voor dit neue product geldt verwolgens een neue garantieperiode van 2aar.

DEFECTEN BIJ HET UITPAKKEN

Als na het uitpakken blijkt dat het product of het apparaat een defect vertoont dat de bruikbaarheid voor het doel waarvoor het is ontworpen en vervaardigd, belemmert, neem dan binnen 72 werkuren contact op met de klantenservice.

UITSLUITINGEN VAN GARANTIE

UITSLUITINGEN VAN GARANTIE IN VERBAND MET DE OORSPRONG VAN DE SCHADE

De garantie is nicht van toepassing in geval van toevallige materiëleschade en dekt in het bijzonder geen verslechtering en defecten alsgevolg van :

• Slechte installmentatie (onjuiste montage of montage in strijd met de instructies in de gebruikershandleiding) of slecht onderhoud van het product, of nalatigheid waaronder :

• Verkeerd gebruik van de apparatuur of het Niet opvolgen van de instructies in de gebruikershandleiding;

• Ondeugdelijke opslag ;

• Transport of verkeerde behandeling ;

• Blikseminslag, overstroming, brand, stroompiek, schokken, slechte ventilatie, vallen, verkleuring door Licht, verbranding, vochtigkeit, overmatige verwarming zonder luchtbevochtiger, oneffenheden van de vloer of aanwezigheid van insecten, vernieling door tussenkomst van derden of dieren ;

• Reparaties en/of werkzaamheden aan de apparatuur en/of het openen van de apparatuur door een Niet door de fabrikant geauthoriserde persoon ;

• Onderhoud, reparatie of vervanging van onderdelen als gevolg van normale slijtage (bijv. stoten);

• Gebrek aan onderhoud of onderhoud in strijd met de gebruiks- en onderhoudsinstructies die zijn opgegeven door de verkoper en/of de gebruiks- en onderhoudsinstructies die bij het product�n gevoegd ; - Wijziging van de constructie en de oorspronkelijke kenmerken van het gegarandeerde product ;

• Corrosie, oxidatie, onjuiste aansluiting of problemen met de externe voeding ;

• Een geval van overmacht;
  Deze lijst is Niet volledig.

UITSLUITINGEN VAN GARANTIE IN VERBAND MET DE AARD VAN DE SCHADE (GEVOLGSCHADE)

De garantie heeft uitsluitend betrekking op hetrecht op reparatie of verranging van het product waarop de garantie betrekking heeft.

Gevolgschade als gevolg van een defect of verslechtering worden dus nicht gedekt door de garantie, met inbegrip van:

• De kosten van inbedrijfstelling, afstelling, reiniging;
• Schade van welke aard dan ook die het gevolg is van de onmogelijkheid om het product waarvoorde garantie geld te gebruiken in deperiode tussen afname van de kwaliteit en reparatie of verranging.

ANDERE UITSLUITINGEN

• Schade en defecten die vallen onder de specifieke uitsluitingen waarin de garantie van de fabrikant voor het product waarvoorde garantie geldt voorziet, zoals vermeld in de gebruikershandleiding van het product;
• Afname van esthetische aard;
• Het product waarvoorde garantie geldt die de klant Niet in staat is terug te sturen of wanner het zonder accessoires worden teruggestuurd;

SIRIUS

Merci!

Geimporteerd door Market Maker Brand Licensing

79/81Ancienne route Nationale 7

69570 Dardilly

iMontar, Conectar, Producir!

KIT SOLAR PLUG&PLAY

820W COMPLETAMENTENEGRO

SI-2KIT410
