GEBRUIKSAANWIJZING SDD2 L EMTC 880 SIRIUS

NL GEBRUIKSAANWIJZING

S-DD2-L FLUSH TOP

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld. Het moet echter naar een plaats worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u mogelijk voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. Voor meer details in verband met het recyclen van dit product, neemt u het best contact op met de gemeentelijke instanties, het bedrijf of de dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht. Dit apparrat voldoet aan de Europese richtlijnen 2002/96/CE voor elektrische en elektronische afval (WEEE).

Het apparaat is klaar zowel voor installatie met als met afluoer naar buiten recirculatie.

WAARSCHUWING

bewaar altijd deze gebruiksaanwijzing samen met de afzuigkap. Als het apparaat wordt verkocht of afgestaan aan anderen moet ze altijd vergezeld gaan van deze gebruiksaanwijzing. Wij bedanken u dat u deze aanwijzingen doorleest voordat u het apparaat gaat installeren en gebruiken. Deze aanwijzingen zijn speciaal opgesteld voor uw persoonlijke veiligheid en die van anderen.

VEILIGHEIDSNORMEN

Deze afzuigkap is gemaakt voor huishoudelijk gebruik door privé gebruikers. Het apparaat mag alleen door volwassenen worden gebruikt. Pas op dat kinderen niet in contact komen met het product en het niet gebruiken als speelgoed. Let ook op dat ze niet aan de bedieningen kunnen komen.

- Bij de levering van het apparaat controleer de verpakking en kijk of alles er over het algemeen goed uitziet. Schrijf eventuele opmerkingen op het leveringsafschrift waarvan u een kopie moet bewaren. Uw apparaat is bestemd voor normaal huishoudelijk gebruik. Het mag niet voor commerciële of industriele doeleinden worden gebruikt of voor andere doeleinden waarvoor het apparaat niet is gebouwd.

- De leverancier geeft geen enkele garantie als oorzaken of schade voortkomt uit foute installatie of verkeerd gebruik van het apparaat.

- Nooit de kenmerken van dit apparaat veranderen of pogen te veranderen. Dit kan gevaar opleveren. Reparaties mogen alleen door een geautoriseerde specialist uitgevoerd worden. Ontkoppel de afzuigkap altijd van het elektriciteitsnet voor het reinigen of uitvoeren van onderhoud.

- De gebruiksruimte moet goed gelucht worden als de afzuigkap samen wordt gebruikt met andere apparaten die een andere energiebron hebben dan een elektrische, zodat de kap geen brandbaar gas opzuigt.

- Het is verboden om voedsel flambé te bereiden of het gasfornuis zonder pannen erop te laten werken onder de kap (de opgezogen vlammen kunnen het apparaat beschadigen).

- Bij het frituren onder het apparaat moet u constant opletten omdat olie en vet met een hele hoge temperatuur in brand kunnen vliegen. Reinig en vervang de filters regelmatig zoals wordt aangegeven.

Vet ophoping kan brand veroorzaken.

- Het mag niet gebruikt worden boven e kookplaat die met hout of kolen wordt verwarmd of in ieder geval niet boven kookplaten met een zodanig vermogen dat het product kan beschadigen.

Voor het reinigen van uw afzuigkap mogen nooit stoomapparaten of apparaten die met hoge druk werken gebruikt worden (dit vanwege de elektrische veiligheid).

- Gebruik de afzuigkap nooit zonder vet-filters.

- De minimum afstand tussen de gesloten Downdraft en het bovenstaande oppervlakte moet tenminste 400mm bedragen

- Op de Downdraft zitten veiligheidsschakelaars die het apparaat uitschakelen als het paneel vooraan op de filters wordt losgemaakt.

Met de bedoeling om constant onze producten te verbeteren, behouden we ons het recht voor om de technische, functionele of esthetische kenmerken te veranderen die voortkomen uit innovatie. Bij de versie externe motor moet voor het normale gebruik van de downdraft een externe motor gebruikt worden van dezelfde fabrikant.

De verzamelde lucht mag niet geleid worden in een buis die wordt gebruikt voor het lossen van rook voor apparaten die met elektrische energie worden gevoed of met andere energie (centrale verwarmingsystemen enz.) Voor de lucht die afgevoerd moet worden respecteer de voorschriften van de plaatselijke autoriteit.

INHOUD

BESCHRIJVING VAN HET APPARAAT....56

INSTALLEREN VAN DE AFZUIGKAP 57

Loshalen van het filter, monteren van het koolstofffilter....58

Elektrische aansluiting van de afzuigkap 59

WERKING VAN DE AFZUIGKAP 60

REINIGEN VAN DE AFZUIGKAP 62

EVENTUELE STORINGEN....63

SERVICEAFDELING 63

1. Voordat u het apparaat installeert, controleert u of er geen beschadigde componenten zijn. Als dit toch het geval is, neemt u contact op met de verkoper en installeert u het apparaat niet.

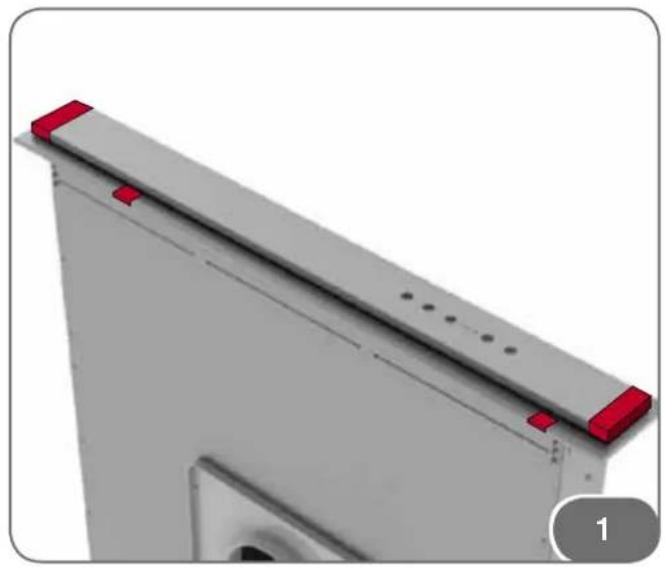

Voordat de Downdraftt wordt geïnstalleerd, verwijder de veiligheidsluiting die op de foto wordt aangegeven (Fig. 1).

Lees bovendien aandachtig alle hierna volgende instructies.

• Gebruik voor de luchtafvoer een buis die niet langer is dan 5 meter.
• Beperk het aantal bochten in de buisleiding want elke bocht vermindert de afzuigeficiëntie met een waarde gelijk aan een strekkende meter pijp. (Vb: als u 2 bochten van 90° gebruikt, mag de hele luchtleiding niet langer zijn dan 3 meter).
  • Leg geen scherpe bochten in de leiding.
• Gebruik indien mogelijk een rookpijp met een constante diameter van 150 mm over de hele lengte.
• Gebruik een pijp in een door de normen voorgeschreven materiaal.

Als de vorige aanwijzingen niet worden opgevolgd beantwoordt de leveringsfirma niet op problemen betreft het vermogen en de luidruchtigheid van het apparaat en vervalt de garantie.

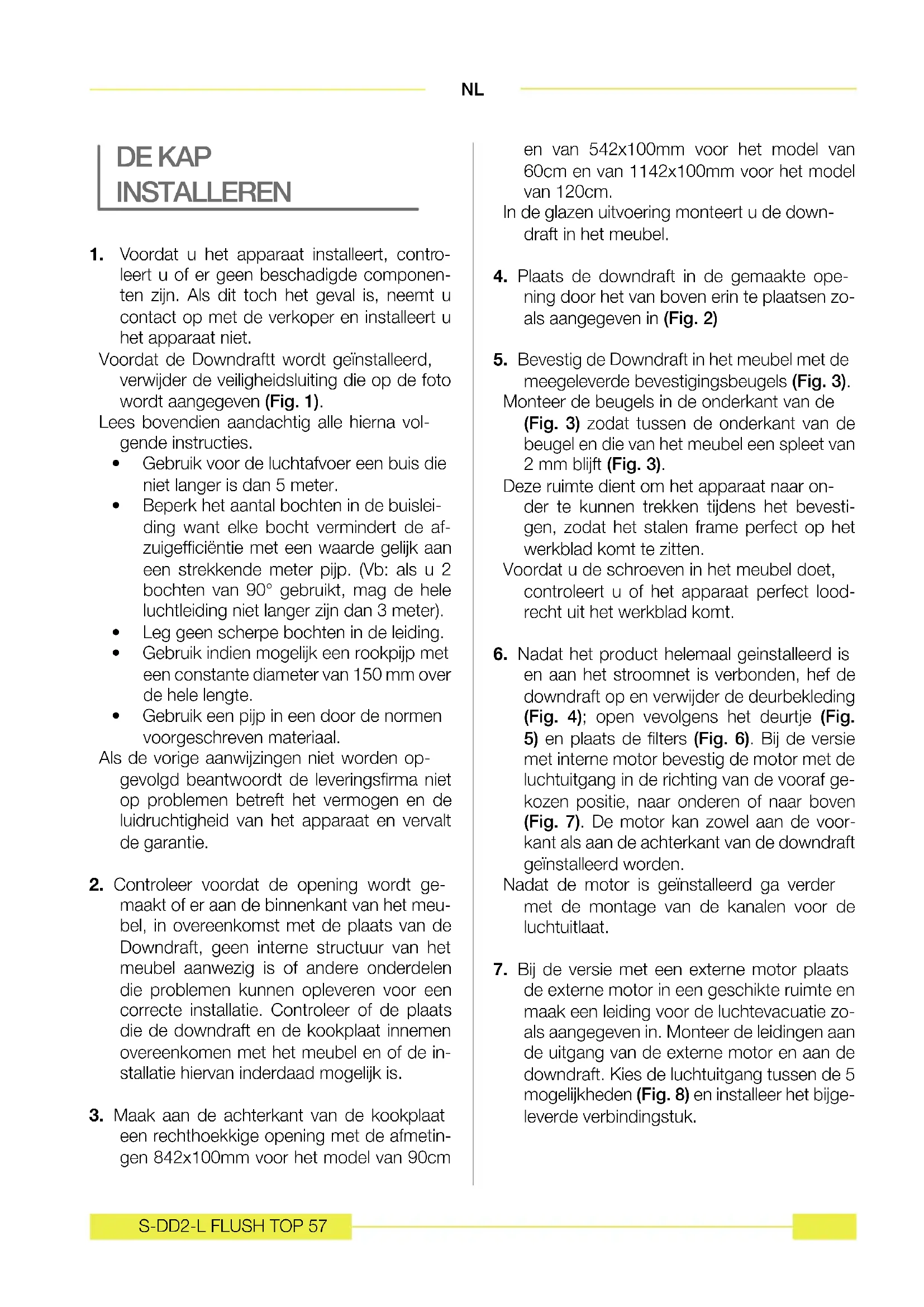

1. Controleer voordat de opening wordt ge- maakt of er aan de binnenkant van het meu- bel, in overeenkomst met de plaats van de Downdraft, geen interne structuur van het meubel aanwezig is of andere onderdelen die problemen kunnen opleveren voor een correcte installatie. Controleer of de plaats die de downdraft en de kookplaat innemen overeenkomen met het meubel en of de in- stallatie hiervan inderdaad mogelijk is.
2. Maak aan de achterkant van de kookplaat een rechthoekkige opening met de afmetingen 842x100mm voor het model van 90cm

en van 542x100mm voor het model van 60cm en van 1142x100mm voor het model van 120cm.

In de glazen uitvoering monteert u de down-draft in het meubel.

1. Plaats de downdraft in de gemaakte opening door het van boven erin te plaatsen zoals aangegeven in (Fig. 2)
2. Bevestig de Downdraft in het meubel met de meegeleverde bevestigingsbeugels (Fig. 3).

Monteer de beugels in de onderkant van de (Fig. 3) zodat tussen de onderkant van de beugel en die van het meubel een spleet van 2 mm blijft (Fig. 3).

Deze ruimte dient om het apparaat naar onder te kunnen trekken tijdens het bevestigen, zodat het stalen frame perfect op het werkblad komt te zitten.

Voordat u de schroeven in het meubel doet, controleert u of het apparaat perfect loodrecht uit het werkblad komt.

1. Nadat het product helemaal geinstalleerd is en aan het stroomnet is verbonden, hef de downdraft op en verwijder de deurbekleding (Fig. 4); open vevolgens het deurtje (Fig. 5) en plaats de filters (Fig. 6). Bij de versie met interne motor bevestig de motor met de luchtuitgang in de richting van de vooraf gekozen positie, naar onderen of naar boven (Fig. 7). De motor kan zowel aan de voorkant als aan de achterkant van de downdraft geinstalleerd worden.

Nadat de motor is geïnstalleerd ga verder met de montage van de kanalen voor de luchtuitlaat.

1. Bij de versie met een externe motor plaats de externe motor in een geschikte ruimte en maak een leiding voor de luchtevacuatie zoals aangegeven in. Monteer de leidingen aan de uitgang van de externe motor en aan de downdraft. Kies de luchtuitgang tussen de 5 mogelijkheden (Fig. 8) en installeer het bijgeleverde verbindingstuk.

2. Plaats de metalen box met de elektronische componenten op een gemakkelijk bereikbare plaats voor eventueel onderhoud in de toekomst (Fig. 9). Maak de drie aansluitingen: de plug met 9 pinnen voor de besturing van de starter en de beveiligingen, plug met 4 pinnen voor de neonlamp en de plug voor de bedieningstoetsen (Fig. 10).

3. Als de externe motor wordt gebruikt verbindt het snoer van de motorgroep aan de speciale verbinding op de doos met de elektronische onderdelen.
4. Verbind het product met het elektriciteitsnet.

GEBRUIK

Deze kap is gemaakt om vet en dampen op te zuigen die door het koken en bakken worden veroorzaakt. Het apparaat werkt zowel met een afvoer naar buiten als met filter.

Versie met afluoer

De afzuigkap kan met een afvoer naar buiten toe worden geïnstalleerd. In dit geval monteert u een afvoerkanaal en laat u dit aan de buitenkant van de woning eindigen (afvoerbuizen niet meegeleverd.)

Vastzetten van de terugslagklep

WAARSCHUWING

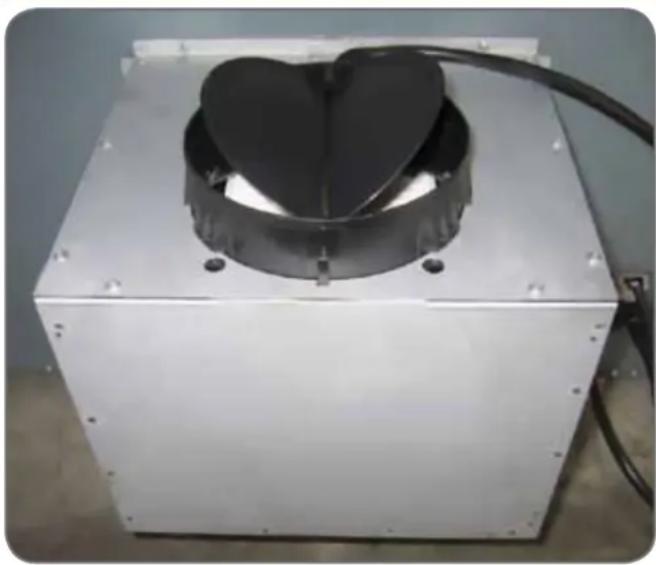

Voordat het afvoerkanaal aan de luchtuitgang wordt bevestigd dient gecontroleerd te worden of de kleppen van de terugslag-klep vrij kunnen bewegen.

De installatie van de terugslagklep voorkomt dat wind naar binnen kan komen en luchtterugslag.

Uitvoering met filter

Als de dampen en de rook niet naar buiten kunnen worden afgevoerd, kunt u de filteruitvoering van de afzuigkap gebruiken.

Hiervoor dienen de recirculatiefilters te worden geïnstalleerd. De lucht die in de koolstoffilters wordt gezuiverd, wordt weer in de keukenruimte gestuurd via een leiding die de lucht naar één kant van het meubel stuurt (Fig. 11).

LET OP

De afzuigkap moet geïnstalleerd worden in overeenstemming met de geldende normen m.b.t. de ventilatie in gesloten ruimtes. In het bijzonder mag de opgezogen lucht niet in een leiding gevoerd worden die wordt gebruikt voor de afvoer van dampen die afkomstig zijn van apparaten die gas of andere brandstoffen gebruiken. Behalve na de autorisatie van een gekwalificeerde technicus mag de afzuigkap niet aangesloten worden aan evacuatiebuizen die niet gebruikt worden.

VETFILTER UIT HET APPARAAT HALEN, MONTEREN VAN HET RECIRCULATIEFILTER

Het monteren en loshalen van de vetfilters en recirculatiefilters dient uitgevoerd te worden met de downdraft in open positie. Druk op de toets ↑↓. Verwijder vervolgens het frontale paneel door gelijktijdig aan iedere zijde van de bovenkant te drukken. Het paneel draait naar voren waardoor de toegang tot de vetfilters vrijkomt (Fig. 6). Verwijder de vetfilters om bij de recirculatieflisters te komen (Fig. 12). De koolstofffilter vervangen afhankelijk van het gebruik van de Downdraft, moet u de filter vaker of minder vaak vervangen, maar in elk geval één keer om de zes maanden.

WAARSCHUWING

Vergeet niet na het vervangen het stalen paneel vooraan weer te monteren omdat anders de Downdraft niet werkt.

ELEKTRISCHE AANSLUITING VAN DE AFZUIGKAP

WAARSCHUWING

Zet de metalen doos waarin de elektronische componenten zijn geplaatst op een afstand niet minder dan 65 cm van de gas-kookplaat of in iedere geval op 65 cm af-stand van het zuigpunt van de afzuigkap.

OPMERKING

Het wordt aanbevolen om de metalen doos met elektronische componentenop tenminste 10 cm afstand van de vloer te plaatsen en op voldoende afstand van warmtebronnen (bijv: zijkant van de oven of kookplaat).

LET OP

Dit apparaat beschikt over een voedingskabel met 3 leidingen met een doorsnede van 0,75 mm2 (neutraal, fase en aarde). De kabel moet worden verbonden aan een spanningsnet van 220-240 V monofase met een stopcontact dat overeenkomt aan de normen EEG 60083 die toegankelijk moet blijven na de installatie, in overeenkomst met de normen voor de verbinding.

Wij onttrekken ons van alle verantwoordelijkheid in geval van een ongeval veroorzaakt door een gebrek aan grond-verbinding of onjuiste aarde verbinding. Op de stroomvoeding naar het apparaat moet een lekstroombeveiliging (RCD) worden gemonteerd met een nominale lekstroom van maximum 30mA. Als het netsnoer is beschadigd, neemt u contact opnet de after-sales service om elk risico te vermijden.

WAARSCHUWING

Laat het aansluiten op het stroomnet over aan een deskundig en erkend elektricien.

De afzuigkap mag alleen op een goed en volgens de regels geïnstalleerd stroomnet worden aangesloten.

Het stroomnet moet voldoen aan de norm VDE100.

GEVAAR

Als de kap enige vorm van anomalie presenteert, ont koppeltkoppelt u het apparaat of verwijder de zekering die overeenkomt met de kracht van het apparaat lijn.

Als het apparaat geen stekker heeft of als na de installatie de stekker niet eenvoudig toegankelijk is moet een afscheidingsysteem aan elektrici- teitsnet worden aangelegd dat een openingsaf- stand tussen de contacten van alle polen heeft van tenminste 3mm.

Dit apparaat is in overeenkomst met de Europese Richtlijn 2006/95/EG (richtlijnen laagspanning) en 2004/108/EG (elektromagnetische compatibiliteit).

Op het moment van de installatie en voor de onderhoudswerkzaamheden moet het apparaat losgehaald worden van het elektriciteitsnet en moeten de zekeringen losgehaald of verwijderd worden. De elektrische verbinding moet uitgevoerd worden voordat het apparaat in het meubel wordt gebouwd.

Controleer of:

• het vermogen voldoende is,
- de voedingskabels in goede conditie verkeren,
- de doorsnede van de kabels overe komt met de installatienormen.

ZO WERKT UW AFZUIGKAP

MODEL SDD2-L VERSIE MET GLAS

A: Poets ON / OFF lamp

Het licht gaat alleen aan en uit als de kar helemaal OPEN staat. Door op deze toets te drukken met de kar gesloten gaat de kar eerst helemaal open en vervolgens gaat het licht aan. Met deze toets kan het licht worden uitgedaan als het aanstaat.

B: ↑↓ Toets ON / OFF

Start het stijgen van de afzuigkar en als ze helemaal open staat wordt de 2° zuigsnelheid ingesteld.

Met de afzuigkar open: zet de motor uit en het licht als het aanstaat; vervolgens gaat de afzuigkar naar achteren.

C: Toets (-)

Verminder de snelheid van de zuigmotor tot op 4° totdat de motor uitgaat zonder de zuigwagen te sluiten.

D: 1234 Lampjes

- Geeft de ingestelde snelheid aan, alleen de bijbehorende led gaat aan.

- Geeft aan dat het filter smerig is, alle led's gaan aan.

E: Toets (+)

Verhoogd de snelheid van de zuigmotor, van 1° tot 4° snelheid zonder het zuigpaneel te verplaatsen.

F: Timer

Nadat 10 min na het instellen zijn verlopen, kan de zuigmotor gestopt, de wagen gesloten en het licht uitgezet worden als ze aanstaan. De ingestelde functie wordt aangegeven door het knipperen van de led "D" van de ingestelde snelheid. De timer wordt uitgezet door nogmaals op de toets te drukken.

Andere functies:

Automatisch uitzetten:

Na 4 ononderbroken draaiuren vanaf de laatste instelling, zal het apparaat automatisch uit gaan en zakken.

Vetfilter verzadigd:

Na 30 draaiuren knipperen alle snelheidslampjes "D" allemaal samen om te signaleren dat het filter te vol is.

Voor het resetten van dit alarm houdt de toets "TIMER" tenminste 3 secondes ingedrukt, als de kar open staat.

Kalibratie:

Als u 6 keer achtereenvolgens de toets "TIMER" indrukt, (MAX. tijd tussen het telkens indrukken: 3 sec.) knipperen alle lampjes en wordt de kalibratie gereset.

Stand-by:

Als de afzuigkap naar beneden is en de bedieningen uit staan, gaat het apparaat na 6 seconden in

stand-by staan zodat het licht van de lampjes zwakker wordt.

U onderbreekt deze functie met de toets "ON/OFF" of de toets "LICHT".

Klembeveiliging:

Als er iets in de weg zit van de downdraft zo- dat deze niet naar beneden kan, wordt het zakken onderbroken en gaat de downdraft weer naar boven.

WAARSCHUWING

Laat deze handeling alleen over aan een erkende monteur/elektricien.

REINIGEN VAN DE AFZUIGKAP

Goed onderhoud is een garantie voor de goede werking en een goede efficiëntie van het apparaat in de loop van de tijd.

LET OP

De kap moet afgekoppeld worden van de stroomtoevoer, zowel als de stekker uit stopcontact wordt getrokken als wanneer de herstelzekering wordt aangezet, voordat de metalen filters worden verwijderd. Na het reinigen moeten de metalen filters weer geplaatst worden zoals wordt beschreven in deze handleiding.

ONDERHOUD WERKWIJZE	ACCESSOIREPRODUCTEN DIE GEBRUIKT MOETEN WORDEN
Buitenkant en accessoires	In geen geval metalen sponsjes, schuurmiddelen en te harde borstels gebruiken. Voor het reinigen van de buitenkant van de afzuigkap, gebruik alleen huishoudelijke reinigingsmiddelen in de handel verkrijgbaar verdund met water en vervolgens afspoelen met schoon water en afdrogen met een zachte doek.
Patroonfilter met open onderstel	Als het apparaat 30 uur gewerkt heeft, wordt u gewaarschuwd voor verzadiging van de vetfilter.Een verzadigde filter wordt gesignaleerd door de 4 middelste lampjes die gaan knipperen.Voor het resetten druk op de toets timer met open kar en houdt de toets tenminste 3 secondes ingedruktDe vetfilters kunnen met de hand of in de vaatwasser gereinigd worden De vetfilters moeten regelmatig gereinigd worden omdat ze een brandgevaar kunnen opleveren Plaats de vetfilters achter het frontale paneel en pas op dat ze goed vastgezet worden aan de zijkanten omdat ze een blokkering van de filtereenheid kunnen veroorzaken.
Actief koolstofffilter	In recirculatie uitvoering moet het actief koolstofffilter regelmatig worden vervangen. Om het carbonfilter te verwijderen moet eerst het vetfilter verwijderd worden en trek vervolgens aan het plastic sleuteltje van het paneel zelf en trek het paneel eruit.Om het filter weer te plaatsen voer de handeling in omgekeerde volgorde uit. Overigens hebben wij een onderhoudsabonnement voor het leveren van koolstofffilters op tijd en voor aan-trekkelijke tarieven; informeer naar de mogelijkheden.

STORINGEN

SYMPTOOM OPLOSSING
De afzuigkap werkt niet...	Controleren of:Er een stroom black-out isEr werkelijk een snelheid gekozen is.Controleer of de connector met 9 pinnen goed aangesloten is.Controleer of de rode resettoets op de contactdoos ingedrukt is.Controleer in de connector met 9 pinnen of de draden goed in de connector zitten. (Tijdens het aansluiten kan een te hoge drukkracht de contacten verbuigen).
De afzuigkap levert slechte prestaties...	Controleren of:De gekozen motorsnelheid voldoende is voor de hoeveelheid rook en dampen die aanwezig zijn.De keuken voldoende gelucht wordt zodat lucht opgenomen kan worden.Controleer of de koolstofffilter niet vol is (afzuigkap met filter).Controleer of het luchtafvoerkanaal vrij is en voldoet aan de voorschrif ten van paragraaf 2.Controleer of de terugslagkleppen niet geblokkeerd worden.
De afzuigkap stopt tijdens de werking	Controleren of:Er een stroom black-out is.De automatische overbelastingszekering in werking is getreden.

SERVICEAFDELING

De eventuele ingrepen in de machine moeten worden uitgevoerd:

• Of door uw vakhandelaar,
- Of door een andere gekwalificeerd technicus van dit merk.

OPMERKING

Als u contact opneemt, vermeldt u de gegevens van het apparaat (Type Fig. 13a en uitrusting Fig. 13b + bouwdatum Fig. 13c).

Deze informatie staat op het serieplaatje en op het datumplaatje onderaan op de Downdraft.
