Merk	VALBERG
Model	UF NF 259 A++ W625C
Producttype	Vrieskast (categorie 8)
Productcode	960709
Energie-efficiëntieklasse	A++
Jaarlijks energieverbruik	245 kWh/jaar
Nettobruikbare inhoud	259 liter
Aantal sterren	4 sterren (vriezen tot min -18°C)
No Frost-systeem	Ja
Stroomuitvalautonomie	15 uur
Vriescapaciteit	16 kg/24u
Klimaatklasse	SN/ST/T (10°C tot 43°C)
Geluidsemissie	43 dB(A)
Elektrische voeding	220-240 V ~ 50 Hz, 1,2 A
Binnenverlichting	2 LED-modules (1,1 W totaal), niet vervangbaar door gebruiker
Koeltype	Geventileerd
Ontdooiing	Automatisch
Speciale functies	Supervriesmodus (Super FRZ), open deuralarm, stroomstoringgeheugen, digitale weergave
Veiligheid	Aarding verplicht, kinderbeveiliging niet beschikbaar
Onderhoud en reiniging	Reinig regelmatig de binnenkant met een neutraal schoonmaakmiddel; stof de achterkant af
Repareerbaarheid en reserveonderdelen	Lamp niet vervangbaar door gebruiker; neem contact op met de klantenservice voor reparaties

Veelgestelde vragen - UF NF 259 A++ W625C VALBERG

Wat is de ideale temperatuur voor de vriezer?

De standaardtemperatuur is -18 °C. U kunt deze instellen tussen -16 °C en -24 °C met de toetsen ∧ en ∨.

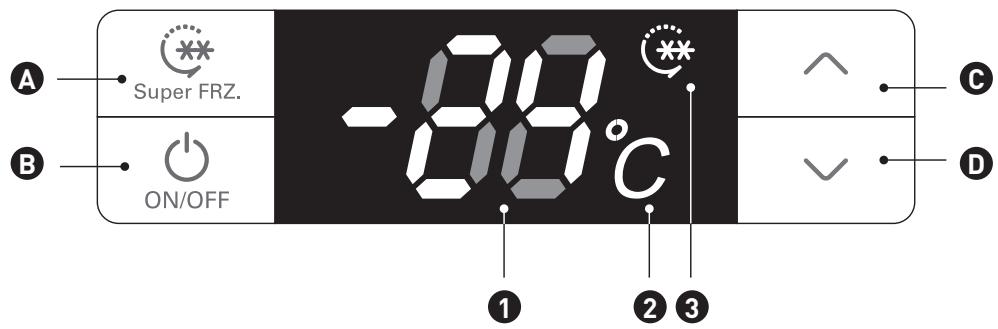

Hoe activeer ik de supervriesmodus (Super FRZ)?

Druk 3 seconden op de Super FRZ-toets. De standaardtijd is 6 uur, instelbaar van 6 tot 48 uur. Het supervriespictogram gaat branden.

Wat te doen bij een open deuralarm?

Als de deur langer dan 2 minuten open blijft, klinkt er een akoestisch alarm. Sluit de deur om het te stoppen, of druk op een willekeurige toets om het tijdelijk te dempen.

Hoe reinig ik de binnenkant van de vriezer?

Haal de stekker uit het stopcontact. Gebruik een zachte doek met warm water en neutraal reinigingsmiddel. Spoel met schoon water en droog. Gebruik nooit schurende middelen of oplosmiddelen.

De vriezer maakt geluid, is dat normaal?

Ja, sommige geluiden zijn normaal: circulatie van koelmiddel (borrelen), werking van de ventilator (fluiten). Als het geluid ongewoon is, controleer dan of het apparaat waterpas staat en de accessoires goed zijn bevestigd.

Wat te doen bij stroomuitval?

Het apparaat bewaart de instellingen in het geheugen. Vermijd het openen van de deur. De autonomie is 15 uur. Als de stroomuitval langer duurt, controleer dan de staat van het voedsel.

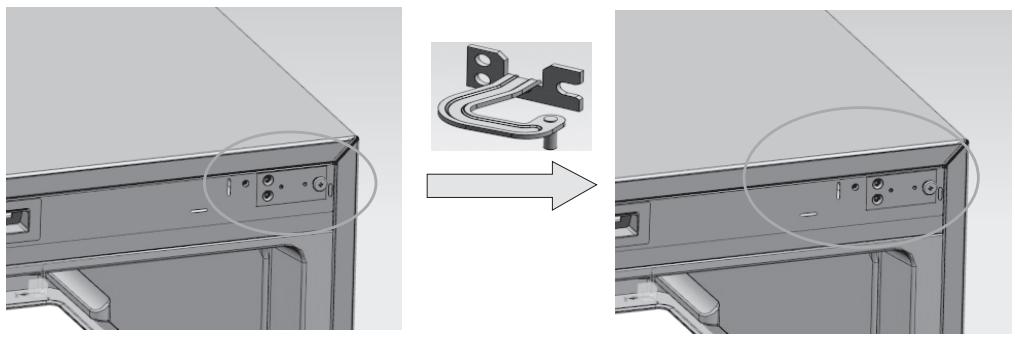

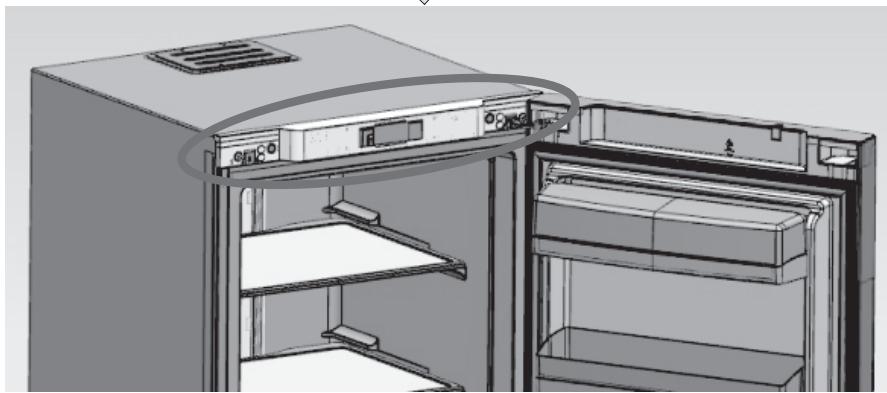

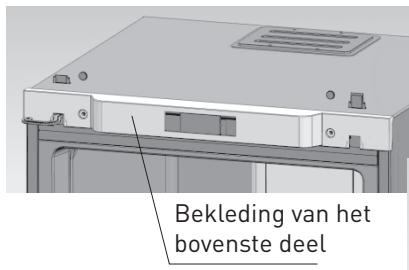

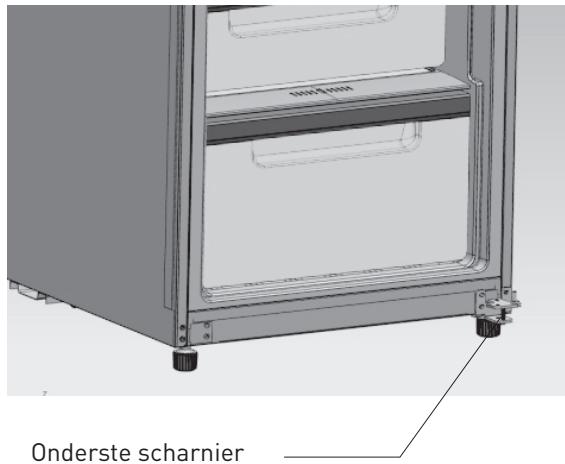

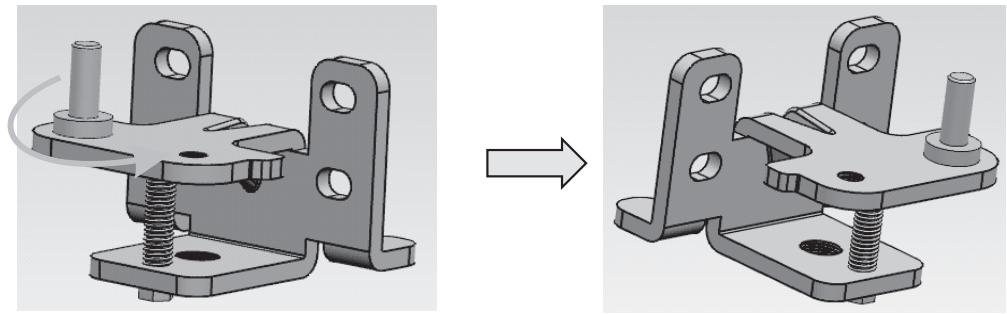

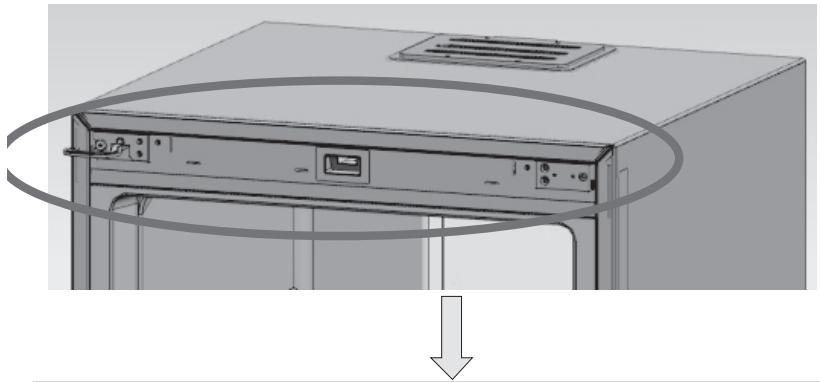

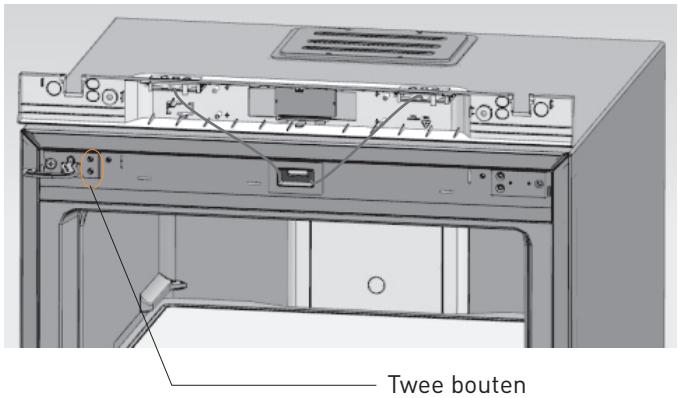

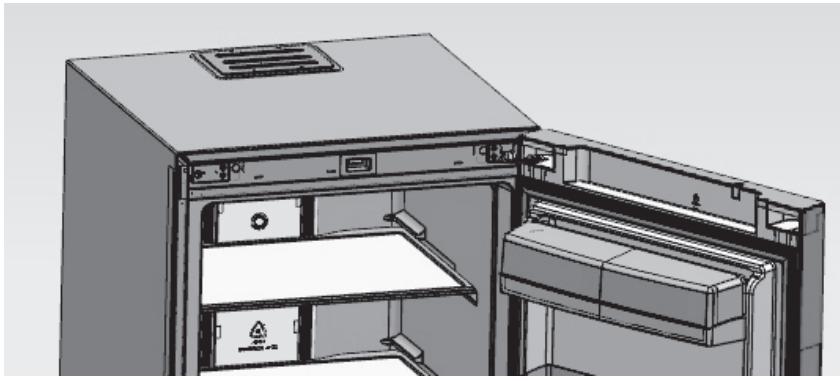

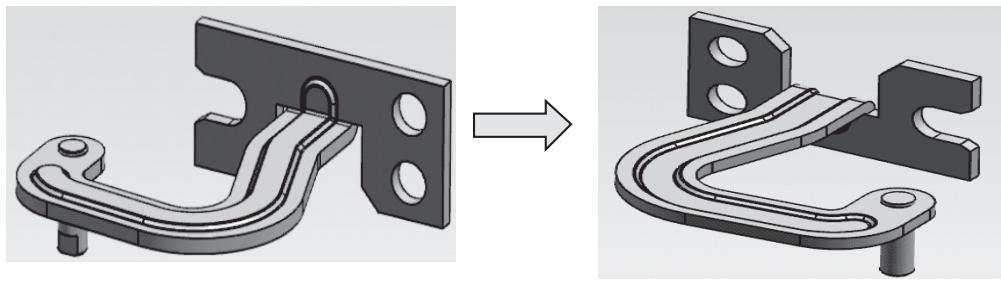

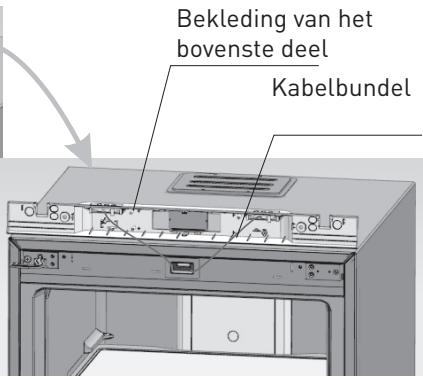

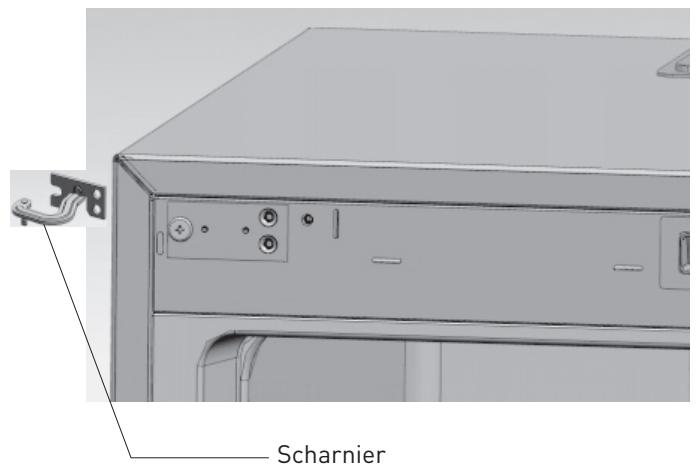

Hoe verander ik de openingsrichting van de deur?

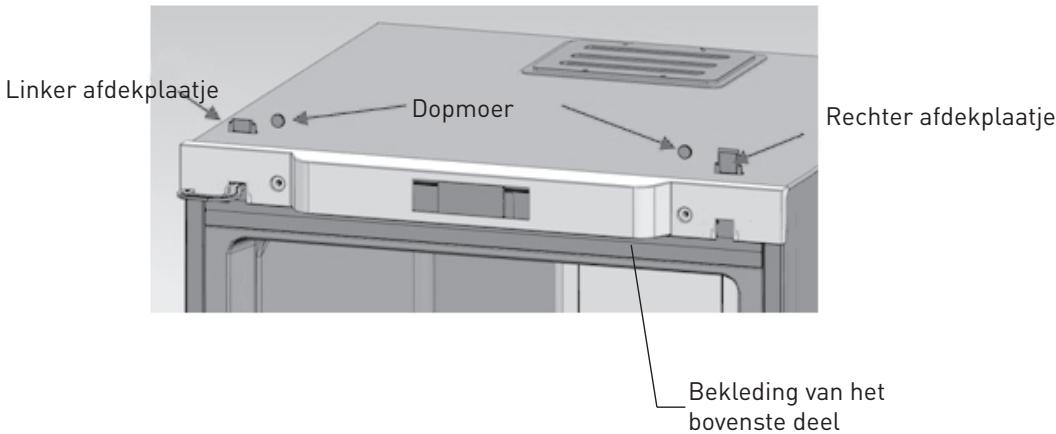

De handleiding beschrijft de stappen: verwijder de afdekkingen, demonteer de scharnieren, wissel de assen om en monteer weer. Gebruik de meegeleverde gereedschappen en volg het schema. Bij twijfel contact opnemen met de klantenservice.

Waarom komen er geuren vrij?

Geuren worden vaak veroorzaakt door slecht verpakte of bedorven voedingsmiddelen. Reinig de binnenkant en controleer de houdbaarheidsdata. Gebruik luchtdichte bakjes.

Kan ik warm voedsel invriezen?

Nee, laat voedsel altijd afkoelen tot kamertemperatuur voordat u het in de vriezer plaatst. Dit voorkomt overmatig energieverbruik en bederf van ander voedsel.

Wat te doen als er een foutcode verschijnt (E2, E5, enz.)?

Deze codes duiden op een storing (bijv. E2 = vriezersensor, E9 = hoge temperatuur). Haal de stekker 5 minuten uit het stopcontact en steek deze er vervolgens weer in. Als de fout aanhoudt, neem dan contact op met de klantenservice.

GEBRUIKSAANWIJZING UF NF 259 A++ W625C VALBERG

Proficiat met uw keuze voor een product van VALBERG. De selectie en de testen van de toestellen van VALBERG gebeuren volledig onder controle en supervisie van ELECTRO DEPOT. We staan garant voor de kwaliteit van de toestellen van VALBERG, die uitmunten in hun eenvoudig gebruik, hun betrouwbare werking en hun onberispelijke kwaliteit.

ELECTRO DEPOT beveelt de VALBERG toestellen aan en is ervan overtuigd dat u uiterst tevreden zult zijn bij elk gebruik van het toestel. Welkom bij ELECTRO DEPOT.

Bezoek onze website: www.electrodepot.be

ELECTRO DEPOT

Alvorens het toestel te gebruiken

36 Veiligheidsvoorschriften

Overzicht van het toestel

44 Beschrijving van het toestel 44 Technische eigenschappen 45 Productfiche 46 Gebruiks- en omgevingstemperatuur

Gebruik van het toestel

47 Voorbereiding voor het gebruik 48 Wijzigen van de openingsrichting (rechts/links) van de deur 52 Installatie van het handvat van de deur 53 Voorstelling van de werking 56 Punten die bijzondere aandacht vereisen 58 Correct gebruik van de koelkast

Praktische informatie

59 Onderhoud van de koelkast 61 Probleemoplossing 63 Verpakking en milieu 63 Afdanken van uw oude toestel

Veiligheidsvoorschriften

GELIEVE DEZE INSTRUCTIES AANDACHTIG TE LEZEN ALVORENS HET TOESTEL TE GEBRUIKEN EN BEWAAR ZE OM DEZE LATER TE KUNNEN RAADPLEGEN.

Algemene veiligheidswaarschuwingen

Raadpleeg het juiste hoofdstuk van deze handleiding voor details over de reiniging en het onderhoud.

Dit toestel is geschikt voor kinderen vanaf 8 jaar, personen met beperkte lichamelijke, zintuiglijke of geestelijke capaciteiten of personen zonder ervaring of kennis, op voorwaarde dat zij onder toezicht staan of instructies hebben gekregen over een veilig gebruik van het apparaat en op voorwaarde dat zij de gevaren begrijpen.

Kinderen mogen niet met het toestel spelen.

De reiniging en het onderhoud mogen niet uitgevoerd worden door kinderen, tenzij zij begeleid worden.

Respecteer bij de installatie van dit toestel de voorzorgen die in deze handleiding worden gepreciseerd.

De stekker en het stopcontact moeten bereikbaar blijven of er moet een schakelaar worden geplaatst op de leidingen, conform de installatievoorschriften, zodat het toestel in om het even welke omstandigheden kan worden uitgeschakeld.

Indien het een inbouwtoestel is, dient u het schema in deze handleiding te raadplegen om volgende punten te respecteren:

• Afmetingen van de ruimte die voorzien dient te worden voor het toestel.
• Afmetingen en plaats van de middelen om het toestel in deze ruimte te ondersteunen en vast te zetten.
• Minimumafstanden tussen de verschillende onderdelen van het toestel en de omliggende structuur.
• Minimumafmetingen van de ventilatieopeningen en de

correcte indeling.

• Aansluiting van het toestel op het netwerk.

Indien de voedingskabel beschadigd is, dient deze vervangen te worden door de fabrikant, de klantendienst of bevoegde personen, om elk risico uit te sluiten.

Indien het een inbouwtoestel is, dienen de aanduidingen voor het vastmaken van het toestel op de steun te worden gerespecteerd.

Het gebruik van tape is verboden, aangezien dit niet als betrouwbaar bevestigingsmiddel wordt beschouwd.

Specifieke veiligheidswaarschuwingen

De instructies in deze handleiding voor installatie, bediening en onderhoud en het afdanken van het toestel dienen te worden gerespecteerd.

Kinderen van 3 tot 8 jaar mogen de koelkast vullen met voedsel en leegmaken.

WAARSCHUWING: Houd de ventilatieopeningen van de omsloten ruimte rond het toestel of in de inbouwconstructie vrij.

WAARSCHUWING: Gebruik geen mechanische voorzieningen of andere middelen dan deze die aanbevolen worden door de fabrikant om het ontdooiproces te versnellen.

WAARSCHUWING: Beschadig het ontdooicircuit niet.

WAARSCHUWING: Gebruik geen elektrische toestellen in het compartiment voor voedselopberging, tenzij ze van het type zijn dat wordt aanbevolen door de fabrikant. Berg in dit toestel geen explosieve stoffen op zoals spuitbussen met ontvlambare drijfgassen.

Dit toestel is enkel geschikt voor huishoudelijk gebruik. Het is niet geschikt voor ander gebruik, zoals:

• Keukenhoeken voor winkel- en kantoorpersoneel en andere professionele

omgevingen.

• Boerderijen en het gebruik door klanten in hotels, motels en andere residentiële omgevingen.
• Omgevingen van het type bed and breakfast.
• Horeca en gelijkaardige toepassingen, met inbegrip van kleinhandel.

Gevaar, risico op brand. Het koelgas van het toestel is brandbaar wanneer een beschadiging een lek veroorzaakt.

WAARSCHUWING: Controleer bij de installatie van het toestel of het voedingssnoer niet beschadigd is.

WAARSCHUWING: Gebruik geen verlengdozen of draagbare voedingsblokken aan de achterkant van het toestel.

Indien het toestel over een verlichtingssysteem beschikt en de lamp vervangen kan worden door de gebruiker, lees dan de informatie over deze vervanging in het hoofdstuk van de gebruiksaanwijzing. Indien een lamp niet door

de gebruiker mag worden vervangen, dan dient dit te worden gepreciseerd in de technische eigenschappen van het toestel; doe in dat geval beroep op de klantendienst indien het toestel defect blijkt.

Indien het een inbouwtoestel is:

WAARSCHUWING: Om elk risico dat te wijten is aan de instabiliteit van het toestel te voorkomen, dient het geïnstalleerd te worden in overeenstemming met de instructies.

Respecteer de gebruiksinstructies om het veilig bewaren van voedsel te garanderen.

Bewaar het voedsel volgens het in de handleiding gedetailleerde laadplan.

Volg deze instructies om kruisbesmetting van voedsel te vermijden:

• Het herhaaldelijk en langdurig openen van de deur(en) kan de temperatuur in de compartimenten van het toestel aanzienlijk doen

stijgen.

• Reinig regelmatig de oppervlakken van het toestel die in contact kunnen komen met voedsel.
• Reinig het toestel regelmatig wanneer het over een toegankelijk afvoersysteem beschikt, waaronder de binnenwand voor het afvoeren van het dooiwater, de afvoeropening en de wateropvang achter het toestel zitten.
• Bewaar rauw vlees en vis in geschikte recipiënten in de koelkast, zodat ze niet in contact komen met of druppelen op het andere voedsel.
• Wanneer het toestel over twee sterrencompartimenten beschikt, dan zijn deze geschikt om vooraf ingevroren voedsel te bewaren, roomijs te maken of te bewaren en ijsblokjes te maken.
• Wanneer het toestel over één-, twee- en drie sterrencompartimenten beschikt, dan zijn deze niet

geschikt om verse voeding in te vriezen; enkel de viersterrencompartimenten zijn hiervoor geschikt.

• Wanneer de koelkast lange tijd leegstaat: schakel het toestel uit (of haal de stekker uit het stopcontact), ontdooi het toestel, reinig en droog het en laat de deur openstaan om schimmelvorming in het toestel te vermijden.

Wanneer het toestel over een No Frost-functie beschikt, is het ontdooien niet noodzakelijk.

Bijkomende

veiligheidswaarschuwingen

De installatievoorschriften (optimale plaats, waterpas zetten, aansluiting - indien nodig voor dooiwater, aansluiting op de stroomtoevoer) dienen nageleefd te worden.

De ruimte die wordt ingenomen wanneer het toestel in werking is, dient voor de installatie beoordeeld te worden.

Indien het een inbouwtoestel is, dienen de afmetingen voor het inbouwen en de bijkomende vereisten voor de luchtcirculatie nageleefd te worden.

De koeltoestellen kunnen niet correct werken (risico op ontdooien van de inhoud of te hoge temperatuur in het compartiment voor bevroren voeding) wanneer deze gedurende een lange periode in een omgevingstemperatuur geplaatst worden dan diegene waarvoor ze ontwikkeld werden.

De werkingsomstandigheden (procedures van inbedrijfstelling en stoppen) dienen nageleefd te worden.

U dient op de hoogte te zijn van de werkingsomstandigheden van de verschillende bedieningsvoorzieningen.

De grenswaarden van het bereik van de omgevingstemperatuur voor de klimaatklassen waarvoor het koeltoestel werd ontworpen, dienen te worden gecontroleerd.

De binnentemperatuur kan beïnvloed worden door factoren zoals het vervangen van het koeltoestel, de omgevingstemperatuur en de frequentie van het openen van de deur(en).

Het kan nodig zijn om het afstellen van de voorzieningen voor temperatuurcontrole te wijzigen om deze factoren te compenseren.

Volgende

voorzorgsmaatregelen dienen te worden genomen om de beste prestaties te bereiken:

• Respecteer het laadplan van voedingsmiddelen.
• Indien één of meerdere manden meegeleverd werden, mag het gebruik ervan de prestaties niet beïnvloeden.
• Plaats de voedingsmiddelen correct om kruisbesmetting te vermijden.
• In te vriezen voedingsmiddelen mogen niet rechtstreeks in contact komen met de bewaarde voedingsmiddelen.

Indien dagelijks invriezen wordt overwogen, verklein dan de in te vriezen hoeveelheid.

• Respecteer de indeling van de ijsbakken (ijsblokvormen, koelelementen) voor een

optimaal resultaat.

Het toestel dient regelmatig onderhouden en gereinigd te worden.

Indien het toestel niet over een No Frost-functie beschikt, dient het toestel regelmatig ontdooid te worden.

Plaats geen gashoudende dranken in het toestel en consumeer bepaalde producten zoals sorbet niet te koud.

Bewaar de bevroren voedingsmiddelen niet langer dan de door de fabrikant aanbevolen bewaartijd.

Indien het toestel niet over een No Frost-functie beschikt, dienen de nodige voorzorgen genomen te worden om overmatige stijging van de temperatuur van de bevroren voedingsmiddelen te vermijden tijdens het ontdooien van het koeltoestel, zoals het inpakken van de bevroren voedingsmiddelen in meerdere lagen krantenpapier.

De stijging van de temperatuur van de bevroren voedingsmiddelen tijdens het manueel ontdooien (indien het toestel niet beschikt over No Frost-functie), het onderhoud of de reiniging kan de bewaarduur verminderen.

Bij langdurige stilstand van het koeltoestel (stroomonderbreking of storing aan het koelsysteem, deur(en) of deksel(s) die worden opengelaten):

• Vries de eerder ingevroren voedingsmiddelen niet opnieuw in indien de autonomie (duur voor temperatuurstijging) die aangegeven wordt op het typeplaatje verstreken is of verstreken lijkt.
• Indien de voedingsmiddelen ontdooid zijn, maar nog voldoende koel zijn (maximum 4-8 °C), mogen deze slechts tijdelijk worden bewaard in het compartiment voor vers voedsel (koelkast) met het oog op snelle consumptie. Bereiding op de juiste temperatuur van voedingsmiddelen wordt ten zeerste aanbevolen om het risico op besmetting te

verkleinen.

WAARSCHUWING: Bij twijfel over het al dan niet bewaren van ontdooide voedingsmiddelen, raden we ten zeerste aan de risicovolle voedingsmiddelen niet te consumeren vanwege het risico op besmetting door de ontwikkeling van bacteriën.

Bij tijdelijke stilstand van het koeltoestel (leegmaken, ontdooien, reinigen en drogen) dient u erop te letten dat de autonomie (duur waarin de temperatuur stijgt) die op het typeplaatje op het toestel wordt vermeld, niet wordt overschreden om de voedingsmiddelen niet definitief te laten ontdooien.

Indien de deur(en) of deksel(s) beschikken over een sluiting met sleutel, bewaar de sleutel dan niet op de deur of in de buurt van het toestel, zodat kinderen zichzelf er niet in kunnen opsluiten.

Bijkomende veiligheidswaarschuwingen

Dit toestel is enkel geschikt

voor het invriezen van voedingsmiddelen voor huishoudelijk gebruik.

Transporteer het toestel niet alleen.

Installeer het toestel niet op een tapijt of een gelijkaardige bekleding.

Indien het toestel rechtop werd getransporteerd, dient u 8 uur te wachten vooraleer het toestel aan te sluiten.

Indien het toestel liggend werd getransporteerd, dient u 24 uur te wachten vooraleer het toestel aan te sluiten.

We raden aan minimum 4 uur te wachten na het aansluiten van uw toestel vooraleer u er voedsel in plaatst.

WAARSCHUWING: Het toestel dient steeds te worden aangesloten op een geaard stopcontact.

WAARSCHUWING: Sluit om het risico op elektrocutie te vermijden het toestel niet aan met natte handen.

Elke interventie voor het reinigen en/of onderhouden van het toestel dient te worden uitgevoerd met de stekker uit het stopcontact.

Bij storingen die niet kunnen worden opgelost ondanks de informatie in dit boekje, dient u contact op te nemen met onze klantendienst.

Verklaring van de symbolen op het toestel

CE	Dit toestel is conform de voorschriften van de Europese richtlijnen.
	Dit toestel dient maar een centrum voor selectieve afvalverwerking gebracht en correct gerecycleerd te worden.
~	Dit toestel werkt op wisselstroom.
	Dit toestel mag nicht bij het huishoudelijk afval gegood worden.
	De verpakkingen dienen verzameld, gesorteerd en correct gerecycleerd te worden.
	Gevaar, risico op brand / Brandbare materialen

Beschrijving van het toestel

Het is mogelijk dat bepaalde eigenschappen en bepaalde accessoires van uw koelkast niet overeenkomen met de illustraties; gelieve ons hiervoor te verontschuldigen en raadpleeg de lijst met onderdelen van de koelkast.

1 Plankdeur, 2 Weergave bedieningspaneel, 3 Bovenste plooiluik, 4 Legplank in glas, 5 Koellade, 6 Nivelleringspoot

OPMERKING

Verwijder het bovenste plooiuik, de plankdeur, de ijsblokmaker, de bak voor ijsblokjes en de diepvriesladen volgens de afbeelding om plaats te winnen; dit heeft geen invloed op de werking van het product.

Technische eigenschappen

Toegewezen voeding (Spanning in V, aard van de stroom &_freqentie in Hz)	220-240 ~ 50
Beschermingsklasse elektriciteit	Klasse I
Toegewezen stroom in A	1,2
Totaal toegewezen vermogen in W	/
Ontdooivermogen in W (indien dit system voorzien is)	250
Aantal en type verlichting	2 x ledmodules
Verlichtingsvermogen in W per verlichting / in totaal	0,55 / 1,1
Verlichting die door de gebruiker verrangen kan worden	Nee
Soort koude	Geventileerd
Automatische	ontooimodus

Productfiche

Conform Europese Verordening 1060/2010 en de van kracht zijnde geharmoniseerde normen.

Merk	Valberg
Productcode	960709
Referentie van het model	UF NF 259 A++ W625C
Categorie van het koeltoestel voor huishoudelijk gebruik	8 (diepvrieskast)
Energie-efficiëntieklasse van het model	A++
Energieverbruik in kWh per jaar, berekend op basis van het resultaat dat verkreten werden voor 24=uur in genormaliserde testomstandigheden.	245
Het werkelijkke energieverbruik is afhankelijk van de installment- en gebruiksomstandigheden van het toestel.
Nuttig volume (netto) in liter	259
Aantal sterren van de compartimenten.
Het,aantal sterren komt overeen met de bewaarttemperatuur van de voedingsmiddelen: Zonder ster: 0°C / *:-6°C / *:*:-12°C / *:*:-18°C / **:*:-18°C minimum (Vermogen voedingsmiddelen in te vriezen)
Beschikt het toestel over een No Frost-functie?	Ja
Autonomie (duur van de temperatuurstijging)	15
Vriesvermögen in Kg/24 u (Invriezingsvermögen)	16
Klimaatklasse	SN / ST / T
Dit toestel is bestemd om gebruikt te worden bij een omgevingstemperatuur:tussen	10 °C en 43 °C
Emissie van geluid in de lucht in dB(A) re 1 pW	43
Kan dit toestel ingebouwd worden?	Nee

Gebruiks- en omgevingstemperatuur

We raden aan de klassieke klimaatklassen die aangeduid worden op de productfiche en op het typeplaatje te respecteren, hierdoor kunt u nagaan in welk bereik van omgevingstemperatuur het toestel kan worden gebruikt.

• SN: Tussen 10 en 32 °C
• N: Tussen 16 en 32 °C
• ST: Tussen 16 en 38 °C
• T: Tussen 16 en 43 °C

Een toestel met multiklassen kan de laagste en hoogste temperatuur van alle gedekte klassen bereiken.

Het gebruik van het toestel buiten dit omgevingstemperatuurbereik tast de prestaties en de levensduur van het toestel aan.

Instellen van de thermostaat

Voor een optimaal gebruik en energiebesparing, raden we aan de thermostaat van het toestel te regelen volgens de omgevingstemperatuur waarin het toestel gebruikt wordt, onder voorbehoud van het naleven van de klimaatklassen.

De graden van de omgevingstemperatuur T° C worden ter informatie gegeven.

De plaatsing in de ruimte, de frequentie van het openen van de deur(en) of de mate waarin het toestel met voedingsmiddelen is gevuld, kunnen de voormelde posities beïnvloeden.

De positie van de thermostaat dient aangepast te worden om deze factoren te compenseren.

Omgevingstemperatuur T°C (± 1°C) Laag < 17°C Ideaal 17-27°C Hoog > 27°C

Positie van de thermostaat

-18°C

-18°C

-18°C

Voorbereiding vóór het gebruik

WAARSCHUWING

• Gebruik geen mechanische voorzieningen of andere middelen dan deze die aanbevolen worden door de fabrikant om het ontdooiingsproces te versnellen.

Gebruik geen elektrische toestellen in de compartimenten voor voedselopberging van het toestel, behalve diegene die aanbevolen worden door de fabrikant.

• De koelkast bevat koelvloeistof R600a en cyclopentaan (schuimmiddel); beiden brandbare substanties. Op het einde van de levensduur dient de koelkast uit de buurt van vuur bewaard te worden. Elke verwerking door verbranding is verboden.

Nieuwe koelkast

• Verwijder alle verpakkingen voor het gebruik, inclusief de drukring van de aanslag onderaan het toestel, de blokken in piepschuim en het gegomd papier aan de binnenkant.
• Wrijf de binnen- en buitenkant van de koelkast met een in warm water gedrenkte doek schoon (voeg een beetje detergens aan het warm water toe, spoel vervolgens met helder water).
• Bereid een onafhankelijke aarding met twee polariteiten voor. Deel geen verdeelstekker met andere elektrische toestellen.
• Sluit de aardingskabel aan. Elke elektrode van het stopcontact dient voorzien te worden van een kabel die een betrouwbare aarding mogelijk maakt.

Transport en installatie van de koelkast Transport

• Draai de koelkast niet om en schud er niet mee. Sta niet op de koelkast, oefen geen enkele druk uit op de koelkast. Wanneer u de koelkast verplaatst, mag de hellingshoek niet meer zijn dan 45°.
• Wanneer u de koelkast verplaatst, mag u geen overdreven druk uitoefenen op de deur of de buitenkant; dit kan het toestel beschadigen.
• Kantel de koelkast lichtjes maar even (niet meer dan 20°) om voor een korte afstand te verplaatsen.

Installatie

• Installeer de koelkast in een geventileerde ruimte, uit de buurt van warmtebronnen en rechtstreeks zonlicht. Om roestvorming of aantasting van het isolerend effect te vermijden, mag u het toestel niet op een vochtige plaats installeren of blootstellen aan water.
• Laat minimum 30 cm ruimte boven de koelkast vrij. Laat minimum 10 cm vrij aan alle zijden van het toestel. De afstand tussen de muur en het toestel mag niet meer zijn dan 75 mm, zodat de deur makkelijk open en toe kan en de warmte zich correct kan verspreiden.
• Installeer de koelkast op een vlakke en stevige ondergrond (indien niet stabiel, kunt u nivelleringspoten gebruiken).

OPGELET

Controleer of de voedingskabel niet onder de koelkast of andere elementen geklemd wordt. Controleer vooraleer de voedingskabel aan te sluiten of het spanningsbereik van de koelkast overeenkomt met dat van de elektrische voeding.

Wijzigen van de openingsrichting (rechts/links) van de deur

• Verwijder de twee dopmoeren en de twee afdekplaten van de scharnieren van het bovenste deel (open de deur maar rechts)

• Verwijder de bekleding van het bovenste deel

• Verwijder de twee bouten ter hoogte van de scharnieren, verwijder de scharnieren aan een kant terwijl u de deur demonteert. Verwijder tot slot de scharnieren van de deur.

• Plaats de as van het onderste scharnier: demonteer de as van het originele scharnier en monteer zoals aangegeven op de afbeelding.

• Plaats de as van het bovenste scharnier terug: demonteer de as van het scharnier en monteer opnieuw door de openingen van de schroeven om te keren zodat ze aan de andere kant zitten.

• Installeer het vaste deel van de bovenste scharnier (links) op de rechterkant.

• Plaats het onderste scharnier op de rechterkant van de koelkast.

• Plaats eerst de bovenste scharnieren in de bijhorende openingen aan de rechterkant (op de deur), en plaats vervolgens de deur op de onderste scharnieren, druk op de bovenste scharnieren in de vaste delen van de scharnieren en zet vervolgens vast.

Monteer de bekleding, de dopmoeren en de afdekplaatjes van het bovenste deel opnieuw.

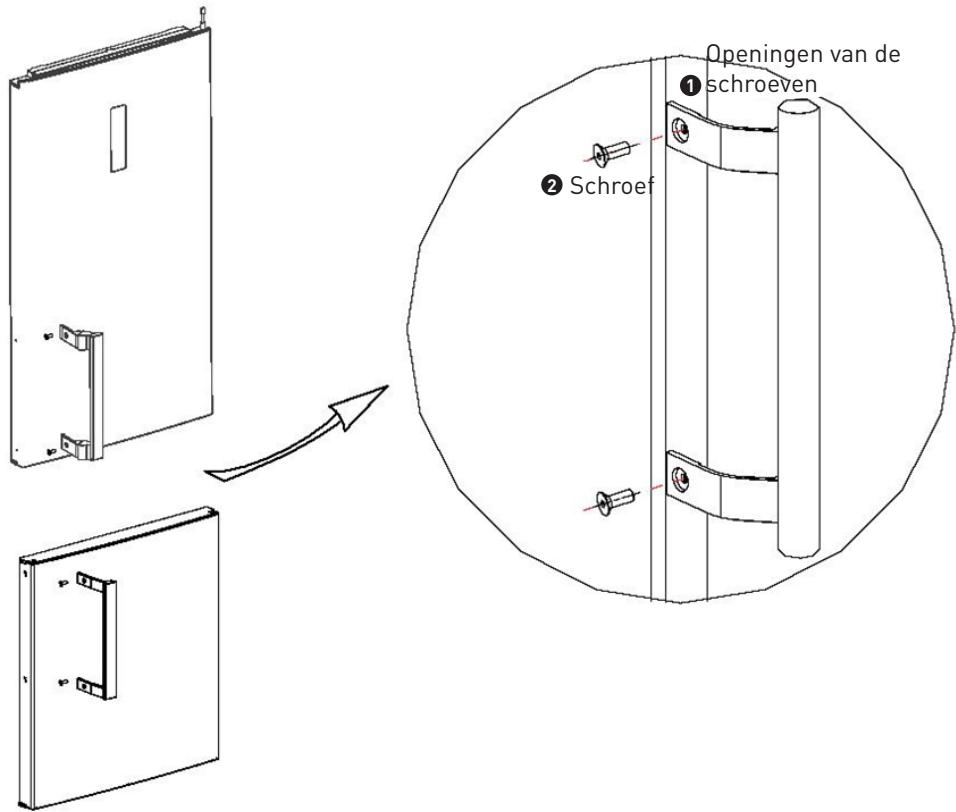

Installatie van het handvat van de deur

Neem de nodige voorzorgen om te vermijden dat het handvat valt en verwondingen veroorzaakt.

Lijst met gereedschap dat door de gebruiker voorzien dient te worden: Inbussleutel

(Bovenstaande afbeeldingen worden enkel ter info gegeven. De effectieve configuratie is afhankelijk van het product of van de verklaring van de verdeler.)

Montagestappen

a. Zet met de inbussleutel de schroeven [2] in de schroefopeningen [1] goed vast.

b. Draai de schroeven los voor het demonteren.

Voorstelling van de werking

Toetsen

Super FRZ (diepvriezen): modus voor diepgevroren producten ON/OFF (AAN/UIT): breng het systeem onder spanning of schakel de spanning uit. C ∧ : verhoog de temperatuur van de diepvriezer / stel de tijd van het diepvriezen in. D ∨ : verlaag de temperatuur van de diepvriezer / stel de tijd van het diepvriezen in.

Omschrijving van de functies op het weergavescherm

1 Temperatuurweergave Icoontje temperatuur (∘C) 3 Icoontje diepvriezen

Bediening van de weergave

• Voor de eerste keer onder spanning brengen: alle symbolen branden gedurende drie seconden en de zoemer om het starten aan te geven werkt. De standaardtemperatuur van de diepvriezer bedraagt -18 °C graden.
• Weergave bij normale werking:

Temperatuurweergave: bij storingen worden de foutcodes om beurt weergegeven, volgens de prioriteitrangorde; indien er geen storingen zijn, geeft de display de ingestelde temperatuur weer.

Bediening weergave:

1. In normale modus dooft de weergave na dertig seconden wanneer de deur en de toetsen niet worden geactiveerd;
2. Wanneer de deur geopend is, licht de weergave op zolang de deur open is en dooft de weergave na dertig seconden, na het sluiten van de deur.
3. Bij storingen geeft het toestel een 'foutcode'. Het scherm licht op gedurende bepaalde tijd en dooft na dertig seconden (wanneer het signaal lang knippert, drukt u op eender welke toets om het alarm van de storing uit te schakelen);

Werking van de gebruiksmodus

• Onder spanning brengen en de spanning uitschakelen

In de opstartmodus drukt u op de toets ON/OFF (AAN/UIT, toets B) en houdt u deze gedurende drie seconden ingedrukt: de zoemer klinkt en het systeem schakelt onmiddellijk uit:

In de stopmodus drukt u op de toets ON/OFF (AAN/UIT, toets B) en houdt u deze gedurende drie seconden ingedrukt: het startsignaal klinkt en het systeem start onmiddellijk; Druk gedurende drie seconden op de toets ON/OFF (AAN/UIT) om de spanning uit te schakelen; het scherm dooft. Met uitzondering van de toets ON/OFF (AAN/UIT, toets B) kunnen de andere toetsen niet meer worden geactiveerd en schakelen de compressor, de verwarming voor het ontdooien, de lamp van de deur en alle andere voorzieningen onmiddellijk uit. Druk gedurende drie seconden op de toets ON/OFF (AAN/UIT) om het systeem te starten. Vooraleer het onder spanning brengen, geeft het scherm (indien het systeem in diepvriesmodus staat) -24°C weer en brandt het diepvriesicoontje of geeft het scherm de temperatuur weer aan de binnenzijde van het diepvriescompartiment (ingesteld volgens het laatste gebruik) en staan alle voorzieningen op de modus die werd ingesteld voor het uitschakelen van het toestel.

Alle volgende functies dienen te worden geactiveerd wanneer het toestel in werking is.

• Naar diepvriesmodus overschakelen

Wanneer het systeem niet in diepvriesmodus staat, drukt u op de toets Super FRZ (diepvriezen, toets A) en houdt u deze gedurende drie seconden ingedrukt om de diepvriesmodus te starten; het diepvriesicoontje gaat branden en het scherm geeft de standaard diepvriesduur (6 uur) weer. Druk op de toetsen om de temperatuur te regelen (toets C) of V (toets D) om de diepvriestemperatuur te wijzigen. Een wijziging duurt 6 uur. Het instelbereik ligt tussen 6 en 48 uur. Indien u gedurende vijf seconden op geen enkele toets drukt, wordt de instelling automatisch toegepast en is de temperatuur die wordt weergegeven -24°C; binnen een tijdsduur van vijf seconden kunt u

manueel op de toets Super FRZ (diepvriezen, toets A) drukken en is de temperatuur die wordt weergegeven "- 24 °C"; Vervolgens schakelt de koelkast naar diepvriesmodus.

OPMERKING

Het diepvriesvermogen dat op het typeplaatje wordt aangeduid, werd bepaald na een test waarbij het toestel gedurende 48 uur in de diepvriesmodus (hierboven aangegeven) werkte.

• De diepvriesmodus stoppen

Wanneer de diepvriestoetsen worden gebruikt en de ingestelde diepvriestijd wordt bereikt, drukt u op de toets SUPER FRZ (diepvriezen, toets A) en houdt u deze gedurende drie seconden ingedrukt of verandert u de ingestelde temperatuur door op bepaalde toetsen te drukken om de diepvriesmodus te verlaten; het diepvriesicoontje dooft. Eens de diepvriesmodus gestopt is, werkt het toestel in de modus die eerder werd ingesteld. Opmerking: wanneer het toestel uitschakelt of wanneer er zich een stroompanne voordoet in de diepvriesmodus, blijft het toestel in diepvriesmodus werken van zodra het opnieuw opgestart wordt.

• Controle van de temperatuur van het diepvriescompartiment

Druk op de toetsen om de temperatuur in te stellen (toets C) en (toets D) om de temperatuur te bepalen; de ingestelde temperatuur licht op. Het instelbereik ligt tussen 16°C en 24°C (voor een nauwkeurige instelling van de temperatuur); de instellingen worden na vijf seconden toegepast (binnen een termijn van vijf seconden na de waarde te hebben ingesteld, drukt u op toets A of toets B om de manueel ingestelde waarde te bevestigen en de instelling te valideren).

Bediening van de verlichting van de lamp

Wanneer de deur van de diepvriezer wordt geopend, gaat de lamp branden. Wanneer u de deur van de diepvriezer sluit, dooft de lamp die het diepvriescompartiment verlichtte.

Aanduiding deur open en bediening van het alarm "deur open"

Wanneer de deur van de koelkast gedurende meer dan 2 minuten geopend blijft, weerklinkt het alarm "deur open" om de 2 seconden tot u de deur sluit. Druk op eender welke toets om het alarm "deur open" uit te schakelen.

Geheugen bij stroomonderbreking en oorspronkelijke toestand bij het starten

• In geval van een stroomonderbreking kan de koelkast automatisch de modus en de werkingsstoestand van het toestel van voor de onderbreking behouden. Na het opnieuw starten van het toestel bevindt dit zich in de toestand van voor de stroomonderbreking en worden de modus die voor de stroomonderbreking werd ingesteld opnieuw gestart.
• Oorspronkelijke toestand bij het starten: de ingestelde temperatuur van het diepvriescompartiment is -18°C.
• Geheugen: bevat de temperatuur die is ingesteld voor de diepvriezer, de gecumuleerde bedrijfsuren van de compressor en de diepvriesmodus.

Waarschuwing hoge temperatuur in het diepvriescompartiment

Wanneer de temperatuur van het compartiment gedurende zes uur boven -8°C is, klinkt een waarschuwing voor hoge temperatuur. De zoemer klinkt gedurende tien seconden elke seconde, vervolgens gedurende tien seconden elke dertig minuten, en de temperatuurdisplay geeft een foutcode (E9) weer; de zoemer

stopt wanneer de temperatuur van het compartiment -12°C bereikt. Druk op een willekeurige toets om het geluidsalarm te onderbreken (wanneer het niet na dertig minuten opnieuw klinkt). De weergavestatus van de foutcode wordt niet geannuleerd zolang de fout niet is opgelost.

Het ontdooien forceren

Houd de toetsen voor het "instellen van de temperatuur" ∧ en ∨ gedurende drie seconden ingedrukt om naar de modus "Ontdooien forceren" te gaan. In dat geval geeft het bovenste deel van de temperatuurdisplay voortdurend "3" weer, met niets in de koelkast. Bij het overschakelen naar de modus Ontdooien forceren, stoppen de compressor en de ventilator onmiddellijk. Wanneer het opstarten van de verwarming voor het ontdooien wordt geforceerd in de modus Ontdooien forceren of wanneer de omstandigheden dit toestaan, druk dan de toetsen voor de "temperatuurinstelling" ∧ en ∨ gedurende drie seconden ingedrukt om de modus Ontdooien forceren te verlaten.

Punten die bijzondere aandacht vereisen

Het toestel niet zelf demonteren of herstellen. Neem contact op met de door de fabrikant aangewezen herstelpunten om de accessoires te vervangen.

Gebruik een standaard professioneel stopcontact met drie openingen (meer dan 10A). Het stopcontact dient correct geaard te zijn.

Gelieve geen brandbare oplosmiddelen te gebruiken in de buurt van de koelkast om elk risico op brand te vermijden.

Bewaar geen brandbare, ontplofbare, vluchtige en sterk corrosieve elementen in de koelkast om schade, brand of andere ongevallen te vermijden. Plaats geen flessen met vloeistoffen of hermetisch afgesloten recipiënten in de koelkast om te vermijden dat ze bevriezen, breken of andere schade veroorzaken.

Laat kinderen niet op of in de koelkast kruipen om accidentele schade door opsluiting van een kind of door het vallen van het toestel te vermijden.

Plaats geen zware voorwerpen op de koelkast, deze kunnen makkelijk vallen en schade veroorzaken.

Plaats geen overvloedige hoeveelheid voedsel in de koelkast.

Open de deur en de laden niet lang of te frequent; dit tast de efficiëntie van het hele toestel aan en verhoogt de werkingsbelasting.

Schakel de koelkast uit wanneer deze abnormaal werkt of beschadigd is en informeer de plaatselijke hersteldienst.

Laat geen water op of bij de koelkast stromen; dit tast het isolerend vermogen aan.

OPGELET

Dit product is een koelkast voor huishoudelijk gebruik. Conform de nationale normen worden koelkasten voor huishoudelijk gebruik enkel ontworpen om voedsel te bewaren en kunnen die niet worden gebruikt voor andere doeleinden zoals het bewaren van bloed, medicijnen, biologische producten enz.

Correct gebruik van de koelkast

Controleer of de koelkast correct en stabiel werd geïnstalleerd. Controleer alle veiligheidspunten die bijzondere aandacht vereisen.

Aansluiten van het toestel

Eens de koelkast is aangesloten, schakelt deze over naar de fabrieksinstellingen.

Voedsel bewaren in de koelkast

Aanbeveling: om de versheid van het voedsel zo goed mogelijk te bewaren, plaatst u het voedsel in de koelkast nadat de koelkast bepaalde tijd werkt en de opslagtemperatuur heeft bereikt of na de laatste onderbreking van de compressor.

OPMERKING

Indien de ingestelde temperatuur wordt gewijzigd of indien nieuwe voedingsmiddelen in de koelkast worden geplaatst, zal de temperatuur binnenin de koelkast na bepaalde tijd een evenwicht bereiken, dat varieert naargelang de mate waarin de temperatuur werd gewijzigd, de omgevingstemperatuur, de frequentie van het openen van de deur, de hoeveelheid voedsel die in het toestel wordt bewaard enz.

• Doorgaans is de temperatuur in het diepvriescompartiment lager dan -18 °C. Plaats voedsel dat lange tijd bewaard dient te worden in het diepvriescompartiment.
• De diepgevroren voedingsmiddelen dienen zo snel mogelijk in het diepvriescompartiment te worden geplaatst om niet te ontdooien.
• Laat warm voedsel afkoelen tot omgevingstemperatuur voordat u het in het diepvriescompartiment plaatst. Groenten en fruit mogen niet in het diepvriescompartiment worden geplaatst. Om te vermijden dat glazen recipiënten met vloeistof bevriezen en breken, plaatst u deze niet in het diepvriescompartiment.
• Sorteer de diepgevroren voedingsmiddelen per categorie. Plaats voedingsmiddelen van dezelfde aard samen. U kunt energie besparen door de deur van de diepvriezer zo weinig mogelijk te openen.

Lade van het diepvriescompartiment

Ontworpen om voedingsmiddelen in te vriezen. Snijd voor meer gemak een stuk vlees in stukken voordat u het in de diepvriezer plaatst. Trek aan de lade om voedingsmiddelen uit de diepvriezer te halen, duw het plateau dat de lade afdekt naar binnen en horizontaal en haal vervolgens de voedingsmiddelen uit de lade.

OPMERKING

Sluit de lade na het gebruik van het diepvriescompartiment.

Onderhoud van de koelkast

Reiniging

Op de buitenkant kunnen makkelijk vingerafdrukken achterblijven. Wrijf ze weg met een droge doek. Maak de achterkant en de onderkant van de koelkast regelmatig stofvrij.

De binnenkant van de koelkast moet regelmatig worden schoongemaakt om slechte geuren te vermijden. Gebruik, nadat u de stekker uit het stopcontact haalde, een zachte, in neutraal detergens gedrenkte doek om de binnenkant schoon te maken en spoel vervolgens met helder water.

Gebruik de volgende producten niet om de binnenkant van de koelkast schoon te maken:

• Alkalische of alkalisch wordende detergentia; (de binnenbekleding en de plastic onderdelen zouden kunnen scheuren).
• Zeeppoeder, benzine, amylacetaat, alcohol, enz.; (deze zouden de plastic onderdelen kunnen beschadigen).
• Indien olie of smaakversterkers vlekken zouden maken op de buitenkant van de koelkast, gelieve deze dan onmiddellijk schoon te maken (anders zouden de plastic onderdelen kunnen scheuren).

Vervangen van de lamp

Indien de lamp defect is, dient u contact op te nemen met een vakman om ter plaatse te komen.

Stop

Uitvallen van het toestel gedurende een lange periode:

Gelieve de stekker uit het stopcontact te halen om elk risico op elektrocutie of brand door een oude voedingskabel te vermijden; reinig de binnenkant van de koelkast; laat de deur enige tijd open

staan en sluit ze wanneer de binnenkant van de koelkast volledig droog is.

Stroompanne:

Open de deur zo weinig mogelijk; we raden af verse voedingsmiddelen in de koelkast te plaatsen.

Afdanken:

Bij het afdanken van het toestel dient u de zichting van de deur te verwijderen om te vermijden dat kinderen per ongeluk in het toestel opgesloten raken.

Probleemoplossing

Lees aandachtig volgend deel van de handleiding vooraleer over te gaan tot herstellingen.

Probleem	Mogelijk oorzaken en te controleren punten
Het toestel werkt nicht	· Het is Niet aangesloten op de stroomvoorziening of is slecht aangesloten · De spanning is te laag
Middelmatige koeling	· Stel de temperatuur hoger in · De diepvriezer bevat te veel voedsel · Het voedsel is warm · De deur is worden regelmatig geopend (opening en sluiting) · De deur is Niet correct gesloten · Er bevindt zich een warmtebron in de buurt
Het toestel maakt lawaai	· De vloer is Niet vlak, het toestel staat Niet stabel. · Controller de behuizing van de accessoires
Slechte geuren	· Het voedsel dat de geur verspreidt is slecht verpakt · Het voedsel is vuur · De binnenkant is vuil

Contacteer de klantendienst indien na controle van deze punten het probleem blijft aanhouden.

Wanneer het voedingssnoer beschadigd is, dient dit om veiligheidsredenen vervangen te worden door technici die aangeduid werden door onze firma.

Normale fenomenen

In de flexibele slangen circuleert de koelvloeistof snel en ontstaan er soms enkele luchtbellen die onregelmatige geluiden aan de ingang van het circuit kunnen veroorzaken. Indien de koelkast in diepvriesmodus staat, veroorzaakt het openen van het diepvriescompartiment een fluitend geluid, veroorzaakt door het erg snel draaien van de ventilator.

Wanneer de luchtvochtigheid relatief hoog is, kunnen de zones rond de deur vochtig worden. Wrijf deze in dat geval schoon met een droge doek.

Aanduiding storing

Foutcode	Aanduiding	Foutcode	Aanduiding
E2	Storing van de sensor van de temperatuur van de diepvriezer	E6	Storing in de communicatie
E5	Storing van de sensor voor het ontdooien van de diepvriezer	E9	Waarschuwing van hoge temperatuur aan de binnenkant van het diepvriescompartment
E7	Storing in de sensor voor de omgevingstemperatuur	EC	Storing van het EEPROM-circuit

OPMERKING

Bij storingen geeft het systeem alle foutcodes van het toestel weer. De waarschuwing wordt automatisch geannuleerd of wanneer u op eender welke toets drukt. Bij storingen is het essentieel dat de foutcode wordt weergegeven tot de fout is opgelost, anders kunnen de ingestelde temperatuur en het diepvriesicoon niet worden weergegeven. Wanneer een fout permanent wordt weergegeven en wanneer het automatisch herstarten niet mogelijk is, dient u contact op te nemen met de klantendienst of een onderhoudstechnieker.

Verpakking en milieu

AFDANKEN VAN DE VERPAKKINGSMATERIALEN

De verpakkingsmaterialen beschermen uw toestel tegen mogelijke beschadiging tijdens het transport. Deze materialen zijn milieuvriendelijk want ze kunnen gerecycleerd worden. Door materialen te recycleren kan op grondstoffen bespaard worden en worden er minder afval geproduceerd.

Afdanken van uw oude toestel

SELECTIEVE INZAMELING VAN ELEKTRISCH EN ELEKTRONISCH AFVAL

13/14

Dit toestel is voorzien van het AEEA-symbool, wat betekent dat het niet bij het huishoudelijk afval gegooid mag worden op het einde van zijn levensduur, maar dat het naar een recyclagecentrum voor elektrische en elektronische huishoudtoestellen gebracht dient te worden. Wanneer u versleten huishoudtoestellen recycleert, levert

u een aanzienlijke bijdrage tot de bescherming van ons milieu.

BESCHERMING VAN HET MILIEU - RICHTLIJN 2012/19/EU

Wanneer u versleten elektrische en elektronische apparaten recyclet, levert u een aanzienlijke bijdrage tot de bescherming van ons milieu en onze gezondheid. Dit dient echter wel te gebeuren volgens bepaalde regels en vraagt de betrokkenheid van zowel leverancier als consument.

Daarom mag uw toestel, zoals aangegeven door het symbool op het kenplaatje of de verpakking, in geen geval in een openbare of private vuilnisbak voor huishoudelijk afval gegooid worden. De gebruiker heeft het recht om het toestel naar een openbaar inzamelpunt voor selectieve afvalverwerking te brengen, zodat het toestel gerecycleerd of opnieuw gebruikt kan worden voor andere toepassingen, conform de richtlijn.

Bewaar uw oude toestellen steeds op een veilige plaats buiten het bereik van kinderen.

Dit product wordt gegarandeerd voor een periode van 2 jaar vanaf de aankoopdatum*, voor elke storing die het gevolg is van een fabricagefout of het materiaal. Gebreken of schade door slechte installatie, onjuist gebruik of abnormale slijtage van het product worden niet gedekt door deze garantie.

*op vertoon van kassabon.
