CH 60 X SIC - Afzuigkap VALBERG - Gratis gebruiksaanwijzing en handleiding

Merk	VALBERG
Model	CH 60 X SIC
Producttype	Afzuigkap
Energie-efficiëntieklasse	E
Jaarlijks energieverbruik	60,1 kWh/jaar
Maximale luchtdebiet	211,8 m³/h
Luchtdebiet bij maximaal rendement	89,3 m³/h
Druk bij maximaal rendement	270 Pa
Geluidsvermogen	55 tot 71 dB(A)
Verlichtingsvermogen	28 W (Halogeengloeilamp 230 V~ E14)
Gemiddelde verlichtingssterkte op het kookoppervlak	69 lux
Minimale afstand tussen afzuigkap en kookoppervlak	70 cm
Voeding	230 V ~, 50 Hz
Aantal snelheden	3 (min, midden, max)
Type werking	Afvoermodus (buitenafvoer) of recirculatiemodus (luchtzuivering)
Vetfilter	Aluminium, vaatwasserbestendig
Koolstoffilter	Optioneel, vervanging elke 6 maanden
Energie-efficiëntie-index	88,4
Garantie	2 jaar (fabrieksfouten)

Veelgestelde vragen - CH 60 X SIC VALBERG

Hoe installeer ik de afzuigkap CH 60 X SIC?

De installatie moet door een professional worden uitgevoerd. Houd een minimale afstand van 70 cm tussen de afzuigkap en het kookoppervlak. Bevestig de afzuigkap aan de muur met geschikte pluggen (4 schroeven van 4x30 mm) of in een kast (4 schroeven van 4x35 mm). Zorg ervoor dat het stopcontact na installatie bereikbaar is.

Hoe gebruik ik de snelheden van de afzuigkap?

Het bedieningspaneel heeft een stopknop (0) en drie snelheden: 1 (min), 2 (midden), 3 (max). Het is aan te raden om de afzuigkap enkele minuten voor het koken in te schakelen en 15 minuten na het koken uit te schakelen.

Hoe reinig ik de vetfilters?

De aluminium filters moeten minstens één keer per maand worden gereinigd. Ze kunnen in de vaatwasser of met de hand met een huishoudelijk reinigingsmiddel worden gewassen. Verkleuring na meerdere wasbeurten is normaal.

Wanneer moet ik het koolstoffilter vervangen?

Het koolstoffilter (optioneel) moet maximaal elke 6 maanden worden vervangen, of eerder als verzadiging zichtbaar is. Het is niet wasbaar en niet recyclebaar.

Hoe vervang ik de verlichtingslamp?

Schakel de afzuigkap uit en trek de stekker eruit. Wacht tot de lamp is afgekoeld. Vervang deze door een halogeenlamp type E14, 230 V~, max. 28 W.

Kan ik de afzuigkap in recirculatiemodus gebruiken zonder koolstoffilter?

Nee, de recirculatiemodus vereist een actief koolstoffilter, apart verkrijgbaar. Zonder dit wordt de lucht niet gezuiverd. Neem contact op met uw verkoper voor het juiste filter.

Wat te doen als de afzuigkap niet meer werkt?

Controleer eerst de elektrische voeding (zekering 3 A). Zorg ervoor dat de stekker goed is aangesloten. Als het probleem aanhoudt, neem dan contact op met de klantenservice. Probeer niet zelf te repareren.

Waarom maakt de afzuigkap lawaai?

Het geluidsniveau varieert van 55 dB (minimale snelheid) tot 71 dB (maximale snelheid). Abnormaal geluid kan worden veroorzaakt door een verstopt filter, een verkeerde installatie of een defect aan de motor.

Hoe verwijder ik mijn oude afzuigkap?

Gooi deze niet bij het huisvuil. Lever hem in bij een lokaal recyclagecentrum (DEEE-symbool). Raadpleeg de sorteerinstructies op www.consignesdetri.fr.

Waar vind ik de volledige gebruikshandleiding?

De volledige handleiding is gratis beschikbaar op notice-facile.com in PDF-formaat. U kunt deze ook per e-mail bij uw verkoper aanvragen.

GEBRUIKSAANWIJZING CH 60 X SIC VALBERG

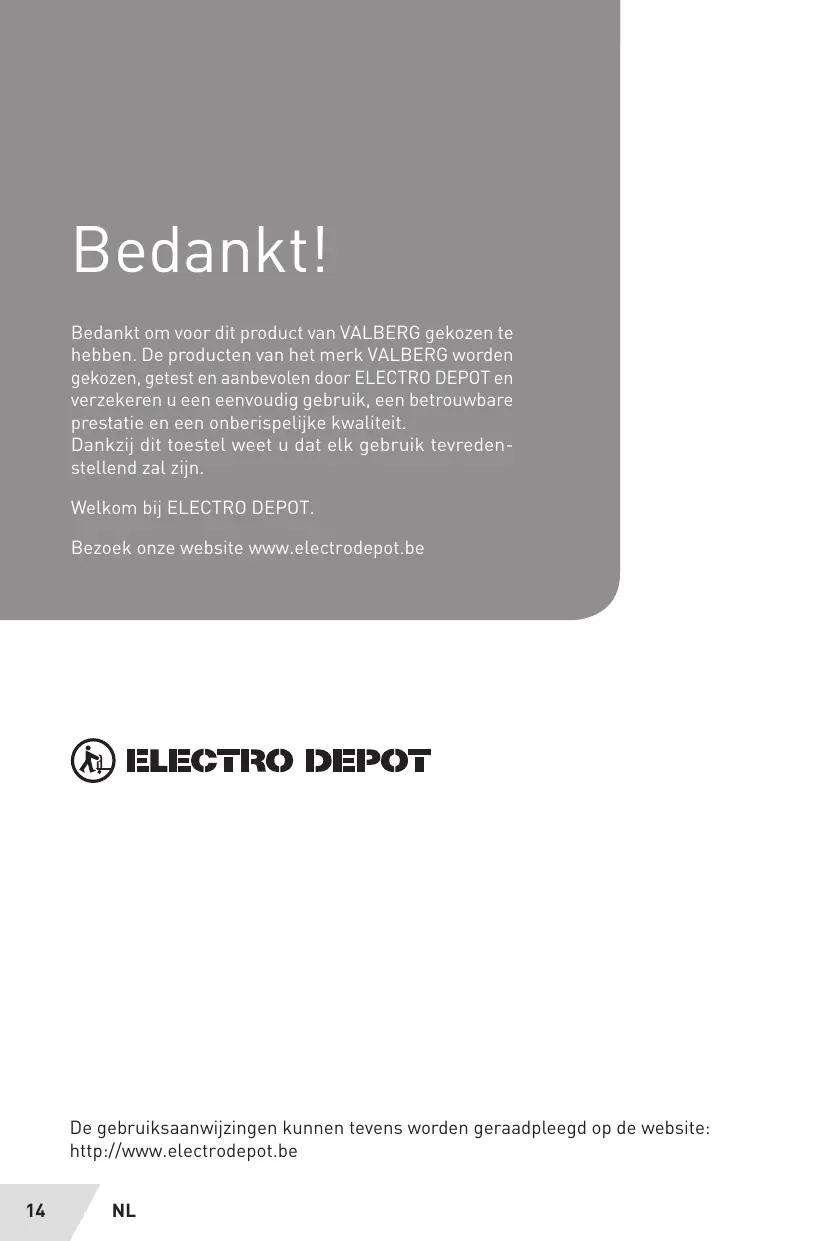

Bedankt om voor dit product van VALBERG gekozen te hebben. De producten van het merk VALBERG worden gekozen, getest en aanbevolen door ELECTRO DEPOT en verzekeren u een eenvoudig gebruik, een betrouwbare prestatie en een onberispelijke kwaliteit.

Dankzij dit toestel weet u dat elk gebruik tevredenstellend zal zijn.

Welkom bij ELECTRO DEPOT.

Bezoek onze website www.electrodepot.be

ELECTRO DEPOT

De gebruiksaanwijzingen kunnen tevens worden geraadpleegd op de website: http://www.electrodepot.be

A	Alvorens het apparaat	16	Veiligheidsinstructies
B	Overzicht van het apparaat	19	Onderdelen
		19	Specificaties
		20	Doelmatig gezruik
		20	Installatie
		22	Bediening
C	Reinigung en onderhoud	22	Reinigung en onderhoud
D	Verwijdering	24	Afdanken van uw oude machine

Veiligheidsinstructies

LEES DE GEBRUIKSAANWIJZING AANDACHTIG DOOR VOORDAT U HET APPARAAT IN GEBRUIK NEEMT EN BEWAAR DEZE VOOR LATER RAADPLEGEN.

• Let op: Als in dezelfde kamer tegelijkertijd een dampkap en een brander of haard worden gebruikt die gevoed worden door een andere energiebron dan elektriciteit, bestaat het gevaar dat de luchtstroom wordt omgekeerd.
• De dampkap kan de lucht die de brander of haard nodig heeft voor de verbranding aan de omgeving onttrekken. De negatieve druk in de omgeving mag niet boven de 4 Pa (4x10-5 bar) liggen. Voor een veilige werking dient u te zorgen voor een goede ventilatie van

de ruimte. Voor de afvoer naar buiten dient u zich te houden aan de geldende voorschriften die in uw land van toepassing zijn.

Voordat u de dampkap op het elektriciteitsnet aansluit:

• Controleer of het typeplaatje (aan de binnenkant van de dampkap) de spanning en het vermogen overeenstemmen met deze van het net, en of de stekker geschikt is voor de aansluiting.
• Neem in geval van twijfel contact op met een vakbekwame elektricien.
• Als het snoer beschadigd is, moet het vervangen worden door de fabrikant, een erkend servicecentrum of een gelijkwaardig bekwaam persoon om elk gevaar te voorkomen.
• Verbind het mechanisme aan de voeding met behulp van een stekker

met zekering van 3 A of aan de 2 draden van de tweefasenwisselstroom die door een zekering van 3 A worden beschermd.

OPGELET! Huishoudelijke apparaten kunnen in bepaalde omstandigheden gevaarlijk zijn:

• Probeer niet om de filters te controleren terwijl de dampkap in werking is.
• Raak de lampen en de zones vlakbij niet aan na een langdurige inschakeling van de verlichting of kort na uitschakeling.
• Het is absoluut verboden om eten met open vlam onder de kap te bereiden.
• Vermijd vlammen: Deze zijn gevaarlijk voor de filters en kunnen brand veroorzaken.
• Controleer voortdurend gebakken etenswaren om te voorkomen dat de hete olie vlam vat.

Voor elke onderhoudsbeurt, ontkoppel de dampkap van de netvoeding. - Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en ouder of personen met beperkte fysische, visuele of mentale mogelijkheden, of die een gebrek hebben aan ervaring en kennis, als ze onder toezicht staan of instructies hebben gekregen over het veilig gebruik van het apparaat en de gevaren die het gebruik van het apparaat met zich meebrengt begrijpen. Kinderen mogen niet met het apparaat spelen. Kinderen zonder toezicht mogen het apparaat niet reinigen of onderhouden. - Als de dampkap gelijktijdig met andere apparaten wordt gebruikt die gas of andere brandstoffen verbranden, moet de

ruimte goed worden geventileerd.

• Als de reinigingswerkzaamheden niet worden uitgevoerd zoals aangegeven in de gebruiksaanwijzing, loopt u het risico dat er brand uitbreekt. Zorg voor voldoende ventilatie in de ruimte wanneer de dampkap tegelijkertijd wordt gebruikt met apparaten die op gas of een ander brandstof werken (niet van toepassing voor apparaten die lucht naar de achterkant van de ruimte afvoeren).
• De lucht mag niet worden afgevoerd in een leiding die voor de afvoer van damp van apparaten die op gas of een andere brandstof werken wordt gebruikt (niet van toepassing voor apparaten die alleen lucht naar de achterkant van de ruimte afvoeren).
• OPGELET: De toeganke-

lijke onderdelen kunnen warm worden wanneer het toestel met andere keukenapparatuur wordt gebruikt.

• Leef de voorschriften over het juist afvoeren van de lucht na.
• Voor instructies over de installatie, reiniging of het vervangen van de lampen, raadpleeg de sectie die verder in deze gebruiksaanwijzing is vermeld.
• Wij wijzen alle verantwoordelijkheid af in geval van schade als gevolg van het negeren van de instructies die hieronder zijn vermeld.

Onderdelen

Bedieningspaneel

Licht

Filter

Ventilatie

Afvoeropening

Specificaties

Naam van leverancier of merk	VALBERG
Referentie van model gegeven door de leverancier	955893
Jaarliks energieverbruik	AEChood	60,1 kWh/a
Energie-efficiëntieklasse	E
Hydrodynamische efficiëntie	FDEhood	9,9
Energie-efficiëntie index	EEIhood	88,4
Gemen tuchtdebiet op het Beste-efficiëntiepunt	QBEP	89,3 m³/u
Gemen luchtdruk op het Beste-efficiëntiepunt	PBEP	270 Pa
Luchtdebietijdens werkinq(bij normaal gebruik)	Hoogste instelling:Laagste instelling:	206,1 m³/u99 m³/u
Max. luchtdebiet	Qmax	211,8 m³/u
Gemen opgenomen vermogen op het Beste-efficiëntiepunt	WBEP	67,9 W
Nominaal vermogen van de Lichtinstallatie	WL	28 W
Gemiddelde Lichtsterkte van de Lichtinstallatie op het kookoppervlak	Emiddle	69 lux
Gemen stroomverbruik in stand-by	PS	- W
Elektriciteitsverbruik in de stand "Uit"	P0	0 W
Geluidsvermogenniveau	LwA(min)	55 dB
	LwA(max)	71 dB

Doelmatig gebruik

Het apparaat is ontworpen om te worden gebruikt in de afzuigmodus (afvoer van lucht naar buiten) of in de filtermodus (terugkeer van lucht naar binnen).

Installatie

WAARSCHUWING

Om de impact van het kookproces op het milieu te beperken (bijv. stroomverbruik), installeer uw product zoals aangegeven in de gebruikershandleiding. Zorg voor voldoende ventilatie in de ruimte waar het apparaat gebruikt wordt. Zorg dat de afvoerleiding zo recht en kort mogelijk is.

WAARSCHUWING

• De montage en elektrische aansluiting moeten door een vakbekwame persoon worden uitgevoerd. Draag werkhandschoenen voordat u montagewerkzaamheden uitvoert.

Elektrische aansluiting

Zorg dat het gebruikte stopcontact na installatie van het apparaat eenvoudig te bereiken is. In geval het apparaat een kabel zonder stekker heeft, moet men het op het elektriciteitsnet aansluiten met een schakelaar tussen het apparaat en net, waarvan alle polen onderbroken worden; de minimale opening tussen de contacten moet minstens 3 mm zijn en de schakelaar moet gedimensioneerd zijn voor de belasting en voldoen aan de geldende normen. - De aansluiting op het elektriciteitsnet moet als volgt worden uitgevoerd:

BRUIN = L fase

BLAUW = N nulleiding

1 De minimale afstand tussen het steunoppervlak van de pannen op het kooktoestel en het laagste deel van de dampkap mag niet minder dan 70 cm zijn.

• Indien een verbindingsbuis bestaande uit twee of meer delen gebruikt wordt, dan moet het bovenste gedeelte aan de buitenkant van het onderste gedeelte zitten. Sluit de afvoer van de dampkap niet aan op een leiding waardoor warme lucht circuleert of die gebruikt wordt voor de afvoer van rook van apparaten die door een andere energiebron dan elektrische energie gevoed worden. Bij montage van het apparaat in de afzuigversie dient u voor een gat voor de luchtafvoer te zorgen. We raden u aan een luchtafvoerbuis te gebruiken met eenzelfde diameter als die van de luchtafvoeropening. Het gebruik van een reducerelement zou de prestaties van het product kunnen beperken en het lawaai kunnen doen toenemen.

Afzuigversie

Bij dit soort installatie zal het apparaat de dampen door een buitenmuur of door een bestaande kanalisering naar buiten afvoeren.

Filterversie

Om de dampkap van de afzuigversie naar de filterversie om te bouwen, vraag uw dealer om actieve koolstoffilters.

Om de lucht te recyclen, installeert u de dampkap zoals weergegeven in de afbeelding.

Opmerkingen:

Deze handeling beschrijft de methode voor het installeren van de dampkap op een betonnen muur. Voor een muurbevestiging, gebruik alleen schroeven en pluggen die voor uw muur geschikt zijn. In geval van twijfel, neem contact op met uw speciaalzaak of een vakbekwaam persoon.

Installeer de dampkap in een geventileerde ruimte waar voldoende ventilatie aanwezig is.

4

Aansluiting in afzuigmodus (de lucht wordt naar buiten afgevoerd):

• Verwijder de filter. Haal de luchtuitlaatplaat af. Stel de luchtregelaar in zodat de lucht naar buiten wordt geblazen.

5

Aansluiting in de filtermodus (de lucht wordt gefilterd en opnieuw in de kamer geblazen):

Verwijder de filter. Haal de luchtuitlaatplaat af. Stel de luchtregelaar in zodat de lucht naar binnen wordt geblazen.

Het apparaat installeren (in de afzuigmodus)

De dampkap wordt geleverd met twee verschillende luchtuitlaten, een kunststof deksel om op het niet gebruikte gat te worden aangebracht en een terugslagklep om op de andere uitlaat te worden aangebracht, naargelang de gekozen oplossing.

6

Afvoer via de bovenkant

7

Afvoer via de achterkant

8

Kies de gewenste plaats voor het boren van de gaten om de dampkap te bevestigen. Maak de dampkap vast aan de muur met behulp van 4 schroeven (4×30 mm). Maak de terugslagklep vast aan de kap met behulp van de bout (4×8 mm).

In een keukenmeubel installeren:

Maak de dampkap vast aan de kast met behulp van 4 bouten (4×35 mm), 4 moeren en 4 sluitringen. Maak de dampkap vast aan de kast door de 4 bouten en 4 sluitringen door de kast te steken zodat de dampkap bereikt wordt. Binnenin de dampkap, schroef de bout samen met de sluitring vast op de moer om het apparaat aan de kast te bevestigen. Installeer de terugslagklep op de kap.

10. Installeer de verlengslang.

Opmerkingen:

De verlengslang is een optioneel accessoire dat niet met het product is meegeleverd.

Bediening

We raden aan om de dampkap enkele minuten voor het bereiden van gerechten in te schakelen. Het wordt tevens aanbevolen het apparaat 15 minuten ingeschakeld te houden eenmaal het eten bereid is voor een optimale verwijdering van geuren en afvoer van verruilde lucht.

Bedieningspaneel

11. Snelheidstoets

Stoptoets 0

Toets eerste snelheid

Lage snelheid.

Toets tweede snelheid

Medium snelheid.

Toets derde snelheid

Hoge snelheid.

LICHT toets 0/1

De verlichting in- of uitschakelen.

3

OPGELET

Voor producten die voorzien zijn van een handmatige werkingsmodus bevelen we aan om de motor ca. 10 minuten na het beëindigen van het kookproces uit te schakelen.

• Vergeet niet om de verlichting na het beëindigen van het kookproces uit te schakelen.
• Vergeet niet om de dampkap na het beëindigen van het kookproces uit te schakelen.

Reiniging en onderhoud

• Om het product te onderhouden, haal alle onderdelen uit elkaar zoals vermeld in deze gebruikershandleiding.
• De goede werking van de dampkap hangt af van een regelmatig en correct onderhoud; besteed in het bijzonder aandacht aan de vetfilter en de actieve koolstoffilter.
• De aluminium filter vangt vet, rook en stof op, en heeft aldus een directe impact op de efficiëntie van de dampkap. Als de filter niet wordt gereinigd, zullen de (mogelijk brandbare) vetresten de filter doen verstoppen.
• Reinig het met een schoonmaakmiddel. Het wordt aanbevolen om de aluminium filter elke maand te reinigen. Deze kan tevens in de afwasmachine worden geplaatst. De kleur kan na enkele wasbeurten wijzigen. Dit feit geeft u geen recht op een klacht voor eventuele vervanging.
• De actieve koolstoffilters dienen om de lucht te zuiveren die in de ruimte wordt uitgestoten, en hebben als functie de onaangename geuren die tijdens het koken worden afgegeven op te vangen.
• De actieve koolstoffilters zijn niet herbruikbaar en moeten minstens om de 4 maanden worden vervangen. De verzadiging van de actieve koolstof hangt af van een korte of langere gebruik van het apparaat, van het type keuken en van de regelmaat waarmee de schoonmaak van de vetfilter worden uitgevoerd.

14 DE KOOLSTOFFILTERS INSTALLEREN / REINIGEN

• Verwijder de filter door de 2 schuiven naar binnen te duwen. Maak het rooster los.
• Vervang de filterdoek.
• Plaats het rooster opnieuw in de originele positie.

Opmerkingen:

De koolstoffilter is een optioneel accessoire die niet met het product is meegeleverd. Deze kan niet worden gereinigd of gerecycled. Vervang deze filter om de 6 maanden.

Maak de dampkap zowel aan de binnen- als buitenkant regelmatig schoon met een doek geweekt in gedenatureerde alcohol of een mild reinigingsmiddel.

• De verlichting binnenin de dampkap is alleen bestemd voor gebruik tijdens het koken en niet voor een langdurig gebruik, zoals het verlichten van een kamer.

Een langdurige werking van de verlichting verkort de gemiddelde levensduur van de lampen aanzienlijk.

12 DE LAMP VERVANGEN

Schakel het apparaat UIT en haal de stekker uit het stopcontact. 13 Wacht totdat de lamp is afgekoeld alvorens te vervangen. Vervang door een identieke lamp [230 V~ E14 Halogeen 28 W Max].

WAARSCHUWING

Het negeren van deze instructies tijdens het reinigen van de dampkap of het vervangen en reinigen van de filters kan brandgevaar opleveren. Het wordt aldus aanbevolen om deze instructies strikt te volgen.

Afdanken van uw oude machine

SELECTIEVE INZAMELING VAN ELEKTRISCH EN ELEKTRONISCH AFVAL

Dit toestel is voorzien van het DEEE-symbool, wat betekent dat het niet bij het huishoudelijk afval weggegooid mag worden aan het einde van zijn levensduur, maar dat het naar een recyclagecentrum voor elektrische en elektronische huishoudtoestellen gebracht dient te worden. Wanneer u versleten huishoudtoestellen recyclet, levert u een aanzienlijke bijdrage tot de bescherming van ons milieu.

BESCHERMING VAN HET MILIEU - RICHTLIJN 2012/19/EU

Wanneer u versleten elektrische en elektronische apparaten recyclet, levert u een aanzienlijke bijdrage tot de bescherming van ons milieu en onze gezondheid. Dit dient echter wel te gebeuren volgens bepaalde regels en vraagt de betrokkenheid van zowel leverancier als consument.

Daarom is uw toestel voorzien van het symbool dat op het typeplaatje of op de verpakking aangebracht werd. In geen geval in een openbare of privévuilnisbak voor huishoudelijk afval gooien. De gebruiker heeft het recht om het toestel naar openbare inzamelpunten voor selectieve afvalverwerking te brengen, zodat het toestel gerecycleerd of opnieuw gebruikt kan worden voor toepassingen conform de richtlijn.

• Voor meer informatie over het recycleren, hergebruiken of afdanken van het product aan het einde van zijn levensduur, neem contact op met uw gemeente.

Dit product wordt gegarandeerd voor een periode van 2 jaar vanaf de aankoopdatum*, voor elke storing die het gevolg is van een fabricagefout of het materiaal. Gebreken of schade door slechte installatie, onjuist gebruik of abnormale slijtage van het product worden niet gedekt door deze garantie.

*op vertoon van kassabon.
