Producttype	Inbouwinductiekookplaat
Merk	VALBERG
Model	IH 3 TB C AF
Aantal kookzones	3 kookzones
Totaal vermogen	6400 W
Afmetingen glas (B × D)	590 × 520 mm
Uitsnijafmetingen (B × D)	560 × 490 mm
Voeding	230 V ~ 50/60 Hz of 400 V ~ 50/60 Hz (afhankelijk van aansluiting)
Kookzone links voor	Diameter 190 mm, vermogen 1400 W, booster 2000 W
Kookzone links achter	Diameter 160 mm, vermogen 1400 W, geen booster
Kookzone rechts	Diameter 270 mm, vermogen 2300 W, booster 3000 W
Boosterfunctie	Ja, op de kookzones links voor en rechts (5 minuten)
Timer	Ja, van 0 tot 99 minuten, onafhankelijk per kookzone
Bedieningspaneelvergrendeling	Ja, voor reiniging
Restwarmte-indicator	Ja, toont « H »
Pannendetectie	Ja, toont « U » indien afwezig of ongeschikt
Geschikte pannmaterialen	Staal, geëmailleerd staal, gietijzer, roestvrij staal met ferromagnetische bodem
Beschermingsklasse	Y (inbouw met ventilatie)
Energieverbruik (EC_hob)	176,6 Wh/kg
Reiniging	Zeepwater of speciale keramische kookplatenreiniger, geen schuurmiddelen
Garantie	2 jaar vanaf aankoopdatum
Land van herkomst	Niet gespecificeerd
Gewicht	Niet gespecificeerd (schatting ~ 8 kg)

Veelgestelde vragen - IH 3 TB C AF VALBERG

Welke soorten pannen kan ik gebruiken op een inductiekookplaat?

Gebruik ferromagnetische pannen (staal, gietijzer, roestvrij staal met magnetische bodem). Controleer met een magneet: deze moet aan de bodem blijven plakken. Vermijd koper, aluminium, glas en keramiek.

Wat moet ik doen als het display een « U » aangeeft?

Het symbool « U » betekent dat er geen pan wordt gedetecteerd of dat deze ongeschikt is. Plaats een geschikte pan op de kookzone of wissel van pan.

Hoe activeer ik de Boosterfunctie?

Selecteer de kookzone, druk op « + » tot niveau 9 is bereikt, druk dan nogmaals op « + ». Het symbool « P » verschijnt gedurende 5 minuten.

Wat betekent de foutcode « E4 »?

De code « E4 » geeft een configuratiefout aan. Volg de herconfiguratieprocedure: koppel de kookplaat los, sluit deze weer aan en voer de toetsenreeks uit zoals beschreven in de handleiding (druk op « - » en de selectietoetsen in volgorde).

Hoe reinig ik de keramische kookplaat zonder deze te beschadigen?

Laat de kookplaat afkoelen. Reinig met een zachte doek, lauw water en een beetje afwasmiddel, of een speciale keramische kookplatenreiniger. Gebruik nooit een schuurspons, schuurpoeder of metalen voorwerpen.

Waarom blijft de ventilatie na het uitschakelen van de kookplaat nog werken?

Dat is normaal: de ventilator koelt de elektronica. Hij stopt automatisch zodra de interne temperatuur voldoende is gedaald.

Hoe vergrendel ik de bediening voor het reinigen?

Druk tegelijkertijd op « - » en de selectietoets van de rechter voorste kookzone. Het display toont « L ». Om te ontgrendelen, herhaal dezelfde handeling.

Kan ik de kookplaat boven een vaatwasser plaatsen?

Nee, het apparaat mag niet boven een vaatwasser of droger worden geïnstalleerd, omdat stoom de elektronica kan beschadigen.

Wat zijn de uitsnijafmetingen voor inbouw?

De uitsparing moet 560 × 490 mm zijn. Houd een afstand van minimaal 50 mm tussen de kookplaat en een muur, en 760 mm tot een afzuigkap.

Wat moet ik doen als suiker of plastic op de hete plaat smelt?

Zet de kookplaat uit en verwijder de nog hete substantie onmiddellijk (pas op voor brandwonden). Gebruik een plastic schraper of een speciale keramische kookplaten schraper. Laat het niet afkoelen, omdat dit de glasplaat kan doen barsten.

GEBRUIKSAANWIJZING IH 3 TB C AF VALBERG

Table de cuisson vitrocéramique à induction Vitrokeramische kookplaat met inductie Glaskeramik-Induktionskochfeld Placa vitrocerámica de inducción

951972 - IH 3 TB C AF 952852 - IH 3 TB G AF

GUIDE D'UTILISATION 02 HANDLEIDING 24 GEBRAUCHSANLEITUNG 46 MANUAL DEL USUARIO 68

Merci!

Bedankt om voor dit product van VALBERG gekozen te hebben.

ELECTRO DEPOT kiest, test en beveelt de producten van het merk VALBERG aan, die garant staan voor eenvoud in gebruik, betrouwbare prestaties en een onberispelijke kwaliteit.

Dankzij dit toestel weet u dat elk gebruik tevredenstellend zal zijn.

Welkom bij ELECTRO DEPOT.

Bezoek onze website www.electrodepot.be

ELECTRO DEPOT

Alvorens het toestel te gebruiken

26 Veiligheidsinstructies

Overzicht van het toestel

31 Beschrijving van het toestel

31 Technische eigenschappen

Gebruik van het toestel

32 Installatievoorschriften 33 Gebruik 33 Ingebruikname en beheer van het toestel 37 Kooktips

Praktische informatie

39 Onderhoud en reiniging 40 Wat kan u doen in het geval van problemen? 42 Elektrische aansluiting

Wij willen u hartelijk bedanken voor uw vertrouwen en uw keuze voor onze vitrokeramische inductiekookplaat.

Voor een optimale kennis van dit toestel raden wij u aan deze handleiding aandachtig door te lezen en te bewaren, zodat u ze later opnieuw kunt raadplegen.

Veiligheidsinstructies

Voorzorgen voor het eerste gebruik:

Verwijder alle verpakkingselementen.

• De installatie en elektrische aansluiting van het toestel dienen toevertrouwd te worden aan bekwame vakmensen. De fabrikant kan in geen geval aansprakelijk gesteld worden voor schade als gevolg van een inbouw- of aansluitingsfout.
• Het toestel mag uitsluitend gebruikt worden indien het gemonteerd en geïnstalleerd is in een geschikt en goedgekeurd meubel en werkblad.
• Het toestel is uitsluitend bestemd voor normaal huishoudelijk gebruik

(bereiding van maaltijden) en mag in geen geval gebruikt worden voor andere huishoudelijke, commerciële of industriële doeleinden.

• Verwijder alle etiketten en stickers van het vitrokeramische glas. Voer geen wijzigingen uit aan het toestel.
• De kookplaat mag niet gebruikt worden als ondersteuning of werkblad. Uw veiligheid wordt enkel verzekerd indien het toestel aangesloten wordt op een geaard stopcontact conform de geldende normen.
• Gebruik geen verlengsnoer voor de aansluiting op het elektriciteitsnet.
• Het toestel mag niet gebruikt worden boven een vaatwasser of droogtrommel: de vrijgekomen waterdamp zou de elektronica kunnen beschadigen.
• Gebruik het apparaat niet met een externe timer of met een afstandsbediening.

Gebruik van het toestel

• Schakel de pits na elk gebruik terug UIT.
• Blijf steeds in de buurt wanneer u met vetstof of olie kookt, aangezien deze zich snel kunnen ontsteken. Zorg ervoor dat u zich steeds bewust bent van de risico's op brandwonden tijdens en na het gebruik van het toestel.
• Zorg ervoor dat er geen voedingskabels van vaste of mobiele toestellen in contact komen met de plaat of een

warme kookpot.

• Magnetiseerbare voorwerpen (kredietkaarten, diskettes, rekenmachines) mogen zich niet in de buurt van het toestel bevinden wanneer dat in werking is.
• Plaats geen andere metalen voorwerpen dan de kookpotten en -pannen op de plaat. Indien het toestel onopzettelijk ingeschakeld wordt of er nog restwarmte aanwezig is, zou het voorwerp, afhankelijk van het materiaal, kunnen opwarmen, smelten of vuur vatten.
• Dek het toestel nooit af met een doek of een beschermingsfolie. Die kunnen namelijk erg warm worden en zich vuur vatten.
• Dit toestel mag gebruikt worden door personen (met inbegrip van kinderen) met beperkte fysieke, zintuiglijke

en mentale capaciteiten of beperkte ervaring en kennis, op voorwaarde dat ze in de gaten gehouden worden of instructies gekregen hebben betreffende het veilige gebruik van het toestel en de mogelijke gevaren begrijpen.

• Kinderen moeten steeds in de gaten gehouden worden zodat ze niet met het toestel spelen.
• Metalen voorwerpen, zoals messen, vorken, lepels en deksels, mogen niet op de glasplaat geplaatst worden, aangezien ze erg warm kunnen worden.

Voorzorgsmaatregelen om het toestel niet te beschadigen

Kookpotten met ruwe onderkant (niet geëmailleerd gietijzer) of die beschadigd zijn, kunnen de vitrokeramische plaat beschadigen.

• Wanneer er zand of andere schurende materialen aanwezig zijn op de vitrokeramische kookplaat, kan dat schade veroorzaken.
• Zorg ervoor dat u geen voorwerpen, zelfs geen kleine, laat vallen op de vitrokeramische kookplaat.
• Stoot de kookpotten niet tegen de randen van de glasplaat.
• Zorg ervoor dat de ventilatie van het toestel in overeenstemming met de instructies van de fabrikant is.
• Laat geen lege kookpotten achter op de kookplaat.
• Zorg ervoor dat de warme zones niet in contact komen met suiker, synthetische stoffen of aluminiumfolie. Bij het afkoelen kunnen deze stoffen leiden tot barsten of andere wijzigingen van het

vitrokeramische oppervlak: schakel het toestel uit en verwijder deze stoffen onmiddellijk van de nog warme kookzone (opgelet: risico op brandwonden).

• Plaats nooit warme kookpotten op de bedieningszone.
• Indien er zich een lade onder het ingebouwde toestel bevindt, dient u ervoor te zorgen dat er voldoende tussenruimte (2 cm) is tussen de inhoud van die lade en de onderzijde van het toestel, zodat er een correcte ventilatie verzekerd kan worden.
• Plaats geen ontvlambare voorwerpen (bv. sprays) in de lade onder de kookplaat. Eventuele bestekbakken dienen vervaardigd te zijn van een hittebestendig materiaal. WAARSCHUWING: risico op brand. Laat geen voorwerpen op het kookoppervlak rusten.

Voorzorgsmaatregelen in het geval van een defect toestel

• Indien u een defect vaststelt, dient u het toestel uit te schakelen en de elektrische voeding te onderbreken.
• Indien de vitrokeramische plaat barsten of spleten vertoont, dient u het toestel onmiddellijk los te koppelen van het elektriciteitsnet en contact op te nemen met de klantendienst. Herstellingen mogen uitsluitend uitgevoerd worden door gespecialiseerd personeel. Open het toestel nooit zelf.

OPGELET: Indien de glasplaat gebarsten is, dient u de voeding van het toestel te onderbreken, zodat een eventuele elektrische ontlading vermeden wordt.

• Zorg ervoor dat de kookpot zich steeds centraal op de kookzone bevindt. De bodem van de kookpot dient de kookzone zo goed mogelijk te bedekken.
• Het magnetische veld kan de werking van een pacemaker beïnvloeden. Gebruikers met een pacemaker worden dan ook aanbevolen inlichtingen in te winnen bij de verkoper of hun arts.
• Gebruik nooit kookpotten uit kunststof of aluminium, aangezien die zouden kunnen smelten op de nog warme pits.
• Probeer NOOIT brand te blussen met water. Trek de stekker uit en dek de vlammen af met bv. een deksel of een blusdeken.

Overloopbeveiliging

• Indien de overgelopen inhoud van een kookpot of een bepaald voorwerp de bedieningstoetsen langer dan 10 seconden bedekt, zal de melding ER03 weergegeven worden. Die melding zal verdwijnen zodra de toetsen vrijgemaakt of gereinigd zijn.

OPGELET

Het gebruik van ongeschikte kookpotten of losse tussenstukken om de ongeschikte kookpotten op te warmen, zal de garantie onteldig maken. De fabrikant kan in geen geval aansprakelijk gesteld worden voor schade aan de kookplaat of de omgeving ervan.

Beschrijving van het toestel

Technische specificaties

Model	IH 3 TB C AF IH 3 TB G AF
Totaal vermogen	6400W
Energieverbruik van de kookplaat EChob**	176.6 Wh/kg
Pit vooraan links	Ø190mm
Detectie minimum	Ø100mm
nominaal vermogen*	1400W
Vermogen van de booster*	2000W
Standaard kookpotcategorie**	C
Energieverbruik ECcw**	181 Wh/kg
Pit achteraan links	Ø160mm
Minimumdetectie	Ø100mm
Nominaal vermogen*	1400W
Vermogen van de booster*	-
Standaard kookpotcategorie**	B
Energieverbruik ECcw**	177.3 Wh/kg
Pit rechts	Ø270mm
Minimumdetectie	Ø120mm
Nominaal vermogen*	2300W
Vermogen van de booster*	3000W
Standaard kookpotcategorie**	D
Energieverbruik ECcw**	171.6 Wh/kg

het vermogen kan variëren in functie van de afmetingen en de materialen van de kookpotten * berekend volgens de meetmethode van de geschiktheid voor de functie [EN 60350-2].

Installatievoorschriften

De montage mag uitsluitend uitgevoerd worden door specialisten.

De gebruiker dient de geldende wetten en normen van zijn land in acht te nemen.

De afdichting aanbrengen:

Dankzij de kleefafdichting, die meegeleverd wordt met het toestel, kan er geen vuil in het meubelstuk terechtkomen.

Daarom dient ze zeer zorgvuldig aangebracht te worden in overeenstemming met de onderstaande schets.

Kleef de afdichting (2) op de rand van de tafel, op 2 mm van de buitenzijde, nadat u de beschermingsfolie (3) verwijderd hebt.

Inbouw:

• Uitsparing van het werkblad:

Afmetingen van de glasplaat

Afmetingen van de uitsparing

590 × 520 mm

560 × 490 mm

De afstand tussen de kookplaat en de wand dient minstens 50 mm te bedragen.

• De kookplaat is een toestel dat tot beschermingsklasse 'Y' behoort. Voor de inbouw is het toegestaan dat er zich een hoge kastwand of muur aan een van de zijkanten en de achterkant bevindt. Aan de andere kant mogen zich geen meubels of toestellen bevinden die hoger zijn dan het werkblad.
• Het fineerblad en de bekledingen van het werkblad dienen vervaardigd te zijn uit materialen die hittebestendig zijn (100°C)
• De lijsten aan de wanden dienen eveneens hittebestendig te zijn.
• Het materiaal van het werkblad kan mogelijk uitzetten wanneer het in contact

komt met vocht. Om de zijkant van de uitsparing te beschermen, dient u een laag vernis of speciale lijm aan te brengen.

• Installeer de kookplaat niet boven een niet-geventileerde oven of een vaatwasser.
• Garandeer een ruimte van 20 mm ter hoogte van de bekisting van het toestel om een goede luchtcirculatie te garanderen tijdens de koeling van de elektronica.
• Indien er zich een lade onder de kookplaat bevindt, mag u er geen ontvlambare voorwerpen (zoals sprays) of niet-hittebestendige voorwerpen in opbergen.
• De tussenruimte tussen de kookplaat en de afzuigkap erboven dient de aanbevelingen van de fabrikant van de afzuigkap in acht te nemen. Bij gebrek aan dergelijke aanbevelingen dient u een minimumafstand van 760 mm te respecteren. WAARSCHUWING: gebruik enkel de kookplaatbescherming van de fabrikant, bescherming die door de fabrikant in de gebruiksaanwijzing als aangepast bevonden wordt of bescherming die in het apparaat geïntegreerd zit. Het gebruik van niet-passende bescherming kan tot ongevallen leiden.

Gebruik

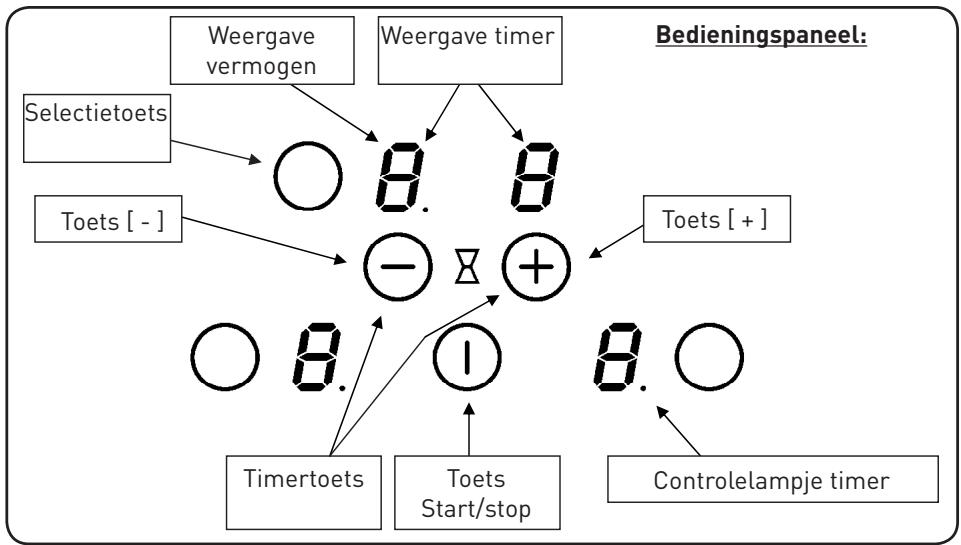

Aanraaktoetsen

Uw toestel is uitgerust met aanraaktoetsen, waarmee u de verschillende functies kunt bedienen. Wanneer u een toets aanraakt, worden die geactiveerd. Deze activering wordt aangegeven door een controlelampje, een weergave en/of een geluidssignaal.

Druk nooit op meerdere toetsen tegelijkertijd.

Weergave

Weergave	Aanduiding	Functie
0	Nul	De verwarmingszone is geactiveerd
1...9	Vermogen	Keuze van het verwarmingsniveau
U	Detectie van kookpot	Geen of ongeschikte kookpot
E	Foutmeling	Defect in het elektronische circuit
H	Restwarmte	De verwarmingszone is warm
L	Vergrendeling	De kookplaat is beveiligcd
P	Booster	Functie Booster ingeschakeld

Ventilatie

De koelingsventilator werkt automatisch. De ventilator treedt in werking op kleine snelheid van zodra de energie die vrijgegeben worden door de elektronica een bepaalde drempel overschrijden. De ventilatie schakelt naar de tweede versnelling wanneer de kookplaat intensief gebruikt wordt. De ventilator verlaagt zijn snelheid en stopt automatisch van zodra het elektronisch circuit voldoende afgekoeld is.

Ingebruikname en beheer van het toestel

Voor het eerste gebruik:

Reinig uw toestel met een vochtige doek en droog het vervolgens af. Gebruik geen detergent, aangezien dat een blauwachtige verkleuring van de glasplaat tot gevolg zou kunnen hebben.

Principe van inductie:

Onder elke pit bevindt zich een inductiespoel. Wanneer die spoel ontkoppeld wordt, produceert zich een variabel elektromagnetisch veld, dat op zijn beurt geïnduceerde stromen produceert in de ferromagnetische bodem van de kookpot. Op die manier wordt de kookpot op de

verwarmingszone opgewarmd.

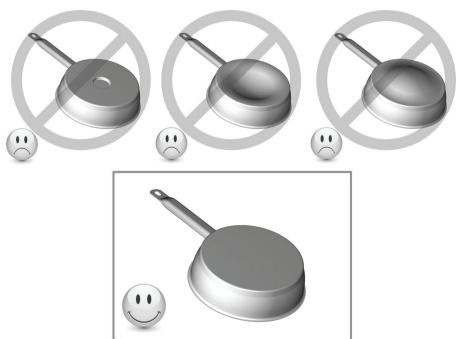

Die kookpot dient uiteraard aangepast te zijn:

• Alle metalen ferromagnetische kookpotten (dat kan eventueel gecontroleerd worden met een kleine magneet) zijn geschikt, zoals: gietijzeren stoofpannen, zwart metalen braadpannen, kookpotten van geëmailleerd staal, van inox met een ferromagnetische steunplaat...
• De volgende kookpotten zijn niet geschikt: kookpotten uit koper, aluminium, glas, hout,

aardewerk, steengoed, terracotta, niet-ferromagnetisch inox...

De kookzone detecteert automatisch de afmetingen van de gebruikte kookpot. Wanneer de kookpot een te kleine diameter heeft, werkt het niet. Die diameter varieert in functie van de diameter van de kookzone. Wanneer de kookpot niet geschikt is voor de kookplaat, blijft het symbool (U) weergegeven worden.

Inschakeling:

U dient eerst de kookplaat en vervolgens de kookzone in te schakelen:

De kookplaat inschakelen/uitschakelen

Actie	Bedieningspaneel	Scherm
Inschakelen	druk op [➀]	[0]
Uitschakelen	druk op [➁]	geen of [H]

Een kookzone inschakelen/uitschakelen:

Actie	Bedieningspaneel	Scherm
Selecteren	druk op de selectietoets van de zone	[0]
Verhogen	druk op [+]	[1] tot [9]
Verlagen	druk op [-]	[9] tot [1]
Uitschakelen	druk op [-]	[0] of [H] [0] of [H]

Indien er geen instelling gebeurt binnen een termijn van 20 seconden, schakelt de elektronica over op de wachtstand.

Kookpotdetectie:

Dankzij de kookpotdetectie kan de veiligheid perfect gewaarborgd worden. De inductiekookplaat werkt niet:

• Wanneer er zich geen kookpot op de kookzone bevindt of wanneer die kookpot

niet geschikt is voor inductie. In dat geval is het onmogelijk het vermogen op te voeren en zal het symbool [U] weergegeven worden. Het symbool [U] verdwijnt zodra er een geschikte kookpot op de pit geplaatst wordt.

• Indien het recipiënt tijdens het koken van de kookzone gehaald wordt, wordt de werking onderbroken. Het symbool [U] verschijnt. Het symbool [U] verdwijnt zodra de kookpot opnieuw op de pit geplaatst wordt. De kookzone wordt dan opnieuw ingeschakeld op het eerder geselecteerde vermogen.

Na het gebruik dient u de kookzone uit te schakelen. Laat de kookpotdetectie [U] niet ingeschakeld staan.

Indicatie van restwarmte:

Na de uitschakeling van de kookzones of de uitschakeling van de volledige kookplaat, zullen de kookzones nog warm zijn, wat aangegeven wordt door het symbool [H].

Het symbool [H] verdwijnt wanneer de kookzones zonder gevaar aangeraakt kunnen worden. Zolang de indicatie van restwarmte weergegeven wordt, mag u de kookzones niet aanraken en er geen warmtegevoelige voorwerpen op plaatsen. Er is namelijk een risico op brandwonden en brand aanwezig!

Booster-functie

De booster-functie [P] versterkt het vermogen van de geselecteerde kookzone. Indien deze functie geactiveerd wordt, werken deze kookzones gedurende ongeveer 5 minuten met een aanzienlijk hoger vermogen. De booster is ontworpen om bijvoorbeeld snel grote hoeveelheden water

op te warmen, voor het koken van pasta bijvoorbeeld.

Inschakelen/stappen van de booster-functie:

Actie	Bedieningspaneel	Scherm
Selecteren	druk op d e selectietaets van de zone	[0]
Verhogen	druk op [+]	[1] tot [9]
De booster inschakelen	druk op [+]	[P] gedurende 5 min
De booster stoppen	druk op [-]	[9]

Beheer van het maximale vermogen:

Het geheel van de kookplaat is uitgerust met een maximaal vermogen. Wanneer de functie Booster geactiveerd is, en om dit maximale vermogen niet te overschrijden, verlaagt de elektronische bediening automatisch het kookniveau van een andere verwarmingszone.

Gedurende enkele seconden zal de display van deze kookzone het symbool [9] laten knipperen, daarna geeft deze het maximale kookniveau dat mogelijk is weer.

Geselecteerde kookzone	Andere kookzone (bijvoorbeeld: kookniveau 9)
[P]wordtweergeven	[9] gaat maar [7] naargelang het type pits

Timerfunctie

De timer kan voor de 2 pitten gelijktijdig ingeschakeld worden met verschillende instellingen (van 0 tot 99 minuten) voor elke zone.

Instelling of wijziging van de kookduur:

Actie	Bedieningspaneel	Scherm
Dekookplaat activeren	druk op de selectietoets van de zone	s c h e r m geactiveerd
Verhogen	druk op (+) of [ - ]	[ 1 ] ... [ 9 ] [ P ]
‘ T i m e r’ selectoren	Druk gelijktijdig op [ - ] en [ + ]	[ 00 ]
De duur inkorten	Druk op [ - ]	[ 30 ] wordt 29,28,27,...
De duur verlungen	Druk op [ + ]	[ 00 ] worden 01, 02, 03...

Na enkele seconden gaat het knipperende controlelampje aanhoudend branden.

De duur is geselecteerd en het toestel begint af te tellen.

De timerfunctie uitschakelen:

Actie	Bedieningspaneel	Scherm
Dezone selecteren	d ruk op de selectietoets van de zone	Hetschem vandezone Licht op
‘Timer’selecteren	Druk gewiktijdig op [-] en [+]	Resterende duur
‘Timer’desactiveren	Druk op [-]	Gaat maar [00] en schakelt dan UIT

Wanneer er meerdere timers geactiveerd zijn, hoeft u simpelweg deze procedure te herhalen.

Automatische stopzetting op het einde van de bereiding:

Zodra de geselecteerde kookduur verlopen is, knippert [00] op het scherm en klinkt er een geluidssignaal.

Om het geluid en de knipperende weergave stop te zetten, hoeft u simpelweg op een

toets

te

drukken.

Timer gebruiken zonder te koken:

Actie	Bedieningspaneel	Scherm
Dekookplaat activeren	Druk op [Φ]	Controleampjes van de zone lichten op
‘Time’ selecteren	Druk gewelijkijdig op [-] en [+]	[00]
De u r inkorten	Druk op [-]	[30] worden 29,28,27,...
De u r verlungen	Druk op [+]	[00] worden 01, 02, 03...

Na 20 seconden zullen de schermen uitgeschakeld worden, maar zal de timer ingeschakeld blijven.

Zodra de geselecteerde duur verlopen is, knippert [00] op het scherm en klinkt er een geluidssignaal. Om het geluid en de knipperende weergave stop te zetten, hoeft u simpelweg op een toets te drukken.

Vergrendeling van het bedieningspaneel:

Om te vermijden dat een bepaalde selectie van de kookplaat gewijzigd wordt, met name tijdens de reiniging van de glasplaat, kan het bedieningspaneel (met uitzondering van de toets Start/Stop [Ø]) vergrendeld worden.

Vergrendeling:

Actie	Bedieningspaneel	Scherm
Inschakeling	Druk op [Ø]	[Ø] of [H]
De kookplaat vergrendelen	Druk geluktijdig op (-) en de selectietoets van de zone vooran rechts	[Ø] of [H]

Druk opnieuw op de selectietoets van de zone

[L] op de displays

Ontgrendeling:

Actie	Bedieningspaneel	Scherm
Inschakeling	Druk op [ ➀ ]	[ L ]
De kookplaat vergrendelen	Druk gelijktijdig op [ - ] en de selectietoets van de zone vooraan rechts	[ 0 ] of [ H ]

Druk opnieuw enkel op de toets [-]

Schemen uitgeschakeld

Kooktips

Kwaliteit van de kookpotten

Geschikte materialen: staal, geëmailleerd staal, gietijzer, aluminium of inox met een ferromagnetische bodem.

Niet-geschikte materialen: aluminium en inox zonder ferromagnetische bodem, koper, messing, glas,

keramiek, porselein.

De fabrikanten geven aan of hun producten geschikt zijn voor inductie of niet.

Op de volgende manier kunt u controleren of uw kookpotten geschikt zijn:

• Doe een beetje water in een kom die op de kookzone met inductie staat en kies stand [ 9 ]. Het water zou binnen enkele seconden moeten opwarmen.
• Plaats een magneet op de buitenkant van de bodem van de kookpot. De magneet zou aangetrokken moeten worden.

Bepaalde kookpotten kunnen geluid produceren wanneer ze op een kookzone geplaatst worden. Dat geluid duidt in geen geval op een defect van het toestel en zal de werking ervan geenszins beïnvloeden.

Afmetingen van de kookpotten:

De kookzones worden, tot een bepaalde grens, automatisch afgestemd op de afmetingen van de bodem van de kookpot. De bodem van die kookpot dient echter een minimumdiameter te hebben in functie van de diameter van de overeenkomstige kookzone.

Plaats de kookpot in het midden van de kookzone om uw kookplaat optimaal te benutten.

(de onderstaande waarden worden ter informatie verstrekt)

Voorbeelden van de instelling van het kookvermogen:

1 tot 2	Laten smelten Opwarmen	Sauzen, boter, chocolde, gelatine Bereide maaltijden
2 tot 3	Rijzen Ontdooien	Rijst, pudding en bereide maaltijden Groenten, vis, diepgevroren producten
3 tot 4	Stoom	Groenten, vis, vlees
4 tot 5	Water	Aardappelen in water, soep, deegwaren Verse groenten
6 tot 7	Bakken op een zacht vuurtje	Vlees, lever, eieren, worsten Goulash, rollades, penzen
7 tot 8	Koken, braden	Aardappelen, beignets, wafels
9	Braden Aan de kook brengen	Steak, omelet water

Onderhoud en reiniging

Om het toestel te reinigen, dient u het eerst UIT te schakelen.

Laat het toestel afkoelen om het risico op brandwonden te vermijden.

• Verwijder de etensresten met water en een beetje afwasmiddel of een specifiek product dat aanbevolen wordt voor vitrokeramische kookplaten. Maak in geen geval gebruik van stoom- of druktoestellen. Maak geen gebruik van voorwerpen die de

vitrokeramische kookplaat zouden kunnen krassen (zoals een schuurspons of de punt van een mes...).

Gebruik geen schuurmiddelen die het toestel zouden kunnen beschadigen. - Droog het toestel af met een propere doek. - Verwijder suiker en gerechten met suiker onmiddellijk.

Wat kan u doen bij problemen?

PROBLEEM

OPLOSSING

I) De staat dient opnieuw geconfigureerd te worden op de volgende manier:

Alvorens van start te gaan dient u:

• zeker te zijn dat er geen recipiënten op de kookplaat staan.
• een kookpot te gebruiken die geschikt is voor een inductiekookplaat.
• de kookplaat van het elektrisch net te halen door de zekering uit te trekken of de schakelaar te onderbreken.
• de kookplaat opnieuw aan te sluiten op het elektrisch net door de zekering terug te plaatsen of de schakelaar opnieuw in te schakelen.
• ten minste 2 minuten te wachten na de aansluiting op het elektriciteitsnet alvorens de procedure te starten. -niet op [0/1] te drukken.

Het symbool [E4] verschijnt

II) Annuleren van de bestaande configuratie 1) Houd [-] ingedrukt. 2) Met een vinger van de andere hand drukt u snel (in minder dan 2 seconden) en na elkaar op de toetsen 'selectie'.

Vanuit de zone vooraan rechts en door in wijzerzin te draaien a→ b→ c→ d . Er verschijnen [ - ] Een dubbele piep wijst op een

hanteringsfout. In dat geval begint u opnieuw vanaf stap 1. 3) Haal uw vingers van de toetsen en druk gelijktijdig op [-] en [+] gedurende enkele seconden totdat de knipperende [E] verschijnen. 4) Wacht totdat de [E] stoppen met knipperen. 5) De [E] worden vervolgens automatisch een [C]. De configuratie wordt geannuleerd.

Opmerking: de inductieplaten met 3 kookzones: de toets achteraan rechts (b) bestaat niet, in dit geval dient u 2 keer op de zone vooraan rechts (a) te drukken, d.w.z. (a→ a→ c→ d) .

Het symbool [ E 4 ]verschijnt	III) Hoe de kookplaat opnieuw configureren ?1) Neem een ferromagnetische kookpot met een diameter van minimum 16 cm.2) Kies de kookzone door op de toets van de bijhorende zone te drukken.3) Plaat de pot op de te configureren zone.4) Wacht tot [ C ] [- ] wordt. De kookzone is geconfigureerd.5) Ga op bezelfde manier te werk voor alle kookzones die [ C ] weergeven.6) De kookzones worden geconfigureerd tijdens het detecteren van alle zones en er zal niets meer weergeveen worden.Gebruik slechts=eén pot om de configuratie uit te voeren.Plaats nooit meerere potten op de pits tijdens de configuratie.Indien de weergave [ E 4 ] zichtaar blijft, belt u de klantendienst.
De kookplaat of de kookzones hunneniet ingeschakeld worden	• de kookplaat is slecht aangesloten op het elektriciteitsnet• de zekering is gesprongen• controllerer of de vergrendeling geactiveerd is• de aanraaktoetsen zijn bedekt met water of vet• er bevindt zich een voorwerp op de aanraaktoetsen
Het symbool [ U ] wordenweergeven	• er bevindt zich geen kookpot op de kookzone• de bebruike kookpot is Niet geschikt voor inductie• de diameter van de bodem van de kookpot is teklein ten opzichte van de kookzone
Het symbool [ E ] wordenweergeven	• schakel de kookplaat uit en terug aan• Contacteer de klantendienst
Eén van de kookzones of de volledige kookplaat wordenuitgeschakeld	De beveiliging worden ingeschakeld• Dat is het geval wanner u vergeten bent[eén van de kookzones uit te schakelen• De beveiliging worden eveneens geactiveerd wanner[eén of meerere aanraaktoetsen bedekt+zijn• Één van de kookpotten is leeg en de bodem ervan is oververhit• De plaat beschikt ook over een voorziening voor de automatische verlaging van het vermogensniveau en de automatische onderbreking bij oververhitting
De ventilatie blijft in werkinqana de uitschakeling van de kookplaat	• Dat is geen defect,aangezien de ventilator de elektronica van het toestel blijft beschermen• De ventilator worden automatisch uitgeschakeld
Het symbool [ L ] wordenweergeven	Raadpleeg het hoofdstuk 'Vergrendeling van het bedieningspaneel

Het symbool [F] of [ER03] wordt weergegeven. Raadpleeg het hoofdstuk inzake de overloopbeveiliging.

Het symbool [U] wordt weergegeven. Zie het hoofdstuk 'Bridge'.

Het symbool [E2] of [EH] wordt weergegeven. De kookplaat is oververhit. Laat ze afkoelen en schakel ze vervolgens opnieuw in.

Het symbool [E3] wordt weergegeven. De kookpot is niet geschikt. Gebruik een andere.

Het symbool [E6] wordt weergegeven. Defect in het elektriciteitsnet. Controleer de frequentie en de spanning van het elektriciteitsnet.

Het symbool [E8] wordt weergegeven. De luchttoevoer van de ventilator wordt geblokkeerd. Maak de doorgang vrij.

Het symbool [E C] verschijnt: configuratiefout. Configureer de plaat opnieuw, zie hiervoor het hoofdstuk 'Het symbool [E 4] worden weergegeven'.

Elektrische aansluiting

• De installatie van dit toestel en de aansluiting ervan op het elektriciteitsnet mogen uitsluitend toevertrouwd worden aan een elektricien die perfect op de hoogte is van de opgelegde normen.
• Na de montage dient het toestel beschermd te worden tegen de onderdelen onder spanning.
• De benodigde aansluitingsgegevens bevinden zich op het typeplaatje en het aansluitingsplaatje onder het toestel.
• Dit toestel dient afgeschakeld te worden van het net met een differentieelschakelaar. Wanneer die geopend (ontkoppeld) is, dient er een tussenruimte van 3 mm verzekerd te worden.
• Het elektrische circuit dient uitgerust te zijn met de geschikte voorzieningen, zoals schakelaars, zekeringen, differentiaalschakelaars en relais.
• Indien het toestel niet uitgerust is met een toegankelijke stekker, dienen er ontkoppelingsvoorzieningen opgenomen te worden in de vaste installatie conform de installatievoorschriften.
• Het voedingssnoer dient zodanig geplaatst te worden dat het nooit in contact komt met de warme onderdelen van de kookplaat.

OPGELET

Dit toestel werd uitsluitend ontworpen voor een voeding van 230 V ~ 50/60 Hz. Sluit steeds de aardleiding aan. Neem het aansluitschema in acht.

De aansluitkast bevindt zich onder de kookplaat. Om het deksel te openen, hebt u een middelgrote schroevendraaier nodig. Voer die in de twee openingen voor de twee pijlen.

NET	AANSLUITING	KABELDIAMETER	KABEL	BESCHERMINGSGRAAD
230V~50/60Hz	1 fase + N	3 x 2,5 mm²	H 05 VV - F	25 A *
			H 05 RR - F
400V~50/60Hz	2 fase + N	4 x 1,5 mm²	H 05 VV - F	16 A *
			H 05 RR - F

• Berekend met de gelijktijdigheidsfactor volgens de norm EN 60 335-2-6

Aansluiting van de kookplaat:

Voor een correcte afstemming op het elektriciteitsnet (230 V ~ 1F + N of 400 V ~ 2F + N) dient u gebruik te maken van de geschikte messing klemmen in de aansluitkast.

Enkelfasig 230V~1F+N:

Plaats een kabelbevestigingsklem tussen de contactplaatjes 1 en 2.

Draai de geel-groene draad in het contact dat bestemd is voor de aarding.

Draai de neutrale draad N in contact 4.

Draai de fase L op één van de contacten 1 of 2.

Tweefasig 400V-2F+N:

Draai de geel-groene draad in het contact dat bestemd is voor de aarding.

Draai de neutrale draad N in contact 4.

Draai de fase L1 in het contact L1 en de fase L2 in het contact L2.

OPGELET

Wanneer de schroef van de aansluitkast te zeer aangedraaid wordt, riskeert deze laatste stuk te gaan, de schroef zal dan oneindig blijven draaien. Let erop de draden juist te gebruiken en de schroeven goed vast te zetten.

Wij kunnen in geen geval aansprakelijk gesteld worden voor incidenten als gevolg van een slechte aansluiting of van het gebruik van een niet-geaard toestel of een toestel dat over een defecte aarding beschikt.

SELECTIEVE INZAMELING VAN ELEKTRISCH EN ELEKTRONISCH AFVAL

Dit toestel is voorzien van het DEEE-symbool, wat betekent dat het niet bij het huishoudelijk afval gegooid mag worden op het einde van zijn levensduur, maar dat het naar een recyclagecentrum voor elektrische en elektronische huishoudtoestellen gebracht dient te worden. Wanneer u versleten huishoudtoestellen recycleert, levert

u een aanzienlijke bijdrage tot de bescherming van ons milieu.

BESCHERMING VAN HET MILIEU - RICHTLIJN 2012/19/EU

Wanneer u versleten elektrische en elektronische apparaten recycleert, levert u een aanzienlijke bijdrage tot de bescherming van ons milieu en onze gezondheid. Dit dient echter wel te gebeuren volgens bepaalde regels en vraagt de betrokkenheid van zowel leverancier als consument.

Daarom mag uw toestel, zoals aangegeven door het symbool op het kenplaatje of de verpakking, in geen geval in een openbare of private vuilnisbak voor huishoudelijk afval gegooid worden. De gebruiker heeft het recht om het toestel naar openbare inzamelpunten voor selectieve afvalverwerking te brengen, zodat het toestel gerecycleerd of opnieuw gebruikt kan worden voor toepassingen conform de richtlijn.

NL dit product wordt gegarandeerd voor een periode van 2 jaar vanaf de aankoopdatum*, voor elke storing die het gevolg is van een fabricagefout of het materiaal. Gebreken of schade door slechte installatie, onjuist gebruik of abnormale slijtage van het product worden niet gedekt door deze garantie.

*op vertoon van kassabon.

GARANTIEVOORWAARDEN
