GEBRUIKSAANWIJZING VAL TV 4 AF VALBERG

A	Alvorens het toestel te gebruiken	21	Veiligheidsinstructies
B	Overzicht van het toestel	26	Beschrijving van het toestel
		27	Technische specificaties
C	Gebruik van het toestel	28	Installatievoorschriften
		29	Elektrische aansluiting
		30	Aanraaktoetsen
		31	Ingebruikname en beheer van het toestel
		33	Kooktips
D	Praktische informatie	34	Bij problemen
		35	Onderhoud en reiniging
		36	Afdanken van uw oude machine

Besteklant,

Wij wilten u hartelijk bedanken voor uw vertrouwen en uw keuze voor unsere vitrokeramische kookplaat.

Om dit toestel goed te kennen, raden wij u aan deze handleiding aandachtig te lezen en volledig door te nemen en deze te bewaren zodat u hem later kurz raadplegen indien nodig.

Veiligheidsinstructies

Voorzorgsmaatregelen voor het gebruik

• Verwijder alle verpakkingselementen.
• De installmentie en elektrische aansluitingen van het toestel dwellen toevertrouwd te worden aan erkende specialisten. Defabrikantkan in geen geval aansprakelijk gesteld worden voor schade als gevolg van een inbouw-of aansluitingsfout.
• Het toestel mag uitsluitend gebruikt worden indien het gemonteerd en geinstallerd is in een geschikt en goedgekeurd meubel en

werkblad.

• Het toestel is uitsluitend bestemd voor normaal huishoudelijk gebruik (bereiding van maaltijden) en mag in geen geval gebruikt worden voor andere huishoudelijk, commerciele of industrièle doeleinden.

• Verwijder alle stickers en labels van het vitrokeramisch glas.

• U mag het toestel nicht ombouwen of wijzigen.

• De kookplaat mag nicht gebruikt worden als ondersteuning of werkblad.

• Uw veriligious wordt enkel verzekerd indien het toestel aangesloten worden op een geaard stopcontact conform de geldende normen.

• Gebruik geen verlengsnoer voor de aansluiting op het elektriciteitsnet.
• Het toestel mag nicht gebruikt worden boven een vaatwasserofdroogtrommel: de vrijgekomen waterdamp zou de elektronica konnen beschadigen.
• Stel het toestel Niet in werkking met een externe timer of een afstandsbedieningssystem.

Gebruik van het toestel

• Schakel de pits na elk gebruik teruguit.

• Houd bereidingen met vet of olie voortdurend in de gaten, aangezien ze snel ontvlambaar+zijn.

• Zorg ervoor dat u zich steeds bewust bent van de risico's op brandwonden tijdens en na het gebruik van het toestel.

• Zorg ervoor dat er geen voedingskabels van vaste of mobiele toestellen in contact komen met deplaat of een warme kookpan.
• Magnetiseerbare voorwerpen (kredietkaarten, diskettes, rekenmachines) mogen zich Niet in de buurt van het toestel bevinden wonneer dat in werkking is.
• Plaats geen enkelander metalen voorwerp dan het kookgerei op hettoestel. Inschakeling op hetverkeerde moment of restwarmte kan dezeopwarmen, smelten of doenontbranden, naargelang hetmaterial.
• Dek het toestel nooit af met een doek of een

beschermingsfolie. Die kuren namelijk erg warm worden en zelfs vuur vatten.

• Dit toestel mag gezebruikt worden door kinderen van minstens 8aar oud en personen met beperkte fysieke, zintuiglijke en mentale capaciteiten of beperkte ervaring en kennis op voorwaarde dat ze in de gaten gehonden worden of instructies gekregen hebben over het veilige gezebruik van het toestel en de möglichke bevaren begrijpen.
• Kinderen mogen nicht spelen met het toestel.
• De reiniging en het onderhoud mogen nichtuitgevoerd worden door kinderen wonneer zich nicht begeleid worden.
• Metalen voorwerpen, zoals messen, vorken, lepels endeksels, mogen nicht op de glasplaat geplaatst worden,

aangezien ze erg warm\ kunnen worden.

Voorzorgsmaatregelen om het toestel nicht te beschadigen

• Kookpannen met onbewerkte of (nietgeämlleerd gietijzer...) beschadigde bodems küssen het vitrokeramische oppervlak beschadigen.
• De aanwezigheid van zand of andere schurende materialen können het glasoppervlak beschadigen.
• Zorg ervoor dat u geen voorwerpen, zichs geenkleine, LAST vallen op de vitrokeramische kookplaat.
• Stoot nicht gegen de glazen randen met de kookpotten.

• Zorg ervoor dat de ventilatie van het toestel conform de instructies van de fabrikant is.

• Plaats geen enkele lege kookpot op de kookplaat.

• Zorg ervoor dat de warme zones Niet in contactkommen met suiker, synthetische stoffen of aluminiumfolie. Bij het afkoelen+kennen dezemateries breuken of andere wijzigingen aan het oppervlak van de vitrokeramischeplaatveroorzaken. Schakel hettoestel uit en verwijder destoffen onmiddelijk van de nog warme kookzone (op gelet: Risico op brandwonden).

WAARSCHUWING: Brandrisico:plaats geen voorwerpen op het kookopppervlak.
- Plaats nooit warmek ookpannen op debedieningszone.
- Indien er zich een lade onder het ingebouwdetoestel befindt, dientuervoort zorgen dat er

voldoende:tussenruimte (2cm)istussen de inhoud van die lade en de onderzijde van het toestel, zodate er een correcte ventilatie verzekerd kan worden.

• Plaats geen brandbare voorwerpen (zoals spuitbussen) in de lade onder de kookplaat. Besteklades dienen eventueel in hittebestendig materiaal vervaardigd te worden.

Voorzorgsmaatregelen bij een defect toestel

• Wonneer u een storing vaststelt,zet het toestel danuit en schakel de elektrische voedinguit.
• Indien de vitrokeramischeplaat barsten of spleten vertoont, dient u het toestel onmiddelijk los te koppelen van het elektriciteitsnet en contact op te nemen met de klantendienst.

Herstellingen mogen uitsluitend uitgevoerd worden door gespecialiseerd personeel. Open het toestel nooit zich.

OPGELET

Indien de glasplaat gebarsten is, dient u de voeding van het toestel te onderbreken, zodateen eventuele e lektrische ontlading vermeden wordt.

• Controller of het keukengerei steeds in het midden van de kookzones staat. De bodem van de kookpot dient de kookzone zo goed möglich te bedekken.
• Het magnetischeveldkande Working van een pacemaker beinvloeden. Gebruikers met een pacemaker worden dan ook aanbevolen inlichtingen

in te winnen bij de verkoper of hun arts.

• Gebruik nooit kookpannenuit kunststof of aluminium, aangeziend die zouden{kunnen smelten op de warme pits.
• Probeer NOOIT een brand te doven met water, maar schakel eerst het toesteluit endekervolgens devlammen af met bijvoorbeeld een deksel of een branddeken.

Overloopbeveiling

• Indien de overgelopen inhoud van een kookpot of een bepaald voorwerp de bedieningstoetsen languer dan 10 seconden bedekt, za de melding ER03 weergegeven worden. Die melding zal waar verdwijnen zodra de toetsen vrijgemaakt of gereinigd�n.

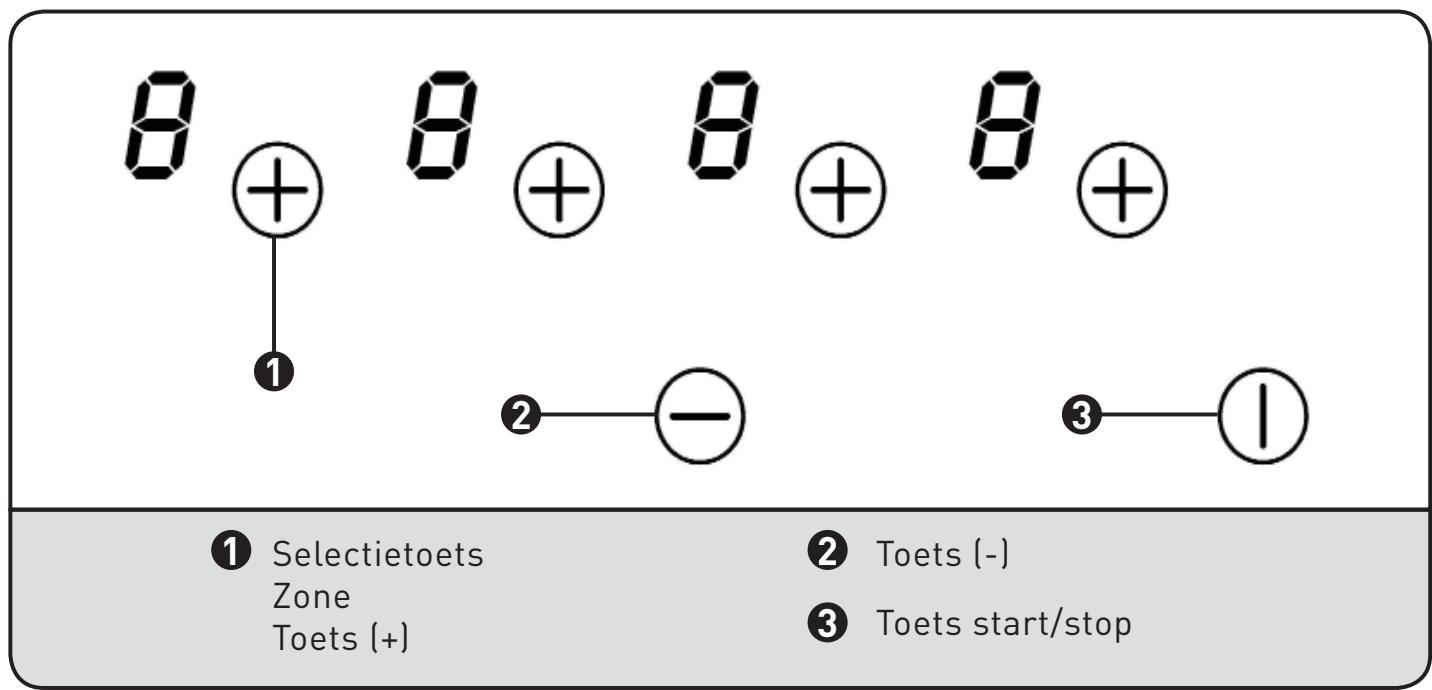

Beschrijving van het toestel

Technische specificaties

Type	VAL TV 4 AF
Totaal vermogen	6 000 W
Energieverbruik van de kookplaat EChob*	180,7 Wh/kg
Pit vooraan links	Ø 190 mm
Nominaal vermogen	1 800 W
Categorie van de standardkookpot*	C
Energieverbruik ECcw*	183,9 Wh/kg
Pit achteraan links	Ø 155 mm
Nominaal vermogen	1.200 W
Categorie van de standardkookpot*	A
Energieverbruik ECcw*	173,8 Wh/kg
Pit achteraan rechts	Ø 190 mm
Nominaal vermogen	1.800 W
Categorie van de standardkookpot*	B
Energieverbruik ECcw*	191,3 Wh/kg
Pit vooraan rechts	Ø 155 mm
Nominaal vermogen	1.200 W
Categorie van de standardkookpot*	A
Energieverbruik ECcw*	173,8 Wh/kg

• berekend volgens de meetmethode van de geschiktheid voor de functie (EN 60350-2).

Installatievoorschriften

De montage mag uitsluitend uitgevoerd worden door specialisten.

De gebruiker dient de geldende wetten en normen van zichn land in ache te nemen.

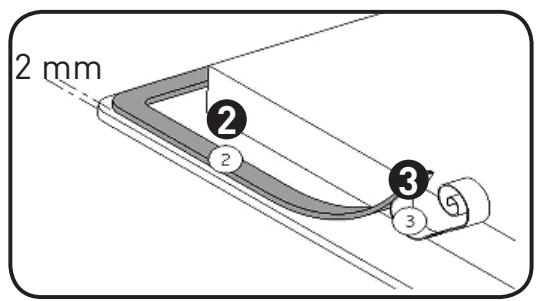

DeADFichtingaanbrengen

Dankzij de kleefafdichting, die meegeleverd worden met het toestel, kan er geen vuiligheid in het meubelstuk verechtkommen.

Daarom dient ze zeer zorgvuldig aangebracht te worden volgens de aanwijzingen op de onderstaande schets.

Kleef de afdichting 2 op de rand van de tafel, op 2 mm van de buitenzijde, nadat u de beschemingsfolie verwijderd hebt 3.

Inbouw:

Afmetingen van de glasplaat

590 × 520 ~mm

Afmetingen van de uitsparing

560 × 490 ~mm

• De afstand:tussen de kookplaat en de wand dient minstens 50~mm te bedragen.
• De lijsten aan de wanden dienen eveneens hittebestendig te+zijn.
• De bekleding van het werkblad dient vervaardigd te+zijn in hittebestendig materiaal (100 °C).
• Installer de kookplaat Niet boven een Niet-geventileerde oven of een vaatwasser.
• De kookplaat is een toestel dat tot beschermingsklasse 'Y' behoort. Voor de inbouw is het toegestaan dat er zich een hoge kastwand of muur aan één van de zijkanten en de achterkant bevindt. Aan de andere kant mogen er zich geen meubels of toestellen bevinden die hoger� dan het werkblad.
• Indien er zich een lade onder de kookplaat bevindt, mag u er geen ontvlambare voorwerpen (zoals sprays) of Niet-hittebestendige voorwerpen in opbergen.
• Het materiaal van het werkblad kan möglichuk uitzetten wanner het in contact kommt met vocht. Om de zijkant van de uitsparing te beschermen, dient u een laag vernis of speciale lijm aan te brengen.
• Voorzie zeker een ruimte van 20 ~mm ten opzichte van de bodem van de bekisting van het toestel om een goede luchtcirculatie en afkoeling van het elektronisch systeme te garanderen.
• De:tussenruimte tussendekookplaat en de afzuigkap erboven dient de aanbevelingen van de fabrikant van de afzuigkap in acht te nemen. Bij gebrek aan dergelijke aanbevelingen dient u een minimumafstand van 760~mm te respecteren.

OPGELET

Gebruik enkel de beschermingsmiddelen voor het kookvuur die door de fabrikant van het toestel ontworpen werden, of door hem als geschikt aangeduid werden in deze handleiding, of de in het toestel geintegreerde beschermingsvoorzieningen. Het gebruik van Niet geschikte beschermingsvoorzieningen kan tot ongelukken leiden.

Elektrische aansluiting

• De installmentie van dit toestel en de aansluiting ervan op het elektriciteitsnet mogen enkel aan elektriciens toevertrouwd te worden die perfect op de hoogte� van de geldende normen.
• Na de montage dient het toestel beschermd te worden gegen de onderdelen onder spanning.
• De benodigde aansluitingsgegevens bevinden zich op het typeplaatje en het aansluitingsplaatje onder het toestel.
• De voeding van dit toestel dient onderbroken te konnen worden door een omnipolaire schakelaar.

Wanneer die geopend (ontkoppeld) is, dient er een:tussenruimte van 3 mm verzekerd te worden.

• Het elektrische circuit dient uitgerust te zijn met de gegaste voorzieningen, zoals schakelaars,zekeringen,differentieelschakelaars en relais.
• Indien het toestel Niet uitgerust is met een toegankelijk stekker, dienen er ontkoppelingsvoorzieningen opgenommen te worden in de vaste installmentie conform de installmentevoorschriften.
• Het voedingsnoer dient zodenig geplaatst te worden dat het Niet in contact komt met de warme onderdelen van de kookplaat.

OPGELET

Dit toestel werk uitsluitend ontworpen voor een voeding van 230V 50 / 60Hz Sluit steeds de aardleiding aan. Neem het aansluitschema inRCT.

De aansluitkast bevindt zich onder de kookplaat. Om het deksel te openen, hebt u een middelgrote schroevendraaier nodig. Steek die in de twee openings voor de twee pijlen.

Net	Aansluiting	Kabeldiameter	Kabel	Beschermingsgraad
230 V~ 50/60 Hz	1 fase + N	3 x 2,5 mm²	H 05 WV - F	25 A *
			H 05 RR - F
400V~ 50/60Hz	2 fase + N	4 x 1,5 mm²	H 05 WV - F	16 A *
			H 05 RR - F

• berekend met de gewelijktijdigheidsfactor volgens de norm EN 60 335-2-6

Aansluiting van de kookplaat:

Voor een correcte afstemming op het elektriciteitsnet (230V~1f+N of 400V~2f+N) dient u gebruik te make n van de geschikte messingen klemmen in de aansluitkast.

Enkelfasig 230V~1F+N:

• Plaats een klem:tussen de contacten 1 en 2
• Sluit de geel-groene draad aan op het contact dat bestemd is voor de a Harding
• Sluit de neutrale draad N aan op contact 4
• Sluit de faseschakelaar L aan op één van de contacten 1 of 2

Tweefasig 230V 2F + N :

• Sluit de geel-groene draad aan op het contact dat bestemd is voor de a Harding
• Sluit de neutrale draad N aan op contact 4
• Sluit de fase L1 aan op het contact 1 en de fase L2 op het contact 2

OPGELET

Draai de schroeven van de aansluitkast Niet harder dan nodig aan, hiermee riskeert u de aansluitkast te beschadigen omdat de schroeven dan eindeloos zullen blijven draaien.

Let erop de draden juist te gebruiken en de schroeven vast te zetten.

Wijল Niet aansprakelijk voor een onceval dat voortvloeit uit een slechte aansluiting of door het gebruik van een nicht-geaard of een verkeerd geaard toestel.

Aanraaktoetsen

Uw toestel is uitgerust met aanraaktoetsen, waarmee u de verschillende functies kunt bedieren. Wanner u een toets aanraakt, worden die geactiveerd. Deze activering worden aangegeven door een controleampje, een weergave en/of een geluidssignaal.

Druk nooit op meertere toetsen tegelijkertijd.

Weergave	Betekenis	Functie
0	Nul	De verwarmingszone is geactiveerd
1....9	Vermogen	Keuze van het verwarmingsniveau
E	Foutmelding	Defect in het elektronische circuit
H	Restwarmte	De verwarmingszone is warm
A	Verwarmingsversneller	Automatische bereiding
L	Vergrendeling	De kookplaat is beveiligd

Ingebruikname en beheer van het toestel

Voor het eerste gebruik

Reinig uw toestel met een vochtige doek en droog hetervolgens af. Gebruik geen detergens, aangezien dat een blauwachtige verkleuring van de glasplaat tot gevolg zou+kunnen hebben.

Inschakeling

U dient eerst de kookplaat en cervolgens de kookzone in te schakelen:

-In-/uitschakeling van de kookplaat:

Actie	Bedieningspaneel	Display
Inwerkingstelling	druk 2 seconden op [ ① ]	4 x [ 0 ]
Uitschakelen	druk op [ ① ]	geen of [ H ]

-In-/uitschakeling van een verwarmingszone:

Actie	Bedieningspaneel	Display
De zone selecteren	druk op [+]	scherm geactiveerd
Verhogen	druk op [+]	[1] tot [9]
Verlagen	druk op [-]	[9] tot [1]
Uitschakelen	druk gelijktijdig op [-] en [-] of druk op [-]	[0] of [H] [0] of [H]

Indien er geen instelling geleurt binnen een termijn van 20 seconden, schakelt de elektronica over op de wachtstand.

Indicatie van restwarmte

Na de uitschakeling van de kookzones of de uitschakeling van de volledigeplaat, zichn de kookzones nog heet; dit worden aangegeven voor het symbol [H].

Het symbol [H] verdwijnt wonneer de kookzones zonder gevaar aangeraakt können worden.

Raak de kookzones in geen geval aan enplaats er geen warmtegevoelige voorwerpen op zolang de restwarmte-indicatoren oplichten. Er is namelijk een risico op brandwonden en brand aanwezig!

Automatisch kookprogramma

Alle kookzones zijn uitgerust met een automatische kookvoorziening. De kookzone zal gedurende een bepaaldeijd op het maximale vermogen werkken en verrolgens automatisch afbouwen tot het vooraf ingestelde vermogen.

• Starten van automatisch bereiden:

Actie	Bedieningspaneel	Display
De zone selecteren	druk op de selectieknop	[0]
Activeren op het maximale vermogen	druk op [+]	ga van [1] maar [9]
Automatische bereiding activeren	druk nogmaals op [+]	[9] knippert met [A]
Eeniveau selecteren (bijvoorbeeld '7')	druk op [-]	[9].gaatণ [8] en verzolgensণ [7] [7] knippert met [A]

• Uitschakelen automatische bereiding:

Actie	Bedieningspaneel	Display
Eeniveau selectoreren (bijvoorbeeld '7')	druk op de selectieknop	[7]knippert met [A]
Niveau selectoreren	druk op [-] of [+ ]	Geselecterdiveau

Vergrendeling van het bedieningspaneel

Om te vermijden dat een bepaalde selectie van de kookplaat gewijzigd worden, met name tijdens de reiniging van de glasplaat, kan het bedieningspaneel (met uitzondering van de toets Start/Stop [0/1]) vergrendeld worden.

• Vergrendeling:

Actie	Bedieningspaneel	Display
Inwerkingstelling	druk 2 seconden op [ ① ]	4 x [ 0 ] of [ H ]
De kookplaat vergrendelen	druk tegelijkertijd op [ - ] en [ + ] van de zone vooraan links druk nogmaals op [ + ]	geen wijziging 4 x [ L ]

• Ontgrendeling:

Actie	Bedieningspaneel	Display
Inwerkingstelling	druk 2 seconden op [ ① ]	4 x [ L ]

Binnen de 5 seconden die volgen op de inschakeling:

De kookplaat ontgrendelen

druk tegelijkertijd op [-] en [+] van de zone vooraan links druk nogmaals op [-]

4 x [0] De schermenijken uitgeschakeld

Kooktips

Voorbeelden van de instelling van het kookvermogen

(de onderstaande waarden worden ter informatatie verstrekt)

1 tot 2	Laten smelten Opwarmen	Sauzen, boter, chocolde, gelatine Bereide maaltijden
2 tot 3	Rijzen Ontdooien	Rijst, pudding en bereide maaltijden Groenten, vis, diepgevroren producten
3 tot 4	Stoom	Groenten, vis, vlees
4 tot 5	Koken in water	Aardappelen in water, soep, deegwaren Verse groenten
6 tot 7	Bakken op een zacht vuurtje	Vlees, lever, eieren, worsten Goulash, rollades, pensen
7 tot 8	Koken, braden	Aardappelen, beignets, wafels
9	Braden Aan de kook brengen	Steak, omelet Water

Bij problemen

PROBLEMEN	OPLOSSINGEN
De kookplaat of de kookzones尽可能 nicht ingeschakeld worden.	• De kookplaat is slecht aangesloten op het elektriciteitsnet. • Dezekering is gesprongen. • Deaanraaktotoetsen zijn bedekt met water of vet. • Er bevindt zich een voorwerp op de aanraaktotoetsen.
Het symbool [E] wordt weergegeven	• Bel de klantendienst.
Eén van de kookzones of de volledige kookplaat worden uitgeschakeld.	• Deveiligheidsvoorziening is ingeschakeld. • Deze worden geactiveerd wonneer u vergeten bent=eén van de kookzonesuit te schakelen. • Deveiligheidsinschakeling worden ook geactiveerd wonneer[eén of meerder aanraaktotoetsen afgedektঃ.
Het symbool [L] wordt weergegeven.	• Raadpleeg het hoofdstuk 'Vergrendeling van het bedieningspaneel'.
Het symbool [Er03] wordt weergegeven.	• Een voorwerp of een vloeistof bedekt de toetsen van het bedieningspaneel. Het symbool zal verdwijnen zodia de toetsen vrijgemaakt of gereinigdঃ.
Het symbool [Er21] wordt weergegeven.	• De kookplaat is oververhit. Laat ze afkoelen en schakel ze cervolgens opnieuw in.
Het symbool [U400], [Er25] of [U4] wordt knipperend weergegeven.	• De kookplaat is slecht aangesloten op het elektriciteitsnet. Controller de aansluiting en sluit de kookplaat opnieuw aan.

Indien één van de bovenstaande symbolen weergegeven blijft, dient u contact op te nemen met de klantendienst.

Onderhoud en reiniging

Om het toestel te reinigen, dient u het eerst UIT te schakelen.

Laat het toestel afkoelen om het risico op brandwonden te vermijden.

• Verwijder de etensresten met water en een beetje afwasmiddel of een specifiek product dat aanbevolen worden voor vitrokeramische kookplaten.

• Maak in geen geval gebruik van toestellen die werken met stoom of druk.

• Maak geen gebruik van voorwerpen die de vitrokeramische kookplaat zouden+kunnenbekrassen (zoals een schuurspons of depunt van een mes...).

• Gebruik geenschuurmiddelen die hettoestel zouden können beschadigen.
• Droog het toestel af met een schone doeK.
• Verwijder suiker en bereidingen met suiker onmiddelijk.

Afdanken van uw oude machine

SELECTIEVE INZAMELING VAN ELEKTRISCH EN ELEKTRONISCH AFVAL

Dit toestel is voorzien van het DEEE-symbool, wat betekent dat het Niet bij het huishoudelijkke afval gegood mag worden op het einde van zichn levensduur, maar dat het� een recyclagecentrum voor elektrische en elektronische huishoudtoestellen gebracht dient te worden. Wanner u versleten huishoudtoestellen recycleert, levert

u een aanzienlijke bijdrage tot de bescherming van ons milieu.

BESCHERMING VAN HET MILIEU - RICHTLIJN 2012/19/EU

Wanner u versleten elektrische en elektronische apparaten recycleert, levert u een aanzienlijke bijdrage tot de bescherming van ons milieu en once gezondheid. Dit dientECHTER wel te gebeuren volgens bepaalde regels en vraagt de betrokkenheid van zowel leverancier als consument.

Daarom mag uw toestel, zoals aangegeven worden door het symbool op het kenplaatje of de verpakking, in geen geval in een openbare of private vuilnisbak voor huishoudelijk afval gegood worden. De gebruiker heeft hetrecht om het toestel maar openbare inzamelpunten voor selectieve afvalverwerking te brengen zodat het toestel gerecycleerd of opnieuw gebruikt kan worden voor toepassenen conform de richtlijn.

Vorder

Dit product worden gegarandeerd voor eenperiode van 1aar vanaf de aankoopdatum*,voor elke storing die het gevolg is van een fabricagefout of het materiaal. Gebreken of schade door slechte installment, onjuist gebruik of abnormale slijtage van het product worden nicht gedekt door.Deze garantie.

*op vertoon van kassabon.

GARANTIEBEDINGUNGEN

DE

Het op de markt brengen van dit product worden behandeld door ELECTRO DEPOT, dat de conformiteit van het product met de geldende regels verzekert.
