IH 3 TB C AF - Plaque de cuisson VALBERG - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil IH 3 TB C AF VALBERG au format PDF.
| Type de table | Vitrocéramique à induction |
| Nombre de foyers | 3 |
| Type de commande | Commandes tactiles |
| Puissance maximale | Non précisé |
| Dimensions (L x P) | Non précisé |
| Couleur | Noir |
| Fonction booster | Oui |
| Minuterie | Oui |
| Sécurité enfants | Oui |
| Détection automatique des casseroles | Oui |
| Arrêt automatique | Oui |
| Type d'alimentation | Électrique |
| Matériau de surface | Vitrocéramique |
| Indicateur de chaleur résiduelle | Oui |
| Installation | Encastrable |
FOIRE AUX QUESTIONS - IH 3 TB C AF VALBERG
Questions des utilisateurs sur IH 3 TB C AF VALBERG
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Plaque de cuisson au format PDF gratuitement ! Retrouvez votre notice IH 3 TB C AF - VALBERG et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil IH 3 TB C AF de la marque VALBERG.
MODE D'EMPLOI IH 3 TB C AF VALBERG
Merci d'avoir choisi ce produit VALBERG. Choisis, testés et recommandés par ELECTRO DEPOT, les produits de la marque VALBERG sont synonymes d'utilisation simple, de performances fiables et de qualité irréprochable. Grâce à cet appareil, vous savez que chaque utilisation vous apportera satisfaction.
Bienvenue chez ELECTRO DEPOT.
Consultez notre site Internet: www.electrodepot.fr
Electro DEPOT

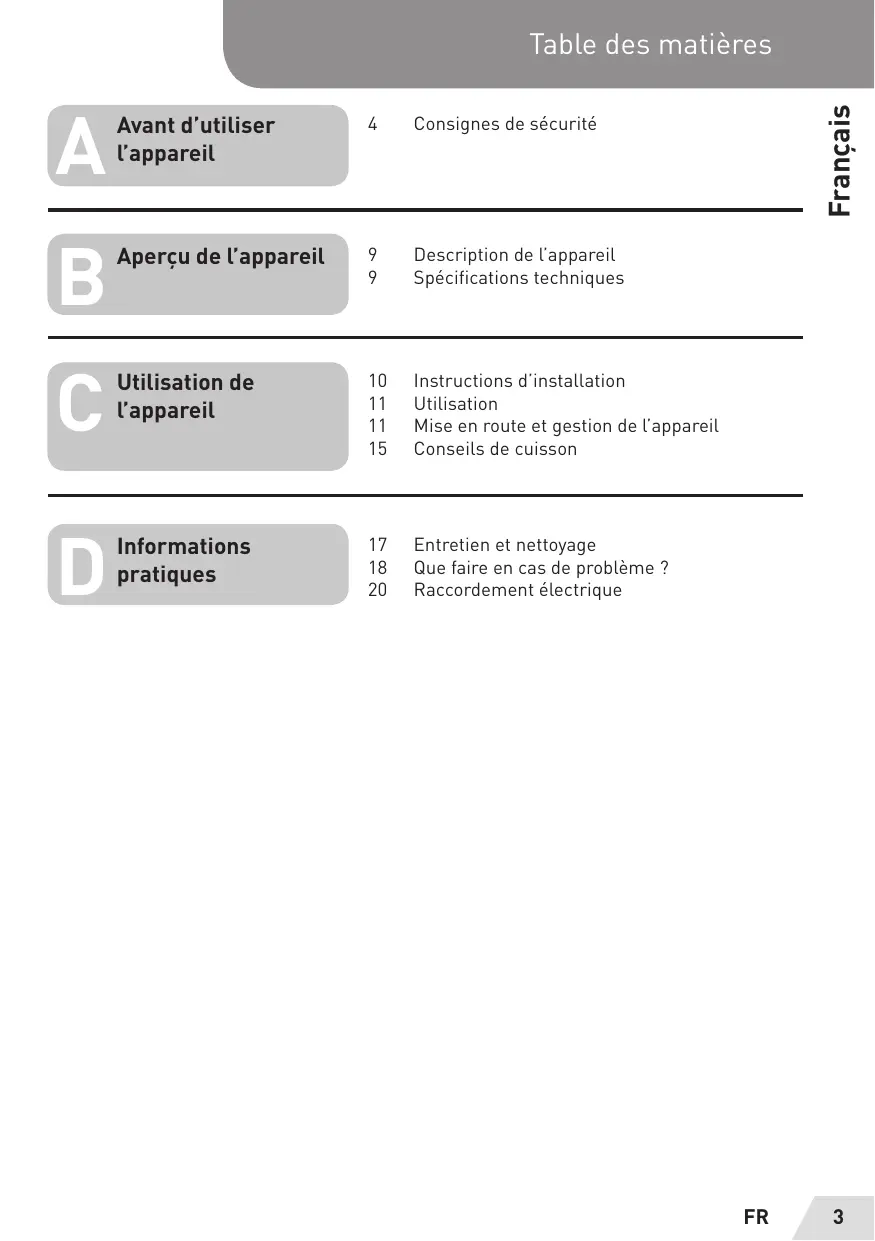

Avant d'utiliser l'appareil
4 Consignes de sécurité
Aperçu de l'appareil
9 Description de l'appareil
9 Spécifications techniques
Utilisation de l'appareil
Instructions d'installation
11 Utilisation
11 Mise en route et gestion de l'appareil
15 Conseils de cuisson
Informations pratiques
Entretien et nettoyage Que faire en cas de problème ? Raccordement électrique
Nous vous remercions de la confiance que vous nous avez accordée en choisissant notre table de cuisson vitrocéramique à induction.
Afin de bien connaître cet appareil, nous vous recommandons de lire attentivement cette notice d'utilisation dans son intégralité et de la conserver pour une consultation ultérieure.
Précautions avant la première cuisson :
Retirez toutes les parties de l'emballage.
- L'installation et le branchement électrique de l'appareil sont à confier à des professionnelles/agréés. Le fabricant ne saurait être tenu responsable des dommages résultant d'une erreur d'encastrement ou de raccordement. L'appareil ne doit être utilisé que s'il est monté et installé dans un meuble et un plan de travail homologués et adaptations.
- Son utilisation est uniquement destinée à l'usage domestique habituel (préparation des aliments)
et en aucun cas à toute autre utilisation domestique, commerciale ou industrielle.
- Retirez toutes les étiquettes et tous les autocollants du verre vitrocérémént.
- Ne transformez pas l'appareil.
- La table de cuisson ne doit pas servir de support ou de plan de travail.
- La sécurité n'est assurée que si l'appareil est raccordé à une prise avec mise à la terre conforme aux normes en vigueur.
- Pour le raccordement au réseau électrique, n'utilisez pas de rallonge. L'appareil ne doit pas
être utilisé au-dessus d'un lave-vaisselle ou d'un sèche-linge : les vapeurs d'eau dégagées pourraient détériorer l'électronique.
- Ne faites pas fonctionner l'appareil avec un minuteur externe ou un système de commande à distance.
Utilisation de l'ordinateur
- Éteignez toujours les foyers après utilisation.
- Surveillez constamment les cuissons qui utilisent des graisses et des huiles car elles sont susceptibles de s'enflammer rapidement.
- Prenez garde aux risques de brûlures pendant et après l'utilisation de l'appareil. Assurez-vous qu'aucun câble électrique d'appareil fixe ou mobile n'entre en contact avec la vitre ou une
casserole chaude.
- Les objets magnétisables (cartes de crédit, disquettes informatiques, calculatrices) ne doivent pas se couvrir à proximité immédiate de l'appareil en marche.
- Ne placez aucun objet métallique autre que les récipients de chauffe. En cas d'enclenchement intempestif ou de chaleur résiduelle, celui-ci risquerait, selon le matériel, de chauffer, de fondre ou de commencer à brûler.
- Ne couvrez jamais l'appareil d'un chiffon ou d'une feuille de protection. Il pourrait devenir très chaud et prendre feu.
- Cet appareil n'est pas destiné à être utilisé par des personnes (enfants y compris) ayant des facultés physiques, sensorielles ou mentales réduites, ou un
manque d'expérience et de connaissance, à moins qu'elles n'aient eu des explications concernant l'utilisation de l'appareil par une personne chargée de leur sécurité.
- Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec cet appareil.
- Les objets métalliques tels que les couteaux, les fourchettes, les cuillères et les couvercles ne doivent pas être placés sur la surface vitrée car ils risquent de devenir chauds.
Précautions pour ne pas déterminer l'appareil

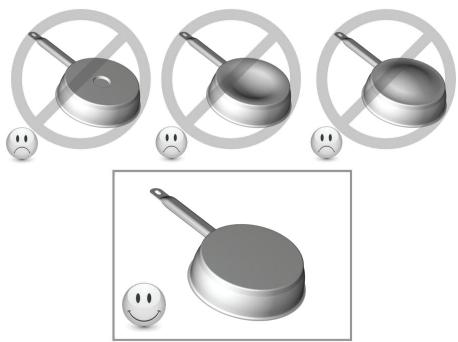

- Les casseroles à semelles brutes (fonte non émaillée,...) ou abimées peuvent endommager la vitrocéramique.
- La présence de sable ou d'autres matériaux abrasifs peut endommager la vitrocéramique.
- Évitez de faire chuter des objets, même petits, sur la vitrocéramique.
- Ne heurtez pas les bords de la vitre avec les casseroles. Assurez-vous que la ventilation de l'appareil se fait suivant les instructions du constructeur.
- Ne laissez pas de casseroles vides sur la table de cuisson.
- Évitez que le sucre, les matières synthétiques ou une feuille d'aluminium ne touchent les zones chaudes. Lors du refroidissement, ces substances peuvent provoquer des cassures ou autres modifications de la surface vitrocéramique : éteignez l'appareil et
enlevez-les immédiatement de la zone de cuisson encore chaude (ATTENTION : risque de brûlures).
- Ne placez jamais de récipients chauds au-dessus de la zone de commande.
- Si un tiroir est situé sous l'appareil encastré, veillez à conserver un écart suffisant (2 cm) entre le contenu de ce tiroir et la partie inférieure de l'appareil afin d'assurer une bonne ventilation.
- Ne déposez pas d'objets inflammables (ex. : sprays) dans le tiroir placé sous la table de cuisson. Les éventuels casiers à couverts doivent être en matière résistante à la chaleur.
- MISE EN GARDE: Risque d'incendie: ne pas entreposer d'objets sur la surface de cuisson.
Précautions en cas de défaillance de l'ordinateur
- Si un défaut est constaté, arrêtez l'appareil et coupez l'alimentation électrique.
- En cas de fêlure ou de fissure de la vitrocéramique, débranchez impérativement l'appareil du réseau électrique et prévenez le service après-vente.
- Les réparations doivent être entreprises exclusivement par un personnel spécifique. N'ouvrez en aucun cas l'appareil vous-même.
ATTENTION Si la surface vitrée est fissurée, coupe l'alimentation de l'appareil pour éviter une éventuelle décharge électrique.
Autres protections :
Assurez-vous que le
Le récipient de cuisson est toujours centré sur la zone de cuisson. Le fond de la casserole doit autant que possible couvrir la zone de cuisson.
Pour les utilisateurs portant un régulateur de rythme cardiaque, le champ magnétique pourrait influencer son fonctionnement. Nous vous recommandons de vous renseigner auprès du revendeur ou de votre médecin. - N'utilisez pas de récipients en matière synthétique ou en aluminium : ils pourraient
fondre sur des foyers encore chauds.
- NE JAMAIS essayer d'eteindre un incendie avec de l'eau, mais arrêter l'appareil puis couvrir les flammes par exemple avec un couvercle ou une couverture anti-feu.
Sécurité anti-débordement
- Si un débordement ou un objet quelconque recouvre les touches de commande pendant plus de 10 secondes, l'inscription ER03 s'affichera puis disparaîtra lorsque les touches seront libérées ou nettoyées.
Attention
L'utilisation de casseroles non adaptées, ou d'accessoires amovibles intermédiaires pour faire chauffer des casseroles non inductives entraîne une rupture de la garantie.
Le fabricant ne saurait être tenu pour responsable des déteriorations de la table ou de son environnement.

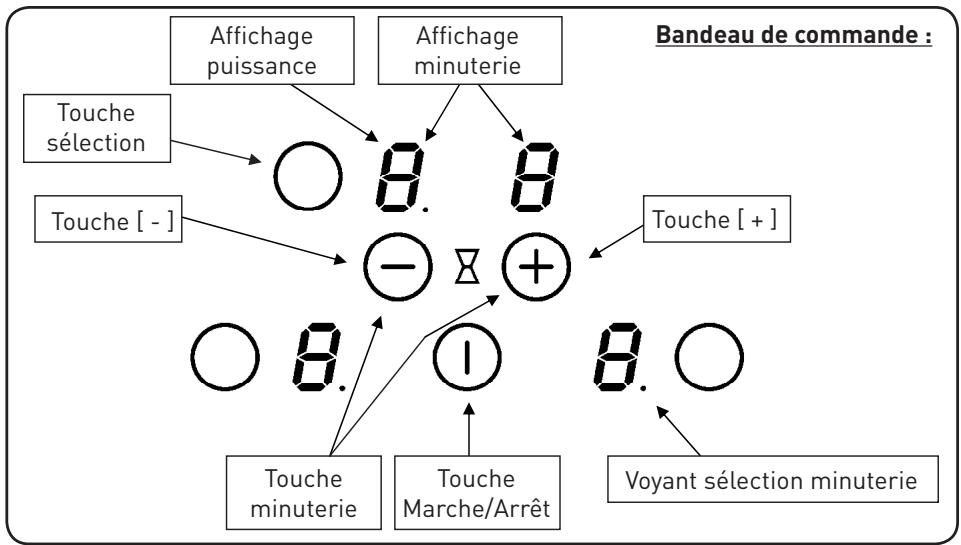

Description de l'appareil
| Modèle | IH 3 TB C AF IH 3 TB G AF |
| Puisance totale | 6400W |
| Consummation d'énergie de la table de cuisson EChob** | 176.6 Wh/kg |
| Foyer avant gauche | Ø190mm |
| Détection minimum | Ø100mm |
| Puisance nominale* | 1400W |
| Puisance du booster* | 2000W |
| Catégorie de la casserole standard** | C |
| Consummation d'énergie ECw** | 181 Wh/kg |
| Foyer arrêté gauche | Ø160mm |
| Détection minimum | Ø100mm |
| Puisance nominale* | 1400W |
| Puisance du booster* | - |
| Catégorie de la casserole standard** | B |
| Consummation d'énergie ECw** | 177.3 Wh/kg |
| Foyer droit | Ø270mm |
| Détection minimum | Ø120mm |
| Puisance nominale* | 2300W |
| Puisance du booster* | 3000W |
| Catégorie de la casserole standard** | D |
| Consummation d'énergie ECw** | 171.6 Wh/kg |
- La puissance peut varier en fonction des dimensions et des produits des casseroles. calculé selon la méthode de mesure de l'aptitude à la fonction (EN 60350-2).
Le montage relève de la compétence exclusive de spécialistes.
L'utilisateur est tenu de respecter la législation et les normes en vigueur dans son pays de résidence.
Mise en place du joint d'étanchéité :
Le joint adhésif fourni avec l'appareil permet d'éviter toute infiltration dans le meuble. Sa mise en place doit être effectuée avec un grand soin en suivant le croquis ci-dessous.
Collez le joint (2) sur le rebord de la table à 2 mm du bord externe, après avoir ôté la feuille de protection (3).
Encastrement :
- Découpe du plan de travail :
Dimensions de la vitre
Dimensions de découpe
590 × 520 ~mm
560 × 490 ~mm
La distance entre la table de cuisson et le mur doit être de 50 mm minimum.
- La table de cuisson est un appareil qui appartient à la classe de protection « Y ». Lors de son encastrement, une paroi d'armoire haute ou un mur peut se trouver sur l'un des côtés et sur la face arrêtée. De l'autre côté, chaque meuble ni appareil ne doit être plus haut que le plan de cuisson.
- Les placages et revêtements des plans de travail doivent être réalisés en matériaux résistants à la chaleur (100^).
- Les baguettes de bord murales doivent être thermo-résistantes.
- Les matériaux des plans de travail peuvent gonfler au contact de l'humidité. Pour protéger le chant de la découvert, appliquez un vernis ou une collè spéciale.
- N'installez pas la table au-dessus d'un four non ventilé ou d'un lave-vaisselle.
- Garantissez un espace de 20 mm au niveau du caisson de l'appareil pour assurer une bonne circulation de l'air lors du refroidissement de l'électronique.
- Si un tiroir se trouve sous la table de cuisson, évitez d'y ranger des objets inflammables (tels que des sprays) et des objets ne résistant pas à la chaleur.
- L'écart de sécurité entre la table de cuisson et la hotte aspirante placée au-dessus d'elle doit respecter les indications du fabricant de hottes. En cas d'absence d'instructions, respectez une distance minimum de 760 mm.
- MISE EN GARDE: Utiliser uniquement les dispositifs de protection de table de cuisson conçus par le fabricant de l'appareil de cuisson ou indiqués par le fabricant de l'appareil dans les instructions d'utilisation comme adaptations ou les dispositifs de protection de table de cuisson intégrés à l'appareil. L'utilisation de dispositifs de protection non appropriés peut entraîner des accidents.
Touchesensitive
Votre appareil est équipé de touches sensibles permettant de commander les différentes fonctions. Un effleurage de la touche active leur fonctionnement. Cette activation est validée par un voyant, un affichage et/ou par un signal sonore.
N'appuyez que sur une seule touche à la fois.
Affichage
| Affichage | Désignation | Fonction |
| 0 | Zéro | La zone de chauffe est activée |
| 1...9 | Niveau de puissance | Choix du niveau de cuisson |
| U | Détection de casserole | Récipient manquant ou inapproprié |
| E | Message d'erreur | Défaut de circuit électronique |
| H | Chaleur résiduelle | La zone de cuisson est chaude |
| L | Verrouillage | La table est sécurisée |
| P | Booster | Fonction Booster activée |
Ventilation
Le ventilateur de refroidissement a fonctionné de manière automatique. Il se met en route à petite vitesse dès que l'énergie dégagée par l'électronique dépasse un certain seuil. La ventilation enclenche sa seconde vitesse lorsque la table de cuisson est utilisée de manière intensive. Le ventilateur ralentit et s'arrête automatiquement dès que le circuit électronique est suffisamment refroidi.
Avant la première utilisation :
Nettoyez votre appareil avec un chiffon humide, puis séchez-le. N'utilisez pas de détergent qui risquerait de provoquer une coloration bleutée sur les surfaces vitrées.
Principe de l'induction :
Une bobine d'induction se trouve sous chaque foyer de cuisson. Lorsque celle-ci est enclenchée, elle produit un champ électromagnétique variable qui produit à son tour des courants induits dans le fond ferromagnétique du récipient. Il en résulte un échauffement du récipient placé sur la zone de chauffe.
Bien entendu, le récipient doit être adapté :
- Sont recommandés tous les récipients métalliques ferromagnétiques (à vérifier éventuellement avec un petit aimant) tels que : cocotte en fonte, poêle en fer noir, casserole métalliques émaillées, en inox à semelle ferromagnétique...
- Sont exclus les récipients en cuivre, inox, aluminium, verre, bois, céramique, grès, terre cuite, inox non ferromagnétique...
La zone de cuisson à induction prend automatiquement en compte la taille du
récipient utilisé. Avec un diamètre trop petit, le récipient ne fonctionne pas. Ce diamètre varie en fonction du diamètre de la zone de cuisson. Lorsque le récipient n'est pas adapté à la table de cuisson, le symbole (U) reste affiché.
Mise en route :
Vous devez d'abord enclencher la table de cuisson puis la zone de chauffe
Enclencher / arrêter la table de cuisson
| Action | Bandeau de commande | Afficheur |
| Enclencher | appuyez sur [ ① ] | [ 0 ] |
| Arrêtier | appuyez sur [ ① ] | aucun ou [ H ] |
Enclencher / arrêter une zone de chauffe :
| Action | Bandeau de commande | Afficheur |
| Sélectionner | appuyer sur la touche sélection de la zone | [0] |
| Augmenter | appuyez sur [+] | [1] jusqu'à [9] |
| Diminuer | appuyez sur [-] | [9] jusqu'à [1] |
| Arrêtier | appuyez sur [-] | [0] ou [H] [0] ou [H] |
Si aucun réglage n'est fait dans un délai de 20 secondes, l'électronique revient en position d'attente.
Détection de récipient :
La détection de récipient assure une sécurité parfaite. L'induction ne fonctionne pas :
- lorsqu'il n'y a pas de récipient sur la zone de cuisson ou lorsque ce récipient est inadapté à l'induction. Dans ce cas, il est impossible
d'augmenter la puissance et dans l'afficheur le symbole [U] apparait. Le [U] disparait lorsque une casserole est posée sur le foyer de cuisson.
- si le récipient est enlevé de la zone de cuisson en cours de cuisson, le fonctionnement est interrompu. Dans l'afficheur le symbole [U] apparait. Le [U] disparait lorsque le récipient est remis sur le foyer de cuisson. La cuisson reprend au niveau de puissance sélectionnée au préalable.
Après utilisation, éteignez la zone de chauffe. Ne laissez pas la détection de casserole [U] active.
Indicateur de chaleur résiduelle :
Après l'arrêt des zones de cuisson ou l'arrêt complet de la table, les zones de cuisson sont encore chaudes et sont signalées par le symbole [H].
Le symbole [H] s’éteint lorsque les zones de cuisson peuvent être touchées sans danger. Tant que les témoins de chaleur résiduelle sont allumés, ne touchez pas aux zones de cuisson et n’y posez aucun objet sensible à la chaleur. Risque de brûlure et d’incendie!
Fonction booster
La fonction booster [P] octroie une renforcement de puissance à la zone de cuisson sélectionnée. Si cette fonction est activée, ces zones de cuisson fonctionnent pendant 5 minutes avec une puissance nettement plus élevée. Le booster est conçu par exemple pour faire chauffer rapidement de grandes quantités d'eau, comme pour la cuisson des pâtes.
Enclencher / arrêter la fonction booster :
| Action | Bandeau de commande | Afficheur |
| Sélectionner | appuyez sur la touche sélection de la zone | [0] |
| Augmenter | appuyez sur [+] | [1] jusqu'à [9] |
| Enclencher le booster | appuyez sur [+] | [P] pendant 5 min |
| Stopper le booster | appuyez sur [-] | [9] |
Gestion de la puissance maximale :
L'ensemble de la table de cuisson est doté d'une puissance maximale. Lorsque la fonction booster est activée, et pour ne pas excéder cette puissance maximale, la commande électronique réduit automatiquement le niveau de cuisson d'une autre zone de chauffe.
Durant quelques secondes, l'afficheur de cette zone de cuisson fait clignoter le symbole [9] puis affiche le niveau de cuisson maximum possible :
| Zone de cuisson sélectionnée | Autre zone de cuisson (par ex. : cuisson de niveau 9) |
| [P] est affché | [9] passes à [7] suivant le type de foyer |
Fonction minuterie
La minuterie peut être affectée simultanément aux foyers de cuisson et ceci avec des réglages de temps de minuterie différents (de 0 à 99 minutes) pour chacune des zones.
Réglage ou modification de la durée de cuisson :
| Action | Bandeau de commande | Afficheur |
| Activer la table de cuisson | appuyez sur la touche sélection de la zone | afficheur allumé |
| Augmenter | appuyez sur (+) ou [ - ] | [ 1 ] ... [ 9 ] [ P ] |
| Sélectionner « Minuterie » | A p u y e z simultanément sur [ - ] et [ + ] | [ 00 ] |
| Diminuer la durée | Appuyez sur [ - ] | [ 30 ] passée à 29,28,27,... |
| Augmenter la durée | Appuyez sur [ + ] | [ 00 ] passée à 01, 02, 03... |
Après quelques secondes, le voyant de contrôle passe de « clignotement » à « fixe ». La durée est sélectionnée et le décompte démarre.
Arrêter la fonction minuterie cuisson :
| Action | Bandeau decommande | Afficheur |
| Sélectionner la zone | appuyez sur la touche sélection de la zone | L'afficheur de la zone s'allume |
| Sélectionner « Minuterie » | A p p u y e z simultanément sur [ - ] et [ + ] | Temps restant |
| Dé sactiver « Minuterie » | Appuyez sur [-] | Passe à [ 00 ] puis s'éteint |
Lorsque plusieurs minutes sont activées, il suffit de répéter l'opération.
Arrêt automatique en fin de cuisson :
Dès que le temps de cuisson sélectionné est écoulé, la minuterie affiche en clignotant [00] et un signal sonore retentit.
Pour stopper le son et le clignotement, il suffit d'appuyer sur une touche.
Minuterie utilisée hors cuisson :
| Action | Bandeau de commande | Afficheur |
| Activer la table de cuisson | Appuyez sur [Φ] | Voyants de zone allumés |
| Sélectionner « Minuterie » | A p pu y e z simultanément sur [-] et [+ ] | [00] |
| Diminuer la durée | Appuyez sur[-] | [30] passée à 29,28,27,... |
| Augmenter la durée | Appuyez sur[+] | [00] passée à 01, 02, 03... |
Après 20 secondes, les afficheurs s'éteignent mais la minuterie continue.
Dès que le temps sélectionné est écoulé, la minuterie affiche en clignotant [00] et un signal sonore retentit. Pour stopper le son et le clignotement, il suffit d'appuyer sur une touche.
Verrouillage du bandeau de commande :
Pour éviter de modifier une sélection de la table de cuisson, notamment dans le cadre du nettoyage de la vitre, le bandeau de commande (à l'exception de la touche marche/arrêt [Ø]) peut être verrouillé.
Verrouillage :
| Action | Bandeau de commande | Afficheur |
| Mise en route | Appuyez sur [Ø] | [Ø] ou [H] |
| Verrouiller la table | À p p u y e z simultanément sur [-] et la touche sélection de la zone avant droit | [Ø] ou [H] |
| Ré-appuyez sur la touche de sélection de la zone | [L] sur les afficheurs |
Déverrouillage:
| Action | Bandeau de commande | Afficheur |
| Mise en route | Appuyez sur [ ① ] | [ L ] |
| Verrouiller la table | A p p u y e r simultanément sur [ - ] et la touche sélection de la zone avant droit | [ 0 ] ou [ H ] |
Ré-appuyez sur "Afficheurs éteints". La touche [-] seule.
Qualité des casseroles
Matériaux adaptés : acier, acier émaillé, fonte, aluminium ou inox à fond ferromagnétique,
Matériaux non adaptés : aluminium et inox à fond non ferromagnétique, cuivre, laiton, verre, céramique, porcelaine
Les fabricants spécifient si leurs produits sont compatibles avec l'induction.
Pour vérifier si des casseroles sont compatibles :
- Mettez un peu d'eau dans une casserole placée sur une zone de cuisson induction réglée au niveau [9]. Cette eau doit chauffer en quelques secondes.
- Placez un aimant sur le fond externe de la casserole, il doit rester collé.
Certaines casseroles peuvent faire du bruit lorsqu'elles sont placées sur une zone de cuisson à induction. Ces bruits ne traduisent en aucun cas un défaut de l'appareil et n'influent nullement sur son fonctionnement.
Dimension des casseroles :
Les zones de cuisson s'adaptent automatiquement à la dimension du fond de la casserole jusqu'à une certaine limite. Le fond de cette casserole doit cependant avoir un diamètre minimum en fonction du diamètre de la zone de cuisson correspondante.
Afin d'obtenir le rendement maximum de votre table de cuisson, veuillez placer la casserole bien au centre de la zone de cuisson.
(les valeurs ci-dessous sont indicatives)
Exemples de réglage des puissances de cuisson :
| 1 à 2 | Faire fondreRéchauffer | Sauces, beurre, chocolat,gélatinePlats pré-cuisinés |
| 2 à 3 | GonflerDécongélation | Riz, pudding et plats cuisinésLégumes, poissons, produitscongelés |
| 3 à 4 | Vapeur | Légumes, poissons, viande |
| 4 à 5 | Eau | Pommes de terre à l'eau,soupes, pâtesLégumes frais |
| 6 à 7 | Cuire à feu doux | Viandes, foie,œufs, saucissesGoulasch, roulades, tripes |
| 7 à 8 | Cuire, friRE | Pommes de terre, beignets,galettes |
| 9 | FriRE,Porter à ébullition | Steaks, omelettes,eau |
Entretien et nettoyage
Pour nettoyer l'appareil, mettez-le hors fonctionnement.
Laissez refroidir l'appareil en raison du risque de brûlures.
- Nettoyez les restes de cuisson avec de l'eau additionnée de produit vaisselle ou un produit du commerce conseillé pour la vitrocéramique.
- N'utilisez en aucun cas d'appareils à vapeur ou à pression.
- N'utilisez pas d'objets qui risqueraient de rayer la vitrocéramique (tel que des tampons abrasifs ou une pointe de couteau...).
- N'utilisez pas de produits de nettoyage abrasifs qui pourraient endommager l'appareil.
- Séchez l'appareil avec un chiffon propre.
- Enlevez immédiatement le sucre et les préparations contenant du sucre.
Solution
I) La table doit être reconfigurée suivant la procédure suivante : Avant de commencer la procédure, il faut : - vous assurez qu'il n'y a pas de récipients sur la table à induction. - vous munir d'un récipient adapté à l'induction. - débrancher la table du réseau électrique en retirant le fusible ou en coupant le disjoncteur. - rebrancher la table au réseau électrique en remettant le fusible ou rebranchant le disjoncteur. - démarrer la procédure en moins de 2 minutes après le branchement au réseau électrique. - ne pas appuyer sur [0/1].
Le symbole [E4] s'affiche
II) Annulation de la configuration existante 1) Appuyez sur [-] et restez appuyé. 2) Avec un doigt de l'autre main, appuyez successivement et rapidement (en moins de 2s) sur les touches « selection ». En partant de la zone avant droite et en tournant dans le sens inverse des aiguilles d'une montre (a -> b -> c -> d). Des [ - ] apparaisent. Un double "bip" signifie une erreur de manipulation. Dans ce cas, recommenciez l'opération depuis l'étape n°1. 3) Retirez les doigts des touches et ré-appuyez simultanément sur [-] et [+] pendant quelques secondes jusqu'à ce que les [E] clignotants apparaissent. 4) Attendez que les [E] deviennent fixes. 5) Les [E] se transforment ensuite automatiquement en [C]. La configuration est annulée.
Remarque: tables à induction avec 3 zones de cuisson: La touche arrière droite (b) est inexistante, il faut appuyer 2 fois sur la zone avant droite (a), c'est-à-dire (a a c d).
| le symbole [E 4] s'affiche | III) Comment reconfigurer la table ?1) Prenez un récipient ferromagnétique de diamètre 16cm minimum.2) Sélectionnez la zone de cuisson en appuyant sur la touche de la zone correspondante.3) Posez le récipient sur la zone à configurer.4) Attendez jusqu'à ce que [C] se transforme en [-.] La zone de cuisson est configurée.5) Procédez de la même manière pour toutes les zones de cuisson qui affichent [C].6) Les zones de cuisson sont configurées lorsque toutes les zones auront été détectées et que plus rien n'est affchéé.N'utilise qu'un seul récipient pour effectuer la configuration.Ne jamais poser plusieurs récipients sur les foyers pendant la configuration.Si l'affichage [E 4] persististe, contactez le service après-venture. |
| La table de cuisson ou les zones de cuisson ne s'enclenchent pas | La table est mal connectée au réseau électriqueLe fusible de protection a sautéVérifiez que le verrouillage n'est pas activéLes touches sensitives sont couvertes d'eau ou de graisseUn objet est posé sur les touches sensitives |
| Le symbole [U] s'affiche | Il n'y a pas de casserole sur la zone de cuissonLe récipient utilisé n'est pas compatible avec l'inductionLe diamètre du fond de casserole est trop petit par rapport à la zone de cuisson |
| Le symbole [E] s'affiche | Débranchez et rebranchez la table de cuissonContactez le service après-venture |
| L'une des zones ou l'ensemble de la table de cuisson se déclenché | Le déclenchement de sécurité s'est mis en routeCelui-ci s'actionne dans le cas où vous avez oublé de couper une des zones de chauffeIl s'enclenché également lorsqu'une ou plusieurs touches sensitives sont couvertesUne des casseroles est vide et son fond a surchaufféLa table dispose également d'un dispositif de réduction automatique de niveau du puissance et de coupure automatique en cas de surchauffe |
| La soufflerie de ventilation continue de tourner après l'arrêt de la table | Ce n'est pas un défaut, le ventilateur continue de protégger l'électronique de l'appareilLa soufflerie s'arrête automatiquement |
| Le symbole [L] s'affiche | Se référer au chapitre verrouillage du bandeau de commande |
Le symbole [H] ou [ER03] s'affiche
Référez-vous au chapitre anti-débordement
Le symbole [Π] s'affiche
Référez-vous au chapitre "Bridge"
Le symbole [E2] ou [EH] s'affiche
La table est en surchauffe, laissez-la refroidir puis rallumez-la
Le symbole [E3] s'affiche
La casserole n'est pas adaptée, changez de casserole
Le symbole [E6] s'affiche
Réseau électricité défectueux. Contrôlez la fréquence et la tension du réseau électrique
Le symbole [E8] s'affiche
L'entrée d'air du ventilateur est obstruée, libérez-la
Le symbole [EC] s'affiche
Erreur de configuration. Configurer à nouveau la table, en se référant au chapitre « Le symbole [E4] s'affiche »
Raccordement électrique
- L'installation de cet appareil et son branchement au réseau électrique ne doit être confiés qu'à un électricien parfaitement au fait des prescriptions normatives.
- La protection contre les pièces sous tension doit être assurée après le montage.
- Les données de raccordement nécessaires se trouvent sur la plaque signalétique et la plaque de branchement placées sous l'appareil.
- Cet appareil doit être séparé du secteur par un disjoncteur différentiel. Lorsque celui-ci est ouvert (déclenché), un écartement de 3 mm doit être assuré.
- Le circuit électrique doit être séparé du réseau par des dispositifs appropriés, par exemple les disjoncteurs, les fusibles, les disjoncteurs différentiels et les contacteurs.
- Si l'appareil n'est pas muni d'une fiche accessible, des moyens de déconnexion doivent être incorporés à l'installation fixe conformément aux réglementations de l'installation.
- Le câble d'alimentation doit être placé de sorte à ne pas toucher de parties chaudes de la table de cuisson.
Attention
Cet appareil n'est conçu que pour un réseau 230V 50 / 60Hz Raccordez toujours le fil de terre de protection.
Respectez le schéma de raccordement.
Le boîtier de raccordement se situe sous la plaque de cuisson. Pour ouvrir le capot, servez-vous d'un tournevis moyen. Placez-le dans les 2 fentes situées à l'avant des 2 flèches.
| RéSEAU | RACCORDEMENT | DIAMÈTRE CÂBLE | CÂABLE | CALIBRE DE PROTECTION |
| 230V~ 50/60Hz | 1 Phase + N | 3 x 2.5 mm² | H 05 WV - F H 05 RR - F | 25 A * |
| 400V~ 50/60Hz | 2 Phase + N | 4 x 1.5 mm² | H 05 WV - F H 05 RR - F | 16 A * |
- calculé avec le coefficient de simultanéité suivant la norme EN 60 335-2-6
Branchement de la table :
Pour vous adapter au réseau électrique (230V~1P+N ou 400V~2P+N), veillez utiliser les
connecteurs en laiton situés dans le boîtier de connexion.
Monophasé 230V~1P+N:
Installez un pontet entre les plots 1 et 2
Vissez le fil vert/jaune au plot prévu pour la mise à la terre
Vissez le neutre N au plot 4
Vissez la phase L sur l'un des plots 1 ou 2
Biphasé 400V~2P+N:
Vissez le fil vert/jaune au plot prévu pour la mise à la terre
Vissez le neutre N au plot 4
Visser la phase L1 sur le plot 1 et la phase L2 sur le plot 2
Attention
Un dévissage trop important des vis du boîtier de raccordement risque de détériorer ce dernier, les vis tourneraient alors dans le vide.
Veillez à bien engager les fils et à bien serrer les vis.
Notre responsabilité ne saurait être engagée pour tout incident résultant d'un mauvais branchement ou qui pourrait survenir à l'utilisation d'un appareil non relié à la terre ou équipé d'une terre défectueuse
Collecte selection des déchets électriques et électroniques
Cet appareil porte le symbole DEEE (Déchet d'Equipement Électrique et Électronique) signifiant qu'en fin de vie, il ne doit pas être jeté aux déchets ménagers, mais déposé au centre de tri de la localité. La valorisation des déchets permet de contribuer à préserver notre environnement.
Protection de l'environnement - directive 2012/19/EU
Afin de préserver notre environnement et notre santé, l'élimination en fin de vie des appareils électriques et électroniques doit se faire selon des règles bien précises et nécessite l'implication de chacun, qu'il soit fournisseur ou utilisateur.
C'est pour cette raison que votre appareil, comme le signale le symbole apposé sur sa plaque signalétique ou sur son emballage, ne doit en aucun cas être jeté dans une poubelle publique ou privée destinée aux ordures ménagères. L'utilisateur a le droit de déposer l'appareil dans un lieu public de collecte procédant à un tri sélectif des déchets pour être recyclé ou réutilisé pour d'autres applications, conformément à la directive.
Nos emballages peuvent faire l'objet d'une consigne de tri.
Pour en savoir plus: www.consignesdetri.fr
Ce produit est garanti pour une période de 2 ans à partir de la date d'achat*, contre toute défaillance résultant d'un vice de fabrication ou de matériel. Cette garantie ne couvre pas les vices ou les dommages résultant d'une mauvaise installation, d'une utilisation incorrecte ou de l'usure anormale du produit.
*sur présentation du ticket de caisse.
