GEBRUIKSAANWIJZING LED 6 eyes flower NOVISTAR

Bedankt om voor dit product van NOVISTAR gekozen te hebben. Deze producten worden gekozen, getest en aanbevolen door ELECTRO DEPOT; De producten van het merk NOVISTAR garanderen gebruiksvriendelijkheid, betrouwbare prestatie en onberispelijkke kwaliteit.

Dankzij dit toestel weet u dat elk gebruik tevredenstellend zal+zijn.

Welkom bij ELECTRO DEPOT.

Bezoek once website www.electrodepot.be

ELECTRO DEPOT

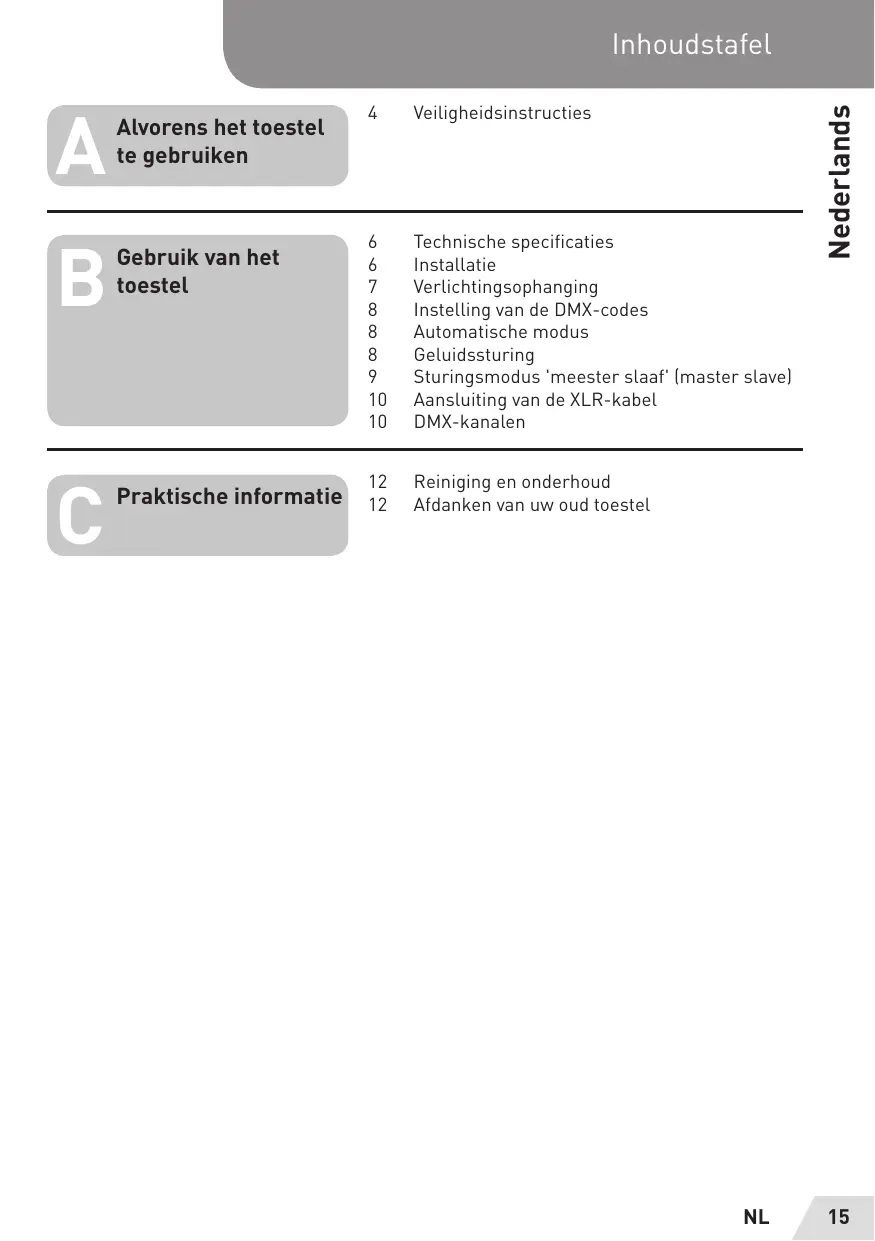

Alvorens het toestel te gebruiken

4 Veiligheidsinstructies

Gebruik van het toestel

6 Technische specificaties
6 Installatie
7 Verlichtingsophanging
8 Instelling van de DMX-codes
8 Automatische modus
8 Geluidssturing
9 Sturingsmodus 'meester slaaf' (master slave)
10 Aansluiting van de XLR-kabel
10 DMX-kanalen

Praktische informatie

12 Reiniging en onderhoud
12 Afdanken van uw oud toestel

Veiligheidsinstructies

G e l i e v e d e z e gebruikshandleiding aandachtig te lezen voor het eerste gebruik en ze te bewaren voor later gebruik.

Indien u dit toestel aan een ander personen geeft, bezorg hem/haar dan ook deze handleiding.

• Gebruik het toestel zoals beschreiben wordt in dezehandleiding. Elk gebruik dat afwijkt van datgene dat in deze gebruiksaanwijzing worden gespecificerd, zal in geen gevalleiden tot de verantwoordelijkheid van de fabrikant.
• Hetnietavenvandeveiligheidsen gebruiksinstructies kan leiden tot risico op elektrocutie, branden/of lichamelijke letsels.
• Gebruik geen ander toebehorend dan hetgene dat aanbevolen worden door de fabrikant; het kan uw machine beschadigen en/of verwondingen veroorzaken.
• Dit toestel mag nicht gebrukt worden door Personen (met inbegrip van kinderen) die nicht beschikken over hun volledige fysiieke, zintuiglijke of mentale vermogen of door Personen die onervaren zijn of over

onvoldoende kennis beschikken, tenzij zich worden bijgestaan dooreen bevoegd person die over hun veiligheid waakt en vooraf de gebruiksinstructies van het toestel heeft doorgenomen.

• Houd uw kinderen steeds in de gaten, zodate ze Niet met het toestel spelen.
• Installer het toestel op een stabiele ondergrond.
• Installee het toestel Niet in de buurt van open vlammen, zoals brandende kaarsen.

Installer het toestel Niet:

• Opplaatsendie mogelijk blootgesteld worden aan zonnestralen;
• In de buurt van toestellen met stralingswarmte [bijvoorbeeld elektrische verwarming];
• In de buurt van andere toestellen die veel warmte produceren (audiovisuele uitrustingen, stereo, computers, enz.);
• Opplaatsendie onderhevig zich aan voortdurende trillingen;
• O pplaatsendieblootgesteld worden aanvochtigheid, guurheid enop natteplaatsen.

Stel het toestel nicht bloot aan waterdruppels of waterspatten. Geen enkel voorwerp dat gemvuld is met vloeistoffen, zoals bijvoorbeeld een vaas, mag op het toestel geplaatst worden.
- Blokkeer deverluchtingsopeningen Niet met voorwerpen zoals kranten, tafellakens, gordijnen, enz.
- Het stopcontact dient steeds toegankelijk te zich.

Controleer voor het aansluiten:

• of het toestel en het snoer Niet beschadigd়n. Indien ze toch beschadigd়n, mag u het toestel Niet gebruiken en dient u hetterug te brengenaar uw verkoper voor controle en herstel.
  of de spanning die aangeduid worden op het typeplaatje wel degelijk overeenkomt met die van uw elektrische installment.

• Demonteer het toestel zich zelf. Elke interventie voor het demonteren, repareren of controlleren van het toesteldient uitsluitend te gebeuren door een bevoegt persoon.

• Indien de voedingskabel beschadigd is, dient dezeervangen te worden dooreen kabel of een special geheel dat beschikbaar is bij de fabrikant of deklantendienst ervan.

• Het beschermingsscherm, de lens en het ultravioletscherm dieren verrangen te worden wonneer deze zodanig zichtaar beschadigd�n dat de werkinq ervan in het gedrang komt, bijvoorbeeld door scheuren of diepe krassen.
• De led-lampen können nicht verwangen worden.

Dit product is een spot, uitergerust met led-lampen. Ideaal voor een krachtige verlichting met een laag verbruik, kan gezruikt worden in bars, discotheken, enz.

Deverlichting is enkel geschikt voor binnengebruik.

Het toestel kan autonom wo ken of bestuurd worden via een exter DMX-bediening.

Alvorens u overgaat tot de installmentie, een onderhoudsbeurt of een herstelling, dient u te controeren of het toesteluitgeschakeld, losgekoppeld en afgekoeld is.

Uitpakken en inspectie

• Alvorens uw toestel te installereren en te gebruiken, dient u te controleren of het Niet beschadigd is en of het compleet is. Bij problemen dient u hetteringu te sturen maar uw verkoper of once technische Dienst.
• Om elk risico op ongevalten te voorkomen, dient u de verpakkingen buiten het bereik van kinderen te honden.

Inhoud van uw verpakking

• 1 voedingskabel
• 1 signaalkabel
  1 handleiding

Technische specificaties

Model	6 EYES FLOWER LED
Voedingsspanning	110-240 V~50/60 Hz
Vermogen	20 W
Lampen	LED 9 W RVB 3 in 1
Nettogewicht	Bruto: 3,9 kg Netto: 2,9 kg
Besturingskanalen	9 DMX-kanalen
Bedrijfstemperatuur	Binnen, -20 tot 40 graden
Bedrijfsmodi	DMX512, controller

Installatie

De installmentie, het gebruik en de herstellingen dienen uitgevoerd te worden door een bekwaamvakman. Vergewis u ervan dat alle interventries gebeuren in overeenstemming met deze handleiding.

Installer het toestel nicht binnen een minimumafstand van 1 meter van brandbare voorwerpen.
- Installer de spot nooit op brandbare voorwerpen.
- De temperatuur dient tussen -20 en 40 graden te liggen.

• De temperatuur bij het oppervlak van de verlichtingsdoos kan oplopen tot 60 graden; raak dus de verlichting Niet aan wonneer deze brandt en zichs Nietijdens het afkoelen.
• Controller of het deksel van de verlichtingsdoos goed vastgeschroefd is. Gebruik het toestel nooit zonder isolatiedeksel of wanner deze slecht geinstalleerd of beschadigd is.
• Installeer uw toestel op een goed geventileerde plek, op een vlak en stabel oppervlak. Vermijd alle plekken die kuren leiden tot een oververhitting.
• Laat voldoende ruimte vrij [minimum 20 cm] rond het toestel om een correcte ventilatie te verzekeren.
• Sluit het toestel aan op een gepast stopcontact.

Handleiding:

De gebruiker dient gebruik te makes van een veiligheidskabel bij het installereren van de verlichtingsdoos om elk risico op een val te voorkomen. De technische specificaties van de veiligheidskabel zijn: 2 mm.

Er is geen klem noch veiligheidskabel als accessoire.

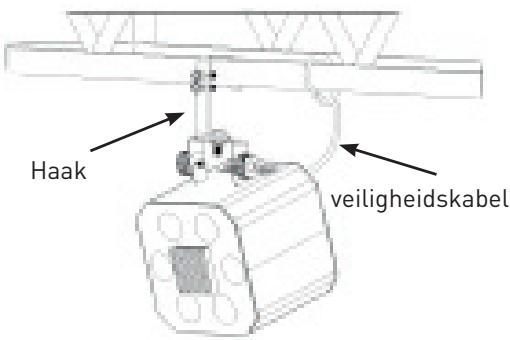

De spot ophangen

• Alvorens het toestel te installereren, dient u de stabiliteit en stevigheid van de installmentielocatie te controleren. Maak gebruik van M10-moeren en-bouten en een professionele haak (niet meegeleverd) en draai ze in degaten op het handvat van het toestel.
• Controller de stabilité et en de veiligheid van de installation. Wanner de installationiet correct uitgevoerd is, ontstaat er een risico op ongevallen. De fabrikant kan nicht aansprakelijk gehouden worden voor een ongeluk wanner de installationieniet conform is.
• Om ongevalten te vermiijden, dient u de installmentie vaak te controleren. Bij problemen dient u contact op te nemen met een bevoegde professional, die de installmentie za controlleren.
  De haak mag Niet gebruikt worden om de spot te verplaatsen en te vervoeren. Gebruik het handvat om hem te vervoeren.

Installing van de DMX-codes

Elk verlichtingspunt dient geconfigureerd te worden met een code wanner u de controller gezbruikt. Elke code komt overeen met een waarde zoals in onderstaande tabel. Dit is zo voor het ontvangen van het signaal van de controller.

Code	1	2	3	4	5	6	7	8	9
Overeenkomstige waarde	1	2	4	8	16	32	64	128	256

Automatische modus

Vorm de codes 8 en 10 om de automatische modus te activeren. De codes 1, 2 en 3 zijn de omzetting maar verschillende automatische modi:

Codes	Functies	Opmerkingen
10+8	Automatisch	Automatische werking (Effektien: nuance, stroboscoop, voortdurende verandering van kleur).
10+8+1	Rood
10+8+2	Groen
10+8+3	Blauw
10+8+3+2+1	Rood+Groen+Blauw

Geluidssturing

Vorm de codes 10 en 7 om besoin te activeren. De codes 1, 2, 3, 4 en 5 waar de omzetting maar verzillende geluidssturingsmodi:

Codes	Functies
10+7	Geluidsmodus 1
10+7+1	Geluidsmodus 2
10+7+2	Geluidsmodus 3
10+7+3	Geluidsmodus 4
10+7+4	Geluidsmodus 5
10+7+5	Geluidsmodus 6

Sturingsmodus 'meester slaaf' (master slave)

Selecteer deze modus met de controller en vorm de code 10 om deze te activeren.

CODES
DIP-CODE	1	2	3	4	5	6	7	8	9	10
DMX 512	○	○	○	○	○	○	○	○	○	×
SLAAF	×	×	×	×	×	×	×	×	×	×
MEESTER	Stel de verschillende modi in met de codes hieronder									✓
Rood	✓	×	×	×	×	×	×	×	×	✓
Groen	×	✓	×	×	×	×	×	×	×	✓
Blauw	×	×	✓	×	×	×	×	×	×	✓
Rood + groen	✓	✓	×	×	×	×	×	×	×	✓
Rood + blauw	✓	×	✓	×	×	×	×	×	×	✓
Groen + blauw	×	✓	✓	×	×	×	×	×	×	✓
Rood+Groen+Blauw	✓	✓	✓	×	×	×	×	×	×	✓
Automatische werkung	×	×	×	×	×	×	×	✓	×	✓
Rode nuance	✓	×	×	×	×	×	×	✓	×	✓
Groene nuance	×	✓	×	×	×	×	×	✓	×	✓
Blauwe nuance	×	×	✓	×	×	×	×	✓	×	✓
Rood/groen/blauwe nuance	✓	✓	✓	×	×	×	×	✓	×	✓
Verandering rood/groen/blauw	×	×	×	×	×	×	×	×	✓	✓
Rood stroboscopisch	✓	×	×	×	×	×	×	×	✓	✓
Groen stroboscopisch	×	✓	×	×	×	×	×	×	✓	✓
Blauw stroboscopisch	×	×	✓	×	×	×	×	×	✓	✓
Rood + blauw stroboscopisch	×	×	×	✓	×	×	×	×	✓	✓
Rood + groen stroboscopisch	×	×	×	×	✓	×	×	×	✓	✓
Groen + blauw stroboscopisch	X	X	X	X	X	✓	X	X	✓	✓
Rood/Groen/Blauw stroboscopisch (snelheidsregeling DIP3-7)	✓	✓	○	○	○	○	○	X	✓	✓
Geluidssturing 1	X	X	X	X	X	X	✓	X	X	✓
Geluidssturing 2	✓	X	X	X	X	X	✓	X	X	✓
Geluidssturing 3	X	✓	X	X	X	X	✓	X	X	✓
Geluidssturing 4	X	X	✓	X	X	X	✓	X	X	✓
Geluidssturing 5	X	X	X	✓	X	X	✓	X	X	✓
Geluidssturing 6	X	X	X	X	✓	X	✓	X	X	✓

De XLR-kabel aansluiten

Maak gebruik van de meegeleverde XLR-kabel om het toestel te besturen met een externe DMX-bediening. Dankzij deze kabel konnen er DMX-signalen ontvangen worden. Sluit de kabel aan met respect voor de in- en uitgangen van de kabel en het toestel.

DMX-kanalen

Kanalen	Functies	Waarden	Beschrijving
K1	Motorfunctie	0-15	Positie (positie geregeld door het K2)
		16-215	Rotatie—heen en wee
		216-255	Stabiele snugheid in wijzerzin
K2	Snelheid motor/positie	0-255	Snel-traag/0 - 170 grades
K3	Dimmer/stroboscoop	0-7	Off
		8-232	Stroboscoop (traag/snel)
		233-255	On
K4	Stroboscoop	0-255	Stelt de waarde in, verwerving van een betere visuèle impact
K5	Vaste kleuren/nuances	0-17	Neen (K6, K7, K8 dimmer)
		18-34	Rood/groen/blauw
		35-51	Rood
		52-68	Groen
		69-85	Blauw
		86-102	Geel
		103-119	Magenta

Kanalen	Functies	Waarden	Beschrijving
K5	Vaste kleuren/nuances	120-136	Cyaan
		137-153	Rode nuance
		154-170	Groene nuance
		171-187	Blauwe nuance
		188-204	Witte nuance	De nuance kan ingesteld worden,-snelheidswisseling met K6
		205-221	Nuance van kleuren
		222-238	Verandering rood/groen/blauw
		239-255	Nuance rood/groen/blauw
K6	Snelheid nuance	0-255	Snel/traag
	Dimmer rood	0-255	Rood
K7	Dimmer	0-255	Groen
K8	Dimmer blauw	0-255	Blauw
K9	OFF	0-19	OFF
	Automatisch	20-39	Automatische modus 1
		40-59	Automatische modus 2
		60-79	Automatische modus 3
		80-99	Automatische modus 4
		100-119	Automatische modus 5
		120-139	Automatische modus 6
	Geluidsturing	140-159	Geluidsmodus 1 + stroboscoop rood/groen/blauw
		160-179	Geluidsmodus 2 + rode stroboscoop
		180-199	Geluidsmodus 3 + groene stroboscoop
		200-219	Geluidsmodus 4 + blauwe stroboscoop
		220-239	Geluidsmodus 5
		240-255	Geluidsmodus 6 zeven veranderende kleuren

Reiniging en onderhoud

Om het risico op oncegvallen te beperken en herstellingen te vermijden, dient u uw toestel te onderhouden.

Maakijdens het onderhoud geen gebruik van producten die het toestel zouden kuren beschadigen (bijvoorbeeld schuurmiddelen, stoomreiniger...).

Reinigungstip

• Voor het onderhoud dient het toestel uitgeschakeld, losgekoppeld en afgekoeld teijken.
• Gebruik een droge, zachte doek om de behuizing van de machine te reinigen.
• Open het toestel ten minste eenkeer perJAar en reinig de binnenkant met een stofzuiger.

Opberging

Berg het toestel bij voorkeur op in zijn verpakking enplaats het cervolgens op een droge plaats, beschermd gegen vochtigkeit en buiten het bereik van kinderen.

Afdanken van uw oude machine

SELECTIEVE INZAMELING VAN ELEKTRISCH EN ELEKTRONISCH AFVAL

Dit toestel is voorzien van het DEEE-symbool, wat betekent dat het Niet bij het huishoudelijkke afval gegood mag worden op het einde van zich levensduur, maar dat het� een recyclagecentrum voor elektrische en elektronische huishoudtoestellen gebracht dient te worden. Wanner u versleten huishoudtoestellen recycleert, levert u een aanzienlijke bijdrage tot de bescherming van ons milieu.

BESCHERMING VAN HET MILIEU - RICHTLIJN 2012/19/CE

Wonneer u versleten elektrische en elektronische apparaten recycleert, levert u een aanzienlijke bijdrage tot de bescherming van ons milieu en once gezondheid. Dit dientECHTER wel te gebeuren volgens bepaalde regels en vraagt

de betrokkenheid van zowel leverancier als consument.

Daarom mag uw toestel, zoals aangegeven worden door het symbool op het kenplaatje of de verpakking, in geen geval in een openbare of private vuilnisbak voor huishoudelijk afval gegood worden. De gebruiker heeft hetrecht om het toestel maar openbare inzamelpunten voor selectieve afvalverwerking te brengen zodate het toestel gerecycleerd of opnieuw gebruikt kan worden voor toepassenen conform de richtlijn.

Vielen Dank!

Dit product worden gegarandeerd voor eenperiode van 1aar vanaf de aankoopdatum*,voor elke storing die het gevolg is van een fabricagebout of het materiaal. Gebreken of schade door slechte installment, onjuist gebruik of abnormale slijtage van het product worden Niet gedekt door.Deze garantie.

*op vertoon van kassabon.

GARANTIEBEDINGUNGEN

DE

Het op de markt brengen van dit product worden behandeld door ELECTRO DEPOT, dat de conformiteit van het product met de geldende regels verzekert.
