GEBRUIKSAANWIJZING PRO MOVING BEAM NOVISTAR

Dit product worden gegarandeerd voor eenperiode van 2aar vanaf de aankoopdatum*, voor die storing die het vegoln is van een fabricagefout of het materiaal. Gebreken of schade door slechte installment, onjuist gebruik of abnormale slijtage van het product worden Niet gedekt door deze garantie.

*op vertoon van kassabon.

GARANTIEBEDINGUNGEN

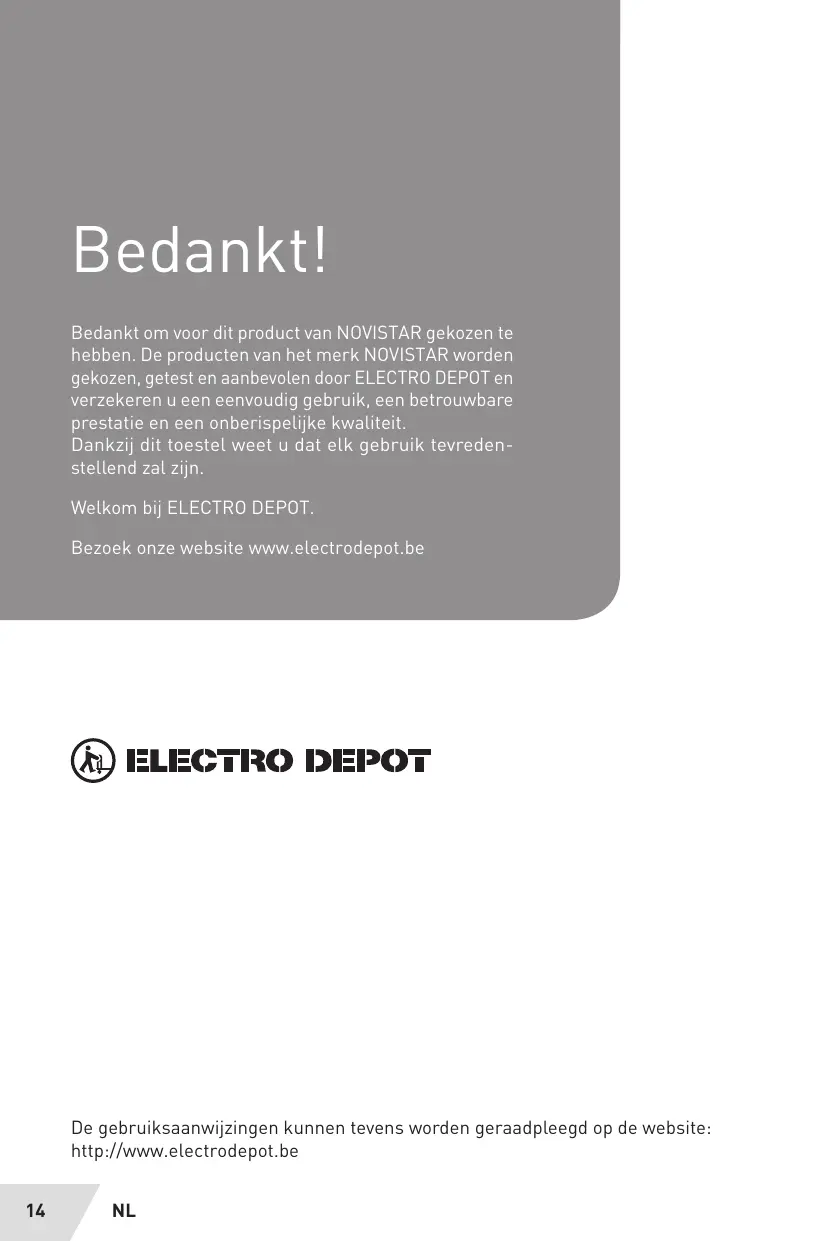

Bedankt om voor dit product van NOVISTAR gekozen te hebben. De producten van het merk NOVISTAR worden gekozen, getest en aanbevolen door ELECTRO DEPOT en verzekeren u een eenvoudig gebruik, een betrouwbare prestatie en een onberispelijkke kwaliteit.

Dankzij dit toestel weet u dat elk gebruik tevredenstellend zal+zijn.

Welkom bij ELECTRO DEPOT.

Bezoek onsite website www.electrodepot.be

ELECTRO DEPOT

De gebruiksaanwijzingen können tevens worden geraadpleegd op de website: http://www.electrodepot.be

A	Alvorens het apparaat	16	Veiligheidsinstrumenties
B	Overzicht van het apparaat	17	Onderdelen
		17	Beschrijving van de onderdelen
		17	Specificaties
C	Het apparaat gebruiken	18	Voor ingebruikname
		18	Bediening
D	Reinigung en onderhoud	23	Reinigung en onderhoud
		24	Opslag
E	Verwijdering	25	Afdanken van uw oude machine

Veiligheidsinstructies

LEES DE GEBRUKSAANWIJZING AANDAchtig DOOR VOORDAT U HET APPARAAT IN GEBRUK NEEMT EN BEWAAR DEZE VOOR LATERE RAADPLEGING.

• Dit product is alleen geschikt voor gebruik binnenshuis. Gebruik het product Niet in een ruimte die continu aan vocht onderhevig is, zoals een badkamer.
• Plaats de lamp op een vlak, droog en schoon oppervlak. Dek de lamp Niet af. Houd ze uit de buurt van gordijnen, beddengoed, etc.
• Plaats of hang geen enkel voorwerp aan dit product.
• Opgelet: Leg het snoer op een derge-lijke manier zodate geen gevaar kan opleveren (vermijd hangende lussen in de kabel waar eenvoudig aan getrokken kan worden).
  Maak de lamp schoon met een scho- ne, droge doek. Dompel ze Niet onder in water.
• Om elektrische schokken te vermijden, pas de aan/uit-schakelaar Niet aan. Als de schakelaar los kommt of beschadigd worden, vernietig het product.
  Laat de externe flexibele kabel of het snoer van deze lamp alleen door een vakbekwame elektricien verrangen als ze beschadigd is, om elk elektrisch gevaar te voorkomen.

• Plaats de lamp op een afstand van minstens 3 m van het te verlichten oppervlak.
• Installee het product in een ruimte waar voldoende ventilatie aanwezig is. Houd een vrij ruimte van minstens 0,5 mussen dit product en een muur.
• Kijk nooit rechtstreeks in de lichtstraal.
• Controller het veiligheidsglas op barsten of andere schade. Gooi het product weg als het glas beschadigd is.
• Loskoppelen van het elektriciteitsnet vooraleer de lamp te verrangen.
  Opgelet: Hete lamp.
  Wacht na het uitschakelen 600 se-
  conden vooraleer te openen.
• Afschermingen, lenzen of UV-schermen要去en verrangen worden wanneer ze zichtaar beschadigd+zijn in dergelijkke mate dat ze Niet meer doeltreffend+zijn, bijvoorbeeld omwille van barsten of diepe krassen.
• De lamp moet verrangen worden wanneser hij beschadigd of door de warmte verrormd is.

Onderdelen

1 Lichtbundel
Regelknop
3 Display
Stroomaansluiting
5 DMX OUT-aansluiting
6 DMX IN-aansluiting

7 AAN/UIT-schakelaar I/0
8 Handgreep
9 Snoer met stekker
10 Signaalkabel
Montagebeugel met bevestigings-schroeven [x 2]

Beschrijving van de onderdelen

Haal het apparaat uit de verpakking. Verwijder alle labels van het product. Controler of alle onderdelen geleverd zich en zich in een goede staat bevinden. Als het apparaat beschadigd is of een storing treedt op, gelebruik het apparaat Niet en breng het terug maar uw handelaar of een servicecentrum.
- Houd de verpakking buiten het bereik van kinderen. Er is risico op een ongeval als kinderen met de verpakking spelen.

Specificaties

Model:

Voedingsspanning:

Stroomverbruik:

Lichtbron:

Werkingsduur:

Stralingshoek:

Regelingsmodus:

DMX-kanalen:

Pan / Tilt-rotatie:

Kleurtemperatuur:

Kleur:

951336

100-240V\~，50/60Hz

260 W

190 W

3000 ur

0^ - 4^

Geluidsactivering, auto, master/slave, DMX-512

16 kanaalmodi

540^ / 270^ , instelbare snelheid

8200K

13 kleuren plus wit, met voorwaartse en中断waartse regenboogeffect

Goboschijf:

Prismaschijf:

Scherpstelling:

Verneveling:

Dimmer:

Stroboscoop:

Werkomgeving:

Afmetingen / gewicht:

14 gobo's plus witte kleur

rotatieprisma kan vooruit enchteruit worden gedraaid, met prismapositioneringsfunctie

0~100% linear aanpasbaar vernevelingeffect

Flitssnelheid tot 10 keer/sec., willekeurige flits optineel

tot 40^

IP20

311 × 205 × 434 ~mm / 11.5 ~kg

Voor ingebruikname

• Reinig het apparaat ( Reinigung en onderhoud).

Bediening

1 Plaats de lamp op een vlakke ondergrond. Stel de lamp op de gewenste hoek in.
Montage
De lamp kan tevens aan een rek worden bevestigd.
2 Bevestig de 2 montagebeugels aan de onderkant van de lampvoet en draai de boutevast om de beugels stevig vast de zetten.
Maak de ophanghaken (niet meege- leverd) vast aan de montagebeugels.
Hang de haken met de lamp aan de gewenste steun. Maak de haken stevig vast met behulp van gepaste moeren en boute (niet meegeleverd).

De gebruiker要去 bij de montage van de verlichting een verilgheidskabel gebruiken om elk risico op vallen te vermijden. De technische specificaties van de verilgheidskabel zijn: 2mm

Een tang en veiligheidskabel zichn nicht inbegren als accessoires.

Stel de lamp op de gewenste hoek in.

5 Sluit de stroomkabel aan op de lamp en een gegast elektrisch stopcontact.

WAARSCHUWING

• Voordat u de lamp installeert, haal.altijd de stekkeruit het stopcontact.
• Gebruik een leidingdetector om te controleren of er zich geen leidingen anschter of in het oppervlak bevinden.

Opmerking: De gegaste bevestigingen zijn afhankelijk van de samenstelling van het montageoppervlak.

6 Regelknop / display

Stel de ON/OFF schakelaar in op de stand I om het apparaat in te schakelen. Het display worden ingeschakeld en het hoofdmenu worden weergegeven, met de volgende 6 opties (DMX, Setup, Adjust, RunTest, Manual en Message).
- Draai aan de regelknop om de opties te doorlopen.
- Druk op de regelknop om de gewenste optie te openen, deinstallingen te bevestigen enaar het hoofdmenu terug te gaan.

Hoofd- menu	Submenu	Handeling / Functie
DMX	001 - 512	• Draai de regelknop met de klok mee: de waarde verhogen. • Draai de regelknop tegen de klok in: de waarde verlagen. • Druk op de regelknop: haar het hoofdmenu teruggaan.
Setup	X reverse Y reverse Lamp on	• Standaard: UIT • Optie: AAN/UIT • Standaard: UIT • Optie: AAN/UIT • Standaard: UIT • Optie: AAN/UIT

Hoofd- menu	Submenu	Handeling / Functie
Setup	Language	• Standaard: EN • Optie: Chinees/Engels
	Back light	• Standaard: 128 • Optie: 0 - 255
	Screen R0	• Standaard: UIT • Optie: AAN/UIT
	Exit	• Selecteer Exit om waar het hoofdmenu terug te gaan. • Als er geen handeling wordt uitgevoerd, geeft het display binnen 20 seconden het DMX-adres weer.
Adjust	Gobo	001 - 255
	Color	001 - 255
	Focus	001 - 255
	Prism	001 - 255
	X	001 - 255
	Y	001 - 255
	Exit	• Selecteer Exit om waar het hoofdmenu terug te gaan. • Als er geen handeling wordt uitgevoerd, geeft het display binnen 20 seconden het DMX-adres weer.
RunTest	AutoRun	• Standaard: UIT • Optie: AAN/UIT
RunTest	Soundrun	• Standaard: UIT • Optie: AAN/UIT
	SoftReset	• Standaard: UIT • Optie: AAN/UIT
	Exit	• Selecteer Exit om maar het hoofdmenu terug te gaan.
Manual	ManualCtr	01 - 16 001 - 255
	Exit	• Selecteer Exit om maar het hoofdmenu terug te gaan. • Als er geen handeling wordt uitgevoerd, geeft het display binnen 20 seconden het DMX-adres weer.
Messa- ge	Lamp on timer	• Geeft dearend van de lamp aan weer.
	Reset timer	• Voer het juiste wachtwoord in. • Dearend van de lamp aan wordt teruggezet.
	Seton timer	• Voer het juiste wachtwoord in. • Stel dearend van de lamp aan in * [1].
	Set pass- word	• Voer het oude wachtwoord in. • Stel een新模式 wachtwoord in.

Hoofd- menu	Submenu	Handeling / Functie
Messa- ge	Exit	• Selecteer Exit om waar het hoofdmenu terug te gaan. • Als er geen handeling wordt uitgevoerd, geeft het display binnen 20 seconden het DMX-adres weer.

* [1] bevat:

Tijdinstelling lamp aan 00H.
- Onbeperkt gebruik ON.
- Deinstalling van de "lamp aan"ijd is ongeldig wonneer de instelling van "onbeperkt gebruik" op ON is ingesteld. Stel "onbeperkt gebruik" in op OFF wonneer u de "lamp aan"ijd wilt instellen.

Opmerking: Wanner er geen enkele handeling plaatsvindt, geeft het display binnen 20 seconden automatisch het DMX-adres waar na inschakeling of na elke voltooiing van een handeling.

DMX-kanalen

Nr.	DMX-kanaal	DMX-waarde	Gedetailleerde functies
1	Kleur-schij-ven(Half kleu-reffectwerkt metka-naal 7)	0 ~ 45 ~ 78 ~ 1213 ~ 1617 ~ 2122 ~ 25	WitWit + RoodRood + OranjeOranje +LichtblauwLichtblauwLichtblauw +GroenGroenGroen + DiepblawuWiedeblawuDiepblawu +GeelGeelGeel + Laven-delLavendellavendell +LichtgroenLichtgroen + WijnroodWijnroodWijnrood +Warm witWarm witWarm wit + LichtgeelLichtgeelLichtgeel + FluorescentieFluorescentie + Fluorescentie + Blauw
		36 ~ 3940 ~ 4344 ~ 4849 ~ 5253 ~ 5758 ~ 6263 ~ 6768 ~ 7172 ~ 7677 ~ 8081 ~ 8586 ~ 8990 ~ 9495 ~ 9899 ~ 103104 ~ 108109 ~ 112113 ~ 117
1		118 ~ 121	Blauw

Nr.	DMX-kanaal	DMX-waarde	Gedetailleerde functies
		122 ~ 123	Blauw + Wit
		124 ~ 191	Rotatie
		192 ~ 223	Rotatie van snel maar langzaam
		224 ~ 255	Rotatie van langzaam়nel
2	Flits	0 ~ 3	Flits zich
		4 ~ 103	Flits jitter van langzaam়nel
		104 ~ 107	Flits open
		108 ~ 207	Flits van lang-zaam়nel
		208 ~ 212	Flits open
		213 ~ 225	Willekeurige flits langzaam
		226 ~ 238	Willekeurige flits medium slelheid
		239 ~ 251	Willekeurige flits snel
		252 ~ 255	Flits open
3	Dim-mer	0 ~ 255	Dimmen van donker়nelder
4	Go-boschijf	0 ~ 4	Wit
		5 ~ 10	Patroon 1
		11 ~ 16	Patroon 2
		17 ~ 22	Patroon 3
		23 ~ 28	Patroon 4
		29 ~ 34	Patroon 5
		35 ~ 40	Patroon 6
		41 ~ 46	Patroon 7
		47 ~ 52	Patroon 8
		53 ~ 58	Patroon 9
		59 ~ 64	Patroon 10
4		65 ~ 69	Patroon 11
		70 ~ 75	Patroon 12
		76 ~ 81	Patroon 13
		82 ~ 88	Patroon 14
		89 ~ 96	Patroon 13
			jitter van langzaam় snel
		97 ~ 104	Patroon 12
			jitter van langzaam় snel
		105 ~ 112	Patroon 11
			jitter van langzaam় snel
		113 ~ 120	Patroon 10
			jitter van langzaam় snel
		121 ~ 128	Patroon 9
			jitter van langzaam় snel
		129 ~ 136	Patroon 8
			jitter van langzaam় snel
		137 ~ 144	Patroon 7
			jitter van langzaam় snel
		145 ~ 152	Patroon 6
			jitter van langzaam় snel
		153 ~ 160	Patroon 5
			jitter van langzaam় snel

Nr.	DMX-kanaal	DMX-waarde	Gedetailleerde functies
4		161 ~ 168	Patroon 4 jitter van langzaam় aan snel
		169 ~ 176	Patroon 3 jitter van langzaam় aan snel
		177 ~ 184	Patroon 2 jitter van langzaam় aan snel
		185 ~ 190	Patroon 1 jitter van langzaam় aan snel
		191 ~ 223	Rotatie van snel় langzaam
		224 ~ 255	Rotatie van langzaam় aan snel
5	Prisma	0 ~ 127	Zonder prisma-effect
		128 ~ 255	Met prisma-effect
6	Rote-rende prisma	0 ~ 127	Prismarotatie
		128 ~ 191	Met de klok mee van snel় lang-zaam
		192 ~ 255	Tegen de klok in van lang-zaam en snel
7	Effect	0 ~ 255	0-100% effect ingeschakeld
8	Verne-eling	0 ~ 255	0-100% aanpassing vernevel-ingeffect
9	Zoom	0 ~ 255	Lineair zoo-men
10	Pan (8 bit)	0 ~ 255	0°-540° rotatie
11	Pan bit (16 bit)	0 ~ 255	Pan bit
12	Schuine stand (8 bit)	0 ~ 255	0°-270° rotatie
13	Schuine s t a n d bit (16 bit)	0 ~ 255	Schuine stand bit
14	Functie	0 ~ 255	Geen functie
15	Reset	0 ~ 63	Geen functie
		64 ~ 255	Volledige functiereset
16	Lamp	0 ~ 24	Geen functie
		25 ~ 100	Lamp UIT
		101 ~ 255	Lamp aan (duurt minstens 5 seconden)

Armatuirkoppelen

De bewegende schijnwerper kan worden aangesloten op een DMX-controller of andere armaturen om gesynchroniseerde showsuit te voeren.

• Sluit één uiteinde van de signaalkabel aan op de DMX OUT aansluiting van de DMX-controller.
• Sluit een uiteinde van de signaalkabel aan op de DMX IN aansluiting van de bewegende schijnwerper.
• Sluit de lamp aan op andere armaturen via de DMX IN/OUT-aansluitingen met behulp van meertere signaalkabels (niet meegeleverd).

Reiniging on. onderhoud

WAARSCHUWING

Haal altijd de stekkeruit het stopcontactvoordat u het toestelschoonmaakt of onderhoudt. Laat hettoestel volledig afkoelen.

Reiniging

Opmerking: Het is aanbevolen om het product om de 2 weken te reinigen.

Haal de stekker uithetstopcontact.
- Verwijder het stof op de externe ventilatieoppeningen met behulp van een stofzuiger of luchtcompressor.
Reinig de lens met een milde oplossing van glasreiniger of isopropylalcohol en een zachte, pluisvrije doek of lensdoek.
- Breng de oplossing aan op het doeken veeg het vuil maar de buitenkant van de lens.
- Polijst het optisch oppervlak voorzichtig totdat ze damp- en pluisvrij is.
Maak het toestel nooit schoon met een agressief schoonmaakmiddel, metalen borstel, schuursponsje of een metalen/ scherp voorwerp.

• Wrijf het toestel na elke reiniging volledig droog.
  Berg het toestel op in een koele en droge ruimte, buiten het bereik van kinderen en huisdieren.

Onderhoud

• Controller de schroeven op de lamp regelmatig en schroef ze vast indien nodig.
• Vervang verroeste schroeven door{nieuwe.
• Controller de toestand van het oppervlak waar de lamp op is vastgemaakt. Zorg dat er geen schade of verrorming aanwezig is.
• Controller of het snoer en de isolatielaag Niet beschadigd zich.
• Controller de verbindingen tussen de verschillende delen van het circuit. Voer om de 3 maanden een grondige contrôle UIT.

Opslag

Haal alkijd de stekker uit het stopcontact voordat u het apparaat opbergt.
- Bewaar het apparaat op een koele, droge en schone plaats, UIT de buurt van kinderen en huisdieren.
Bewaar de verpakking om het apparaat in op te bergen, wanner het voor langere&tijd Niet gebruikt za worden.

Afdanken van uw oude machine

SELECTIEVE INZAMELING VAN ELEKTRISCH EN ELEKTRONISCH AFVAL

Dit toestel is voorzien van het DEEE-symbool, wat betekent dat het Niet bij het huishoudelijkke afval gegood mag worden op het einde van+zijn levensduur, maar dat het waar een recyclagecentrum voor elektrische en elektronische huishoudtoestellen gebracht dient te worden. Wanner u versleten huishoudtoestellen recycleert, levert u een aanzienlijke bijdrage tot de bescherming van ons milieu.

BESCHERMING VAN HET MILIEU - RICHTLIJN 2012/19/EU

Wanneer u versleten elektrische en elektronische apparaten recycleert, levert u een aanzienlijke bijdrage tot de bescherming van ons milieu en once gezondheid. Dit dientECHter wel te gebeuren volgens bepaalde regels en vraagt de betrokkenheid van zowel leverancier als consument.

Daarom is uw toestel voorzien van het symbool dat op het typeplaatje of op de verpakking aangebracht werd, in geen geval in een openbare of privévuilnisbak voor huishoudelijk afval gooien. De gebruiker heeft hetrecht om het toestel maar openbare in Zamelpunten voor selectieve afvalverwerking te brengen zodat het toestel gerecycleerd of opnieuw gebruikt kan worden voor toepassingen conform de richtlijn.
