GEBRUIKSAANWIJZING AL-F50B JVC

Dit apparatus is in overeenstemming met de geldende Europese richtlijnen en normen inzake elektromagnetische compatibiliteit en elektrische verilgheit.

De Europese vertegenwoordiger van de fabrikant is:

• Dit apparaat is alleen bestemd voor huishoudelijk gebruik en mag Niet voor andere doeleinden of toepassenen worden gebruikt, zoals niethuishoudelijk gebruik of in een commerciele omgeving.
• Ventilatie
• Laat minstens een vrij ruimte van 10cm rond het product.
• Belemmer de ventilatie Niet door het afdekken van de ventilatiegaten met voorwerpen zoals een krant, tafelkleed, gordijn, etc.
• Plaats geen bronnen van open vuur, zoals kaarsen, op het apparaat.
• Houd rekening met het milieu bij het weglooien van batterijen.
• Dit apparatus is nicht geschikt voor gebruik in een tropisch klimaat.
• Stel het apparaat Niet bloot aan druppelend of opspattend water enplaats geen, met vloeistof gezulde, voorwerpen zoals vazen op het apparaat.
• Om het milieu te beschermen, maar gebruik van de lokale recyclingvoorzieningen voor het afvoeren van gebruekte batterijen.
• Wanneer de stekker of connector als stroomonderbreker worden gebruikt,要去 deze stroomonderbreker gemakkelijk te bedieren zich.

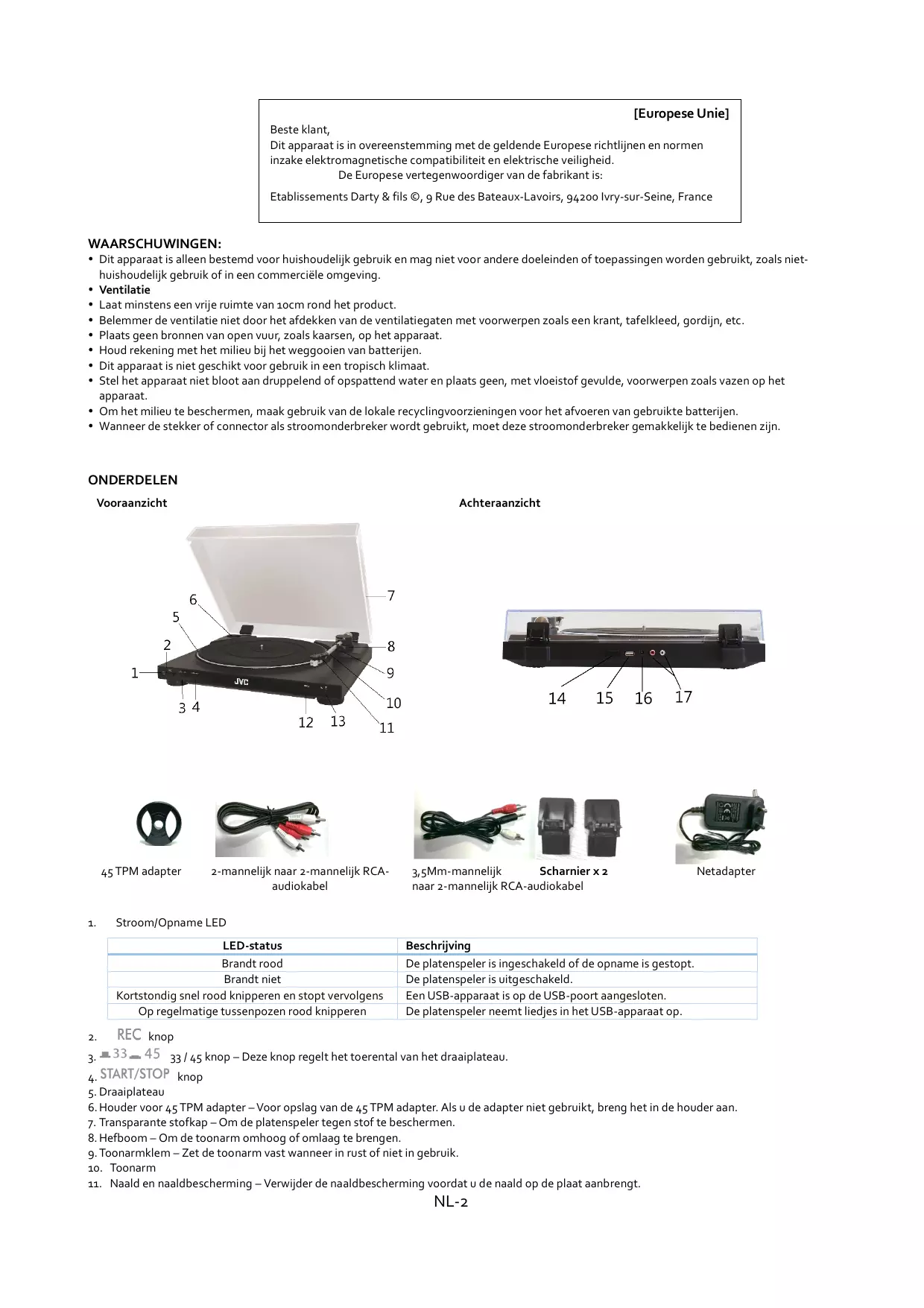

ONDERDELEN

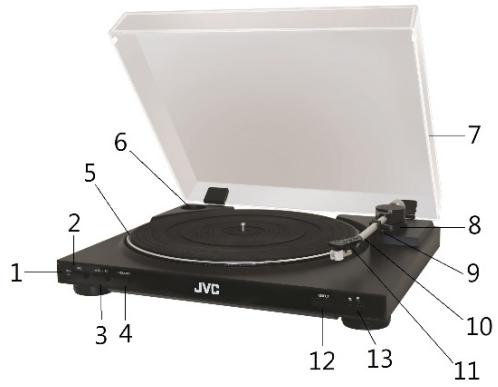

Vooranzicht

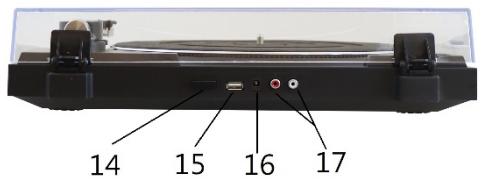

Achteraanzicht

45 TPM adapter

2-mannelijk maar 2-mannelijk RCA-audiokabel

3,5Mm-mannelijk

Scharnier x 2
aar 2-mannelijk RCA-audiokabel

Netadapter

1. Stroom/Opname LED

LED-status	Beschrijving
Brandt rood	De platenspeler is ingeschakeld of de opname is gestopt.
Brandt nicht	De platenspeler isuitgeschakeld.
Kortstondig snel rood knipperen en stopt verwolgens	Een USB-apparaat is op de USB-poort aangesloten.
Op regelmatige tussenpozen rood knipperen	De platenspeler neemt liedjes in het USB-apparaat op.

1. REC knop
2. 33-45 33/45 knop - Deze knop regelt het toenental van het draaiplateau.
3. START/STOP knop
   5.Draiplateau
4. Houser voor 45 TPM adapter - Voor opslag van de 45 TPM adapter. Als u de adapter Niet gebruikt, breng het in de houder aan.
5. Transparante stofkap - Om de platenspeler gegen stof te beschermen.
6. Hefboom - Om de toonarm omhoog of omlaag te brengen.
7. Toonarmklem - Zet de toonarm vast wanner in rust of Niet in gebruik.
8. Toonarm

9. Naald en naaldbescherming – Verwijder de naaldbescherming voordat u de naald op deplaat aanbrengt.

10. REJECT knop - Als u de platenspelerijdens het afspelen wilt stoppen. Druk op deze knop en de toonarm gaattering aan de toonarmsteun.

11. Toonarm OMHOOG/OMLAAG knop

12. POWER knop
13. USB poort
14. DC 12V aansluiting
15. AUDIO OUT Aansluitingen – Om een ingeschakelde luidspreker (niet inbegren) op aan te sluiten. Zorg dat de luidspreker van PHONO L&R aansluitingen of LINE/AUX-IN aansluiting is voorzien.

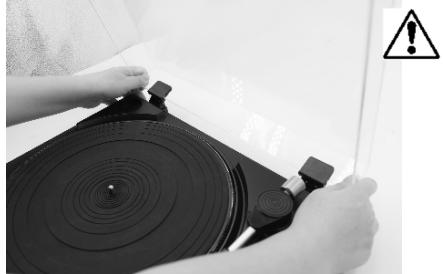

DE STOFKAP AANBREngen

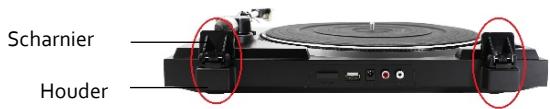

1. Stop de twee meegeleverde scharnieren volledig in de houder aan de achterkant van de platenspeler.

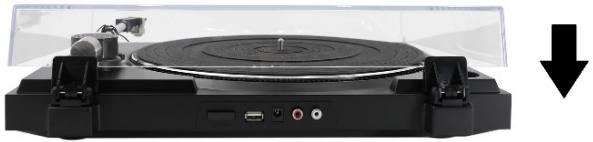

2.Breng de stofkap volledig in de scharieren aan.

Om de stofkap af te halen, open de stofkap en houd het in de buurt van de scharnieren vast om het uit de platenspeler te trekken.

OPGELET: Zorg datijdens het aanbrengen of afhalen van de stofkap uw vingers Niet gekneld raken.

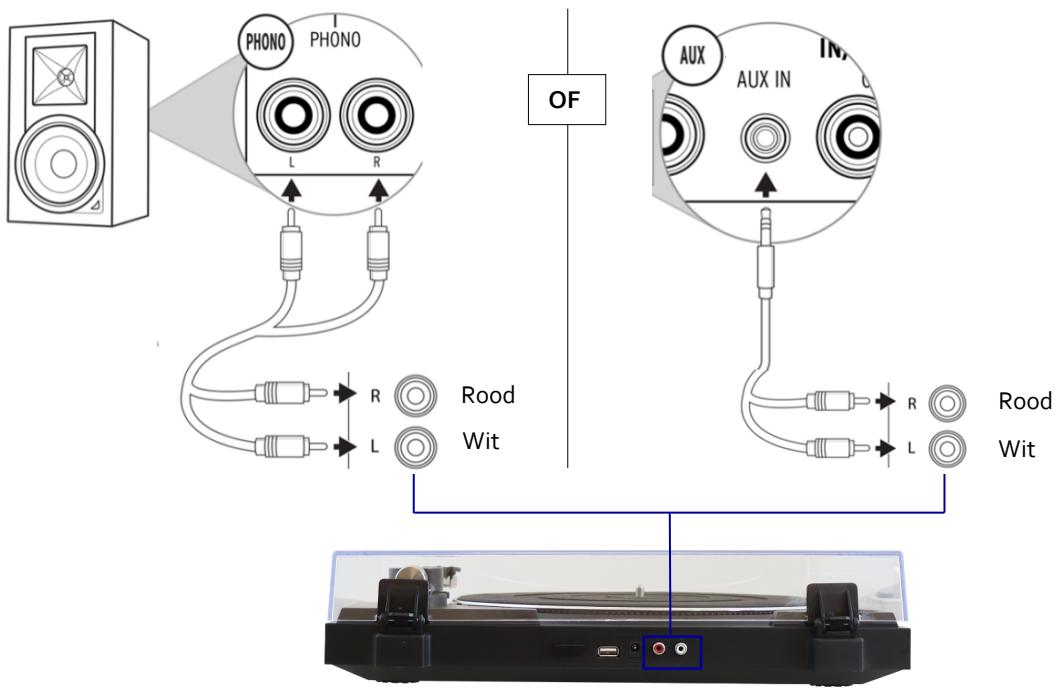

AANSLUITING

1. Sluit de meegeleverde audiokabel aan op de platenspeler en verrolgens op uw ingeschakelde luidspreker. Zorg dat de stekkers stevig in de aansluitingen zitten.

1. Sluit de netadapter aan op het toestel en steek verwolgens de stekker van de adapter in een stopcontact.

BEDIENING

Voorbereiding

1. Verwijder de bescherer van de naald.

• De naald kan na enigeijd versleten of beschadigd raken of vuil worden. Als dit het geval is, verrang het volledige pick-upelement. Om het pick-upelement te verrangen,(Intu online het Audio Technica AT 3600 L pick-upelement kopen.

• Ontgrendel de toonarm van de toonarmklem, in geval.Deze vastzit.

Toonarmklem

Toonarm vergrendeld

Toonarm ontgrendeld

1. Druk POWER omlaag en de LED brandt rood.

Knop omlaag: Inschakelen
Knop omhoog: Uitschakelen

1. Plaats een vinylplaat op het draaiplateau met het middengat op één lijn met de middenas.

Voor 45 TPM-platz, breng de meegeleverde 45 TPM-adapter aan op de middenas voordat u deplaat op het draia plateauu plaatst.

1. Druk op de 33 / 45 knop om de gewenste draaisnelheid van deplaat in te stellen.

Knop omhoog: 33 TPM
Knop omlaag: 45 TPM

Devinylplaat afspelen

1.Breng de hendel maar de omhoog positie om de toonarm omhoog te brengen.
2.Plaats de toonarm op de gewenste positie (groef) van deplaat.
3.Druk op START/STOP. Het draaiplateau start met draaien.
4.Breng de hendel maar de omlaag positie om de toonarm te lately zakken.
5.Regel het volume op uw extern audioapparaat.
6. Na het afspelen gaat de toonarm automatisch terug maar de toonarmsteun en stopt het draiaplateau verzolgens met draaien.

Het afspelen onderbreken

Druk op de OMHOOG/OMLAAG knop

om de naïd van de planta omhoog te brengen.

Het afsplen stoppen

Druk op REJECT. De toonarm gaat terug maar de toonarmsteun en het draiaplateau stopt met draaien.

Een ander deel van de plaat afspelen

1. Druktijdens het afspelen op de OMHOOG/OMLAAG knop

om de toonarm omhoog te brengen.

1. Breng de toonarm maar de gewenste positie.

2. Druk op de OMHOOG/OMLAAG knop.

3. De toonarm.gaat omlaag en deplaat worden afgespeeld.

OPMERKING:

Wonneer de stofkap zich is, druk Niet op de toonarm OMHOOG/OMLAAG knop om schade aan de toonarm door möglichk contact met de stofkap te vermijden.

Audiotracks opnemen

1. Verwijder het elastiek van het volledige pick-upelement.

Trek dit elastiek voorzichtig van het volledige pickupelement af.

• Dit elastiek dient voor het vastzetten van het volledige pick-upelement om schade door trillingijdens het transport te vermijden.

OPMERKING: Volg onderstaande stappen om op de juiste manier audiotracks af te spelen, anders zullen de eerste 2,5 seconden van de audiotrack ontbreken.

2 Breng de hendel omhoog om de pick-uparm van deplaat te verwijderen.

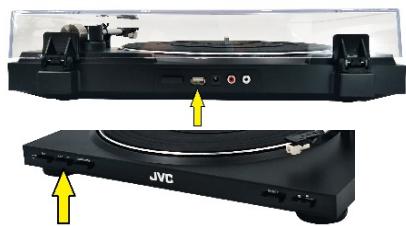

3 U kunt audiotracks van een vinylplaat opnemen door een USB-apparaat (niet meegeleverd) op de USB-poort van de platenspeler aan te sluiten.

4 Druk op REC en er worden automatisch audiobestanden gemaakt.
5 Na circa 2 seconden, laut de hendel zakken totdat de naald de groef op de staat raakt.

• De LED knippert korteijd snel en stopt verzolgens met knipperen.
  Tijdens het opnemen knippert de LED met regelmatige:tussenpozen.

6 Om de opname te stoppen, druk op REC.

• De LED stopt met knipperen.
• De opname worden op één track als een audiobestand opgenomen - de bestandsnaam za ALBUM_01, ALBUM_02 tot ALBUM_99+zijn.

OPMERKING: De track worden nicht in afzonderlijke liedjes opgesplitst.

Als u elk liedje als eén track wilt opnemen, herhaal bovenstaande stappen 1 tot 4 en druk verzolgens op REC wonneer een liedje is voltooid. Doe dit om alle gewenste liedjes die in het USB-apparaat+zijn gemaakt als eén audiobestand per liedje op te nemen.

TIPS VOOR BETERE PRESTATIES VAN DE PLATENSPELER

• Wees voorzichtig wanner u het deksel van platenspeler opent of sluit. Grijp deze bij het midden of aan beiden zijden vast.
• Raak het uiteinde van de naald Niet aan met uw vingers. Zorq dat de naald Niet tegen het draaiplateau of de opnamerand botst.
  Maak het uiteinde van de naald regelmatig schoon met een zachte borstel. Voer alleen voorwaartse bewegingen UIT.
• Veeg het deksel en de buitenkant van de platenspeler voorzichtig af met een zachte doek. Gebruik een beetje mild schoonmaakmiddel om de platenspeler schoon te make.
• Gebruik geen schurende of chemische schoonmaakmiddelen.

TECHNISCHE GEGEVENS

Vermogen: DC12V=1A

Aandrijvingsmethode: Riemaaandrijving
Snelheidsstanden: 33 en 45 TPM
USB-functie: USB-opnamefungtie

Afmetingen product (BxDxH): 398 × 359 × 95 ~mm

Netto gewicht product (kg): 2,8 kg

Deze marketing is aangebracht om aan te geben dat het apparaat conform de Europese richtlijnen inzake veiligheid en elektromagnetische compatibiliteit is.

Gelijkstroom

External stroomvoorziening

Bekendgemaakte informatatie	Waarde en precisie	Eenheid
Naam of handelsmerk van de fabrikant,handelsregisternummer en adres	Shenzhen Tianhangxing Electronics Co., Ltd.5/F, Building 10, Zhengzhong Industrial Park, QiaotouVillage, Fuyong Town, Baoan District, Shenzhen, Guangdong,P.R.China
Typeaanduiding:	THX-120100KDV
Voedingsspanning	100-240	V
Voedingsfrequentie	50/60	Hz
Uitgangsspanning	Gelijkstroom betreft 12,0	V
Uitgangsstroom	1,0	A
Uitgangsvermogen	12,0	W
Gemiddelde actieve efficiëntie	82.96	%
Efficiëntie bij lage belasting (10 %)	78.28	%
Energieverbruik in Niet-belastetetoestand	<0.1	W

Alleen voor gebruik binnenshuis

Positieve polariteit

Dit apparaat is dubbel geisoleerd en heeft geen aardaansluiting nodig.

VERWIJDERING

Als een verantwoordelijk develer hechten wij waarde aan het milieu. Daarom raden wij U aan om de correcte

verwijderingprocedure te volgen voor uw product, verpakkingsmaterialen, en indien van toepassing, accessoires en batterijen. Dit draagt bij tot de instandhouding van natuurlijke bronnen en zorgt ervoor dat de materialien gerecycleerd worden op een manier die de gezondheid en het milieu beschermt. U moet de wetten en regels volgens voor verwijdering. Elektrische afvalproducten en batterijen要去en afzonderlijk van het huishoudelijk afval verwijderd worden wanner het toestel het einde van de levensduur bereikt.

Neem contact op met de winkel waar U het product heeft gekocht en met hetplaatselijk bestuur ommeer te weten over het verwijdersen van afval en recyclage. De batterijnen要去en verwijderd worden bij uwplaatselijk recyclagepunt.

Raadpleeg de gebruiksaanwijzing om te weten hoe U de batterijen要去 verwijdenen voor afval. We bieden onsze excuses aan voor elk ongemak dat veroorzaakt worden doorkleine onregelmatigheden in deze gebruiksaanwijzing die zich kuren voordoen als het gevolg van productverbetering -en ontwikkeling.

Hotline Vanden Borre

De dienst na verkoop is bereikbaar van maandag tot zaterdag op +32 2334 oo oo, maandag tot zaterdag van o8.00 tot 18.00 ur.

We verontschuldigen ons voor enig ongemak veroorzaakt doorkleine inconsistencies in deze gebruikershandleiding, die kuren ontstaan door productverbetering of -ontwikkeling.

Dit product wordt exclusief gemaakt, gedistribueerd, onderhoden en gewaarborgd door Etablissements DARTY et Fils. "JVC" is het handelsmerk van JVCKENWOOD Corporation en wordt door Etablissements DARTY et Fils onder licentie gebruikt.

Indices

EU-Conformiteitsverklaring

Productbeschrijving:

Platenspeler met geintegreerde phono-voorversterker

Tocadiscos con preamplificador phono integrado

Gira-discos com pré-amplicíficator phono incorporado

Marque -

Brand/Merk/Marca:

JVC

Het hierboven beschreiben voorwerp is in overeenstemming met de desbetreffende

harmonisatiewetgeving van de Unie:
