Charly - Ventilator STADLERFORM - Gratis gebruiksaanwijzing en handleiding

GEBRUIKSAANWIJZING Charly STADLERFORM

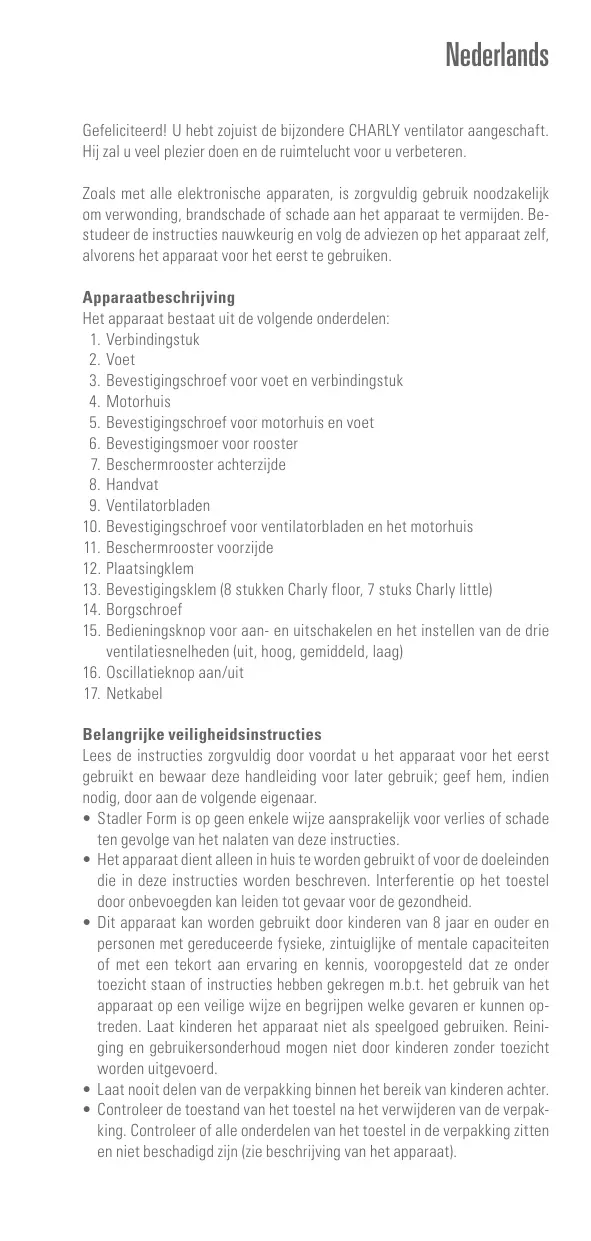

Gefeliciteerd! U hebt zojuist de bijzondere CHARLY ventilator aangeschaft. Hij zal u veel plezier doen en de ruimtelucht voor u verbeteren.

Zoals met alle elektronische apparaten, is zorgvuldig gebruikoodzakelijk om verwonding, brandschade of schade aan het apparaat te vermiiden. Bestudeer de instructies nauwkeurig en volg de adviezen op het apparaat zichl, alvorens het apparaat voor het eerst te gebruiken.

Apparaatbeschrijving

Het apparaat bestaat uit de volgende onderdelen:

1. Verbindingstuk
   2.Voet
2. Bevestigingschroef voor voet en verbindingstuk
3. Motorhuis
4. Bevestigingschroef voor motorhuis en voet
5. Bevestigingsmoer voor rooster
6. Beschermrooster anschterzijde
7. Handvat

8. Ventilatorbladen

9. Bevestigingschroef voor ventilatorbladen en het motorhuis

10. Beschermrooster voorzijde
11. Plaatsingklem
12. Bevestigingsklem (8 stukken Charly floor, 7 stuks Charly little)
13. Borgschoef
14. Bedieningsknop voor aan- en uitschakenen en het instellen van de drieventilatiesnelheden (uit, hoog, gemiddeld, laag)
15. Oscillatieknop aan/uit
    17.Netkabel

Belangrijke veiligheidsinstrukties

Lees de instructies zorgvuldig door Voordat u het apparaat voor het eerst gebruikt en bewaar deze handleiding voor later gebruik; geef hem, indien nodig, door aan de volgende eigenaar.

• Stadler Form is op geen enkele wijze aansprakelijk voor verlies of schaden ten gevolge van het nalaten van deze instructies.
• Het apparaat dient alleen in huis te worden gezrukt of voor de doeleinden die in deze instructies worden beschreven. Interferentie op het toestel door onbeveegden kan leiden tot gevaar voor de gezondheid.
• Dit apparaat kan worden gebruikt door kinderen van 8aar en ouder en personen met gereduceerde fysieke, zintuiglijke of mentale capacitieteen of met een tekort aan ervaring en kennis, vooropgesteld dat ze onder toezicht staan of instructies hebden gekregen m.b.t. het gebruik van het apparaat op een veilige wijze en begrijpen welke gevaren er+kunnen optreden. Laat kinderen het apparaat Niet als spelgoed gebruiken. Reinigung en gebruikersondoud mogen Niet door kinderen zonder toezicht worden uitgevoerd.
• Laat nooit delen van de verpakking binnen het bereik van kinderen anschter.

• Controller de toestand van het toestel na het verwijderen van de verpakking. Controller of alle onderdelen van het toestel in de verpakking zitten en Niet beschadigd zijn (zie beschrijving van het apparatus).

• Monteer het toestel in overeenstemming met de voorschriften voor de montage. Volg nauwgezet de instructies voor de montage en zorg ervoor dat alle schroeven stevig vastgedraaid zijn om schade en bevaren te voorkomen.

• Steek nooit voorwerpen in het rooster van de ventilator. Bedek het toestel Nietijdens het gebruik.
• Haal altiijd de stekker van het netsnoer uit het stopcontact voordat u het beschemrooster verwijdert.
• Sluit de kabel alleen op wisselstroom aan. Let op de spanningsgegevens op het apparatus.
• Gebruik geen beschadigde verlangkabels.
• De netkabel mag Niet over scherpe kanten—heen worden getrokken of worden vastgeklemd.
• De stekker mag nooit aan de netkabel of met natte handen uit de contact-doos worden getrokken.
• Deze apparaat mag nicht bij een ligbad, een douche of een zwembad worden gebruikt (minimumafstand van 3m aanhouden). Plaats het apparaat zo dat personen het apparaat vanaf de rand van het ligbad Niet kunnen aanraken.
• Plaats het apparaat Niet in de buurt van een warmtebron. De netkabel mag Niet aanrechtstreekse hittewerking (bijv. heet fornuisplaat, open vlammen, hare strijkzool of kachel) worden bloatgesteld, netkabel gegen olie beschermen.
• Let erop dat het apparaat bij het gebruik een goede stabiliteit heeft en men Niet over de netkabel kan struikelen.
• Het apparaat is Niet gegen spattend water beschermd.
• Uitsluitend voor gezruik binnenshuis.
• Het apparaat Niet buitenshuis opbergen.
• Het apparaat op een droge en voor kinderen Niet toegankelijkkeplaats bewaren (inpakken).
• Als de voedingskabel is beschadigd,要去 het worden verrangen door de fabrikant, servicevertegenwoordiging van de fabrikant of dergelijke gekwalificeerde Personen om gevaarlijke situatuies te voorkomen.
  Vór willekeurig onderhoud of reiniging en na elk gebruik, dient u het apparaatuit te schakelen en de voedingskabel uit het stopcontact te halen.
• Reparaties aan het toestel dienen te worden verricht door een erkende reparateur.

Montage (zie pagina 2 en 3)

Opgelet: Het beschermrooster moet voór het inschakenen van het toestel behoorlijk worden gesloten om schade of bevaren te voorkomen. Zorg ervoor dat alle schroeven en borgmoeren stevig zijn vastgedraaid. Steek alleen de stekker van het netsnoer in het stopcontact nadat de montage is voltooid.

A. Verwijder de bevestigingschroef (3) aan de onderijde van het verbindstuk (1). Steek het verbindingstuk (1) in de voet (2) en zet het vast met de bevestigingschroef voor de voet en het verbindstuk (3).
B. Draai de bevestigingschroef (5) op het verbindingstuk (1) los. Plaats het motorhuis (4) op het verbindingstuk (1) enzet het vast met de bevestigingschroef voor het motorhuis en voet (5).
C. Verwijder de bevestigingsmoer voor het rooster (6) van het motorhuis (4) enplaats het beschemrooster voor dechterzijde (7) op het motorhuis (4). Zorg bij hetplaatsen ervoor dat het handvat (8) op het beschemroos

ter voor dechterzijde (7) aan de bovenzijde is geplaatst. Schroef nu de bevestigingsmoer voor het rooster (6) terug op het motorhuis (4) om het beschemrooster voor dechterzijde (7) in positie vast te zetten.

D. Bevestig de ventilatorbladen (9) op het motorhuis (4) en zet ze vast met de bevestigingschroef voor de ventilatorbladen en het motorhuis (10) (losjes bevestigd gegen het ventilatorblad). Draai de schroef vast om de ventilatorbladen (9) vast te zetten.
E. Plaats het beschemrooster voor de Voorzijde (11) op het beschemrooster voor dechterzijde (7). Daar bij moet ervoor gezorgd worden dat deplaatsingklem (12) op het beschemrooster voor de voorzijde op het beschemrooster voor dechterzijde is gemonteerd zoals weergegeven in de afbeelding op pagina 2-3. Sluit de twee roovers door de 8 bevestigingsklemmen (13) (of 7 in het geval van Charly little) vast te zetten. Zorg ervoor dat alle bevestigingsklemmen (13) zijn bevestigd.
F. Bevestig de twee roosters (7 en 11) met de borgschoef (14).

Ingebruikname / bediening

1. Plaats Charly op de gewenste plek op een platte bodem. Sluit de netkabel (17) op het apparaat aan en steek de adapter in een geschikt stopcontact.
2. De Charly ventilator met de bedieningsknop (15) aanzetten en de gewenste snugheid instellen (standen 1-3, van een aangenaam briesje tot krachtige circulatie).
3. Duw de oscillatieknop (16) omlaag om het oscilleren in te schakelen en trek de oscillatieknop omhoog om het oscilleren uit te schakelen.
4. De richting van de luchtstroom kan in 4 standen worden ingesteld. Door zorgvuldig het motorhuis (4) op en neer te bewegen, kan de richting worden aangepast (klikgeluid).

Reiniging

Vór willekeurig onderhoud of reiniging en na elk gebruik, schakel het apparaat UIT en haal de netkabel (17) UIT het stopcontact.

Let op: het apparaat nooit in water onderdompelen (kortsluitingsgevaar).

• De buitenkant met een vochtige doek schoonwrijven en daarna goed drogen.
• Voor het reinigen van de ventilatorbladen, verwijder de borgschroef (14), maar alle bevestigingsklemmen (13) los en verwijder voorzichtig het beschemrooster voor de voorzijde (11). U kunt nu de ventilatorbladen (9) met een vochtige doek schoonvegen en daarna goed afdrogen. Na het reinigen,plaats het beschemrooster voor de voorzijde (11) op het toestel terug (plaats de plaatsingklem aan de bovenzijde: 12), zet alle bevestigingsklemmen (13) vast en zet bevestigingschroef (14) strak vast.

Reparaties

• Reparacies aan het toestel dienen te worden verricht door een erkende reparateur. Als onbevoegden interferentie hebben gemaakt op het toestel, dan vervalt de garantie evenals de aansprakelijkheid van Stadler Form.
• Zet het toestel nooit aan wanner de adapter of de stop beschadigd is, nadat het defect is geweest, het gevalen is of op een andere manier is beschadigd. (barsten/onderbrekingen in het omhulsel).

• Duw geen voorwerp in het toestel. Haal het zuiveringssystemen Niet uit elkaar.

• Als het toestel Niet te repareren is, kaak het dan onmiddelijk on-bruikbaar en geef het af op het inzamelingspunt.

Verwijdering

De Europese richtlijn 2012 / 19 / EG inzake Afval van Elektrische en Elektronische Apparatuur (AEEA), vereist dat oude elektrische huishoudapparaten Niet in de normale gemeentelijk ongesorteerde afvalstroomogens worden weggegoood. Oude apparaten要去en apart worden ingezameld om recycling en hergebruik van de materialien daarin te optimaliseren en de gevolgen op het milieu en de volksgezondheid te verminderen. Het symbool met de doorgekruiste "vuilnisbak op wieltjes" op het product, herinnert u

aan uw verplichting, dat het toestel bij verwijdering gescheden ingezameld moet worden. Consumen loemen contact opnemen met hun lokale autoriteit of verkoper voor informatie betreffende de juiste verwijdering van hun oude toestel.

Specifications

Nominale spanning

230V/50Hz

Nominale vermogen

(breedte x hoogte x diepte)

Gewicht

Charly floor 4.5kg , Charly little 3.5kg

Geluidsdrempel

Charly floor < 56dB(A) , Charly little < 52dB(A)

EU- verordering

CE/AEEA/RoHS/EAC

De inhoud van deze gebruiksaanwijzing kan zonder voorafgaand bericht worden gewijzigd

Deze omvat constructie-, productie- en materiaalfouten. Uitgesloten zijn alle slijtageonderdelen en onoordeelkundig gebruik, plus gevolgschade door onvoldoende schoonmaken en/of ontkalken van het apparaat.

2 Års garanti
