MANUALE UTENTE Charly STADLERFORM

Istruzioni per l'uso

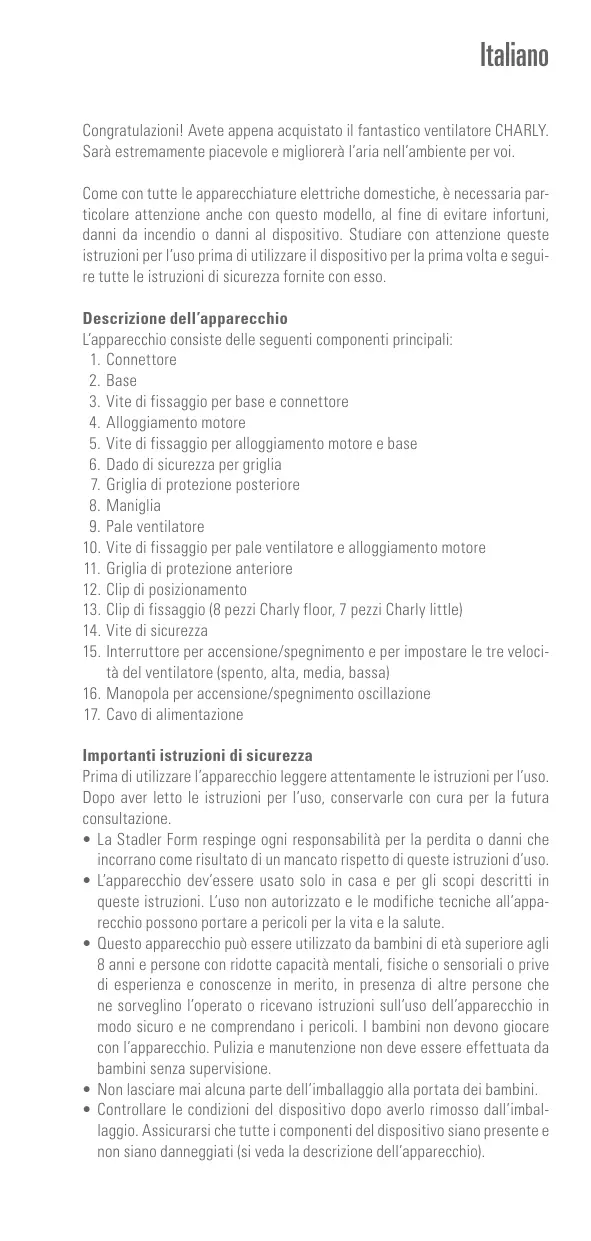

Congratulations! Avete appena acquistato il fantastico ventilatore CHARLY. Sarà estremamente piacevole e migliorera l'aria nell'ambiente per voi.

Come con tutte le apparecchiature elettriche domestiche, è necessaria particolare attenzioneanche con questo modello, al fine di evitare infortuni, danni da incendio o danni al dispositorio. Studiare conattenzione queste istruzioni per l'uso prima di utilizzare il dispositorio per la prima volta e seguire tutte le istruzioni di sicurezza fornite conesso.

Descrizione dell'apparecchio

L'apparecchio consiste delle seguenti componenti principali:

1. Connettore
2. Base
3. Vite di fissaggio per base e connettore
4. Alloggiamento motore
5. Vite di fissaggio per alloggamento motore e base
6. Dado di sicurezza per griglia
7. Griglia di protezione posteriore
8. Maniglia

9. Pale ventilatore

10. Vite di fissaggio per pale ventilatore e alloggiamento motore

11. Griglia di protezione anteriore
12. Clip di posizionamento
13. Clip di fissaggio (8 pezzi Charly floor, 7 pezzi Charly little)
14. Vite di sicurezza
15. Interruttore per accensione/spegnimento e per impostare le tre velocità del ventilatore (spento, alta, media, Bassa)
16. Manopola per accensione/spegnimento oscillazione
17. Cavo di alimentazione

Importantiistruzioni di sicurezza

Prima di utilizzare l'apparecchio leggere attendamente le istruzioni per l'uso. Dopo aver fatto le istruzioni per l'uso, conservarle con cura per la futura consultrazione.

• La Stadler Form respinge agli responsabilità per la perdita o danni che incorrano come risultato di un mancato rispetto di queste istruzioni d'uso.
• L'apparecchio dev'essere usato solo in casa e per gli scopi descritti in queste istruzioni. L'uso non autorizzato e le modifiche tecniche all'apparecchio posso: portare a pericoli per la vita e la salute.
• Questo apparecchio più essere utilizzato da bambini di età superiore agli 8 anni e persone con ridotte capacité mentali, fisiche o sensoriali o privile di esperienza e conoscenze in merito, in presenza di altre personne che ne sorveglino l'operao o ricevano istruzioni sull'uso dell'apparecchio in modo sicuro e ne comprendano i pericoli. I bambini non devono giocare con l'apparecchio. Pulizia e manutenzione non delve essere effettuata da bambini alla supervisione.
• Non lasciare mai alcuna parte dell'imballaggio alla portata dei bambini.

• Controllare le condizioni del dispositivo dopo averlo rimioso dall'imballaggio. Assicurarsi che tutte i componenti del dispositivo siano presente e non siano danneggiati (si veda la descrizione dell'apparecchio).

• Montare il disposivo seconde le istruzioni per il montaggio. Seguire esattamente le istruzioni per il montaggio e assicurare che tutte le viti siano strette fermamente per evitare danni e pericolli.

• Non insere oggetti nella griglia della ventilatore. Non copire il dispositivo durante il funzionamento.
• Scollegare sempre il cavo di alimentazione alla presa prima di rimuover la griglia di protezione.
• Collegate il cavo solo alla corrente alternata. Rispetto le informazioni sul voltaggio riportate sull'apparecchio.
  Nonutilizzate prolonghe danneggiate.
• Non fate scorrere il cavo su bordi taglienti ed assicuratevi che non riman-ga incastrato.
• Non tirate il cavo alla presa con mani umide o afferrando il cavo stesso.
• Non'utilizzate quello apparecchio nelle immeditate vicinanze di una vasca, una doccia o una piscina (rispettate una distanza minima di 3m ). Posizione l'apparecchio in modo che una persona dentro la vasca non possa toccare l'apparecchio.
• Non posizionate l'apparecchio vicino ad una sorgente di calore. Non sottomone il cavo di alimentazione al calore diretto (come piastre, fiamme libere, ferri da stiro caldi o caloriferi per esempio). Proteggete i cavi di alimentazione dall'olio.
• Fate in modo che l'apparecchio sia posizionato appropriamente per assicurare una Buona stabilità durante il suo funzionamento ed assicuratevi che nessuno possa inciampare sul cavo.
  L'apparecchio non è impermeabilizzato.
• Solo per uso interno.
  Non conservare quello apparecchio all'esterno.
• Riponete l'apparecchio in un luogo asciutto inaccessibile ai bambini (ri-mettete l'apparecchio nella confezione).
• Se il cavo è danneggiato, farlo sostituire da un produttore, dall'assistenza o da personale qualificato per evitare pericoli.
• Prima di effettuare interventi di manutenzione, pulizia e loro utilizzo, spegnere il disposativo e scollegare il cavo di alimentazione nella presa di corrente.
• Le riparazioniagliapparecchi elettrici devonoessereeffettuate solo da tecnici elettriciastiquificati.

Montaggio (si vedapag.2e3)

Attenzione: La griglia di protezione deve essere chiusa correttamente prima di accendere il dispositivo in modo da evitare danni o pericioli. Assicurarsi che tutte le viti e i dadi di sicurezza siano stretti fermamente. Collegare il cavo di alimentazione alla presa una volta che il montaggio è completato.

A. Rimuovere la vite di fissaggio (3) sul lato inferiore del connettore (1). Inserire connettore (1) nella base (2) e fissare con la vite di fissaggio per base e connettore (3).
B. Svitare la vite di fissaggio (5) sul connettore (1). Posizione l'alloggiamo-mento del motore (4) sul connettore (1) e assicurarlo con la vite di fissaggio per alloggiamo motore e base (5).
C. Rimuovere il dato di sicurezza della griglia (6) dall'alloggiamento del motore (4) e posizionare la griglia di protezione posteriore (7) sull'alloggiamento motore (4). Quando posizionato, assicurarsi che la maniglia (8) sulla griglia di protezione posteriore (7) sa in alto. Ora avvitare nuova

mente il dato di sicurezza della griglia (6) sull'alloggiamento del motore (4) in modo da fissare la griglia di protezione posteriori (7) in posizione.

D. Fissare le pale della ventilatore (9) all'alloggiamo del motore (4) e assicurare in posizione con la vite di fissaggio per pale ventilatore e alloggiamo motore (10) (fissata allentata alla pala della ventilatore). Stringere la vite per assicurare le pale della ventilatore (9).
E. Posizione la griglia di protezione anteriore (11) sulla griglia di protezione anteriore (7). Nel fare ciò,fare attenzione ad assicurare che la clip di posizionamento (12) sulla griglia di protezione anteriore si adatti alla griglia di protezione posteriore come sostrato nell'imagine a pag. 2-3. Chiudere le due griglie stringendo le 8 clip di fissaggio (13) (o 7 nel caso di Charly little). Assicurare che tutte le clip di fissaggio (13) siano serrate.
F. Assicurare le due griglie (7 e 11) con la vite di sicurezza (14).

Impostazione / Utilizzo

1. Posizione Charly nella posizione desiderata su una superficie piana. Collegate il cavo di alimentazione (17) all'unità ed inserte la spina in una presa adatta.
2. Accendete il ventilatore Charly con il interruptatore (15) e impostate la velocità desiderata (posizioni da 1 a 3: da brezza leggera a circolazione potente).
3. Premere la manopola di oscillazione (16) verso il basso per attivare l'oscillazione e tirare la manopola di oscillazione verso l'alto per disattivare l'oscillazione.
4. La direzione del flusso dell'aria può essere impostata in 4 posizioni. Spostando conattenzione l'alloggamento del motore (4) in alto e in basso, è possibile regolare la direzione (si sente un cli).

Pulizia

Prima di effettuare interventi di manutenzione, pulizia e dato agli utilizzato, spegnere il disposativo e scollegare il cavo di alimentazione (17) alla presa di corrente.

Attenzione: Non immergete mai l'unità in acqua (pericolò di corto circuito).

• Per pulire l'esterno, passatelo con un panno umido e quando asciugatelo bene.
• Per pulire le pale della ventilatore, rimuovere la vite di sicurezza (14), svitare tutte le clip di fissaggio (13) ed estrarre con attenzione la griglia di protezione anteriore (11). Ora è possible pulire le pale della ventilatore (9) con un panno umido e asciugare bene. Dop o aver pulito, ripositionare la griglia di protezione anteriore (11) sul disposivo (posizione la clip di posizionamento superiore: 12), stringere tutte le clip di fissaggio (13) e serrare saldamente la vite di sicurezza (14).

Riparazione

• Le riparazioniagliapparecchi elettrici devonoessere effettuate solo da tecnici elettriciastiquificati. Se vengono effettuattariparazioni impropriere, la garanzia vieneannullataeututelresponsabilita sono rifiutate.

• Non utilizzate mai l'apparecchio se l'alimentatore o la spina sono danneggiati, dopo un malfunzionamento, se è stato fatto cadere o è stato danneggiato in qualunque altri modo (rotture/crepe nelle'involucro).
  Non spingete oggetti nell'apparecchio.

• Se l'apparecchio è irreparabile, rendetelo inutilizzabile immediamente e consegnatelo al punto di raccolta appropriato.

Smaltimento

La Direttiva Europea 2012 / 19 / CE sullo Smaltimento dei rifiuti elettrici ed elettronici (WEEE) prevede che i dispositivi elettrici domestici usati non devono essere smaltiti nelle discariche uomini di rifiuti indifferenziate. I dispositivi usati devono essere raccolti separatamente in modo da ottimizzare il recupero e il riciclaggio dei materiali inassi contuteni e ridurre l'impatto sulla salute e sull'ambiente. Il symbolo del "cestino con ruote" barrato

sul prodotto ricorda l'obbligo di smaltire il dispositivo mediante ragcolla differenziata. I consumatori devono contattare le autorità locali o il rivenditore per informazioni relative al corretto smaltimento di dispositivi usati.

Specifiche

Tensione nominale

230V/50Hz

Potenza assorbita

(larghezza x altezza x profondità)

Peso

Charly floor 4.5kg , Charly little 3.5kg

Rumorosità

Charly floor < 56dB(A) , Charly little < 52dB(A)

Conformecconi

regolamenti UE

CE/WEEE/RoHS/EAC

Tutti i diritti relativi a qualsiasi modifica tecnica sono riservati

Questagaranziacopredifettidcostruzione,di produzioneedmaterialle.Tuttle le partidi abrasione sono esclude e altresi l'uso o la manutenzione inappropriata dovuti alla mancanza di pulizia e/o disincrostazione dell'apparecchio.

2 años de garantía
