Charly - Ventilator STADLERFORM - Kostenlose Bedienungsanleitung

BEDIENUNGSANLEITUNG Charly STADLERFORM

Share your feedback about Charly on:
Teilen Sie Ihr Feedback von Charly auf:
Partagez votre commentaire sur Charly :
www.stadlerform.com/Charly-little
www.stadlerform.com/Charly-floor

For frequently asked questions go to:
Für halten gestellte Fragen besuchen Sie:
Trouvez la foire aux questions sur :
www.stadlerform.com/Charly-little/support
www.stadlerform.com/Charly-floor/support

PDF

Download instruction manual: Bedienungsanleitung hier herunterladen: Telechargez le mode d'emploi : www.stadlerform.com/Charly-little/manual www.stadlerform.com/Charly-floor/manual

Watch the video of Charly:
Schauen Sie sich das Video zu Charly an:
Regardez la video du Charly :
www.stadlerform.com/Charly-little/video
www.stadlerform.com/Charly-floor/video

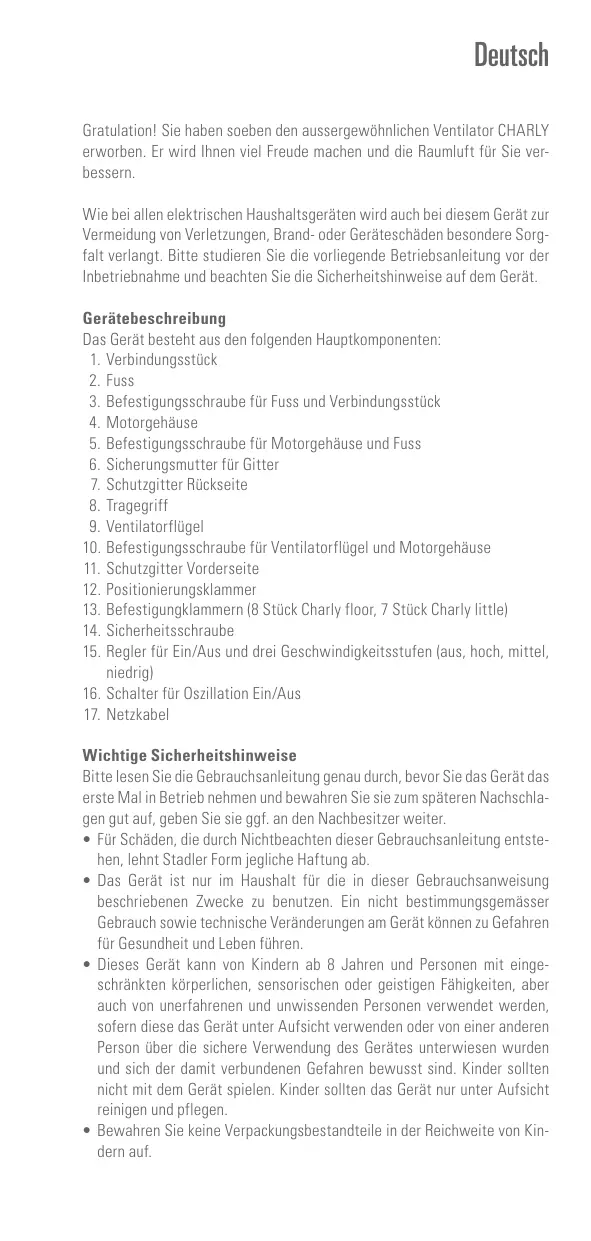

Gratulation! Sie haben soeben den aussergewöhnlichen Ventilator CHARLY erworben. Er wird Ohnen viel Freude machen und die Raumluft für Sie verbessern.

Wie bei allen elektrischen Haushaltsgeräten wird auch bei thisem Gerät zur Vermeidung von Verletzungen, Brand- oder Geräteschäden besondere Sorgfalt verlangt.itte studieren Sie die vorliegende Betriebsanleitung vor der Inbetriebnahme und beachten Sie die Sicherheitshinweise auf dem Gerät.

Gerätebeschreibung

Das Gerät besteht aus den folgenden Hauptkomponenten:

1. Verbindungsstück
2. Fuss
3. Befestigungsschraube für Fuss und Verbindungsstück
4. Motorgehause
5. Befestigungsschraube für Motorgehäuse und Fuss
6. Sicherungsmutter für Gitter
7. Schutzgitter Rückseite
8. Tragegriff
9. Ventilatorflügel
10. Befestigungsschraube für Ventilatorflügel und Motorgehäuse
11. Schutzgitter Vorderseite
12. Positionierungsklammer
13. Befestigungklammern (8 Stück Charly floor, 7 Stück Charly little)
14. Sicherheitsschraube
15. Regler für Ein/Aus und drei Geschwindigkeitsstufen (aus, hoch, mittel, niedrig)
16. Schalter fur Oszillation Ein/Aus
    17.Netzkabel

Wichtige Sicherheitschinweise

Bitte lessen Sie die Gebrauchsanleitung genau durch, bevor Sie das Gerät das erste Mal in Betriebnehmen und bewahren Sie sie zum späteren Nachschlagen gut auf, geben Sie sie ggf. an den Nachbesitzer weiter.

• Für Schäden, die durch Nichtbeachten dieser Gebrauchsanleitung entstehen, lehtn Stadler Form jegliche Haftung ab.
• Das Gerät ist nur im Haushalt für die in dieser Gebrauchsanweisung beschrieben Zwecke zu benutzen. Ein nicht bestimmungsgemäßer Gebrauch sowie technische Veränderungen am Gerät können zu Gefahren für Gesundheit und Leben führen.
• Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschrankten körperlichen, sensorischen oder geistigen Fähigkeiten, aber auch von unerfahrenen und unwissenschaftenden Personen verwendet werden, sofern diese das Gerät unter Aufsicht verwenden oder von einer anderen Person über die sichere Verwendung des Gerätes unterwiesen wurden und sich der damit verbundenen Gefahren bewusst sind. Kinder sollenn nicht mit dem Gerät speien. Kinder sollen den das Gerät nur unter Aufsicht reinigen und pflegen.

• Bewahren Sie keine Verpackungsbestandteile in der Reichweite von Kindern auf.

• Überprüfen Sie den Zustand des Geräts, nach dem Sie es aus der Verpackung genommen haben. Stellen Sie safer, dass alle Bestandteile komplett und in einwandfreiem Zustand sind (siehe Gerätebeschreibung).

• Montieren Sie das Gerät gemäss Montageanleitung. Folgen Sie exakt der Montageanleitung und stellen Sie safer, dass alle Schrauben fest angezogen sind, um Schäden und Gefahren zu vermeiden.
• Stecken Sie keine Gegenstände in das Gitter des Geräts. Das Gerät während des Betriebs nicht abdecken.
• Stellen Sie sicher, dass das Netzkabel von der Steckdose getrennt ist, bevor Sie das Schutzgitter entfernen.
• Schliessen Sie das Kabel nur an Wechselstrom an. Achten Sie auf die Spannungsangaben auf dem Gerät.
• Keine beschädigten Verlängerungskabel verwenden.
• Das Netzkabel nicht über scharfe Kanten ziehen oder einkommen.
• Den Stecker nie am Netzkabel oder mit nassen Händen aus der Steckdoseziehen.
• Das Gerät nicht in unmittelbarer Höhe einer Badewanne, einer Dusche oder eines Schwimmbeckens benutzen (Mindestabstand von 3 m einhalten). Gerät so aufstellen, dass Personen das Gerät von der Badewanne aus nicht berühren können.
• Gerät nicht in der Nähe einer Wärmequelle aufstellen. Das Netzkabel keiner direkten Hitzeinwirkung (wie z.B. heisse Herdplatte, offene Flammen, heisse Bügelsohle oder Heizöfen) aussetzen. Netzkabel vor Öl schützen.
• Darauf achten, dass das Gerät beim Betrieb eine gute Standfestigkeit besitzt und nicht über das Netzkabel gestolpert werden kann.
• Das Gerät ist nicht spritzwassergeschützt.
• Das Gerät ist nur zur Verwendung in Innenräumen geeignet.
• Das Gerät nicht im Freien aufbewahren.
• Das Gerät an einem trockenen und für Kinder unzugänglichen Ort aufbewahren (einpacken).
• Wenn das Netzkabel beschädigt ist, muss es vom Hersteller oder in einer vom Hersteller zugelassenen Werkstatt oder vonählich qualifizierten Personen ersetzt werden, um Gefahren zu vermeiden.
• Vor jeder Wartung, Reinigung und nach jedem Gebrauch das Gerät ausschalten und das Netzkabel von der Steckdose trennen.
• Reparaturen an Elektrogeräten)dürfen nur von instruierten Fachkräften durchgeführt werden.

Montage (siehe Seite 2 und 3)

Achtung: Das Schutzgitter muss vor Inbetriebnahme des Gerätes einwandfrei verschlossen sein, um Schäden und Gefahren zu vermeiden. Stellen Sie safer, dass alle Schrauben und Sicherungsmuttern fest angezogen sind. Schliessen Sie das Netzkabel erst nach Beendigung der Montage an die Steckdose an.

A. Entfernen Sie die Befestigungsschaube (3) unter am Verbindungsstück (1). Stecken Sie das Verbindungsstück (1) in den Fuss (2) und fixieren es mit der Befestigungsschaube (3).
B. Losen Sie die Befestigungsschraube (5) am Verbindungsstück (1). Stecken Sie das Motorgehäuse (4) auf das Verbindungsstück (1) und fixieren es mit der Befestigungsschraube (5).

C. Entfernen Sie die Sicherungsmutter (6) vom Motorgehäuse (4) und stcken Sie das Schutzgitter Rückseite (7) auf das Motorgehäuse (4). Achten Sie bei der Positionierung darauf, dass der Tragegriff (8) am Schutzgitter (7) oben ist. Schrauben Sie nun die Sicherungsmutter (6) wieder an das Motorgehäuse (4) um das Schutzgitter (7) zu fixieren.
D. Fugen Sie die Ventilatorflügel (9) auf das Motorghäuse (4) und fixieren es mit der Befestigungsschraube (10) (lose am Ventilatorflügel befestigt). Ziehen Sie die Schraube fest, um die Ventilatorflügel (9) zu sichern.
E. Stecken Sie das Schutzgitter Vorderseite (11) auf das Schutzgitter Rückseite (7). Achten Sie damit darauf, dass die Positionierungsklammer (12) am vorderen Schutzgitter gemäß Abbildung Seite 2-3 am Schutzgitter Rückseite einhängen. Fixieren Sie die zwei Schutzgitter durch schliessen der 8 Befestigungklammern (13), resp. 7 bei Charly little. Stellen Sie sicher, dass alle Klammern (13) geschlossen sind.
F. Befestigen Sie die zwei Schutzgitter (7 und 11) mit der Sicherheits-schraube (14).

Inbetriebnahme / Bedienung

1. Stellen Sie Charly an den gewünschten Platz auf einen flachen Untergrund. Schliessen Sie das Netzkabel (17) an eine geeignete Steckdose an.
2. Charly am Regler (15) einschalten und gewünschte Drehzahl (Stufe 1-3 von Brise bis viel Wind) einstehen.
3. Drücken Sie den Schalter für die Oszillation (16) nach unten, um die Oszillation einzuschalten. Ziehen Sie den Schalter nach oben, um die Oszillation auszuschalten.
4. Die Richtung des Luftstroms kann in 4 Positionen eingestellt werden. Durch vorsichtigiges Bewegen des Motorgehäuses (4) nach oben und unten, kann die Richtung angepasst werden (Klick-Gerausch).

Reinigung

Vor jeder Wartung, Reinigung und nach jedem Gebrauch das Gerät ausschalten und das Netzkabel (17) von der Steckdose trennen.

Achtung: Das Gerät nie ins Wasser tauchen (Kurzschlussgefahr).

• Zur äusseren Reinigung mit einem feuchten Lappen abreiben und danach gut trocknen.
• Zur Reinigung der Ventilatorflügel entfernen Sie die Sicherheitsschraube (14), öffnen alle Befestigungsklammern (13) und haben das Schutzgitter Vorderseite (11) vorsichtig ab. Nun konnen Sie die Ventilatorflügel (9) mit einem feuchten Lappen abreiben und danach gut trocknen. Nach der Reinigung stecken Sie das Schutzgitter (11) wieder auf das Gerät (Positionierungsklammer oben einhängen: 12), schliessen alle Befestigungsklammern (13) und schrauben die Sicherheitsschraube (14) fest.

Reparaturen

• Reparaturen an Elektrogeräten (Wechseln des Netzkabels) * d funnur von instruierten Fachkräften durchgefuhrt werden. Bei unsachgemassen Reparaturen erlischt die Garantie und jegliche Haftung wird abgeleht.

• Nehmen Sie das Gerät nicht in Betrieb, wenn ein Kabel oder Stecker beschädigt ist, nach Fehlfunktionen des Gerätes, wenn diese heruntergefallen ist oder auf eine andere Art beschädigt wurde (Risse/Brüche am Gehäuse).

• Nicht mit irgendwelchen Gegenständen in das Gerät eindringen.

• Ausgedientes Gerät sofort unbrauchbar machen (Netzkabel durchtrennen) und bei der davon vorgesehenen Sammelstelle abgaben.

Entsorgung

Die europäische Richtlinie 2012 / 19 / CE über Elektro- und Elektronik-Altgeräte (WEEE) verlangt, dass elektrische Haushaltsgeräte nicht über den Restmüll oder sonstigen Haushaltsabfall entsorgt werden dürfen, sondern an Sammelpunkten für das Recycling von elektrischen und elektronischen Geräten abgegeben werden müssen. So können die Verwertung der enthaltenen Materialien optimiert und ihre Auswirkungen auf die menschliche Ge

sundheit und die Umwelt reduziert werden. Das durchgestrichene Abfalltonnensymbol auf dem Produkt erinnert Sie an diese Verpflichtung.itte fragen Si bei ihrer Gemeindeverwaltung nach der zuständigen Entsorgungsstelle.

Technische Daten

Nennspannung 230V / 50Hz

Nennleistung Charly floor 36-60W

(Breite x Höhe x Tiefe)

Gewicht Charly floor 4.5kg ,Charly little 3.5kg

Schalldruckpegel Charly floor < 56dB(A) ,Charly little < 52dB(A)

Erfüllt EU-Vorschrift CE / WEEE / RoHS / EAC

Technische Änderungen vorbehalten

Apparatetbestaraffolgende hoveddele:

These umfasst Konstruktions-, Produktions-, sowie Materialfehler. Ausgenommen sind ähnliche Verschleissteile und unsachgemäße Benutzung, sowie Folgeschäden durch mangelnde Reinigung und/oder Entkalkung des Gerätes.

Garantie 2 ans
