GEBRUIKSAANWIJZING DKE66 BOSCH

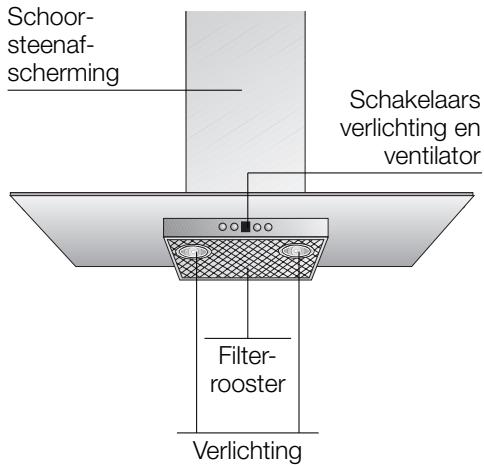

Beschrijving van het apparatusat

Gebruiksmogelijkkheden

Gebruik met luchtafvoer:

De ventilator van de afzuiigkap zuigt de keukenwasem aan en leidt deze via het vetfilter maar buiten.
Het vetfilter neemt de vaste bestanddelen van de keukenwasm op.
De keuken blijft in grote mate vrij van vet en reuk.

Als de wasemafzuigkap worden gebruikt met luchtafvoer en tegelijkertijd schoorsteenafhankelijke stockinstallaties worden gebruikt (zoals gas-, olie- of kolenstookapparaten, geisers, warmwaterbereidingsapparaten) moet voor voldoende aanvoer van lucht worden gezorgd, die nodig is voor de verbranding.

Gebruik zonder gevaar is möglich als de onderdruk van 4 Pa (0,04 mbar) in de opstellingsruimte van de stookinstallatie nicht worden overschreten.

Gebruiksmogelijkheden

Dit kan men bereiken wanner er door Niet-afsuitbare openingsen, bijv. in deuren, ramen en d.m.v. luchtaanvoer/- luchtafvoersleuven in de muur of door andere technische maatregelen, zoals wederzijdse vergrendeling e.d., verbrandingslucht kan toestromen.

Wonneer er onvoldoende lustcht worden aangevoerd, bestaat er vergiftigingsgevaar door terugbezogen verbrandingsgassen.

Alleen een muurkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aanhonden van de grenswaarde.

Opmerking: bij de beoordeling要去xtijd de complete ventilatie van de woning in acht worden genomen. Bij het gebruik van kookapparatuur, bijvoorbeeld kookplateau en gasfornuis, worden deze regel Niet toegepast.

Als de wasemafzuiigkap worden gebruikt met luchtcirculatie en koolstofffilter is het gebruik zonder beperking möglichk.

Gebruik met circulatielucht:

Hieroe moet een koolstofffilter worden ingebouwd (zie Filter en onderhoud).
De complete montageset en de reservefilters zich verwkrijgbaar bij de vakhandel.
De desbeteffende toebehorennummers vindt u achterin deze gebruiksaanwijzing.
De ventilator van de wasemafzuiqkap zuigt de keukendamp aan en leidtdezedoor het vetfilter en het koolstofffilter gereinigd'erug maar de keuken.
Het vetfilter neemt de vettige bestand-delen van de keukendamp op.
Het koolstofffilterbindt de reukstoffen.

Als er geen koolstofffilter worden gemonteerd, worden de reukstoffen in de keukendamp Niet gebonden.

Belangrijke aanwijzingen:

Deze gebruiksaanwijzing geldt voor verzischillende uitvoeringen van het apparaat. Het is möglichk dat er een aantal kenmerken worden beschreiben die Niet van toepassing+zijn op uw apparaat.
Deze afzuigkap voldoet aan de geldende veiligheidsvoorschriften.

Reparaties mogen uitsluitend worden uitgevoerd door een vakman.

Door ondeskundige reparations können aanzienlijke gezaren voor de gebruiker ontstaan.

Indien het apparaat beschadigd is, mag u het Niet in gebruik nemen.
Aansluiting en ingebruikneming mogen alleen door een vakman worden uitgevoerd.
Als de aansluitkabel van dit apparaat beschadigd raakt, moet deze worden verrangen door de fabrikant, diens klantenservice of een andere gekwalificeerdevakman, om gevaren te voorkomen.
Verpakkingsmaterial volgens de voorschriften afvoeren (zie het montagevoorschrift).
Deze afzigkap mag is uitsluitend bedoeld voor huishoudelijk gebruik.
Aflzugkapuitsluitend met ingeschroefde lampen gebruiken.
Defecte lampen dienen onmiddelijk verzangen te worden om overbelasting van de overige lampen te voorkomen.
Afzuiqkap nooit zonder vetfilter gebruiken.
Oververhit vet en olie is gemakkelijk ontvlambaar. Daarom gerechten met vet of olie, b.v. pata-tes frites, alleen onder toezicht toebereiden.
Onder de afzuiigkap Niet flamberen. Brandgevaar bij het vetfilter door opstijgende vlammen.

Lees de gebruiksaanwijzing zorgvuldig voordat u het neue apparaat gebruikt. Ze bevat belangrijke informatatie voor uwveiligheid en voor het gebruik en het onderhoud van het apparaat.
Bewaar de gebruiksaanwijzing en het montagevoorschrift zorgvuldig, eventuele voor een volgende bezitter van het apparatus.

De kookzones要去en altijd zijn bedekt met pannen.
Boven een fornuis voor vaste brandstoffen (steenkool, hout e.d.) is het gebruik van de afzuiigkap alleen beperkt toegestaan (zie montagevoorschrift).

Gaskookplaten / gasfornuizen

Gebruik Niet alle gaskookzones tegelijk langdurig (max. 15 minutes) op de hoogste stand, anders bestaat er kans op brandwonden bij aanraking van de oppervlakken van de behuizing en gevaar van beschadiging van de afzuigkap.

Bij gelebruik van de afzuigkap boven een gaskookplaat waarvan gelijktijdig drie ofeer gaskookzones worden gelebruikt, moet de afzuigkap op de maximumstand worden gezet.

Storingen

Bij eventuele vragen of storingen kurz u bellen met de klantenservice. (Zie de lijst met klantenservicecentra).

Geeft u bij het telefoongesprek op:

E-nr.

FD

Vul het nummer in de bovenstaande vakjes in. De nummers staan op het typeplaatje dat u vindt in de binnenruimte van de afzuigkap nadat u het filterrooster hebt verwijderd.

De keukenwasem worden op de doeltreffendste manier verwijderd door:

Inschakelen van de afzuigkap bij het begin van het koken.
Uitschakelen van de afzuigkap pas enkele Minutes na het einde van het koken.

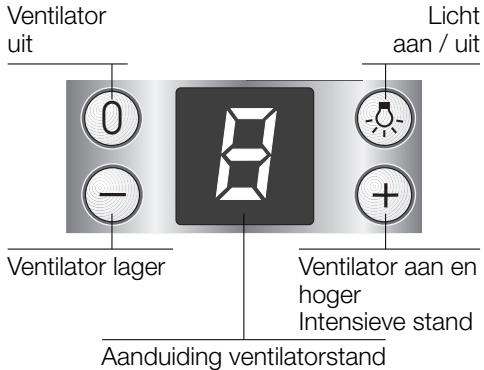

Ventilator inschakelen:

Druk op de toets ^+

Gewenste ventilatorstand instellen:

Druk op de toets +. De ventilator worden een stand hoger ingesteld.
Druk op de toets -. De ventilator worden een stand lager ingesteld.

Ventilator uitschakelen:

Druk op de toets 0. Of:
Druk op de toets - een,aantal keren in totdat de ventilator wordenuitgeschakeld.

Intensieve stand:

Met de intensieve stand worden het hoogste vermogen bereikt. Dit is voor korteijd nodig.

Druk op de toets + een aantal keren in totdat de aanduiding P gaat branden.
- Als de intensieve stand nicht met de hand wordenuitgeschakeld, worden de ventilator na 10 minuten automatisch maar stand ±b^2 teruggeschakeld.

Verlichting:

Deverlichtingkanopelkmoment worden gebruikt,ookals deventilator isuitgeschakeld.

Filter en onderhoud

Vetfilters:

Voor de opname van de vettige bestanddelen van de keukenwasem worden metalen vetfilters gebruikt.

De filtermatten bestaan uit onbrandbaar materiaal.

Let op:

Bij toenemende verzadiging met vethoudende resten neemt de ontv lambaarheid toe en kan de werkung van de wasemafzuigkap nadelig worden beinvloed.

Belangrijk:

Het opijd reinigen van de metalen vetfilters voorkomt brandgevaar dat kan ontstaandoor ophoping van warmte tijdens het frituren of braden.

Reiniging van de metalen vetfilters:

Bij normalaal bedrijf (dagelijks 1 tot 2aar) moet de metalen vetfilter na 8 tot 10 weken worden gereinigd.
De filters können worden gereinigd in de vaatwasmachine. Daar bij is een lichte verkleuring möglichk.

Belangrijk:

Zeer verzadigde vetfilters nicht samen met vaatwerk reinigen.

Als de filters met de hand worden gereinigd, moeten deze eerst in een heet sopje worden gezet om het vuil los te weken.

Daarna afborstelen, goed schoonspoelen en lately afdruipen.

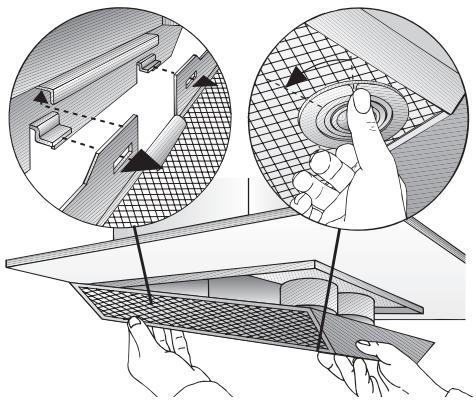

Metalen vetfilters verwijderen en aanbrengen:

Attentie: De halogeenlampen要去uitgeschakeld en afgekoeld zich.

1. Draai bye vergrendelingen van het vetfilter en klap het vetfilter omlaag.

1. Reinig de vetfilters.
2. Breng de gereinigde vetfilters wee aan.

Actieve-koolfilter:

Voor het opnemen van de reukstoffen als de afzuigkap werkt met luchtcirculatie. Aanbrengen:

Attentie: De halogeenlampen要去uitgeschakeld en afgekoeld zich.

1. Verwijder de vetfilters (zie Metalen vetfilters verwijderen en aanbrengen).

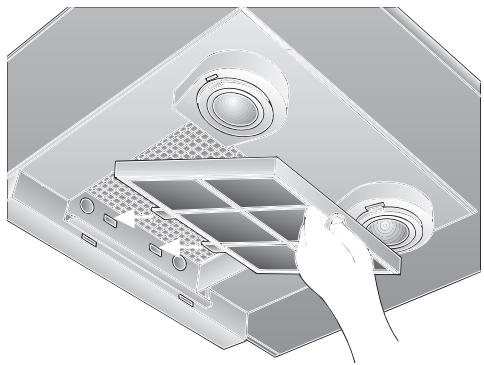

2. Breng het actieve-koolfilter aan.

1. Bevestig de Voorste lip.
2. Breng de vetfilters aan (zie Metalen vetfilters verwijderen en aanbrengen).

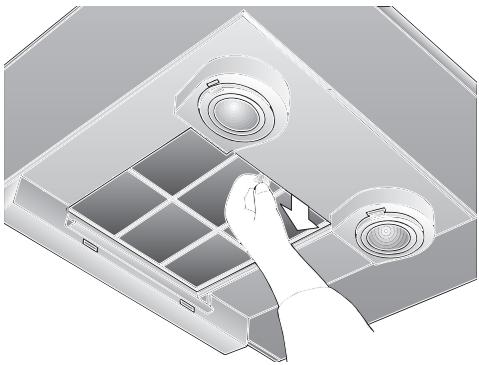

Verwijdersen:

Attentie: De halogeenlampen要去uitgeschakeld en afgekoeld zich.

1. Verwijder de vetfilters.
2. Druk op de voorste lip en verwijder het actieve-koolfilter in benedenwaartse richting.

1. Breng de vetfilters aan.

Vervangen van het actieve-kooffilter:

Bij normala gebruik (dagelijks 1 tot 2aar) moeten de filters met actieve kool ongeveer 1x per�oor worden verrangen.
- Het actieve-koolfilter is verkrijgbaar in de vakhandel (zie Extra toebehoren).
Gebruik alleen originele filters. Daardoor wordt een optimale werkig gewaarborgd.

Afvoer van het oude actieve-koolfilter:

• Actieve-koofilters bevatten geen schadelijke stoffen. Ze können waarom bijvoorbeeld met het huisvuil worden afgevoerd.

Reiniging en onderhoud

Wasemafzuigkap stroomloos makendoor de stekker uit het stopcontact te trekken of de zekering uit te schakelen.

Als de vetfilters worden gereinigd,要去 vetaanslag van de bereikbare delen van het huis worden verwijderd. Daardoor wordt brandgevaar voorkomen en blijft de optimale werkinq in stand.
Gebruik voor het reinigen van de wasemafzuiigkap een heet sopje of een mild schoonmaakmiddel voor het reinigen van ruiten.
Vastgekoekt vuil Niet loskrabben, maar losweken met een vochtige doeck.
- Geen schurende middelen of krassende sponsjes gebruiken.
Let op: alcohol (spiritus) nicht gebruiken op kunststof oppervlakken, er kunnen doffe plekken ontstaan.

Voorzichtig: keuken voldoende ventilieren, geen open vuur gebruiken.

De bedieningstoetsen alleen reinigen met een mild afwasmiddel en een zachte, vochtige doeck.

Geen edelstaalreiniger gebruiken voor de bedieningstoetsen.

Edelstalen oppervlakken:

Gebruik een milde, nicht-schurrende edelstaalreiniger.
Reinig alleen in de slijprichting.
Edelstalen oppervlakken nicht met krassende sponsjes en nicht met zand-, soda-, zuur- of chloridehoudende poetsmiddelen reinigen.

Aluminium en kunststof oppervlakken:

Gebruik een zachte, Niet-pluizende Zoem of microvezeldoek.
Geen droge doeken gebruiken.
Gebruik een mild glasreinigingsmiddel.
Gebruik geen agressieve, zuur- of looghoudende reinigingsmiddelen.
Gebruik geen schurende middelen.

Lamp verrangen

1. Schakel de wasemafzuiigkap uit en maak het apparaat stroomloos door de stekker uit het stopcontact te trekken of de zekering uit te schakelen.
   De halogeengloeilampen worden zeer heetijdens het gebruik. Ook nadat ze zichuitgeschakeld bestaat er nog enigearend verbrandingsgevaar.
2. Verwijder de lampenring met behulp van een schroevendraaier of iets dergelijks.

1. Vervang de halogeengloeilamp (gewone halogeengloeilamp, 12 V, max. 20 watt, voetje G4).

Gebruik een schone doek om degloeilampen vast te pakken.

1. Breng de lampenring wee aan.
2. Herstel de stroomtoevoer door de stekker in het stopcontact te steken of de zekering in te schakelen.

N.B: Controller of de lampen goed+zijn aangebracht als de verlichting nicht goed werkt.

Belangrijke voorschriften

Oude apparaten zichen geen waardeloos afval. Door een milieubewuste afvoer+kunnen waardevolle materialen opnieuw worden gebruikt.
Maak het oude apparaat onbruikbaar voordat u het afvoert.
Uw nieuwe apparaat wordenijdens het vervoer beschermd door de verpakking. Alle gebruikte materialen zijn milieuvriendelijk en+kunnen opnieuw worden gebruikt. Lever uw bijdrage door de verpakking milieubewust af te voeren. Informeer bij uw vakhandel of bij de gemeenteaar de beste manier om uw oude apparaat en de verpakking af te voeren.
De wasemafzuigkap is geschikt voor gebruik met luchtafvoer of met luchtcirculatie.
De wasemafzuigkap aktijd boven het midden van het fornuis aanbrengen.
Minimumafstand:tussen elektrische kookzones en de onderkant van de wasemafziguigkap:550mm,afb.1.
Boven een fornuis voor vaste brandstoffen waarvan brandgevaar kan uitgaan (bijvoorbeeld door vonden is de montage van de wasemafzuiigkap alleen toegestaan als het fornuis een gesloten, Niet verwijderbare afterscherming heeft en de voor het desbetreffende land geldende voorschriften in acht worden genomen. Deze beperking geldt Niet voor gasfornuizen en gasplateaus.
Hoe kleiner de afstand:tussen wasemafzuiigkap en branders is, hoe groter demogelijkheid is dat zich door opstijgende waterdamp onder aan de wasemafzuiigkap druppels konnen vormen.

Extra voorschriften bij gaskook-aparatur:

Bij de montage van gaskookzones要去en de geldende wettelijkke nationalevoorschriften (bijv. in Duitsland: Technische regels gasinstallatie TRGI) in acht wordengenomen.
De geldende inbouwvoorschriften en de aanwijzingen van de fabrikant van het gasfornuis要去en in acht worden genomen.
Slechts aan een zijde van de wasemafzuiigkap mag zich na de inbouw een hoge kast of hoge wand bevinden. Afstand minstens 50~mm

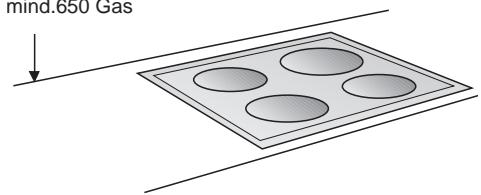

Bij gaskookzones bedraagt de minimumafstand:tussen de bovenkant van de pandrager en de onderkant van de afzuigkap: 650 mm, afb.1.

Afzuigkap met luchtafvoer

De afvoerlucht worden via een afvoerschacht\ aar boven ofrechtstreeks door de\ buitenmuuraar buiten geleid.

De afvoerlucht mag nicht worden afgevoerd via een in gebruik verkerende rook- of afvoergasschoorsteen of via een schacht die dient voor de ventilatie van ruimten waarin stookinstallaties zijn opgesteld.

Bij de afvoer van afvoerlucht要去en de officièle en wettelijke voorschriften (bijv. nationale bouwvoorschriften) worden nageleefd.

Als de lucht worden afgevoerd via een in gebruik verkerende rook- of afvoergasschoorsteen moet de toestemming van de bevoegde instantie worden vergreten.

Als de wasemafzuigkap worden gebrukt met luchtafvoer en tegelijkertijd schoorsteenafhankelijke stookinstallaties worden gebrukt (zoals gas-, olie- of kolenstookapparaten, geisers, warmwaterbereidingsapparaten)要去 voldoende aanvoer van lucht worden gezorgd, die nodig is voor de verbranding.

Gebruik zonder gevaar is möglich als de onderdruk van 4 Pa (0,04 mbar) in de opstellingsruimte van de stookinstallatie Niet worden overschreten.

Dit kan men bereiken wanner er door Niet-afsuitbare openingsen, bijv. in deuren, ramen en d.m.v. luchtaanvoer/- luchtafvoersleuven in de muur of door andere technische maatregelen, Zoals wederzijdse vergrendeling e.d., verbrandingslucht kan toestromen.

Wanner er onvoldoende lustcht worden aangevoerd, bestaat er vergiftigingsgevaar door terugbezogen verbrandingsgassen.

Alleen een muurkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aanhonden van de grenswaarde.

Opmerking: bij de beoordeling要去xtijd de complete ventilatie van de woning in acht worden genomen. Bij het gebruik van kookapparatuur, bijvoorbeeld kookplateau en gasfornuis, wordt deze regel Niet toegepast.

Als de wasemafzuiigkap worden gebruikt met luchtcirculatie en actieve-kooffilter is het gebruik zonder beperking möglichk.

Als de afvoerlucht door de buitenmuur\ wordt geleid,要去 een telescoop-muur-kast worden gebruikt.

Optimaal vermogen van de wasemafzuiigkap:

Korte, gladde luchtafvoerijp.
Zo min möglich bochten.
Zo groot möglichke buisdiameter en groste bochten.

Gebruik van lange, ruwe luchtafvoerbuizen, veel buisbochten ofkleine buisdiameters vermindert de afzuigcapaciteit enveroorzaakt bovendien hardere geluiden.

Ronde buizen:

wij adviseren

een inwendige diameter van 150 mm,
echter minstens 120 mm.

Platte kanalen要去en een gewijkwaardige inwendige diameter als ronde buizen hebben.

Ze dieren geen scherpe bochten te hebben.

120 ~mm ca. 113 ~cm^2

150 ~mm ca. 177 ~cm^2

Bij afwijkende buisdiameters: dich strips gebruiken.
Bij gebruik van de wasemafzuiigkap met luchtafvoer要去 voor voldoende luchttoevoer worden gezorgd.

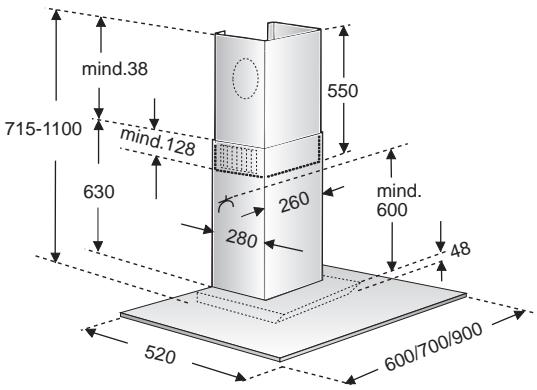

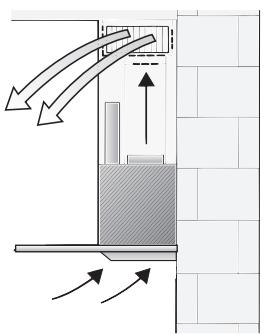

Gebruik met circulatielucht

Met een koolestoffilter, indien gebruik met afvoerlucht nicht möglichk is.

De complete montageset is verzrijgbaar bij de vakhandel.

De desbetreffende toebehorennummers vindt u acheterin deze gebruiksaanwijzing.

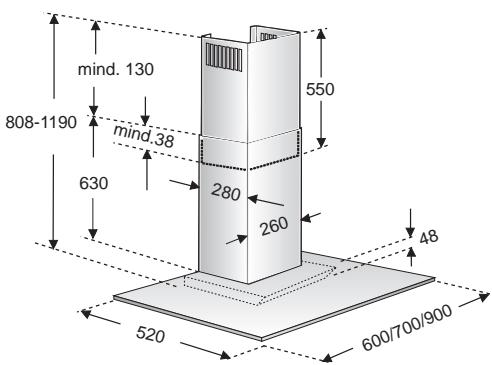

Aansluiting luchtafvoerpijp 150 mm:

Luchtafvoerpijprechtstreeks aan deluchtaansluiting bevestigen.

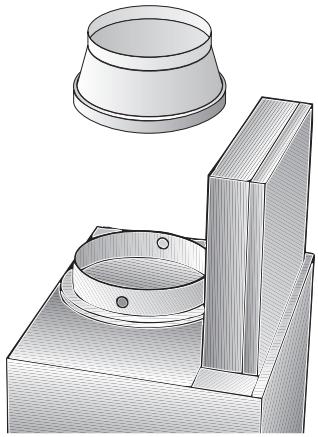

Aansluiting luchtafvoerpijp 120 mm:

Verloopstukrechtstreeks aan deluchtaansluiting bevestigen.

Luchtafvoerbuis bevestigen aan het verloopstuk.

Voor de montage

Voorbereiden van de muur

De muur要去vlak en loodrecht zichn.
Pluggen moet stevig kunnen worden bevestigd.

Gewicht in kg:

	Luchtavoer	Luchtcirculation
60 cm	22,0	27,4
70 cm	23,0	28,4
90 cm	25,1	30,5

Constructiewijzigingen in het kader van technische verbeteringen voorbehonden.

Elektrische aansluiting

De wasemafzuiigkap mag alleen worden aangesloten aan een volgens de voorschriften geinstalleerd, geoard stopcontact. Het geoarde stopcontact要去 indien möglichk vlak acheer de schoorsteenafschemming worden aangebracht.

Elektrische gegevens:

staan op het typeplaatje in de binnenruimte van het apparaat vermeld en+zijn zichtaar als het filterframe worden afgenomen.

Bij reparations moet de wasemafzuiq-kap alsijd stroomloos worden gemaakt.

Lengte van de aansluitkabel: 1,30 m.

Als vaste aansluiting nodig is:

De wasemafzuigkap mag uitsluitend door een erkende installmenter worden aangesloten.

In de installmentie moet een scheidingsvoorziening worden aangebracht. Als scheidingsvoorzieningen geldenschakelaars met een contactopening vaneer dan 3mm en uitschakeling met allepolen.Daarbij horen aardlekschakelaars enveiligheidsschakelaars.

Als de elektriciteitskabel van het apparaat beschadigd raakt, moet deze worden verrangen door de klantenservice van de fabrikant of door een gekwalificeerdvakman, om gevaren te voorkomen.

Deze wasemafzuigkap voldoet aan de EG-bepalingen voor radio-ontstoring.

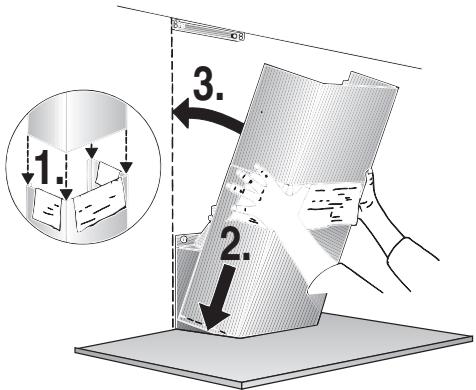

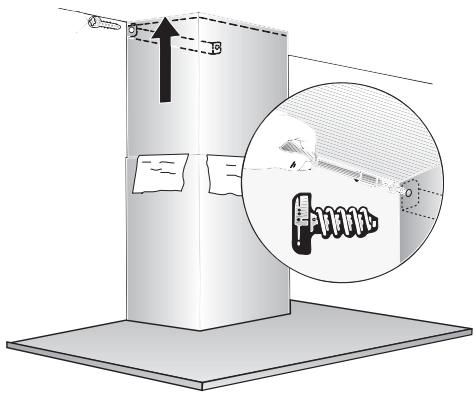

De wasemafzuiigkap is voorzien voor montage aan de keukenmuur.

1. Vetfilter verwijdenen (zie de gebruiksaanwijzing).
2. Van het plafond tot aan de onderkant van de wasemafzuiigkap een middellij op de muur aftekenen.

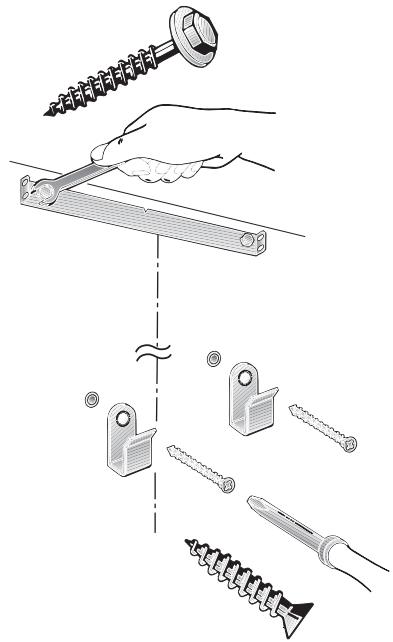

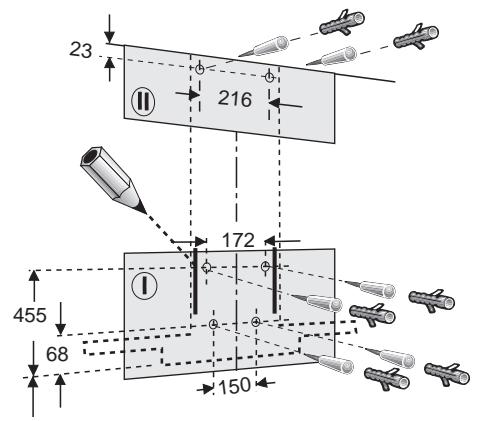

3. Met behulp van het sjabloon plaatsen voor de schroeven op de muur aftekenen en de omtrek aftekenen om het ophangen te vergemakkelijken.

Minimumafstand in acht nemen van 550 mm tussen wasemafzuiigkap en kookzones van elektrisch fornuis en van 650 mm tussen wasemafzuiigkap en branders van gasfornuis. De onderste rand van het sjabloon duidt de onderste rand van de wasemafzuiigkap aan.
4. 4 gaten voor de wasemafzuiigkap en twee gaten voor de afterschering van de schoorsteen 8 mm boren en pluggen volledig in de muur duwen.

mind.550 Elektro mind.650 Gas

Opmerking: let op eventueel te monteren extra toebehoren.
5. De bovenste en de twee onderste bevestigingshaken vastschroeven.

1. De wasemafzuigkap ophangen.
   Met de instelschroeven de juiste hoogte en horizontale positie bepalen.

Het glasschem mag de muur nicht raken.

1. De onderste schroeven (zeskantschroeven) vastdraaien.

Als er bij het vastschroeven druk wordt uitgeoefend op het glasschem, kan het breken.

1. Plak beschemfolie over de gaten van de 2 onderste bevestigingssschroeven in het verligheidsrooster.

1. Buisverbinding tot stand brengen.

2. Elektrische verbinding tot stand brengen.

3. Beschermfolie van beide schoorsteenafschemstukken verwijderen.

Voorkom beschadiging van de kwetsbare edelstalen oppervlakken.

1. Het bovenste schoorsteenafschemstuk (sleuvenaar onderen) in het onderste schoorsteenafschemstuk schuiven.
   Voorkom beschadigbing bij het in elkaar schuiven door bijvoorbeeld het montagesjabloon ter bescherming over de rand van de onderste schoorsteenaf-scherming te leggen.

2. De complete schoorsteenafschemming schuin in het glasschem plaatsen en maar achteren draaien.

Attentie: De gaten in de schoorsteenafschemming要去en exact over de schakelaars passen.

1. Het bovenste schoorsteenafschemstuk voorzichtig bovenwaarts uittrekken en met 2 schroeven zijdelings vastschroeven op de bevestigingshaak.

1. Vetfilter wee aanbrengen (zie de gebruiksaanwijzing).
