Type product	Afzuigkap
Merk	Bosch
Model	DKE645 / DKE945
Beschikbare breedtes	60 cm (DKE645) en 90 cm (DKE945)
Gewicht (afvoerlucht)	60 cm: 19,0 kg; 90 cm: 21,5 kg
Gewicht (gerecirculeerde lucht)	60 cm: 21,0 kg; 90 cm: 23,5 kg
Elektrische voeding	230 V, geaarde stekker, snoer 1,30 m
Verlichting	Halogeenlampen 12 V, max 20 W, fitting G4
Afzuigvermogen	3 snelheden instelbaar met toetsen + en -
Afvoermodus	Recirculatie of externe afvoer (Ø 125 mm of Ø 100 mm met verloopstuk)
Vetfilter	Metaal, vaatwasmachinebestendig, om de 8-10 weken reinigen
Koolstoffilter	Jaarlijkse vervanging, niet wasbaar, ongeveer 1 keer per jaar vervangen
Minimale afstand (elektrische kookplaten)	550 mm
Minimale afstand (gaskookplaten)	650 mm
Onderhoud van oppervlakken	RVS: speciale reiniger; plastic/aluminium: zachte doek en sop
Verlichtingsstoring	Controleer of de lampen goed zijn ingedrukt; vervang door halogeenlamp 12 V 20 W G4
Reparaties	Voorbehouden aan een specialist; beschadigd snoer alleen vervangen door de fabrikant of klantenservice
Beschikbare accessoires	Montageset recirculatie, vervangingsfilters, terugslagklep

Veelgestelde vragen - DKE645/DKE945 BOSCH

Wat is de minimale afstand tussen de afzuigkap en een elektrische kookplaat?

De minimale afstand is 550 mm voor elektrische kookplaten en 650 mm voor gaskookplaten.

Hoe reinig ik de metalen vetfilters?

De metalen vetfilters worden in de vaatwasser of met de hand gereinigd met warm water en afwasmiddel. Ze moeten elke 8 tot 10 weken worden gereinigd.

Hoe vaak moet het koolstoffilter worden vervangen?

Het koolstoffilter moet ongeveer 1 keer per jaar worden vervangen bij normaal gebruik (1 tot 2 uur per dag).

Hoe vervang ik een halogeenlamp?

Schakel de afzuigkap spanningsvrij, verwijder de ring met een schroevendraaier, vervang de lamp door een halogeenlamp 12 V, max 20 W, fitting G4, behandel de lamp met een schone doek en plaats de ring terug.

Kan ik de afzuigkap gebruiken zonder vetfilter?

Nee, gebruik de afzuigkap nooit zonder vetfilter. Dit levert brandgevaar op en vermindert de efficiëntie van het apparaat.

Wat is de aanbevolen diameter voor het afvoerkanaal?

De aanbevolen binnendiameter is 125 mm (minimum 100 mm). Platte kanalen moeten een gelijkwaardige doorsnede hebben.

Kan ik de afzuigkap boven een gasfornuis gebruiken?

Ja, maar houd een minimale afstand van 650 mm aan en laat niet alle branders tegelijkertijd langer dan 15 minuten op vol vermogen werken om oververhitting te voorkomen.

Hoe stel ik de ventilatorsnelheid in?

Gebruik de toetsen + om de snelheid te verhogen en - om te verlagen. Druk op 0 om uit te schakelen.

Wat te doen als de verlichting niet meer werkt?

Controleer eerst of de lampen goed zijn ingedrukt. Als het probleem aanhoudt, vervang de halogeenlampen (12 V, 20 W, G4) nadat u de afzuigkap spanningsvrij hebt gemaakt.

Kan ik de lucht afvoeren via een bestaande schoorsteen?

Nee, vervuilde lucht mag nooit worden afgevoerd naar een werkende schoorsteen of rookkanaal. Gebruik een apart kanaal of een telescoopdoorvoer naar buiten.

GEBRUIKSAANWIJZING DKE645/DKE945 BOSCH

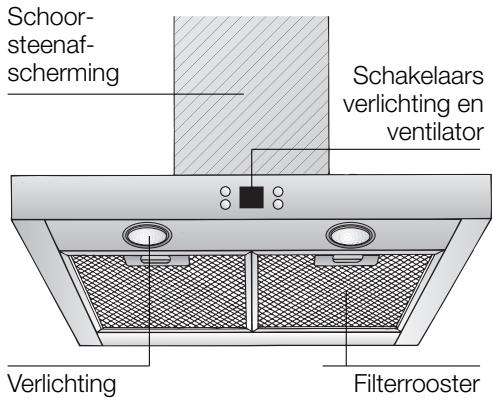

Beschrijving van het apparaat

Gebruiksmogelijkheden

Gebruik met luchtafvoer:

De ventilator van de afzuigkap zuigt de keukenwasem aan en leidt deze via het vetfilter naar buiten. Het vetfilter neemt de vaste bestanddelen van de keukenwasem op. De keuken blijft in grote mate vrij van vet en geur.

Als de wasemafzuigkap wordt gebruikt met luchtafvoer en tegelijkertijd schoorsteenafhankelijke stookinstallaties worden gebruikt (zoals gas-, olie- of kolenstookapparaten, geisers, warmwaterbereidingsapparaten), moet er voldoende aanvoer van lucht worden gezorgd, die nodig is voor de verbranding.

Gebruik zonder gevaar is mogelijk als de onderdruk van 4 Pa (0,04 mbar) in de opstellingsruimte van de stookinstallatie niet wordt overschreden.

Gebruiksmogelijkheden

Dit kan men bereiken wanneer er door niet-afsluitbare openingen, bijv. in deuren, ramen en d.m.v. luchtaanvoer-/luchtafvoersleuven in de muur of door andere technische maatregelen, zoals wederzijdse vergrendeling e.d., verbrandingslucht kan toestromen.

Wanneer er onvoldoende lucht wordt aangevoerd, bestaat er vergiftigingsgevaar door teruggezogen verbrandingsgassen.

Alleen een muurkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aanhouden van de grenswaarde.

Opmerking: bij de beoordeling moet te allen tijde de complete ventilatie van de woning in acht worden genomen. Bij het gebruik van kookapparatuur, bijvoorbeeld kookplateau en gasfornuis, worden deze regels niet toegepast.

Als de wasemafzuigkap wordt gebruikt met luchtcirculatie en koolstoffilter is het gebruik zonder beperking mogelijk.

Gebruik met circulatielucht:

Hiertoe moet een koolstoffilter worden ingebouwd (zie Filter en onderhoud). De complete montageset en de reservefilters zijn verkrijgbaar bij de vakhandel. De desbetreffende toebehorennummers vindt u achterin deze gebruiksaanwijzing. De ventilator van de wasemafzuigkap zuigt de keukendamp aan en leidt deze door het vetfilter en het koolstoffilter gereinigd terug naar de keuken. Het vetfilter neemt de vettige bestanddelen van de keukendamp op. Het koolstoffilter bindt de reukstoffen.

Als er geen koolstoffilter wordt gemonteerd, worden de reukstoffen in de keukendamp niet gebonden.

Belangrijke aanwijzingen:

Deze gebruiksaanwijzing geldt voor verschillende uitvoeringen van het apparaat. Het is mogelijk dat er een aantal kenmerken worden beschreven die niet van toepassing zijn op uw apparaat. Deze afzuigkap voldoet aan de geldende veiligheidsvoorschriften.

Reparaties mogen uitsluitend worden uitgevoerd door een vakman.

Door ondeskundige reparaties kunnen aanzienlijke gevaren voor de gebruiker ontstaan.

Aansluiting en ingebruikneming mogen alleen door een vakman worden uitgevoerd. Als de aansluitkabel van dit apparaat beschadigd raakt, moet deze worden vervangen door de fabrikant, diens klantenservice of een andere gekwalificeerde vakman, om gevaren te voorkomen. Verpakkingsmateriaal volgens de voorschriften afvoeren (zie het montagevoorschrift). Deze afzuigkap is uitsluitend bedoeld voor huishoudelijk gebruik. Afzuigkap uitsluitend met ingeschroefde lampen gebruiken. Defecte lampen dienen onmiddellijk vervangen te worden om overbelasting van de overige lampen te voorkomen. Afzuigkap nooit zonder vetfilter gebruiken. Oververhit vet en olie is gemakkelijk ontvlambaar. Daarom gerechten met vet of olie, b.v. patates frites, alleen onder toezicht toebereiden. Onder de afzuigkap niet flamberen. Brandgevaar bij het vetfilter door opstijgende vlammen. De kookzones moeten altijd zijn bedekt met pannen.

Lees de gebruiksaanwijzing zorgvuldig voordat u het nieuwe apparaat gebruikt. Ze bevat belangrijke informatie voor uw veiligheid en voor het gebruik en het onderhoud van het apparaat. Bewaar de gebruiksaanwijzing en het montagevoorschrift zorgvuldig, eventueel voor een volgende bezitter van het apparaat.

Indien het apparaat beschadigd is, mag u het niet in gebruik nemen. Boven een fornuis voor vaste brandstoffen (steenkool, hout e.d.) is het gebruik van de afzuigkap alleen beperkt toegestaan (zie montagevoorschrift).

Gaskookplaten / gasfornuizen

Gebruik niet alle gaskookzones tegelijk langdurig (max. 15 minuten) op de hoogste stand, anders bestaat er kans op brandwonden bij aanraking van de oppervlakken van de behuizing en gevaar van beschadiging van de afzuigkap.

Bij gebruik van de afzuigkap boven een gaskookplaat waarvan gelijktijdig drie of meer gaskookzones worden gebruikt, moet de afzuigkap op de maximumstand worden gezet.

Storingen

Bij eventuele vragen of storingen kunt u bellen met de klantenservice.

(Zie de lijst met klantenservicecentra).

Geeft u bij het telefoongesprek op:

E-nr.

FD

Vul het nummer in de bovenstaande vakjes in. De nummers staan op het typeplaatje dat u vindt in de binnenruimte van de afzuigkap nadat u het filterrooster hebt verwijderd.

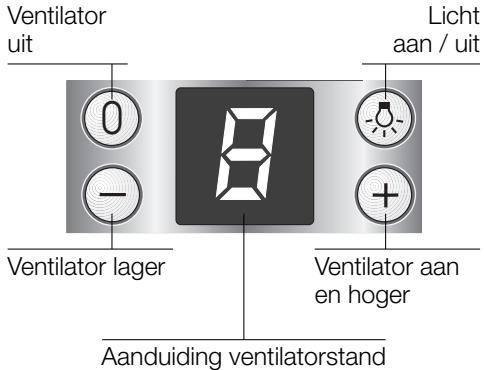

Bedienen van de wasemafzuigkap

De keukenwasem worden op de doeltreffendste manier verwijderd door:

Inschakelen van de afzuigkap bij het begin van het koken. Uitschakelen van de afzuigkap pas enkele minuten na het einde van het koken.

Ventilator inschakelen:

Druk op de toets +.

Gewenste ventilatorstand instellen:

Druk op de toets +. De ventilator wordt een stand hoger ingesteld. Druk op de toets -. De ventilator wordt een stand lager ingesteld.

Ventilator uitschakelen:

Druk op de toets 0. Of: Druk op de toets - een aantal keren in totdat de ventilator wordt uitgeschakeld.

Verlichting:

De verlichting kan op elk moment worden gebruikt, ook als de ventilator is uitgeschakeld.

Filter en onderhoud

Vetfilters:

Voor de opname van de vettige bestanddelen van de keukenwasem worden metalen vetfilters gebruikt.

De filtermatten bestaan uit onbrandbaar materiaal.

Let op:

Bij toenemende verzadiging met vethoudende resten neemt de ontvlambaarheid toe en kan de werking van de wasemafzuigkap nadelig worden beïnvloed.

Belangrijk:

Het tijdig reinigen van de metalen vetfilters voorkomt brandgevaar dat kan ontstaan door ophoping van warmte tijdens het frituren of braden.

Reiniging van de metalen vetfilters:

Bij normaal bedrijf (dagelijks 1 tot 2 uur) moet de metalen vetfilter na 8 tot 10 weken worden gereinigd. De filters kunnen worden gereinigd in de vaatwasmachine. Daarbij is een lichte verkleuring mogelijk.

Belangrijk:

Zeer verzadigde vetfilters niet samen met vaatwerk reinigen.

Als de filters met de hand worden gereinigd, moeten deze eerst in een heet sopje worden gezet om het vuil los te weken. Daarna afborstelen, goed schoonspoelen en laten afdruipen.

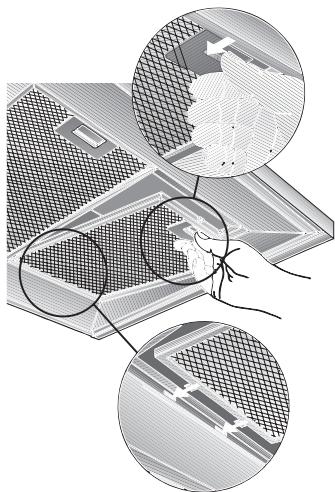

Metalen vetfilters verwijderen en aanbrengen:

Attentie: De halogeenlampen moeten uitgeschakeld en afgekoeld zijn.

1. Druk de blokkering van de vetfilters in de richting van de pijl in en klap de vetfilters naar beneden.

1. Reinig de vetfilters.
2. Breng de gereinigde vetfilters weer aan.

Koolstoffilter:

Voor het opnemen van de reukstoffen als de afzuigkap werkt met luchtcirculatie.

Let op:

Bij toenemende verzadiging met vethoudende resten neemt de ontvlambaarheid toe en kan de werking van de wasemafzuigkap nadelig worden beïnvloed.

Belangrijk:

Door het koolstoffilter op tijd te vervangen, voorkomt u brandgevaar dat kan ontstaan door ophoping van warmte tijdens het frituren of braden.

Aanbrengen:

Attentie: De halogeenlampen moeten uitgeschakeld en afgekoeld zijn.

1. Verwijder de vetfilters (zie Metalen vetfilters verwijderen en aanbrengen).
2. Breng het actieve-koolfilter aan.

1. Bevestig de lip.

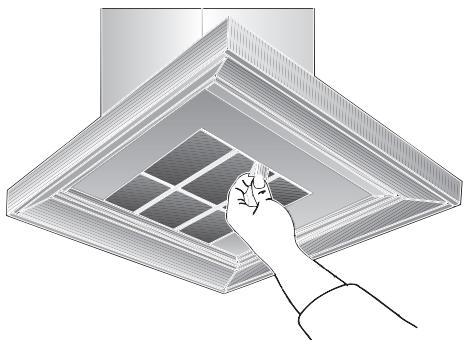

Verwijderen:

Attentie: De halogeenlampen moeten uitgeschakeld en afgekoeld zijn.

1. Verwijder de vetfilters.
2. Druk op de lip en verwijder het actieve-koolfilter in benedenwaartse richting.

1. Breng de vetfilters aan.

Vervangen van het actieve-koolfilter:

Bij normaal gebruik (dagelijks 1 tot 2 uur) moeten de filters met actieve kool ongeveer 1x per jaar worden vervangen. - Het actieve-koolfilter is verkrijgbaar in de vakhandel (zie Extra toebehoren). Gebruik alleen originele filters. Daardoor wordt een optimale werking gewaarborgd.

Afvoer van het oude actieve-koolfilter:

• Actieve-koolfilters bevatten geen schadelijke stoffen. Ze kunnen bijvoorbeeld met het huisvuil worden afgevoerd.

Reiniging en onderhoud

Wasemafzuigkap stroomloos maken door de stekker uit het stopcontact te trekken of de zekering uit te schakelen.

Als de vetfilters worden gereinigd, moet vetaanslag van de bereikbare delen van het huis worden verwijderd. Daardoor wordt brandgevaar voorkomen en blijft de optimale werking in stand. Gebruik voor het reinigen van de wasemafzuigkap een heet sopje of een mild schoonmaakmiddel voor het reinigen van ruiten. Vastgekoekt vuil niet loskrabben, maar losweken met een vochtige doek. - Geen schurende middelen of krassende sponsjes gebruiken. Let op: alcohol (spiritus) niet gebruiken op kunststof oppervlakken, er kunnen doffe plekken ontstaan.

Voorzichtig: keuken voldoende ventileren, geen open vuur gebruiken.

De bedieningstoetsen alleen reinigen met een mild afwasmiddel en een zachte, vochtige doek.

Geen edelstaalreiniger gebruiken voor de bedieningstoetsen.

Edelstalen oppervlakken:

Gebruik een milde, niet-schurende roestvrijstalen reiniger. Reinig alleen in de richting van de structuur. Roestvrijstalen oppervlakken niet reinigen met krassende sponzen en niet met zand-, soda-, zuur- of chloridehoudende poetsmiddelen.

Aluminium en kunststof oppervlakken:

Gebruik een zachte, niet-pluizende doek of microvezeldoek. Gebruik geen droge doeken. Gebruik een mild glasreinigingsmiddel. Gebruik geen agressieve, zuur- of looghoudende reinigingsmiddelen. Gebruik geen schurende middelen.

Lamp vervangen

1. Schakel de wasemafzuigkap uit en maak het apparaat stroomloos door de stekker uit het stopcontact te trekken of de zekering uit te schakelen. De halogeenlampen worden zeer heet tijdens het gebruik. Ook nadat ze zijn uitgeschakeld, bestaat er nog steeds verbrandingsgevaar.
2. Verwijder de lampenring met behulp van een schroevendraaier of iets dergelijks.

1. Vervang de halogeenlamp (gewone halogeenlamp, 12 V, max. 20 watt, voetje G4).

Gebruik een schone doek om de lampen vast te pakken.

1. Breng de lampenring weer aan.
2. Herstel de stroomtoevoer door de stekker in het stopcontact te steken of de zekering in te schakelen.

N.B.: Controleer of de lampen goed zijn aangebracht als de verlichting niet goed werkt.

Belangrijke voorschriften

Oude apparaten zijn geen waardeloos afval. Door een milieubewuste afvoer kunnen waardevolle materialen opnieuw worden gebruikt. Maak het oude apparaat onbruikbaar voordat u het afvoert. Uw nieuwe apparaat wordt tijdens het vervoer beschermd door de verpakking. Alle gebruikte materialen zijn milieuvriendelijk en kunnen opnieuw worden gebruikt. Lever uw bijdrage door de verpakking milieubewust af te voeren. Informeer bij uw vakhandel of bij de gemeente naar de beste manier om uw oude apparaat en de verpakking af te voeren. De wasemafzuigkap is geschikt voor gebruik met luchtafvoer of met luchtcirculatie. De wasemafzuigkap altijd boven het midden van het fornuis aanbrengen. Minimumafstand tussen elektrische kookzones en de onderkant van de wasemafzuigkap: 550 mm, afb. 1. Boven een fornuis voor vaste brandstoffen waarvan brandgevaar kan uitgaan (bijvoorbeeld door vonken) is de montage van de wasemafzuigkap alleen toegestaan als het fornuis een gesloten, niet-verwijderbare afscherming heeft en de voor het desbetreffende land geldende voorschriften in acht worden genomen. Deze beperking geldt niet voor gasfornuizen en gasplateaus. Hoe kleiner de afstand tussen wasemafzuigkap en branders is, hoe groter de mogelijkheid is dat zich door opstijgende waterdamp onder aan de wasemafzuigkap druppels kunnen vormen.

Extra voorschriften bij gaskookapparatuur:

Bij de montage van gaskookzones moeten de geldende wettelijke nationale voorschriften (bijv. in Duitsland: Technische regels gasinstallatie TRGI) in acht worden genomen. De geldende inbouwvoorschriften en de aanwijzingen van de fabrikant van het gasfornuis moeten in acht worden genomen. Slechts aan een zijde van de wasemafzuigkap mag zich na de inbouw een hoge kast of hoge wand bevinden. Afstand minstens 50 mm. Bij gaskookzones bedraagt de minimumafstand tussen de bovenkant van de panendrager en de onderkant van de afzuigkap: 650 mm, afb. 1.

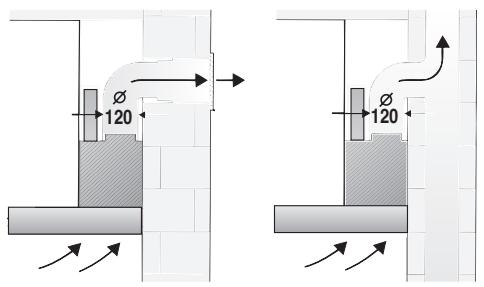

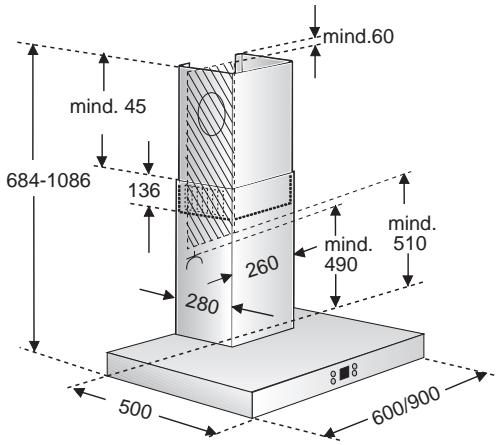

Afzuigkap met luchtafvoer

De afvoerlucht wordt via een afvoerschacht naar boven of rechtstreeks door de buitenmuur naar buiten geleid.

De afvoerlucht mag niet worden afgevoerd via een in gebruik verkerende rook- of afvoergasschoorsteen of via een schacht die dient voor de ventilatie van ruimten waarin stookinstallaties zijn opgesteld.

Bij de afvoer van afvoerlucht moeten de officiële en wettelijke voorschriften (bijv. nationale bouwvoorschriften) worden nageleefd.

Als de lucht wordt afgevoerd via een in gebruik verkerende rook- of afvoergasschoorsteen, moet de toestemming van de bevoegde instantie worden verkregen.

Als de wasemafzuigkap wordt gebruikt met luchtafvoer en tegelijkertijd schoorsteenafhankelijke stookinstallaties worden gebruikt (zoals gas-, olie- of kolenstookapparaten, geisers, warmwaterbereidingsapparaten), moet voor voldoende aanvoer van lucht worden gezorgd, die nodig is voor de verbranding.

Gebruik zonder gevaar is mogelijk als de onderdruk van 4 Pa (0,04 mbar) in de opstellingsruimte van de stookinstallatie niet wordt overschreden.

Dit kan men bereiken wanneer er door niet-afsluitbare openingen, bijv. in deuren, ramen en d.m.v. luchtaanvoer/-afvoersleuven in de muur of door andere technische maatregelen, zoals wederzijdse vergrendeling e.d., verbrandingslucht kan toestromen.

Wanneer er onvoldoende lucht wordt aangevoerd, bestaat er vergiftigingsgevaar door teruggezogen verbrandingsgassen.

Alleen een muurkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aanhouden van de grenswaarde.

Opmerking: bij de beoordeling moet altijd de complete ventilatie van de woning in acht worden genomen. Bij het gebruik van kookapparatuur, bijvoorbeeld kookplateau en gasfornuis, worden deze regels niet toegepast.

Als de wasemafzuigkap wordt gebruikt met luchtcirculatie en actieve-koolfilter, is het gebruik zonder beperking mogelijk.

Als de afvoerlucht door de buitenmuur wordt geleid, moet een telescoop-muurkast worden gebruikt.

Bij gebruik met luchtafvoer moet in de wasemafzuigkap een terugslagklep worden ingebouwd, als deze niet in de afvoerbuis of in de muurkast aanwezig is.

Als er geen terugslagklep met het apparaat wordt meegeleverd, kan deze in de vakhandel worden verkregen.

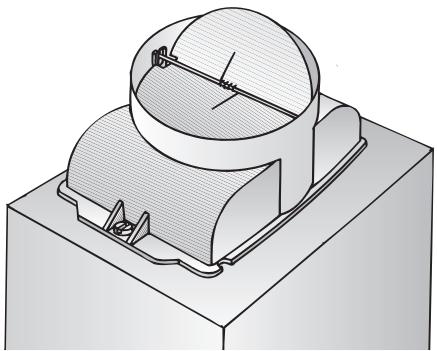

Monteren van de terugslagklep:

De terugslagklep vastklemmen in de luchtaansluiting.

Beide kleppen moeten licht verend naar boven bewogen kunnen worden.

Optimaal vermogen van de wasemafzuigkap:

Korte, gladde luchtafvoerpijp. Zo min mogelijk bochten. Zo groot mogelijke buisdiameter en grootste bochten.

Gebruik van lange, ruwe luchtafvoerbuizen, veel buisbochten of kleine buisdiameters vermindert de afzuigcapaciteit en veroorzaakt bovendien hardere geluiden.

Ronde buizen:

Wij adviseren een inwendige diameter van 125 mm, echter minstens 100 mm.

Platte kanalen moeten een gelijkwaardige inwendige diameter als ronde buizen hebben.

Ze mogen geen scherpe bochten hebben.

φ 100 mm ca. 78 cm²

Ø 125 mm ca. 113 cm²

Bij afwijkende buisdiameters: dichtstrips gebruiken. Bij gebruik van de wasemafzuigkap met luchtafvoer moet voor voldoende luchttoevoer worden gezorgd.

Aansluiting luchtafvoerpijp Ø 125 mm:

Luchtafvoerpijp rechtstreeks aan de luchtaansluiting bevestigen.

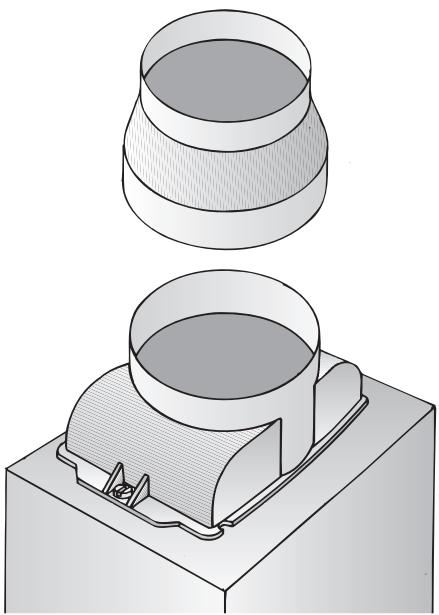

Aansluiting luchtafvoerpijp Ø 100 mm:

• Het tussenstuk (meegeleverd of verkrijgbaar in de vakhandel) op de luchtaansluiting bevestigen en hierop de afvoerbuis bevestigen.

Voor de montage

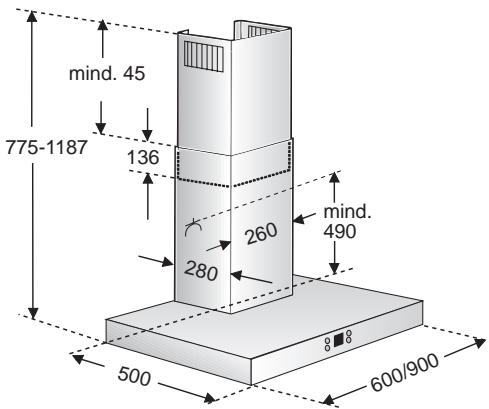

Gebruik met circulatielucht

Met een koolstoffilter, indien gebruik met afvoerlucht niet mogelijk is.

De complete montageset is verkrijgbaar bij de vakhandel.

De desbetreffende toebehorennummers vindt u achterin deze gebruiksaanwijzing.

Voorbereiden van de muur

De muur moet vlak en loodrecht zijn. Pluggen moeten stevig kunnen worden bevestigd.

Gewicht in kg:

	Luchtavoer	Lucht-circulatie
60 cm	19,0	21,0
90 cm	21,5	23,5

Constructiewijzigingen in het kader van technische verbeteringen voorbehouden.

Elektrische aansluiting

De wasemafzuigkap mag alleen worden aangesloten aan een volgens de voorschriften geïnstalleerd, geaard stopcontact. Het geaarde stopcontact moet indien mogelijk vlak achter de schoorsteenafscherming worden aangebracht.

Elektrische gegevens:

staan op het typeplaatje in de binnenruimte van het apparaat vermeld en zijn zichtbaar als het filterframe wordt afgenomen.

Bij reparaties moet de wasemafzuigkap altijd stroomloos worden gemaakt.

Lengte van de aansluitkabel: 1,30 m.

Als vaste aansluiting nodig is:

De wasemafzuigkap mag uitsluitend door een erkende installateur worden aangesloten.

In de installatie moet een scheidingsvoorziening worden aangebracht. Als scheidingsvoorzieningen gelden schakelaars met een contactopening van meer dan 3 mm en uitschakeling met alle polen. Daarbij horen aardlekschakelaars en veiligheidsschakelaars.

Als de elektriciteitskabel van het apparaat beschadigd raakt, moet deze worden vervangen door de klantenservice van de fabrikant of door een gekwalificeerd vakman, om gevaren te voorkomen.

Deze wasemafzuigkap voldoet aan de EG-bepalingen voor radio-ontstoring.

Inbouwen

De wasemafzuigkap is voorzien voor montage aan de keukenmuur.

1. Vetfilter verwijderen (zie de gebruiksaanwijzing).

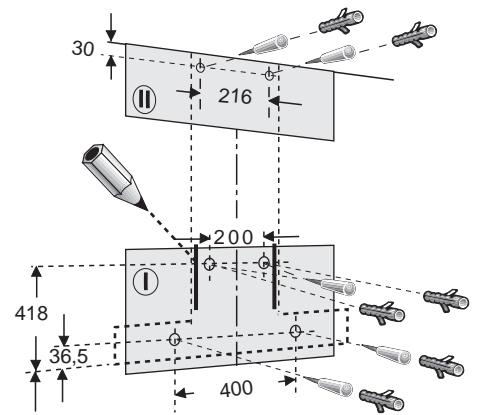

2. Van het plafond tot aan de onderkant van de wasemafzuigkap een middellijn op de muur aftekenen.
3. Met behulp van het sjabloon de posities voor de schroeven markeren op de muur.

Let op: minimumafstand in acht nemen van 550 mm tussen wasemafzuigkap en kookzones van elektrisch fornuis en van 650 mm tussen wasemafzuigkap en branders van gasfornuis. De onderste rand van het sjabloon duidt de onderste rand van de wasemafzuigkap aan. 4. 4 gaten voor de wasemafzuigkap en twee gaten voor de afscherming van de schoorsteen Ø 8 mm boren en pluggen volledig in de muur duwen.

min. 550 Elektro, min. 650 Gas

Opmerking: let op eventueel te monteren extra toebehoren.

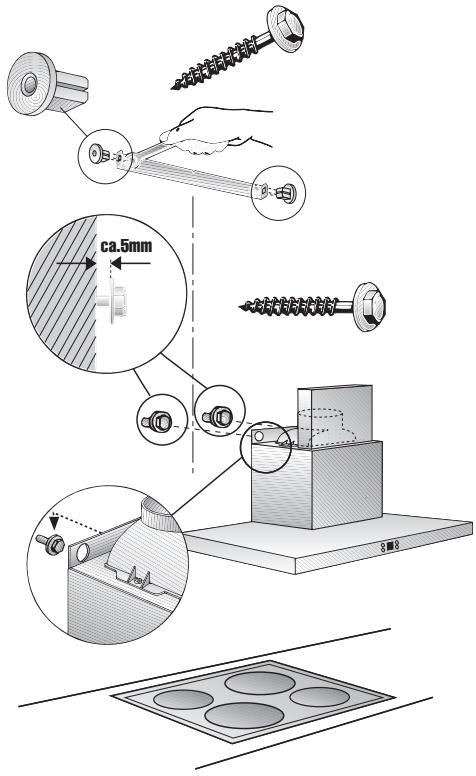

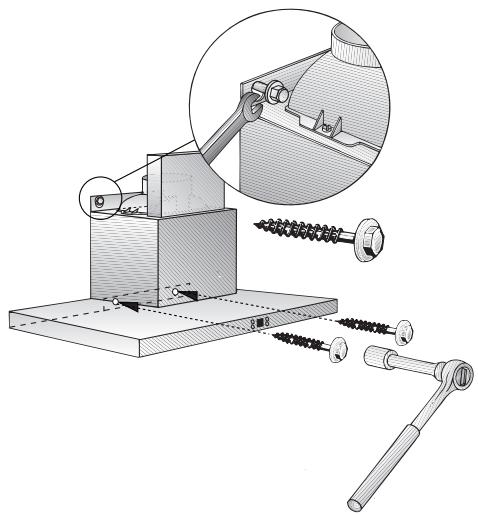

1. Klik de twee meegeleverde afstandhouders vast in de bevestigingshaak voor het schoorsteenafschermstuk. De bevestigingshaak voor het schoorsteenafschermstuk vastschroeven met 2 zeskantschroeven.
2. De twee bovenste zeskantschroeven vastdraaien tot ze nog ca. 5 mm uitsteken.
3. Wasemafzuigkap aan de schroeven hangen.

Inbouwen

1. De twee onderste zeskantschroeven vastdraaien. Voordat de vier schroeven worden vastgedraaid, moet de wasemafzuigkap op de juiste plaats worden gebracht.

1. Buisverbinding tot stand brengen.
2. Elektrische verbinding tot stand brengen.

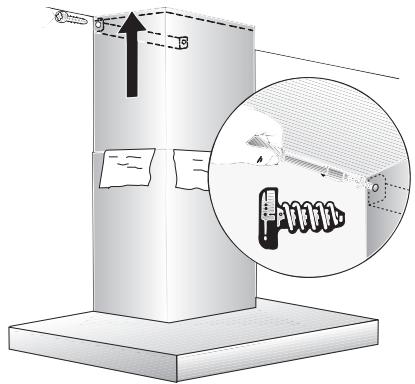

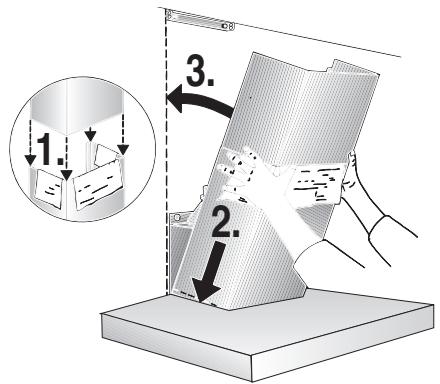

3. Beschermfolie van beide schoorsteenafschermstukken verwijderen. Voorkom beschadiging van de kwetsbare edelstalen oppervlakken.
4. De beide delen van de schoorsteenafscherming in elkaar schuiven (openingen op het bovenste telescoopdeel maar beneden) en in de uitsparing op de wasemafzuigkap plaatsen. Voorkom beschadiging bij het in elkaar schuiven door bijvoorbeeld het montagesjabloon ter bescherming over de rand van de onderste schoorsteenafscherming te leggen.

1. Het bovenste deel omhoog tillen en met twee schroeven opzij op de bevestigingshaak schroeven.

1. Vetfilter weer aanbrengen (zie de gebruiksaanwijzing).
