BEDIENUNGSANLEITUNG DKE66 BOSCH
Abb. 1
GAS
GAZ
KAASU
GASS
ELEKTRO
ELECTR.
ELETT.
EL.

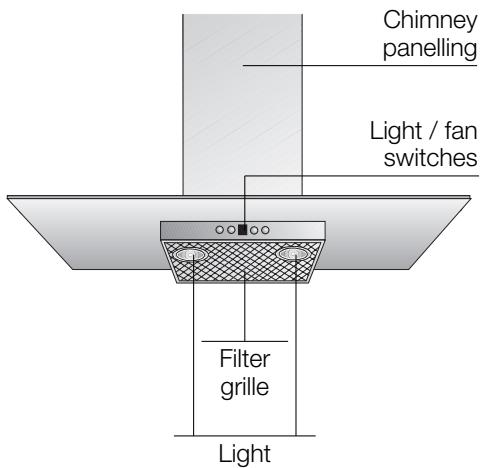

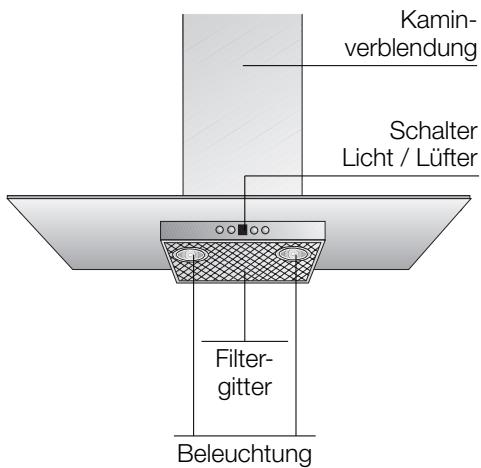

Gerätebeschreibung
Betriebsarten
Abluftbetrieb:
Der Lüfter der Dunstabzugshaube saugt den Kuchendunst an und leitetihn durch den Fettfilter ins Freie.
Der Fettfilter nimmt die fertigen Bestandteile des Kuchendunstes auf.
Die Kliche bleibt weltgehend frei von Fett und Geruch.
Be Abluftbetrieb der Dunstabzugshaube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstände zur Verbrennung bestehtigt wird.
Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht übersritten wird.
Betriebsarten
Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmauerkasten oder durch andere techn. Maßnahmen, wie gegenseitige Verriegelung o. ä., die Verbrennungsluft nachströmen kann.
Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zurückgesaugte Verbrennungsgase.
Ein Zuluft-/Abluftmaerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.
Anmerkung: Bei der Beurteilung muss immer der gesamte Luftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet.
Wenn die Dunstabzugshaube im Umluftbetrieb - mit Aktivkohlefilter - verwendet wird, ist der Betrieb ohne Einschränkung möglich.
Umluftbetrieb:
Hierzu muss ein Aktivkohlefilter eingebaut werden (siehe Filter und Wartung).
Das komplette Montage-Set sowie die Ersatzfilter konnen Sie beim Fachhandel erwerben.
Die entsprechenden Zubehör-Nummern\ finden Sie am Ende dieser Gebrauchsanleitung.
Der Lüfter der Dunstabzugshaube saugt den Kuchendunst an und leitetihn durch den Fett- und Aktivkohlefilter gereinigt in die Kuche zurück.
Der Fettfilter nimmt die fertigen Bestandteile des Kuchendunstes auf.
Der Aktivkohlefilter bindet die Geruchsstoffe.
Wird kein Aktivkohlefilter eingebaut, können keine Geruchsstoffe des Kuchendunstes gebunden werden.
Wichtige Hinweise:
These Gebrauchsanleitung gilt für mehrere Geräte-Ausführungen. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zuteffen.
- Diese Dunstabzugshaube entspricht den einschlagigen Sicherheitsbestimmungen. Reparaturen dürfen nur von Fachkräften durchgeführt werden.
Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.
Ist das Gerät beschädigt, dürfen Sie es nicht in Betriebnehmen.
An Schluss und Inbetriebnahme dürfen nur von einem Fachmann durchgeführt werden.
Wenn die Anschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eineähnlich qualifizierte Person ersetzt werden, um Gefährdung zu vermeiden.
Verpackungsmaterial ordnungsgemäß entsorgen (siehe Montageanleitung).
These Dunstabzugshaube ist nur für den Betrieb in Haushalten bestimmt.
Dunstabzugshaube nur mit eingesetzten Lampen betreiben.
Defekte Lampen sollen sofort ersetzt werden, um Überlastung der restlichen Lampen zu vermeiden.
Dunstabzugshaube nie ohne Fettfilter betreiben.
Überhützte Fette oder Öle können sich leicht entzünden.
Darum Speisen mit Fetten oder Ölen,
z. B. Pommes frites, nur unter Aufsicht
zubereiten.
Unter der Dunstabzugshaube nicht flambieren.
Brandgefahr am Fettfilter durch aufsteigende Flammen.
Bevor Sie das neue Gerät benutzen,
lesen Sieitte sorgfältig die
Gebrauchsanleitung.
Sie enthalt wichtige Informationen fur ihre
Sicherheit sowie zum Gebrauch und zur
Pflege des Gerätes.
Bewahren Sie die Gebrauchs- und Montageanleitung ggf. für einen Nachbesitzer gut auf.
Die Kochstellen müssen immer mit Kochgeschirr abgedeckt sein.
Über einer Feuerstätte für feste Brennstoffe (Kohle, Holz und dgl.) ist der Betrieb der Dunstabzugshaube nur bedingt gestattet (siehe Montageanleitung).
Gas-Kochmulden / Gas-Herde
Betreiben Sie nicht alle Gas-Kochstellen gleichzeitig über längerere Zeit (max. 15 Minuten) bei hochster Wärmebelastung, sonst besteht Verbrennungsgefahr bei Berührung der Gehäuseoberflächen bzw. Gefahr der Beschädigung der Dunstabzugshaube. Beim Betrieb der Dunstabzugshaube über einem Gas-Kochfeld muss bei gleichzeitigem Betreiben von drei oder mehr Gas-Kochstellen die Haube in der Maximalstufe betrieben werden.
Störungen
Bei eventuellen Rückfragen oder Störungen, Kundendienst anrufen. (Siehe Kundendienststellenverzeichnis).
Bei Anrufitte angeben:
E-Nr.
FD
Tragen Sie die Nummern in obige Felder ein. Die Nummern sind auf dem Typenschild, nach Abnahme der Fettfilter, im Innenaum der Dunstabzugshaube zu finden.
Der Kuchendunst wird am wirkungsvollsten beseitigt durch:
Einschalten der Dunstabzugshaube bei Kochbeginn.
Ausschalten der Dunstabzugshaube erst weniger Minuten nach Kochende.
Einschalten des Lufters:

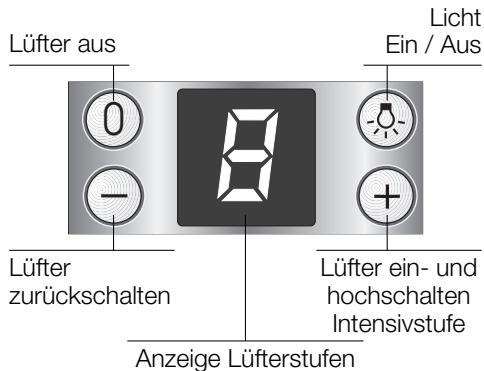

Drücken Sie die Taste+.
Einstellen der gewünschten Lüfterstufe:
Drucken Sie die Taste +. Der Lüfter schaltet eine Stufe höher.
Drucken Sie die Taste -. Der Lüfter schaltet eine Stufe darüber.
Ausschalten des Lufters:
Drücken Sie die Taste 0. Oder:
Drücken Sie die Taste - so oft, bis der Lüfter ausschaltet.
Intensivstufe:
Durch die Intensivstufe wird die hochste Leistung erreicht. Sie wird kurzzeitig besteht.
Drücken Sie die Taste + so oft, bis die Anzeige P leuchtet.
Wird die Intensivstufe nicht von Hand ausgeschelt, schaltet der Lüfter nach 10 Minuten selbst)tig auf Stufe zuocrin.
Beleuchtung:
Die Beleuchtung kann zu jeder Zeit verwendet werden, auch wenn der Lüfter ausgeschaltet ist.
Filter und Wartung
Fettfilter:
Zur Aufnahme der fertigen Bestandteile des Kuchendunstes sind Metall-Fettfilter eingesetzt.
Die Filtermatten bestehen aus unbrennbarem Metall.
Achtung:
Bei zunehmender Sattigung mit fetthaltigen Rückständen erhöht sich die Entflammarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden.
Wichtig:
Durchrechtzeitiges Reinigen der Metall-Fettfilter wird der Brandgefahr vorgebeugt, die durch Hitzestau beim Frittieren oder Braten entstehen kann.
Reinigen der Metall-Fettfilter:
Bei normalem Betrieb (täglich 1 bis 2 Stunden) müssen die Metall-Fettfilter nach 8 bis 10 Wochen gereinigt werden.
Das Reinigen kann in der Geschirrspulmaschine erfolgen. Dabei ist eine leichte Verfärbung möglich.
Der Filter muss locker in der Geschirspulmaschine liegen. Erarf nicht eingeklemmt sein.
Wichtig:
Stark gesättigte Metall-Fettfilter nicht zusammen mit Geschirr reinigen.
Beim Reinigen von Hand, die Fettfilter in heiBer Spullauge einweichen. Danach abbursten, gut ausspelen und abtropfen lessen.
Aus- und Einbauern der Metall-Fettfilter:
Achtung: Die Halogenlampen müssen ausgeschelt und abgekühlt sein.

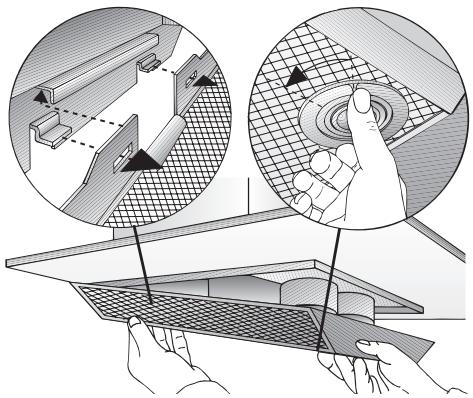

- Drehen Sie die beiden Riegel am Fettfilter und klappen Sie den Fettfilter ab.
- Reinigen Sie die Fettfilter.
- Setzen Sie die gereinigten Fettfilter wieder ein.
Aktivkohlefilter:
Zum Binden der Geruchsstoffe beim Umluftbetrieb.
Einbauen:
Achtung: Die Halogenlampen müssen ausgeschelt und abgekühlt sein.
- Bauen Sie die Fettfilter aus (siehe Ausund Einbauen der Metall-Fettfilter).
- Setzen Sie den Aktivkohlefilter ein.
- Rasten Sie die Lasche vorne ein.
- Bauen Sie die Fettfilter ein (siehe Ausund Einbauen der Metall-Fettfilter).
Ausbauen:
Achtung: Die Halogenlampen,müssen ausgeschelt und abgekühlt sein.

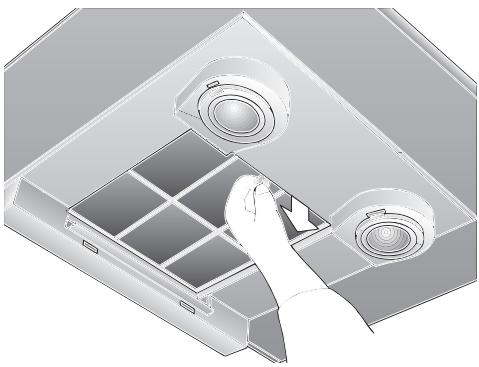

- Bauen Sie die Fettfilter aus.

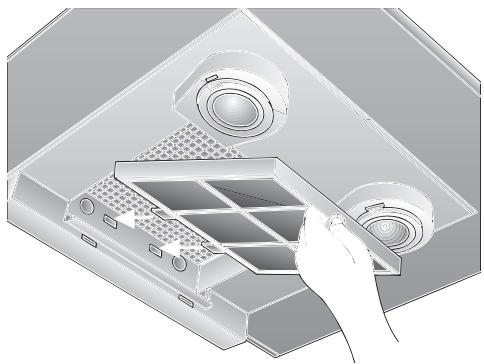

- Drücken Sie die Lasche vorne ein und nehmen Sie den Aktivkohlefilter nach unten ab.
- Bauen Sie die Fettfilter ein.
Wechsel des Aktivkohlefilters:
Bei normalem Betrieb (täglich 1 bis 2 Stunden) müssen die Aktivkohlefilter ungebahr 1 x im Jahr ausgetauscht werden.
Der Aktivkohlefilter ist im Fachhandel erhältlich (siehe Sonderzubehr).
Nur Originalfilter verwenden. Dadurch wird die optimale Funktion gewährleistet.
Entsorgung des alten Aktivkohlefilters:
Aktivkohlefilter enthalten keine Schadstoffe. Sie können z.B. als Restmull entsorgt werden.
Reinigen und Pflege
Dunstabzugshaube durch Ziehen des Netzsteckers bzw. Ausschalten der Sicherung stromlos machen.
Beim Reinigen der Fettfilter die zugänglichen Gehaussteile von abgelagertem Fett reinigen. Dadurch wird der Brandgebung vorgebeugt und die optimale Funktion bleibt erhalten.
Zum Reinigen der Dunstabzugshaube heiße Spüllauge oder mildes Fensterputzmittel verwenden.
Kratzen Sie angetrocknete Verschmutzung nicht ab, sondern weichen Sie diese mit einem feuchten Tuch auf.
Keine scheuernden Mittel oder kratzende Schwämme verwenden.
Hinweis: Alkohol (Spiritus) nicht auf Kunststoffflächen anwenden, es konnten matte Stellen entstehen. Vorsicht! Küche ausreichend belüften, keine offene Flamme.
Die Bedientasten nur mit milder Spüllauge und einem weichen, feuchten Tuch reinigen. Keinen Edelstahlreiniger für die Bedientasten verwenden.
Edelstahloberflächen:
- Verwenden Sie einen milden nicht scheuernden Edelstahlreiniger.
Reinigen Sie nur in Schliffrichtung.
Edelstahloberflächen nicht mit kratzenden Schwämmen und nicht mit sand-, soda-, säure- oder chloridhaltigen Putzmitteln reinigen!
Aluminium-, Lack- und Kunststoffoberflächen:
- Verwenden Sie ein weiches, fussenfreies Fenster- oder Microfasertuch.
Keine trockenen Tücher verwenden. - Verwenden Sie ein mildes Fensterreinigungsmittel.
Keine aggressiven, säure- oder laugenhaltigen Reiniger verwenden.
Keine Scheuermittel verwenden.
Auswechseln der Lampen
- Schalten Sie die Dunstabzugshaube aus und machen Sie durch Ziehen des Netzsteckers oder Ausschalten der Sicherung die Dunstabzugshaube stromlos.
Die Halogenbirnen werden bei Betrieb sehr heißt. Auch eine Zeit nach dem Ausschalten besteht noch Verbrennungsgefahr. - Nehmen Sie den Lampenring mit einem Schraubenzieher oder ähnlichem ab.
- Tauschen Sie die Halogenbirne aus (handelsübliche Halogenbirne, 12 Volt, max. 20 Watt, Sockel G4). Achtung: Steckfassung. Zum Anfassen der Birne ein sauberes Tuch verwenden.
- Rasten Sie den Lampenring wieder ein.
- Stellen Sie durch Einstecken des Netzsteckers oder durch Einschalten der Sicherung die Stromversorgung wieder her.
Hinweis: Soltte die Beleuchtung nicht Funktionieren, kontrollieren Sie, ob die Lampen richtig eingesteckt sind.
Wichtige Hinweise
Altgeräte sind kein wertloser Abt
Durch umweltgerechte Entsorgung konnen wertvolle Rohstoffe wiedergewonnen werden.
Bevor Sie das Altgerät entsorgen, machen Sie es unbrauchbar.
Ihr neues Gerät wurde auf dem Weg zu Ohnen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträgech und wieder verwertbar.itte halten Sie mit und entsorgen Sie die Verpackung umweltgerecht.
Über aktuelle Entsorgungswege informieren Sie sichitte bei Ihrm Fachhändler oder bei ihrer Gemeindeverwaltung.
Die Dunstabzugshaube ist für Abluft- und Umluftbetrieb verwendbar.
Die Dunstabzugshaube immer über der Mitte der Kochstellen anbringen.
Mindestabstand zwischen
Elektrokochstellen und Unterkante der

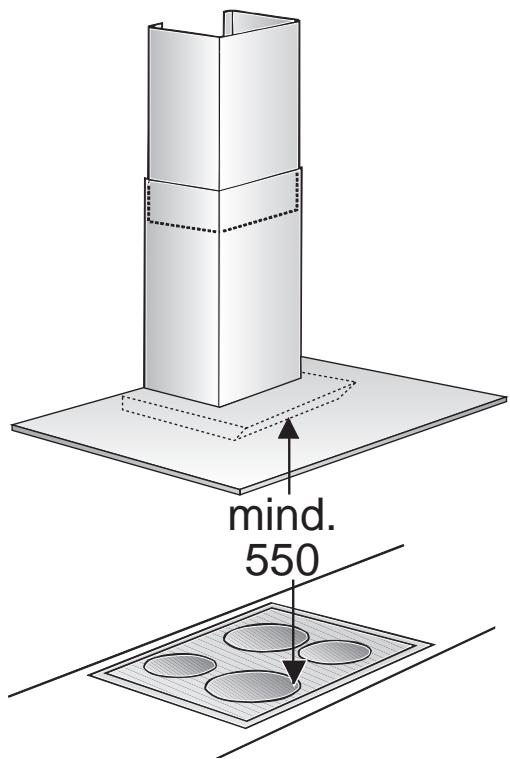

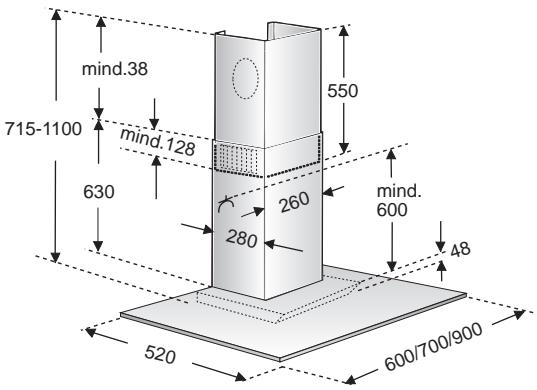

Dunstabzugshaube: 550 mm, Abb. 1.
Über einer Feuerstätte für feste
Brennstoffe, von der eine Brandgefahr
(z. B. Funkenflug) ausgehen kann, ist die
Montage der Dunstabzugshaube nur dann zulässig, wenn die Feuerstände eine
geschlossene nicht abnehmbare
Abdeckung hat und die länderspezifischen
Vorschriften eingehalten werden.
These Einschränkung gilt nicht für Gas-
Herde und Gas-Mulden.
Jekleiner der Abstand zwischen
Dunstabzugshaube und Kochstellen destogroßer ist die Möglichkeit, dass sich durchaufsteigenden Wasserdampf unter an der Dunstabzugshaube Tropfen bilden konnen.
Zusätzliche Hinweise bei Gas-Kochgeräten:
Bei der Montage von Gaskochstellen sind die national einschlagigen gesetzlichen Bestimmungen (z. B. in Deutschland: Technische Regeln Gasinstallation TRGI) zu beachten.
Es müssen die jeweils gultigen Einbauvorschriften und die Einbauhinweise der Gas-Gerätehersteller beachtet werden.
Die Dunstabzugshaube darfur an einer Seite neben einem Hochschrank oder einer hohen Wand eingebaut werden. Abstand mind. 50 mm.

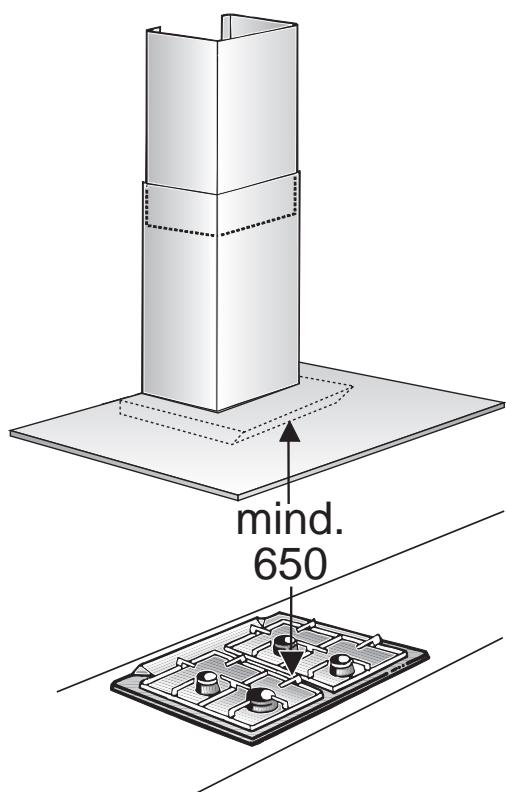

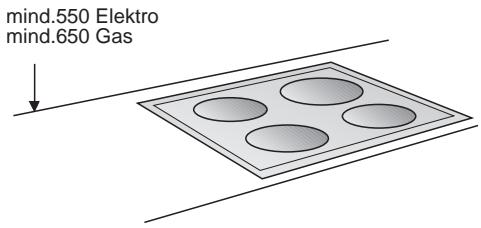

Mindestabstand bei Gas-Kochstellen zwischen Oberkante Topträger und Unterkante der Dunstabzugs
haube: 650 mm, Abb. 1.
Abluftbetrieb
Die Abluft wird über einen Lüftungsschacht nach oben, oder direkt durch die Außenwand ins Freie geleitet.
Die Abluft darf weder in einen in Betrieb befindlichen Rauch- oder Abgaskamin noch in einen Schacht, welcher der Entlungtung von Aufstellungsraumen von Feuerstätten dient, abgegeben werden.
Bei der Ableitung von Abluft sind die behörddlichen und gesetzlichen Vorschriften (z. B. Landesbauordnungen) zu beachten.
Bei Abführung der Luft in nicht in Betrieb befindliche Rauch- oder Abgaskamine ist die Zustimmung des zuständigen Schornsteinfegermeisters einzuholen.
Bei Abluftbetrieb der Dunstabzugshaube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur Verbrennung bestehtigt wird.
Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht übersritten wird.
Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmauerkasten oder durch andere techn. Maßnahmen, wie gegenseitige Verriegelung o. ä., die Verbrennungsluft nachströmen kann.
Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zurückgesaugte Verbrennungsgase.
Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.
Anmerkung: Bei der Beurteilung muss immer der gesamte Luftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet.
Wenn die Dunstabzugshaube im Umluftbetrieb - mit Aktivkohlefilter - verwendet wird, ist der Betrieb ohne Einschränkung möglich.
Wird die Abluft durch die Außenwand geleitet, sollte ein Telescop-Mauerkasten verwendet werden.
Optimale Leistung der Dunstabzugshaube:
Kurzes, glattles Abluftrohr.
Möglichst weniger Rohrbögen.
Möglichst große Rohrdurchmesser und große Rohrbögen.
Der Einsatz von langen, rauhen Abluftrohren, vielen Rohrbögen oder kleineren Rohrdurchmessern führt zu einer Abweichung von der optimalen Luftleistung und gleichzeitig zu einer Gerauscherhöhung.
Rundrohre:
Wir empfehlen
Innendurchmesser 150 mm, jedoch
mind. 120 mm.
Flachkanäe müssen einen gleichwertigen Innenquerschnitt wie Rundrohre haben.
Sie sollen den keine scharfen Umlenkungen haben.
120 ~mm ca. 113 ~cm^2
150 ~mm ca. 177 ~cm^2
Bei abweichenden Rohrdurchmessern: Dichtstreifen einsetzen
Bei Abluftbetrieb für ausreichend Zuluft sorgen.
Umluftbetrieb
Mit Aktivkohlefilter, wenn keine Möglichkeit für Abluftbetrieb vorhanden ist.
Das komplette Montage-Set konnen Sie beim Fachhandel erwerben. Die entsprechenden Zubehör-Nummern finden Sie am Ende dieser Gebrauchs-anleitung.
Anschluss Abluftrohr 150 mm:
Abluftrohr direkt am Luftstutzen befestigen.

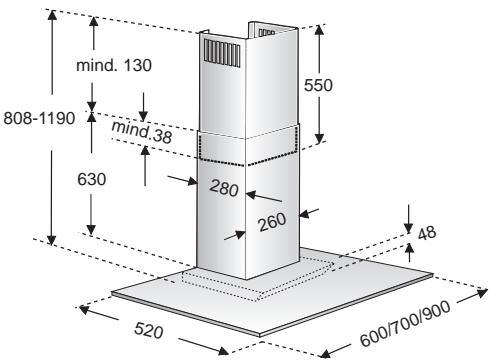

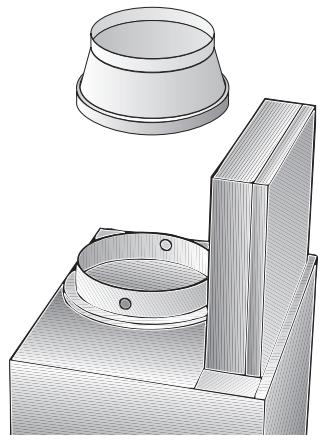

Anschluss Abluftrohr 120 mm:

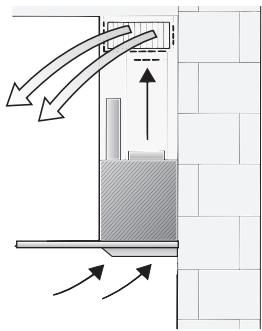

Reduzierstutzen direkt am Luftstutzen befestigen.
Abluftrohr am Reduzierstutzen befestigen.
Vor der Montage

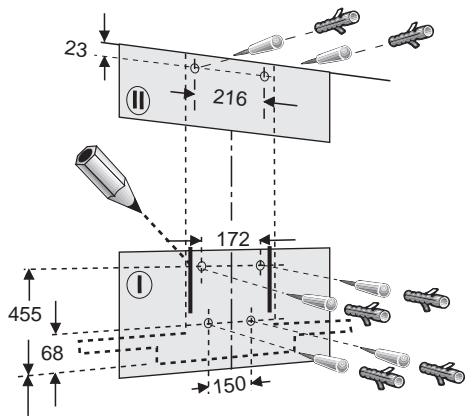

Vorbereiten der Wand
Die Wand muss eben und senkrecht sein.
Fur festen Halt der Düb ist zu sorgen.
Gewicht in kg:
| Abluft | Umluft | |
| 60 cm | 22,0 | 27,4 |
| 70 cm | 23,0 | 28,4 |
| 90 cm | 25,1 | 30,5 |
Konstruktionsänderungen im Rahmen der technischen Entwicklung bleiben vorenhalten.
Elektrischer Anschluss
Die Dunstabzugshaubearfur an eine vorschrifsmäßiginstallierte Schutzkontaktsteckdoseangeschlossenwerden. Die Schutzkontaktsteckdosed最容易st direkthinterd Kaminverblendung anbringen.
Elektrische Daten:
Sie sind auf dem Typenschild nach Abnahme der Filterrahmen - im Innenaum des Gerätes - zu finden.
Bei Reparaturen die Dunstabzugshaube generell stromlos machen.
Lange der Anschlussleitung: 1,30 m.
Bei erforderlichem Festanschluss:
Die DunstabzugshaubearfindemFall nur durch einen beimzuständigen Elektrizitäts-Versorgungsunternehmen eingetragenenElektro-Installeur angeschlossen werden.
Installsseitig ist eine Trennvorrichtung vorzusehen. Als Trennvorrichtung gelten Schalter mit einer Kontaktoffnung von mehr als 3 mm und allpoliger Abschaltung. Dazu gehoren LS-Schalter und Schütze.
Wenn die Anschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eineähnlich qualifizierte Person ersetzt werden, um Gefährung zu vermeiden.
These Dunstabzugshaube entspricht den EG-Funkentstörbestimmungen.
Die Dunstabzugshaube ist für die Montage an die Kuchenwand vorgesehen.
- Fettfilter abnehmen (siehe Gebrauchsanleitung).
- Von der Decke bis zur Unterkante der Dunstabzugshaube eine Mittellinie an die Wand anziehnen.
- Mit Hilfe der Schablone Positionen für die Schrauben an der Wand anreiben und zum leichteren Einhängen die Kontur des Einjährige Bereiches anzeichnen.
Auf Mindestabstand Kochstelle - Dunstabzugshaube von 550 mm bei Elektro-Kochstellen bzw. 650 mm bei Gas-Kochstellen achten. Der untere Rand der Schablone entspricht dem unteren Rand der Dunstabzugshaube.
4. 4 LÖcher für die Dunstabzugshaube und 2 LÖcher für die Kaminverblendung 8 mm bohren und Dübel wandbündig eindrücken.
Hinweis: Achten Sie auf eventuell zu montierende Sonderzubehörteile.

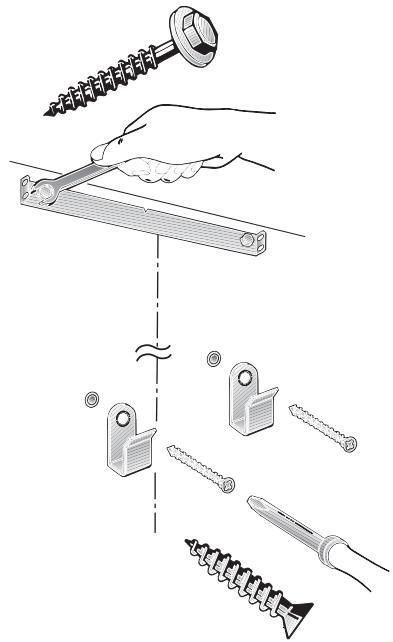

- Den oberen und die zwei unteren Haltewinkel anschrauben.
- Dunstabzugshaube einhängen.
Höhe und waagerechte Lage mit den Verstellschrauben ausrichten.
Der Glasschirm darf nicht an der Wand anzuschlagen.

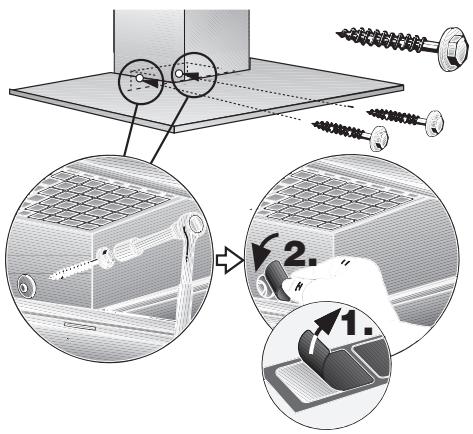

- Untere Schrauben (Sechskant-schrauben) eindrehen.
Entstehen beim Festschauben ein Druck auf den Glasschirm, kann es zu Glasbruch führen.
- Je eine Abdeckfolie über die Löscher der 2 unteren Befestigungsschrauben auf das Schutzgitter kleben.
- Rohrverbindung herstellen.
- Elektrische Verbindung herstellen.
- Schutzfolie an den beiden Kaminverblendungen abziehen.
Vermeiden Sie Beschädigungen der empfindlichen Oberflächen.
-
Die obere Kaminverblendung (Schlitzenach unter) in die untere Kaminverblendung einschieben.
Vermeiden Sie Kratzer beim Ineinanderschieben, in dem Sie z. B. die Montageschablone als Schutz über die Kante der unteren Kaminverblendung legen. -

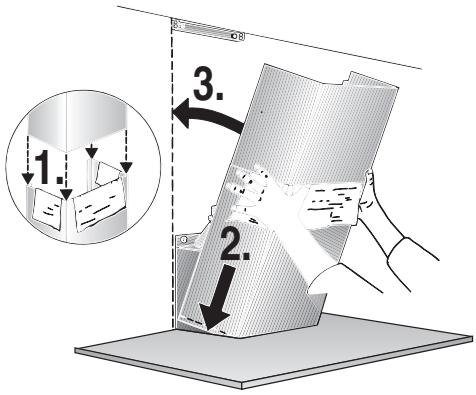

Die komplette Kaminverblendung in den Glasschirm schrag einsetzen und nach hinteren schwenken.
Achtung: Die LÖcher an der Kaminverblendung themselves genau über die Schalter passen.

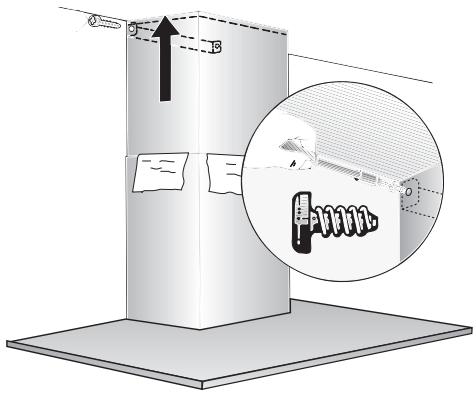

- Die obere Kaminverblendung vorsichtig nach oben ausziehen und mit 2 Schrauben seitlich an den Haltewinkel schrauben.
- Fettfilter wieder einsetzen (siehe Gebrauchsanleitung).
Appliance description
