Tipo de producto	Campana extractora decorativa
Marca y modelo	Bosch DKE66
Ancho disponible	60 cm, 70 cm, 90 cm
Peso (evacuación / recirculación)	60 cm : 22,0 / 27,4 kg ; 70 cm : 23,0 / 28,4 kg ; 90 cm : 25,1 / 30,5 kg
Alimentación eléctrica	230 V / 50 Hz, enchufe con tierra
Potencia máxima	Aprox. 200 W (ventilador + iluminación)
Tipo de iluminación	Halógeno 12 V / 20 W máx., casquillo G4
Número de velocidades	3 velocidades + nivel intensivo (retorno automático después de 10 min)
Control	Teclas táctiles (+ / - / 0)
Filtro de grasa	Metal, lavable en lavavajillas, limpieza cada 8 a 10 semanas
Filtro de carbón activo (opcional)	Reemplazo una vez al año aproximadamente (según uso)
Modo de evacuación	Aire evacuado al exterior o recirculado (con filtro de carbón)
Diámetro del conducto de evacuación	150 mm recomendado, mínimo 120 mm
Distancia mínima al plano de cocción	Eléctrica: 550 mm; Gas: 650 mm
Longitud del cable de alimentación	1,30 m
Material de la superficie	Acero inoxidable cepillado, vidrio, aluminio y plástico
Nivel sonoro	Aprox. 55-65 dB(A) según velocidad (estimación)
Seguridad	Corte automático nivel intensivo, protección contra retorno de llama
Accesorios especiales	Kit de montaje para recirculación, filtros de carbón de repuesto
Reparabilidad	Bombillas halógenas reemplazables, filtros accesibles, servicio técnico Bosch

Preguntas frecuentes - DKE66 BOSCH

¿Cuál es la distancia mínima entre la campana y mi placa de cocción?

Para cocinas eléctricas, prevea al menos 550 mm. Para cocinas a gas, la distancia mínima es de 650 mm entre el borde superior de las rejillas y el borde inferior de la campana.

¿Cómo limpiar el filtro de grasa metálico?

Los filtros de grasa de metal se limpian en lavavajillas o a mano. En uso normal (1-2 h/día), límpielos cada 8 a 10 semanas. A mano, sumérjalos en agua caliente con detergente lavavajillas, cepille, enjuague y deje secar.

¿Cuándo hay que reemplazar el filtro de carbón activo?

El filtro de carbón activo debe reemplazarse aproximadamente una vez al año en uso normal (1-2 h/día). Utilice exclusivamente filtros originales Bosch para garantizar un funcionamiento óptimo.

¿Puedo usar la campana sin filtro de grasa?

No, nunca haga funcionar la campana sin el filtro de grasa. Las partículas de grasa podrían dañar el aparato o presentar un riesgo de incendio.

¿Cómo cambiar una bombilla halógena?

Desconecte la campana. Retire el anillo de la bombilla con un destornillador, cambie la bombilla (12 V, 20 W máx., casquillo G4) sosteniéndola con un paño limpio, luego vuelva a colocar el anillo. Verifique que la bombilla esté bien insertada.

¿Qué hacer si la iluminación no funciona?

Primero verifique que las bombillas estén correctamente insertadas. Si son recientes, revise el fusible o el interruptor automático. Si el problema persiste, contacte al servicio técnico Bosch.

¿Puede la campana funcionar en recirculación sin filtro de carbón?

No, en modo recirculación (sin evacuación exterior), el filtro de carbón activo es obligatorio para retener los olores. Sin él, los olores no se absorberán.

¿Qué diámetro de conducto de evacuación debo usar?

El diámetro recomendado es de 150 mm, con un mínimo de 120 mm. Utilice conductos lisos y cortos con la menor cantidad de codos posible para un rendimiento óptimo.

¿Puedo usar productos abrasivos para limpiar la campana?

No, no use nunca productos abrasivos, esponjas abrasivas, detergentes ácidos o clorados. Para el acero inoxidable, use un producto específico frotando en la dirección del pulido. Para las teclas, use un paño suave húmedo con un poco de detergente lavavajillas.

¿Cómo acceder a la placa de características de la campana?

Retire la rejilla de filtración (filtro de grasa). La placa de características se encuentra en el interior del aparato. Los números NoE son útiles para el servicio técnico.

MANUAL DE USUARIO DKE66 BOSCH

de	Seite	3-13	it	pagea	47-57
en	page	14-24	es	páginaa	58-69
fr	page	25-35	pt	páginaa	71-81
nl	pagea	36-46

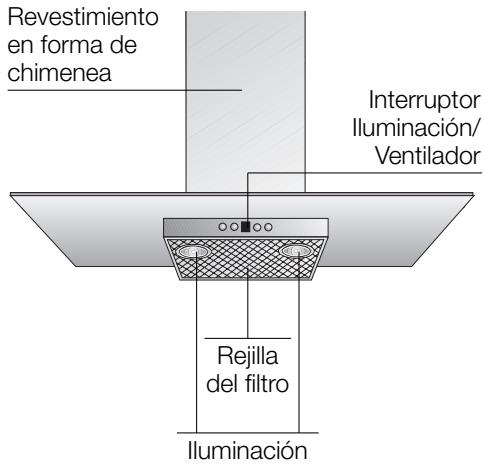

Descripción del aparato

Modalidades de funcionamiento

Evacuación del aire hacia el exterior:

El ventilador que incorpora la campana extractora aspira los vahos de la cocina y los evacúa hacia el exterior, haciéndolos pasar previamente a través del filtro antigrasa. El filtro antigrasa absorbe las partículas sólidas contenidas en los vahos de la cocina. La comida queda así prácticamente libre de grasa y olores.

Si se utiliza la campana con evacuación del aire al exterior simultáneamente con un hogar dependiente de una chimenea (por ejemplo, calefacciones de gas, gasóleo o carbón, calentadores instantáneos, calentadores de agua), hay que procurar que exista una suficiente alimentación de aire, necesario para el proceso de combustión del hogar.

Este funcionamiento es posible sin peligro si en el local de emplazamiento del hogar no se sobrepasa la depresión admisible de 4 Pa (0,04 mbares).

Modalidades de funcionamiento

Para ello, es necesario que existan aberturas no bloqueables por las que el aire de combustión pueda renovarse y ventilarse sin dificultad, por ejemplo, por puertas, ventanas o cajas murales para la alimentación o evacuación del aire, o también podrán tomarse otras medidas, como por ejemplo, instalando cerrojos invertidos o similares.

Cerciorarse de que existe una alimentación suficiente del aire. De lo contrario, el aire evacuado se vuelve a utilizar para la admisión y se corre el peligro de intoxicación.

La sola presencia de una caja mural para alimentación o evacuación del aire, sin embargo, no constituye una garantía para la observación de los límites de tolerancia válidos.

Nota: En las consideraciones y valoraciones a este respecto, siempre habrá que tener en cuenta todo el conjunto del sistema de ventilación existente en la vivienda. Esta regla no es válida para las cocinas y placas de cocción de gas.

Las campanas extractoras montadas con evacuación del aire interior (sistema de recirculación del aire), dotadas de filtro de carbón activo, pueden funcionar sin ningún tipo de restricción.

Evacuación del aire hacia el interior (sistema de recirculación del aire):

Para trabajar con esta modalidad hay que montar un filtro de carbón activo en la campana extractora (véase el capítulo «Filtros y mantenimiento» de las presentes Instrucciones). El kit de montaje completo, como los filtros de repuesto, se puede adquirir en el comercio especializado. Las referencias correspondientes figuran al final de estas instrucciones de uso. El ventilador que incorpora la campana extractora aspira los vahos de la cocina y los hace pasar a través de los filtros antigrasa y de carbón activo, devolviéndolos a continuación, una vez purificados, a la cocina. El filtro antigrasa absorbe las partículas sólidas contenidas en los vahos de la cocina. El filtro de carbón activo absorbe el olor.

En caso de no montar en la campana un filtro de carbón activo, no se pueden absorber los olores producidos durante la preparación de los alimentos.

Antes de la puesta en marcha inicial del aparato:

Las presentes instrucciones de servicio son válidas para diferentes modelos de aparato; por lo tanto, puede ser posible que se describan detalles y características de equipamiento que no concuerden íntegramente con las de su aparato concreto. Esta campana extractora cumple las normas y disposiciones en materia de seguridad.

Las reparaciones que fuera necesario efectuar en el aparato solo podrán ser ejecutadas por técnicos especializados del ramo.

Las reparaciones ejecutadas de modo erróneo o incorrecto pueden dar lugar a situaciones de serio peligro para el usuario.

Si el aparato presenta daños o desperfectos, no debe ser utilizado. La conexión y puesta en marcha del aparato solo podrán ser efectuadas por un técnico especialista del ramo. En caso de producirse daños en el cable de conexión del aparato, este solo deberá ser sustituido por el fabricante, un técnico especializado del Servicio de Asistencia Técnica Oficial o un técnico especializado del ramo, a fin de evitar situaciones de peligro. Elimine los envases y el material de embalaje de acuerdo a las normas correspondientes para la protección del medio ambiente (véanse al respecto las instrucciones de montaje de la campana extractora). La presente campana extractora solo es adecuada para uso doméstico. Utilizar la campana extractora solo con las lámparas de iluminación montadas. Sustituir inmediatamente las lámparas defectuosas a fin de evitar la sobrecarga de las lámparas restantes. No usar nunca la campana extractora sin incorporar el filtro antigrasa.

• Antes de emplear el aparato nuevo deben leer detenidamente las instrucciones de servicio de la cocina eléctrica. En ellas se facilitan informaciones y consejos importantes para su seguridad personal, así como para el correcto manejo y cuidado de la cocina. Guarde las instrucciones de servicio y de montaje para un posible propietario posterior.

Las grasas y aceites calentados excesivamente pueden inflamarse rápido. Por lo tanto, alimentos o platos que requieran grasa o aceite caliente, como por ejemplo patatas fritas, etc., solo deberán prepararse bajo vigilancia. No preparar alimentos o platos flameados directamente bajo la campana extractora.

La grasa acumulada en el filtro antigrasa podría incendiarse por las llamas que suben.

Las llamas de los quemadores de gas de las zonas de cocción deberán encontrarse siempre cubiertas con un recipiente. El montaje de la campana extractora por encima de hogares para combustibles sólidos (carbón, leña, etc.) solo está permitido si esta cumple una serie de condiciones restrictivas (véanse al respecto las instrucciones de montaje de la campana extractora).

Placas de cocción de gas / Cocinas de gas

No trabaje simultáneamente con todas las zonas de cocción (quemadores) durante un tiempo prolongado (como máximo 15 horas) ajustadas a su máxima potencia, de lo contrario existe peligro de quemadura en caso de tocar la campana o de ocasionar daños en la misma. En caso de instalar y trabajar la campana por encima de una placa de cocción de gas, hay que ajustar esta a su máxima potencia en caso de trabajar simultáneamente con tres o más zonas de cocción (quemadores).

La manera más eficaz de absorber los vapores producidos en la cocina durante la preparación de los alimentos es:

• Conectando la campana extractora al comenzar a trabajar. Desconectando la campana extractora al cabo de una hora después de haber concluido los trabajos.

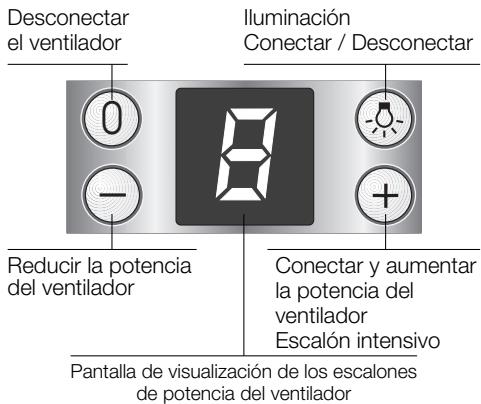

Conectar el ventilador:

Pulsar la tecla +.

Conectar el ventilador:

Pulsar la tecla +. El ventilador funcionará con un escalón de potencia superior. Pulsar la tecla. El ventilador funcionará con un escalón de potencia inferior.

Ajustar el escalón de potencia del ventilador:

Pulsar la tecla 0. O: Pulsar la tecla de reducción - repetidas veces, hasta que el ventilador se desconecte.

Escalón intensivo:

Seleccionando el escalón de configuración intensivo, el ventilador desarrolla su máxima potencia. Este escalón se suele usar sólo durante cortos periodos.

Pulsar la tecla + repetidas veces, hasta que en la pantalla de visualización se ilumine la letra P. En caso de no desconectar manualmente el escalón intensivo, el ventilador conmuta al cabo de 10 horas automáticamente al escalón de potencia.

Iluminación:

La iluminación se puede conectar en cualquier momento, con independencia de que el ventilador funcione o no.

Filtros y mantenimiento

Filtro antigrasa:

Para retener las partículas de grasa contenidas en el vaho de la cocina se montan filtros metálicos.

Las esterillas de filtro son de metal antiinflamable.

¡Atención!

A medida que crece el grado de saturación de la esterilla de filtro con partículas de grasa, aumenta su inflamabilidad, influyendo negativamente en el funcionamiento de la campana.

Importante:

La limpieza a tiempo de los filtros metálicos, eliminando las partículas de grasa adheridas en los mismos, puede prevenir el peligro de incendio a causa de una acumulación de calor al freír o asar alimentos.

Limpieza del filtro antigrasa metálico:

En caso de un servicio normal (de 1 a 2 horas diarias) debe cambiarse el filtro metálico de grasa después de 8 a 10 semanas. - Los filtros antigrasa metálicos se pueden limpiar en un lavavajillas. Ello puede dar lugar a una ligera decoloración de los mismos.

Importante:

No mezclar con la vajilla normal los filtros antigrasa metálicos muy saturados de grasa.

En caso de limpiar los filtros metálicos a mano, colocar la caja del filtro durante varias horas en una solución detergente (para vajilla) muy caliente, para reblandecer la grasa adherida. Limpiarlos a continuación con un cepillo, enjuagarlos bien y dejarlos escurrir.

Averías y perturbaciones

En caso de consultas o averías de la campana extractora, no dude en llamar al Servicio de Asistencia Técnica.

(Véase al respecto la lista con las delegaciones y distribuidores oficiales).

Para cualquier consulta, deberán indicarse los números de producto y de fabricación:

N°E

FD

Anote los números correspondientes a su aparato en los espacios correspondientes. Los números figuran en la placa de características, a la que se accede tras desmontar la rejilla del filtro bajo de la campana extractora.

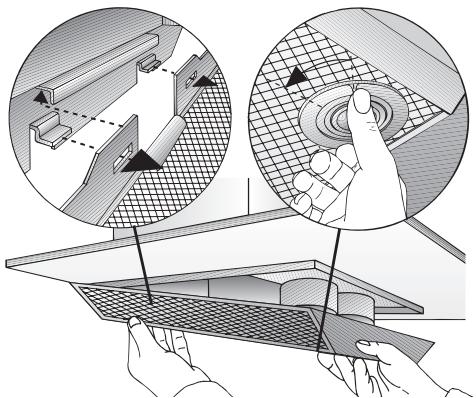

Desmontar y montar los filtros antigrasa metálicos:

¡Atención! Las lámparas halógenas tienen que estar desconectadas y frías.

1. Girar los cierres del filtro antigrasa y abatir el filtro hacia abajo.

1. Limpiar los filtros.
2. Montar los filtros limpios en su sitio.

Filtro de carbón activo:

Para retener los olores durante el funcionamiento de la campana extractora con evacuación del aire al interior (recirculación del aire).

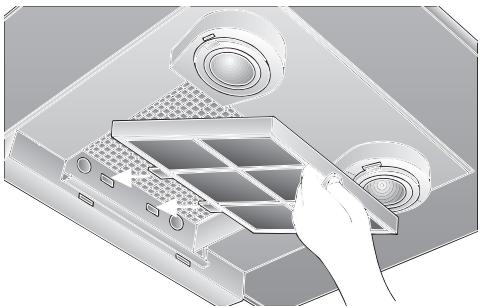

Montar el filtro:

¡Atención! Las lámparas halógenas tienen que estar desconectadas y frías.

1. Desmontar los filtros antigrasa (véase a este respecto el capítulo «Desmontar y montar los filtros antigrasa metálicos»).
2. Montar el filtro de carbón activo.

1. Encajar la lengüeta por delante.
2. Montar los filtros antigrasa (véase al respecto el capítulo «Desmontar y montar los filtros antigrasa metálicos»).

Desmontar el filtro de carbón activo:

¡Atención! Las lámparas halógenas tienen que estar desconectadas y frías.

1. Desmontar los filtros antigrasa.

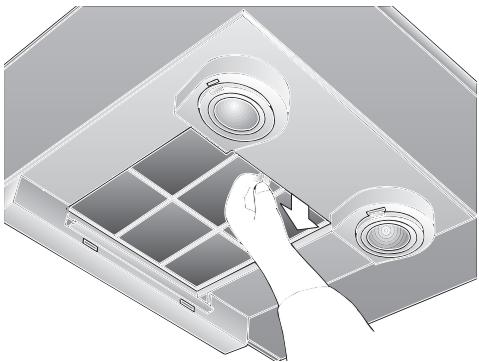

2. Presionar la lengüeta y retirar el filtro de carbón activo hacia abajo.

1. Montar los filtros antigrasa.

Sustituir el filtro de carbón activo:

Utilizar solo filtros originales del fabricante.

• Bajo unas condiciones de funcionamiento normal (1 o 2 horas diarias), los filtros de carbón activo tienen que sustituirse una vez al año. El filtro de carbón activo puede adquirirse en el comercio especializado (véanse los accesorios opcionales).

De este modo se cumplen las normas y disposiciones de seguridad vigentes, asegurando un funcionamiento óptimo.

Evacuación del filtro de carbón activo usado:

• Los filtros de carbón activo no incorporan ningún tipo de material o sustancia tóxica o nociva. Por esta razón pueden evacuarse conjuntamente con los desechos domésticos (cubo de basura).

Limpieza y cuidados

Desconectar la campana extractora de la red eléctrica extrayendo el cable de conexión de la toma de corriente o a través del fusible.

Al limpiar los filtros antigrasa, limpiar la grasa acumulada en los puntos accesibles del cuerpo de la campana extractora. De este modo se previene el peligro de que se inflamen los restos de grasa antiguos y la campana conserva un óptimo funcionamiento. Utilizar una solución de agua y agente lavavajillas de uso corriente caliente para limpiar la campana extractora. En caso de suciedad más resistente y fuertemente acumulada, utilizar un agente limpiacristales suave. No rascar la suciedad seca acumulada. Reblandézcala primero aplicando sobre la misma un paño húmedo. No utilizar agentes o esponjas abrasivos. - Atención: No limpiar las superficies y elementos de plástico con alcohol de quemar, ya que podrían producirse zonas o puntos de color mate.

Atención: Procurar una buena ventilación de la cocina. ¡No trabajar con llamas abiertas!

Limpiar el mando desplazable del ventilador solo con un paño suave y húmedo (usar una solución de agua y agente lavavajillas suave). ¡No usar limpiadores de acero para limpiar el mando desplazable!

Superficies de acero inoxidable:

• Usar un limpiador para acero inoxidable suave, no abrasivo. Limpiar el metal solo en dirección al pulido.

¡No limpiar las superficies de acero inoxidable con esponjas abrasivas! No emplear detergentes que contengan arena, sosa, ácidos o cloruro!

Superficies de aluminio y plástico:

Utilizar solo paños suaves para limpieza de ventanas, libres de pelusas o paños de microfibra. No utilizar paños secos. Utilizar un agente limpiacristales suave. No utilizar agentes limpiadores agresivos que contengan ácidos o álcalis. No utilizar agentes frotadores.

Sustituir las lámparas

1. Desconectar la campana extractora de la red eléctrica, extrayendo el cable de conexión de la toma de corriente o del fusible. Las lámparas halógenas alcanzan durante su funcionamiento elevadas temperaturas. Para retirar la lámpara, sujetarla con un paño limpio.
2. Extraer el cristal protector del emplazamiento con la punta de un destornillador o similar.

1. Sustituir la lámpara halógena por una lámpara halógena corriente, 12 V, máx. 20 W, base G 4).

Atención: Portalámparas con acoplamiento de clavijas. Para retirar la lámpara, sujetarla con un paño limpio.

1. Colocar el cristal protector en su emplazamiento y encajarlo.
2. Restablecer la alimentación de corriente introduciendo el cable de conexión en la toma de corriente o del fusible.

Advertencia: En caso de no funcionar la iluminación de la campana, verificar si se han montado las lámparas correctas.

Los aparatos eléctricos usados incorporan materiales valiosos que se pueden recuperar. Por favor, deposítelos para su investigación en un centro oficial de recogida o recuperación de materiales reciclables (por ejemplo, servicio o centro municipal de desguace o instituciones semejantes). Su Ayuntamiento o Administración local le facilitarán gustosamente las señas del centro de recuperación de materiales más próximo. Antes de deshacerse de su aparato, debe inutilizarlo. Su nuevo aparato está protegido durante el transporte hasta su hogar por un embalaje protector. Todos los materiales de embalaje son respetuosos con el medio ambiente y pueden ser reciclados o reutilizados. Contribuya activamente a la protección del medio ambiente insistiendo en métodos de eliminación y recuperación de los materiales de embalaje respetuosos con el medio ambiente. Su distribuidor o administración local le informará gustosamente sobre las vías y posibilidades más eficaces y actuales para la eliminación respetuosa con el medio ambiente de estos materiales. La presente campana extractora es apropiada para trabajar con evacuación del aire al exterior o al interior (sistema de recirculación del aire). Montar la campana extractora siempre por encima del centro de las zonas de cocción o los quemadores (según el tipo de cocina que se utilice). La distancia mínima a observar entre las zonas de cocción (de una placa o cocina electrónica) y el borde inferior de la campana es de 550 mm (Fig. 1).

La campana sólo debe montarse por encima de hogares para combustibles sólidos con peligro de incendio (por ejemplo, proyección de chispas) si el hogar está provisto de una protección cerrada no desmontable y se cumplen las normas y disposiciones nacionales vigentes. Esta restricción no es válida para cocinas y placas de gas. Cuanto menor sea la distancia entre la campana extractora y los quemadores, mayor posibilidad existe de que se formen gotas de agua en la parte inferior de la campana extractora debidas a la condensación del vapor de agua.

Advertencias adicionales relativas a las cocinas de gas:

Al proceder al montaje de los quemadores de una placa de cocción o cocina de gas, deben observarse estrictamente las normas y disposiciones legales vigentes en cada país (en Alemania, por ejemplo, son las Normas Técnicas para Instalación de Equipos de Gas TRGI). Respetar las normas y disposiciones, así como las instrucciones y consejos de montaje facilitados por los fabricantes de las cocinas y aparatos de gas. Esta campana extractora sólo debe montarse con un lateral junto a un armario o pared alta. Distancia mínima a observar: 50 mm. La distancia mínima entre el borde inferior de la campana extractora y el borde superior de la parrilla para colocar recipientes de las zonas de cocción (quemadores) de una placa de cocción o cocina de gas: 650 mm (Fig. 1).

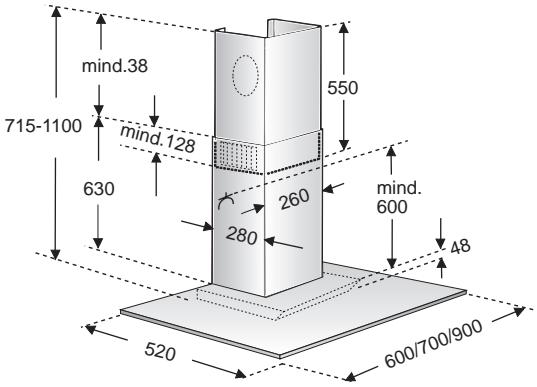

Funcionamiento con evacuación del aire al exterior

El aire de evacuación pasa a través de un túnel de ventilación hacia arriba o directamente hacia el exterior, a través de la correspondiente pared.

El aire de evacuación no debe pasar a ninguna chimenea de humos o gases de escape en servicio, ni tampoco a túneles de ventilación de locales con hogares.

Antes de proceder a los trabajos de evacuación del aire al exterior, deben observar las disposiciones legales de su localidad (por ejemplo, el replanteo local para el permiso de edificación).

En caso de haber pasado el aire de evacuación de la campana a una chimenea de humos o gases de escape fuera de servicio, deben consultarse con el deshollinador del distrito competente, observando asimismo las normas y disposiciones nacionales vigentes.

Si se utiliza la campana con evacuación del aire al exterior simultáneamente con un hogar dependiente de una chimenea (por ejemplo, calefacciones de gas, gas-oil o carbón, calentadores instantáneos, calentadores de agua), hay que procurar que exista una suficiente alimentación de aire, necesario para el proceso de combustión del hogar.

Este funcionamiento es posible sin peligro si en el local de emplazamiento del hogar no se sobrepasa la depresión admisible de 4 Pa (0,04 mbares).

Para ello, es necesario que existan aberturas no bloqueables por las que el aire de combustión pueda renovarse y ventilarse sin dificultad, por ejemplo, por puertas, ventanas o cajas murales para la alimentación o evacuación del aire, o también pueden tomarse otras medidas como, por ejemplo, instalando cerrojos invertidos o similares.

Cerciorarse de que existe una alimentación suficiente del aire. De lo contrario, el aire evacuado se vuelve a utilizar para la admisión y se corre el peligro de intoxicación.

La sola presencia de una caja mural para alimentación o evacuación del aire, sin embargo, no constituye una garantía para la observación de los límites de tolerancia válidos.

Nota: En las consideraciones y valoraciones a este respecto, siempre habrá que tener en cuenta todo el conjunto del sistema de ventilación existente en la vivienda. Esta regla no es válida para las cocinas y placas de cocción de gas.

Las campanas extractoras montadas con evacuación del aire interior (sistema de recirculación del aire), dotadas de filtro de carbón activo, pueden configurarse sin ningún tipo de restricción.

Si el aire es evacuado pasando a través de la pared exterior, deben utilizar una caja mural telescópica.

Condiciones necesarias para lograr la óptima potencia y rendimiento de la campana extractora:

Tubo de evacuación corto y liso. - Menor número de codos posible. - Usar en lo posible tubos de gran diámetro, así como codos de gran tamaño. Tubos redondos:

Los canales planos deben poseer una sección interior equivalente a la de los tubos redondos. No deben presentar ángulos demasiado agudos. Diámetro 120 mm, aprox. 113 cm². Diámetro 150 mm, aprox. 177 cm². En caso de usar tubos con diferentes diámetros: colocar una tira estanqueizante. Al trabajar con sistemas de evacuación del aire al exterior: procurar una suficiente alimentación de aire.

Funcionamiento con evacuación del aire hacia el interior (recirculación del aire)

• Filtro de carbón activo en caso de no existir la posibilidad de trabajo con evacuación del aire hacia el exterior.

El kit de montaje completo, así como los filtros de repuesto, se pueden adquirir en el comercio especializado. Las referencias correspondientes figuran al final de estas instrucciones de uso.

Conexión de los tubos de evacuación

Tubo con diámetro de 150 mm:

Fijar directamente el tubo de evacuación del aire en el racor de empalme.

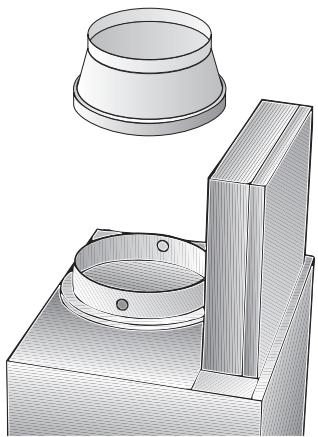

En caso de tubos de evacuación con 120 mm de diámetro:

Fijar directamente el tubo reductor en el racor de empalme de la evacuación del aire de la campana.

Fijar el tubo de evacuación del aire al tubo reductor.

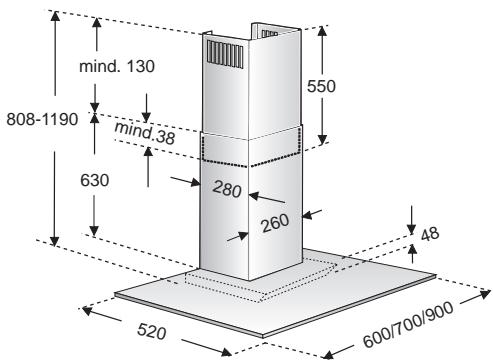

Antes del montaje

Preparativos en la pared

La pared tiene que ser lisa y vertical. Procurar un asiento firme de los tacos en la pared.

Peso en kg:

	Evacuación del aire al exterior	Aire circulante
60 cm	22,0	27,4
70 cm	23,0	28,4
90 cm	25,1	30,5

Nos reservamos el derecho de introducir modificaciones o cambios constructivos en los aparatos como consecuencia del progreso técnico.

Conexión eléctrica

La campana extractora solo podrá conectarse a una toma (caja) de corriente provista de puesta a tierra. La toma de corriente deberá encontrarse o montarse directamente detrás del revestimiento decorativo de la campana.

Características eléctricas:

figuran en la placa de características que es accesible después de quitar los marcos de filtro, en la parte interior del aparato.

En caso de reparación de la campana, deberá desconectarse siempre el aparato de la red eléctrica antes de iniciar los trabajos correspondientes.

Longitud del cable de conexión a la red eléctrica: 1,30 m.

En caso de necesitar una conexión fija a la red eléctrica:

El aparato sólo debe ser conectado a la red eléctrica por un instalador-electricista registrado como tal en la Empresa de abastecimiento de energía eléctrica de la zona. Como dispositivo de separación se admiten interruptores con una abertura de contacto superior a 3 mm y desconexión de todas las fases. Esto incluye interruptores LS y contactores.

En caso de producirse daños en el cable de conexión del aparato, éste sólo podrá ser sustituido por el fabricante, un técnico especializado del Servicio de Asistencia Técnica Oficial o un técnico especializado del ramo, a fin de evitar situaciones de peligro.

La campana extractora cumple las normas comunitarias en materia de radiodesparasitaje.

Esta campana extractora ha sido diseñada exclusivamente para su montaje en la pared.

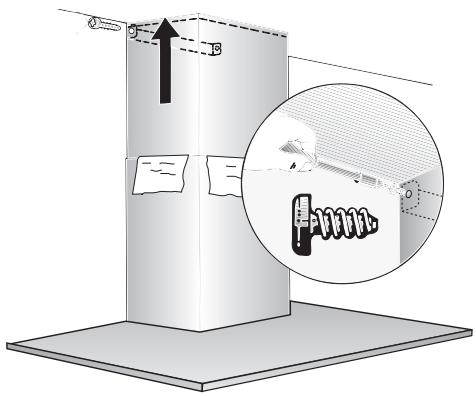

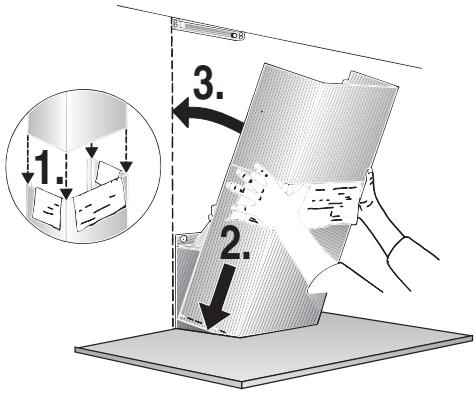

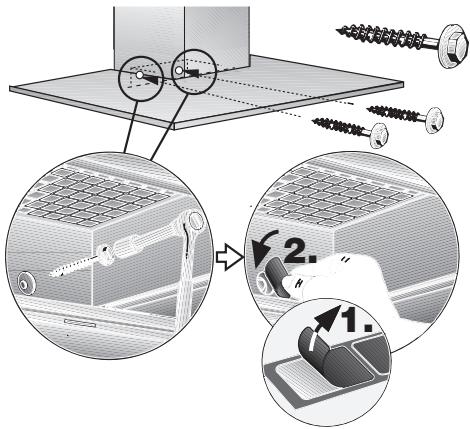

1. Retirar el filtro antigrasa (véanse al respecto las instrucciones de uso de la campana).
2. Trazar en la pared una línea medial desde el techo hasta el borde inferior de la campana extractora.

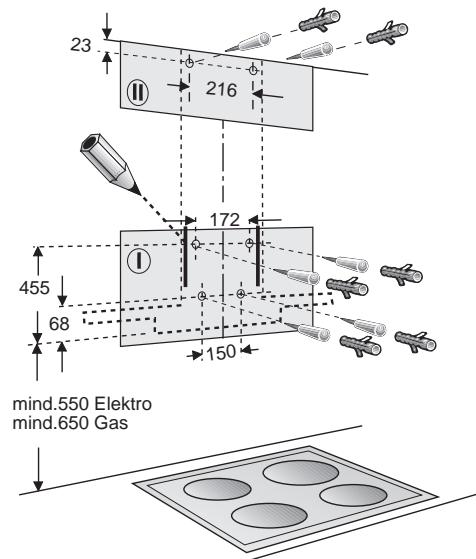

3. Marcar en la pared, con ayuda de la plantilla suministrada con el aparato, la posición de los tornillos de sujeción. Para poder realizar el trabajo, dibujar ligeramente en la pared los contornos de la campana que debe engancharse en los tornillos.

Entre la placa de cocción y el borde inferior de la campana extractora debe observarse la siguiente distancia mínima de seguridad: 550 mm por encima de las placas de cocción eléctricas, 650 mm por encima de las placas de cocción de gas. El borde inferior de la plantilla de montaje corresponde al borde inferior de la campana extractora. 4. Practicar 4 taladros para los tornillos de sujeción del cuerpo de la campana extractora, y dos para fijar el revestimiento decorativo en forma de chimenea, con diámetro 8 mm. Colocar en los mismos los tacos correspondientes, prestando atención a que los tacos queden perfectamente a ras con la pared.

Atención: ¡Ténganse en cuenta los posibles accesorios OPCIONALES que se vayan a montar con la campana extractora!

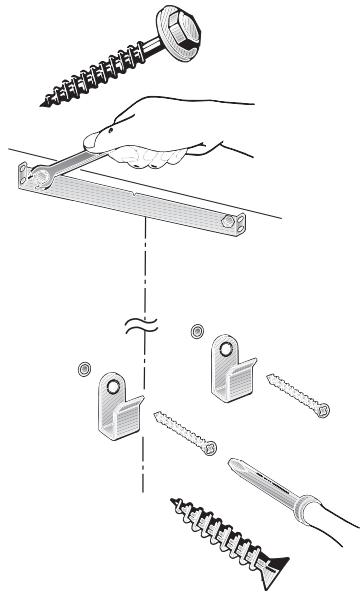

1. Montar y fijar la escuadra de soporte superior, así como las dos escuadras de soporte inferiores.

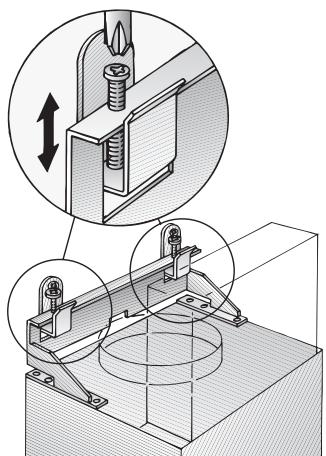

1. Enganchar la campana extractora. Ajustar la altura y la posición horizontal de la misma con ayuda de los tornillos de ajuste.

No apoyar la pantalla de cristal en la pared.

1. Enroscar el tornillo inferior (tornillo hexagonal).

Si se ejerce presión sobre la pantalla de cristal al fijar los tornillos, el cristal se puede romper.

1. Pegar una lámina protectora sobre los agujeros de la rejilla protectora correspondientes a los tornillos de sujeción inferiores.

1. Empalmar el tubo de evacuación del aire en la campana extractora.
2. Conectar el aparato a la red eléctrica.
3. Retirar la lámina protectora de los revestimientos laterales de la chimenea.

¡Prestar atención a no dañar la superficie sensible de acero inoxidable de los revestimientos!

1. Introducir el revestimiento superior de la chimenea (con las rendijas hacia abajo) en el revestimiento inferior (Fig. 10). Evite los rasguños al montar los elementos de revestimiento en forma de chimenea, protegiendo con la plantilla de montaje el borde del elemento inferior del revestimiento.
2. Colocar el revestimiento completo de la chimenea en posición oblicua, sobre el cuerpo de la campana (pantalla antivahos de cristal). Desplazarlo hacia la pared.

¡Atención!

Los taladros en el revestimiento de la chimenea para los mandos de la campana deben coincidir exactamente con la posición real de estos.

1. Desplazar cuidadosamente el revestimiento superior de la chimenea hacia arriba y atornillarlo lateralmente con dos tornillos, en la escuadra de soporte.

1. Montar el filtro antigrasa (véanse al respecto las instrucciones de uso de la campana extractora).

Notas

Limpieza de los filtros metálicos:

Filtro de carbón activo:

Para retención de las partículas de olor, en caso de funcionamiento con circulación de aire.

Montaje:

Fijar el tubo de extracción directamente en el bocal.

Fijar la reducción directamente en el bocal.

Fijar el tubo de extracción en la reducción.

Antes del montaje
