GEBRUIKSAANWIJZING OKP6547SW AMICA

AANWIJZINGEN VOOR VEILIG GEBRUIK 134

UITPAKKEN 138

VERWIJDERING VAN GEBRUIKTE APPARATUUR 138

BEDIENING 139

BEDIENING VAN DE AFZUIGKAP 139

TIMER (UITGESTELD UITSCHAKELEN VAN DE AFZUIGKAP) 140

BEDIENING MET GEBAREN 141

ANDERE BELANGRIJK INFORMATIE OVER DE BEDIENING VAN DE AFZUIGKAP 143

REINIGING EN ONDERHOUD 144

ONDERHOUD 144

ANTIVETFILTER 144

ACTIEVE KOOLFILTER 144

VERLICHTING 144

GARANTIE, SERVICE 145

GARANTIE 145

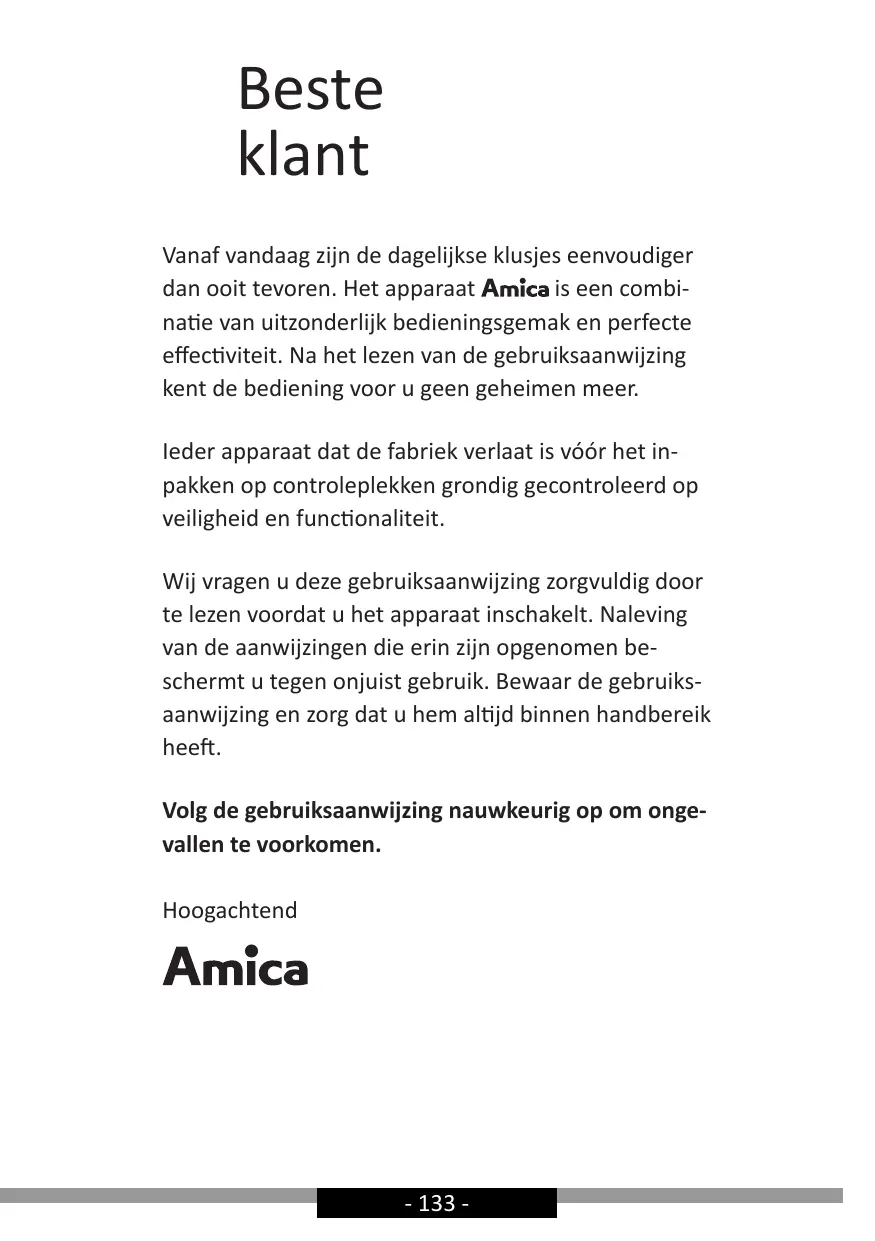

Vanaf vandaag zijn de dagelijkse klusjes eenvoudiger dan ooit tevoren. Het apparaat Amica is een combinatie van uitzonderlijk bedieningsgemak en perfecte effectiviteit. Na het lezen van de gebruiksaanwijzing kent de bediening voor u geen geheimen meer.

leder apparaat dat de fabriek verlaat is voór het inpakken op contrôlelekken grondig gecontroleerd opveiligheid en functionaliteit.

Wij vragen u deze gebruiksaanwijzing zorgvuldig doorte lezen voordat u het apparaat inschakelt. Naleving van de aanwijzingen die erin+zijn opgenomen beschermt u tegen onjuist gebruik. Bewaar de gebruiksaanwijzing en zorg dat u hem.altijd binnen handbereikheeft.

Volg de gebruiksaanwijzing nauwkeurig op om ongevallen te voorkomen.

Hoogachtend

Amica

AANWIJZINGEN VOOR VEILIG GEBRUIK

• Gebruik de afzuigkap pas nadat u deze handleiding heb't doorgelezen.
• Het apparaat is uitsluitend bestemd voor huishoudelijk gebruik.
• De produit gehoudt zich hetrecht voor om wijzigingen aan te brengen die het gebruik van het apparaat Niet beinvloeden.
• De produit is nicht aansprakelijk voor eventuele schade of brand die is ontstaan door het apparaat die het resultaat is van het Niet in acht nemen van de aanwijzingen uit deze gebruiksaanwijzing.
• De afzuigkap dient voor het verwijderen van keukendampen. Gebruik hem Niet voor andere doelseinden.
• De afzuigkap als afzuugininstallatie要去 worden aangesloten op een geschikt ventilatiekanaal (niet aansluiten op schoorsteenkanalen, rookkanalen of afvoerkanalen voor verbrandingsgassen die in gebruik�). Voor de afzuigkap要去 een afvoerkanaal worden geinstalleerd om de lucht maar buiten af te voeren. De lengte van het kanaal (meestal een buis van 120 of 150~mm ) mag Niet longer� dan 4 - 5m . Ook bij telescoopafzuigkappen en inbouwafzuigkappen die werken in de absorptiemodus is een luchtafvoerkanaal nodig.
• In een afzuiigkap ie werkt in de absorptiemodus moet u een actieve-koolffilter aanbrengen. In dat geval is installmentie van een afvoerkanaal voor de lucht Niet nodig. We bevelen dan wel aan om een besturing van de luchtblazer te monteren (alleen schouwkappen).
• De afzuigkap is uitgerust met onafhankelijke ver-

lichting en een aanzuigventilator die op een aantal snelheden kan worden ingesteld.

• Afhankelijk van de versie is de afzuigkap bedoeld voor permanentente bevestiging aan een verticale wand boven een gasfornuis of elektrisch fornuis (schouwkappen en universele kappen); op het plafond boven een gasfornuis of elektrisch fornuis (afzuigkappen voor kookeilanden); aan een verticale wand in keukenmeubels boven een gasfornuis of elektrisch fornuis (telescoop- en inbouwkappen). Controlleroor voor de montage of de wand-/plafondconstructie geschikt is voor montage van de afzuigkap. Sommige afzuigkapmodellen zijn erg zwaar.
• De montagehoogte van het apparaat boven een elektrische kookplaat staat vermeld op de productkaart (technische specificatie van het apparaat). Wanner in de installmentie-instructie van gastroestellen een grotere afstand staat vermeld,要去 u deze aanhouden (Afb. 1a/b/c).
• Het is nicht toegestaan om onder de afzuigkap een vlam op vol vermogen te lately branden. Zet voor het afnemen van de pan de brander op eenkleine vlam . Controleer.altijd of de vlam Niet voorbij derand van de pan komt. Ditveroorzaakt ongewenst energieverlies en onveiligige warmteconcentraties.
• Houd continu toezicht als u gerechten bereidt met vetten. Oververhit vet kan makkelijk in brand vliegen.
• Haal steeds de stekker uit het stopcontact voordat u het apparaat schoonmaakt, het filter verwisselt of reparativesuitvoert.
• Maak het anti-vetfilter van de afzuigkap minimaal een keer per maand schoon, odomat een met olie verzadigd filter bijzonder brandhaar is.
• Indien in de ruimte naast de afzuigkap ook andere apparaten worden gebruikt die nicht door elektriciteit worden aangedreten (bijv. ovens op

vloeibare brandstoffen, waterverwarmers, ge-sers), dan要去 zorgen voor voldoende ventilatie (aanvoer van lucht). Er is spreke van veilig gebruik bij gelijktijdige werkking van de afzuigkap en verbrandingsapparaten die affankelijk zijn van de lucht in de ruimte, wanner op deplaats waar deze apparaten zijn geinstalleerd een onderdruk heerst van maximaal 0,004 millibar (dit punt geldt Niet wanner de afzuigkap worden gebruikt voor de absorptie van geurtjes).

• De afzuigkap mag nicht dienen als ondersteuning voor personen die zich in de keuken bevinden.
  Maak de afzuigkap regelmatjg van binnen en van buiten schoon (MINIMAAL EENMAAL PER MAAND, met inachtneming van de aanwijzingen over onderhoud uit deze gebruiksaanwijzing). Als u zich nicht houdt aan de aanwijzingen voor het schoonmaken van de afzuigkap en het verwisselen van de filters, ontstaat brandgevaar.
• Als de voedingskabel beschadigd raakt, dan要去\ :-\ :-\ :-\ :-\ :-\ :-\ :-\ :-\ :-\ :-\ :-\ :-\ :-\ :-\ :-\ :-\ :-\ :-\ :-\ :-\ :-\ :-\ :-\ :-\ :-\ :-\ :-\ :-\ :-\ :-\ :-\ :-\ :-\ :-.

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

.

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

• • . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . - . - . - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - ? - . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ; . . . ? . ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ; . ; ... ; . ; . ; . ; . ; . ; . ; . ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ;

    ; ; • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

• Zorg ervoor dat het apparaat makkelijk losgekoppeld kan worden van het elektriciteitsnetwerk door de stekker uit het stopcontact te trekken of de dipoolschakelaar uit te schakelen.
• Dit apparaat is nicht bestemd voor gebruik door Personen (waaronder kinderen) met lichamelijke of geestelijkke beperkingen of Personen zonder ervaring met of kennis van het apparaat, tensij dit gebruikplaatsvindt onder toezicht of overeenkomstig de gebruiksaanwijzing van het apparaat, door Personen die verantwoordelijk zijn voor hun veiligheid.
• Zorg ervoor dat u het apparaat Niet door kinderen zonder toezicht kan worden gezruikt.
• Controller of de spanning die staat aangegeven op het typeplaatje overeenkomt met de para

meters van het elektriciteitsnet op deplaats van aansluiting.

• Voorafgaand aan de montage de voedingskabeluitrollen en rechtstrekken.
• Het verpakkingsmaterialial (polyethyleenzakjes, stukken polystyreen etc.) bij het uitpakken bui-ten het bereik van kinderen houden.
  Voordat u de afzuigkap aansluit op het lichtnet dient u alkijd eerst te controleren of de voedingskabel op de juiste wijze is geinstalleerd en of hij tijdens de montagewerkzaamheden NIET bekneld is komen te zitten door de afzuigkap. Sluit het apparaat Niet aan op het elektriciteitsnet voordat u klaar bent met de montage.
• Het is verboden om de afzuigkap te gebruiken zichonder gemonteerde aluminium vetfilters.
• Het is streng verboden om onder de afzuigkap gerechten klaar te make met gebruik van open vuur (flamberen).
• Houd u op het gebied van deoodzakelijktoe-passing van technische middelen en beveiligingen bij het afvoeren van verbrandingsgassen strikt aan de voorschriften van de bevoegde lokale autoriteiten.
• Het Niet volgens deze instructie aandraaien van de schroeven en bevestigingselementen kan levensbedreigend zijn en gevaar opleveren voor de gezondheid.
• Hangende afzuigkappen werken uitsluitend in demodus geurabsorptie.
• WAARSCHUWING! Wonneer nicht de in denen instructies vermelde schroeven worden gebruikt of als het apparaat Niet volgens deze instructies worden bevestigd, können elektrische risico's ontstaan.

UITPAKEN

Het apparaat is beveiligd gegen transportschade. Na het uitpakken moet het verpakkingsmaterial zo verwerkt worden dat er geen risico voor het milieu ontstaat.

Al het materiaal dat voor de verpakking is gebruikt is milieuvriendelijk, het kan voor 100% hergebruikt wor

den en het is gelabeld met het bijbehorende symbol.

Attentie! Het verpakkingsmaterial (polyethyleenzakjes, stukken polystyreen etc.) bij het uitpakken buiten het bereik van kinderen houden.

VERWIJDERING VAN GEBRUIKTE APPARATUUR

Dit product is overeenkomstig met de Europese richtlijn 2012/19/EG. Dit merkteken informeert dat dit apparaat na afloop van zijn levensduur NietSAMen met ander huishoudelijk afval verwijderd mag worden.

Dé gebruiker is verplicht om het aant te bieden bij een inzamelpunt voor ge-

bruiktte elektrische en elektronische apparatuur. Deinzamelende instanties, waaronder lokale inzamelpunten, winkels en gemeentelijkke instanties vormeneen geschikt system voor de inzameling van deze apparatuur.

Dejuiste behandeling van gebruike elektrische en elektronische apparatuur leidt tot het vermijden van consequenties die schadelijk zijn voor de menselijk gezondheid en de natuurlijke omgeving en voortkommen uit de aanwezigheid van gevaarlijke bestand-delen en verkeerde opslag en verwerking van dergelijke apparatuur.

BEDIENING

Bediening van de afzuigkap

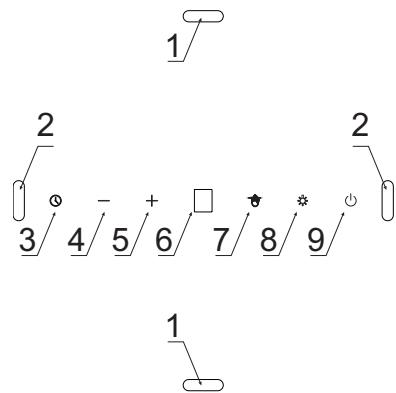

Het bedieningspaneel van de afzuigkap staat weergegeven op afbeelding 4. Om het u makkelijk te makeen staat hij ook hieronder:

Het apparatus is uitgerust met gebaren-sensors:

1- Bewegingssensor verantwoordelijk voor het inschakelen / uitschakelen van de verlichting
2- Bewegingssensor verantwoordelijk voor het veranderen van de slelheid van het apparaat

Het bedieningspaneel is uitgerust met tiptoetsen. Hun functies staan hieronder beschreiben:

3- Tiptoets timer (uitgesteld uitschakelen van de afzuigkap)
4- Tiptoets verlaging van de snelheid met een niveau
5-Tiptoets verhoging van de snelheid met een niveau
6-Display
7-Tiptoets gebarenbeheer
8-Tiptoets bediening van de verlichting
9-Tiptoets stand-bymodus (waakstand)

Na aansluiting van het apparaat op de voeding verschijnt een fractie van een seconde B.,ervolgens dooft de display. Op het paneel worden alleen de gebarensensor getoond. Raak de tiptoets aan om de stand-bymodus te activeren (ook de tiptoets gaat branden).

Om de turbine van het apparaat aan te zetten, raakt u in de stand-by-modus de sensor + aan.

Instelbare snelheden:

• Laagste snugelid (1). Gebruik deze snugelid bij eenkleine hoeveelheid dampen.
• Gemiddelde snelheden (2-3). Gebruik deze snelheid bij een gemiddelde hoeveelheid dampen, bijvoorbeeld bij het tegelijkertijd koken van meerdere gerechten.
• Turbomodus (F)- Gebruik deze snelheid bij de hoogste hoeveelheid dampen, bijvoorbeeld bij het bakken of grillen.

U kunt de snelheden wijzigen met de tiptoetsen + en —.

Attentie! De turbomodus is slechts 5 minuten actief (de punt op de display knippert), waarna de snelheid automatisch met eén niveau worden verlaagd. De totale duur van de turbomodus is beperkt, als u de turbomodus steeds opnieuw activeert,kest u hem maximaal 30 minuten gebruiken (inclusief de pauzes tussen de opeenvolgende activeringen van de turbomodus die nicht langer duren dan 5 minutes). Na dieijd worden de beschikbaarheid van de turbomodus onderbroken - het is nicht möglichk om hem gedurende de volgende 30 minutes in te schakelen; in die periode is de maximale snelheidiveau 3.

Om de turbine van het apparaat uit te schakelen, raakt u bij een actieve snugelheid de tiptoets — meertere malen aan tot [verschijnt op de display, of raakt u de tiptoets ① aan.

Raak de tiptoets aan om de verlichting in te schakelen. Raak de tiptoets opnieuw aan om de verlichting uit te schakelen. De verlichting werkdt onafhankelijk van de stand-bytiptoets.

Timer (uitgesteld uitschakelen van de afzuigkap)

Deze functie dient voor het uitgesteld uitschakelen van de motor van de afzuigkap. Gebruik deze functie als u的一面 bent met koken om de kookdampen uit de ruimte te verwijderen. De möglichke uitgestelde tijd bedraagt 5, 10 of 15 minutes. Om de uitstelfunctie in te schakelen, raakt u de tiptoets ① eenmaal aanijdens de werkking van de afzuigkap in een willekeurige versnelling. De tiptoets begint te knipperen en op de display verschijnt B. Met de tiptoetsen - en + kunt u nu de tijd voor automatische uitschakeling kiezen door het betreffende symbool op de display in te stellen, nl. respectievelijk:

Aanduidingen display	Uitgesteldearend [min]
8	15
8	10
8	5

Nadat u het geselecteerde symbool op de display heeft ingesteld (volgens bovenstaande tabel), bevestigt u uw keuze door te tiptoets ① aan te raken. De display toont een knipperende punt naast het nummer van de actuèle snugheid en de tiptoets ① begint te knipperen. Om de functie uitgesteldeijd uit te schakelen, raakt u op een willekeurig moment de tiptoets ① opnieuw aan. De tiptoets ① en de punt bij de snugheid stoppen met knipperen.

Bediening met gebaren

Nadat het apparaat op de voeding is aangesloten, is de functie bediening met gebaren actief. Dit worden aangegeven doordat de tiptoets voor bediening met gebaren is verlicht. Om de functiebediening met gebaren uit te schakelen, raakt u de tiptoets aan. Om de functiebediening met gebaren opnieuw in te schakelen, raakt u de tiptoets nogmaals aan.

Met behulp van gebaren kutu de snelheid van de turbine van de afzuiqkap en de verlichting regelen. Als de functie bediening met gebaren actief is, kutu u het apparaat ook op de traditionele manier bedieren met behulp van de betreffende tiptoetsen.

De bediening met gebaren werkt goed wonneer u bewegingen maakt met een open hand op onceveer 5cm van het oppervlak van het bedie-ningspaneel.

Opgelet: De handbeweging moet binnen het bereik zijn van de bewegingssensoren (afbeelding 4, figuur 1 of afbeelding 4, figuur 2, afhankelijk van de functie die u wiltuitvoeren). Het gebied waarover de hand要去 worden bewogen staat aangegeven op de tekeningen verdoper in deze handleiding.

Wonneer voor het inschakelen van een bepalde functie (bijvoorbeeld de turbomodus) meerdere handbewegingen zijn vereist, maak de teruggaande beweging dan op een grotere afstand van het bediiningspaneel of vermijd de sensoren). De handbewegingen mogen Niet te snel�. Idealiter duurt een enkel handgeaar ongeveer 1 seconde.

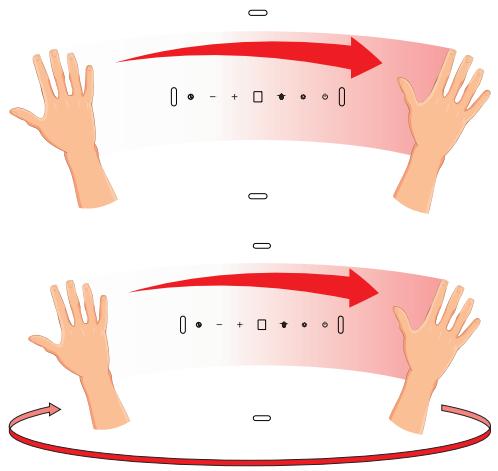

Om de stand-bymodus te activeren, beweegt u uw hand van links maar rechts. Op de display verschijnt

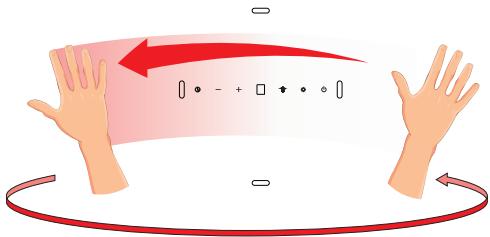

Om de turbine van het apparaat in te schakelen of de能力和 te verhogen, beweegt u in de stand-bymodus uw hand meerdere keren van links waar rechts. De display toont de actuele能力和 bij elke handbeweging.

Om de turbine van het apparaat uit te schakelen of de snelheid te verlagen, beweegt u in de stand-bymodus uw hand meerdere keren van rechtsaar links totdat op de display verschijnt. Beweeg uw hand nog eenmaal, de afzuigkap gaat helemaal uit (de functie bediening met gebaren blijft actief).

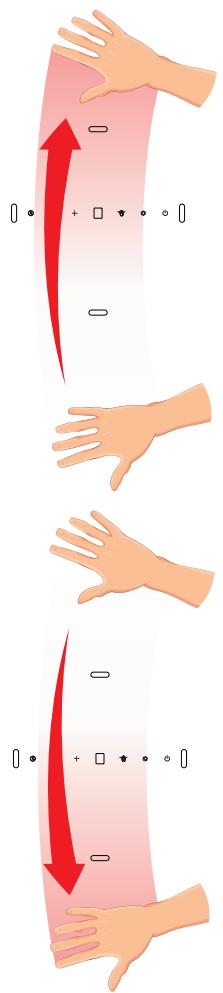

Om de verlichting in te schakelen, beweegt u uw hand van onder maar boven.

Om de verlichting uit te schakelen, beweegt u uw hand van boven maar onder.

Andere belangrijk informatatie over de bediening van de afzuigkap

Werking als absorptieapparaat: Bij deze optie worden de gefilterde lucht waar teruggeblazen in de ruimte door de openingsen die hiervoor geschiktল gemaakt. Bij deze instelling moet u een koolffilter installeren. Ook bevelen wij de installmentie van een stuurmechanisme voor het uitblazen van de lucht aan (verkrijgbaar afhankelijk van het model, komt hoofdzakelijk voor bij schouwkappen).

Werking als luchtafzuiger: Bij gebruik van de afzuigfunctie worden de lucht via een speciale leiding maar buiten afgevoerd. Bij deze instelling moet u het eventuele koolffilter verwijderen. De afzuigkap is aangesloten op een afvoeropening met behulp van een stijve of flexibele buis met een doorsnede van 150~mm of 120~mm en speciale buisklemmen die verkrijgbaar zijn in een winkel met installmentematerialien. Laat de aansluitinguitvoeren door een installateur

Snelheid van de ventilator: De laagste en middelste snelheid gebruikt u onder normale omstandigheden en als er zich weinig dampen vormen. De hoogste snelheid alleen toepassen als er zich veel keukendampen vormen, bijv. tijdens het bakken of grillen.

Opgelet (beteft alleen universele afzuiigkappen): De constructie van de universele afzuiigkap te vereist handmatige wijziging van de werkingsmodus van de afzuiigkap. De manier waarop u deze modus wijzigt staat weergegeven op afbeelding 8.

Opgelet (betreft alleen inbouw- en telescoopafzugkappen): Inbouw- en telescoopafzugkappen die werken in de absorptiemodus vereisen de montage van een luchtafvoerbuis. Het tweede uiteinde van de buis要去 in de ruimte� germicht voor de afvoer van gefilterde lucht.

Attentie: Hangende afzugkappen werken uitsluitend in de modus geurabsorptie.

REINIGING EN ONDERHOUD

Onderhoud

Regelmatig onderhoud en reiniging van het apparaat garandeert een goede en storingsvrije werkung van de afzuigkap en verlangt+zijn levensduur. Let er vooral op dat het anti-vetfilter en het actieve koolfilter volgens de aanbevelingen van de producent worden schoongemaakt en verrangen.

• Gebruik geen vrijnatte doekjes of sponsjes, of een waterstraal;
• Gebruik geen oplosmiddelen of alcohol, hierdoor{kunnen gelakte oppervlakten mat worden;
• Gebruik geen bijtende middelen, met name Niet voor roestvrijstalen oppervlakten;
• Gebruik geen harde, ruwe doekjes.
• Aanbevolen worden het gebruik van een vochtig doeke en eenneutral schoonmaakmiddel.

Attentie: Het aluminiumfilter kan verkleuren als het enige malen in de afwasmachine is gewassen. De verkleuring betekent nicht dat het beschadigd is of verrangen moet worden.

Antivetfilter

Bij normale werkking van de afzuigkap moet het aluminium antivetfilter eenmaal per maand worden schoongemaaakt Dit kan in de afwasmachine of met de hand, met behulp van een mild afwasmiddel of vloeibare zeep.

Op afbeelding 5 ziet u hoe u het antivetfilter moet verrangen.

In sommige modellen is een acrylfilter toegepast. Dit moet minimaal eenmaal per 2 maanden verrangen worden, of vaker bij intensief gebruik.

Actieve koolfilter

Het actieve-koolfilter uitsluitend gebruiken wanner de afzuigkap nicht is verbonden met een ventilatiekanaal. Het actieve-koolffilter absorbeert geurtjes totdat het verzadigd is. Het kan nicht gewassen of geregenerereerd worden en het moet minimaal eenmaal per 2 maanden verrangen worden, of vaker bij intensief gebruik.

Op afbeelding 6 ziet u hoe u het koolfilter moet verrangen.

Verlichting

Gebruik lampjes / halogeenlampjes / led-modules metdezelfde parame-ters als degenen die fabrieksmatig zich geinstalleerd. Op afbeelding 7 ziet u hoe u de verlichting moet verrangen. Indien de afbeelding nicht voorkomt in deze gebruiksaanwijzing, mag de verlichtingsmodule alleen worden verrangen door de geauthoriseerde service.

GARANTIE, SERVICE

Garantie

De garantieverpflichtingen blijken uit het garantiebewijs. De produit is Niet aansprakelijk voor schade die is veroorzaakt door oneigenlijk gebruik van het product.

De producent van het apparaat raadt aan om alle reparaties en afstelwerkzaamheden uit te latent voeren door de fabrieksservice of de geautoriseerde service van de producent. Reparaties mogen uitsluitend worden uitgevoerd door een persoon die hiervoor de juiste kwalificaties bezit.

Hierbij verklaart de producent, dat het product aan de eisen van de onderstaande Europese richtlijnen voldoet:

Laagspanningsrichtlijn 2014/35/EC
- Richtlijn elektromagnetische compatibiliteit 2014/30/EC
Richtlijn 2009/125/EC
Richtlijn RoHS 2011/65/EC

en over de certificering C€ en de conformiteitsverklaring voor organen die toezicht op de markt honden beschikt.
