INSTRUKCJA OBSŁUGI OKP6547SW AMICA

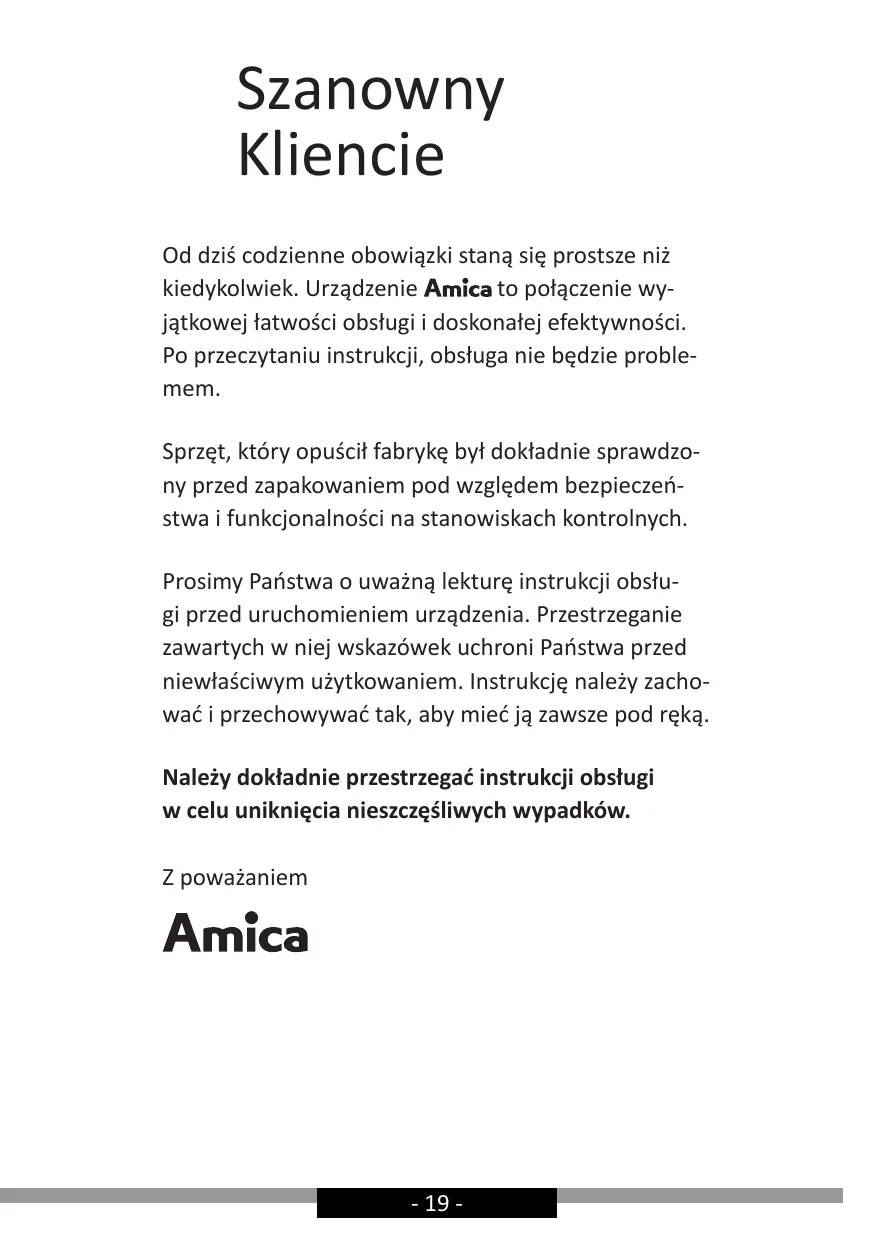

Szanowny Kliencie Od dziś codzienne obowiązki staną się prostsze niż kiedykolwiek. Urządzenie to połączenie wyjątkowej łatwości obsługi i doskonałej efektywności. Po przeczytaniu instrukcji, obsługa nie będzie problemem. Sprzęt, który opuścił fabrykę był dokładnie sprawdzony przed zapakowaniem pod względem bezpieczeństwa i funkcjonalności na stanowiskach kontrolnych. Prosimy Państwa o uważną lekturę instrukcji obsługi przed uruchomieniem urządzenia. Przestrzeganie zawartych w niej wskazówek uchroni Państwa przed niewłaściwym użytkowaniem. Instrukcję należy zachować i przechowywać tak, aby mieć ją zawsze pod ręką. Należy dokładnie przestrzegać instrukcji obsługi w celu uniknięcia nieszczęśliwych wypadków. Z poważaniem

WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA • Okap należy używać dopiero po przeczytaniu tej instrukcji • Urządzenie przeznaczone jest wyłącznie do użytku domowego. • Producent zastrzega sobie możliwość dokonywania zmian niewpływających na działanie urządzenia. • Producent nie ponosi żadnej odpowiedzialności za ewentualne szkody lub pożary spowodowane przez urządzenie wynikające z nieprzestrzegania zaleceń podanych w niniejszej instrukcji. • Okap nadkuchenny służy do usuwania oparów kuchennych. Nie należy go używać do innych celów. • Okap pracujący w trybie wyciągu należy podłączyć do odpowiedniego kanału wentylacyjnego (nie podłączać do kanałów kominowych, dymowych lub spalinowych, będących w eksploatacji). Okap wymaga zainstalowania przewodu odprowadzającego powietrze na zewnątrz. Długość przewodu (najczęściej rura Ø 120 mm lub 150 mm) nie powinna być dłuższa niż 4-5 m. Przewód odprowadzający powietrze jest również wymagany przy okapach teleskopowych i meblowych w trybie pochłaniacza. • Okap pracujący w trybie pochłaniacza wymaga zainstalowania filtra z węglem aktywnym. W tym przypadku nie wymaga się instalowania przewodu odprowadzającego powietrze na zewnątrz, zaleca się natomiast montaż kierownicy wydmuchu powietrza (występuje głównie w okapach kominowych). • Okap posiada niezależne oświetlenie oraz wenty- 20 -

lator wyciągowy z możliwością ustawienia jednej z kilku prędkości obrotowych. W zależności od wersji urządzenia, okap jest przeznaczony do trwałego zamocowania na pionowej ścianie ponad kuchenką gazową lub elektryczną (okapy kominowe i uniwersalne); na suficie ponad kuchenką gazową lub elektryczną (okapy wyspowe); na pionowej ścianie w zabudowie meblowej ponad kuchenką gazową lub elektryczną (okapy teleskopowe i do zabudowy). Przed montażem należy się upewnić czy konstrukcja ściany / sufitu jest odpowiednia do utrzymania okapu. Niektóre modele okapów są bardzo ciężkie. Wysokość montażu urządzenia nad płytą elektryczną podana jest w karcie produktu (specyfikacji technicznej urządzenia). Jeżeli w instrukcjach instalowania urządzeń gazowych podano większą odległość, należy to uwzględnić (Rys. 1). Pod okapem kuchennym nie wolno pozostawiać odkrytego płomienia, podczas zdejmowania naczyń znad palnika, należy ustawić minimalny płomień. Zawsze należy sprawdzać czy płomień nie wykracza poza naczynie, gdyż powoduje to niepożądane straty energii i niebezpieczną koncentrację ciepła. Potrawy przygotowywane na tłuszczach powinny być stale nadzorowane, gdyż przegrzany tłuszcz może się łatwo zapalić. Przed każdą operacją czyszczenia, wymianą filtra lub przed podjęciem prac naprawczych, należy wyjąć wtyczkę urządzenia z gniazdka. Filtr przeciw tłuszczowy do okapu kuchennego należy czyścić, co najmniej, raz na 1 miesiąc, gdyż nasycony tłuszczem jest łatwopalny. Jeżeli w pomieszczeniu, oprócz okapu, eksploatuje się inne urządzenia o zasilaniu nieelektrycznym (np. piece na paliwa ciekłe, grzejniki przepływowe, termy), należy zadbać o wystarczającą - 21 -

wentylację (dopływ powietrza). Bezpieczna eksploatacja jest możliwa, gdy przy jednoczesnej pracy okapu i urządzeń spalających, zależnych od powietrza w pomieszczeniu, w miejscu ustawienia tych urządzeń panuje podciśnienie najwyżej 0,004 milibara (ten punkt nie obowiązuje, gdy okap nadkuchenny jest użytkowany jako pochłaniacz zapachów). Okap nie powinien służyć jako płaszczyzna podparcia dla osób znajdujących się w kuchni. Okap powinien być często czyszczony zarówno na zewnątrz jak i od wewnątrz (PRZYNAJMNIEJ RAZ W MIESIĄCU, z zachowaniem wskazówek dotyczących konserwacji podanych w niniejszej instrukcji).Nieprzestrzeganie zasad dotyczących czyszczenia okapu oraz wymiany filtrów powoduje powstanie zagrożenia pożarem. Jeżeli przewód zasilający ulegnie uszkodzeniu, to powinien być wymieniony w specjalistycznym zakładzie naprawczym. Należy zapewnić możliwość odłączenia urządzenia od sieci elektrycznej, poprzez wyjęcie wtyczki lub wyłączenie wyłącznika dwubiegunowego. Niniejszy sprzęt nie jest przeznaczony do użytkowania przez osoby (w tym dzieci) o ograniczonej zdolności fizycznej, czuciowej lub psychicznej, lub osoby o braku doświadczenia lub znajomości sprzętu, chyba że odbywa się to pod nadzorem lub zgodnie z instrukcją użytkowania sprzętu, przekazaną przez osoby odpowiadające za ich bezpieczeństwo. Należy zwrócić szczególną uwagę, aby z urządze­ nia nie korzystały po­zo­sta­wio­ne bez opieki dzieci. Sprawdzić, czy napięcie podane na tabliczce znamionowej odpowiada miejscowym parametrom zasilania. Przed montażem rozwinąć i wyprostować przewód sieciowy. - 22 -

• Materiały opakowaniowe (woreczki polietylenowe, kawałki styropianu itp.) należy w trakcie rozpakowywania trzymać z dala od dzieci. • Przed podłączeniem okapu do zasilania sieciowego należy zawsze skontrolować czy kabel zasilania został prawidłowo zainstalowany i NIE został przygnieciony przez okap w trakcie czynności montażowych. Nie podłączać urządzenia do sieci elektrycznej przed ukończeniem montażu. • Zabrania się użytkować okap bez zamontowanych aluminiowych filtrów przeciwtłuszczowych. • Surowo zabrania się przygotowywania pod okapem potraw z użyciem otwartego ognia (flambirowanie). • W zakresie koniecznych do zastosowania środków technicznych i bezpieczeństwa dotyczących odprowadzania spalin należy ściśle przestrzegać przepisów wydanych przez kompetentne władze lokalne. • Niedokręcenie śrub oraz elementów mocujących zgodnie z niniejszymi instrukcjami może spowodować zagrożenia zdrowia i życia. • Okapy wiszące działają tylko w trybie pochłaniacza zapachów • UWAGA! Instalacja śrub i elementów mocujących niezgodnie z instrukcją może spowodować zagrożenia elektryczne.

ROZPAKOWANIE Urządzenie na czas trans­por­tu zostało za­bez­pie­czo­ne przed uszko­dze­niem. Po roz­pa­ko­wa­niu urzą­dze­nia pro­si­ my Pań­stwa o usu­nię­cie ele­men­tów opa­ko­wa­nia w spo­sób nieza­gra­ża­ją­cy śro­do­wi­sku. Wszystkie materiały za­sto­so­wa­ne do opa­ko­wa­nia są nie­szko­dli­we dla środowiska na­tu­ral­ne­go, w 100% nadają się do odzysku i oznakowano je od­po­wied­nim symbolem. Uwaga! Materiały opa­ko­wa­nio­we(wo­recz­ki po­li­ety­ le­no­we, kawałki sty­ro­pia­nu itp.) na­le­ży w trakcie rozpakowywania trzy­mać z dala od dzieci.

USUWANIE ZUŻYTYCH URZĄ­ DZEŃ

To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2012/19/UE oraz polską Ustawą o zużytym sprzęcie elektrycznym i elektronicznym symbolem przekreślonego kontenera na odpady. Takie oznakowanie informuje, że sprzęt ten, po okresie jego użytkowania, nie może być umieszczany łącznie z innymi odpadami pochodzącymi z gospodarstwa domowego. Użytkownik jest zobowiązany do oddania go prowadzącym zbieranie zużytego sprzętu elektrycznego i elektronicznego. Prowadzący zbieranie, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostki, tworzą odpowiedni system umożliwiający oddanie tego sprzętu. Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z obecności składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu. - 24 -

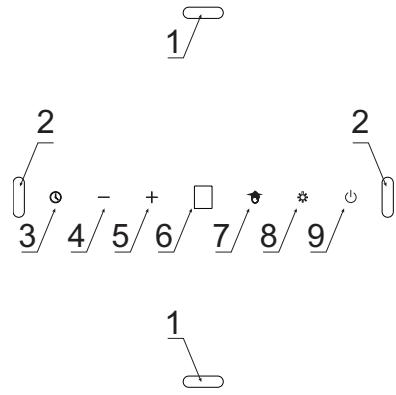

OBSŁUGA Sterowanie okapem Panel sterowania okapu jest przedstawiony na rysunku 4, dla przypomnienia znajduje się on również poniżej: Urządzenie jest wyposażone w czujniki sterowania gestami:

1- Czujniki ruchu odpowiedzialne za włączenie / wyłączenie oświetlenia 2- Czujniki ruchu odpowiedzialne za zmianę biegu urządzenia Panel sterowania wyposażony jest w sensory. Ich funkcje opisane są poniżej: 3- Sensor Timer (opóźnione wyłączenie okapu) 4- Sensor zmiany biegu o poziom niżej 5- Sensor zmiany biegu o poziom wyżej. 6- Wyświetlacz 7- Sensor zarządzania gestami 8- Sensor sterowania oświetleniem 9- Sensor trybu StandBy (czuwania)

Po podłączeniu urządzenia do zasilania, na wyświetlaczu pojawi się na ułamek sekundy , następnie wyświetlacz zgaśnie. Na panelu podświetlony jest tylko sensor sterowania gestami . Dotknij sensor , aby aktywować tryb czuwania (sensor dodatkowo zaświeci się). Aby włączyć turbinę urządzenia, w trybie czuwania dotknij sensor

Możliwe do ustawienia biegi: • Bieg najniższy (1). Stosuj ten bieg przy niezbyt dużej ilości oparów. • Biegi średnie (2-3). Stosuj ten bieg przy średniej ilości oparów, przykładowo podczas gotowania wielu potraw jednocześnie. • Tryb Turbo ( )- Stosuj ten bieg przy największej ilości oparów, przykładowo podczas smażenia czy grilowania. Biegi możesz zmieniać sensorami

Uwaga! Tryb Turbo jest aktywny tylko przez 5 minut (kropka na wyświetlaczu miga), po tym czasie bieg automatycznie zredukuje się o poziom niżej. Tryb Turbo ma ograniczenie co do sumarycznego czasu jego stosowania; włączając raz za razem tryb turbo, możesz go używać maksymalnie tylko przez 30 minut (wliczając w to również przerwy pomiędzy kolejnymi włączeniami Trybu Turbo nie dłuższe niż 5 minut). Po tym czasie następuje przerwa w dostępności Trybu Turbo - nie ma możliwości jego włączenia przez kolejne 30 minut; w tym czasie maksymalny możliwy bieg to 3. Aby wyłączyć turbinę urządzenia, przy aktywnym biegu dotknij sensor kilkakrotnie, aż na wyświetlaczu pojawi się , lub dotknij sensor . Aby włączyć oświetlenie, dotknij sensor . Aby wyłączyć oświetlenie, dotknij sensor kolejny raz. Oświetlenie działa niezależnie od sensora StandBy.

Timer (opóźnione wyłączenie okapu) Funkcja ta służy do opóźnionego wyłączenia silnika okapu. Użyj tej funkcji po zakończonym gotowaniu, by oczyścić powietrze z oparów w pomieszczeniu. Możliwy czas opóźnienia to 5,10 lub 15 minut. Aby włączyć funkcję opóźnienia, podczas pracy okapu na dowolnym biegu dotknij sensora jednokrotnie. Sensor zacznie migać, a na wyświetlaczu pojawi się . Sensorami oraz możesz teraz wybrać czas do automatycznego wyłączenia, ustawiając odpowiedni symbol na wyświetlaczu, oznaczający odpowiednio: Wskazania wyświetlacza Czas opóźnienia [min] 15 10 5

Po ustawieniu wybranego symbolu na wyświetlaczu (wg powyższej tabeli), zatwierdź swój wybór dotknięciem sensora . Na wyświetlaczu, przy aktualnym numerze biegu pojawi się migająca kropka, a sensor zacznie migać. Aby wyłączyć funkcję opóźnienia, w dowolnym momencie dotknij sensor powtórnie, wówczas przestanie migać sensor , oraz kropka przy biegu.

Sterowanie gestami Po podłączeniu urządzenia do zasilania, funkcja sterowania gestami jest aktywna, sygnalizuje to podświetlony sensor sterowania gestami . Aby wyłączyć funkcję sterowania gestami, dotknij sensor . Aby ponownie włączyć funkcję sterowania gestami, dotknij sensor kolejny raz.

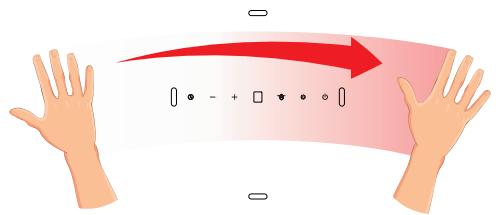

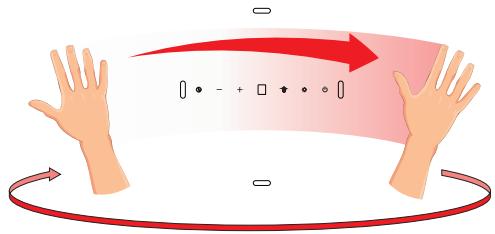

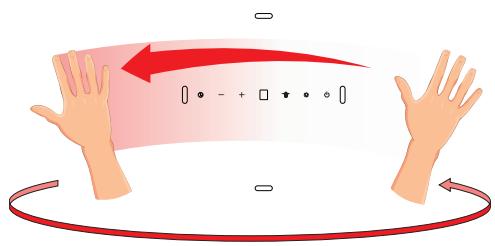

Używając gestów możesz sterować prędkością turbiny okapu oraz oświetleniem. Kiedy aktywna jest funkcja sterowania gestami, możesz również sterować urządzeniem w sposób tradycyjny, poprzez użycie odpowiednich sensorów. Sterowanie gestami działa poprawnie, gdy wykonujesz ruchy otwartą dłonią w odległości około 5 cm od powierzchni panelu sterowania. Uwaga: Ruch dłonią musi obejmować czujniki ruchu (Rysunek 4, poz. 1, lub Rysunek 4, poz. 2, w zależności od funkcji, którą chcesz uruchomić). Obszar, nad którym należy przesunąć dłoń zaznaczony jest na rysunkach w dalszej części instrukcji. Gdy włączenie określonej funkcji (przykładowo trybu turbo) wymaga wielokrotnego przesunięcia dłonią, ruch powrotny wykonuj w dalszej odległości od panelu sterowania lub z ominięciem czujników). Ruchy dłonią nie mogą być zbyt szybkie. Najlepiej, gdy pojedynczy gest trwa około 1 sekundy. Aby aktywować tryb StandBy przesuń dłonią od lewej do prawej. Na wyświetlaczu pojawi się . Aby włączyć turbinę urządzenia lub zwiększyć jej bieg, w trybie StandBy przesuń dłonią od lewej do prawej kilkakrotnie. Wyświetlacz wskaże aktualny bieg z każdym ruchem dłoni. Aby wyłączyć turbinę urządzenia lub zmniejszyć jej bieg, w trybie StandBy przesuwaj dłonią od prawej do lewej kilkakrotnie , aż na wyświetlaczu pojawi się . Przesuń dłonią jeszcze jeden raz, okap wyłączy się całkowicie (funkcja sterowania gestami będzie nadal aktywna)

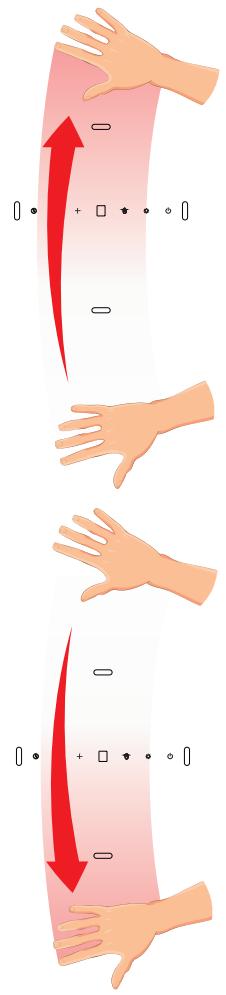

Aby włączyć oświetlenie, przesuń dłonią od dołu do góry

Aby wyłączyć oświetlenie, przesuń dłonią od góry do dołu

Inne ważne informacje dotyczące obsługi okapu Praca jako pochłaniacz: W tej opcji pracy przefiltrowane powietrze wraca z powrotem do pomieszczenia poprzez otwory do tego przystosowane. Przy tym ustawieniu należy zamontować filtr węglowy oraz zaleca się zamontować kierownicę wydmuchu powietrza (dostępność w zależności od modelu, występuje głównie w okapach kominowych). Praca jako wyciąg: W trakcie wyciągowego trybu pracy okapu powietrze odprowadzane jest na zewnątrz specjalnym przewodem. Przy tym ustawieniu należy usunąć ewentualny filtr węglowy. Okap jest podłączony do otworu odprowadzającego powietrze na zewnątrz za pomocą sztywnego lub elastycznego przewodu o średnicy 150 mm lub 120 mm i odpowiednich zacisków do przewodów, które należy nabyć w placówkach z materiałami instalacyjnymi. Podłączenie należy zlecić wykwalifikowanemu instalatorowi. Prędkość wentylatora: Prędkości najniższą i średnią stosuje się przy normalnych warunkach oraz małym natężeniu oparów, natomiast prędkość najwyższą stosować tylko przy dużym stężeniu oparów kuchennych, np. podczas smażenia, czy grillowania. Uwaga (dotyczy tylko okapów uniwersalnych): Konstrukcja okapów uniwersalnych wymaga ręcznej zmiany trybu pracy okapu. Sposób zmiany tego trybu zobrazowany jest na rysunku 8. Uwaga (dotyczy tylko okapów meblowych i teleskopowych): Okapy meblowe i teleskopowe pracujące w trybie pochłaniacza wymagają montażu rury odprowadzającej powietrze. Drugi koniec rury należy skierować na pomieszczenie, przez nią będzie odprowadzane przefiltrowane powietrze. Uwaga: Okapy wiszące pracują tylko w trybie pochłaniacza.

CZYSZCZENIE I KONSERWACJA Konserwacja Regularna konserwacja i czyszczenie urządzenia zapewni dobrą i bezawaryjną pracę okapu oraz przedłuży jego żywotność. Należy zwracać szczególną uwagę, aby filtr przeciwtłuszczowy i filtr z węglem aktywnym były czyszczone i wymieniane zgodnie z zaleceniami producenta. • Nie używać namoczonych szmatek lub gąbek ani strumienia wody. • Nie stosować rozpuszczalników ani alkoholu, ponieważ mogą one zmatowić lakierowane powierzchnie. • Nie stosować substancji żrących, zwłaszcza do czyszczenia powierzchni wykonanych ze stali nierdzewnej. • Nie używać twardej, szorstkiej szmatki • Zaleca się stosowanie wilgotnej szmatki oraz obojętnych środków myjących. Uwaga: Po kilku myciach w zmywarce, kolor filtra aluminiowego może ulec zmianie. Zmiana koloru nie oznacza nieprawidłowości oraz konieczności jego wymiany. Filtr przeciwtłuszczowy Aluminiowy filtr przeciwtłuszczowy powinien być czyszczony co jeden miesiąc podczas normalnej pracy okapu, w zmywarce lub ręcznie przy użyciu delikatnego detergentu lub mydła w płynie. Demontaż aluminiowego filtra przeciwtłuszczowego pokazany jest na rysunku 5. W niektórych modelach zastosowany jest filtr akrylowy. Należy go wymieniać co najmniej raz na 2 miesiące lub częściej w wypadku wyjątkowo intensywnego użycia. Filtr węglowy Filtr węglowy stosuje się wyłączenie wtedy, kiedy okap nie jest podłączony do przewodu wentylacyjnego. Filtr z węglem aktywnym posiada zdolność pochłaniania zapachów aż do swego nasycenia. Nie nadaje się także do mycia ani do regeneracji i powinien być wymieniany, co najmniej raz na 2 miesiące lub częściej w wypadku wyjątkowo intensywnego użycia. Demontaż filtra węglowego pokazany jest na rysunku 6. Oświetlenie Należy stosować żarówki / halogeny / moduły diodowe o takich samych parametrach jak fabrycznie zamontowane w urządzeniu. Wymiana oświetlenia jest pokazana na rysunku 7. Jeżeli rysunek nie występuje w niniejszej instrukcji, wymiany modułu oświetlenia może dokonać jedynie autoryzowany serwis.

GWARANCJA, OBSŁUGA POSPRZEDAŻOWA Gwarancja Świadczenia gwarancyjne wg karty gwarancyjnej. Producent nie odpowiada za jakiekolwiek szkody spowodowane nieprawidłowym po­stę­po­ wa­niem z wyrobem. Producent sprzętu sugeruje, by wszelkie naprawy i czyn­no­ ści re­gu­la­cyj­ne były wy­ko­ny­wa­ne przez Serwis Fabryczny lub Serwis Autoryzowany producenta. Napraw powinna dokonywać jedynie osoba posiadająca stosowne kwalifikacje.

Oświadczenie producenta Producent deklaruje niniejszym, że wyrób ten spełnia zasadnicze wymagania wymienionych poniżej dyrektyw europejskich: • • • •

dyrektywy dyrektywy dyrektywy dyrektywy

niskonapięciowej 2014/35/UE kompatybilności elektromagnetycznej 2014/30/UE ekoprojektowania 2009/125/UE RoHS 2011/65/UE

i dlatego wyrób został oznakowany oraz została wystawiona dla niego deklaracja zgodności udostępniana organom nadzorującym rynek.
