GEBRUIKSAANWIJZING CYLINDRA EV8 FABER

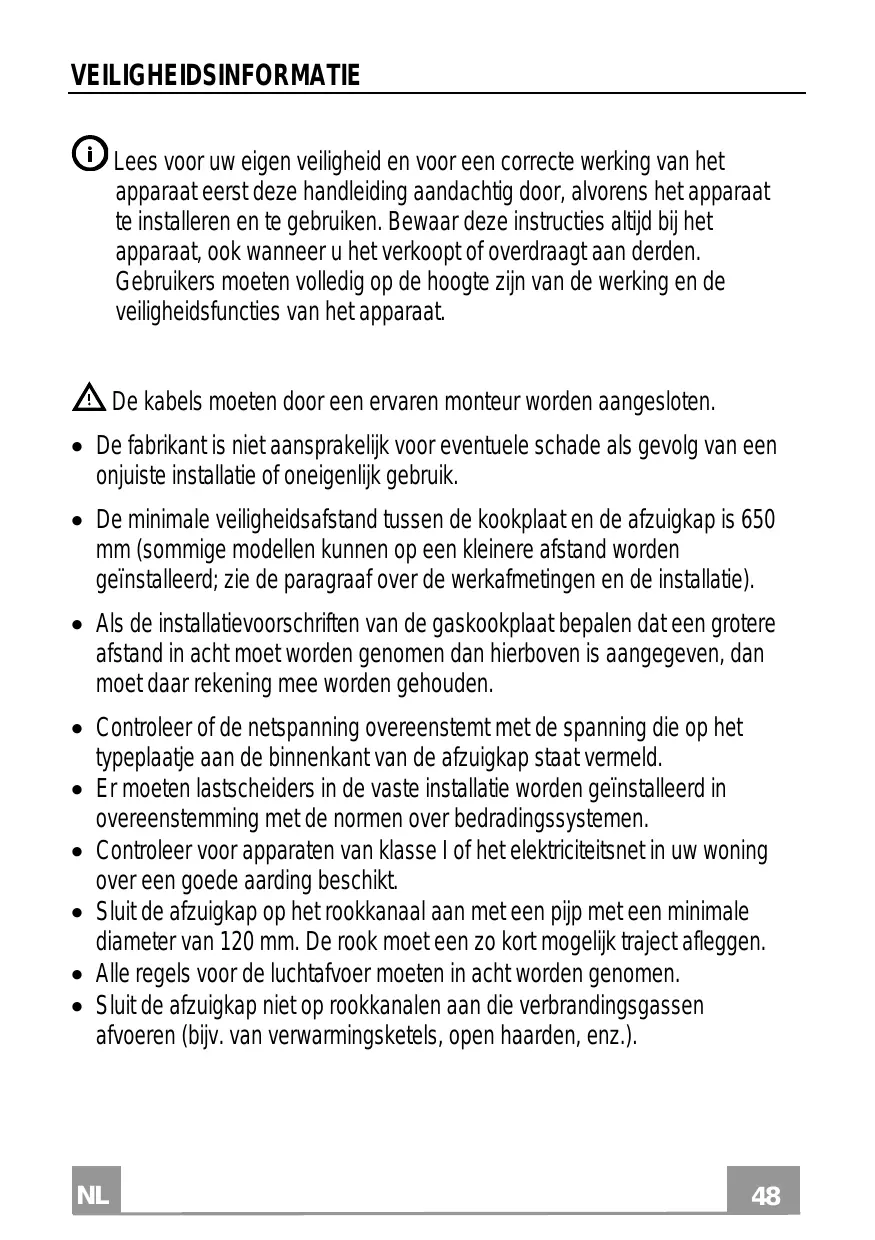

VEILIGHEIDSINFORMATIE Lees voor uw eigen veiligheid en voor een correcte werking van het apparaat eerst deze handleiding aandachtig door, alvorens het apparaat te installeren en te gebruiken. Bewaar deze instructies altijd bij het apparaat, ook wanneer u het verkoopt of overdraagt aan derden. Gebruikers moeten volledig op de hoogte zijn van de werking en de veiligheidsfuncties van het apparaat. De kabels moeten door een ervaren monteur worden aangesloten. De fabrikant is niet aansprakelijk voor eventuele schade als gevolg van een onjuiste installatie of oneigenlijk gebruik. De minimale veiligheidsafstand tussen de kookplaat en de afzuigkap is 650 mm (sommige modellen kunnen op een kleinere afstand worden geïnstalleerd; zie de paragraaf over de werkafmetingen en de installatie). Als de installatievoorschriften van de gaskookplaat bepalen dat een grotere afstand in acht moet worden genomen dan hierboven is aangegeven, dan moet daar rekening mee worden gehouden. Controleer of de netspanning overeenstemt met de spanning die op het typeplaatje aan de binnenkant van de afzuigkap staat vermeld. Er moeten lastscheiders in de vaste installatie worden geïnstalleerd in overeenstemming met de normen over bedradingssystemen. Controleer voor apparaten van klasse I of het elektriciteitsnet in uw woning over een goede aarding beschikt. Sluit de afzuigkap op het rookkanaal aan met een pijp met een minimale diameter van 120 mm. De rook moet een zo kort mogelijk traject afleggen. Alle regels voor de luchtafvoer moeten in acht worden genomen. Sluit de afzuigkap niet op rookkanalen aan die verbrandingsgassen afvoeren (bijv. van verwarmingsketels, open haarden, enz.).

Als de afzuigkap in combinatie met niet-elektrische apparaten wordt gebruikt (bijv. gasapparaten), moet het vertrek voldoende geventileerd zijn om te voorkomen dat de uitgestoten gassen terugstromen. Wanneer de afzuigkap in combinatie met niet-elektrische apparaten wordt gebruikt, mag de onderdruk in het vertrek niet groter zijn dan 0,04 mbar om te voorkomen dat de damp opnieuw door de afzuigkap in het vertrek gezogen wordt. De lucht mag niet worden afgevoerd door een kanaal dat wordt gebruikt voor de rookgasafvoer door apparaten op gas of andere brandstoffen. Een beschadigde voedingskabel moet door de fabrikant of door een monteur van de technische servicedienst worden vervangen. Sluit de stekker op een toegankelijk stopcontact aan dat voldoet aan de geldende normen. Met betrekking tot de technische en veiligheidsmaatregelen voor de rookgasafvoer is het belangrijk dat de regels die door de lokale autoriteiten zijn bepaald nauwgezet worden opgevolgd. WAARSCHUWING: verwijder de beschermfolie alvorens de afzuigkap te installeren. Gebruik alleen schroeven en kleine onderdelen die geschikt zijn voor de afzuigkap. WAARSCHUWING: indien de schroeven of bevestigingssystemen niet volgens deze aanwijzingen worden geïnstalleerd, bestaat het gevaar voor elektrische schokken. Niet direct met optische instrumenten (verrekijker, vergrootglas…) waarnemen. Er mag niet onder de afzuigkap geflambeerd worden: brandgevaar. Het apparaat mag worden gebruikt door kinderen ouder dan 8 jaar en door personen met een lichamelijke, zintuiglijke of geestelijke beperking of met onvoldoende ervaring en kennis, mits ze onder toezicht staan en goed geïnstrueerd zijn over een veilig gebruik van het apparaat en de gevaren die ermee samenhangen. Zorg ervoor dat kinderen niet met het apparaat spelen. Reiniging en onderhoud door de gebruiker mogen niet door kinderen worden uitgevoerd, tenzij ze onder toezicht staan. Kinderen moeten worden gecontroleerd om er zeker van te zijn dat ze niet met het apparaat spelen.

Het apparaat mag niet gebruikt worden door personen (waaronder kinderen) met geestelijke, lichamelijke of zintuiglijke beperkingen, of door personen zonder ervaring en kennis, tenzij ze onder toezicht staan of worden geïnstrueerd over het gebruik van het apparaat. Tijdens het gebruik van de kooktoestellen kunnen de toegankelijke delen erg heet worden.

Reinig en/of vervang de filters na de aangegeven tijdsperiode (brandgevaar). Zie de paragraaf Onderhoud en reiniging. De ruimte moet voldoende geventileerd zijn als de afzuigkap tegelijk met apparaten op gas of andere brandstoffen wordt gebruikt (niet van toepassing op apparaten die alleen lucht in de ruimte blazen).

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld. Het moet echter naar een speciaal verzamelcentrum worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u mogelijk voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. Neem voor meer details over het recyclen van dit product contact op met uw gemeente, de plaatselijke vuilophaaldienst of de winkel waar u het product hebt gekocht.

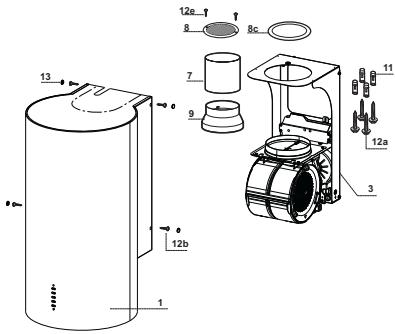

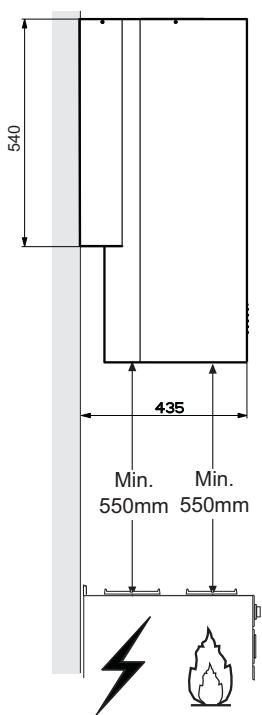

Buitenafmetingen Min. Min. 550mm 550mm 12e Onderdelen Ref. Aantal Productonderdelen 1 Volledige wasemkap met: Bedieningspaneel, Verlichting, Filters 1 Volledige basisgroep met aanzuigmotor 1 PVC buis 1 Richtingrooster 1 Reductie luchtuitlaat ø 120 mm 1 Reductieflens ø 150-120 mm Ref. Aantal Installatieonderdelen 4 Pluggen ø 10 12a 4 Schroeven 5 x 70 12b 4 Schroeven M4 x 15 12e 2 Schroeven 2,9 x 9,5 4 Schroefdoppen M4 Aantal Documentatie 1 Gebruiksaanwijzing

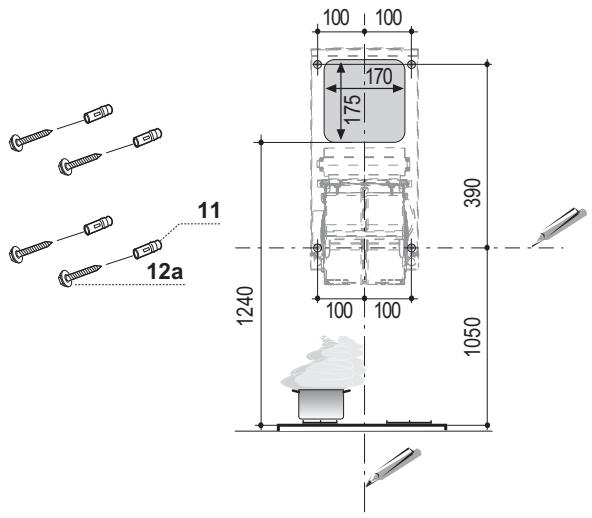

INSTALLATIE Boren van gaten in de wand en bevestiging van de draagbeugels

Als U de wasemkap in filterversie wenst te installeren, moet U tussen de wasemkap en de bovenlimiet (het plafond of de plank) een afstand vrijhouden van minstens 8-10 cm. Trek de volgende lijnen op de wand:

• een verticale lijn tot aan het plafond of tot aan de grens bovenaan, in het midden van de zone waar U de wasemkap wilt installeren;
• een horizontale lijn op minimum 1050 mm boven de kookplaat;
• Teken, zoals aangegeven, een referentiepunt af op de horizontale lijn op 100 mm rechts van de verticale lijn.
• Herhaal deze handeling aan de andere kant van de verticale lijn en controleer of beide punten op gelijke hoogte liggen.
• Teken, zoals aangegeven, een referentiepunt af dat ligt op 390 mm boven de horizontale lijn én op 100 mm rechts van de verticale referentielijn.
• Herhaal deze handeling aan de andere kant en controleer of beide punten op gelijke hoogte liggen.
• Boor op de afgetekende punten gaten van ø 10 mm.
• Schuif de pluggen 11 in de gaten.

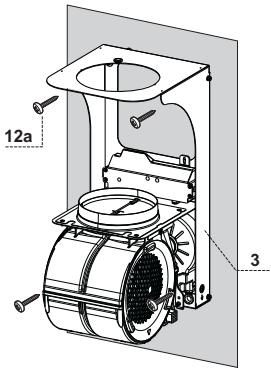

Montage Steunplaat voor de wasemkap

• Plaats de steunplaat 3 tegen de muur en zorg ervoor dat de gaten van de plaat overeenkomen met de gaten die U in de muur heeft geboord.
• Bevestig de steunplaat aan de muur door de vier bijgeleverde schroeven 12a (5 x 70) te gebruiken.
• Voordat U de schroeven vastzet, moet U controleren of de steunplaat waterpas hangt; daarna de schroeven definitief aanhalen. 12a

Aansluiting Luchtuitlaat Afzuigversie Bij installatie in afzuigversie, moet U de wasemkap met luchtuitlaatleiding verbinden door middel van een starre buigzame buis van ø 150 of 120 mm, naar keuze van installateur. Deze buis kan zowel aan de bovenkant als aan achterkant van de wasemkap geplaatst worden.

UITLAAT AAN DE ACHTERKANT

• We herinneren U eraan dat voor het boren van het gat van de luchtuitlaat U het schema moet opvolgen dat is weergegeven in de paragraaf “gaten boren in de muur.“
• Voor een verbinding met een buis met ø 120 mm, moet de reductieflens 9 op de uitlaat van de wasemkap worden aangebracht.
• Zet de buis vast met geschikte leidingklemmen. Het benodigde materiaal wordt niet bij de wasemkap geleverd.
• Verwijder eventuele geurfilters met actieve koolstof.

UITLAAT AAN DE BOVENKANT

• Met een starre of buigzame buis met ø 150 mm, kan U de wasemkap rechtstreeks verbinden met de luchtuitlaatleiding.

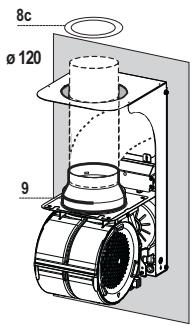

• Voor een verbinding met een buis met ø 120 mm, moet de reductieflens 9 op de uitlaat van de wasemkap worden aangebracht .
• Plaats de reductieflens luchtuitlaat 8c op het uitlaatgat van de basisgroep van de wasemkap; gebruik hiervoor de bijgeleverde schroeven.
• Verbind de wasemkap met de luchtuitlaatleiding door middel van een starre of buigzame buis.
• Zet de buis vast met geschikte leidingklemmen. Het benodigde materiaal wordt niet bij de wasemkap geleverd.
• Verwijder eventuele geurfilters met actieve koolstof.

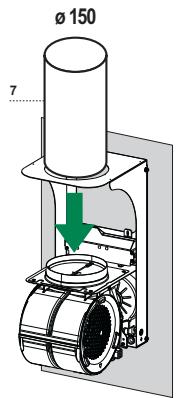

• Plaats de bijgeleverde buis in PVC 7 op de uitlaat van de wasemkap. ø 150

Montage van de Wasemkap Afzuigversie

• Als U kiest voor de luchtuitlaat aan de bovenkant van de wasemkap, moet U het ingekorven stuk verwijderen.
• Plaats de wasemkap op de steunplaat en zet de kap vast aan de zijkanten door de vier schroeven 12b te gebruiken.
• Verberg de schroeven met de bijgeleverde schroefdoppen

• Verwijder het ingekorven stuk.
• Plaats de wasemkap op de steunplaat en zet de kap vast aan de zijkanten door de vier schroeven 12b te gebruiken.
• Verberg de schroeven met de bijgeleverde schroefdoppen

• Plaats het richtingrooster 8 op de buis en controleer of het correct geïnstalleerd is.
• Schroef het richtingrooster 8 vast met de bijgeleverde schroeven 12e.
• Controleer of de geurfilters met actieve koolstof aanwezig zijn.

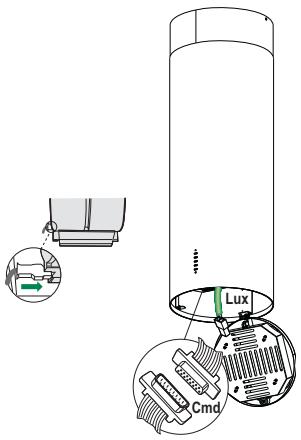

Elektrische Aansluiting

• Sluit de wasemkap aan op de netspanning met een tweepolige schakelaar ertussen met een opening tussen de contacten van minstens 3 mm.
• Open de lichtgroep door aan de hiervoorbestemde inkerving te trekken.
• Verwijder de filter door hem naar de achterkant van de groep te duwen en hem tegelijkertijd omlaag te trekken.
• Verzeker U ervan dat de connector van de voedingskabel correct in de aansluiting van de aanzuiger zit.
• Verbind de connector van het bedieningspaneel Cmd.
• Verbind de connector van de spotjes Lux met de aansluiting die voorzien is achter het deksel van de lichtgroep. Lux Cmd

• Plaats opnieuw de vetfilter en daarna ook de lichtgroep.

Bedieningspaneel Toets Led Functie

Schakelt de lichten op de hoogste lichtsterkte in/uit.

Vast Schakelt de motor op de eerste snelheid in/uit.

Vast Schakelt de motor op de tweede snelheid in.

Als de toets ongeveer 5 seconden ingedrukt wordt gehouden als alle belastingen (motor+lamp) uitgeschakeld zijn, dan wordt het alarm van de actieve koolstoffilters ingeschakeld en knippert de bijbehorende led twee keer. Houd de toets nog eens 5 seconden ingedrukt om het alarm uit te schakelen. De bijbehorende led knippert één keer. Vast Schakelt de motor op de derde snelheid in.

Als de toets ongeveer 3 seconden ingedrukt wordt gehouden als alle belastingen uit zijn (motor+lamp), dan wordt de reset uitgevoerd. De led S1 knippert drie keer. Vast Schakelt de motor op de HOGE snelheid in. Deze snelheid is ingesteld op 6 minuten. Na deze periode keert het systeem automatisch terug naar de eerder gekozen snelheid. Als deze functie bij uitgeschakelde motor wordt geactiveerd, wordt de afzuigkap na deze periode in de OFF-stand gezet.

Door deze toets 5 seconden ingedrukt te houden wordt de afstandsbediening ingeschakeld. De led knippert twee keer. Als de toets 5 seconden ingedrukt wordt gehouden, wordt de afstandsbediening uitgeschakeld. De bijbehorende led knippert slechts één keer. Vast Signaleert de verzadiging van de metalen vetfilters en het feit dat ze gewassen moeten worden. Het alarm wordt na 100 bedrijfsuren van de afzuigkap ingeschakeld. Knipperend Indien actief, signaleert deze led het alarm van de verzadiging van het geurfilter met actieve koolstof dat moet worden vervangen en ook de metalen vetfilters moeten worden gewassen. Het alarm van de verzadiging van het geurfilter met actieve koolstof wordt na 200 effectieve werkuren van de afzuigkap ingeschakeld.

REINIGING EN ONDERHOUD

AFSTANDSBEDIENING (OPTIE) Dit apparaat kan worden bediend met een afstandsbediening, gevoed met een 3 V CR2032-batterij (niet inbegrepen).

• Plaats de afstandsbediening niet in de buurt van warmtebronnen.
• Laat de batterijen niet in het milieu terechtkomen. Werp ze in daarvoor bestemde containers. Metalen vetfilters De vetfilters kunnen in de vaatwasser worden gewassen. Dit moet gebeuren als de led S1 gaat branden of in elk geval ongeveer om de 2 maanden of vaker bij veelvuldig gebruik.

REINIGEN VAN DE FILTERS

Reset van het alarmsignaal

• Schakel de lampen en de zuigmotor uit.
• Druk minstens 3 seconden op de toets T3 totdat de led ter bevestiging drie maal gaat knipperen. Reinigen van de filters
• Open de verlichtingsunit door aan de groef te trekken.
• Verwijder het filter door het naar de achterkant van de unit te duwen en het tegelijkertijd naar beneden te trekken.
• Was het filter zonder het te buigen en laat het drogen alvorens het weer te monteren (een eventuele kleurverandering van het filteroppervlak die zich in de loop van de tijd kan voordoen heeft geen nadelige gevolgen voor de efficiëntie van het filter).
• Monteer het filter weer en houd de handgreep daarbij naar het zichtbare deel aan de buitenkant.
• Sluit de verlichtingsunit weer.

Geurfilters met actieve koolstof (Model met luchtcirculatie) Dit filter is niet afwasbaar en niet regenereerbaar en moet worden vervangen als de led S1 knippert of in elk geval om de 4 maanden. Het alarm, mits vooraf geactiveerd, wordt alleen gesignaleerd als de zuigmotor ingeschakeld is. Activering van het alarmsignaal

• Bij afzuigkappen met luchtcirculatie moet het alarmsignaal ten teken dat de filters verzadigd zijn geactiveerd worden op het moment van de installatie of daarna.
• Schakel de lampen en de zuigmotor uit.
• Druk 5 seconden op de toets T2 totdat de led ter bevestiging twee maal gaat knipperen. VERVANGING Reset van het alarmsignaal
• Schakel de lampen en de zuigmotor uit.
• Druk minstens 3 seconden op de toets T3 totdat de led ter bevestiging drie maal gaat knipperen. Vervangen van het filter
• Open de verlichtingsunit door aan de groef te trekken.
• Verwijder het vetfilter
• Verwijder het verzadigde geurfilter met actieve koolstof met behulp van de haken.
• Monteer het nieuwe filter in zijn behuizing.
• Monteer het vetfilter weer.
• Sluit de verlichtingsunit weer. Verlichting
• Neem voor de vervanging contact op met de klantenservice (‘Wend u voor de aankoop tot de klantenservice’).
