BRUKSANVISNING CYLINDRA EV8 FABER

SÄKERHETSINFORMATION För din säkerhet och korrekt funktion av apparaten ber vi dig läsa denna bruksanvisning noggrant innan apparaten installeras och tas i bruk. Förvara alltid denna bruksanvisning tillsammans med apparaten, så att du kan lämna över den till ev. ny ägare. Det är viktigt att användarna känner till apparatens samtliga funktions- och säkerhetsegenskaper. Anslutningen av elkablarna ska utföras av en behörig tekniker. Tillverkaren ansvarar inte för eventuella skador som orsakas av felaktig installation eller användning. Min. säkerhetsavstånd mellan spishällen och köksfläkten är 650 mm (vissa modeller kan installeras på en lägre höjd; se avsnittet gällande drift- och installationsmått). Om installationsanvisningarna för gasspishällen anger ett större avstånd än det ovan angivna, måste det beaktas. Kontrollera att nätspänningen motsvarar den som anges på märkplåten inuti köksfläkten. Det är nödvändigt att installera frånskiljare i det fasta elsystemet i enlighet med kabeldragningsbestämmelserna. För apparater i klass I, säkerställ att bostadens elsystem har en lämplig jordanslutning. Anslut köksfläkten till imkanalen med ett rör med min. diameter på 120 mm. Sträckan där matos avleds ska vara så kort som möjligt. Följ gällande lagstiftning angående utsugning av luft. Anslut inte köksfläkten till rökgaskanaler för förbränningsrök från värmepannor, öppna spisar o.s.v.

Om köksfläkten används i kombination med andra apparater som inte är eldrivna (t.ex. gasdrivna apparater), ska du sörja för tillräcklig ventilation av lokalen för att förhindra returflöde av förbränningsgas. När köksfläkten används i kombination med andra apparater som inte är eldrivna, får lokalens negativa lufttryck inte överskrida 0,04 mbar för att förhindra att rök sugs tillbaka in i lokalen via köksfläkten. Luftutsläppet får inte ske genom en rökgaskanal som används av gasdrivna eller andra bränsledrivna apparater. Om elkabeln skadas, ska den bytas ut av tillverkaren eller av en servicetekniker. Anslut stickkontakten till ett lättillgängligt vägguttag som är i överensstämmelse med gällande bestämmelser. Följ noggrant föreskrifterna från de lokala myndigheterna när det gäller de tekniska och säkerhetsmässiga åtgärder som ska vidtas för avledning av rök. VARNING: Ta bort skyddsfilmen innan du installerar köksfläkten. Använd endast skruvar och beslag som är lämpliga för köksfläkten. VARNING: Om det inte installeras skruvar och beslag som överensstämmer med dessa anvisningar kan det leda till risk för elektrisk stöt. Titta inte direkt med optiska instrument (kikare, förstoringsglas o.s.v.). Flambera inte under köksfläkten. Det finns risk för eldsvåda. Denna apparat får användas av barn (över 8 år), personer med nedsatt fysisk, sensorisk eller mental funktionsförmåga eller personer som saknar erfarenhet eller kunskap om hur den används, under förutsättning att de övervakas av någon som kan ansvara för deras säkerhet eller som har lärt dem hur apparaten används på ett säkert sätt och gjort dem medvetna om riskerna. Barn får inte leka med apparaten. Rengöring och underhåll som ska utföras av användaren får inte utföras av barn utan tillsyn av en vuxen. Håll barn under uppsikt så att de inte leker med apparaten.

Denna apparat får inte användas av personer (inkl. barn) med nedsatt fysisk, sensorisk eller mental funktionsförmåga eller personer som saknar erfarenhet eller kunskap om hur den används, om de inte övervakas och instrueras. De åtkomliga delarna kan bli mycket varma under användningen av spisar, matlagningsapparater o.dyl.

Rengör och/eller byt ut filtren efter den angivna tidsperioden (brandrisk). Se avsnitt Underhåll och rengöring. Lokalen måste ha lämplig ventilation när köksfläkten används samtidigt med andra apparater som använder gas eller andra bränslen (gäller inte apparater som endast släpper ut luft i lokalen).

Symbolen på apparaten eller emballaget anger att apparaten inte får hanteras som hushållsavfall. Den ska i stället lämnas in på en uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att apparaten hanteras på rätt sätt bidrar du till att förebygga eventuella negativa miljö- och hälsoeffekter som kan uppstå om apparaten bortskaffas som vanligt avfall. För ytterligare upplysningar om återvinning av apparaten bör du kontakta lokala myndigheter, sophämtningstjänsten eller affären där du köpte apparaten.

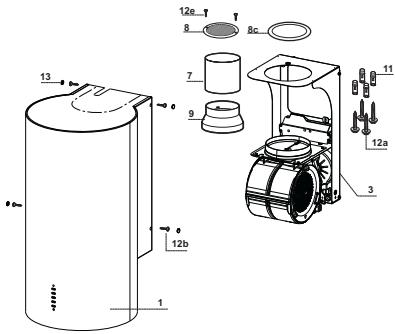

Mått Min. Min. 550mm 550mm 12e Komponenter Ref. Antal Produktkomponenter 1 Köksfläktsstomme komplett med: Reglage, Belysning, Filter 1 Köksfläktsstöd komplett med utsugningsenhet 1 PVC-rör 1 Riktningsgaller 1 Röradapter luftutsläpp ø 120 mm 1 Reduktionsfläns ø 150-120 mm Ref. Antal Installationskomponenter 4 Expansionspluggar ø 10 12a 4 Skruvar 5 x 70 12b 4 Skruvar M4 x 15 12e 2 Skruvar 2,9 x 9,5 4 Täckpropp M4 Antal Dokumentation 1 Bruksanvisning

INSTALLATION Borrning i vägg På grund av installationens komplexitet rekommenderas att utföra den med minst två personer.

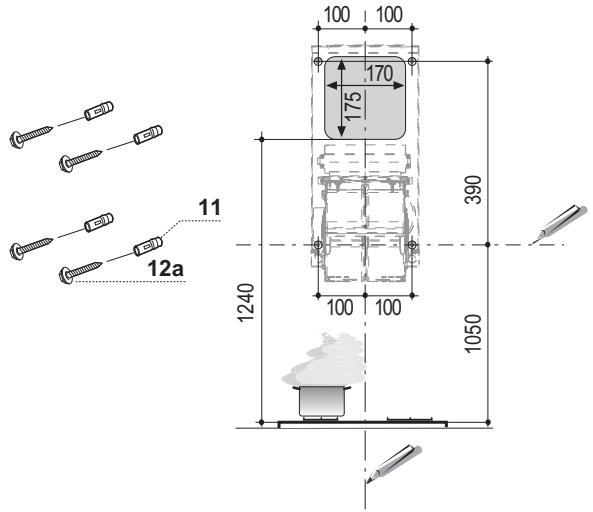

Vid installation av köksfläkten i filtrerande version, ta hänsyn till, att över köksfläkten, måste ett avstånd från övre gränsen (tak eller konsol) på minst 8-10cm kvarstå. Markera på väggen:

• ett vertikalt streck upp till taket eller max. gränsen, i mitten av köksfläktens monteringsområde;
• ett horisontellt streck till: 1050mm min. ovanför tillagningshällen;
• Markera som angivet, en referenspunkt vid 100mm till höger om den vertikala referenslinjen.
• Upprepa detta moment från den motsatta delen, kontrollera nivelleringen.
• Markera som angivet, en referenspunkt vid 390 mm över den horisontella referenslinjen, och vid 100mm till höger om den vertikala referenslinjen.
• Upprepa detta moment från den motsatta delen, kontrollera nivelleringen.
• Borra ø 10mm hål i de markerade punkterna.
• Sätt i expansionspluggarna 11 i hålen.

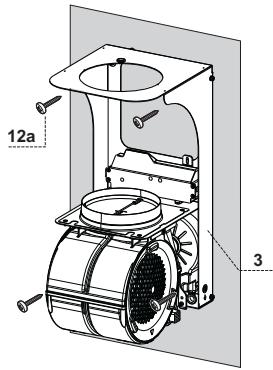

Montering av köksfläktsstöd

• Luta köksfläktstödet 3 mot väggen och se till att stödets hål sammanfaller med de gjorda i väggen.
• Blockera stödet på muren genom att använda de medföljande fyra skruvarna 12a (5 x 70).
• Innan du drar åt skruvarna definitivt nivellera stödet, dra därefter åt skruvarna definitivt. 12a

Anslutning av luftutsläpp utsugande version För installation i utsugande version anslut köksfläkten till utsläppsrörledningen med en styv eller böjlig slang ø 150 eller 120 mm, valet lämnas åt installatören. Slangen kan komma ut från köksfläktens övre eller från dess bakre del.

• Kom ihåg att utföra evakueringshålet genom att följa schemat angivet i avsnittet borrning i vägg.
• För anslutning med slang ø120 mm, sätt i reduktionsflänsen 9 på köksfläktsstommens utsläpp.
• Fäst slangen med lämpliga slangklämmor. Nödvändigt material medföljer inte.
• Ta bort eventuella luktfilter med aktivt kol.
• För anslutning med slang ø 150mm, anslut köksfläkten till utsläppsrörledningen med en styv eller böjlig slang.
• För anslutning med slang ø120 mm, sätt i reduktionsflänsen 9 på köksfläktsstommens utsläpp.
• Skruva fast reduktionsstycket för luftutsläpp 8c på köksfläktsstödets utsläpp genom att använda de medföljande skruvarna.
• Anslut köksfläkten till utsläppsrörledningen med en styv eller böjlig slang.
• Fäst slangen med lämpliga slangklämmor. Nödvändigt material medföljer inte.
• Ta bort eventuella luktfilter med aktivt kol.

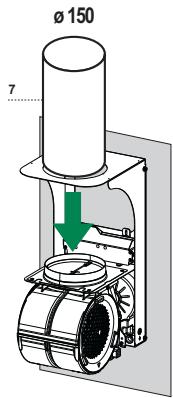

• Sätt i det medföljande PVC-röret 7 på köksfläktsstommens utsläpp ø 150

Montering av köksfläktsstomme Utsugande version

• Ifall du har valt luftutsläpp på köksfläktens övre del måste du avlägsna den förskurna delen.
• Luta köksfläktsstommen mot stödet och fäst det på sidan genom att använda de fyra skruvarna 12b.
• Täck skruvfästena med de medföljande täckpropparna 13. Filtrerande version
• Avlägsna den förskurna delen.
• Luta köksfläktsstommen mot stödet och fäst det på sidan genom att använda de fyra skruvarna 12b.
• Täck skruvfästena med de medföljande täckpropparna 13.
• Placera riktningsgallret 8 på slangen och kontrollera dess korrekta installation.
• Skruva fast riktningsgallret 8 med de medföljande skruvarna 12e.
• Säkerställ att luktfiltren med aktivt kol är isatta.

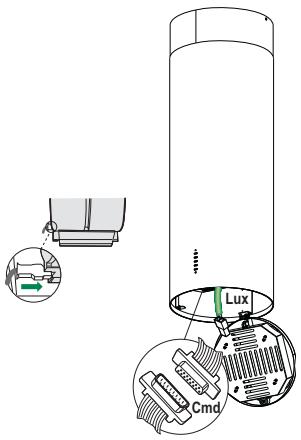

Elektrisk anslutning

• Anslut köksfläkten till eluttaget och installera en tvåpolig brytare med en öppning på minst 3 mm emellan kontakterna.
• Öppna belysningsenheten genom att dra den i den avsedda skåran
• Ta bort filtret, tryck det bakåt och dra det samtidigt nedåt.
• Säkerställ att elkabelns kontaktdon är rätt isatt i utsugningsanordningens uttag
• Anslut reglagekontaktdonet Cmd.
• Anslut kontaktdonet för spotlighten Lux till det förberedda uttaget bakom belysningsenhetens lock.
• Återmontera fettfiltret och därefter belysningsenheten.

Funktion Tänder och släcker belysningen med max. intensitet. Slår på/stänger av utsugningsmotorn på den första hastigheten. Slår på motorn på den andra hastigheten. Genom att hålla knappen intryckt i cirka 5 sekunder, när alla belastningar är avstängda (Motor+Belysning), aktiveras larmet för filter med aktivt kol med dubbel blinkning. För avaktivera det, trycker man på nytt på knappen i ytterligare 5 sekunder tills en enkel blinkning av tillhörande lysdiod. Slår på motorn på den tredje hastigheten. Genom att hålla knappen intryckt i cirka 3 sekunder, när alla belastningar är avstängda (Motor+Belysning), utförs nollställningen genom att visa en tredubbel blinkning av lysdioden S1. Slår på utsugningsmotorn på den INTENSIVA hastigheten. Denna hastighet är tidsinställd på 6 minuter. Efter förfluten tid, återgår systemet automatiskt till den tidigare valda hastigheten. Om den har aktiverats med avstängd motor när tiden förflutet går den till läget OFF. Genom att hålla den intryckt i 5 sekunder aktiveras fjärrkontrollen genom att visa en dubbel blinkning av samma lysdiod. Genom att hålla den intryckt i 5 sekunder avaktiveras fjärrkontrollen och visar enbart en blinkning av tillhörande lysdiod. Signalerar mättnaden av metallfettfiltren och nödvändigheten att diska dem. Larmet träder i funktion efter 100 timmar av effektivt arbete av köksfläkten. Signalerar, när det är aktiverat, larmet för mättat luktfilter med aktivt kol, att det måste bytas; även metallfettfiltren ska diskas. Larmet för mättat luktfilter med aktivt kol träder i funktion efter 200 timmar av effektivt arbete av köksfläkten.

NGÖRING OCH UNDERHÅL

FJÄRRKONTROLL (EXTRA TILLBEHÖR) Denna apparat kan styras med en fjärrkontroll som matas med ett 3 Vbatteri av typ CR2032 (ingår ej).

• Placera inte fjärrkontrollen i närheten av värmekällor.
• Kasta inte batterierna i naturen, utan i avsedda behållare. Metallfettfilter Filtren kan även diskas i diskmaskin, de ska diskas när lysdioden S1 tänds eller minst varannan månad cirka eller oftare vid speciellt intensiv användning.

Återställning av larmsignal

• Släck belysningen och stäng av utsugningsmotorn.
• Tryck på knappen T3 i minst 3 sekunder tills den tredubbla blinkningen av lysdioden som bekräftelse. Rengöring av filter
• Öppna belysningsenheten genom att dra den i den avsedda skåran.
• Ta bort filtret, tryck det bakåt och dra det samtidigt nedåt.
• Diska filtret och undvik att böja det, och låt de torka innan du återmontera det (en eventuell färgförändring på filtrets yta, som kan inträffa med tiden, reducerar absolut inte filtrets effektivitet).
• Montera filtren på nytt. Se till att handtaget vänder mot den synliga utsidan.
• Stäng belysningsenheten.

Luktfilter med aktivt kol (Filtrerande version) Filtret kan inte diskas eller regenereras. Filtret ska bytas när lysdioden S1 blinkar eller minst var 4:e månad. Larmsignalen, om tidigare aktiverad, inträffar enbart när insugningsmotorn är aktiverad. Aktivering av larmsignal

• På köksfläktarna i filtrerande version, ska larmet för mättade filter aktiveras vid installationsögonblicket eller därefter.
• Släck belysningen och stäng av utsugningsmotorn.
• Tryck på knappen T2 i 5 sekunder tills den dubbla blinkningen av lysdioden som bekräftelse. BYTE Återställning av larmsignal
• Släck belysningen och stäng av utsugningsmotorn.
• Tryck på knappen T3 i minst 5 sekunder tills den tredubbla blinkningen av lysdioden F som bekräftelse. Byte av filter
• Öppna belysningsenheten genom att dra den i den avsedda skåran.
• Avlägsna metallfettfiltren.
• Ta bort det mättade luktfiltret med aktivt kol genom att lossa hakarna.
• Montera filtret på nytt genom att haka fast det i sätet.
• Montera metallfettfiltren på nytt.
• Stäng belysningsenheten. Belysning
• För byte kontakta servicecenter ("För inköpet vänd dig till ett servicecentra").
