MANUALE UTENTE CYLINDRA EV8 FABER

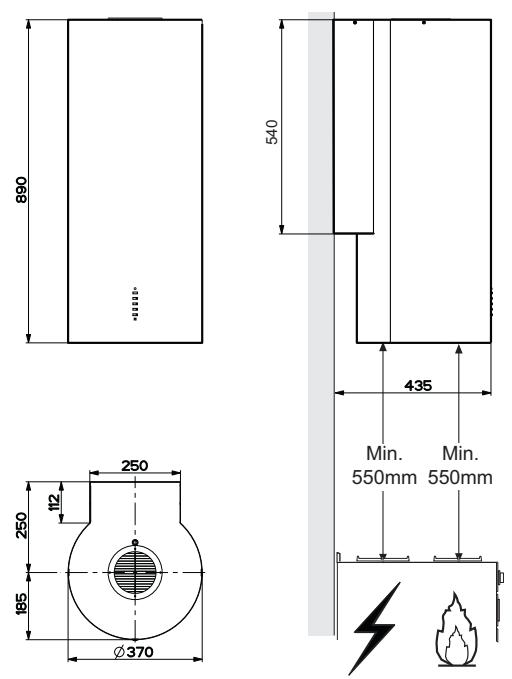

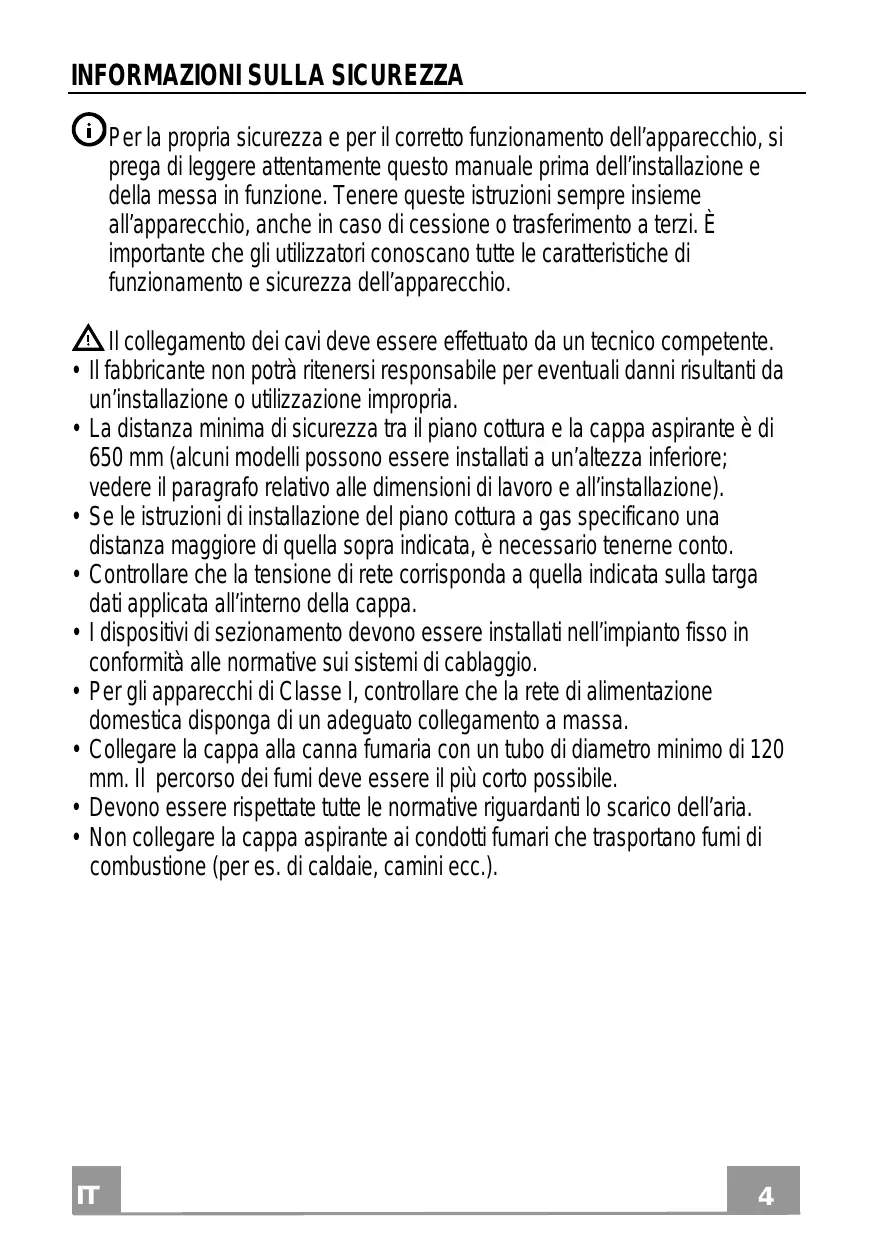

INFORMAZIONI SULLA SICUREZZA Per la propria sicurezza e per il corretto funzionamento dell’apparecchio, si prega di leggere attentamente questo manuale prima dell’installazione e della messa in funzione. Tenere queste istruzioni sempre insieme all’apparecchio, anche in caso di cessione o trasferimento a terzi. È importante che gli utilizzatori conoscano tutte le caratteristiche di funzionamento e sicurezza dell’apparecchio. Il collegamento dei cavi deve essere effettuato da un tecnico competente. • Il fabbricante non potrà ritenersi responsabile per eventuali danni risultanti da un’installazione o utilizzazione impropria. • La distanza minima di sicurezza tra il piano cottura e la cappa aspirante è di 650 mm (alcuni modelli possono essere installati a un’altezza inferiore; vedere il paragrafo relativo alle dimensioni di lavoro e all’installazione). • Se le istruzioni di installazione del piano cottura a gas specificano una distanza maggiore di quella sopra indicata, è necessario tenerne conto. • Controllare che la tensione di rete corrisponda a quella indicata sulla targa dati applicata all’interno della cappa. • I dispositivi di sezionamento devono essere installati nell’impianto fisso in conformità alle normative sui sistemi di cablaggio. • Per gli apparecchi di Classe I, controllare che la rete di alimentazione domestica disponga di un adeguato collegamento a massa. • Collegare la cappa alla canna fumaria con un tubo di diametro minimo di 120 mm. Il percorso dei fumi deve essere il più corto possibile. • Devono essere rispettate tutte le normative riguardanti lo scarico dell’aria. • Non collegare la cappa aspirante ai condotti fumari che trasportano fumi di combustione (per es. di caldaie, camini ecc.).

• Se la cappa è utilizzata in combinazione con apparecchi non elettrici (per es. apparecchi a gas), deve essere garantito un sufficiente grado di aerazione nel locale per impedire il ritorno di flusso dei gas di scarico. Quando la cappa per cucina è utilizzata in combinazione con apparecchi non alimentati dalla corrente elettrica, la pressione negativa nel locale non deve superare 0,04 mbar per evitare che i fumi vengano riaspirati nel locale dalla cappa. • L’aria non deve essere evacuata attraverso un condotto utilizzato per lo scarico dei fumi da apparecchi di combustione alimentati a gas o altri combustibili. • Il cavo di alimentazione, se danneggiato, deve essere sostituito dal fabbricante o da un tecnico del servizio assistenza. • Collegare la spina ad una presa di tipo conforme alle normative vigenti e in posizione accessibile. • Relativamente alle misure tecniche e di sicurezza da adottare per lo scarico dei fumi è importante attenersi scrupolosamente ai regolamenti stabiliti dalle autorità locali. AVVERTENZA: prima di installare la cappa, rimuovere le pellicole di protezione. • Usare solo viti e minuteria di tipo idoneo per la cappa. AVVERTENZA: la mancata installazione delle viti o dei dispositivi di fissaggio in conformità alle presenti istruzioni può comportare rischi di scosse elettriche. • Non osservare direttamente con strumenti ottici (binocolo, lente d’ingrandimento….). • Non cuocere al flambé sotto la cappa: si potrebbe sviluppare un incendio. • Questo apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, purché attentamente sorvegliati e istruiti su come utilizzare in modo sicuro l’apparecchio e sui pericoli che ciò comporta. Assicurarsi che i bambini non giochino con l’apparecchio. Pulizia e manutenzione da parte dell’utente non devono essere effettuate da bambini, a meno che non siano sorvegliati. • Sorvegliare i bambini, assicurandosi che non giochino con l’apparecchio.

• L’apparecchio non deve essere utilizzato da persone (bambini compresi) con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, a meno che non siano attentamente sorvegliate e istruite. Le parti accessibili possono diventare molto calde durante l’uso degli apparecchi di cottura. • Pulire e/o sostituire i filtri dopo il periodo di tempo specificato (pericolo di incendio). Vedere il paragrafo Manutenzione e pulizia. • Deve essere presente un’adeguata ventilazione nel locale quando la cappa è utilizzata contemporaneamente ad apparecchi che utilizzano gas o altri combustibili (non applicabile ad apparecchi che scaricano unicamente l’aria nel locale). sul prodotto o sulla sua confezione indica che il prodotto non • Il simbolo può essere smaltito come un normale rifiuto domestico. Il prodotto da smaltire deve essere conferito presso un apposito centro di raccolta per il riciclaggio dei componenti elettrici ed elettronici. Assicurandosi che questo prodotto sia smaltito correttamente, si contribuirà a prevenire potenziali conseguenze negative per l’ambiente e per la salute che potrebbero altrimenti derivare dal suo smaltimento inadeguato. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negozio dove è stato acquistato il prodotto.

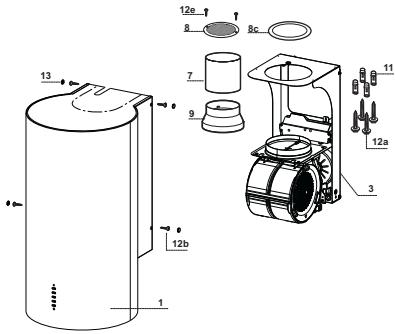

Componenti di Prodotto Corpo Cappa completo di: Comandi, Luce, Filtri Supporto Cappa completo di Gruppo Aspiratore Tubo PVC Griglia Direzionata Riduzione uscita aria ø 120 mm Flangia di riduzione ø 150-120 mm

Rif. 11 12a 12b 12e 13

Componenti di Installazione Tasselli ø 10 Viti 5 x 70 Viti M4 x 15 Viti 2,9 x 9,5 Tappo viti M4

Q.tà Documentazione 1 Libretto Istruzioni

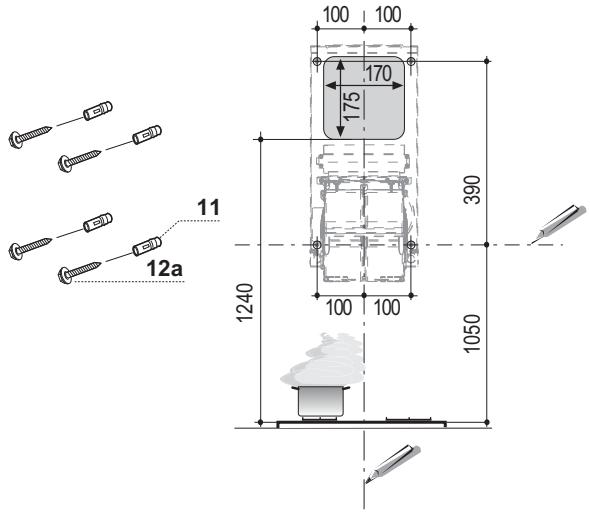

INSTALLAZIONE Foratura Parete Data la complessità dell’installazione si raccomanda di effettuarla minimo in due persone. 100

Nel caso di installazione della cappa in versione filtrante, tenere in considerazione che, sopra la cappa, deve rimanere una distanza dal limite superiore (Soffitto o Mensola) di almeno 8-10 Cm. Tracciare sulla Parete: • una linea Verticale fino al soffitto o al limite superiore, al centro della zona prevista per il montaggio della Cappa; • una linea Orizzontale a: 1050 mm min. sopra il Piano di Cottura; • Segnare come indicato, un punto di riferimento a 100 mm sulla destra della linea verticale di riferimento. • Ripetere questa operazione dalla parte opposta, verificandone il livellamento. • Segnare come indicato, un punto di riferimento a 390 mm sopra la linea orizzontale di riferimento, e a 100 mm sulla destra della linea verticale di riferimento. • Ripetere questa operazione dalla parte opposta, verificandone il livellamento. • Forare ø 10 mm i punti segnati. • Inserire i tasselli 11 nei fori.

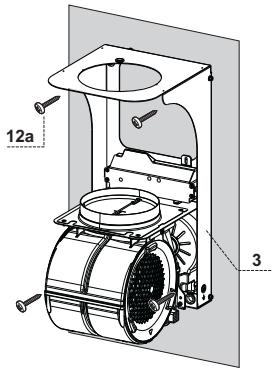

Montaggio Supporto Cappa • Appoggiare il Supporto Cappa 3 al muro facendo coincidere i fori del supporto con quelli fatti al muro. • Bloccare il supporto al muro utilizzando le quattro viti 12a (5 x 70) in dotazione. • Prima di serrare definitivamente le viti livellare il supporto, quindi bloccare definitivamente le viti.

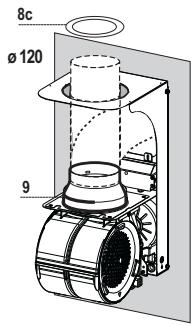

Connessione Uscita Aria Versione Aspirante Per installazione in Versione Aspirante collegare la Cappa alla tubazione di uscita per mezzo di un tubo rigido o flessibile di ø 150 o 120 mm, la cui scelta è lasciata all'installatore. Il tubo può uscire sia dalla parte superiore che posteriore della cappa. USCITA POSTERIORE • Si ricorda che per effettuare il foro di evacuazione va seguito lo schema riportato nel paragrafo foratura parete. • Per collegamento con tubo ø120 mm, inserire la Flangia di riduzione 9 sull'Uscita del Corpo Cappa. • Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione. • Togliere eventuali Filtri Antiodore al Carbone attivo. USCITA SUPERIORE • Per collegamento con tubo ø 150 mm, collegare la Cappa alla tubazione di uscita per mezzo di un tubo rigido o flessibile. • Per collegamento con tubo ø120 mm, inserire la Flangia di riduzione 9 sull'Uscita del Corpo Cappa. • Avvitare la riduzione uscita aria 8c sul foro di uscita del supporto cappa utilizzando le viti in dotazione. • Collegare la Cappa alla tubazione di uscita per mezzo di un tubo rigido o flessibile. • Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione. • Togliere eventuali Filtri Antiodore al Carbone attivo.

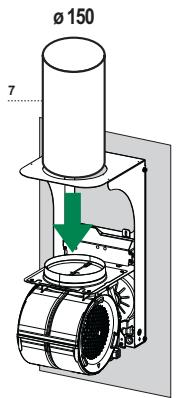

USCITA ARIA VERSIONE FILTRANTE • Inserire il tubo in pvc 7 in dotazione sull’uscita del Corpo Cappa

Montaggio corpo cappa Versione Aspirante • Nel caso in cui sia stata scelta l’uscita dell’aria sulla parte superiore della cappa si dovrà staccare il pezzo pretagliato. • Appoggiare il corpo cappa al supporto e fissarlo lateralmente utilizzando le quattro viti 12b. • Coprire le sedi delle viti impiegando i tappi 13 in dotazione.

Versione Filtrante • Staccare il pezzo pretagliato. • Appoggiare il corpo cappa al supporto e fissarlo lateralmente utilizzando le quattro viti 12b. • Coprire le sedi delle viti impiegando i tappi 13 in dotazione. • Posizionare la Griglia direzionata 8 sul Tubo e verificare la sua corretta installazione. • Avvitare la Griglia direzionata 8 con la Viti 12e in dotazione. • Assicurarsi della presenza dei Filtri antiodore al Carbone attivo.

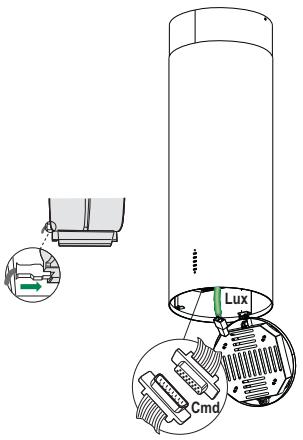

Connessione elettrica • Collegare la Cappa all’Alimentazione di Rete interponendo un Interruttore bipolare con apertura dei contatti di almeno 3 mm. • Aprire il gruppo illuminazione tirandolo sull’apposita intacca • Togliere il Filtro , spingendolo verso la parte posteriore del gruppo e tirando contemporaneamente verso il basso. • Assicurarsi che il connettore del Cavo di alimentazione sia correttamente inserito nella presa dell’Aspiratore • Collegare il connettore dei Comandi Cmd. • Collegare il connettore dei Faretti Lux alla presa predisposta dietro al coperchio del gruppo illuminazione.

• Rimontare il Filtro Antigrasso e successivamente il gruppo illuminazione.

Accende/Spegne le luci alla massima luminosità..

Accende/Spegne il motore alla prima velocità.

Accende il motore alla seconda velocità.

Tenendo il tasto premuto per circa 5 secondi, quando tutti i carichi sono spenti (Motore+Luce), si attiva l’allarme dei Filtri al Carbone attivo visualizzando un doppio lampeggio del relativo Led. Per disattivarlo, si preme di nuovo il tasto per altri 5 secondi visualizzando un lampeggio singolo del relativo Led.

Accende il motore alla terza velocità.

Tenendo premuto il tasto per circa 3 secondi, quando tutti i carichi sono spenti (Motore+Luce), si effettua il reset visualizzando il triplo lampeggio del Led S1.

Accende il motore alla velocità INTENSIVA. Questa velocità è temporizzata a 6 minuti. Terminato il tempo, il sistema ritorna automaticamente alla velocità precedentemente selezionata. Se attivata da motore spento una volta finito il tempo passa alla modalità OFF.

Tenendo premuto per 5 secondi si abilità il telecomando visualizzando un doppio lampeggio del medesimo led. Tenendo il tasto premuto per 5 secondi si disabilita il telecomando visualizzando il lampeggio del rispettivo led una sola volta.

Segnala l’allarme saturazione Filtri Antigrasso Metallici e la necessità di lavarli. L’allarme entra in funzione dopo 100 ore di lavoro effettivo della Cappa.

Segnala, quando è attivato, l’allarme saturazione Filtro Antiodore al Carbone Attivo, che deve essere sostituito; devono anche essere lavati i Filtri Antigrasso Metallici. L’allarme saturazione Filtro Antiodore al Carbone Attivo entra in funzione dopo 200 ore di lavoro effettivo della Cappa.

PULIZIA E MANUTENZIONE TELECOMANDO (OPZIONALE) Questo apparecchio può essere comandato per mezzo di un telecomando, alimentato con una batteria da 3 V del tipo CR2032 (non inclusa). • Non riporre il telecomando in prossimità di fonti di calore. • Non disperdere le pile nell’ambiente, depositarle negli appositi contenitori.

Filtri antigrasso metallici Sono lavabili in lavastoviglie, e necessitano di essere lavati quando il Led S1 si accende o almeno ogni 2 mesi circa di utilizzo o più frequentemente, per un uso particolarmente intenso. PULIZIA FILTRI Reset del segnale di allarme • Spegnere le Luci e il Motore di aspirazione. • Premere il tasto T3 per almeno 3 secondi, sino al triplo lampeggio di conferma del Led. Pulizia Filtri • Aprire il gruppo illuminazione tirandolo sull’apposita intacca. • Togliere il Filtro spingendolo verso la parte posteriore del gruppo e tirando contemporaneamente verso il basso. • Lavare il filtro evitando di piegarlo, e lasciarlo asciugare prima di rimontarlo (un’eventuale cambiamento del colore della superficie del filtro, che potrebbe verificarsi nel tempo, non pregiudica assolutamente l’efficienza dello stesso). • Rimontarlo facendo attenzione a mantenere la maniglia verso la parte visibile esterna. • Richiudere il gruppo illuminazione.

Filtri antiodore al Carbone attivo (Versione Filtrante) Non è lavabile e non è rigenerabile, va sostituito quando il led S1 lampeggia o almeno ogni 4 mesi. La segnalazione di Allarme, se preventivamente attivata, si verifica solo quando é azionato il Motore di aspirazione. Attivazione del segnale di allarme • Nelle Cappe in Versione Filtrante, la segnalazione di Allarme saturazione Filtri va attivata al momento dell’installazione o successivamente. • Spegnere le Luci e il Motore di aspirazione. • Premere per 5 secondi il Tasto T2 sino al doppio lampeggio di conferma del Led. SOSTITUZIONE Reset del segnale di allarme • Spegnere le Luci e il Motore di aspirazione. • Premere il tasto T3 per almeno 3 secondi, sino al triplo lampeggio di conferma del Led. Sostituzione Filtro • Aprire il gruppo illuminazione tirando l’apposita intacca. • Rimuovere il Filtro antigrasso • Rimuovere il Filtro antiodore al Carbone attivo saturo, agendo sugli appositi agganci. • Montare il nuovo Filtro agganciandolo nella sua sede. • Rimontare il Filtro antigrasso e il gruppo illuminazione.

Illuminazione • Per la sostituzione contattare l’Assistenza Tecnica ("Per l'acquisto rivolgersi all'assistenza tecnica").
