BEDIENUNGSANLEITUNG CYLINDRA EV8 FABER

SICHERHEITSINFORMATIONEN Zu Ihrer eigenen Sicherheit und für die korrekte Funktion des Gerätes lesen Sie bitte diese Betriebsanleitung aufmerksam durch, bevor Sie das Gerät installieren und benutzen. Verwahren Sie die Bedienungsanleitung stets zusammen mit dem Gerät, auch wenn Sie dieses an Dritte weitergeben oder übertragen. Es ist wichtig, dass der Benutzer alle Betriebs- und Sicherheitsmerkmale des Gerätes kennt. Die Kabel müssen von einem zuständigen Fachmann angeschlossen werden. Der Hersteller haftet nicht für etwaige Schäden, die durch eine fehlerhafte Installation oder einen ungeeigneten Gebrauch entstehen könnten. Der min. Sicherheitsabstand zwischen Kochfeld und Abzugshaube beträgt 650 mm (einige Modelle können auch niedriger installiert werden; siehe Absatz Installation). Sollten die Installationsanweisungen des gasbetriebenen Kochfelds einen größeren Abstand als oben angegeben vorsehen, ist dies zu berücksichtigen. Sicherstellen, dass die Netzspannung der auf dem Typenschild angegebenen Spannung entspricht. Das Typenschild ist im Inneren der Haube angebracht. Trennvorrichtungen müssen in der festen Anlage gemäß Normen über Verkabelungssysteme installiert werden. Für Geräte der Klasse I sicherstellen, dass das Versorgungsnetz des Gebäudes korrekt geerdet ist. Die Abzugshaube an den Schornstein mit einem Rohr mit Mindestdurchmesser von 120 mm anschließen. Der Verlauf des Rauchabzugs muss so kurz wie möglich sein. Alle gesetzlichen Vorschriften im Bereich Abluft einhalten. Die Abzugshaube darf nicht an einen Schacht angeschlossen werden, in den Rauchgase abgeleitet werden (z. B. von Heizkesseln, Kaminen, usw.).

Falls die Abzugshaube mit Geräten verwendet wird, die nicht elektrisch betrieben sind (z.B. Gasgeräte), muss im Raum für eine ausreichende Belüftung gesorgt werden, damit der Rückfluss der Abgase verhindert wird. Wird die Abzugshaube zusammen mit nicht elektrisch betriebenen Geräten eingesetzt, darf der Unterdruck im Raum 0,04 mbar nicht überschreiten, damit die Abgase nicht wieder angesaugt werden. Die Luft darf nicht durch einen Kanal abgelassen werden, der als Rauchabzug für Gasgeräte oder Geräte verwendet wird, die mit anderen Brennstoffen betrieben werden. Wenn das Gerätekabel beschädigt ist, muss es vom Hersteller oder von einem Kundendiensttechniker ersetzt werden. Den Stecker in eine den einschlägigen Vorschriften entsprechende zugängliche Steckdose stecken. Was die technischen und sicherheitsrelevanten Maßnahmen für den Rauchabzug betrifft, sind die Vorgaben der örtlichen Behörden streng einzuhalten. WARNUNG: Bevor die Haube installiert wird, die Schutzfolien abziehen. Nur für die Abzugshaube geeignete Schrauben und Kleinteile verwenden. WARNUNG: Die mangelnde Verwendung von Schrauben und Befestigungselementen gemäß der vorliegenden Anleitung kann zu Stromschlaggefahr führen. Nicht direkt mit optischen Instrumenten (Fernglas, Lupe, usw.) in das Licht schauen. Auf keinen Fall unter der Haube flambieren: Dabei könnte ein Brand entstehen. Dieses Gerät darf von Kindern ab 8 Jahren und von Personen mit beschränkten geistigen, physischen oder sensorischen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt werden, vorausgesetzt, sie werden aufmerksam beaufsichtigt oder über den sicheren Gebrauch des Geräts und die damit verbundenen Gefahren eingewiesen. Sicherstellen, dass Kinder nicht mit dem Gerät spielen. Vom Benutzer auszuführende Reinigungs- und Wartungsarbeiten dürfen nicht von Kindern ausgeführt werden, sofern sie nicht dabei beaufsichtigt werden. Kinder müssen beaufsichtigt werden, damit sichergestellt wird, dass sie nicht am Gerät spielen.

Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit beschränkten geistigen, physischen oder sensorischen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt werden, außer sie werden aufmerksam beaufsichtigt und eingewiesen. Die frei zugänglichen Teile können während des Kochens mit Kochgeräten sehr heiß werden.

Die Filter sind nach den angegebenen Intervallen zu reinigen und/oder zu ersetzen (Brandgefahr). Siehe Absatz Wartung und Reinigung. Wenn die Abzugshaube gleichzeitig mit Geräten verwendet wird, die Gas oder andere Brennstoffe benutzen, muss im Raum eine ausreichende Belüftung vorhanden sein (gilt nicht für Geräte, die nur Luft in den Raum ablassen).

Schutzschild bei Rissbildung ersetzen. Das Symbol am Produkt oder auf der Verpackung weist darauf hin, dass das Gerät nicht als normaler Hausmüll entsorgt werden darf. Das ausrangierte Gerät muss vielmehr bei einer speziellen Sammelstelle für elektrische und elektronische Geräte abgegeben werden. Mit der vorschriftsmäßigen Entsorgung des Gerätes trägt der Benutzer dazu bei, schädliche Auswirkungen auf Umwelt und Gesundheit zu vermeiden. Weitere Informationen zum Recycling dieses Produktes können bei der zuständigen Behörde, der örtlichen Abfallbeseitigung oder bei dem Händler, der das Gerät verkauft hat, eingeholt werden.

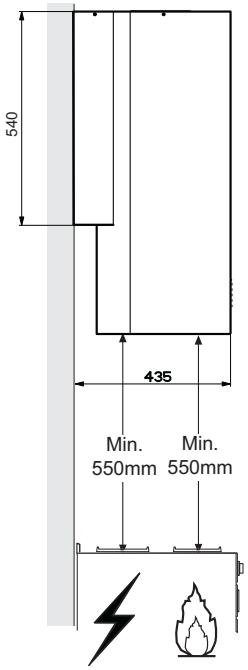

Platzbedarf Min. Min. 550mm 550mm 12e Komponenten Pos.

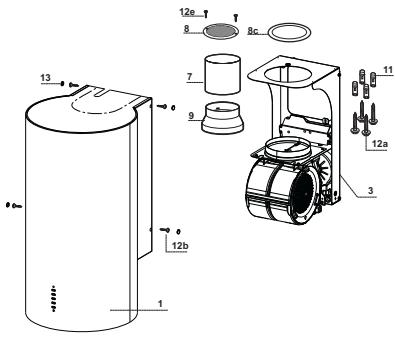

Produktkomponenten Haubenkörper mit Schaltern, Beleuchtung, Filter Haubenhalterung komplett mit Absaugung Röhre PVC Luftleitgitter Luftaustritt Abluft Reduzierstuck ø 120 mm Reduzierflansch ø 150-120 mm Pos. 12a 12b 12e

Montagekomponenten Dübel Schrauben 5 x 70 Schrauben M4 x 15 Schrauben 2,9 x 9,5 Kappe für Schrauben M4 St.

Dokumentation Bedienungsanleitung

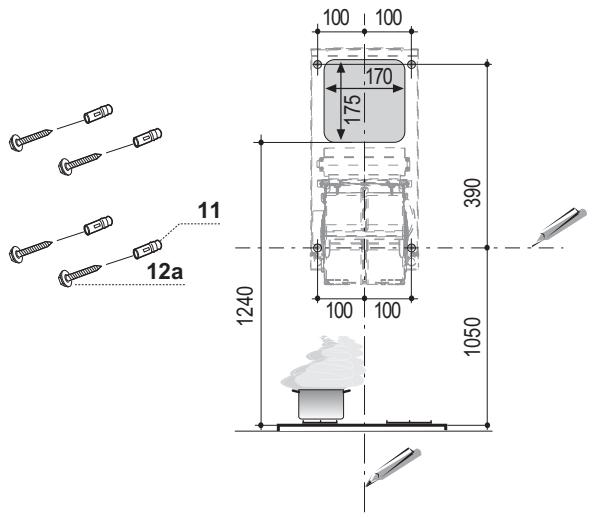

MONTAGE Bohren der Befestigungslöcher und Fixieren der Befestigungsbügel

Bei Montage der Haube in Umluftversion darauf achten, dass oberhalb der Haube ein Abstand von mindestens 8-10 cm zur oberen Begrenzung (Decke oder Brett) einzuhalten ist. An die Wand zeichnen:

• eine vertikale Linie bis zur Decke oder oberen Begrenzung in der Mitte des Bereiches, in dem die Haube montiert werden soll;
• eine horizontale Linie: min. 1050 oberhalb der Kochmulde;
• Wie abgebildet einen Bezugspunkt 100 mm rechts von der vertikalen Bezugslinie.
• Diesen Vorgang an der gegenüberliegenden Seite wiederholen und die Ausrichtung prüfen.
• Wie abgebildet einen Bezugspunkt 390 mm oberhalb der horizontale Bezugslinie und 100 mm rechts von der vertikalen Bezugslinie.
• Diesen Vorgang an der gegenüberliegenden Seite wiederholen und die Ausrichtung prüfen.
• Die gekennzeichneten Punkte mit einem Bohrer ø 10 mm bohren.
• Die Dübel 11 in die Bohrungen einfügen.

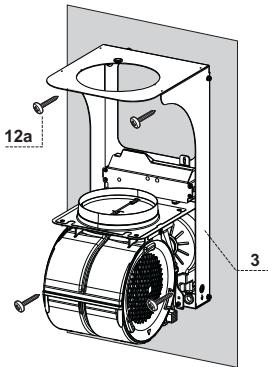

Montage der Abzugshaubenhalterung

• Die Haubenhalterung 3 an der Wand anlegen, so dass die Bohrlöcher an der Halterung mit den Bohrlöchern an der Wand übereinstimmen.
• Die Halterung mit den vier mitgelieferten Schrauben 12a (5 x

70) an der Wand fixieren.

• Bevor die Schrauben endgültig festgeschraubt werden, die Halterung nivellieren und dann erst die Schrauben festziehen. 12a

Anschluss der Luftaustritts in Abluftversion Für die Installation in Abluftversion wird die Haube mittels Rohr oder Schlauch ø 150 oder 120 mm (die Wahl bleibt dem Installateur überlassen) an die Außenrohrleitung angeschlossen. Das Rohr kann sowohl an der Oberseite wie auch an der Rückseite der Haube angeschlossen werden. LUFTAUSTRITT HINTEN

• Es sei darauf hingewiesen, dass beim Bohren der Abluftöffnung der Bohrplan im Kapitel „Bohren der Wand“ zu beachten ist.
• Für den Anschluss des Rohrs ø120 mm den Reduzierflansch 9 am Haubenaustritt einfügen.
• Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert.
• Eventuell vorhandene Aktivkohle-Geruchsfilter entfernen. LUFTAUSTRITT OBEN

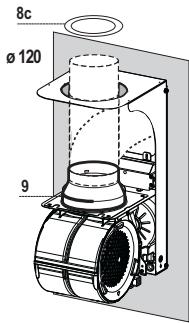

• Für den Anschluss des Rohrs ø 150 mm die Haube mittels Rohr oder Schlauch an die Außenrohrleitung anschließen.
• Für den Anschluss des Rohrs ø120 mm den Reduzierflansch 9 am Haubenaustritt einfügen.
• Den Reduzierteil des Luftaustritts 8c am Luftaustritt der Haubenhalterung mit den mitgelieferten Schrauben fixieren.
• Die Haube mittels Rohr oder Schlauch an die Außenrohrleitung anschließen.
• Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert.
• Eventuell vorhandene Aktivkohle-Geruchsfilter entfernen.

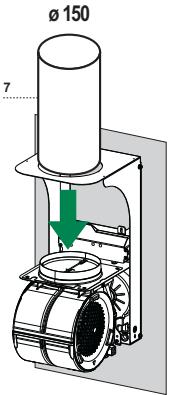

• Den mitgelieferte PVC-Rohr 7 am Austritt des Haubenkörpers einfügen.

Montage des Haubenkörpers Abluftversion

• Wird der Luftaustritt an der Oberseite der Haube gewählt, muss der vorgestanzte Teil abgetrennt werden.
• Den Haubenkörper auf die Halterung geben und seitlich mit den vier Schrauben 12b fixieren.
• Die Sitze der Schrauben mit den mitgelieferten Abdeckkappen 13 schließen. Umluftversion
• Den vorgestanzten Teil abtrennen.
• Den Haubenkörper auf die Halterung geben und seitlich mit den vier Schrauben 12b fixieren.
• Die Sitze der Schrauben mit den mitgelieferten Abdeckkappen 13 verschließen.
• Das Luftleitgitter 8 am Rohr positionieren und seine korrekte Installation kontrollieren.
• Das Luftleitgitter 8 mit den beiliegenden Schrauben 12e festschrauben.
• Prüfen, ob die Aktivkohle-Geruchsfilter vorhanden sind.

• Bei Anschluss der Haube an das Stromnetz muss ein zweipoliger Schalter mit einem Öffnungsweg von mindestens 3 mm zwischengeschaltet werden.

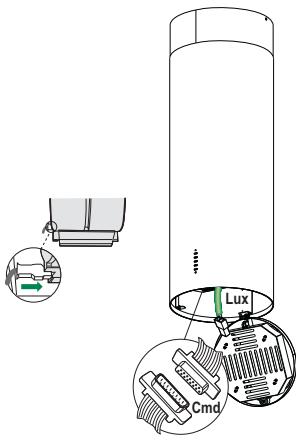

• Die Beleuchtungsgruppe, öffnen indem sie am entsprechenden Schlitz abgezogen wird.
• Die Filter nacheinander aushaken, indem sie auf die Rückseite der Haube geschoben und gleichzeitig nach unten gezogen werden.
• Kontrollieren, dass der Verbinder des Speisekabels korrekt in die Steckdose des Gebläses eingesteckt ist.
• Den Verbinder des Steuerungen Cmd anschließen.
• Den Verbinder der Spots Lux bei der entsprechenden Steckdose hinter dem Deckel der Beleuchtungsgruppe einstecken. Lux Cmd

• Das Fettfilter wieder montieren.

Schalttafel Taste LED

Funktion Schaltet die Beleuchtung bei maximaler Intensität ein/aus.

Bleibend Schaltet den Motor bei der ersten Betriebsgeschwindigkeit ein/aus.

Bleibend Schaltet den Motor bei der zweiten Betriebsgeschwindigkeit ein. Mit zirka 5 Sekunden langem Gedrückthalten der Taste bei abgeschalteten Verbrauchern (Motor+Licht) wird der Alarm für aktive Aktivkohlefilter aktiviert und die entsprechende LED blinkt zweimal. Zum Abstellen die Taste erneut 5 Sekunden lang drücken, die entsprechende LED blinkt ein Mal.

Bleibend Schaltet den Motor bei der dritten Betriebsgeschwindigkeit ein.

Mit zirka 3 Sekunden langem Gedrückthalten der Taste bei abgeschalteten Verbrauchern (Motor+Licht) erfolgt ein Reset und die LED S1 blinkt drei Mal. Bleibend Schaltet den Motor bei Intensivgeschwindigkeit ein. Diese Geschwindigkeit ist auf 6 Minuten zeitgeregelt. Nach Ablauf dieser Zeit kehrt das System zu der zuvor eingestellten Geschwindigkeit zurück. Wird sie bei abgestelltem Motor aktiviert, wird nach Ablauf der Zeit zum Betriebsmodus OFF übergegangen.

Mit 5 Sekunden langem Drücken wird die Fernbedienung aktiviert und die entsprechende LED blinkt zwei Mal. Mit 5 Sekunden langem Drücken wird die Fernbedienung deaktiviert und die entsprechende LED blinkt nur ein Mal. Bleibend Meldet den Alarm für Sättigung der Metallfettfilter und die Notwendigkeit, diese zu waschen. Dieser Alarm wird nach 100 effektiven Betriebsstunden der Abzugshaube ausgelöst. Blinkend Meldet, sofern aktiviert, den Alarm für Sättigung des Aktivkohlefilters, der ausgewechselt werden muss; auch die Metallfettfilter müssen gewaschen werden. Der Alarm für Sättigung des Aktivkohlefilters wird nach 200 effektiven Betriebsstunden der Abzugshaube ausgelöst.

REINIGUNG UND WARTUNG

FERNBEDIENUNG (OPTION) Dieses Gerät kann per Fernbedienung, die mit einer 3V-Batterie vom Typ CR2032 (nicht mitgeliefert) versorgt wird, bedient werden.

• Die Fernbedienung nicht in der Nähe von Wärmequellen ablegen.
• Altbatterien zum Schutz der Umwelt in Sammelboxen entsorgen. Metallfettfilter Die Fettfilter sind spülmaschinengeeignet und müssen gewaschen werden, sobald sich die LED S1 einschaltet, oder mindestens alle 2 Monate, oder auch öfter, je nach Intensität des Gebrauchs.

REINIGUNG DER FILTER

Reset des Alarmsignals

• Die Beleuchtung und den Absaugmotor abstellen.
• Die Taste T3 mindestens 3 Sekunden lang drücken, bis der Vorgang durch dreimaliges Blinken der LED bestätigt wird. Reinigung der Filter
• Die Beleuchtungseinheit öffnen, indem sie zur entsprechenden Kerbe gezogen wird
• Den Filter zu dem hinteren Teil der Gruppe schieben und gleichzeitig nach unten ziehen.
• Den Filter waschen, ohne ihn zu verbiegen, und vor dem Wiedereinbau trocknen lassen (die Farbe der Filteroberfläche kann sich mit der Zeit verändern, was aber die Wirksamkeit keinesfalls beeinträchtigt.)
• Nun den Filter wieder einbauen, so dass der Griff nach der äußeren Sichtseite zeigt.
• Die Beleuchtungseinheit wieder verschließen.

Aktivkohle-Geruchsfilter (Umluftvariante) Der Aktivkohlefilter ist weder waschbar, noch regenerierbar und muss ausgewechselt werden, wenn die LED S1 blinkt, oder mindestens alle 4 Monate. Die Alarmmeldung, wenn zuvor aktiviert, erfolgt nur, wenn der Absaugmotor zugeschaltet ist. Aktivierung des Alarmsignals

• Bei der Umluftvariante sollte die Alarmanzeige für die Filtersättigung bei der Erstinbetriebnahme aktiviert werden. Zudem kann sie nachträglich wie folgt aktiviert werden:
• Die Beleuchtung und den Absaugmotor abstellen.
• 5 Sekunden lang die Taste T2 drücken, bis die LED zur Bestätigung blinkt: AUSWECHSELN Reset des Alarmsignals
• Die Beleuchtung und den Absaugmotor abstellen.
• Die Taste T3 mindestens 3 Sekunden lang drücken, bis der Vorgang durch dreimaliges Blinken der LED bestätigt wird. Auswechseln des Filters
• Die Beleuchtungseinheit öffnen, indem sie zur entsprechenden Kerbe gezogen wird
• Den Fettfilter ausbauen.
• Den gesättigten Aktivkohle-Geruchsfilter aushaken.
• Den neuen Filter in seinem Sitz einhaken.
• Den Fettfilter wieder einbauen.
• Die Beleuchtungseinheit wieder verschließen. Beleuchtung LED-Strahler
• Für den Austausch der LED-Strahler wenden Sie sich bitte an den Kundendienst.
