GEBRUIKSAANWIJZING AURA 900 ROBLIN

Schakel de afzuigkapop de laagste snelheid in wann er met koken begint om de vochtigheidsgraad te regelen en kookluchtjes te verwijderen.

Gebruik de hoogste snelheid alleen wanner dit bestistoodzakelijk is.

Verhoog de snelheid van de afzuigkap alleen wanner de hoeveelheid damp dit vereist.

Houd het filter/de filters van de afzuigkap schoon om de vetfilterings-en geurfilteringefficiente optimaliseren.

Wij danken U voor de goede keuze en het vertrouwen dat U ons, ROBLIN specialist op het gebied van afzuiigkappen geeft, om in de toekomst met een afzuiigkap uit het gamma ROBLIN te werkden. Wij raden U aan om alvorens U de ROBLIN afzuiigkap in werkung zet deze handleiding aandachtig te lezen. Deze gebruksaanwijzing geldt voor verschillende uitvoeringen van het apparaat. Het is möglichk dat er een,aantal kenmerken worden beschreiben die Niet van toepassing zich op uw apparaat.

1 ELECTRISCHE BEDRADING

• De afzuigkap is voorzien van een HO5VVF 3 × 0,75 ~mm aansluitkabel met een standard 10/16 amp. geaarde stekker. Bescherming: klasse 1. Netspanning: 220 - 240 V. Wisselstroom: 50 ~Hz / 220 ~V - 60 ~Hz .
• Voordat het apparaat op het electriciteitsnet worden aangesloten, dient u zich ervan te overtuigen dat de netspanning overeenkomt met de netspanning vermeld op het typeplaatje van de afzuigkap.
• Bij het aansluiten van de afzuigkap op het electriciteitsnet, is een 2-polige wisselstroomschakelaar met een minimum opening van 3mm .ussen de polen toegestaan.ussen de polen toegestaan.

2 MONTAGE AANWIJZING

• Het is van groot belang dat de afvoerdiameter in acht worden genomen. Een apparaat met motor mag nooit worden aangesloten op een centraal ventilationsystem!
• De kookdampenogensiet noet doen en afoerbuis geleid worden, welke al gebrukt worden de afvoer van lucht of gassen, die afkomstig zijn van apparaten die op een andere vorm van energie lopen dan electriciteit.
• Plaats de kookplaat zorecht mogelijk onder de afzuigkap en maak het aantal bochten in de afvoer zogering mogelijk. Op deze wijze worden de meest efectieve afzuiig bereikt.
  Zorg bij het installereren van een afzuigkap algtd dat de lucht in de ruimte regelmatig vernieuwd wordt. Bedenk waar bij dat er 1 of meerder luchtingangen aanwezig moeten zich die bezelfde diameter hebben als de afvoerbuis, zodat de ruimte Niet geheel worden leeg gezogen.
  Voldoende ventilatie is noodzakelijk, zeker indien er meerere apparaten op hetzelfde moment de aanwezigte lucht uit de ruimte halen waar ook de afzuigkap hangt.
• Indien de afzuigkap worden gebrukt in een ruimte waar ook andere apparaten, aangesloten op andere energiebronnen dan electriciteit aanwezig zijn, mag de negatieve druk in de ruimte Niet boven 0,04 mbar komen, Dit om gasverbranding te voorkomen.
• Het apparaat dient zo geinstalleerd te zich dat de stroomtoevoer kan worden afgesloten, indien moodzakelijk.
• Dit apparaat mag nicht worden gebruikt door Personen (inclusief kinderen) met beperkte psychische, sensorische en geestelijkke vermogens, of door Personen zonder ervaring en kennis, tenzij ze onder toe-zicht staan of worden geinstrueree overd het gebruik van het apparaat door Personen die verantwoordelijk hij voor hun veiligheid.

Kinderen要去en worden gecontroleerd om er zeker van teল met het apparaat spelen.

Montage en installmentie dienen door een bevoed* vakman te gebeuren.

(*) Het Niet respecteren van deze voorwaarde houd in dat de garantie en de verantwoordelijkheid van de fabrikant vervalt.

Let op! Zorg dat u pluggen gebruikt die geschikt+zijn voor het type wand. Vraag advies aan de fabrikant. Indien nodig vastmetselen. Wij+zijn Niet aansprakelijk in geval van defecte bevestigingveroorzaakt door de in de muur gemaakte boorgaten en de gebruekte pluggen.

1) Teken een verticale bij op de wand tot het plafond, midden in het gebied waarin de wasemkap要去 worden gemonteerd (Fig. 1 & 2 - Rep. 1); deze lijn dient voor de verticale uitlijning van de diverse onderdelen.
2) Zet een van de beugels 2 gegen de wand op onceveer 1-2 mm van het plafond of van de bovenkant (Fig. 1 & 2 - Rep. 2), en lijn het midden ervan (inkepingen)uit op de verticale lijn. Teken de twee gaten van de uitsparingen van de beugel op de wand. Zet de andere beugel 2 gegen de wand, en lijn hem uit met de verticale lijn op een afstand 620mm die gemeten wordt zoals op Afb. 2, en gelijk is aan de hoogte van het bovenste schouwelement 7a dat bij de wasemkap geleverd is. De maat X = 620~mm kan verschillen, afhankelijk van de diverse hoogten waarin het bovenste schouwelement leverbaar is. Teken de middelpunten van de gaten van de uitsparingen van de beugel op de wand.
3) Realisatie van de bevestigingsgaten Fig. 1 & 2, Rep. 1:

Teken een punt op de verticale lui op een afstand tot de kookplaat van:

d =978 mm (maat zonder spatschem).

d =hoogte spatschem +328 mm (maat met spatschem).

De maat H is de minimum hoogte in mm van de kookplaat tot de onderkant van het frontpaneel. Trek op het getekende punt een horizontale lijn die parallel loopt aan de kookplaat. Maak twee gaten 1 in de muur met een boorpunt van 8 mm (Afb. 3a, en steek de pluggen en bevestigingsgaten in de gaten 1 (schroeven van 4,2× 44,4) . Bevestig de schroeven en LAST aan een ruimte van 5-6 mm vrij, die nodig is voor het vasthaken van de wasemkap. Kleine bijstelingen zich möglichk met de stelschroeven van de wasemkap (zie Montage van de wasemkap). De wasemkap mag een maximale uitslag hebben van 16 mm.

Spatschemm (optie): De hoogte van de wasemkap boven de kookplaat worden in dit geval bepaald door de hoogte van het spatschemm B en van de eventuale opstaande rand van het blad van de onderkastjes. Het spatschemm moet worden gemonteerd alvorens de wasemkap te monteren en als u hem zowel aan de boven- als onderkant wilt vastzetten aan de muur,要去 hij op de juiste hoogte worden gemonteerd alvorens de onderkastjes of tenminste het desbetreffende bovenblad te plaatsen. Aangezien dit een complexe handeling is, mag zij uitsluitend worden uitgevoerd door de keukeninstallateur of door bekwame vakmensen die alle uiteindelijkke maten van de meubels kennen.
4) Montage van de wasemkap: Alvorens de installment te beginnen要去en de steunbeugels Vr worden ingesteld, door de stelschroeven met de klok meet te draaien tot ze Niet verder+kennen (Fig. 3b). Haak de wasemkap vast ter hoogte van de twee schroeven 1 van 4,2× 44,4 die tevorenaangebracht zichn (Fig. 3a). Hang de wasemkap waterpas door de stelschroeven te draaien en span de schroeven volledig.
5) Aansluiting in de afzuiigende of filterende versie

Aansluiting voor afzuiiging

a- Plaats de terugslagklep (8) op de uitgang van het apparatus (6) en de wasemkap kan worden verbonden met de externe leidingen door middel van eenstarre of buigzame leiding 0 150 mm Fig. 5 - Rep. 6.
b- Verwijder de vetfilters (zie par. «Onderhoud») en verzeker u ervan dat de stekker van de voedingskabel goed in de contactdoos van de afzuigkap is gestoken Fig. 4. Voordat de schachten op de afzuigkap worden bevestigd, dienen eerst de elektrische verbindingen te worden geinstalleerd, Zoals omschreiben in het hoofdstuk ELEKTRICITEIT. Wanner de elektrische verbindingen zijn gemaakt要去 de verlichting en de motoren worden getest.
c- Bovenstuk van de schouw : De twee lijplaten enigszins openen Fig. 5 - Rep. 7a, ze vasthakenchter de beugels 2 en ze weer zo ver mogelijksluiten. Aan de zijkant aan de beugel bevestigen met de 2

bigeleverde schroeven (12c) 2,9 × 9,5 .

d- Onderstuk van de schouw : De twee zijplaten van de schouw enigszins openen Fig. 5 - Rep. 7b, ze vasthakenussen het bovenstuk van de schouw en de wand en ze weer zo ver möglichk sluiten.

Aansluiting voor filtering

a- Installee het verbindingsstuk 4 in de draagbeugel 2. Verzeker uervaan dat de uitlaat van de verlengstkukken van het verbindingsstuk G zowel horizontaal als verticaal correspondeert met de mondstkukken van de schouw.
b- Sluit het 150 mm. afvoerkanaal tussen de motor en de kanaalsplitser aan, zoals aangegeven in Fig. 7 en borg deze met afvoerkanaal klemmen, of zichklevend tape.

c- Verwijder de vetfilters (zie par. «Onderhoud») en verzeker u ervan dat de stekker van de voedings-kabel goed in de contactdoos van de afzuigkap is gestoken Fig. 4. Voordat de schachten op de afzuigkap worden bevestigd, dienen eerst de elektrische verbindingen te worden geinstalleerd, Zoals omschreiben in het hoofdstuk ELEKTRICITEIT. Wanner de elektrische verbindingen zijn gemaakt要去 de verlichting en de motoren worden getest.

d- Plaats de charbon filters doormiddel van de tap A (Fig. 8).
e- Bovenstuk van de schouw: De twee lijplaten enigszins openen Fig. 7 - Rep. 7a, ze vasthaken Achter de beugels 2 en ze waar zo ver mogelijksluiten. Aan derijkant aan de beugel bevestigen met de 2 bijgeleverde schroeven (12c) 2,9 × 9,5 .
f- Onderstuk van de schouw : De twee zijplaten van de schouw enigszins openen Fig.7 - Rep. 7b, ze vasthakenussen het bovenstuk van de schouw en de wand en ze weeer zo ver möglichsluien.

4

BEDIENIEG

A) CONFIGURATIE

Uitgangaarbuitenofrecyclage

Standaard is uw afzuiigkap geprogrammeerd om+zijn afvoer maar buiten te hebben, wenst U deze op recyclage te zetten dient U dit te programmeren.

Starten van recirculatie (de verwuiDE lucht wordt door de schouw gevoerd via de vetfilters en de koolstof-filters en komt terug in de keuken door de roosters in de schacht)

Druk op de "+" toets (de motor en de verlichting zijn uitgeschakeld- 'OFF') totdat de 5 ledjes twee koer knipperen om te bevestigen dat de wasemschouw gebruiksklaar is voor recirculatie.

Omzettenaar afzuiiging (de wasemschouw is geschikt voor luchtafvoer maar buiten).

Druk op de "+" toets (de motor en de verlichting+zijn uitgeschakeld - 'OFF') totdat de 5 ledjes eén keer knipperen om te bevestigen dat de wasemschouw gebruikskaar is voor afvoer maar buiten.

B) BASISFUNCTIES

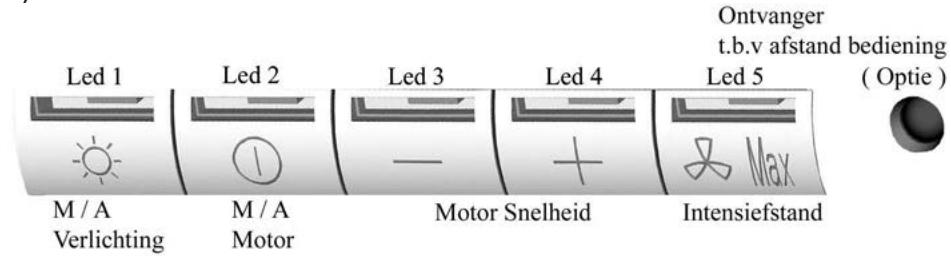

Verlichting: Zet de verlichting aan door op toets 1 te drukken

Motor: Zet de kap in dienst door op toets 2 te drukken, met behulp van de - en + toets regelt U het afzuigvermögen van de afzuigkap.

Door eén van deze toetsen ingedrukt te houden za de afzigkapeer of minder vermogen krijgen.

Led 2 = minimum afzuigvermogen ( bij weinig rook & damp)

Led 2 & 3 = normala afzuigvermogen

Led 2 & 3 & 4 = hoog afzuiqvermogen ( bij veel rook & damp)

Door op toets 5 te drukken zet U de afzuiigkap in de intensief stand, het volle vermogen worden nu gebruikt.

C) BIJKOMENDE FUNCTIONS

Intensief stand

Voor het Beste effect geldt het advies de schouw enkele Minutes vór het koken in te schakelen (in de intensief stand). Om deze extra functie te gebruiken,(Int u het volgende doen:

• Toets led 2 "aan" om de motor aan te zetten en verander de snelheid door de + of de - te toetsen, totdat de gewenste snelheid is bereikt..
• Toets led 5 voor het activeren van de intensief stand en toets 5 nogmaals om de stand direct uit te schakelen.

Het advies geldt, dat de intensief stand tot ongeveer 5 Minutes na het koken aan moet staan.

Automatisch uitschakelen.

Automatisch uitschakelen van de intensief stand na 5 minutes is möglichk.

De wasemschouw is uitgerust met deze functie, maar is nog nicht ingesteld. Om dit in te stellen,kest u het volgende doen: De verlichting en de motor要去en uitgeschakeld zich. Druk op de -toets totdat de leds knipperen.

1keer knipperen van led 2,3 en 4 = de functie staatuit.
- 2 keer knipperen van led 2, 3 en 4 = de functie staat aan.

Terwijl de timer van 5 minuten loopt, kan de intensief stand direct worden uitgeschakeld door led 5 in te drukken. Terwijl de timer van 5 minuten loopt, is de filterindicator uitgeschakeld. Als de functie Automatisch uitschaken is geactiveerd, en de 5-minuten timer is nog steeds ingeschakeld, zal de intensief stand uitschaken samen met de automatische uitschakelfunctie.

Nalooptijd :

Deze functie LAST U toe om, nadat het koken gedaan is, de laatste resterende dampen en geuren in de keuken af te voeren. Bij het beeindigen van het koken zet U de afzuigkap af. Om het naloop programma aan te zetten要去 de motor afstaan en de verlichting aan.

Druk op de intensief toets 5

• 2 oplichtingen van leds 1 & 5 bevestigingen een nalooptijd van 5 min.
• 3 oplichtingen van leds 1 & 5 bevestigingen een nalooptijd van 10min
• 4 oplichtingen van leds 1 & 5 bevestigingen een nalooptijd van 15 min.
• 1 oplichtingen van leds 1 & 5 bevestigingen de annulatie van deze functie

Indicatie verzadiging van de metaal filters

Na ongeveer 200 uren gebruik zal er een Led 1 kort oplichten om aan te geben

Dat de metaal filters dienen gereinigd te worden. (zie onderhoud

Om deze functie terug te resetten LAST U het Licht branden en moet de motor afstaan

Druk verzolgens op de + toets gedurende 3 à 4 seconden. Het oplichten van de led 1, 2, 3, 4 & 5 bevestigen het op nul zetten van deze functie.

Indicatie verzadiging van de carbon filters

Na ongeveer 400 uren gebruik za er een Led 1 kort 2 maal oplichten om aan te geben dat de carbon filter

dienen verrangen te worden.

Om deze functie terug te resetten LAST U het Licht branden en moet de motor afstaan

Druk verwolgens op de +toets gedurende 10 seconden.

Voor verwanging van de carbon filters (zie recyclage

leds 1, 2, 3, 4 & 5 lichten 1 maal op = functie Niet meer in Dienst.

leds 1, 2, 3, 4 & 5 lichten 2 maal op = functie is in Dienst.

Instelleningen voor gebruik van afstandbediening :

De wasemschouw is uitgevoerd met een sensor voor een afstandbediening. Om deze möglichkheid in te stellen, kan de functie worden geactiveerd:

Door led '1' (verlichting) in te drukken verwijl de motor en de verlichting uit staan, totdat led 1 knippert, dit geeft aan dat de functie in werkig is.

Eén keer knipperen van led 1 betekent functie staat UIT - 'OFF'.

Twee keer knipperen van led 1 betekent functie aan -ON'.

Let op! De afstandbediening werkdt op standaard LR03-AAA 1.5 volt zink-alkaline batterijen zoals aangegeven in figuur 9. Deze batterijen zorgen voor een goede stroomvoorziening gedurende het gebruik van de afstandbediening. De batterijen要去en op de juiste wijze worden vernietigd en nooit worden blootgesteld aan hitte.

Nooit in het vuur gooien. Zorg voor het milieu en deponeer de batterijen in de chemobak.

5 GEBRUKSADVIES

- Zeer belangrijk : flambeer nooit een gerecht onder de afzigka !

• Om een optimale afzuiiging van de kookdampen te realizeren is het aan te bevelen om het apparaat voor het koken in te schakelen en enige tijd aan te lately nadat het eten bereid is. Voor voedsel dat weinig damp ontwikkelt, is een lagere afzuisnelheid voldoende.

Bij het gebruik van een gaskookplaat en een in werkig zijnde afzuiigkap, mogen de branders nooit branden zonder dat deze afgedekt worden door een pan. Schakel het gas uit, ofzet het op de laagste stand wonneer de pan verwijderd worden.
- Frituurpannen dieren alg und onder toezicht gehonden te worden, aangezien oververhit vet tot brand kan leiden in de afzugkap.

6 ONDERHOUD

Schakel de stroomtoevoer algid uit indien er onderhoud aan wordt gepleegd.

Het apparaat is op een dermate manier ontworpen dat het schoonmaken ervan op zeer eenvoudige wijze kan worden uitgevoerd, waardoor het langer mee gaat.

Verwijden van de filters

De filters dieren regelmatig gereinigde te worden in overeenstemming met het gebruik. Ze kuren handmatig worden schoongemaakt d.m.v. een warm sopje waarin de filters worden gespoeld, of in de afwasmachine. Deze maatregel voorkomt het gevaar van brand.

Behuizing:

Gebruik geen natte doeken om de behuizing te reinigen. Het gebruik van een milde zeep in combinatie met een vochtige doek worden aangeraden.

Steck geen handen of andere objecten in de luchtinlaat.

- Afvoerkanaal:

Controleer ieder halfaar of het afvoerkanaal Niet verstopt is conform de lokale regels t.a.v. luchtafvoerkanalen.

Verlichting:

Voordat eventuele reparatiewerkzaamheden aan het appararaat mooten worden uitgevoerd, dient de lichtschakelaar te worden uitgeschakeld.

Gebruik geen sterkere lampen en verander nicht van type.

7 AFTER SALES SERVICE

In het geval dat de afzuigkap Niet goed functioneert, dient u uw installmenter te raadplegen. Deze

kan de aansluitingen van het apparaat controeren.

• Indien de stroomkabel beschadigd is, kan diese uitsluitend worden verrangen door een erkende installmenteur, aangezien speciala gereedschap vereist is.
  Schakel in ieder geval de stroomtoevoer af.
• Indien u onderdelen wilt bestellen dient het nummer van het apparaat vermeld te worden. Dit nummer bevindt zich op het identificatieplaatje dat op de afzuigkap geplaatst is
• Om aanssprak op de fabrieksgarantie te make, dient de aankoopnota overlegd te worden.
• De garantie termijn gaat in op datum van uw factuur. Hou deze steeds bij de hand bij eventuele service.

Onze garantie dekt geen verranging van :

-lampen, halogeenspots
- filter

8 OPMERKINGEN

Dit apparaat voldoet aan de Europese Laagspanningsrichtlijn 2006/95/EEG inzake de elektrische verilgheid en aan de Europese normen 2004/108/EEG inzake de elektromagnetische compatibiliteit en 93/68/EEG inzake de CE marketing.

Wanneer het symbol van een doorstreepte vuilnisemmer op wielen op een product is bevestigd,betekent dit dat het product conform is de Europese Richtlijn 2002/96/EC.Uw apparaat werd ontworpen met en vervaardigd uit onderdelen en materialen van superieure kwaliteit, die gerecycleerd en opnieuw gebruikt hun den worden. Gelieve u te informeren in verband met hetplaatselijkeinzamelingsysteme voor elektrische en elektronische apparaten. Gelieve u te honden aan deplaatselijke reglementering en apparaten Niet met het gewone huisvuil mee te geven.Door afgedankte apparaten op een correcte manier weg te werpen help u maybeke negatieve gevolgen voor het milieu en de gezondheid te voorkomen.
