MANUALE UTENTE AURA 900 ROBLIN

CONSIGLI DI INSTALLAZIONE

POSADELL'APPARECCHIO

FUNZIONAMENTO

CONSIGLI DI UTILIZZO

MANUTENZIONE

GARANZIA ED ASSISTENZA TECHNICA

NOTE

E SUMARIO

CONEXION ELECTRICA

La ringraziamo per la fiducia accordataci nell'aver scelto un prodotto della gamma ROBLIN

Questo appearecchio è stato studiato e realizzato con la massima cura, secondo i più alto criteri di qualità.

Le raccomandiamo di leggere attendamente quello opuscolo, nel quale trovera le istruzioni per installare, utilizzato e conservare al meglio il suo appearecchio ed ottenere dal suo acquisso il massimo dei benefici

Questo libretto di istruzioni per l'uso è previsto per più versioni dell'apparec-chio. É possibile che siano descritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio.

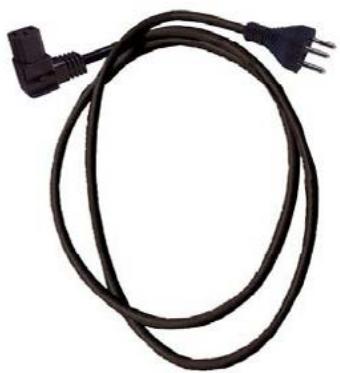

La cappa é dotata di un carrvo di alimentazione di tipo HOSVVF 3x 0,75 mm² e comporta una spina normalizzata 10/16 A, conSYSTEMA di terra.
Protezione : classe 1 . Tensione di alimentazione : 220 - 240 V mono - 50 Hz / 220 V - 60 Hz.
Verificare che la tensione di rete sia identica ai valori indicati sull'etichetta all'interno della cappa
Se la cappa è collegata diretamente all'impianto elettrico perché la sua spina, è necessario istallare prima della cappa un interruptore omnipolare con un'apertura di contatto di 3 mm. perché interrompere ilfilo della terra (giallo/verde)

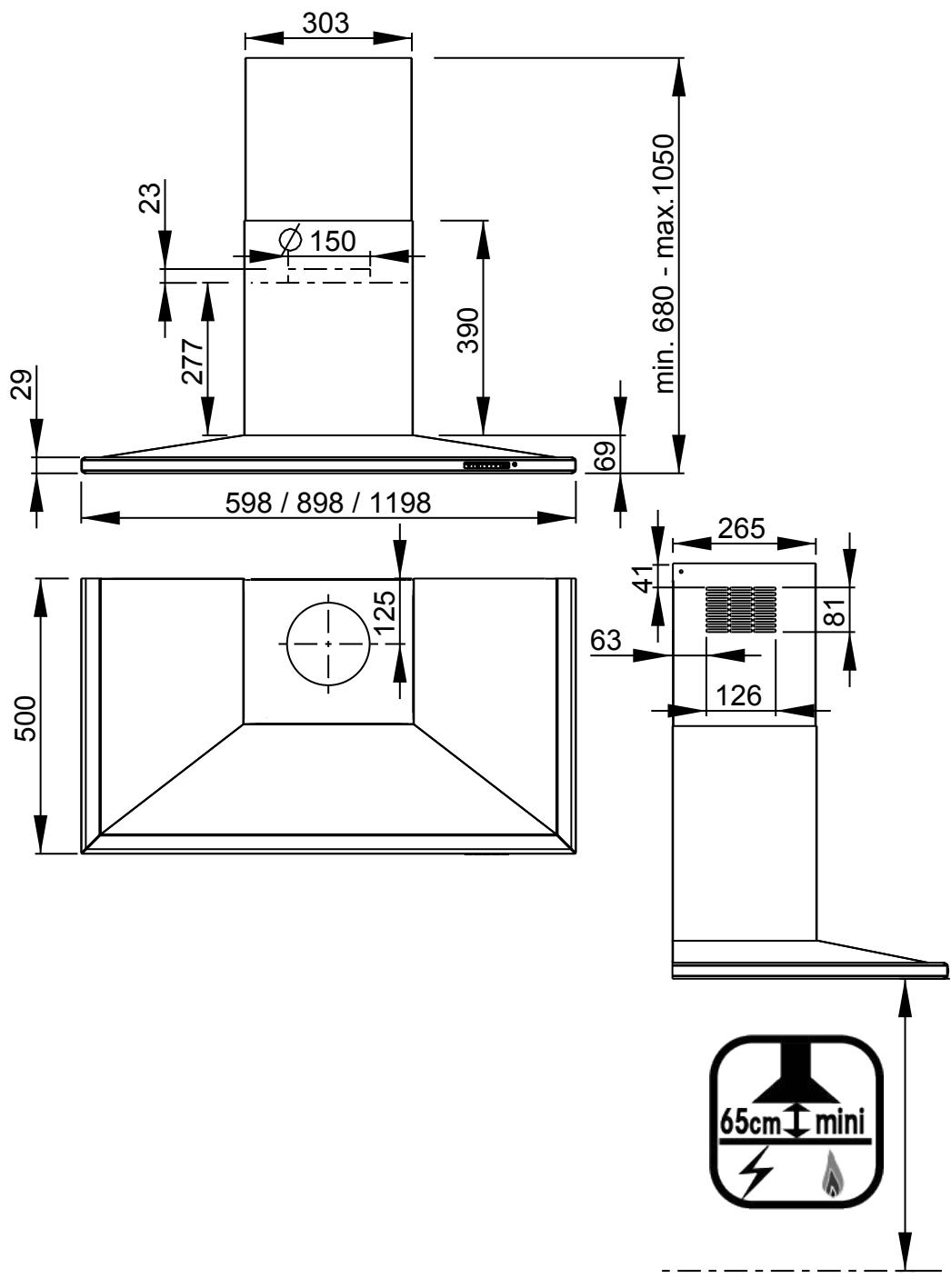

2 CONSIGLI DI INSTALLAZIONE

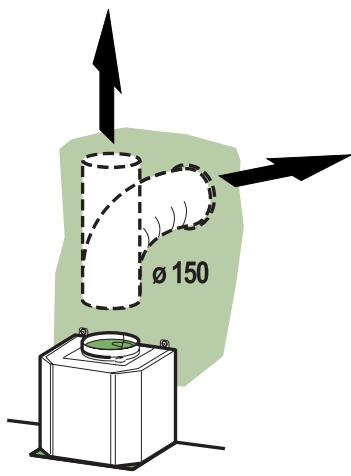

Rispettare il diametro di uscita dell'apprecchio : la cappa non deve in alcun caso essere collegata ad un condotto di ventilazione meccanica controllata (V.M.C.).
- Qualora l'aria viziata fosse scaricata in un condotto d'évacuation, verificare che quest'ultimo non sia più utilizzato per evacuare gas o fumi provenienti da apparecchi alimentati da un'energia diversa da quella elettrica.
- Posizione are il piano di cottura in corrispondenza della zona di evacuatione della cappa ed evitare la posa di gomiti che ne potrebbero ridurre la potenza.
In tutti i casi di estallazione, fare attenzione al ricambio d'aria della cucina. Istallare una o più griglie d'airazione di misura ugule o superiore al diametro del tubo di evacuation per evitare di mettere il locale in depressione.
- Prevedere un'aerazione sufficiente qualora un appearecchio di cottura o altri utilizzi simultaneamente l'aria dell'ambiente in cui è situata la cappa. La depressione massima creata nel locale deve essere inferiore a 0,04 mbar per evitare un ritorno di gas di combustione.
L'apparecchio deve essere posizionato in modo che la spina sia accessibile.
- Questo apparecchio non deve essere utilizzato da persona (bambini inclusi) con ridotte capacità psichiche, sensoriali o mentali, oppure da persona perché esperienza e conoscenza, a meno che non siano controllati o struitti all'uso dell'apparecchio da persona responsabili della loro sicurezza.

I bambini devono essere supervisionati per assicurarsi che non giochino con l'appareccchio.

3 POSA DELL'APPARECCHIO

Il montaggio ed il collegamento devono esere realizzati da un istallatore qualificativo *

(*) Il non rispetto di esta condizione provocherà l'annullamento della garanzia del costruttore e tutti i ricorsi in caso di incidente.

Attenzione: usare dei tasselli adatti al supporto, informarsi presso i fabbricanti, effettuire una sigillatura se necessario. La società declina agli responsabilità in caso di agganciatura difettosa

dovuta alla perforazione ed al fissaggio

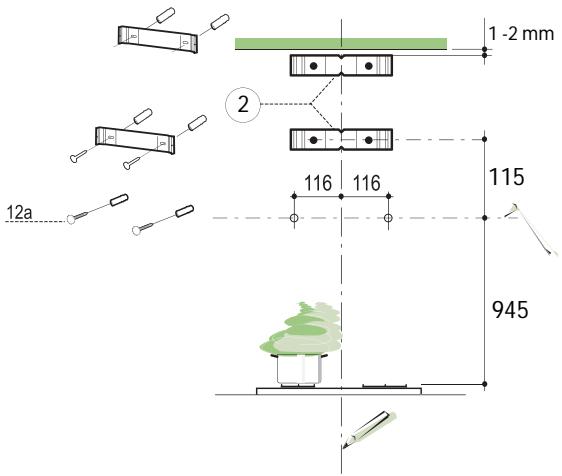

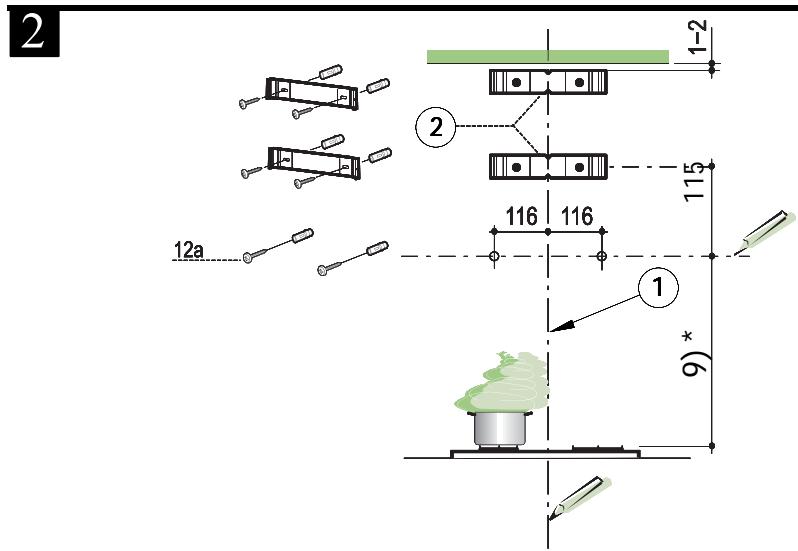

1) Tracciare Sulla parete una linea verticale fino al soffitto, al centro della zona prevista per il mont - gio della cappa (Fig. 1 & 2 , Rif. 1);但这 opération serve ad effettuare l'allineamento verticale delle diverse parti della cappa.

2) Appoggiare una delle staffe (2) sulla parete a circa 1 o 2mm dal soffitto o dal limite superiore, allin - ando il suo centro (intagli) sulla linea verticale. Segnare sulla parete i due fori asolati della staffa. Forare la parete con una punta 8mm e fissare le sta fe (2) usando i tasselli e le viti 4,2× 44,4 in dotazione. Appoggiare l'altra staffa (2) sulla parete, allineandola alla linea verticale, ad una distanza 620~mm misurata come in Fig. 2, pari all'altezza del camino superiore (7a) in dotazione alla cappa. La quota X = 620 mm più ave valori differenti, secondo le varie altezze disponibili del caminosuperiore.

3) Realizzazione fori di fissaggio 1:

Segnare un punto sulla linea verticale ad una distanza dal piano di cottura di:

d = 978 ~mm (misura senza fondale).

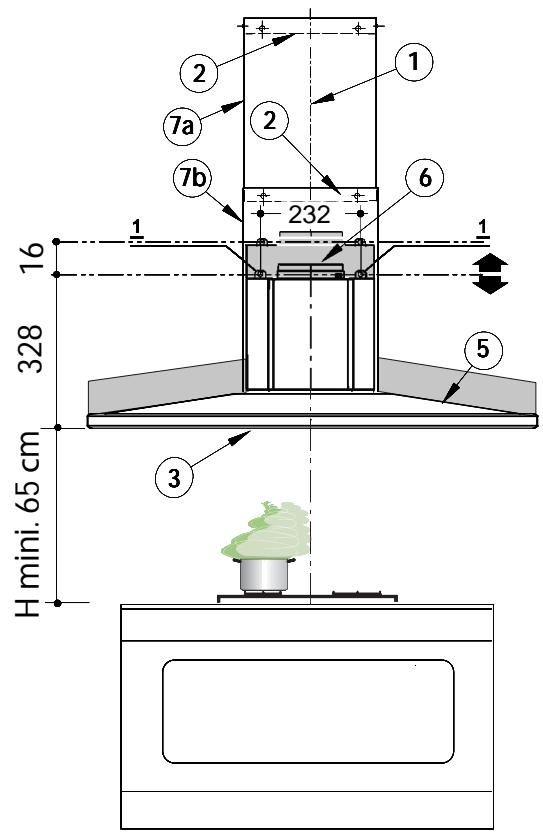

d = altezza fondale +328~mm (misura con fondale). La misura H é l'altezza minima in mm dal piano di cottura al bordo inferiore della cappa (Rif. 3).

Tracciare sul punto segnato una linea orizzontale parallela al piano di cottura. Effettuare sulla parete due fori 1 con una punta Ø8 mm (Fig. 3a), ed insere i tasselli e le viti di fissaggio nei fori 1 (viti da 4,2 x 44,4). Fissare le viti lasciando una spazio di 5-6 mm necessario per l'aggancio del corpo cappa. Piccoli aggiustamenti saranno possibilitramite le viti di regolazione della cappa (vedi Montaggio del corpo cappa). La cappa può essere una escursione massima di 16 mm.

• Fondale (opzionale): L'altezza della cappa dal piano di cottura è determinata, in quello caso, dall'altezza del fondale B e alla eventuale alatzina del piano di lavoro. Il fondale va montato prima di montare il corpo cappa, e, se si desidera fissarlo contro la parete sua nella parte superiore che nell parte inferiore, è necessario montarlo alla giusta altezza, prima del montaggio delle basi o almeno del relative piano superiore. Essendo esta operazione complessa, va effettuata esclusivement dall'installatore della cucina o da personale competente che conosca tutte le dimensioni finali dei mobili.

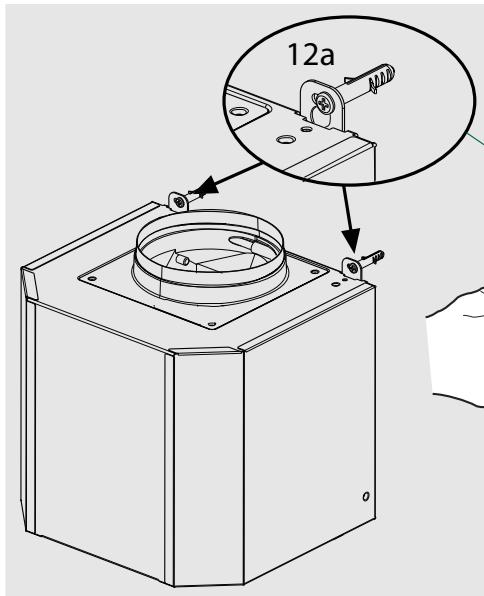

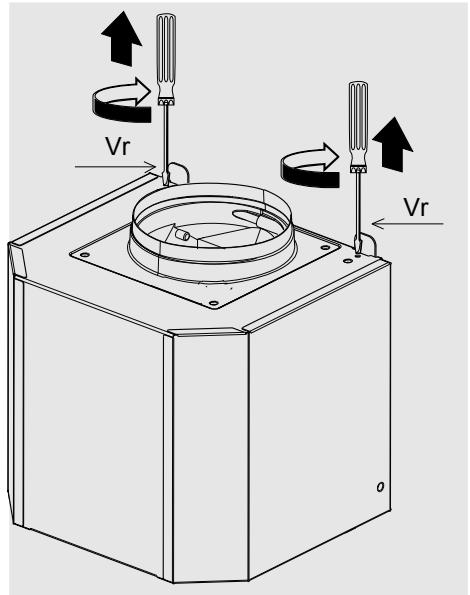

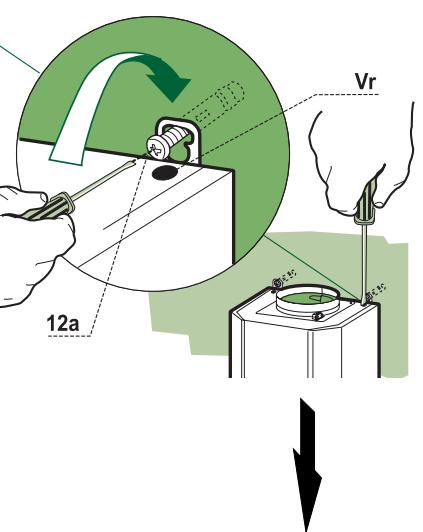

4) Montaggio del corpo cappa : Prima di iniziare l'installazione è necessario regolare le staffe di supporto (Vr), ruotando in senso orario le viti di regolazione fino a fine corsa Fig. 3b). Agganciare la cappa in corrispondenza delle due viti 1 precedentamente installate (Fig. 3a). Livellare la cappa ruotando le viti di regolazione (Vr) e completare il serraggio delle viti 1.

5) Connessione

- Per INSTALLazione in versione evacuatione esterna

a-Mettere la valvola di non ritorno (Rif. 8) sull'uscita dell'apparecchio (Rif. 6) e collegare le tubazioni d'evacuationa alla uscite dei motori (Fig. 5 - Rif. 6). Fissare l'assieme tramite collari o nastro adesivo appropriati.

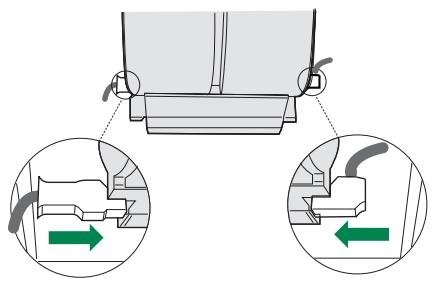

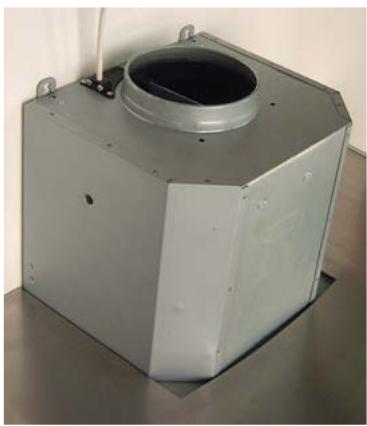

b- Rimuovere i Filtri antigrasso (vedi par. "Manutenzione") e assicurarsi che il connettore del Cavo di alimentazione sia correttamente inserito nella presa dell'Aspiratore (Fig. 4). Inserire le spine elettriche (vedi paragrafo collegamento elettrico). Verificare il correto funzionamento di illuminazione, accensione del motore,chio delle velocità.

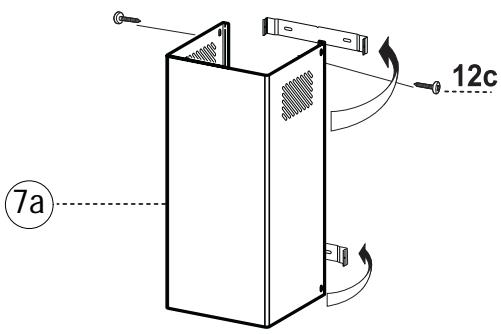

c- Camino superiore: Allargare leggermente le due falde laterali del camino (Fig. 5 - Rif. 7a), agganciarle diaetro le Staffe (2) e richiuderle fino a battuta. Fissare lateralmente alle Sta fe superiore con 2 Viti 12c (2,9× 9,5) in dotazione. Assicurarsi che l'uscita delle Prolunghe Raccordo risult in corrispondenza delle bocchette del Camino.

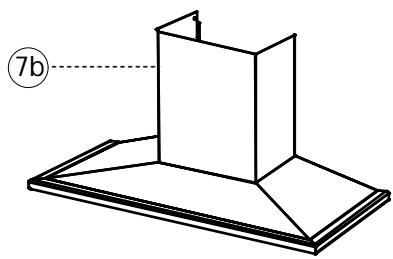

d-Camino inferiore: Allargare leggermente le due falde laterali del Camino (Fig. 5 - Rif. 7b), agganciarle tra il Camino superiore e la parete e richiuderle sino a battuta.

- Per INSTALLazione in versione filtrant

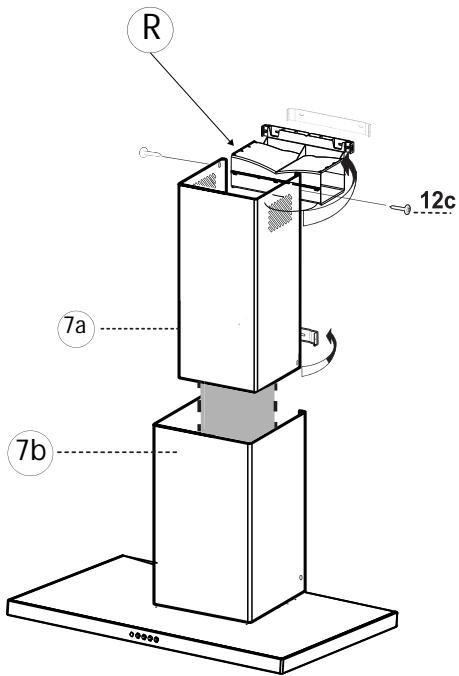

a- Fissare il supporto Rif. 4 del deflettore al supporto del camino. Il supporto del deflettore è fissato c le stesse viti del supporto del camino superiore (Fig. 7 - Rif. 2). Inserire il Raccordo (R) nella Staffa di Sostegno Rif. 4. Inserire laterallmente le Prolunghe Raccordo (G) sul Raccordo (R). Assicurarsi che l'uscita delle Prolunghe Raccordo G risult in corrispondenza delle bocchette del Camino sa in orizzontale che in verticale.

b- Collegare Il tubo di diametro appropriato (non fornito) e raccordarlo all'uscita dell'apparecchio ed all'entrata del deflettore. Fissare l'assieme tramite collari o nastro adesivo appropriati.

c- Rimuovere i Filtri antigrasso (vedi par. "Manutenzione") e assicurarsi che il connettore del Cavo di

alimentazione via correttamente inserto nella presa dell'Aspiratore (Fig. 4). Inserire le spine elettriche (vedi paragrafo collegamento elettrico). Verificare il correto funzionamento di illuminazione, accensione del motore,chio delle velocità.

d- Togliere i filtri metallici e posizionare le cartucce a carbone attivo negli apposti alloggiamenti, eserc-. tando una pressione sulle linguette A (Fig. 4).
e- Camino superiore: Allargare leggermente le due falde laterali del camino (Fig. 7 - Rif. 7a), agganciarle dietro le Staffe (2) e richiuderle fino a battuta. Fissare lateralmente alle Sta fe superiore con 2 Viti 12c (2,9× 9,5) in dotazione. Assicurarsi che l'uscita delle Prolunghe Raccordo risult in corrispondenza delle bocchette del Camino.
f- Camino inferiore: Allargare leggermente le due falde laterali del Camino (Fig. 7 - Rif. 7b), agganciarle tra il Camino superiore e la parete e richiuderle sono a battuta.

4 FUNZIONAMENTO

A) CONFIGURAZIONE

Evacuazione esterna o ricicchio :

La vosra cappa é programmata per funzionare conSYSTEMA di evacuazone esterna. Se desiderate utilizzarla conSYSTEMA filtrante, dovete imperativamente riprogrammarla seguito la procedur除去indicata :

Messa in funzione delsystema filtrant (L'aria viene filtrata da cappa e riemessa nella cucina : Con motore et lui spenti, tenere premuto il tasting (+) sino al lampeggio delle 5 le :

Due lampeggi dei 5 Leds confirmano la registrazione della messa in funzione delsystema filtrante Ritorno alsystema evacuatione esterna (L'aria viene filtrata alla cappa ed evacuata all'esterno dell'abitazione):

Con motore et luci spenti, tenere premuto il tasting (+) sino al lampeggio delle 5 le :

Un lampeggio dei 5 LEDs confermerà la registrazione della messa in funzione del system in evacuatione esterna.

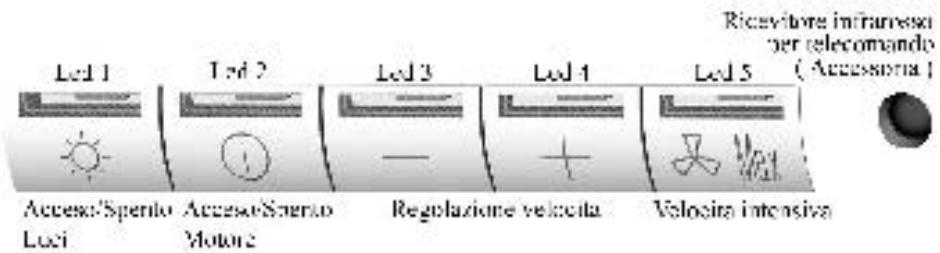

B) FUNZIONI DI BASE :

Illuminatione (accensione) : Premere il tasto 1 (luci). Il Led 1 permette di visualizzare il funzionamento delle luci.

Motore (accensione) : Premere il tasto 2 (motore). E' possibile modificare la portata d'aspirazione della cappa tenendo premuto il tasto velocità + o velocità -, fino ad ottenere la velocità desiderata. I livello di velocità è visualizzabile tramite i Leds 2, 3, 4 i quali si accendono progressivement con l'aumentare della velocità :

Led 2 = livello minimo

Leds 2 e 3 = livello intermedio

Leds 2, 3 e 4 = livello alto

La portata di aspirazione massima puo' essere direttamente ottenuata premendo il tasting velocità intensiva (5).

C) FUNZIONI COMPLEMENTARI :

Temporizzazione arresto della velocità intensiva dopo 5 minuti :

Per difetto esta funzione non è attivata.

Per acceder alla programmazione di esta funzione le lui ed il motore devono essere spenti.

Premere il tasting (-):

Un lampeglio delle led 2, 3 e 4 indica che la funzione è disattivata.

Due lampeggi delle led 2, 3 et 4 indicano che la funzione è attivata.

E' possibile interrormere manually la velocità intensiva prima dello scadere dei 5 minuti premendo il tasto 5 (velocità intensiva).

Durante la temporizzazione, l'indicazione di saturazione dei filtri è disattivata

Se sirogramma un arresto differito della cappa, la velocità intensiva manuale o temporizzata sare disattivata da quello arresto differito dopo 5, 10 o 15 minuti. E'possible interrimpere manualmente la velocità intensiva prima dell'arresto differito della cappa premendo di nuovo il tasto 5 (velocità intensiva).

Arresto differito della cappa :

Questa funzione permette, dopo aver terminato la cottura, di evacuare fumi ed odori residui.

A cottura terminata, spegnere totalmente la cappa (motore e lui).

Per accederere alla programmazione di但这a funzione, le luci ed il motore della cappa devono essere spenti.

Premere il tasto velocità intensiva 5 :

• 2 lampeghi dei leds 1 e 5 confermeranno la registrazione dell'arresto automatico dopo 5 minuti.
• 3 lampeggi dei Leds 1 e 5 confermeranno la registrazione dell'arresto automatico dopo 10 minuti.
• 4 lampeggi dei Leds 1 e 5 confermeranno la registrazione dell'arresto automatico après 15 minuti.
• 1 solo lampeggio dei Leds 1 e 5 confermerà la disattivazione della funzione arresto differito.

Si potrā in seguito far funzionare la cappa alla velocità desiderata. Il lampeggio dei Leds 2, 3, 4 (a seconda della velocità prevista inizialmente) indichera che la funzione di arresto differito è effettivamente programmata :

• 1 lampeggio = arresto automatico dopo 5 minuti
• 2 lampeggi = arresto automatico dopo 10 minuti
• 3 lampeggi = arresto automatico dopo 15 minuti

Indicatore di saturazione dei filtri metallici

Dopo 200 ore di funzionamento della cappa, un breve lampeggio del Led 1 indichera che è necessario procedere alla pulizia dei filtri metallici (vedi paragrafo manutenzione)

Per accedere all'azzeramento del contatore, luci e motore devono essere spenti.

Premere il tasting (+) per 3-4 secondi. Il lampeggio dei Leds 1, 2, 3, 4 e 5 conferma l'azzeramento del contatore.

Indicatore di saturazione dei filtri al carbone attivo

Dopo 400 ore di funzionamento della cappa, 2 brevi lampeggi del Led 1 indicano che è necessario sostituire i filtri a carbone attivo e pulire di nuovo i filtri metallic

Per attivare esta funzione, luci e motore devono essere spenti.

Premere il tasto (+) per 10 secondi.

1 lampeggio dei Leds 1, 2, 3, 4 e 5 = funzione disattivata.

2 lampegi dei Leds 1, 2, 3, 4 e 5 = funzione attivata.

Il procedimento di sostituzione della cartuccia al carbone attivo è indicato al paragrafo 3 (Sistema fil - trante)

Configurazione per ricezione telecomand :

La vostra cappa è programmata per funzionare perché il telecomando. Se desiderate utilizzarla con il telecomando, occorrere imperativamente configurarlatramite la segunte procedur :

Con motore e luci spenti, tener premuto il tasto 1 (luci) fino al lampeggio della led

Due lampeggi della led 1 : telecomando attivato.

Un lampeggio della led 1 : telecomando disattivato.

Questo appearecchio più essere comandato elettronically attraverso un telecomando. è importante utilizzare per il telecomandopile alcaline zinco-carbone da 1.5V del tipo standard LR03-AAA. Queste pile garantisco lunga durata ed una curva di scarica costante durante tutto il tempo di vita, mantenendo costanti le prestazioni del telecomando fino alla scarica completa Fig. 9.

Non ripore il telecomando in prossimità di fonti di calore.

Non disperdere le pile nell'ambiente, depositarle negli apposti contentitori.

5 CONSIGLI DI UTILIZZO

Per ottenere il massimo dell'efficacia per quanto riguarda l'assorbimento dei fumi o del vapore, mettere in funzione l'apparecchio prima e dopo la cottura degli alimenti; per le preparazioni che producono peu vapore, utilizzato di preferenza le velocità più BASSE.
IMPORTANT : NON CUCINARE MAI PIATTI ALLA FIAMMA SOTTO LA CAPPA.

Non lasciate mai fiamme libero sotto una cappa funzionante. Specnere la fiamma o ridurla al minimo per un tempo ridotto e sosto sorveglianza.

Se cucinate delle fritture, abbiate cura di farlo conattenzione costante : l'olio surriscaldato potrebbe infiammarsi

6 MANUTENZIONE

Staccare il cavo di alimentazione prima di qualsiasi intervento elettrico.

L'apparecchio è stato pensato per facilitare al massimo le operazioni di manutenzione, sinonimo di buon funzionamento e rendimento nel tempo.

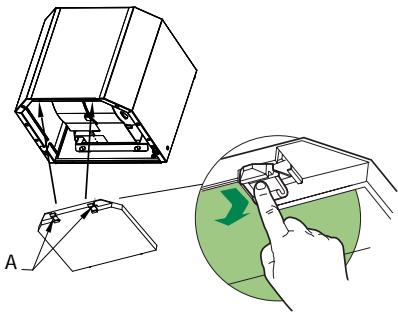

Pulizia dei filtri metallici

E' necessario procedere ad una PULIZIA PERIODICA dei filtri a mano (con un detergente liquido diluito in acqua tiepida e risciacquo) oppure in lavastoviglie, con una frequenza che dipenderà dall'utilizzo, per evitare i rischi di incendio.

Struttura esterna.

Pulire regolaremente la parte esterna utilizzando dei detergenti non abrasivi ed una spugna leggeramente umida. Non utilizzato mai spugne o panni bagnati.

Non introdurre alcun oggetto e tanto meno le mani nell'apertura d'evacuazione dell'aria.

• Condotto d'evacuazione.

Verificare agli 6 mesi la buona evacuatione dell'aria viziata

Rispettare le norme nazionali vigenti relative all'evacuatione dell'aria viziata.

Illuminazione.

Prima di effettuare qualiasi'intervento sull'apparecchio, mettere l'interruttore di accensione delle lampade in posizione spenta.

Non superare la potenza prescritta e non cambiare tipo di lampada.

7 GARANZIA ED ASSISTENZA TECHNICA

In caso di anomalia di funzionamento, avvisare il vostro istallatore il quale dovr è verificare l'apparecchio ed il suo collegamento. Nel caso in cui il cavo fosse danneggiato, dovr è essere sostituito esclusivamente da un centro di riparazione consigliato dal fabbricante, poiché la riparazione prevede l'utilizzo di attrezzature apposite.

Staccare la spina dell'apparecchio.
- Esigete sempre l'utilizzo di pezzi di ricambio originali in quanto il non rispetto di但这a prescrizione potrebbe compromettere la sicurezza dell'apparecchio e metterebbe fine al contratto di garanzia
Per ordinare i pesz di ricambio, indicare il numero dell'apparecchio che si trova sull'etichetta segnaletica.
Solo la fattura d'acquisto fara fede ai fini dell'applicazione della garanzia contrattuale

Questa garanzia non copre: - L'illuminazione : lampade ad incandescenza, alogene.

• | filtri

In quanto sono considerati come materiali di consumo.

8 NOTE

Quest'apparecchio é conforme alla norma europea sulla bassa tensione 2006/95/CE relativaalla sicurezza elettrica e alle norme europee: 2004/108/CE relativa alla compatibilità elettromagnetica e C.E.E. 93/68 relativa alla marcatura CE.

Quando ad un prodotto è attaccato il significolo / del bidone con le ruote segnato da una croce, significica che il prodotto è tutelato alla Direciva Europea 2003/96/EC. Questo prodotto è stato progettato e fabbricato con materiali e componenti di alta qualità, che possesso esere riciclati e riutilizzati. Si prega di informarsi in merito alsystema locale di raccolta differenziata per i prodotti elettrici ed elettronici.Rispettare le norme locali in vigore e non smaltire i prodotti vecchi nei normali rifiuti domestici. Il correto smaltimento del prodotto aiuta ad evitare possibili consequences negative per la salute dell'ambiente e dell'uomo.

9 CONSIGLI PER IL RISPARMIO ENERGETICO.

Quando si inizia a cucinare, azionare la cappa a velocità minima per controllare l'umidità ed eliminare gli odori di cucina.

Usare la velocità intensiva solo quando stettamente necessario.

Aumentare la velocità della cappa solo quando richiesto alla quantità di vapore.

Mantenere pulito il filtro o puliti i filtri della cappa per ottimizzare l'efficienza antigrasso e antiodori.

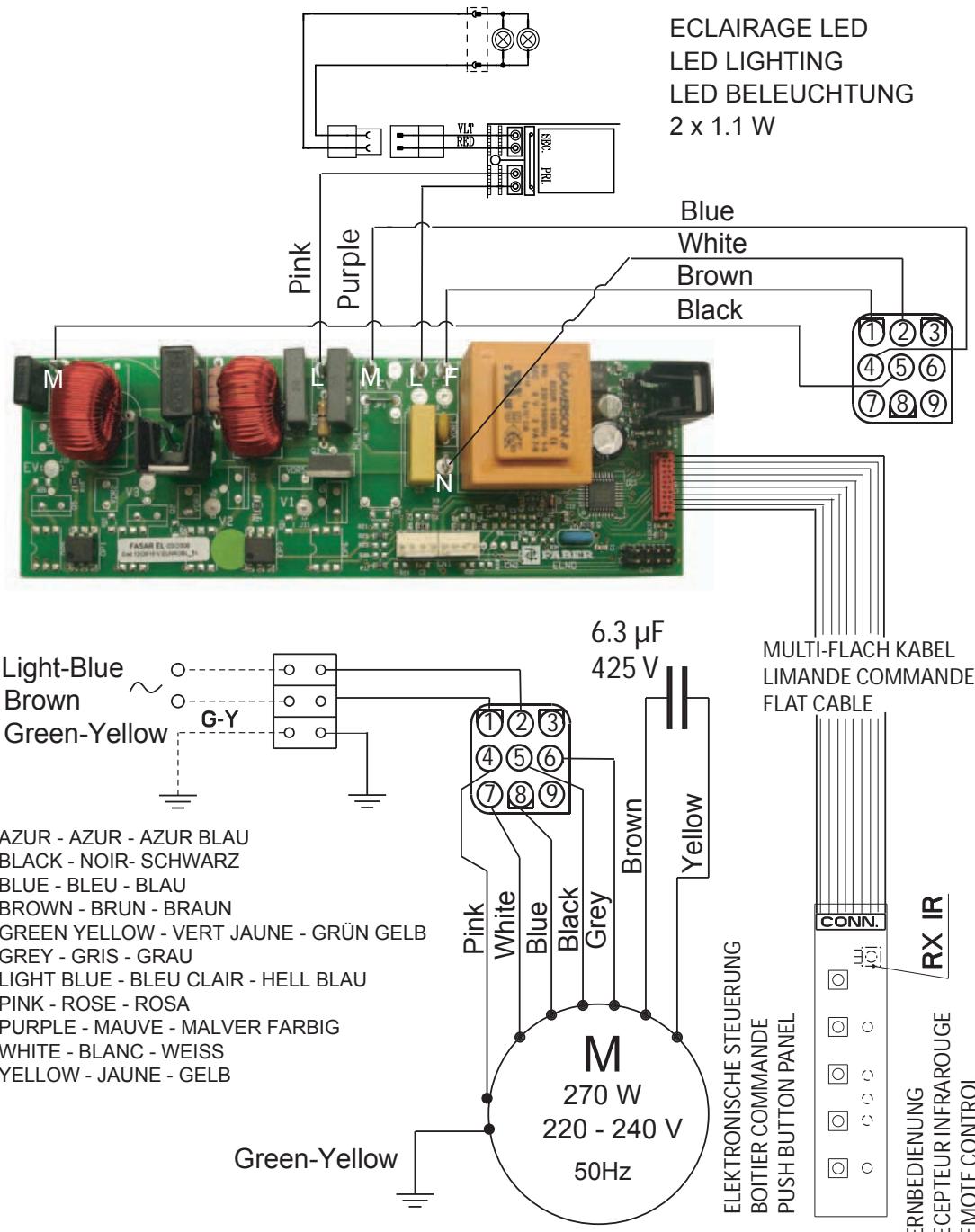

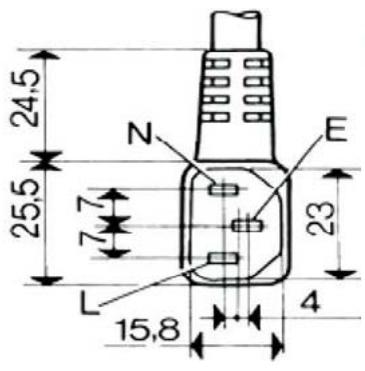

Spira di sicurezza classe 1, 250 V~ 10A
2 poli + terra

SEV 1011, SN416534-2, CH-Typ 12

FERNBEDIENUNG
RECEPTEUR INFRAROUGE
REMOTE CONTROL

3a

3b

5

4

6

R

0 150

6

7
112.0375.445

112.0158.516
