AURA 900 - Campana extractora ROBLIN - Manual de uso y guía de instrucciones gratis

Título	Descripción
Tipo de producto	Campana extractora
Características técnicas principales	Campana de cocina con extracción y reciclaje de aire
Alimentación eléctrica	230 V, 50 Hz
Dimensiones aproximadas	900 mm de ancho
Peso	Aproximadamente 15 kg
Compatibilidades	Compatible con cocinas de 90 cm
Tipo de filtro	Filtros de carbón y filtros metálicos
Tensión	230 V
Potencia	Máx 350 W
Funciones principales	Aspiración de humos y olores, iluminación LED
Mantenimiento y limpieza	Filtros lavables a máquina, limpieza regular de la superficie
Piezas de repuesto y reparabilidad	Disponibilidad de piezas de repuesto bajo demanda
Seguridad	Protección contra sobrecargas, normas de seguridad eléctrica cumplidas
Información general útil	Instalación en pared, diseño moderno, bajo nivel de ruido

Preguntas frecuentes - AURA 900 ROBLIN

¿Cómo encender el ROBLIN AURA 900?

Para encender el ROBLIN AURA 900, presione el botón de encendido ubicado en el panel de control. Asegúrese de que el dispositivo esté correctamente enchufado.

¿Por qué el aparato no calienta?

Verifique si el aparato está en modo de calefacción. Asegúrese de que la temperatura ajustada sea superior a la temperatura ambiente y que el termostato funcione correctamente.

¿Cómo ajustar la temperatura en el ROBLIN AURA 900?

Utilice los botones + y - en el panel de control para ajustar la temperatura deseada. La temperatura se puede ajustar entre 15°C y 30°C.

¿Qué hacer si el aparato emite un ruido extraño?

Si escucha un ruido extraño, verifique si el aparato está bien instalado y si está colocado sobre una superficie estable. Si el ruido persiste, contacte al servicio de atención al cliente.

¿Cómo limpiar el ROBLIN AURA 900?

Desenchufe el aparato antes de limpiarlo. Utilice un paño suave y húmedo para limpiar el exterior. Nunca use productos abrasivos o disolventes.

¿El aparato se apaga automáticamente?

Sí, el ROBLIN AURA 900 está equipado con un sistema de seguridad que lo apaga automáticamente en caso de sobrecalentamiento o si el aparato se vuelca.

¿Dónde encontrar la garantía del producto?

La garantía generalmente se proporciona con el producto al momento de la compra. También puede encontrarla en el sitio oficial de ROBLIN o en el manual de usuario.

¿El ROBLIN AURA 900 consume mucha energía?

El consumo de energía depende del uso. En modo económico, el ROBLIN AURA 900 está diseñado para ser eficiente y reducir el consumo de energía.

¿Cómo reiniciar el aparato?

Para reiniciar el ROBLIN AURA 900, desenchúfelo durante aproximadamente 5 minutos y luego vuelva a enchufarlo. Esto restablecerá los parámetros predeterminados.

¿Cuál es la potencia del aparato?

El ROBLIN AURA 900 tiene una potencia nominal de 900 vatios, lo que lo hace adecuado para habitaciones de hasta 20 m².

MANUAL DE USUARIO AURA 900 ROBLIN

CONSEJOS DE INSTALLACION

INSTALLACION DEL APARATO

FUNCTIONAMENTO

CONSEJOS DE UTILIZATION

MANTENIMIENTO

GARANTIA Y ASSISTENCIA TECHNICA

NOTA

NL INHOUD

ELECTRISCHE BEDRADING

MONTAGE AANWIJZING

AANSLUITEN VAN HET APPARAAT

FUNKTIONEREN

GEBRUIKSADVIES

ONDERHOUD

AFTER SALES SERVICE

OPMERKINGEN

Le agradecemos la confiancia que nos participan ustedes elegiendo un aparato de la gama ROBLIN quien fue el的对象 de toda nuestra atencion en su concepcion y realizacion.

Para que les de entera satisfacción, les aconsejamos ustedes leer con atencion esta noticesque les explicara ustedes como instalarle,utilisarle ymantenerle en las meores conditiones.

Esta notifications de instrucciones esta realizada para various aparatos. Puede contener descricciones de accesorios no realizados en su propre aparato.

1 CONEXION ELECTRICA

• La campana está dotada de un cable de alimentación del tipo HOSVVF 3x 0,75 mm² y permite un cable de conexión normalizada 10/16 A, con conexión a tierra.
  Protection : clase 1 . Tensión de alimentación : 220-240 V mono - 50 Hz / 220 v - 60 Hz .
  Verificar que la tension de la red sea identica a los values indicados en la etiqueta que se encuentra bajo el centro del campana.
• Si la campana está conectada directamente a la instalación electrica sin su cable de connexion, sera necessario instalar antes que la campana, un interruptor omnipolar con una abertura de contacto de 3 mm. sin interruprir la toma a tierra (amarillo/verde).

2 CONSEJOS DE INSTALLACION

• Respetar el diámetro de salute del aparato: la campana no debe en ningún caso ser instalada a un conductor de ventilación mecánica controlada (V.M.C.).
• En caso de que el aire viciado fuese conducido por un conductor de evacuacion, hay que verifica queDICHO conducto no corresponda a tuberias de evacuacion de humos causados por combustion.
• Colocar el plano de coccción teniendo en cuenta la zona de evacuación de la campana, yeatingar la instalación de ángulos que podrnanducir la potencia de la misma.
• Enrialquier instalacion hay que prestar atencion al recambio del aire de la cocina. Instalar un o mas rejillas de aireacion de medida igual o superior al diametro del tubo de evacuation para evitar depresiones en la habitacion.

• Si en la cucina se usesan tanto la campana como otros aparatos no actionados con energia electrica (por exemple aparatos a gas), se deben estar a una ventilacion suficiente del ambiente. La depresion maxima creada en la habitacion debe ser inferior a 0,04 mbar para evaporar un returno del gas de combustion.

• El aparatoDebe estar colocado de tal forma que el cable de connexion sea accesible.

• Este aparato no debe ser utilisé por personas (asi como las niños)@cuyas capacitades psiquicas,

sensoriales o mentalaes estan reducidas, ni por personas que noienen la experiencia o el conocimiento de este tipo de aparatos a menos de estar bajo el control y la formacion de personas responsables de ella的秘密.

Las niños deben ser@cuidados para asegurar que no jugan con el aparato.

3 INSTALLACION DEL APARATO

La instalación y connexion de ser realizada por un instalador autorizzato*.

(*) No respetar dicha condidion落户 a la anulacion de la garantia del fabricante y de todos los recursos en caso de accidente.

Cuidado : Tener cuida utilizar las clavijas adaptadas al soporte, informarse con los fabricantes, si esnecessary hacer un sellado. La société abandona toda responsabilidad en caso de fijacion defectuosa deben a la perforacion y union con espigas de madera.

1) Marcar en la pared una linea vertical hasta el techo en el centro de la zona donde vamos colocar la campana (Fig. 1 & 2, Rep. 1); sirve para alinear verticalmente las cuales partes de esta.
2) Colocar una de las placas (Fig. 1 & 2, Rep.2) en la pared a uno o dos mm del techo o del limite superior, alineando su centro en la linea vertical. Marcar en la pared los dos agujeros con forma de ojal. Colocar la other placat 2 en la pared, alineandola con la linea vertical, a una distancia 620 mm come se indica en la Fig.2 igual a la alta de la chimenea superior 7a. La cota X = 620mm ).
coulde tener valores differentes, segun la altea de la chimenea superior. Marcar en la pared los
centros de los agujeros con forma de ojal de las placas. Fijar los soportes de la chimenea (Fig 1 & 2 - Rep 2) con los tornillos (12a) 4,2× 44,4 y los soportes suministrados.
3) Realizacion agujeros de sujeccion (Fig. 1 & 2, Rep. 1):

Marcar un punto en la linea vertical a una distancia del plano de cocción de :

$$ d = 9 7 8 m m (\sin \text {p a n e l}) $$

$$ d = \text {a l t u r a d e l p a n e l o} + 3 2 8 \mathrm {m m} (\text {c o n p a n e l}). $$

La medida H correponde a la alta minima en mm desde el plano de cocción hasta el borde inferior del frontal (Rep. 3).

Trazar en el punto signalado un linea horizontal paralela al plano de cocción. Efctuar en la pared los dos agujeros 1 con una broca de 08mm (Fig.3a), y colocar los tacos y tornillos de sujeción en los agujeros 1 (tornillos (12a) de 4,2× 44,4) . Sujetar los tornillos dejoando un espacio de 5 - 6mm 必需ario para poder enganchar el cuero de la campana. Se pueda realizarpegueñosajustes mediante los tornillos de regulacion de la campana (Ver Colocacion del cuero de la campana). La campana能把tener una excursiOn maxima de 16mm

Panel (optional): La alta a la que debe colocarse la campana sobre el plano de cocción esta determinada, en este caso, por la alta del panel B y de la eventual elevación del plano de la base. El panel se coloca antes de colocar el cuerpo de la campana, y, si se deseña sujetarlo a la pared en la parte inferior y superior, es necessario montarlo, a la debida alta, antes de montar la base o por lo menos de su plano superior. Dado que es una operación compleja, deben ser realizada por whomonte la cucina o por personal competente que conozca todas las dimensiones finales de los muebles.

4) Colocacion del cuero de la campana: Antes de起初 a colocar la campana hay que regular las placas de sujeccion Vr girando hasta el tope en el sentido de las agujas del reloj los tornillos de regulacion (Fig.3b): Enganchar la campana con los dos tornillos 1 de 4,2x44,4 que hemos colocado anterionmente (Fig.3a). Nivelar la campana girando los tornillos de regulacion y apretar el resto de

los tornillos.

5) Conexión aspirante o filtrant

• Conexión aspirante:

a- Poner en situ lo valvula anti rechazo (Rep.8) en la calidad del aparato (Rep.6) y instalar el tubo flexible (Fig. 5) de la evacuation externa y la calidad del aparato (Rep. 6). Fijar todo+junto con abrazaderas o con cinta adhesiva apropiadas.
b- Conectar las enchufes.
c- Ensanchar ligeramente las faldas laterales de la chimenea (Fig. 5 - Rep. 7a) y engancharlas detras de las placas 2øjandolas volver a su posicion inicial. Sujetar la chimenea (7a) a las placas Rep. 2 con 2 tornillos 12c incluidos 2,9 × 9,5 . Colocar de forma similar la chimenea (7b) entre la chimenea (7a) y la campana Rep. 5.

- Conexión filtrante

a- Fijar el soporte Rep. 4 del deflector con el soporte de la chimenea (Fig. 7). El aire filtrado vuelve a ser introducido en el ambiente a travers de las rejoillas laterales situadas en la chimenea superior 7a. Unir un tubo a la saliva redonda del difusor, acontendería abajo y colocar de la mismaforma el empalme R (asegurarse de que en el empalme R estén colocadas las dos prolongaciones fibrantes G). Asegurarse de que la alta de las piezas montadas R + G corresponda a la alta de la calidad de la chimenea (Fig. 7).
b- Conectar la tuberia suministrada con los tubos de los difusores. En caso de necessities, recortar la tuberia a la longitud的愿望a y conectarla a los tubos del motor (Fig. 7). Fijar todo jinto con abrazaderas o con cinta apropriadas.
c- Conectar las enchufes.
d- Colocar los cartuchos de carbón activo en los alojamenti preparados para dicho fin, y que está situados bajo de los filtros metallicos (Fig. 8).
e- Enschar ligeramente las faldas laterales de la chimenea (Fig. 7 - Rep. 7a) y engancharlas detras de las placas 2 dejandolas volver a su posicion inicial. Sujetar la chimenea (7a) a las placas Rep. 2 con 2 tornillos 12c incluidos 2,9 × 9,5 .

4 FUNCIONAMENTO

A) CONFIGURACION

Evacuation exterior o de reciclaje:

Su campana está programada para functionar con evacuacion de humos exterior. Si usted prefiere ca - biarla a modo de reciclaje, deben imperativamente configurarla捎ando these pasos

Puesto a modo de reciclaje : (el aire esta filtrado antes devolver en la cucina :

Motor y luz apagados, apltear el botón (+) hasta el parpardeo de los 5 LEDs :

Dos parpadesos de los 5 LEDs indicará la memorización de la puesta en marcha del modo reciclaje.

Returning a mode of evacuacion: (el aire esta filtrado antes su evacuacion al exterior de la vivienda. :

. Motor y luz apagados, apltar el botón (+) hasta el parpardeo de los 5 LEDs :

Un parpadeo de los 5 LEDs indica la memorizacion de la puesta en marcha del modo evacuation exterior.

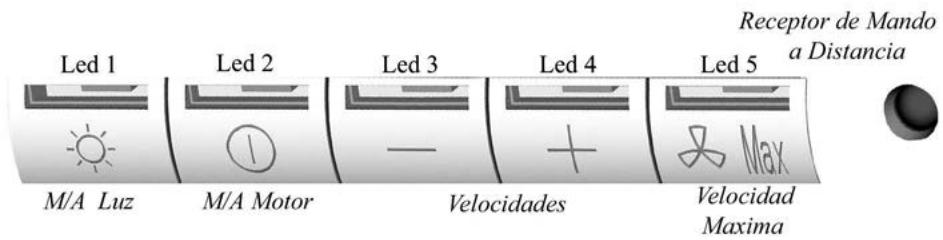

B) FUNCIONES DE BASE

Alumbrado: Su puesta en marcha se efectúa-apretando el botón 1 (luz). El LED 1 mostrará si el alumbrado está o no en marcha.

Motor: Su puesta en marcha se efectúa aparecido el botón 2 (motor). Existe la posibiliad de modifierla aspiración de la campana con latipsa de los botones de velocidad + y velocidad -, acontedo sobre elbotón elevado hasta que la velocidad alcanzada sea lapurpose. El nivel de velocidad se visualiza através de los LEDs 2, 3, 4 que se encienden al mesmo tiempo que van pasando las velocidades:

LED2 = NIVEL MINIMO

La aspiración Tmaxima pueda obtiene también aparecido directamente el botón de velocidad Tmaxima (5).

C) FUNCIONES COMPLEMENTARIAS

VELOCIDAD INTENSIVA :

Para Obtener una buena eficacidia de evacuacion de humos, aconsejamos programar al inicio de la co - cion un periodo de tiempo en posicion maxima. Se crear a un flujo de aire permitiendo captar los primeros humos o vapores en el inicio de su aparacion. Para programar esta functiOn es conveniente seguir los seguidentes pasos :

• Poner el motor en marcha (botón 2) y selectionar con los botones (+) y (-) la velocidad deseada durante el tiempo de coccción. Apretar el botón 5 (velocidad maxima).Esta función puede estar detenida antes de nuevo en el botón 5.

Parada retardada de 5 minutas de la velocidad intensiva :

En rebeldía esta funciona no esta activada.

Para proceder a la programacion de dato adjuste, el motor y la luz deberan estar totalmente apagados.

Apretar en el botón arreglo de la velocidad (-):

1 solo parpadeo de los LEDs 2,3, y 4 confirmarán la activación de la funciona

2 parpades of los LEDs 2,3 y 4 confirmarán la desactivación de la func

Es possible detener manualmente la velocidad intensiva antes el plazo de 5 horas-apretando de nuevo en el botón 5 (Velocidad intensiva).

Durante esta parada retardada de 5 horas, la indicacion de saturacion de los filtros esta desactivada Si una parada retardada de la campana esta programada, la velocidad intensiva mandada manualmente o en temporisada sera desactivada por esta parada retardada despues 5, 10 o 15 horas.

Es possible detenermanualmente la velocidad intensiva antes la parada retardada de la campana apretandode nuevo en el boton 5 (Velocidad Intensiva).

PARADA RETARDADA :

Estafuncionpermite,despuesde finalizarlacocciption,evacuarlosultimoshumos yoloresresiduales Alfinaldecadacocciption,parartotalmente lamcpana (motor y luz)

Para proceder a la programacion de dicho ajuste, el motor y la luz deben estar totalmente apagados.

Apretar el botón máximo velocidad 5:

• 2 parpadeos de los LEDs 1 & 5 confirmarán la memorización de la parada pasados los 5 Minutes
• 3 parpadeos de los LEDs 1 & 5 confirmarán la memorización de la parada pasados los 10关键时刻
• 4 parpadeos de los LEDs 1 & 5 confirmarán la memorización de la parada pasados los 15 Minutes

• 1 solo parpadeo de los LEDs 1 & 5 confirmará la anulación de la función de la parada retardada La campana puedaonthecocarse enla posicónde la velocidaddesada.El parpadeo de los LEDs 2,3,4 (dependiendo de la velocidad initial prevista) indicará que lamerican de parada retardada ha estado bien programada:

• 1 parpadeo = parada pasados 5 Minutes.

• 2 parpadeos = parada pasados 10 horas.
• 3 parpadeos = parada pasados 15 Minutes.

INDICACION DE SATURACION DE LOS FILTROS METÁLICOS :

Al cabo de 200 horas de funciona un breve parpadeo del LED 1 indica que los filtros metálico deben limpiarse (ver párafo de mantenimiento).

Para acceder a la puesta a cero de la funciona de avis de saturacion de filtros, la luz deben estar ap gada y el motor parado.

Apretar el botón (+) durante 3 á 4 segundos. El parpadeo de los LEDs 2, 3, 4 y 5 confirmará la puesta cero.

INDICACION DE SATURACION DE LOS FILTROS DE CARBON :

Al cabo de 400 horas de funciona, 2 breves parpadeos del LED 1 indicaran que deben reemplazar los filtres de carbón y limpar de nuevo los metálicos

Para activar la funciona de indicación de saturación de los filtros de carbón, la luz tendrá que estar ap - gada y el motor parado. Apretar el botón (+) durante 10segundos:

1 parpadeo de los LEDs 1, 2, 3, 4, y 5 = funciona desactivada.

2 parpades os los LEDs 1, 2, 3, 4, y 5 = funciona activada.

El método paraCambiar el cartucho está indicado en el párrafo 3 (Reciclaje).

CONFIGURACION DEL PONIENDO EN MARCHA DE LA TELEMANDA :

Su campana está programada para funciona en recepción telemanda.

Si DEAustedutilisarla con la telemanda,es necessario configurar la campana siguiendo这些东西apo :

Motor y luz apagados , aplrear el botón 1 (luz) hasta el parpadeo de la LED 1 :

Dos parpadeos de la LED 1 indicate la activacion de la telemanda.

Un parpadeo de la LED 1 indicate la desactivacion de la telemanda.

Es necessario equipar el telemendo con las pilas estandares LR03-AAA dimen sion 1.5 V zinc-carbono alcalinas como indicado fig 9.Estas pilas deben asegurar un uso optimo de larga duracion. Estas pilas deben estar direccionocorectamente ypuiden estallar en caso de exposicional calor.

No echar en el fuego. A fin de preservar el medio ambiente, le agradecemos descargar estas pilas en un conteditor apropriad.

5 CONSEJOS DE UTILIZACION

- IMPORTANTE - JAMÁS FLAMBEAR NINGÜN ALIMENTO BAJO LA CAMPANA.

• Para Obtener una eficacia maxima de aspiracion de humos o vapiros,pong a marcha la campana 5 Minutes antes y.afteres de la coccion de los alimentos. La prima velocidad a consejamos para las cocciones a fuego lento y para salsas. La seguda para las cocciones mas largas, parrillas y fritos. La tercera está indicada para las cocciones con una gran emanacion de grasa y vapor.
  NoURTAS No dejar jamás los fogones prendidos (llama viva) cuando la campana está encendida.
  Los fritos necessitan una vigilancia permanente, el aceite recalentado podría produir llama.

6 MANTENIMIENTO

Desconectar el cable de alimentacion de la campana para procerar arialquier intervencion tectnica. La campana ha sido concebida de manera a facilrar al maximo las operaciones deostenimiento, sinonimo de beneo functonamiento y rendimiento de la campana en el tiempo.

Limpieza de los filtros metalico

Es indispensable proceder a una LIMPIEZA REGULAR de los filtros a mano (con un detergente liquido con agua Templada y aclarado) o en el lavavajillas (cada dos mois, más o menos, para una utilizacion normal).

. Carcasa

Limpiar regularamente la carcasa utilizing detergentes no abrasivos y una esponja ligeramente húmeda.
No utilise jamás esponjas o trapos empapados.

No introduzca ningún objeto, ni las manos, en la aperture para la evacuación del aire.

. Conducto de evacuation

Verificar cada 6 meses el buen flujo del aire viciad

Observar las prescrições reglavantarias locales sobre la evacuación del aire viciado.

Alumbrado

Antes de cualquier intervención en la campana,onga el interruptor de encendido de luces en posición apagado.

No superar la potencia indicada y no cambiar el tipo de lámpara.

7 GARANTIA YASISTENCIA TECNICA

• En caso de anomalías en su funciona, avisar a su instalador el cui deben averificar el aparato y su instalación. En el caso de que el cable estuvierra dañado, deben ser sustituido únicamente por un centro de reparaciones autorizzato por el fabricante, puesto que las reparacionesprevén la realización de componentes propios.
• Soltar el cable de conexión del aparato.
• Exigir siempre la utilización de piezas de recambio originales, máximo cuando el no respeto a esta affirmaciónoulda compenseterla的秘密del aparato yponer fin al contrato de la garantí
• Para pedir las piezas de recambio, indicar el numero del aparato que se enquiryra en la etiqueta indicada.
• Sera necesaria la factura de compra para la aplicacion de la garantia.

Dicha garantia no cubre :

• La iluminación: lámparas a la incandescencia, halógenas.
• Los filtros

En cuando que son considerados como materiales de consumo.

8 NOTE

Este aparato esta en conformidad con la norma europea en relacion con bajo tensión 2006/95/CE de la seguridad electrica y a las normas europeas 2004/108/CE en relacion con la compatibilad electromagnetica y C.E.E 93/68 en relacion con la marcacion CE.

Cuando vea este SYMBOL de una papelera con ruedas tachada jusqu a un producto, esta significa que el producto está bajo la Directiva Europea 2002/96/EC. Su producto ha sido disnado y fabricado con materiales y componentes de alta calidad, que peuvent ser reciclados y reutilizados. Deberá informarse sobre el sistemas de reciclaje local分开 para productos electricos y electrónicos. Siga las normas locales y no se deshaga de los productos usados tirandolos en la basura normal de su hogar. El reciclaje correcto de su producto uso可以帮助 a evaporar consecuencias negativas para el medio ambiente y la salute de las personas.

9 CONSEJOS PARA EL AHORRO DE ENERGIA.

Cuando se comienza a cocinar, acontear la campana a la velocidad minima para controlar la humedad y eliminar los olores de cucina.

Utilizar la velocidad intensiva solo cuando sea estRICTamente necessario.

Aumenta la velocidad de la campana solo cuando lo requiera la cantiago de vapor.

Mantener limpio el filtro o los filtros de la campana para optimizar la eficiencia antigrasa y antiolores.
