Type product	Afzuigkap
Merk	ROBLIN
Model	AQUA SLIM 1200
Voedingsspanning	220-240 V ~ 50/60 Hz
Beschermingsklasse	Klasse I
Voedingskabel	H05VV-F 3×0,75 mm²
Stekker	10/16 A met aarding
Aantal snelheden	Meerdere snelheden waaronder een intensieve
Uitgestelde uitschakeling	30 minuten
Verlichting	LED (vervanging door vakman)
Vetfilters	Afwasbaar in vaatwasser (max. 50°C), levensduur 10 jaar
Geurfilters	Afwasbaar of met actieve kool, afhankelijk van versie
CLEAN-R-systeem	UV-lampen (6000 u) en katalysatoren
Carrosseriereiniging	Niet-schurend schoonmaakmiddel, vochtige spons
Veiligheid	Niet flamberen onder de afzuigkap, frituren in de gaten houden
Onderdelen garantie	2 jaar (excl. arbeids- en reiskosten)
Beschikbaarheid reserveonderdelen	10 jaar na aankoop (volgens consumentenwet)
Klantenservice	04.88.78.59.93
Normen	EN 60335, EN 61591, EN 62233, CE

Veelgestelde vragen - AQUA SLIM 1200 ROBLIN

Hoe maak je de vetfilters schoon?

De vetfilters worden gereinigd in de vaatwasser op een maximale temperatuur van 50°C, eenmaal per maand. Laat ze aan de lucht drogen. Ze hebben een levensduur van 10 jaar.

Hoe activeer ik de afstandsbediening?

Als de afzuigkap niet reageert op de afstandsbediening, controleer dan de juiste positionering en de staat van de batterijen (2 batterijen LR03 1,5V). Volg indien nodig de activeringsprocedure van de afstandsbediening zoals beschreven in de handleiding.

Wat te doen als de afzuigkap helemaal niet werkt?

Controleer eerst uw algemene elektriciteitskast, daarna de aansluiting van het voedingssnoer. Als alles correct is en het probleem blijft bestaan, schakel dan een gespecialiseerde reparateur in.

Wat is de levensduur van de UV-lampen van het CLEAN-R-systeem?

De ultravioletlampen hebben een levensduur van ongeveer 6000 uur. Vervanging vindt elke 3 jaar plaats en gaat gepaard met vervanging van het bijbehorende clean-air-filter.

Hoe vervang ik de actieve koolfilters?

De actieve koolfilters moeten minimaal elke 3 maanden worden vervangen (of vaker bij intensief gebruik). Vervanging gaat altijd gepaard met het reinigen van de vetfilters.

Wat is de garantie van de afzuigkap?

De commerciële garantie is 2 jaar onderdelen (exclusief arbeids- en reiskosten), geldig vanaf de factuurdatum. De beschikbaarheid van reserveonderdelen is gegarandeerd 10 jaar.

Hoe reset ik het filteralarm?

Om het filteralarm te resetten, druk 3 seconden op de betreffende toets, alleen wanneer de motor en verlichting zijn uitgeschakeld.

Kan ik de afzuigkap in recirculatiemodus gebruiken?

Ja, de afzuigkap kan worden gebruikt in recirculatieversie met geurfilters. Controleer regelmatig de staat van de filters en reinig of vervang ze volgens de aanbevelingen.

Hoe gebruik ik de uitgestelde uitschakeling?

Activeer de uitgestelde uitschakeling door op de speciale toets te drukken: de afzuigkap wordt na 30 minuten automatisch uitgeschakeld. Om te deactiveren, druk opnieuw.

Wat te doen als de ledverlichting niet meer werkt?

Defecte LED's moeten uitsluitend worden vervangen door een erkende specialist. Neem contact op met de klantenservice op 04.88.78.59.93.

GEBRUIKSAANWIJZING AQUA SLIM 1200 ROBLIN

DIT APPARAAT VOLDOET AAN DE VOLGENDE NORMEN: EN 60 335-1:2012+A11:2014, EN 60 335-2-31:2014, EN 62233:2008 + C1:2008, EN 61 000-3-2:2006 + A1/A2: 2009, EN 61 000-3-3:2008, EN 55 014-1:2006 + A1:2009 + A2:2011, EN 55 014-2:1997 + A1:2001 + A2:2008, EN 61591:1997/ A2:2011, EN 50564:2011, EN 50581:2012, 2014/35/CE met betrekking tot elektrische verilgheid, 2014/30/CE met betrekking tot elektromagnetische compatibiliteit, 2009/125/CE met betrekking tot ecoconceptie, 2011/65/CE met betrekking tot de beperking van het gebruik van bepaalde gevaarlijke substanties in elektrische en elektronische apparatuur, en met betrekking tot de belangrijkste Europese richtlijnen 66/2014.

Wanneer het symbool van een doorgestreepte vuilnisbak op wielen op het product is bevestigd, betekent dit dat het product conform de Europese richtlijn 2002/96/EC is.

Uw apparaat werd ontworpen en vervaardigd met materialen en bestanddelen van superieure kwaliteit die gerecycled en opnieuw gebrukt konnen worden:

Gelieve u te informeren aan deplaatselijke reglementering voor de scheiding van elektrisch en elektronisch afval, Gelieve u te houden aan de plaatselijke reglementeringen en uw afgedankte apparaten Niet bij uw gewone huisvuil te gooien,
- Door afgedankte apparaten op een correcte manier weg te werpen helpt u möglichke negatieve gevolgen voor het milieu en de gezondheid te voorkomen l'environnement et la santé humaine.

Dit apparaat mag nicht worden gebruikt door Personen (inclusief kinderen) met beperkte psychische, zintuiglijke of mentale capaciteiten, noch door Personen die geen ervaring hebben met of kennis hebben van dit type apparaat, tenzij ze onder toezicht staan van Personen die verantwoordelijk zijn voor hun verilgheid. Kinderen要去en onder toezicht worden gehonden om er zeker van teল dat ze Niet met het apparaat spelen.

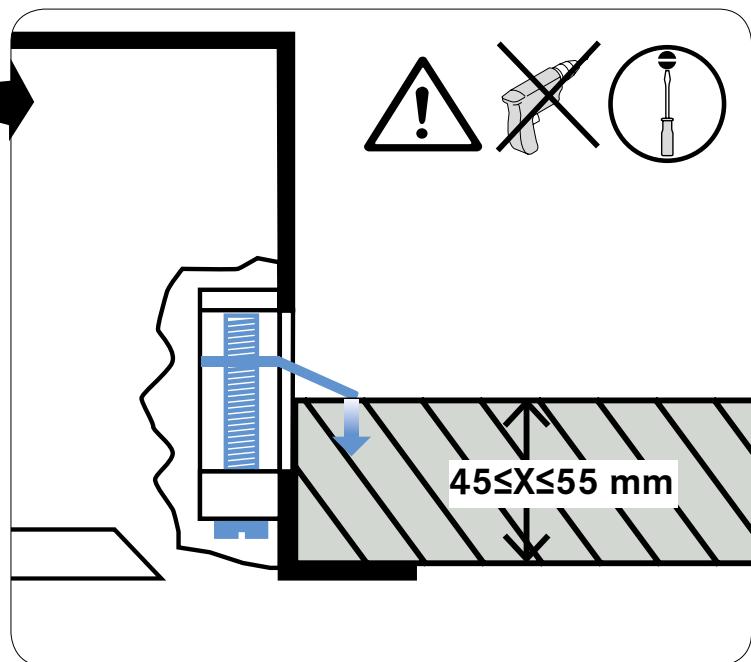

AANWIJZINGEN VOOR DE MONTAGE

De montage en de aansluiting moeten worden uitgevoerd door een gekwalificeerd installer u^(1)

Gebruik pluggen die geschikt zijn voor het type wand, vraag advies aan de fabrikant, kies indien nodig voor vastmetselen.

Het bedrijf is Niet aansprakelijk in geval van een defectueuze bevestiging veroorzaakt door de gemaaakte boorgaten en de gebruekte pluggen.

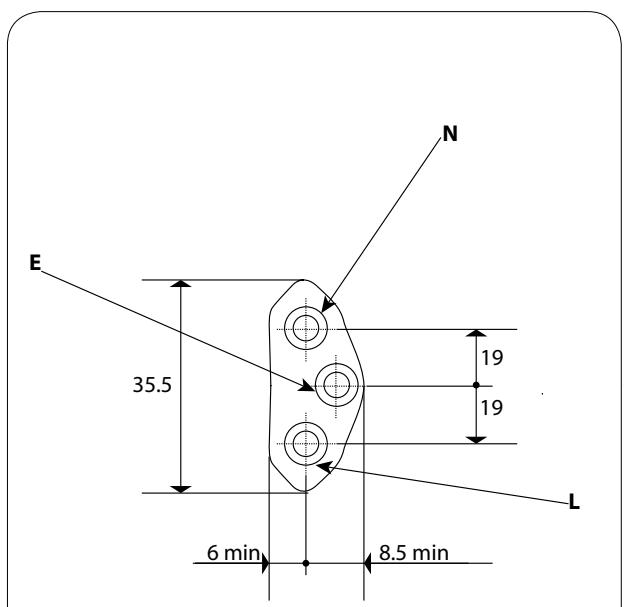

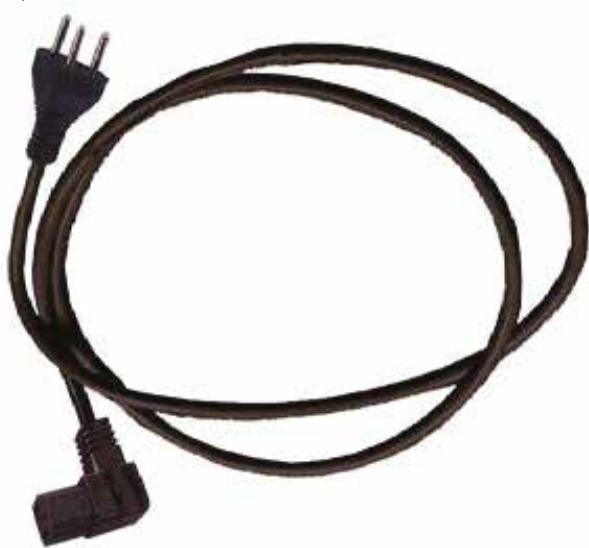

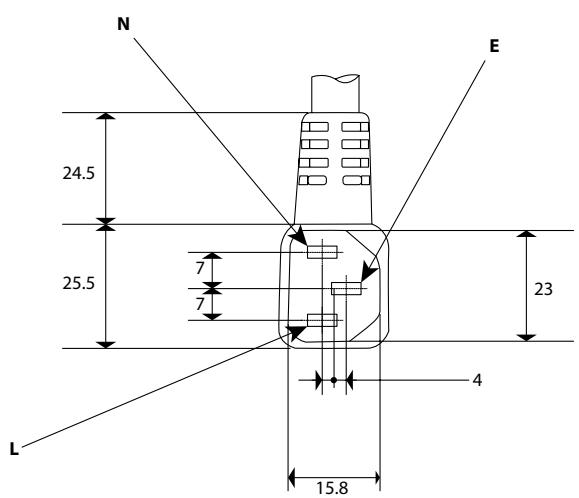

De afzuigkap is voorzien van een voedingskabel van het type HO5VVF 3 × 0,75 mm2 met een genormaliseerde geaarde stekker 10 / 16A .

Controller of de spanning van de sector identiek is aan de waarden die staan vermeld op het identificatieplaatje aan de binnenkant van de afzugkap.

Indien de afzigkap rechtstreeks worden aangesloten op het net (zonder de fiche),要去 een omnipolaire schakelaar met een verbindingsopening van 3mm voor de afzigkap worden geinstalleerd. De aardsnoer (gele en groene snoer) mag Niet worden onderbroken door deze schakelaar

• Respecteer de afvoerdiameter van het apparaat: de afzuigkap mag in geen enkel geval worden aangesloten op een mechanisch gecontrolererd ventilatiesystem.
  Zorg ervoor dat bij het evacueren van verruilde lucht door een afvoerbuis deze Niet al worden gebruikt voor de afvoer van rook of gassen afkomstig van apparaten die op een andere energia werken dan elektricitit.
• Plaats de kookplaat zo zich möglichk bij de evacuatie en vermijd de vorming van bochten in de afvoer om drukverlies zoveel möglichk te beperken.
  Zorg ervoor dat bij alle installations de lucht in de keuken regelmatig vernieuwd worden. Bedenk waar bij dat er 1 of Meerdere luchtingangen aanwezig要去en zich met een grotere of bezelfde diameter als de afvoerbuis, om negatieve druk in de keuken te voorkomen.
  Voldoende ventilatie isoodzakelijk als een kookapparaat of een ander apparaat tegelijkertijd lucht uit de ruimte halen waar ook de afzuigkap hangt.
• De maximale negatieve druk in de ruimte moet lager zichn dan 0,04 mbar, om een retour van het verbrandingsgas te voorkomen.

• Het apparaat dient zo geinstalleerd te zich dat het stopcontact toegankelijk is.

• Gebruik bij voorkeur een beperkte afzuigslendheid ; Gebruik de intensieve snelheid alleen indien nodig.

• Een goed geventileerde keuken zorgt voor een efficiëntere werking van de afzuigkap.

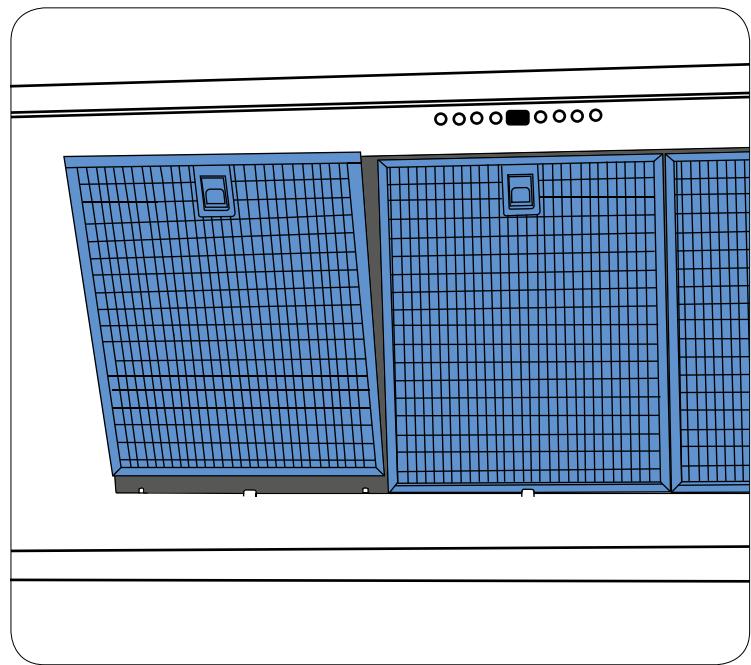

• Maak voor een efficiente werkking de anti-vetfilters regelmatig schoon.
• Een vuile filter functioneert Niet goed en gaat Niet lang mee.

GEBRUKSAANWIJZINGEN

FLAMBEER NOOIT EEN GERECHT ONDER DE AFZUIGKAP

Laat geen vrije vlammen onder een in werkung zichnde afzuigkap.

Frituurpannen dienen alkijd onder toezicht gehonden te worden, aangezien oververhit vet kan leiden tot brand.

De toegankelijke onderdelen van de afzuigkap konnen warm wordenijdens het gebruik van kookapparatuur

Om een optimale afzuiging van de rook of dampen te realizeren, dient u de afzugkap ongeveer 5 Minutes voor het koken in te schakelen en enige tijd aan te latent na het koken:

• lage snelheden worden aanbevolen voor koken op een laag vuur, sauzen, suddergerechten, enz...
• middelmatige snelheden worden aanbevolen voor koken op hoog vuur, grillen en frituren.
• hoge snelheden worden aanbevolen voor koken met große vetuitwasemingen en dampen.
• de intensieve snelheid worden aanbevolen bij te hoge dampen en vetuitwasemingen.

NL

NL

Voorkom brandgevaar door de afzuigkap volgens de onderhoudsaanwijzingen te reinigen :

Schakel de stroomtoevoer algid uit voor onderhouds- of elektrische werkzaamheden . Draag handschoenen.

Reinig de behuizing regelmatig met Niet schurende, zachte reinigingsmiddelen en een Licht vochtige spons.
- Gebruik voor het renoveren (met een tussenpoos van minstens eenaar) van de roestvrij stalen buitenste delen bij voorkeur het product ref. 112.0172.941
- Gebruik nooit sponzen of doornatte doeken.
- Introduceer geen enkel voorwerp, noch de handen in de opening voor de luchtevacuatie.
Reinig de binnenkant van de afzuiger 1 keer peraar.
- Controller elke 6 maanden de goede afvoer van de verruilde lucht.
- Raadpleeg deplaatselijke reglementering betreffende de evacuation van verruilde lucht.

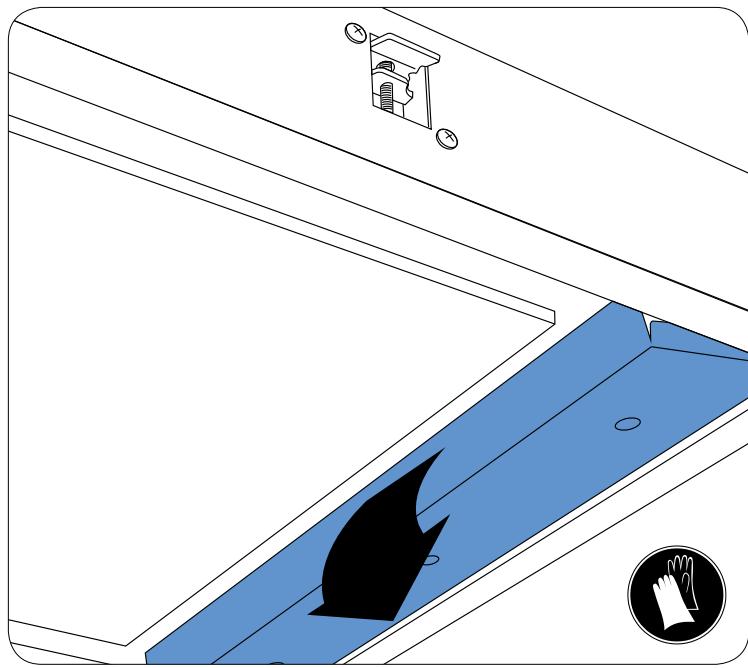

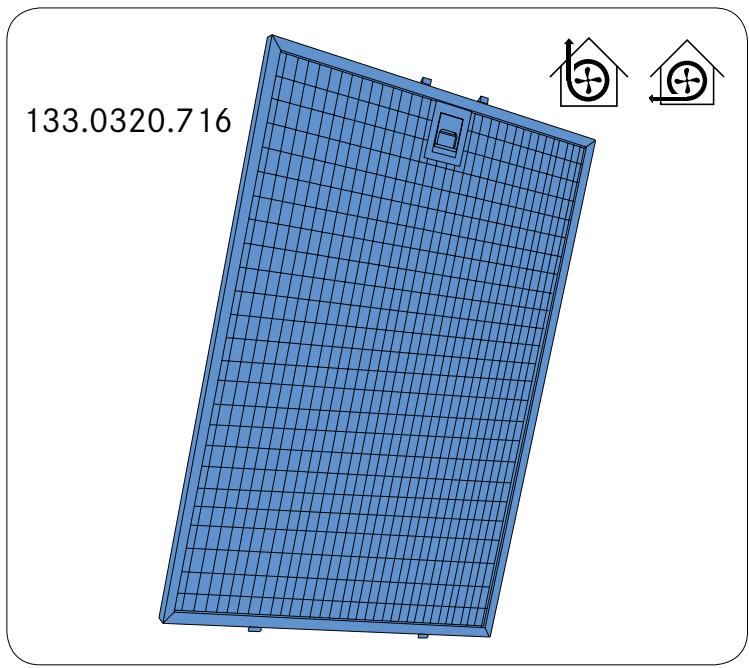

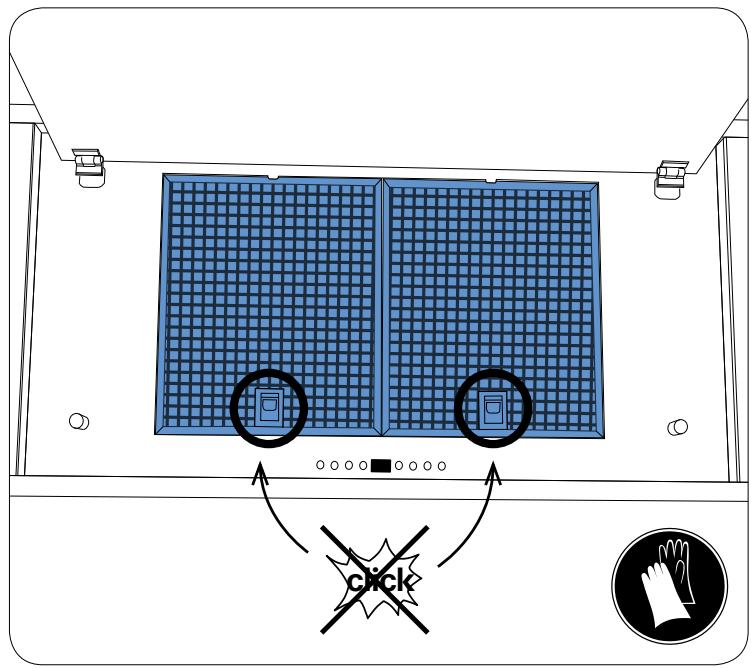

- De anti-vetfilters要去 regelmatig worden gereinigd in de afwasmachine op een maximale temperatuur van 50^ , 1 koer per maand of volgens de aanwijzingen van de bediening (zie pagina over de bediening). De filters aan de open lucht latent drogen. Deze filters hebben een levensduur van 10aar

• Wonneer uw afzuigkap is uitgerust met afwasbare anti-geurfilters ^(3) dan要去 u deze filters om de 2 maanden reinigen in de afwasmachine op een hoge temperatuur (zonder ander keukengerei) en verrolgens door de afwasmachine of aan de open lucht lately drogen gedurende ongeveeer 30 minutes.
  Heractiveer de schone en droge anti-geurfilters door ze gedurende 10 minuten in een oven op maximaal 100^ te leggen. De reingig van de anti-geurfilters gebeurt systematisch op hetzelfde moment als de reiniging van de anti-vetfilters.

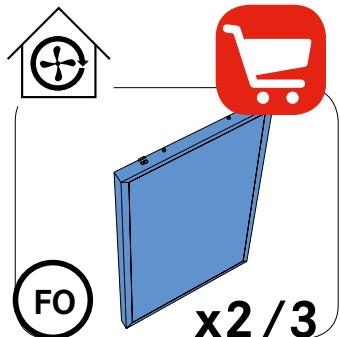

• De anti-geurfilters met actieve steenkool ^(3) 要去en minstens om de 3 maanden worden verwangen of zelfs vaker indien de af-zuigkap langer dan 3 eer per dag worden gebruikt. Of volgens de aanwijzingen van de bediening (zie paging over de bediening). De verranging van de anti-geurfilters met actieve steenkool gebeurt systematisch op hetzelfde moment als de reiniging van de anti-vetfilters

• Ultraviolet lampen haben een levensduur van ongeveer 6000 uur. De levenscylus van de clean-air filters (katalysatoren) volgt die van de ultraviolet lampen.
• De verwanging van een ultraviolet lamp (om de 3aar) gebeurt systematisch op hetzelfde moment als de verwanging van de bijbehorende clean-air filter.

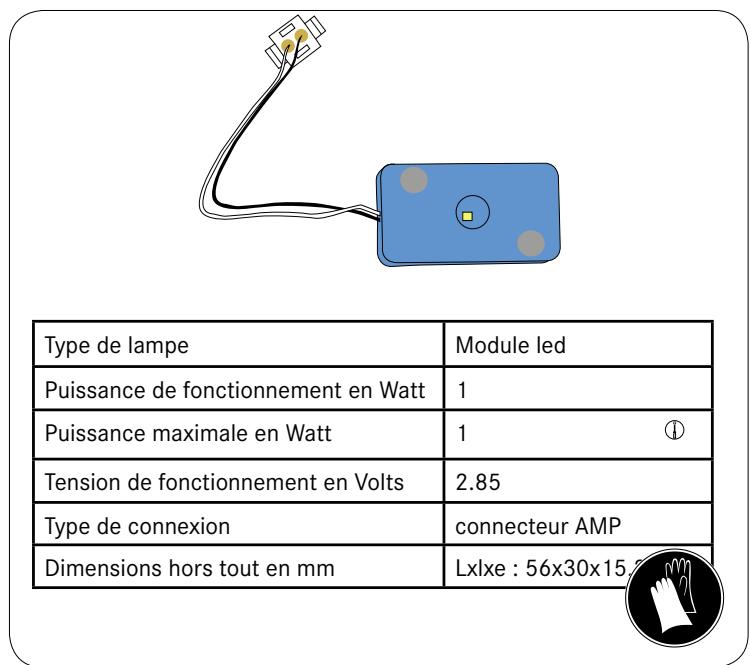

• De verwanging van de defecte LED mag alleen worden uitgevoerd door een erkende ervaren specialist.

GARANTIE EN KLANTENSERVICE

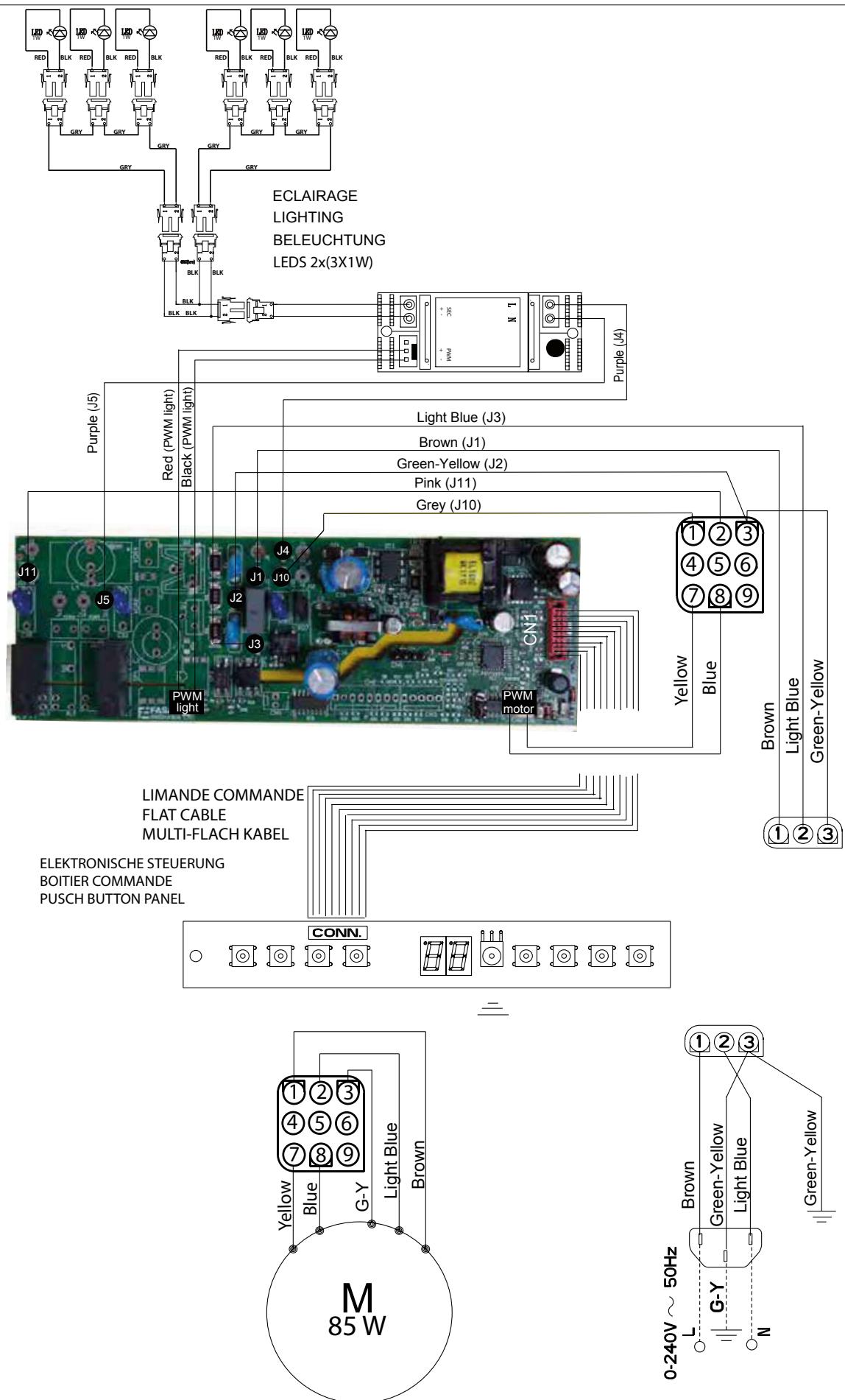

WANNEER EEN ELEKTRISCH ONDERDEEL BESCHADIGD RAAKT, MAG DIT ALLEEN WORDEN VERVANGEN DOOR EEN DOOR DE FABRIKANT ERKEND REPARATIEATELIER, AANGEZIEN SPECIALAAL GEREEDSCHAP IS VEREIST

In geval van functiestoornissen dient u uw installateur te raadplegen. Hij moet het apparaat en de aansluitingen controleren.
Schakel de stroomtoevoer vollediguit.
Eis altijd het gebruik van originele verrangonderdelen (het Niet respecteren van deze aanwijzing kan schade berokkenen aan de verilgheid van het apparaat).
- Bij de bestelling van onderdelen dient u het serienummer van het apparaat te vermelden (zie volgende网页a). Dit nummer bevindt zich op het identificatieplaatje aan de binnenkant van de afzuigkap.
- Alleen de aankoopfactuur van het apparaat geeftrecht op de toepassing van de contractuele garantie (onder deze garantie vallen in geen geval producten zoals: verlichting, filters, LED...).

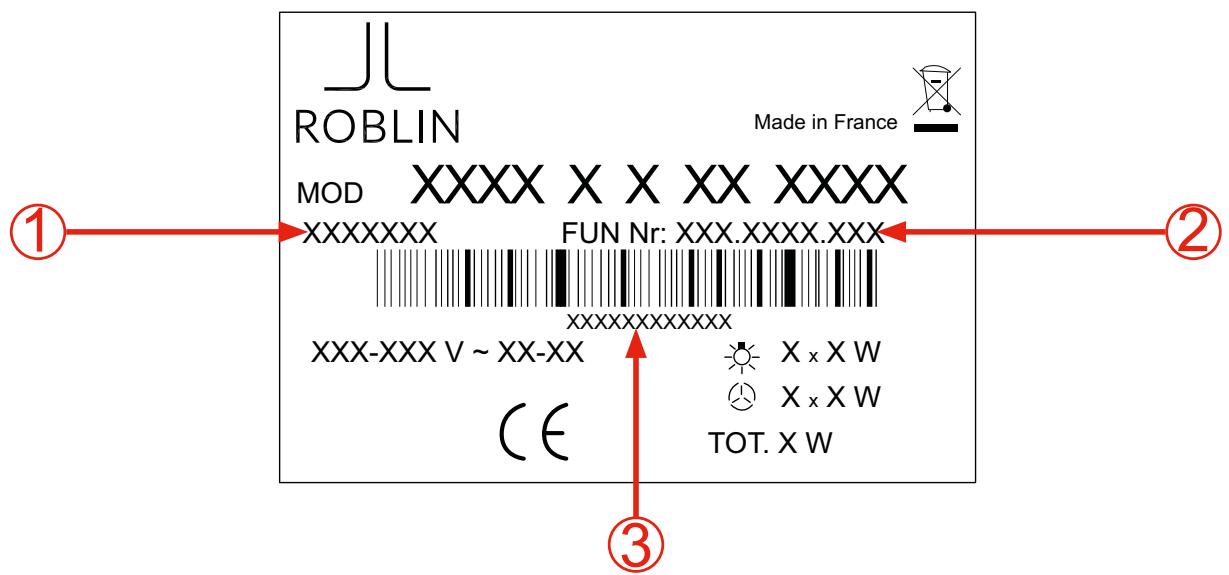

Visualiser het identificatieplaatje dat op de behuizing van de afzuigkap is geplakt, aan de binnenkant,chter de filters. De gegevens op ditplaatje zijnoodzakelijk voor de onderhoudsdienst van de klantenservice voor technische assistentie.

Onderhoudsdienst Klantenservice: + 33 4.88.78.59.93

Vermeld hier en bewaar de volgende gegevens

GEGEVENS DIE INDIEN NDIG MOETTEN WORDEN DOORGEGEVEN AAN DE KLANTENSERVICE.

PRODUCTCODE :

FUN NUMMER :

SERIENUMMER :

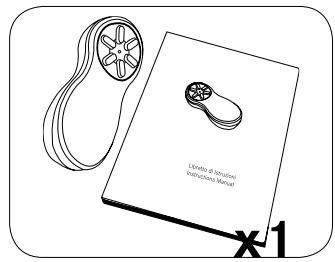

x1

ROBIN

Notice

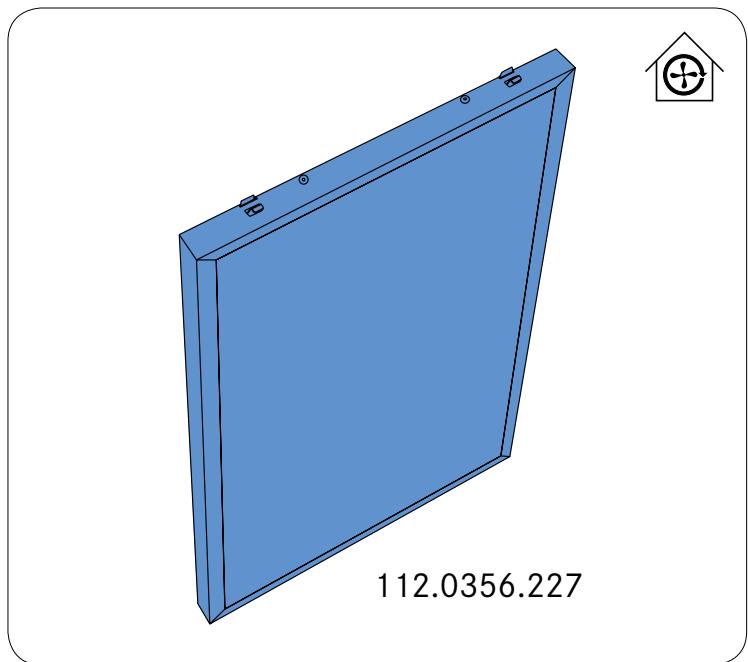

AQUA SLIM HOTTE de PLAEOND

112.0356.227

A: azur, azur, azur blau / BK: black, noir, schwarz / B: blue, bleu, blau / Br: brown, brun, braun / G-Y: green-yellow, vert-jaune, grün-gelb / Gr: grey, gris, grau / LB: light blue, bleu clair, hell blau / P: pink, rose, rosa / V: purple, mauve, malver farbig / R: red, rouge, rot / W: white, blanc, weiss / W-P: white-pink, blanc-rose, weiss-rosa / Y: yellow, jaune, gelb

Zet de zuigmotor aan op de LASTe gebruikssnelheid. Schakelt de motor uit (en deactiveert de functieuitgestelde stop, als deze actief is).

Activeert de intensieve snelheid, zichs bij uitgeschakelde motor, gedurende 10 minutes. Daarna terugkeer maar eerder gebruekte snelheid.

-Activeert de motor bij een zuigsnelheid van 100m^3/ uur gedurende 10 minutes.

-3 sec indrukken: reset het filteralarm op nul als dit is afgegaan

Deze aanduidingen zijn alleen zichtaar als de motor uit staat.

o HI display and a bottom right point flickers for 1/s.
o Viene visualizzata la scritta "HI" e un punto situato in basso a destra lampeggia per un secondo.
Geeft Hl aan en een punt rechtsonder knippert 1x per sec.

-Display 24 and a bottom right point flickers while the engine is operational;
Once the procedure has ended; the previously displayed signal is turned off.
-FG/FF: indicates the need to wash the metal filters (FA) every 100 hours of operation.
EF: indicates the need to wash the metal filters and the carbon filter (FO), every 200 hours of operation.
-Mentre il motore è in funzione viene visualizzato il numero "24" e un punto in basso a destra lampeggia; Una volta terminata la procedura, la segnalazione visualizzata precedentamente si spegne.
-FG/FF: segnala la necessità di lavare i filtri metallici (FA) aglicento ore di funzionamento.
-FG/FF: segnala la necessità di lavare i filtri metallici e il filtrio in carbonio (FO) agli duecento ore di funzionamento.
-Geeft 24 wee en een punt rechtsonder knippert als de motor in werkung is;
Als de procedure is beeindigd, gaat de erder weergegeven signaleringuit.
-FG/FF: geeft aan dat de metalen filters (FA) gereinigd moeten worden, elke 100 werkingsuren.
EF: geeft aan dat de metalen filters en het koolestoffilter (FO) gereinigd要去en worden, elke 200 werkingsuren.

• Activates the 30-minute delayed engine shutdown.
  Deactivates the delayed shutdown.
• Attiva l'arresto del motore con differimento di trenta minuti. Disattiva l'arresto differito.
• Activeert de uitgestelde motorstop van 30 minutes.
  Deactiveert de uitgestelde stop.
  Desactiva la función de apagado automatico.

Schakelt de verlichting in of uit op deIRST gebruekte intensiteit.

Verhoegt of verlaagt de verlichtingsintensiteit.

Cette page vopus expllque comment appairer vos apparéil télécommande/hotte.
This page explains you how to activate and use the remote control.
Diese Seite erklär, wie Sie ihre Fernbedienung / Haube zu koppeln.
Questa-page spiega comme accoppiare il telecomando unità diCONTROL / cappa.
Esta頁ignacxplica como sincerzonizar tu unidad de control / campana remota.
Deze paginawordt uitgelegd hoe u uw afstandsbediening / afzuigkap koppelen.

1. Par défaut, la télécommande livre avec la hotte est opérationnelle.

2. Dans le cas contraire: Appuyez sur la touche du clavier de commande de la hotte pendant 5 à 6 secondes, le clignotement de l'indication à l'afficheur signale l'activation de la télékomande.
   Pour désactiver la télécommande: Appuyez sur la touche du clavier de commande de la hotte pendant 5 à 6 secondes, l'indication clignote 1 fois à l'afficheur.

3. By default, the remote control supplied with the hood is operational.

4. Otherwise: Press the hood keypad for 5 to 6 seconds, the flashing indication in the display indicates the activation of the telecomande.
   To disable the remote: Press the hood keypad for 5-6 seconds, the tc indication 1 flash in the display.

5. Standardmäßig ist die Fernbedienung mit der Haube geliefert in Betrieb.

6. Ansonsten: die Haube Tastatur für 5 bis 6 Sekunden drücken, die blinkende Anzeige im Display zeigt die Aktivierung des telecom.
   Um die Fernbedienung zu deaktivieren: Drücken Sie die Haube Tastatur für 5-6 Sekunden, die Anzeige 1 blinken im Display.

7. Per impostazione predefinita, il telecomando in dotazione con il cofano è operativo.

8. In caso contrario: Premere il tastierino cappuccio per 5 a 6 secondi, l'indicazione lampeggiante sul display indica l'attivazione della telecomande.
   Per disattivare il telecomando: Premere il tastierino cappuccio per 5-6 secondi, il c indicazione 1 lampeggio sul display.

9. De moda predeterminada, el mando a distancia suministrado con el capo está en funciona;.

10. De lo contrario: Pulse el teclado campana durante 5 a 6segundos, la indicacion intermitente en la pantalla indica la activacion de la telecomande.
11. Para desactivar el control remoto: Pulse el teclado campana © durante 5-6segundos,la indicacion bc 1 parpadeo en la pantalla.

1. Standaard is de afstandsbediening met de kap geleverd operationeel is.
2. Anders: Druk op de kap toetsenbord voor 5-6 seconden, de knipperende aanduiding 七 op het display geeft de activering van de telecomande.
3. Om de afstandsbediening uit te schakelen: Druk op de kap toetsenbord voor 5-6 seconden, de indicate 1 knipperen op het display.

Respecteer de aanwijzingen die staan vermeld in de paragraven ONDERHOUD en GARANTIE EN KLANTENSERVICE.

		Etappe 1	Etappe 2
Problemen	Details en/of oms-tandigheden van de problemen	Uit te voeren controles	Uitvoeren zichs indien "Etappe 1" Niet heeft geleid tot het vinden van een oplossing of indien een aan-vullend onderhoud nodig is
De afzuigkap werkt nicht.	Geen enkele functie reageert (afzuiig,verlichting...).	1. Controlleruw elektriciteitsnet.2. Controller de aansluiting van de voedingskabel van de afzuiigkap en de verbinding met het elektr-citeitsnet.	· Raadpleeg een elektricien wanner u een storing constateert in de elektrische voeding (1 of 2).· Raadpleeg een gespecialiseerd monteur wanner alles in orde is en het probleem aan-houdt.
De afzuigkap reageert nicht op de afstandbe-diening.		1. Controller de de batterijen goed in de afstandbe-diening zijn geinstalleerd.2. Controller de staat van de batterijen van de af-s-tandbediening.3. De afstand tussen de afzuiigkap en de afstandbe-diening is te groot of de richting (hoek) van de af-s-tandbediening maar de afzuiigkap is Niet goed.4. De receptor is gedesactiveerd.	5. Installer de batterijen opnieuw.6. Verander de batterijen (2 batterijen LR03 1,5V) van de afstandbediening.7. Verander de richting van de afstandbediening.8. Afstandbediening volgen.· Raadpleeg een gespecialiseerd monteur wanner alles in orde is en het probleem aan-houdt.
Lawaai, trillingen, afzuigproblemen.	Versie recirculatie.	1. Controller de staat van uw filters (anti-geur).2. Controller de positie en de bevestiging van de an-ti-geurfilters.3. Controller de staat van de anti-vetfilters.	4. Reinig of vernieuw de anti-geurfilters.5. Vervang de anti-geurfilters.6. Reinig uw anti-vetfilters.· Raadpleeg een gespecialiseerd monteur wanner alles in orde is en het probleem aan-houdt.
	Versie evacatie waar buiten, zwakke afzui-ging ondanks goed werkende motor.	1. Controller de staat van uw anti-vetfilters.2. Controller de installmentie van de afzuiigkap (afzui-gkap en afvoer, klep, lengte van de buis,+aantal bochten, diameter van de buis).	3. Reinig uw anti-vetfilters.· Raadpleeg uw verkoper/installateur als u een defect constateert in de installmente of montage.· Raadpleeg een gespecialiseerd monteur wanner alles in orde is en het probleem aan-houdt.
De verlichting werkt nicht.		· Controller de staat van de lampjes.	· Vervang defecte lampen.· Raadpleeg een gespecialiseerd monteur in geval van LED verlichting.

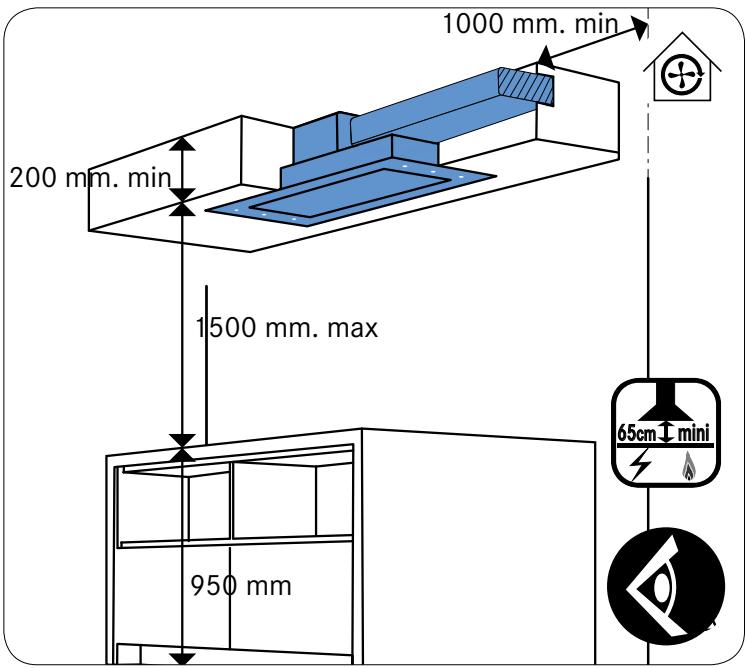

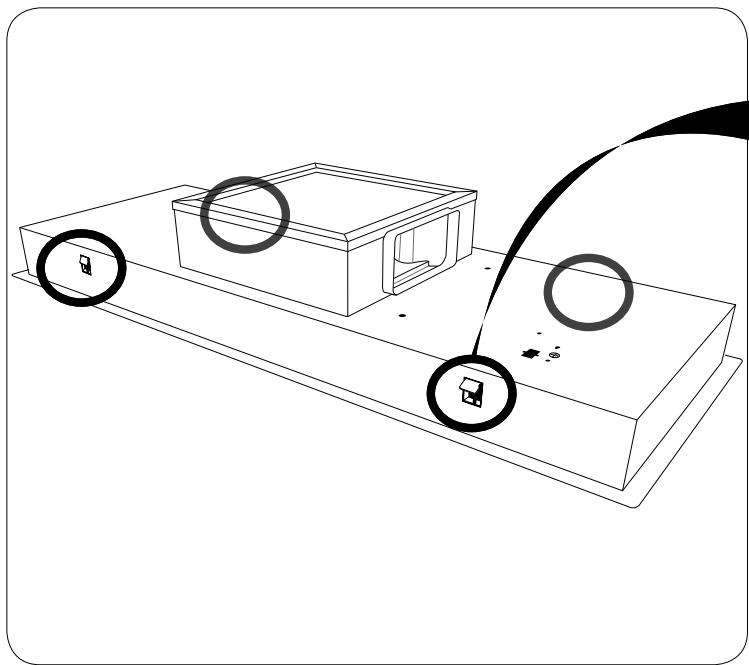

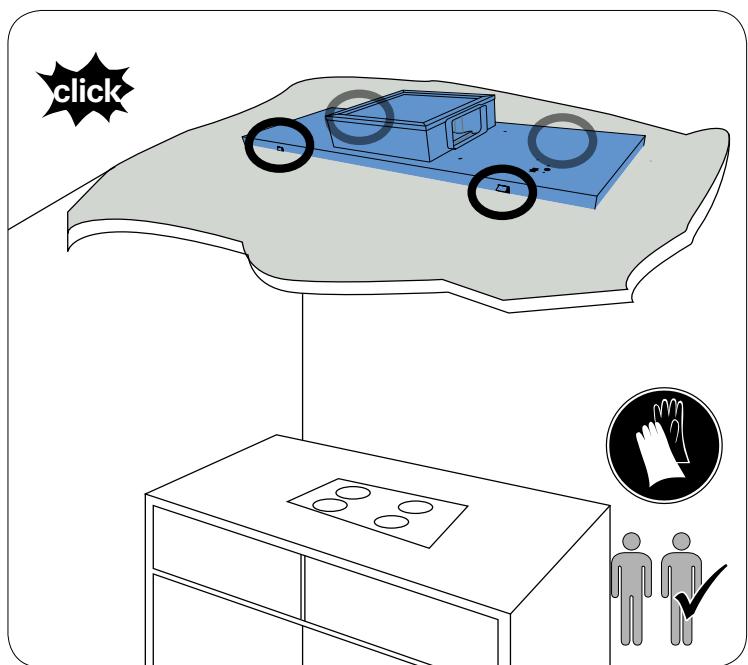

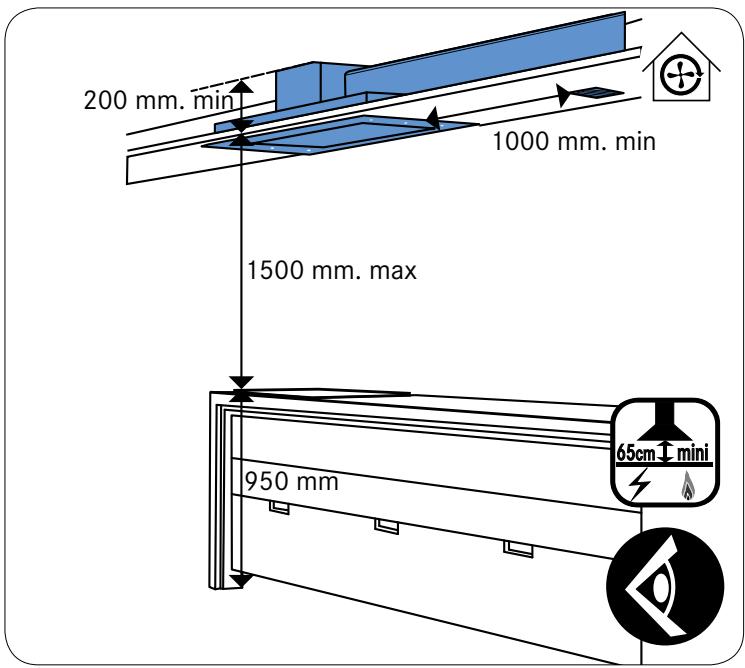

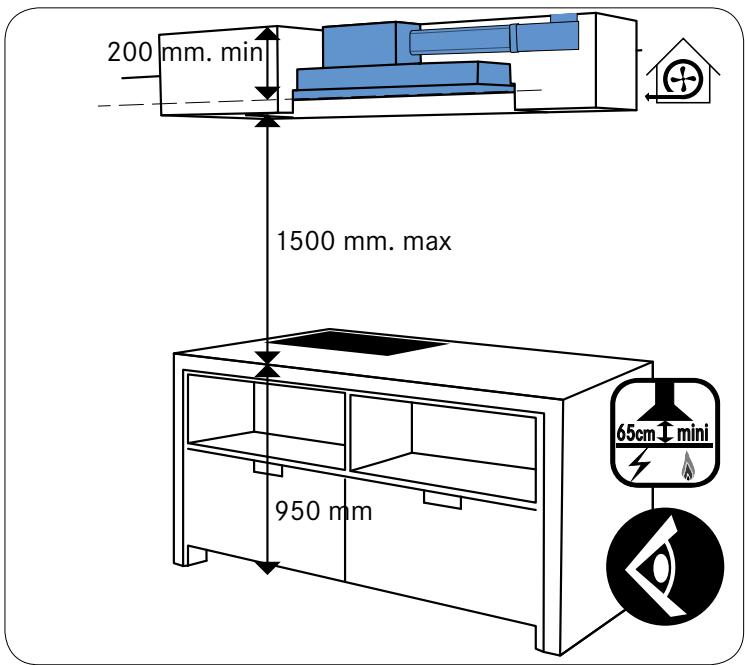

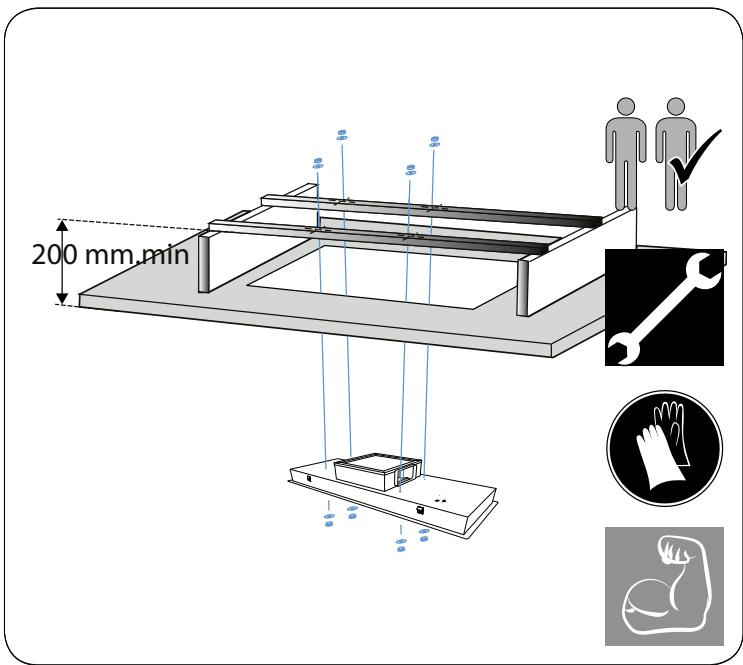

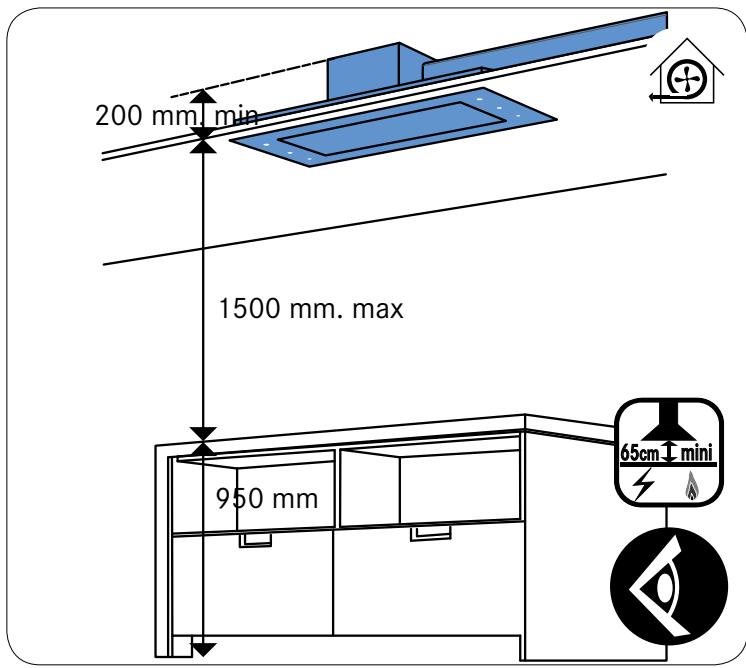

Configurations de montage préconisées, Mounting configurations recommended, Montagekonfigurationen empfohlen, Configurazioni di montaggio raccomandati, Configuraciones de montaje recomendedos, Bevestigingsconfiguraties aanbevolen.

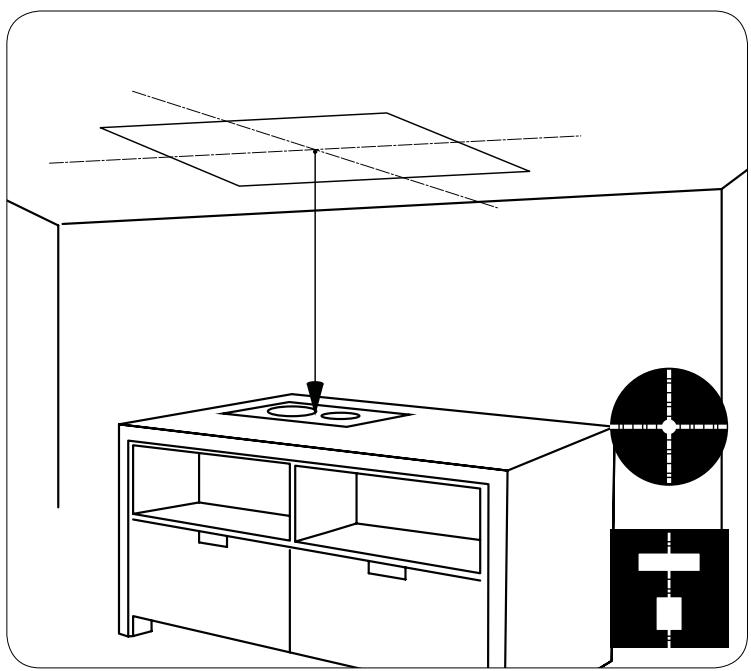

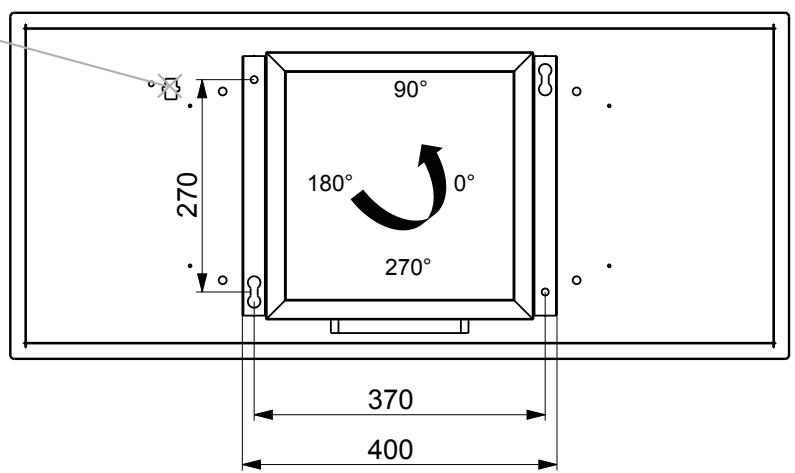

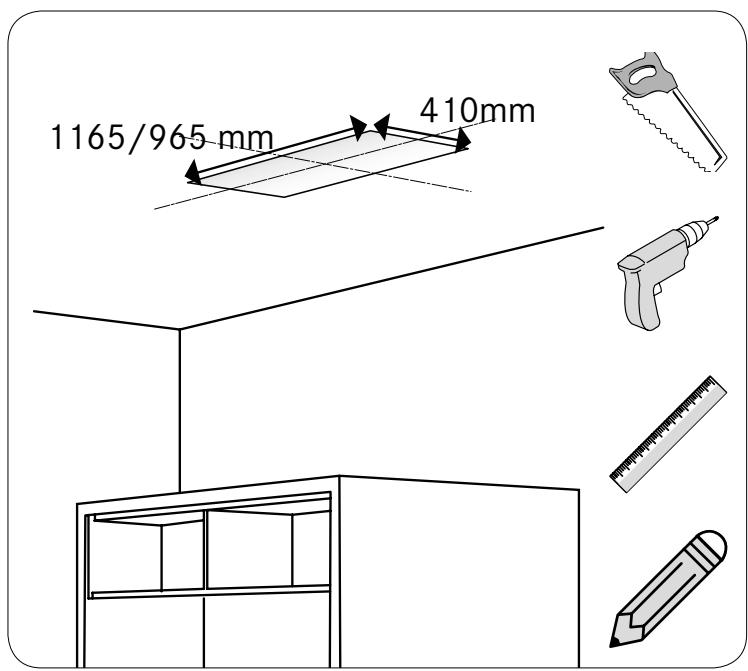

Tracez les centres, Draw centers, Draw-Zentren, Centri Draw, Centros de dibujar, Draw centers.

Alignez les apparèls plan de cuisson/hotte de cuisine, Align the hob devices / range hood, Richten Sie die Kochgeräte / Dunstabzugshaube, Allineare il cofano dispositiivi piano cottura / intervallo, Alinear el capó dispositivos encimera / campana, Lijn de kookplaat apparaten / afzuigkap,

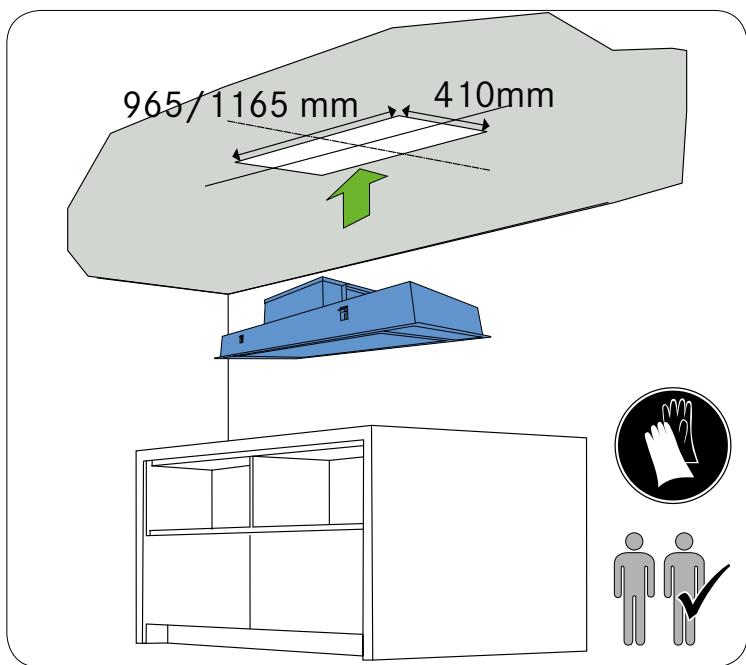

Utilisez un outil de découpe, Use a cutting tool, Verwenden Sie ein Schneidwerkzeug, Utilizzato uno strumento di taglio, Utilice una herramenta de corte, Gebruik een snijgereedschap,

Utilisez une outil de perçage/vissage, Use a drilling / screwing tool, Verwenden Sie ein Bohr-/ Schraubwerkzeug, Utilizzato un /strumento di avvitamento di perforazione, Utilice una herramente de perforación / atornillado, Gebruik een boor-/ schroefmachine gereedschap

Utilisez une régle, Use a rule, Verwenden Sie eine Regel, Utilizzare una regola, Utilice una regla, Gebruik een regel

Utilisez un crayon, Use a pencil, Verwenden Sie einen Bleistift, Utilizzare una matita, Use un lápiz, Gebruik een potlood,

Connectez, Connect, verbinden, collegarsi, conectar, aansluiten
