AQUA SLIM 1200 - Cappa aspirante ROBLIN - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa aspirante
Marca	ROBLIN
Modello	AQUA SLIM 1200
Tensione di alimentazione	220-240 V ~ 50/60 Hz
Classe di protezione	Classe I
Cavo di alimentazione	H05VV-F 3×0,75 mm²
Spina	10/16 A con messa a terra
Numero di velocità	Diverse velocità, di cui una intensiva
Spegnimento ritardato	30 minuti
Illuminazione	LED (sostituzione da parte di un professionista)
Filtri antigrasso	Lavabili in lavastoviglie (max 50°C), durata 10 anni
Filtri anti-odore	Lavabili o a carbone attivo a seconda della versione
Sistema CLEAN-R	Lampade UV (6000 h) e catalizzatori
Pulizia carrozzeria	Detergente non abrasivo, spugna umida
Sicurezza	Non fiammeggiare sotto la cappa, sorvegliare le fritture
Garanzia ricambi	2 anni (esclusi manodopera e trasporto)
Disponibilità ricambi	10 anni dall'acquisto (secondo il codice del consumo)
Servizio post-vendita	04.88.78.59.93
Norme	EN 60335, EN 61591, EN 62233, CE

Domande frequenti - AQUA SLIM 1200 ROBLIN

Come pulire i filtri antigrasso?

I filtri antigrasso si puliscono in lavastoviglie a una temperatura massima di 50°C, una volta al mese. Lasciarli asciugare all'aria. Hanno una durata di 10 anni.

Come attivare il telecomando?

Se la cappa non risponde al telecomando, verificare il corretto posizionamento e lo stato delle batterie (2 batterie LR03 1,5V). Se necessario, seguire la procedura di attivazione del telecomando descritta nel manuale.

Cosa fare se la cappa non funziona affatto?

Controllare prima il quadro elettrico generale, poi il collegamento del cavo di alimentazione. Se tutto è corretto e il problema persiste, far intervenire un riparatore specializzato.

Qual è la durata delle lampade UV del sistema CLEAN-R?

Le lampade a ultravioletti hanno una durata di circa 6000 ore. La sostituzione avviene ogni 3 anni e comporta la sostituzione del filtro clean-air associato.

Come sostituire i filtri a carbone attivo?

I filtri a carbone attivo devono essere sostituiti ogni 3 mesi minimo (o più se uso intensivo). La sostituzione comporta sistematicamente la pulizia dei filtri antigrasso.

Qual è la garanzia della cappa?

La garanzia commerciale è di 2 anni pezzi (esclusi costi di manodopera e trasporto), applicabile dalla data di fatturazione. La disponibilità dei ricambi è garantita 10 anni.

Come resettare l'allarme filtro?

Per azzerare l'allarme filtro, premere 3 secondi sul tasto corrispondente, solo quando il motore e l'illuminazione sono spenti.

Posso usare la cappa in modalità ricircolo?

Sì, la cappa può essere utilizzata in versione ricircolo con filtri anti-odore. Controllare regolarmente lo stato dei filtri e pulirli o sostituirli secondo le raccomandazioni.

Come usare lo spegnimento ritardato?

Attivare lo spegnimento ritardato premendo il tasto dedicato: la cappa si spegnerà automaticamente dopo 30 minuti. Per disattivare, premere di nuovo.

Cosa fare se l'illuminazione LED non funziona più?

Le LED difettose devono essere sostituite esclusivamente da un professionista specialista autorizzato. Contattare il servizio post-vendita al numero 04.88.78.59.93.

MANUALE UTENTE AQUA SLIM 1200 ROBLIN

A2:2011, EN 50564:2011, EN 50581:2012, 2014/35/CE relativa alla sicurezza elettrica, 2014/30/CE relativa alla compatibilità elettromagnetica, 2009/125/CE relativa all'eco-progettazione, 2011/65/CE relativa alla limitazione dell'uso di certe sostanze pericolose nelle apparecchiature elettriche ed elettroniche, e alle principali esigenze delle direttive europee 66/2014.

Quando il symbolo di un bidone dei rifiuti con ruote barrato da una croce è annesso a un prodotto, ciò significica che il prodotto è coperto alla direttiva europea 2002/96/EC.

Il vostro prodotto è concepito è fabbricato con materiali e componenti di alta qualità che possono essere riciclati e riutilizzati :

Si prega di informarsi del sistema locale di separazione dei rifiuti elettrici ed elettronici,
Si prega di agire secondo le regole locali e di non gettare i prodotti usati con i rifiuti domestici indifferentziati,
Smaltire correttamente il prodotto usato aiutere a prevenir le conseguenze negative potenziali per l'ambiente e la salute umana.

Questo apparecchio non deve essere utilizzato da persona (compresi i bambini) aventi capità psichiche, sensoriali o mentali ridotte, né da persona che non siano in possesso di esperienza e conoscenza di quello tipo di apparecchi, a meno che non operino molto la supervisione di persona responsabili della loro sicurezza. I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio.

RACCOMANDAZIONE DI MONTAGGIO

Il montaggio e il collegamento devono essere realizzati da un installatore ^(1) qualificato.

Impiegare i tasselli adatti a supporto, informarsi presso il fabbricante, effettuare una sigillatura se necessario. La società declina qualiasi responsabilità in caso di agganciamento difettoso dovuto a un cattivo uso dei tasselli.

La cappa è dotata di un carrà di alimentazione di tipo HO5VVF 3 × 0,75 ~mm^2 comprehende una spina standard 10/16A con un sistema di messa a terra.

Modalità di protezione: classe 1

Tensione di alimentazione: 220-240V mono - 50/60Hz.

Controllare che la tensione di rete sia identica ai valori indicati sulla targhetta segnaletica all'interno della cappa.

Se la cappa è collegata direttamente sulla rete (senza la sua spina), un interruptto onnipolare con un'apertura di contratto di 3 mm deve essere installato davanti alla cappa. Il filo di terra (giallo e verde) non deve essere interrotto da questo interruptore.

Rispettare il diametro di uscita dell'apparecchio: la cappa non deve in alcun caso essere collegata a un condotto di ventilazione meccanico controllato (V.M.C).
- Quando si evacua l'aria viziata tramite un condotto di evacuatione, occorre controllare che questo non sia sulla usato per veicolare gas o fumi provenienti da apparecchi alimentati da energia diversa da quella elettrica.
- Posizione are il piano di cottura il più vicino possibile all'evacuazione ed evitare la formazione di gomiti sulla guaina, in modo da ridurre al massimo le perdite di carico.
In qualsiasi tip di installation, vigilare al buon ricambio d'aria della cucina. Pensare a effettuare una o più entrate d'aria la cui sezione sua superiore o ugule al diametro del tubo di evacuation in modo da non mettere la cucina in depressione.
- Prevedere un'aerazione sufficiente quando un appearecchio di cottura o di altri tipo utilizza simultaneamente l'aria ambiente del locale in cui è installata la cappa.
La depressione massima creata nel locale deve essere inferiore a 0,04 mbar, onde evitare un ritorno di gas di combustione.
L'apparecchio deve essere posizionato in modo tale da renderere accessibile la spina di alimentazione

1. Utilizzare di preferenza una velocità di aspirazione ridotta; utilizzato la velocità intensiva solo quando è necessario.
2. Una cucina ben ventilata rende il funzionamento della cappa più efficente.
3. Pulire regolarmente i filtri anti-grassi in modo da mantenerne l'efficacia.
4. Un filtro saturato non è più efficace e non pourrait essere utilizzato a lungo.

CONSIGLI DI UTILIZAZIONE

NON FARE MAI FIAMMEGGIARE PIATTI AL DI SOTTO DELL'APPARECCHIO

Non lasciare mai fiamme libero sotto la cappa in funzionamento.

Le fritture necessitano di una sorveglianza permanente: l'olio surriscaldato può prendere fuoco.

Le parti accessibili della cappa posso sono divertare calde quando esta viene utilizzata con appearechi di cottura..

Per ottenere un'efficacia massima di assorbimento dei fumi e vapori, fare funzionare la cappa per 5 minuti circa prima e dopo la cottura degli alimenti :

• le piccole velocità sono consigliate per le cotture a fuoco lento e per le salse, ecc.
• le velocità intermedie sono consigliate per le cotture sostenable, per le grigliate e per le fritture.
• le grande velocità sono consigliate per le colture a forte emanazione di grassi e vapori.
• la velocità intensiva è consigliata in caso di vapori e di emanazioni di grassi troppo cospicue.

Evitate il rischio di incendio pulendo la cappa secondo le raccomandazioni di :

Mettere la cappa fuori tensione prima di qualsias opératione di manutenzione o intervento elettrico. Dotarsi di guanti.

• Pulite regolarmente la carrozza utilizzato prodotti detergenti, non abrasivi e una spugna leggermente umida.
  Per rinnovare (a intervalli di un anno come minimo) le parti esterne in inox, preferite l'utilizzazione del prodotto rif. 112.0172.941
  Nonutilizzare mai spugne o panni bagnati.
  Non introdurre alcun oggetto, né le mani, nell'apertura che serve all'evacuatione dell'aria.
  Pulire l'interno del corpo aspirante una volta all'anno.
• Controllare anni 6 mesi la corretta evacuatione dell'aria viziata.
• Osservare le prescrizioni regolamenti locali riguardanti l'evacuatione dell'aria viziata.
• É indispensable procedure a una pulitura periodica dei filtri anti-grassi in lavastoviglie a una temperatura massima di 50^ , una volta al mese o seconde leindicazioni dell'ordine (si veda la pagina di ordine). Lasciare asciugare i filtri all'aria aperta. Questi filtrihanno una durata di vita di 10 anni.

Se la vostra cappa è dotata di filtri anti-odori lavabili⁽³⁾, questi devono essere puliti in lavastoviglie a temperatura elevata (senza altri utensili da cucina) agli 2 mesi e devono essere asciugati in lavastoviglie o all'aria libera per circa 30 minuti circa.
- Una volta lavati e asciugati, riattivare i filtri anti-odori lavabili mettendoli inorno per 10 minuti a 100^ al massimo. La pulitura dei filtri anti-odori lavabili si accompagna sistematicamente alla pulitura dei filtri anti-grassi.
- I filtri anti-odori a carbone attivo⁽³⁾ devono essere{sostituiti come minimo agli ogni 3 mesi o più spesso se la cappa viene utilizzata per più di 3 ore al giorno. O secondo leindicazioni di ordine (si veda la pagina di ordine). La sostituzione dei filtri anti-odori a carbone attivo si accompaniesamente alla pulitura dei filtri anti-grassi.

CLEAN-R

Le lampade a ultravioletti hanno una durata di vita di circa 6000 ore. Il ciclo di vita dei filtri clean-air (catalizzatori) segue quello delle lampade ultraviolette.
La sostuzione di una lampada a ultravioleti (ogni 3 anni) si accompagna sistematicamente alla sostituzione del filtro clean-air associato.

La sostituzione dei LED difettosi deve essere effettuata esclusivamente da un professionista specialista autorizzato.

GARANZIA E SERVIZIO DI ASSISTENZA

NEL CASO IN CUI UN COMPONENTE ELETTRICO SUBISSE DANNI, NON POTRÀ ESSERE SOSTITUITO SE NON DA UN LABORATORIO DI RIPARAZIONE RICONOSCIUTO DAL FABBRICANTE, IN QUANTO SONO NECESSARI UTENSILI SPECIALI.

In caso di anomalia di funzionamento, avvertite il vostro installatore che dovrà controllare l'apparecchio e il suo collegamento.
- Scollegate completamente l'apparecchio.
- Esigete sempre l'utilizzazione di pezzi di ricambio originali (la mancata osservanza di questa prescrizione può compensettere la sicurezza dell'apparecchio).
All'ordinazione dei pezzi staccati, indicate il numero di serie dell'apparecchio (si veda sulla pagina a fianco) scritto sulla targhetta segnaletica situata all'interno della cappa.
Solo la fattura di acquisto dell'apparecchio fara fede per l'applicazione della garanzia contrattuale (questa garanzia non copre le parti consumabili come l'illuminazione, i filtri, i LED...).

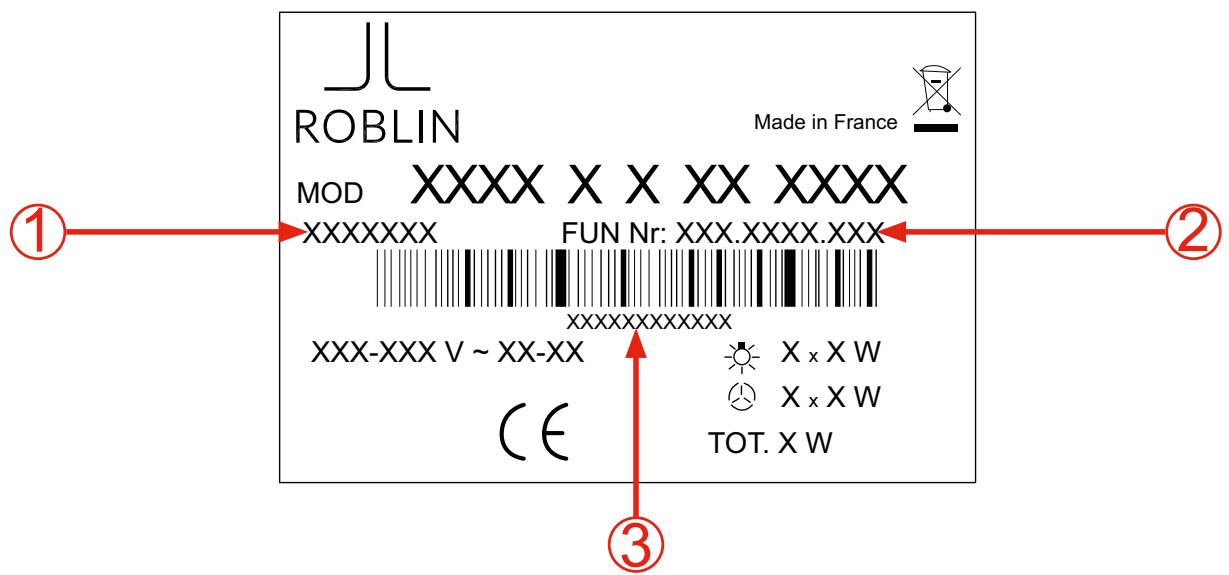

Visualizzare l'etichetta segnaletica incollata sul corpo della cappa, all'interno, dietro ai filtri. Le informazioni indicate su questa etichetta sono necessarie al Polo di assistenza S.A.V. per la presa in carico di assistenza tecnica.

PolodiassistenzaS.A.V:04.88.78.59.93

Vedere e mantenere i riferimenti indicati di seguito

INFORMAZIONI DA TRASMETTERE AL SERVIZIO DI ASSISTENZA.

1 CODICE PRODOTTO :
2 CODICE FUN :
3 N°DI SÉRIE:

ESTE EQUIPO ES CONFORME A LAS NORMAS SIGUIENTES:

Accende il motore di aspirazione all'ultima velocità a cui è stato utilizzato.

Spagne il motore (e disattiva la funzione arresto differito se quest'ultima è attiva).

Indicates the adjustment speed.
Indica la velocità di regolazione.
Geeft de regelsnelheid aan.

Reduces the speed used.
Riduce la velocità utilizzata.
Verlaagt de geleukte snelheid.

Increases the speed used.
Aumenta la velocità utilizzata.
Verhoogt de geleukte snelheid

• Activates the intensive speed, even if the engine is off, for 6 minutes, and then returns to the previously used speed.

• Attiva la velocità intensiva,anche a motore spento, per dieci minuti, poi torna alla velocità precedentamente utilizzata.

-Attiva il motore a una velocità di aspirazione di 100m^3/h per dieci minuti

-Pressione per tre secondi: permette di riportare a zero l'allarme del过滤 una volta azionato

Queste segnalazioni sono visibili unicamente a motore spento.

Accende o spegne l'illuminazione all'ultima intensità utilizzata.

• Alternately displays the user speed and the remaining time until the engine is shut down.
  The bottom right point flickers.
• Vengono visualizzati alternatively the velocità di utilizzo e il tempo rimanente prima dell'arresto del motore.
  Il punto in basso a destra lampeggia.
  Geeft om en om de gebruikssnelheid en resterendeijd tot uitschakeling van de motor wee.
  De punt rechtsonder knippert.

Reduces or increases the lighting intensity.
Diminuisce o aumento l'intensità dell'illuminazione.

Si prega di rispetto le raccomandazioni precedentemente citate nei paragrafi MANUTENZIONE e GARANZIA E SERVIZIO DI ASSISTENZA

		Fase 1	Fase 2
Problemi	Dettagli e/o condizioni dei problemi	Controlla da effettuare	Azione da effettuare se la Fase 1 non ha permesso di dare soluzione al problema o se occorre un'ope-razione di manutenzione supplementare.
La cappa non funziona.	Qualche funzione non risponde (aspirazione, illuminazione...).	1. Controllare il quadro elettrico generale.2. Controllare il collegamento del cavo di alimentazione della cappa e la sua connessione alla rete elettrica domestica.	Se si riscontra un difetto di alimentazione elettrica (1 o 2) fare intervenire un elettricista.Se tutti è corretto e il problema persistsente,fare intervenire un riparatore specializzato.
La cappa non risponde al telecomando.		1. Verificare il positioningamento giusto delle pile nello scomparto del telecomando.2. Verificare lo stato di carica delle pile del telemomo-mando3. La distanza tra la cappa e il telecomando è troppo lunga o la direzione (angolo) del telecomando ver-so la cappa non è buona.4. Il ricevitore è disattivato..	5. Ripositionare le pile.6. Cambiare le pile (2 pile LR03 1,5 Volt) del telecomando.7. Modificare la posizione del telecomando.8.Seguire telecomando.Se tutti è corretto e il problema persistsente,fare intervenire un riparatore specializzato.
Rumore, vibrazioni, pro-blema di aspirazione.	Versione riciclio.	1. Verificare lo stato dei filtri (anti-odori).2. Verificare il positioningamento e il fissaggio del filtranto anti-odori.3. Verificare lo stato dei filtri anti-grassi.	4. Pulire o cancellare i filtri anti-odori.5. Sostituire i filtri anti-odori.6. Pulire i filtri anti-grassi.Se tutti è corretto e il problema persistsente,fare intervenire un riparatore specializzato.
	Versione evacuationenza esterna aspirazione debole malrado un Buon regime del motore.	1. Verificare lo stato dei filtri anti-grassi.2. Verificare l'installazione della cappa (cappa e condotto di evacuationza, valvola, lunghezza del tubo, numero di gomiti, diametro tubo).	3. Pulire i filtri anti-grassi.Se si riscontra un difetto di installmentazione o di montaggio,fare intervenire il rivenditore/instal-latore.Se tutti è corretto e il problema persistsente,fare intervenire un riparatore specializzato.
Illuminazione difettosa.		Verificare lo stato delle fonti luminose.	Sostituire le lampade difettose.Per i LED fare intervenire un riparatore specia-lizzato.
