GEBRUIKSAANWIJZING WELCOMEEYE CAM PHILIPS

1. Bedrading 2. Instelling van de straatunit 3. Installatie van het hoofdscherm of extra scherm 4. Installatie van de hoofd- of extra straatunit 5. Installatie van een camera (optie) 6. Voor meer informatie

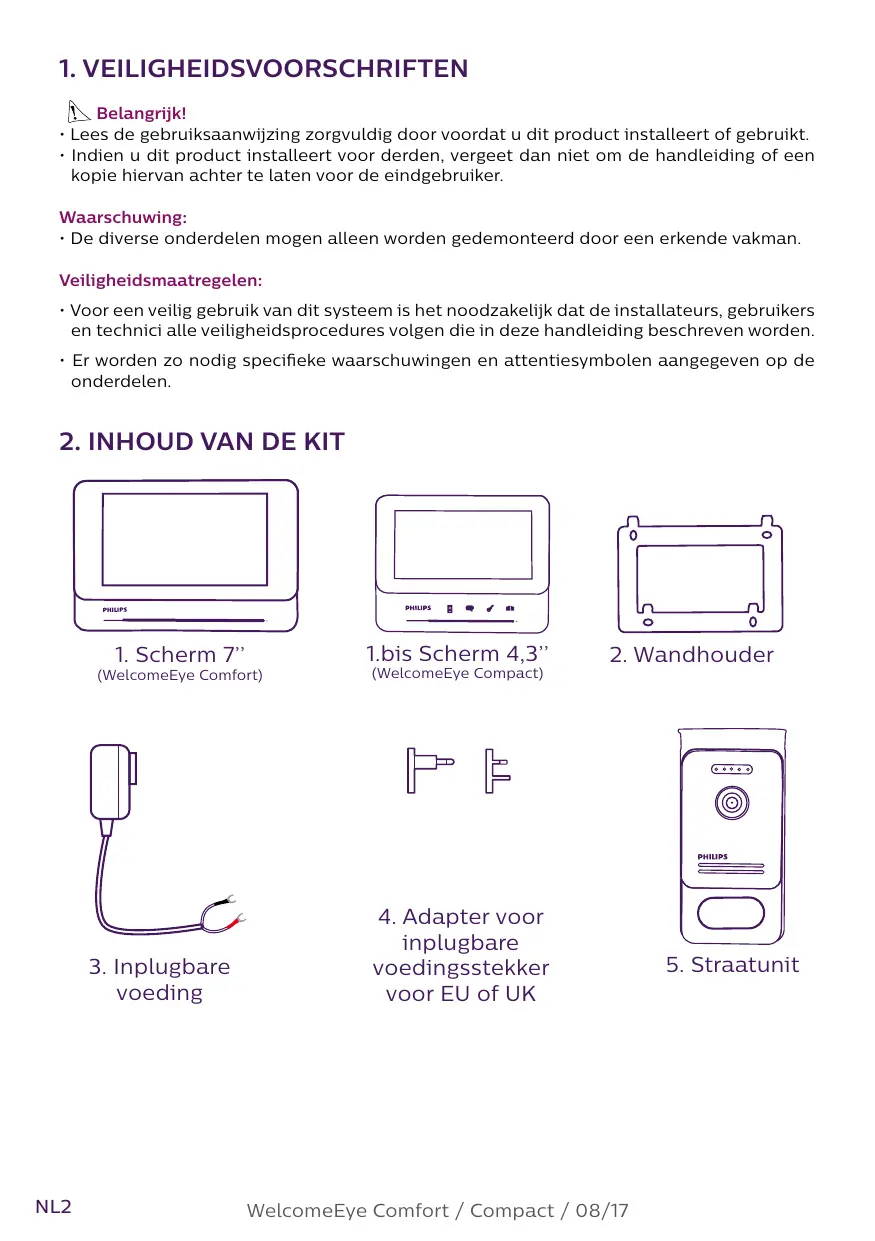

1. VEILIGHEIDSVOORSCHRIFTEN Belangrijk! • Lees de gebruiksaanwijzing zorgvuldig door voordat u dit product installeert of gebruikt. • Indien u dit product installeert voor derden, vergeet dan niet om de handleiding of een kopie hiervan achter te laten voor de eindgebruiker. Waarschuwing: • De diverse onderdelen mogen alleen worden gedemonteerd door een erkende vakman. Veiligheidsmaatregelen: • Voor een veilig gebruik van dit systeem is het noodzakelijk dat de installateurs, gebruikers en technici alle veiligheidsprocedures volgen die in deze handleiding beschreven worden. • Er worden zo nodig specifieke waarschuwingen en attentiesymbolen aangegeven op de onderdelen.

4. Adapter voor inplugbare voedingsstekker

voor EU of UK WelcomeEye Comfort / Compact / 08/17

3. ALGEMEEN Deze videofoon is samengesteld uit een antwoordset binnen met aanraakscherm en een buitenunit met intercom en camera waarmee u de bezoeker die heeft gebeld kunt zien en ermee kunt praten. Het systeem kan eenvoudig geïnstalleerd worden omdat er slechts 2 draden nodig zijn voor alle functies: bel, video, intercom, bediening slot en automatische poort). De WelcomeEye technologie stelt u in staat de straatunit te delen tussen 2 families. Elke familie kan over maximaal 3 schermen beschikken. Het systeem kan uit maximaal een camera en twee straatunits bestaan. Lees voor een efficiënt gebruik deze handleiding zorgvuldig door. De complete handleiding kan gedownload worden op www.philips.com.

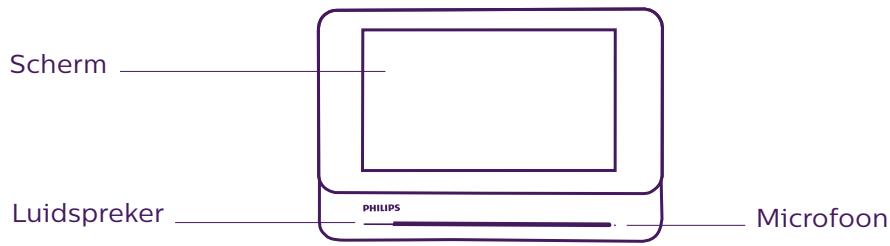

Aansluiting op de straatunit en de toebehoren

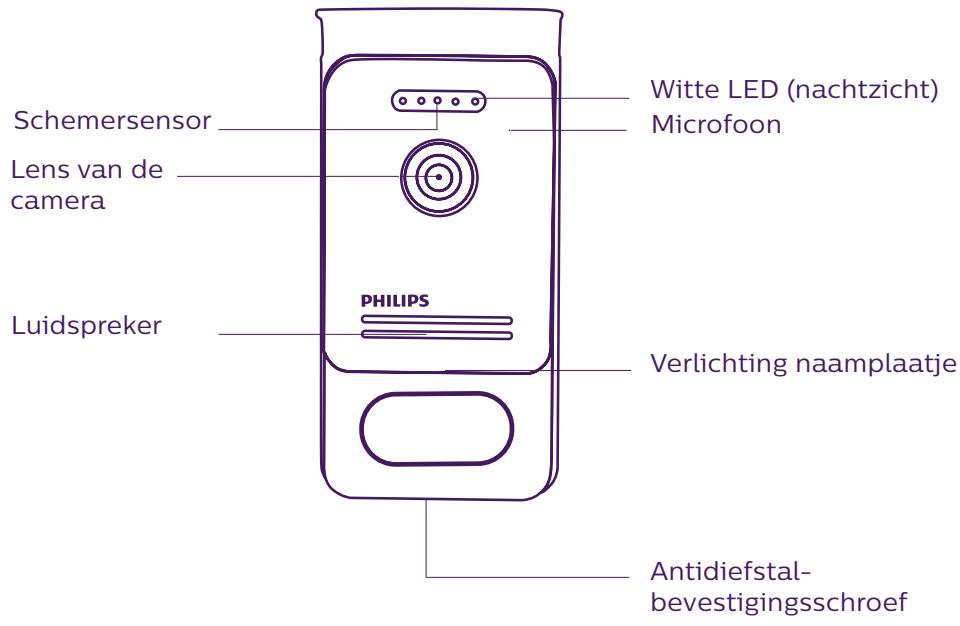

Luidspreker Verlichting naamplaatje

Antidiefstalbevestigingsschroef

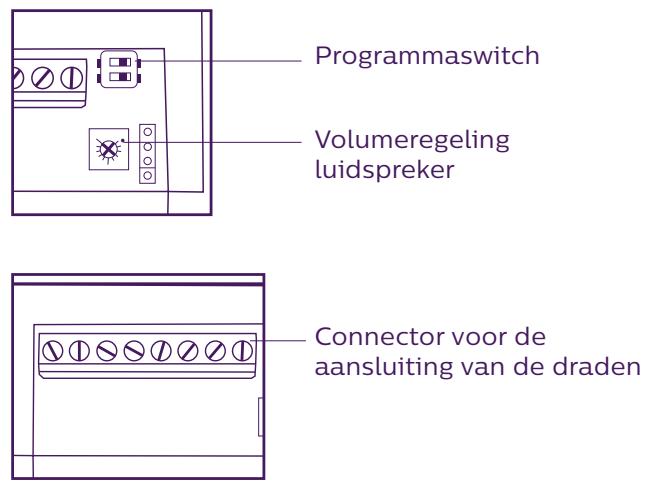

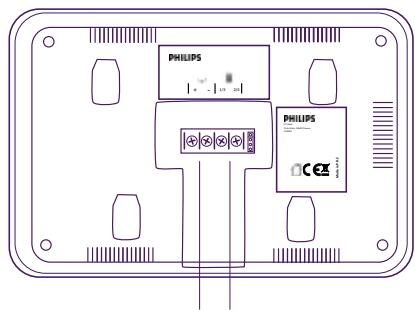

Connector voor de aansluiting van de draden

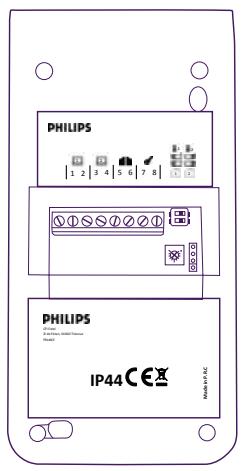

FRANCE Made in P.R.C Opmerkingen: - Wanneer men op de belknop drukt, gaat binnen bij het scherm een beltoon over en wordt het videobeeld weergegeven. - Demonteer om het etiket van het naamplaatje IP44te veranderen het frontpaneel en klik het plastic plaatje los achter het etiket.

WelcomeEye Comfort / Compact / 08/17

5. INSTALLATIE VAN HET PRODUCT Advies en belangrijke opmerkingen: - Om optimaal gebruik te maken van uw straatunit raden wij u aan deze in te stellen (mode 1 of 2 families, 1 of 2 straatunits, volumeregeling van de luidspreker), alvorens het systeem definitief te installeren. Hiervoor kan een binnenaansluiting nodig zijn om te controleren of de instellingen goed werden uitgevoerd. - Als u het product vóór de installatie wilt testen, moet u ervoor zorgen dat de straatunit en de monitor zich hierbij niet in hetzelfde vertrek bevinden, omdat de videofoon anders een schelle fluittoon kan afgeven (Larsen-effect). - Plaats de camera niet direct in de zon of tegenover een weerspiegelend oppervlak. - Het verdient aanbeveling de kabels tegen schokken of weersinvloeden te beschermen door een mantel.

1. Bedrading Laat de kabel van de videofoon niet door dezelfde kabelmantel lopen als de elektriciteitskabels om risico op storingen of slechte werking te vermijden. Let op: In geen geval de draden verdubbelen om de doorsnede te vergroten a. Aansluiting van de visiofoon (scherm, straatunit en camera, zie fig. 1, fig. 2 of fig. 3) Te gebruiken draden: 2 draden 0.75 mm2 tot 80 m of 2 draden 1.5 mm2 tot 120 m. - Sluit de draden stevig aan volgens een van de bekabelingsschema’s naargelang de gewenste configuratie. - Raadpleeg zorgvuldig het etiket op de achterzijde van het scherm en op de achterzijde van de straatunit. - Stel naargelang de gekozen configuratie de switches in op de achterzijde van de straatunit en stel de scherminterface in (zie hoofdstuk 2 instelling straatunit). c. Aansluiting van een automatische poort - De straatunit beschikt over een droog (spanningsvrij) contact dat op de bedieningsdrukknop van de automatische poort aangesloten moet worden. - Sluit deze rechtstreeks aan op de aansluitklemmen 5 en 6 op de achterzijde van de straatunit (u hoeft geen rekening te houden met de polariteit). - De openingsfunctie is uitsluitend mogelijk als de video van de betreffende straatunit weergegeven wordt. b. Aansluiting van een elektrische slotplaat of elektrisch slot Belangrijk: De slotplaat of het elektrische slot dat u wilt bedienen, moet uitgerust zijn met een mechanisch geheugen. De stroom van de slotplaat mag niet hoger zijn dan 1,1A. - Sluit deze rechtstreeks aan op de aansluitklemmen 7 en 8 op de achterzijde van de straatunit (u hoeft geen rekening te houden met de polariteit). - De openingsfunctie is uitsluitend mogelijk als de video van de betreffende straatunit weergegeven wordt.

WelcomeEye Comfort / Compact / 08/17

2. Instelling van de straatunit (zie fig. 1, fig. 2 of fig. 3) a. Instelling van het nummer van de straatunit: Schuif switch 2 naar links op straatunit nr. 1 en naar rechts op straatunit nr. 2. b. Instelling van het aantal families: Zet switch 1 naar links voor een familie en naar rechts voor 2 families. c. Volumeregeling van de straatunit: Draai met een kruisknopschroevendraaier de stelschroef van de volumeregeling in de gewenste stand.

3. Installatie van het hoofdscherm of extra scherm

7 1 - Breng de wandhouder zodanig aan dat het scherm op een hoogte van ongeveer 1,60 m staat. 2 – Teken de plaats van de boorgaten af met behulp van het bevestigingsframe. 3 – Boor de gaten. 4 – Gebruik aan de ondergrond aangepaste deuvels (de meegeleverde deuvels zijn geschikt

WelcomeEye Comfort / Compact / 08/17

voor massieve muren). 5 - Bevestig de wandhouder. 6 - Sluit de 2 draden van de straatunit en de 2 voedingskabels aan volgens het bekabelingsschema. 7 - Breng het scherm op de wandhouder aan. 8 - Naargelang de gekozen configuratie en nadat de bekabeling voltooid is, kan een instelling van de interface nodig zijn. Raadpleeg voor meer informatie de complete handleiding die gedownload kan worden op www.philips.com. Let op: bij deze stap de 230V AC voeding niet aansluiten

4. Installatie van de hoofd-of extra straatunit Let op: Het apparaat mag niet op de voeding aangesloten worden voordat de bekabeling voltooid is.

1 - Draai de antidiefstalschroef onder de straatunit los. 2 - Kantel het frontpaneel van de straatunit naar voren. 3 - De lens van de straatunit moet op een hoogte van ongeveer 1,60 m van de grond worden geplaatst. 4 - Teken de gaten af. 5 – Boor de gaten. 6 – Gebruik aan de ondergrond aangepaste deuvels (de meegeleverde deuvels zijn geschikt voor massieve muren). 7 – Sluit de twee draden vanuit het scherm aan en sluit zo nodig de elektrische slotplaat en poort aan (zie Hoofdstuk 1. Bedrading). Stel de switches op de achterzijde van de straatunit in (zie Hoofdstuk 2. Instelling van de straatunit). 8 – Breng de schroeven aan en plaats dan de twee doppen terug die de bevestigingsschroeven verbergen. Opmerking: schroef vast via de zwarte plaatjes die op de achterkant van de straatunit zijn geplaatst zonder ze te verwijderen. 9 – Breng het frontpaneel van de straatunit aan en draai de antidiefstalschroef weer aan. 10 - Sluit de 230V AC voeding aan op de modulaire adapter op een installatie die voldoet aan de van kracht zijnde regelgeving (voor Frankrijk NFC 15-100). - Controleer de goede werking (bel, video...). - Vergeet niet in geval van een tweede straatunit het (de) scherm(en) in te stellen. On 11 - Breng een silicone* pakking aan tussen de afdekplaat en de muur om insijpeling van water te voorkomen. *Gebruik geen siliconen op basis van azijnzuur (ruikt naar azijn).

5. Installatie van een camera (optie) Sluit de draden aan volgens het bedradingsschema. Kies een geschikte plaats voor de installatie van de camera. Controleer of geen enkel element de installatie hindert. Schroef de muurhouder vast met behulp van de meegeleverde schroeven (voor massieve muren) Richt de camera in de gewenste richting en draai de klembus vast. Stel het (de) scherm(en) in On

6. Voor meer informatie Voor meer informatie over de functies van uw Philips WelcomeEye kunt u de complete handleiding downloaden op de website www.philips.com.

6. TECHNISCHE EIGENSCHAPPEN Scherm: ref: 531003 (WelcomeEye Comfort) ref: 531005 (WelcomeEye Compact) - 2 draden - Scherm 7’’ (Comfort), 4,3’’ (Compact) - Resolutie 800 x 480 (Comfort), 480 x w272 (Compact) - Stroomverbruik: 460mA (Comfort), 400mA (Compact) - Verbruikt vermogen: 11,1W (Comfort), 9,6W (Compact) - 6 beltonen (85dB) - Afmetingen: 142(h) x 210(l) x 15(d) (Comfort), 116(h) x 146(l) x 16(p) (Compact)

Straatunit: ref: 538200 - Sensor C-MOS kleur 900 TVL - Kijkhoek H100° / V75° - Nachtzicht (witte leds) - Slotplaatbediening 12V/1.1A - Bediening poort: uitschakelvermogen 12V/2A - IP44 - Gebruikstemperatuut: -20°C / +50°C WelcomeEye Outdoor: (extra straatunit) ref: 531006 - Sensor C-MOS kleur 900TVL - Kijkhoek H130° / V90° - Nachtzicht (witte leds) - Slotplaatbediening 12V/1.1A - Bediening poort: uitschakelvermogen 12V/2A - RFID (125kHz) - IP44 - Bedrijfstemperatuur: -20°C / +50°C - Afmetingen: 168 (h) x 82 (b) x 38 (d) WelcomeEye AddComfort: (extra scherm) ref: 531003 - 2 draden - Scherm 7” - Resolutie 800 x 480 - Stroomverbruik: 460mA - Verbruikt vermogen: 11,1 W - 6 beltonen (85dB) - Afmetingen: 142 (h) x 210 (b) x 15 (d) WelcomeEye AddCompact: (extra scherm) ref: 531005 - 2 draden - Scherm 4,3” - Resolutie 480 x 272 - Stroomverbruik: 400mA - Verbruikt vermogen: 9,6W - 6 beltonen (85dB) - Afmetingen: 116(h.) x 146(l.) x 16(d.) WelcomeEye Cam: (extra camera) ref: 531007 - Sensor C-MOS kleur 900TVL - Kijkhoek: H95°/V75° - Bedrijfstemperatuur: -20°C / +50°C - Beschermingsindex: IP66

8. TECHNISCHE BIJSTAND - GARANTIE De FAQ zijn beschikbaar in de complete handleiding die gedownload kan worden op www. philips.com. De garantie van dit apparaat geldt voor onderdelen en werkzaamheden in onze werkplaatsen. De garantie dekt niet: verbruiksproducten (batterijen, accu’s, etc.) en schade veroorzaakt door: onjuist gebruik, onjuiste installatie, externe interventie, beschadiging door fysieke of elektrische schokken, vallen of weersinvloeden. • Open het apparaat niet, bij opening vervalt de garantie. • Bescherm het scherm in geval van een eventuele retourzending naar de technische dienst om krassen te voorkomen. • Alleen reinigen met een zachte doek, geen oplosmiddelen gebruiken. Bij het demonteren van de onderdelen komt de garantie te vervallen. Schakel het apparaat uit of trek de stekker uit het stopcontact voordat u het apparaat reinigt. Let op: Gebruik geen carbonzure schoonmaakproducten of -benzine, alcohol of soortgelijke middelen. Naast het beschadigen van uw apparaat kunnen de dampen bovendien gevaarlijk zijn voor uw gezondheid en explosiegevaar met zich meebrengen. Gebruik voor de reiniging geen gereedschap dat spanning kan geleiden (staalborstel, puntig gereedschap en dergelijke). De kassabon of de factuur is het bewijs van de datum van aankoop. De contactadressen en openingstijden van onze technische centra kunnen zo nodig geraadpleegd worden op de website www.philips.com.

WelcomeEye Comfort / Compact / 08/17

GARANTIEKAART De heer / mevrouw : Telefoonnummer : Adres :

E-mail : Datum van aankoop :

Belangrijk : Bewaar deze garantiekaart en het aankoopbewijs.

Philips en het schildembleem van Philips zijn gedeponeerde merken van Koninklijke Philips N.V. en worden onder licentie gebruikt. Dit product werd gefabriceerd door en verkocht onder de aansprakelijkheid van CFI Extel SAS, die als enige garant staat voor dit product.

9. VEILIGHEIDSMAATREGELEN Schade als gevolg van niet-naleving van de voorschriften van de handleiding leidt tot verval van de garantie. Wij kunnen op generlei wijze aansprakelijk gesteld worden voor schade die hieruit voortvloeit Wij kunnen op generlei wijze aansprakelijk gesteld worden voor schade aan goederen of personen als gevolg van een onjuiste hantering of niet-naleving van de veiligheidsvoorschriften. Dit product werd strikt vervaardigd volgens de veiligheidsvoorschriften. Om deze veiligheid te behouden en om het optimale gebruik van dit product te garanderen, dient de gebruiker de veiligheidsinstructies en de waarschuwingen in deze handleiding in acht te nemen. : Dit symbool duidt op een risico op elektrische schokken of kortsluiting. - Dit product dient uitsluitend gebruikt te worden op een spanning tussen: 100-240 Volt en 50-60 hertz. Probeer nooit het apparaat op een andere spanning te gebruiken. - Controleer of alle elektrische aansluitingen van het systeem voldoen aan de gebruiksvoorschriften. - In commerciële ruimtes moet u ervoor zorgen dat aan de regels voor ongevallenpreventie voor elektrische installaties is voldaan. - In scholen, ruimtes voor opleidingen, werkplaatsen... is de aanwezigheid van een gekwalificeerd persoon vereist voor het controleren van de werking van elektronische apparaten. - Leef de gebruiksvoorschriften van andere apparaten die aan het systeem zijn gekoppeld na. - Neem contact op met een deskundig persoon als u twijfelt over de werking of de veiligheid

WelcomeEye Comfort / Compact / 08/17

van de apparaten. - Elektrische apparaten nooit met natte handen aan- en uitschakelen of loskoppelen. - Bij het installeren van dit product moet u controleren of de voedingskabels van het apparaat niet beschadigd zijn. - Vervang nooit zelf beschadigde elektrische kabels! Verwijder beschadigde kabels en raadpleeg een vakman. - Het stopcontact dient zich in de nabijheid van het apparaat te bevinden en moet eenvoudig bereikbaar zijn. - Een snel bereikbare onderbrekingsinrichting (lastschakelaar, stroomonderbreker of gelijksoortige inrichting) dient in de bekabelingsinstallatie van het pand opgenomen te worden voor permanent op het stroomnet aangesloten apparatuur. - Behoud een minimale afstand rond het apparaat om verzekerd te zijn van voldoende ventilatie. - De ventilatie mag niet belemmerd worden door de afdekking met voorwerpen als kranten, doeken, gordijnen, enz. van de ventilatieopening. - Er mogen geen vlammen zoals een aangestoken kaars in de nabijheid van het apparaat geplaatst worden. - Neem de bedrijfstemperatuur van het product in acht. - Het apparaat mag niet blootgesteld worden aan stromende of spattende vloeistof en er mogen geen met vloeistof gevulde voorwerpen zoals vazen op het apparaat gezet worden.
